Что такое Ригель в строительстве? Подробное описание и все определения +Фото

Назначение

Ригели соединяют вертикальные конструкционные элементы сооружений, сами являясь опорами для плит перекрытий. Данная функция способствует формированию жесткой пространственной прочности арматуры постройки, объединенной сваркой. Такие конструкции гарантируют геометрическую стабилизацию сооружения в целом, передавая вес горизонтальных конструкций на опорный вертикальный «скелет» здания. Пояс из подобных изделий способен поднять цоколь над фундаментом на нужную высоту, укрепить и разгрузить последний. Их задействуют для сборки сооружений с широкими пролетами помещений (ангары, торговые залы), усиления колонн в помещениях с высокими потолками.

Данные элементы проектируются, чтобы выдерживать значительные нагрузки, когда уложены как балки или используются как колонны. Железобетонными ригелями в многоэтажных зданиях могут формироваться оконные комиссуры, ограды. В строительстве повышенной этажности и в конструкциях особенно больших габаритов задействуется модификация ригеля, которая имеет длину 12 м.

Данная разновидность проявила себя надежнее, чем образцы из стали. Транспортная инфраструктура (ограждения, парапеты, переходы, виадуки, и пр.) активно сооружается с применением ригелей. В энергетике изделия используются для увеличения площади несущего основания мачт линий электропередач, что позволяет горизонтально распределять нагрузки для повышения несущей способности опор.

Соединение «ригель-колонна»

В современном строительстве колонны используются для возведения жилых, нежилых и промышленных зданий. Этот способ строительства позволяет получить максимальное количество свободной площади и не зависит от этажности здания. Это так называемая каркасная застройка. Колонны выпускаются из железобетона, конструктивно они бывают двухконсольными, одноконсольными и безконсольными. Соединение ригеля и балки происходит через консоли. Соединение происходит с помощью конструктивных особенностей ригеля и колонны, а также металлических закладных, заключенных в железобетонные элементы соединяемых опор. Монтируется соединение «ригель-колонна» укладкой концов ригеля на соединительные штыри колонны. Для упрочнения соединения его дополнительно бетонируют, добиваясь монолитности конструкции.

Соединение «ригель-колонны» позволяет возводить здания любой высоты и большой площади. Однако в этом варианте строительства есть свои недостатки: достичь идеально ровного горизонтального положения в стыке нескольких колонн посредством поперечных ригелей редко удается, из-за чего случаются перекосы, и надежность здания оказывается под угрозой.

Особенности

В зависимости от места применения выбирается способ крепления, материал, поперечное сечение, длина, другие размеры ригеля, профиль конструкции:

Она может быть Т-образная, не имеющая полок или с прямыми углами. Иметь для плит перекрытия 1 или 2 полки, представлять собой тавр в поперечнике.
Для торцевых пролетов зданий и лестничных маршей, чтобы опирать плиты с 1 стороны, применяют детали с 1 полкой. Для центральных пролетов характерно использовать 2 плиты и нужна модель с 2 полками.
Внутри помещений конструкции должны быть с уменьшенным выходом тела. Используют варианты с низко размещенной полкой, Т-образные.
Сверху нагрузку можно просто уложить, если использовать прямоугольные элементы.

Рабочие чертежи указывают, где должны находиться монтажные петли или строповочные отверстия для установки и подъема ЖБИ.

В изделиях массового применения наиболее распространены нуждающиеся в выявлении и устранении дефекты:

растянутая арматура может содержать в себе трещины, которые снижают несущую способность;
у бетона бывает сколот защитный слой;
в средней части пролета внизу деталей возможны поперечные трещины;
бетонная поверхность повреждена;
при опорных зонах встречаются наклонные трещины;
в сжатой зоне могут быть трещины продольные.

Если трещины превышают 0,1 мм по ширине, то конструкция нуждается в пересчете несущей способности в сторону уменьшения и усилении. Использоваться такая деталь может только после устранения дефектов.

Ригель в строительстве

В строительном деле ригель – это опора, опорная балка. Чтобы понять, где он находится, стоит представить небольшой одноэтажный домик. Монтаж двускатной крыши дома не может обойтись без опорной горизонтальной балки, или ригеля. На него крепятся все несущие конструкции крыши. Материалом для строительного ригеля служат металл, дерево, железобетон. Из какого материала лучше использовать опору при строительстве дома, зависит от самой постройки. Для типовой многоквартирной застройки используют железобетонную опору, а в деревянных домах органично использование ригеля из природного материала.

Довольно часто путают понятие ригеля и балки. Основные отличия состоят в нескольких пунктах:

Функция ригеля – горизонтальная опора.
Функция балки – строительное перекрытие.
Ригель – это жесткая зафиксированная опора рамы.
Балка – изгибаемый элемент конструкций.
Материал для ригеля: железобетон, металл, дерево.
Материал для балки: дерево, металл.

Материалы и характеристики

Основу их прочности формируют бетоны (тяжеловесные) классов (на сжатие) от В22,5 до В60. Армирование продукции осуществляется металлической стержневой термомеханически упрочненной и горячекатаной арматурой с периодическим профилем, а также арматурными стальными канатами, арматурной сталью упрочненной вытяжки предусмотренных классов и проволокой различной прочности.

Ригель железобетонный должен иметь набранную нормативную прочность бетона, измеренную в трех временных точках: отпускную (70% и 85% в теплое и холодное время соответственно), передаточную, проектную.
Такие изделия имеют высокие показатели морозоустойчивости, сопротивления агрессивным газовым составам, антикоррозионной защищенности, влагонепроницаемости, огнестойкости.

Готовая продукция имеет высокие параметры соответствия по: жесткости, трещиностойкости и прочности. Даже нормируются размеры допусков размещения выпусков арматуры (сваривается с арматурой колонн) на внешней поверхности – не больше 3 мм. Торцевые соединительные пластины и стержни прочно соединяются сваркой с внутренней осевой арматурой.

Чем ригель отличается от обычной строительной балки

Очень часто, объясняя, что такое ригель, некоторые строители используют термин «балка». С одной стороны его действительно можно назвать балочной конструкцией горизонтального типа, но это будет не совсем правильно, так как:

Железобетонный ригель выполняет специальные несущие функции. Он принимает нагрузки со всех сторон и является, по сути, основным опорным элементом каркаса сооружения. Этот элемент отличается довольно узкой функциональностью и значительной сферой применения. При этом ригель жестко связан со стойками (установленными в вертикальном положении) главной несущей конструкции. Укладывается этот элемент только в горизонтальном положении.
Балку можно устанавливать как в горизонтальном положении, так и под наклоном. Но, это не единственное, чем отличаются эти строительные элементы. Помимо этого, балка является самостоятельной частью строения и работает преимущественно на изгиб.

Заменять ригель балкой ни в коем случае нельзя. Дело в том, что ригельные элементы отличаются большим весом, жесткостью и прочностью. В свою очередь балка имеет меньший вес и чаще всего изготавливается из дерева или металлических конструкций полого типа. Она используется для поддержки конкретных перекрытий (например, чердачных помещений).

Что такое ригель в строительстве: определение, назначение, виды

Строительство – быстро развивающаяся отрасль, включающая все организационные, проектные, строительно-монтажные работы, связанные с возведением или демонтажем. В зданиях и сооружениях используют ригели. Но даже опытные специалисты не всегда могут объяснить, в чем его различие с балкой. А разница есть существенная.

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл. Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях. Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.

Ригель: определение и назначение

Строительный ригель – это несущий конструкционный элемент. Он является опорой для перекрытий. Качество изделия – основа устойчивости и проектных требований к конструкции, так как масса несущего элемента передается на вертикальные стойки. При возведении цоколя пояс из ригелей укрепляет и разгружает фундамент.

Назначение этих опорных элементов для постройки зданий и сооружений с широкими пролетами (торговые центры, ангары) и усиления колонн в помещениях с высокими потолками.

Балки предназначены для монтажа перекрытий или покрытий. К примеру, на чердаке, конструкция которого предполагает распределение нагрузки балок на ригели.

Расшифровка и маркировка

Обозначать ригели нужно буквенной аббревиатурой и цифровыми обозначениями. Для примера, маркировка РДП6.56-110АІV означает, что используется ригель типа РДП, размеры которого 6 дм в высоту и 5,56 дм в длину, выдерживает напряжение 110 кН/м, имеет напряженную арматуру класса А-IV. Дополнительные характеристики указывают при необходимости: конструктивные особенности (наличие дополнительных закладных деталей), устойчивость в агрессивных условиях, сейсмическим колебаниям.

Мостостроение

Ригель железобетонный используется в мостостроении. Горизонтальный железобетонный элемент прочно соединяет и связывает между собой вертикальные опоры моста. То есть мостовый ригель проложен от одной опоры моста к другой, что позволяет конструкции быть прочной и придает ей изначальную жесткость.

По сфере назначения ригель из железобетона делится на несколько видов. Параметры, сечения, требования к составу бетона регламентированы ГОСТом под номером 13015.0. Так, в стандарте указывается, по каким показателям и в каких условиях эксплуатации должны применяться те или иные опорные детали.

Монтаж

Несмотря на то что было сказано выше о трудности установки ригельных замков, есть возможность сделать это самостоятельно. Но своими руками можно установить только навесной ригельный механизм. В первую очередь надо защитить глаза. Для этого нужны специальные защитные очки. А также понадобятся несколько специальных инструментов, если имеется опыт работы с некоторыми из них.

Это следующие:

болгарка;
плоскогубцы и отвертки;
сварочный аппарат;
дрель и свёрла к ней.

Ниже представлена краткая инструкция по монтажу подобных замочных механизмов.

Наметить место установки механизма

Очень важно правильно рассчитать высоту установки замка и расстояние от края. Ориентировочно он должен находиться на уровне чуть ниже пояса среднего человека.
Приложить к двери механизм для того, чтобы отметить точки сверления.
Далее сделать разметки на торце

При этом важно учесть толщину устанавливаемого механизма.
С помощью дрели просверлить отверстия по краям торца. Именно правильно просверленные отверстия и гарантируют прочность «посадки» замочного механизма.
Наложить корпус на дверь для нанесения разметок.
Скрепить болтами.
Установить замочную скважину.
Вторая часть дверного замка устанавливается аналогично.

Маркировка. Читайте условные обозначения правильно

Строительный материал имеет маркировку, указывающую на его технические характеристики и сферу применения. В случае с ригелем применяются буквенные и числовые обозначения. В маркировке изделий вначале идут буквы, которые обозначают назначение продукции.

Маркировка	Расшифровка
Р	Прямоугольное сечение
РО	Однополочный ригель
РОП	Подходит для пустотных перекрытий
РЛП	Предназначен для лестничных пролётов
РОР	Опора для ребристых плит перекрытия
РБ	бесполочный ригель
РБП	бесполочный для пустотных плит
РБР	бесполочный для ребристых перекрытий
РД	двуполочный
РДП/РДР	для пустотных и ребристых перекрытий соответственно
РКП	консольный ригель для балкона

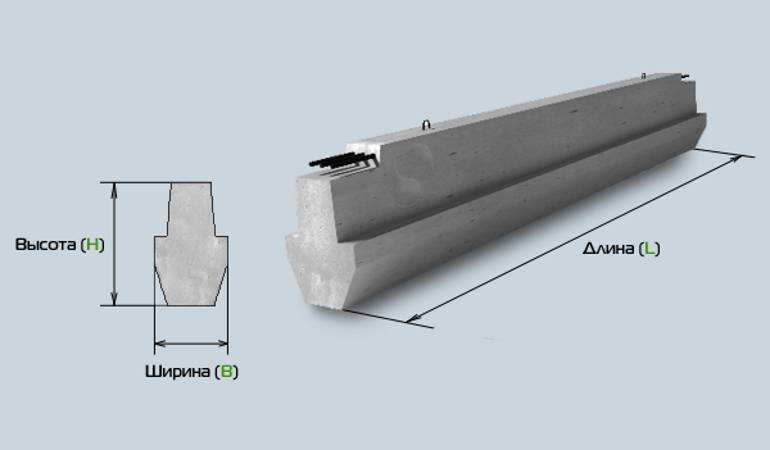

Числовые обозначения указывают на технические характеристики изделия. Вот как это выглядит на конкретном примере.

Возьмём ригель с маркировкой РЛП 4.26-60. Если судить по аббревиатуре, мы имеем дело с однополочной балкой, предназначенной для лестничных пролётов. Цифры дают покупателю следующую информацию:

4 – высота стороны балки (45 см);
26 – окружность ригеля в дециметрах;
60 – несущая способность, выражаемая в кгс /1 м2 площади.

Для балок используется другая маркировка, которая классифицирует изделия по размеру, конструктивным особенностям и целевому предназначению.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

используется качественный прокат, прошедший термическую закалку;
арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. Ригеля бетонные отливаются различной формы в зависимости от назначения

Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

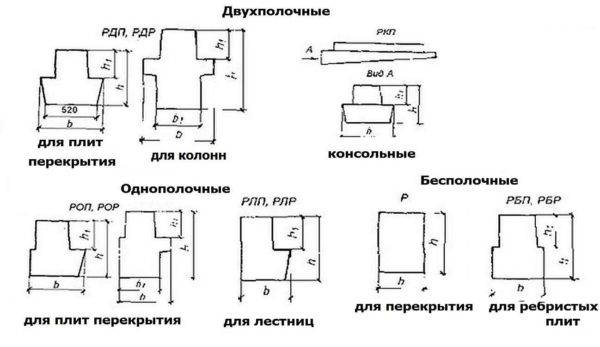

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

прямоугольную, без выступов (без полок);
с одной полкой (Г образные, однотавровые);
с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО РОП РЛП РОР	Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные	РД РДП РДР	Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП), Ребристые плиты (РДР)
Прямоугольные, без полок	Р прямоугольная РБ бесполочная РБП РБР	Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные	РКП	Консольных конструкций

Это маркировка по ГОСТ 18980-90. Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Почему ригель дороже обычного кирпича

По двум причинам: для его изготовления нужно больше материала (один ригельный кирпич длиной 49 см по объему, как два обычных), и он сложнее в производстве. Из-за больших размеров ригелю тяжело придать правильную форму — а делают это, прессуя глиняную смесь под большим давлением, чтобы в кирпиче не осталось пустот. Другая сложность: такой объем глины трудно равномерно обжечь в печи без деформации — он выгибается. Высок процент отбраковки, оттого и цена выше.

Винсент Ван Дуйсен, DD residence

Винсент Ван Дуйсен, VM residence

Ниже еще примеры домов, облицованных ригельным кирпичом, в данном случае фабрики Terca (кирпич Терка также представлен в Exterior Center). Проект из кирпича Terca, Blanco Architecten, Hoeilaart

Проект из кирпича Terca, Ir. arch. Patrick Billiet, Oud-Heverlee

Что такое ригель и чем он отличается от балки

Мало кто сегодня отдает строительство дома полностью бригаде или организации. Чтобы быть уверенными в результате, необходимо контролировать работы. Для этого приходится разбираться в терминологии, техпроцессах и особенностях конструкции. В конструкции зданий часто встречаются ригеля, но они очень похожи на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу. Что такое ригель в строительстве и чем он отличается от балки и будем разбираться. Рассмотрим также типы и виды бетонных ригелей.

Каким может быть бетонный ригель

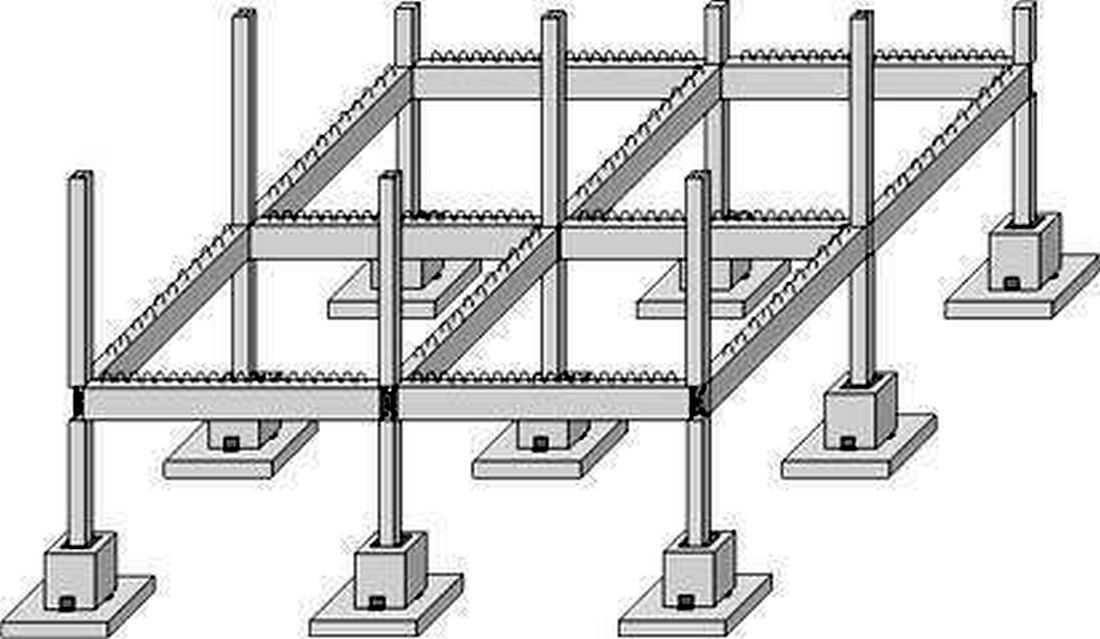

Чаще всего железобетонные ригеля соединяют стойки каркаса здания. Они служат опорой для перекрытий. В таком случае бетон используется высоких марок — от В22 до В60. Выбор зависит от этажности здания, а еще от требуемой прочности конструкции. Для повышения надежности и прочности делают два пояса армирования. Арматуру применяют высокопрочную. Все нормативы прописаны в ГОСТ 13015.3. Технические условия, типоразмеры указаны в ГОСТ 18980-2015.

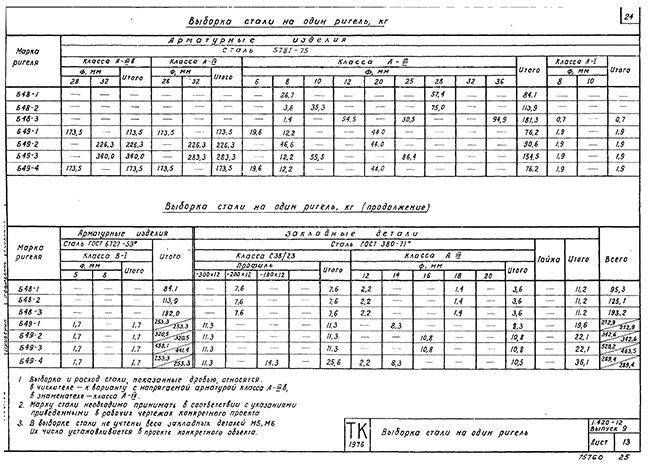

Выдержка из ГОСТ 18980-2015

Какие бывают виды балок?

Строительные балки, как и практически все материалы, используемые на стройках, классифицируются по различным видам, ориентированным на определённые работы.

Деревянные

В спектр балочных древесных изделий применяемых, соответственно, в деревянных постройках, попадают лаги, ригели, прогоны, перекладины, и другие элементы, составляющие каркас брускового или бревенчатого жилого загородного дома. При разделении этажей используют балки перекрытий. Для устройства крыши выстраивают балочный каркас, где применяют стропила. Главная функция деревянных балок, равномерное распределение нагрузки по плоскости верхнего покрытия (крыши). Качественные характеристики материала залог прочности и устойчивости сооружения.

Железобетонные

В строительстве, монтаж железобетона, например, на промышленных предприятиях, учитывает включение соответствующих изделий в устройство подкрановых балок, бетонных ригелей, устанавливаемых на колонны, под плиты перекрытия.

Железобетонные балки являются строительным элементом линейного типа. Выполненные из качественного бетона с расположенной внутри стальной арматурой для усиления, предназначены перераспределять нагрузку и повысить устойчивость основного конструктива.

Металлические

Металлоконструкции в строительстве включают горизонтальные и наклонные стальные балки, как важную часть жёсткого каркаса. Чаще это двутавровые балки с параллельными гранями. Основные их типы — широкие и колонные. Последние не предназначены для выдерживания повышенной нагрузки, поэтому при монтаже опорных частей, воспринимающих влияние основных действующих сил, используют широкополые балки. Применяются при устройстве подвесных путей, шахтных стволов и так далее.

Опоры

Сама балка ложится на опоры. В зависимости от конструктивных особенностей детали бывают:

разрезными: две опоры поддерживают строительный элемент между этажами, в кровле крыши или мостовыми пролетами;
неразрезными: несколько опор держат балку, прогиб в одном месте влияет на всю балочную нагрузку.

В зависимости от количества опорных связей данные элементы можно классифицировать на виды:

статически определимые: когда количество реакций связей равно числу независимых уравнений равновесия статики;
статически неопределимые: когда количество связей больше возможных уравнений статического равновесия.

Поперечное сечение как форма классифицирования

Стальные балки можно классифицировать по торцевому сечению. Подобная классификация в строительстве позволяет распределить соответствующие элементы в сортаменте металла и, таким образом, провести подбор изделий. Например:

Прямоугольное сечение. Соответствует применению в пролетах с небольшой длиной.
Сечение типа «L». Предназначено главным образом при возведении фасадов сооружений.
Сечение типа «Т». Принадлежит стандартным и двускатным тавровым балкам. Оптимально соответствуют проведению монтажа пролетов средней протяжённости.
Двутавровое сечение. Балки наделены повышенной устойчивостью и используются для пролётов большой длины. В свою очередь, двутавр может иметь параллельные грани полок. Параметры их разнятся в соответствии со стандартами и установленными ГОСТами.
Сечение типа «V». Такая строительная балка играет роль дополнительного изделия для усиления несущей конструкции.
Сечение типа «VT». Соответствует прогонам.

Так, полые опоры обычно находят свое применение в легких постройках гаража, небольшого магазина, маленького навеса.

Цельные брусы вполне подойдут для перекрытий на чердаке простого деревянного домика. Различные «тавровые варианты» предназначены для более серьезных нагрузок в многоэтажных домах, производственных постройках. Двутавровые формы на крупных стройках самые популярные, так как они отлично справляются с нагрузкой на изгиб в кровельных конструкциях. Для придания им наибольшей прочности производят такие балки с толстой стенкой, с внутренними гранями под уклоном или параллельно.

А вот трапецеидальные горизонтальные опоры являются самыми крепкими и дорогостоящими.

Изготовление ригельных балок

Основой железобетонных балок является арматурный каркас.

Прежде чем отлить форму, согласно ГОСТ, изготавливают металлокаркас, сваривая его. Все соединительные швы проходят строгую проверку на наличие дефектов.

Только затем арматурный каркас заливается бетоном.

Металлическая ригель балка изготавливается на полностью автоматизированной линии (стане).

Второй вариант – поэтапное производство, оно включает:

термический раскрой, резку металлического листа на станке ЧПУ;
доработку кромки на фрезерном оборудовании;
сварку элементов конструкции на автоматизированной линии;
последний этап – правку конструкции.

Что такое ригель в строительстве: определение, назначение, виды

Что такое ригель, и чем он отличается от балки

Конструктивное изделие в строительстве, главной способностью которого есть работа на изгиб, называется балкой. Основным материалом служит дерево или полый металл.

Горизонтальное опорное изделие, соединяющее вертикальные стойки, называют ригелем. Его можно назвать горизонтальной балкой (из металла или железобетона) с важными несущими способностями, что берет на себя нагрузки в различных направлениях.

Назначение ригеля одно – принимать нагрузки без развития пластических деформаций.
