Дачный туалет теремок своими руками + размеры и чертежи

Выбор материала

Еще одним важным моментом является определение материала, который будет использован для наружной части, а также вид самой кабинки. Туалет на даче своими руками может изготавливаться из:

  • металлопрофиль. Основа изготавливается из дерева или профильных труб из металла, которые соединены друг с другом сварочным способом. Затем основа ошивается листами металла. Данный материал также покрывается специальным составом, которое защищает дачный туалет от отрицательного воздействия повышенной влажности. Основное преимущество использования профнастила – возможность быстрого сооружения;
  • кирпич. Подобные туалеты способны эксплуатироваться в течение длительного периода, однако предполагают достаточно трудоемкую и дорогостоящую установку. Строение обладает большой массой и может устанавливаться только на фундамент, поэтому потребуется сделать ленточную или столбчатую основу.
  • доски являются самым распространенным вариантом для туалета на даче. Основные преимущества – доступность и низкая стоимость, возможность реализации различных видов дизайна, мобильность. К недостаткам можно отнести только подверженность досок негативному воздействию влаги, однако на сегодняшний день существует множество способов, чтобы свести этот недочет к минимуму. Например, эксплуатационный срок можно существенно увеличить, если нанести грунтовку и покрасить. Если владелец не желает портить натуральный вид дерева, то существуют многочисленные прозрачные составы, которые отталкивают влагу.

Постройка

Как говорилось, построить деревянный или какой другой  туалет поможет проект. Пошаговая инструкция, которую должен иметь чертеж, следующая:

Определяются размеры: глубина – 1 м, ширина – 1,5 м, высота – не меньше 2,2 м. Далее, опираясь на проект, размечаем участок.

Готовится опора, которая может быть из деревянных или бетонных столбиков. Четыре асбоцементные трубы покрывают битумной мастикой и зарывают в землю на 0,5-0,7 м. Хотя этой глубины может не хватать, что непременно должен учитывать чертеж. Так, может потребоваться закапывание на глубину 0,9-1 м. Трубы на 1/3 заполняют цементным раствором, в них вставляются столбы-опоры. Для их закрепления доливается раствор цемента, если необходимо. Непременно заливаются бетоном и опорные столбики! Материал для каркаса и отделки выбирается в зависимости от пожеланий и возможностей.Схемы столбчатого фундамента под туалет

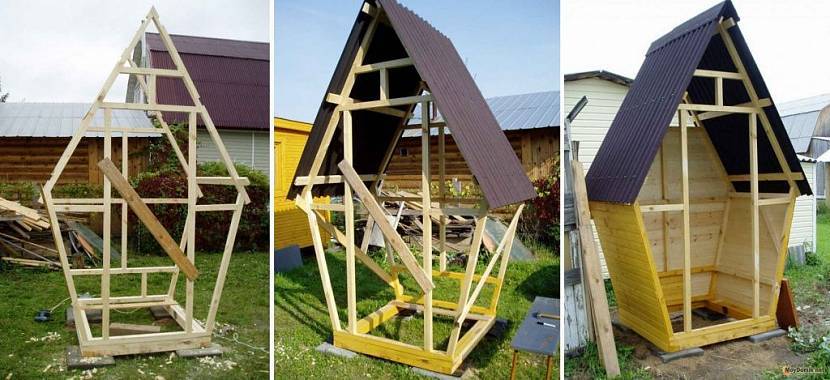

Что нам дальше велит делать проект? Конечно, изготавливать каркас. Данная конструкция может представлять собой коробку, сваренную из металлических уголков. Несущих уголка должно быть четыре. На эти уголки крепится деревянный стульчак. Аналогичный каркас может быть сделан из деревянного бруса 50х60 мм.

Теперь, пожалуй, самая емкая часть работы. Смотрим в чертеж, и делаем корпус (будку). Тут к деревянному каркасу туалета могут быть прибиты с помощью гвоздей доски, которые должны быть плотно пригнаны. Материалом замены может служить: шифер, профнастил, металлический профиль. Лист любого материала прикручивается при помощи саморезов. Если каркас из железных уголков, к нему удобнее крепить шифер или профнастил. В задней стенке будки туалета неплохо проделать два отверстия: вверху – для вентиляции; внизу – чтобы вытаскивать емкости с нечистотами.Разные дачные туалеты

Обшить будку можно: шифером, пиломатериалами, металлическими листами, профнастилом. Также можно по-морскому – шлюпочной доской. Эта доска лучше показывает себя в местности с обильными осадками, однако порывы сильного ветра она держит несколько хуже, чем шпунтовая.

Крыша туалета. Проект может предусматривать сразу несколько вариантов устройства крыши. Материалом кровли может быть: шифер, кровельное железо, дерево. Деревянная крыша туалета покрывается рубероидом для защиты от влаги. Наклон делается к задней стене.

Место для сидения. Для этого можно даже составить отдельный чертеж. Каркас сидения делают из деревянных брусков. Передняя часть получившейся конструкции ставится на пол, задняя крепится на уголки или деревянные брусья каркаса. Обивается каркас шлифованными досками. Далее вырезается «основное» отверстие. Углы непременно должны быть очищены от заусенцев! Место может быть окрашено или покрыто лаком.Каркас стульчака

Неважно, что подразумевает ваш проект — деревянную дверь или пластиковую покупную, над ней, на участке до крыши туалета, должно быть проделано отверстие для естественного освещения кабинки в дневное время. Механизмом закрывания двери может быть: защелка, шпингалет, крючок, простой замок

Защелки, кстати, должны быть и внутри.

Интерьер. В кабинке туалета на стену вешается деревянный короб для засыпки. В уголок ставится ведро или короб для использованной туалетной бумаги. Под стульчаком должна быть емкость для нечистот объемом 20-30 л, если нет выгребной ямы. В принципе, внутри туалета может быть даже умывальник, под который устанавливается ведро для грязной воды.

Этапы строительства

Туалет дачный деревянный – довольно простая в исполнении постройка. После того, как благоустройство накопителя для отходов завершено – начинается основная часть работы.

  1. Сначала формируется фундамент. По периметру вколачивают столбики. Они будут выполнять функцию опоры. Столбики могут быть металлическими, кирпичными или деревянными.
  2. Сколачивают раму. К тыловой части прикладывают рубероид, чтобы воды не «подтачивали» основу. Рама располагается на столбиках.
  3. С помощью стоек, рам и перекладин формируется каркас будущей кабинки – стены, сиденье, окошко для вентиляции, потолок, скат крыши, дверь.
  4. Каркас устанавливается и закрепляется на фундаменте.
  5. Каркас и доски для обшивки обрабатывают антисептиком.
  6. Сколачивают дверь и крепят её на петли.
  7. Обшивают деревом пол и сиденье.
  8. В целях гигиены окружность вокруг дырки и часть пола выкладывают плиткой, чтобы сиденье было легче чистить, а на полу не скапливались грязь и вода (также используют обычный пластмассовый стульчак для унитаза, а пол покрывают ковриком).
  9. Покрывают крышу.
  10. Проводят электричество, вкручивают лампочку.
  11. К задней стенке крепят трубу для вентиляции.

Это основные этапы – остальное зависит от типа туалета и от пожеланий хозяина относительно декора и дизайна кабинки.


Возведение коробки туалета начинается со сборки коробкиИсточник byk.vykola.ru.net

Как установить деревянный туалет на место

   В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

  1. Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.
  1. Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
  2. В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.
  1. Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
  2. Далее установите укосины по диагонали задней и боковых стен.
  1. Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
  2. Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
  3. Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
  4. Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.
  1. При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
  2. Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

  Не забудьте покрасить туалет для защиты от атмосферных осадков. Если вы устанавливаете металлический каркас, то его покрывают защитным слоем перед тем, как обшить.

Нужно ли регистрировать?

Согласно СНиП 30-02-97, п. 8,7, если на участке отсутствует оборудованная канализация, возможна установка пудр-клозета или биотуалета. Если планируется установить туалет с выгребной ямой, прежде чем приступить к его строительству необходимо согласовать и зарегистрировать проект в СЭС.

Стоит иметь в виду, что правила установки дачного туалета могут разниться в зависимости от региона. В каждой области действуют свои экологические правила, которые индивидуально нужно уточнять в региональном СЭС. Один закон все же един – отходы человеческой жизнедеятельности нельзя сливать в землю, грунтовые воды не должны загрязняться.

В случае нарушения закона, на владельца земли накладывается административный штраф, а его действия расцениваются как порча земли. Однако, подобные действия встречаются довольно часто, поэтому обычно в первый раз инспектора ограничиваются предупреждением. Нужно иметь в виду, что через какое-то время инспектор может организовать повторную проверку, поэтому все нарушения лучше своевременно устранить.

Пошаговая инструкция по строительству домика

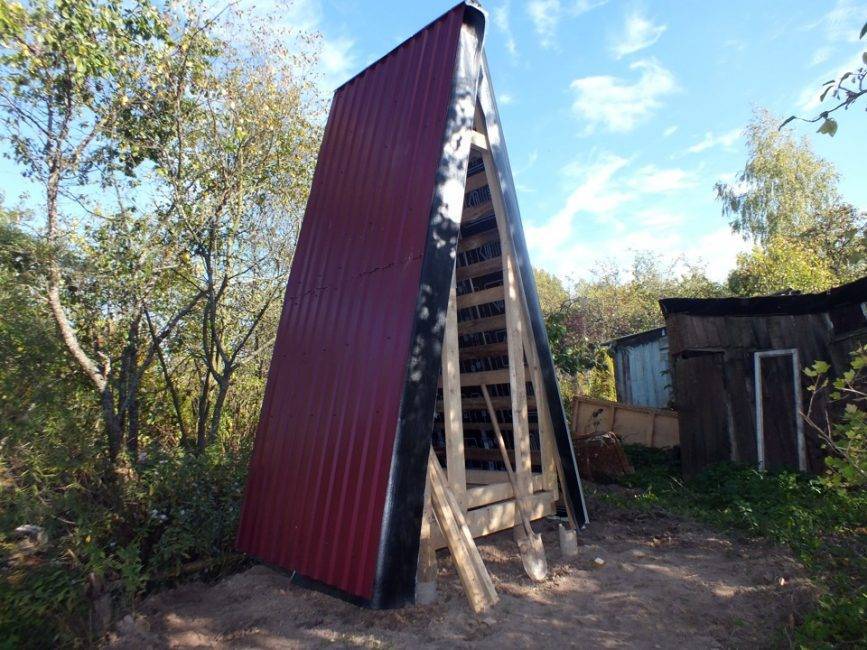

Схема возведения туалета в форме шалаша

Доступный для новичка в строительном деле вариант постройки туалета – выгребная яма и конструкция типа «Шалаш» из дерева.

Необходимые материалы

Древесина – самый распространённый материал для возведения дачного санузла

Чтобы возвести на дачном участке простой, но удобный санитарный домик, понадобятся:

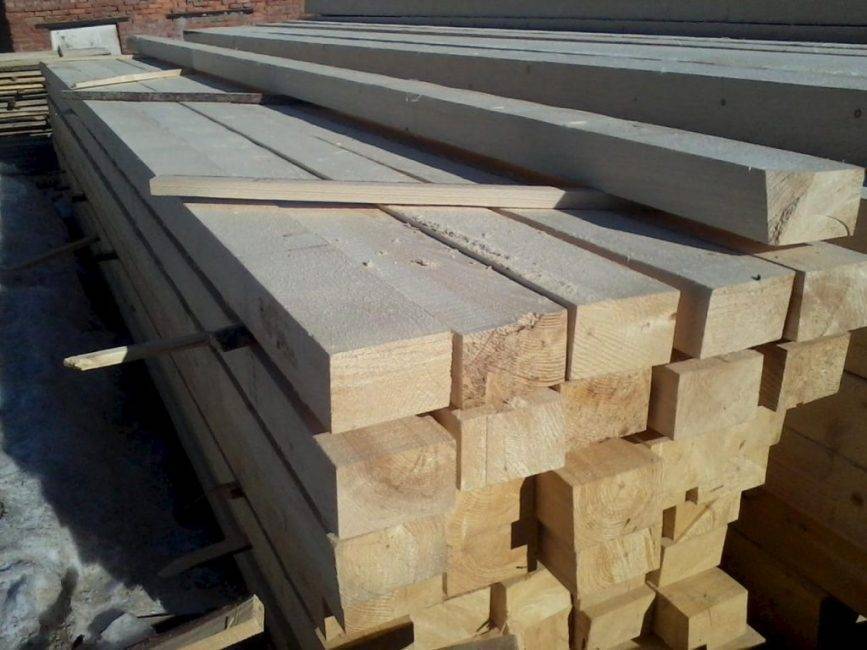

  1. Бруски и доски из сухой древесины
  2. Саморезы и шуруповёрт
  3. Молоток и гвозди
  4. Клей
  5. Пенопласт в качестве утеплителя
  6. Шифер или рубероид для крыши
  7. ДВП либо фанера для отделочных внутренних работ
  8. Уголки из металла
  9. Фурнитура (пластиковая или деревянная ручка, крючок для запирания)
  10. Набор из сиденья с крышкой

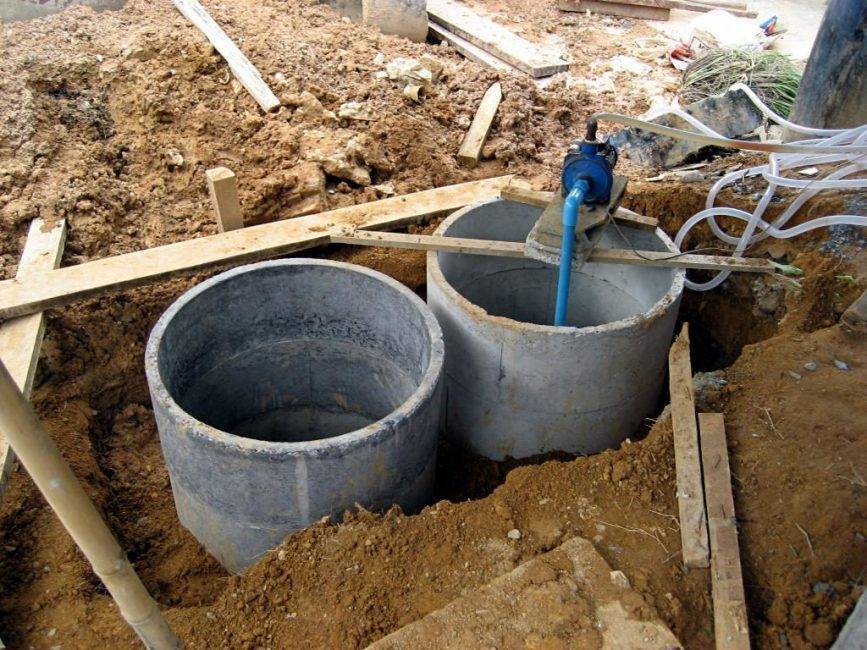

Оборудование ямы из бетонных колец большого диаметра

Обустройство выгребной ямы потребует расходов на покупку:

  1. Щебня
  2. Мелкого речного песка
  3. Цемента (любой марки и модели)
  4. Металлической сетки с мелкими ячейками для укрепления стенок
  5. Армирующей решётки либо кусков арматуры для повышения прочности фундамента

Потребуются такие инструменты:

  • штыковая и совковая лопаты
  • бур и перфоратор (если грунт каменистый, глинистый)
  • болгарка с дисками для работы с металлом и камнем
  • лобзик
  • угольник
  • измерительная рулетка
  • строительный уровень

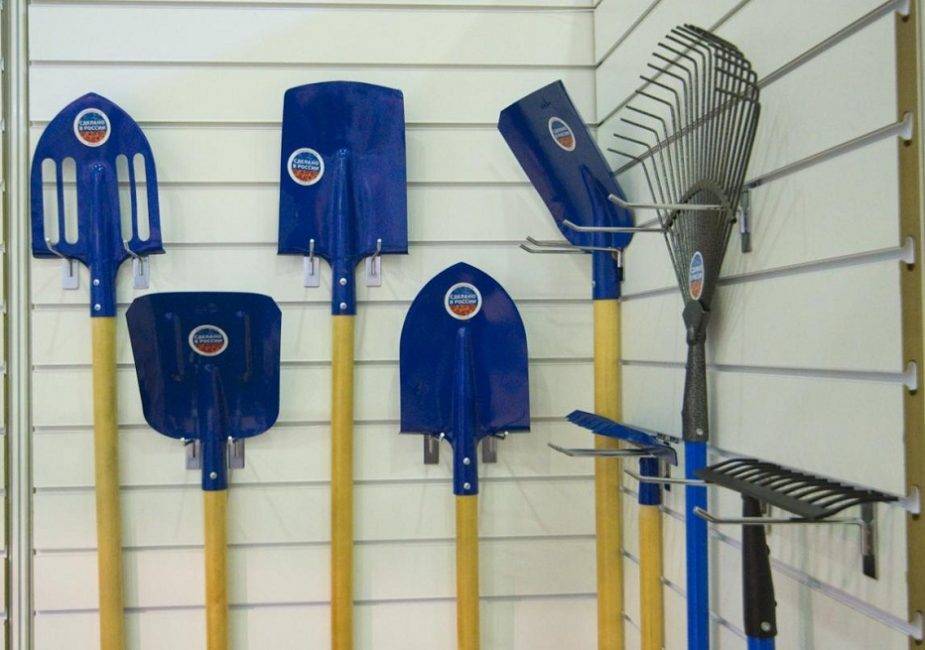

Лопаты

Если есть финансовая возможность, то выгребную яму можно оборудовать из трёх, поставленных друг на друга, бетонных колец. Первые 2 служат своеобразными отстойниками, а нижнее фильтрует нечистоты перед их попаданием в почву.

В случае, когда бюджет сильно ограничен, используют старые покрышки от колёс грузового транспорта.

Как вырыть выгребную яму

Работа начинается с разметки участка. Далее выполняют следующие шаги:

1

Выкапывают (бурят) квадратную или круглую яму в почве на глубину 2 м. Грунт выбирают, на дно насыпают дренаж – смесь щебня с песком

2

Стенки укрепляют сеткой, а сверху набрасывают цементный раствор, выравнивая поверхность

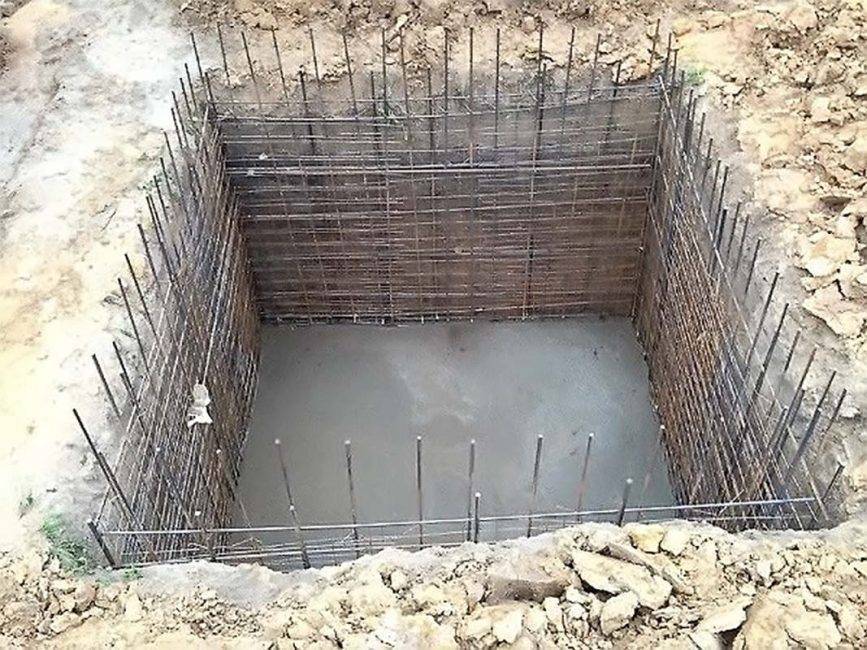

Армирующая сетка укрепляет стенки канавы

2

Высохший цемент штукатурят, дают высохнуть

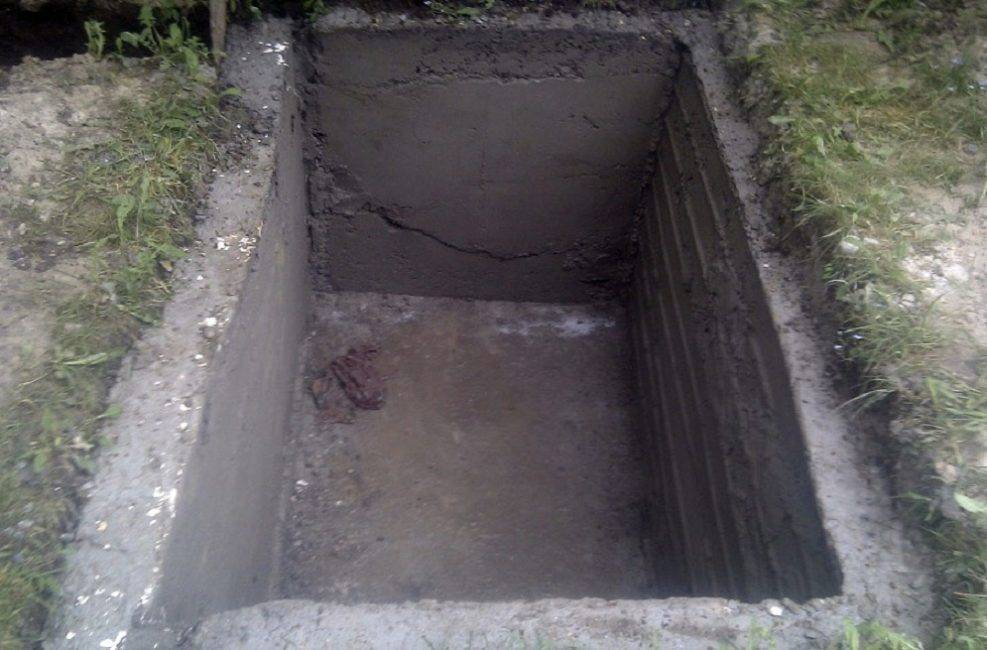

Оштукатуренные бетонные стенки выгребной ямы

3

Поперёк отверстия ямы в грунт на ребро на небольшом расстоянии устанавливают деревянные доски, обработанные антисептическим составом. Они служат основой для заливки фундамента

4

По краям рва делают опалубку на высоту будущего фундамента. Отверстие закрывают полиэтиленовой плёнкой, закрывают сверху армирующей решёткой

5

В плёнке оставляют 2 отверстия – для установки унитаза и для выгребного технического выхода

6

Пространство внутри опалубки заливают цементным раствором, разравнивают, ориентируясь по маячкам либо строительному уровню

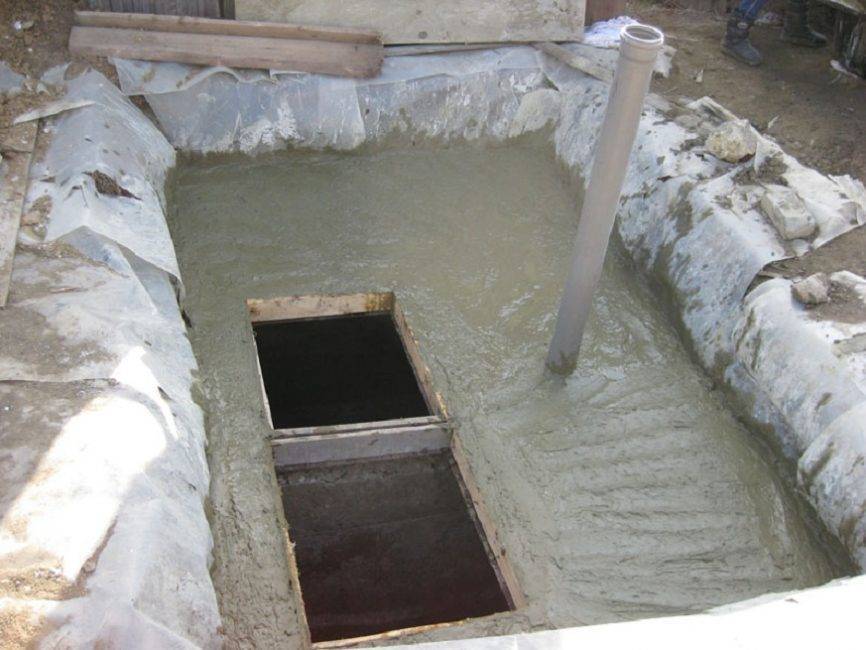

Заливка фундамента ямы

7

Полностью высохший фундамент готов к установке наземной части. Выгребное отверстие перед этим закрывают специальным люком

Порядок строительных работ

Далее переходят к возведению конструкционной части санузла – деревянного домика в виде шалаша. Рекомендуется следовать такой инструкции:

1

Начинают с монтажа нижнего основания каркаса из брусьев 5х5 см. Из деталей сбивают квадрат-опалубку, сверху кладут настил из досок

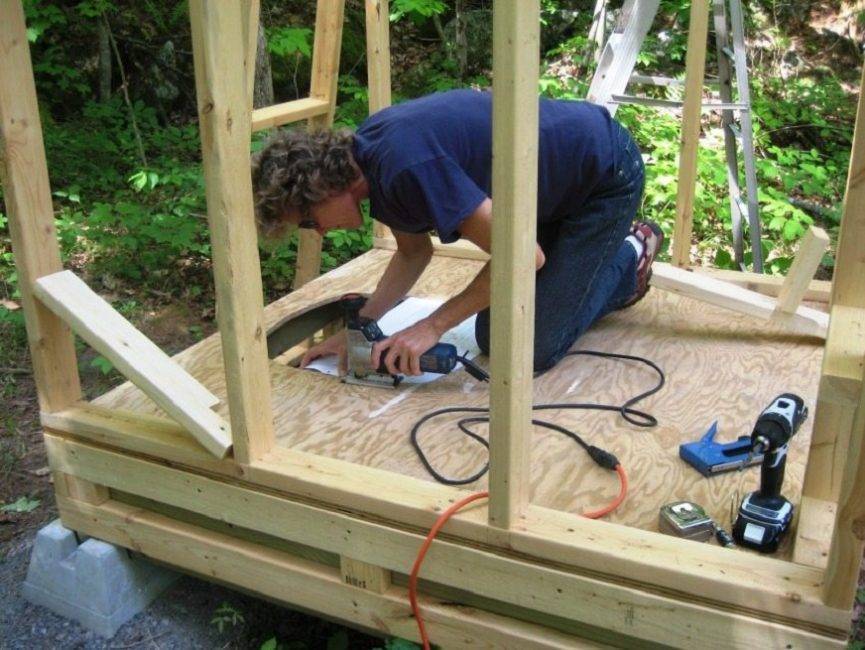

Отверстие для установки сидения

2

В полу выпиливают отверстие для стульчака и технологический проём для люка выгребного отверстия

3

Деревянное основание промазывают антисептическими пропитками

4

Из брусьев собирают фасадную и оборотную части конструкции по заранее подготовленным схемам. Готовые детали выглядят как равнобедренные треугольники с тремя перекладинами вдоль, расположенными на расстоянии. Изнутри обе заготовки отделываются полосками ДВП

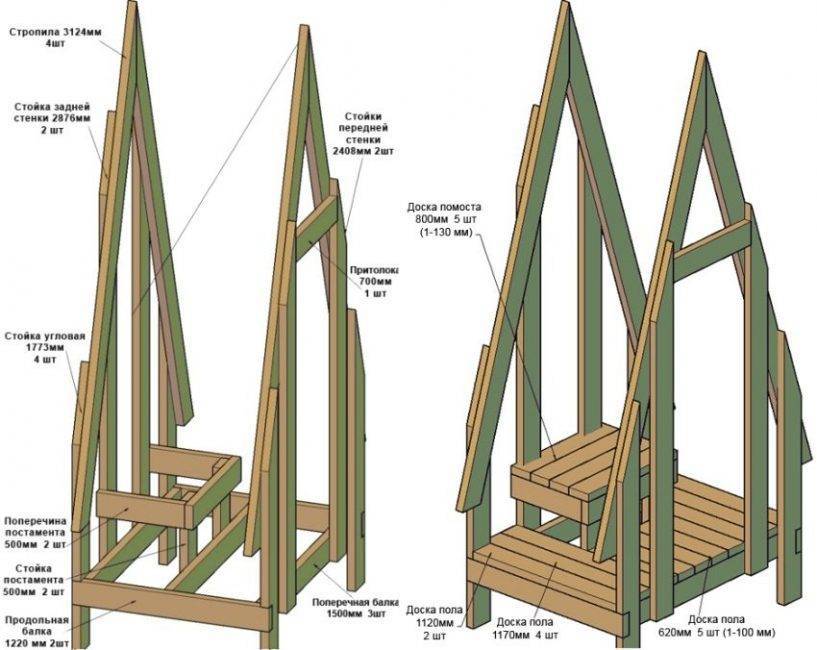

Схемы сборки фасадной и оборотной частей

5

Фасад и оборот крепятся к основанию саморезами и укрепляются металлическими уголками

6

Далее ведётся монтаж крыши (она же служит боковыми стенками) из досок длиной 1,8–2 м, укладка кровельного материала и монтаж конька. Сверху предусматривают вентиляционное отверстие и трубу

Кровлю закрывают рубероидом, шифером либо металлочерепицей

7

На фасад устанавливается дверь, внутри монтируется постамент для сиденья

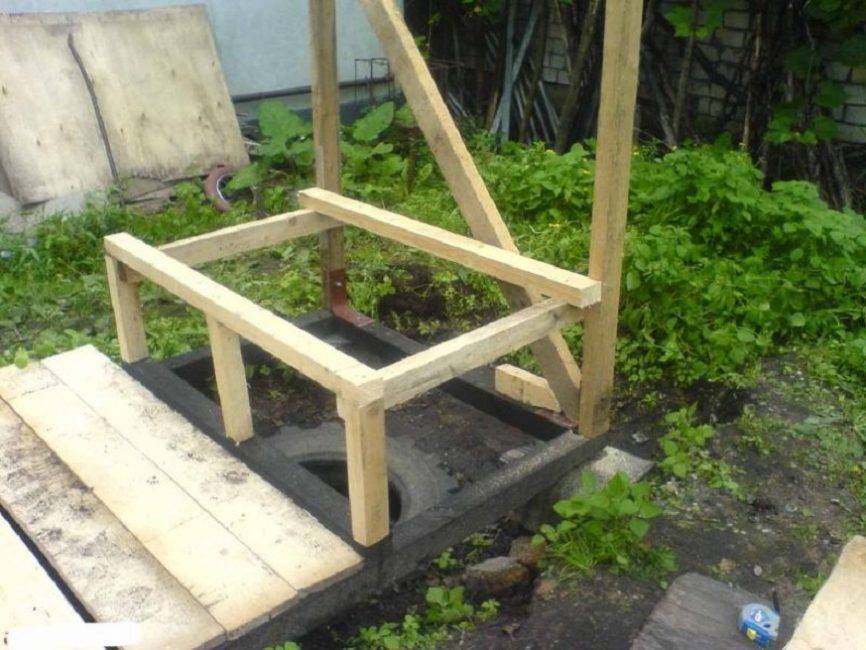

Постамент для сиденья

8

Древесину грунтуют и лакируют, по желанию ведётся обработка морилкой

9

В последнюю очередь устанавливают ручку, сиденье унитаза, крючок для закрытия двери

Септик для дома – канализационная яма без откачки: устройство, поэтапное изготовление своими руками из бетонных колец и другие варианты (15 Фото & Видео)

Виды деревянных туалетов для дачи

Деревянные дачные туалеты различаются не только видом системы канализации, но и формой наземной конструкции. Надо отметить, что хозяева дач с природной склонностью к красоте и изящности создают из этого места целые шедевры архитектуры. Более пассивные дачники обходятся типовыми конструкциями для изготовления или приобретают уже готовые заводские кабинки.

Скворечник

Деревянный туалет «Скворечник» – это классическая и самая простая конструкция для дачи. По своей форме он напоминает обычный домик для пернатых, отсюда и это название. Как правило, это односкатное строение прямоугольной формы с дверью и примитивным окошком (вентиляцией).

Классическую кабинку «Скворечника» выполняют из дерева, она имеет вытянутую вверх форму прямоугольника и покатую крышу под железом или шифером. Внутри кабинки на деревянном подиуме расположен стульчак с крышкой или стандартный керамический (пластиковый) унитаз.

Кабинка туалета «Скворечник» подходит для:

  • канализации с выгребной ямой (требует сооружения котлована);
  • люфт-клозета (для канализации с каналом сброса отходов под уклоном);
  • биотуалета (если в комплектации нет заводской кабинки);
  • пудр-клозета (с накопительным резервуаром для биологических отходов).

На постройку этого типа туалета уходит совсем немного материалов и его без труда можно построить на даче своими собственными руками. Однако самым большим минусом конструкции является то, что кабинка плохо удерживает тепло и сильно продувается ветром, отчего использование возможно только в теплое время года.

Избушка

Из всех вариантов уличного туалета «Избушка» – самое сложное, но наиболее красивое сооружение на даче. Такое архитектурное строение потребует от мастера основательных познаний в строительстве и работы с древесиной, а также немалое количество материалов.

Для того чтобы сделать бюджетный туалет и сэкономить, такой тип постройки точно не подойдет. Дело в том, что монтаж «Избушки» и обшивка требует большого количества подрезки дорогостоящей древесины. Однако в такой форме есть и свое большое преимущество – ромбовидное сооружение прекрасно сохраняет тепло, а это немаловажный аргумент для использования помещения на даче в зимний период.

Кабинка дачного туалета «Избушка» подходит для модификации с выгребной ямой, люфт-клозета, пудр-клозета и биотуалета разной модификации.

Дачный туалет в форме «Избушки» пользуется особой популярностью у дачников, так как имеет большое количество вариантов отделки и «вписывается» практически в любой ландшафтный проект участка. Кроме этого, если подойти к вопросу отделки с большой фантазией, то это место не иначе как сказочным теремком и не назовешь.

Домик

Деревянная туалетная кабинка «Домик» имеет ряд преимуществ по сравнению с другими видами построек данной принадлежности. Во-первых, такая конструкция допускает самые многообразные дизайнерские решения в отделке. Во-вторых, постройка превосходно держит тепло, а значит туалет можно использовать на даче в любой сезон. И, в-третьих, «Домик» очень удобен для человека с любым ростом и весом.

По своему виду и конструкции «Домик» напоминает обычное жилое строение, только гораздо меньшего размера и упрощенной системой боковых и кровельных балок. Такую кабинку можно утеплить снаружи или изнутри и использовать на даче в любое время года.

Дачный туалет «Домик» используют с любым видом канализации – с выгребной ямой, накопительной емкостью, люфт-клозетом, пудр-клозетом, биотуалетом.

Шалаш

Туалетная кабинка типа «Шалаш» – прочная высокая конструкция с привлекательным внешним видом. Она напоминает форму растительного шалаша и ее собирают по этому же принципу. Особенностью туалетной кабинки является то, что боковые стенки и ее крыша составляют единое целое.

Однако в такой конструкции есть существенный недостаток. Внутри помещения своды потолка располагаются очень близко друг к другу и человеку с высоким ростом не избежать ударов головой. Чтобы это исключить, «Шалаш» делают максимально широким в основании с высоким фронтоном.

Однако в таком строении есть и свои явные преимущества. «Шалаш» выдерживает любые катаклизмы погоды – ветер, дождь или снег для него не проблема. Кроме этого, туалетный домик этой конструкции значительно легче построить своими руками, чем, например, кабинку «Скворечник».

Надстройка уличного туалета «Шалаш» подходит для монтажа канализации с выгребной ямой, накопительной емкостью, люфт-клозета, пудр-клозета и биотуалета (химического, электрического, торфяного).

Совет! Для кровли «Шалаша» рекомендуется металлическая или битумная черепица, металлопрофиль, пластиковый или классический шифер.

Домик для установки биотуалета

Для дачного хозяйства лучший выбор – биотуалет. Такой вариант строительства не только позволит оснастить быт дачников крайне необходимой постройкой, но также обеспечит любителей выращивать овощи и фрукты удобрениями хорошего качества. Устройство биотуалета не требует значительных физических сил.

Устраивая дачный туалет типа шалаша, владельцы земельных участков чаще выбирают для себя чертежи биотуалетов. Этот вариант рассматривается как наиболее рациональный именно для приусадебных участков

Биотуалет отличается повышенной функциональностью – открывает пути к производству удобрений.

Инструкция по сборке каркаса

По возможности, для строительства самой конструкции шалаша и непосредственно деталей дачного биотуалета рекомендуется применить строганый пиломатериал.

В крайнем случае, если доски и бруски имеют шероховатую поверхность, нужно обработать их рубанком. На практике замечено, что строганный пиломатериал значительно реже подвергается атакам разного рода насекомых.

Последовательность шагов строителя:

  1. По периметру основания (1,2 х 1,0 м) сделать небольшое (100-150 мм) заглубление в грунт.
  2. Днище заглубления засыпать щебнем (высота засыпки 50-70 мм), хорошо утрамбовать.
  3. Застелить утрамбованную поверхность рубероидом (гидроизоляция).
  4. Насыпать слой песка (20-30 мм), равномерно распределить на поверхности.
  5. Положить второй слой рубероида с некоторым запасом по границам периметра.
  6. На границах периметра поверх рубероида заложить брус (150 х 150 мм).

После выполнения этих работ готово основание под строительство шалаша дачного туалета по чертежу. Дальше нужно собрать из шпунтованных досок пол туалета и скрепить его по краям с брусками, расположенными по периметру. Сделать это можно, к примеру, при помощи металлических уголков, отрезанных по размеру.


Строительство туалета-шалаша обычно начинается сооружением общего каркаса и сборкой пола. Не исключается, конечно, иная последовательность производства работ

Главная задача – построить надёжную прочную конструкцию, тем более, когда возводится сооружение постоянного пользования.

Следующим этапом приступают к сборке каркаса шалаша дачного туалета, как это указано на чертеже. Берут два бруска 50 х 50 мм, устанавливают их вертикально и перпендикулярно основанию. Нижние концы малых брусков крепят к брусьям основания, а верхние их концы совмещают срезами один с другим и тоже скрепляют.

Таким образом, формируют несколько стропильных элементов через каждые 200 мм. Коньковую часть дополнительно укрепляют вставкой бруса, пропущенного снизу. Также ставят усиливающие перемычки между стропилами в разных местах как по короткой стороне, так и по длинной. Каркас будущего дачного «нужника» готов.

Обшивка корпуса и отделка

Завершив сборку каркаса шалаша, приступают к сборке основания биотуалета. На уровне 350-400 мм от пола, между двух задних стропил шалаша крепят перемычку. Сделав от неё отступ на 400-450 мм к фасадной части, на том же уровне крепят вторую перемычку.

Ниже второй перемычки, на уровне пола размещают третью перемычку. Это будут балки основания биотуалета, на которые ляжет обшивка. Далее верхние перемычки усиливают стойками-упорами и обшивают все пустоты досками, отрезая их по размеру. Делают секции для туалетной ёмкости и под хранилище торфа.

Оснащают их крышками (для туалетной секции + сиденье с отверстием). На скатную крышу шалаша укладывают кровельный материал. Делают дверь в плоскости фасадной стены. На этом сборку можно считать завершенной.


Варианты устройства дверей дачного туалета типа шалаш. Вид снаружи, а также изнутри. Технология сборки полотен простая – набор шпунтованных досок, скреплённых реечной накладкой вида «Z». Дверные петли обычно ставят накладные

Такой, примерно, видится самая простая конструкция туалета для дачи, сделанного по типу шалаша. Она малогабаритная, несколько неудобная по причине ограниченного пространства внутри. Но вместе с тем занимает малую часть территории дачного участка, где каждый квадратный метр обычно на учёте.

Для лучшей устойчивости и надёжности сооружения по углам основания из бруса (150 х 150), вплотную к нему, вбивают в землю металлические трубы и крепят к ним опорную часть постройки. Под скатами кровли устраивают желоба для сбора и отвода воды. Желательно также положить отмостку по внешнему периметру.
