Преимущества использования датчиков открытия дверей

Популярные датчики для охранных систем

Среди тех, кто занимается монтажом охранного оборудования, под герконом понимают герметичный контакт. СМК – так называются магнитоконтактные сигнализаторы.

Чаще всего применяют ИО 102-20 – это стандартное решение, где расстояние между контактами в замкнутом состоянии составляет 24 мм, а в разомкнутом 70. Данный магнитный датчик открытия комплектуется кабелем длиной 350 мм и толщиной 3,5 мм. Одна его часть устанавливается на двери.

Существуют и другие типы подобных датчиков – различия среди них сугубо конструктивные. Так, они могут различаться разным типом защиты корпуса, порогом срабатывания.

Процесс заказа двери

• Вы делаете заказ на сайте или по телефону.
• Наш специалист выезжает к вам для замера дверного проема.
• Вы подписывате договор и оставляете предоплату в размере 25%.
• В оговоренное время наши монтажники производят установку двери.

• Доставка
• Установка
• Отделка

При заказе установки — доставка в пределах МКАД + 10 км — Стоимость стандартной доставки — 1500 руб. в пределах МКАД

Стоимость стандартной установки — 3000 руб. (в цену входит доставка, демонтаж деревянной двери, монтаж).

Стоимость отделки входной двери составляет от 5000 руб. (работа+материал) в зависимости от материала и конфигурации проема (толщина стен, наличие фрамуги и т.п.)

Внутренняя работа датчика открытия двери

Хотя существует несколько различных типов охранных датчиков открытия, большинство из них используют геркон и магнит, чтобы определить, когда дверь открыта или закрыта.

Герконы используются в бесчисленных устройствах, от дверных звонков до ноутбуков, и полагаются на набор электрических элементов. Переключатель замыкается, когда две части расположены близко друг к другу, а когда, две части разделяются, то происходит к разрыву электрического цепи.

Когда вы добавите датчик открытия двери в вашу домашнюю охранную систему, устройство будет поставляться с обеими частями: геркон и магнит. Один элемент крепится к дверной коробке, а другой – параллельно первому элементу на самом дверном полотне. Две части создают замкнутый контур, когда дверь закрыта. Когда дверь открывается, магнит и переключатель разъединяются, разрывая цепь. Когда цепь разрывается, центральная панель управления фиксирует этот факт и действует по заданному сценарию.

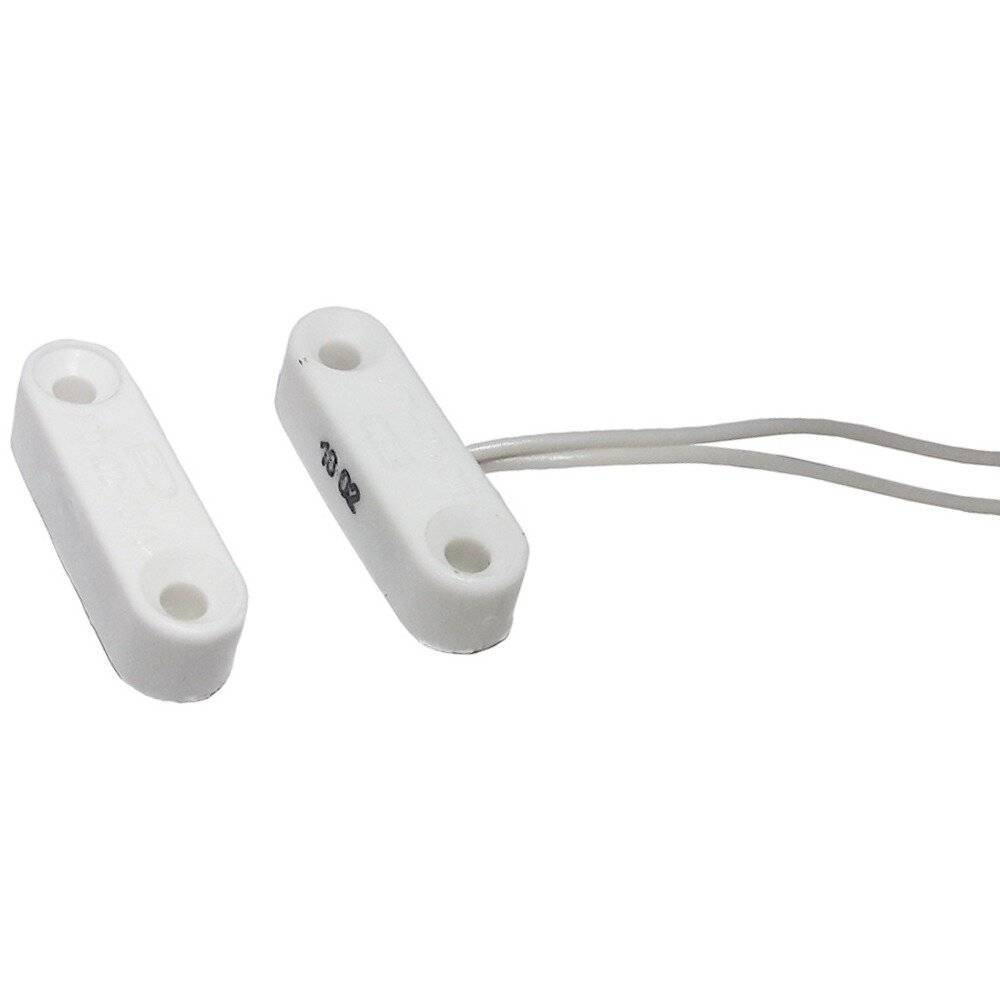

Датчики герконовые

Датчики открытия и герконы

Одной из наиболее эффективных и доступных систем обеспечения безопасности для широкого применения являются герконовые датчики открытия дверей, которые моментально активируют сигнализацию в случае проникновения.

Такие устройства отличаются компактными габаритами, легкостью монтажа и практически полной безотказностью.

Установить их можно на входные двери, люки, ворота, окна и сейфы, а также на любые движущиеся конструкции, через которые могут проникнуть злоумышленники.

Как работают герконовые датчики?

Геркон — это герметичный переключатель, контакты которого выполнены из особого ферромагнитного сплава. Принцип работы геркона основывается на использовании сил взаимодействия, действующих на два ферромагнитных тела, которые находятся внутри магнитного поля. Эти силы деформируют пружинные контакты внутри устройства, тем самым заставляя их перемещаться.

В зависимости от силы магнитного поля концы этих пружин соединяются либо удаляются друг от друга. При снижении силы магнитного поля происходит размыкание контакта, в результате чего срабатывает сигнализация.

Преимущества герконовых датчиков открывания дверей

Герконовые датчики являются одними из самых надежных охранных систем. Они обладают набором преимуществ, которые делают их такими популярными:

компактные размеры, позволяющие произвести установку практически где угодно;
высокая степень герметичности, что особенно важно для помещений с повышенной влажностью;
молниеносная скорость срабатывания устройства;
превосходная долговечность.

Герконовые датчики делятся на два вида — проводные и беспроводные. Проводные модели более доступные по цене, но при этом установка у них сложнее, а времени на ее произведение нужно намного больше.

Беспроводные немного отличаются по принципу работы и состоят из двух частей — модуля связи, внутри которого находится герконовое реле вместе с разомкнутыми контактами, и магнита, замыкающего эти контакты.

Основной модуль обычно устанавливается на дверной раме, а магнит на самой двери напротив него (на достаточном расстоянии для правильной работы). Зазор, при котором устройство срабатывает, составляет от 10 до 20 мм.

Использование датчиков открытия двери

Сегодня уже недостаточно просто установить хорошую и надежную металлическую бронированную дверь. Современные воры находят подходы и применяют интеллектуальные решения для вскрытия любых замковых систем.

Для того, чтобы чувствовать себя в полной безопасности, дверную конструкцию оснащают дополнительными защитными системами – это могут быть и простые сигнализации с минимальным набором функций или же мощные и серьезные охранные комплексы. И в простой системе, и в сложной есть одна общая деталь – это датчик открытия двери. Данные приспособления проверены временем и могут служить своему владельцу очень долго. Это доступный способ защиты квартиры или дома от взлома и незваных гостей.

Сегодня рынок охранных систем предлагает множество подобных устройств. Это традиционные проводные решения или же беспроводные. Также популярны сегодня GSM устройства. Поговорим о том, как выбрать подходящий датчик, как они работают, узнаем их особенности монтажа.

ДАТЧИКИ ОТКРЫВАНИЯ ОКОН И ДВЕРЕЙ

Для обнаружения открывания окон и дверей в охранной сигнализации используются, в основном, магнитонтактные датчики. Для массивных конструкций, например, раздвижных ворот могут применяться концевые выключатели, но такой способ используется редко, поэтому останавливаться на нем нет смысла.

Что касается магнитоконтактных датчиков открывания, то они классифицируются по двум основным критериям: назначению и конструктивному исполнению. По назначению они подразделяются на предназначенные для монтажа:

• на металлические конструкции;
• пластиковые и деревянные поверхности.

По конструктивному исполнению эти датчики классифицируются по способу установки:

• скрытой;
• и открытой.

Что касается первого критерия, то здесь все достаточно очевидно. На металл следует устанавливать датчики для металлических конструкций. Они имеют более крупные габаритные размеры за счет необходимости обеспечения зазоров между монтажной поверхностью и герконом, а также более мощные магниты.

Если вдруг необходимо срочно заблокировать на открывание металлическую дверь, а датчика соответствующего исполнения под рукой не оказалось, можно использовать любой извещатель, установив под него немагнитные прокладки толщиной порядка 1 сантиметра. Единственно, что не стоит использовать для этих целей датчики миниатюрные исполнения — там весьма слабый магнит.

Как правило датчики на открывание устанавливаются совместно с другими типами извещателей — на разбитие для окон и на пролом для дверей.

Для чего нужен GSM-датчик открытия двери?

Датчики открытия дверей или окон представляют собой специальные электронные устройства, с помощью которых осуществляется процесс детектирования открывания дверей, окон, балконов и пр.

Такие датчики входят в состав любой GSM сигнализации. Они представляют собой составные устройства, которые имеют две конструкционные части – магнит и блок с герконом.

Функционирование такого прибора основывается на свойстве геркона, которое заключается в поведении тока под воздействием магнитного поля с переменной напряженностью.

Когда датчик находится в исходном состоянии магнит и геркон являются замкнутыми. В этот момент устройство пребывает в режиме ожидания. Если произойдет открывание двери, на которой установлен такого типа датчик, магнит будет удаляться от геркона, что обеспечивает переменное магнитное поле, вследствие которого произойдет замыкание геркона.

В этот момент по электрической цепи, в которой расположен геркон, начнет проходить ток и устройство открытия сработает. В этом случае сигнал от устройства поступит на электронный блок GSM сигнализации.

При использовании проводных датчиков открытия сигнал будет передаваться по проводному шлейфу сигнализации, а если применяются беспроводные датчики, то сигнал срабатывания будет передан по радиоканалу.

Геркон на страже безопасности

Охрана недвижимости – это законное право каждого владельца. Датчик положения двери поможет справиться с задачей контроля любого входа и выхода на охраняемой территории. Магнитоуправляемую часть устанавливают на неподвижной конструкции, а ответный магнит на подвижном элементе входной группы.

Преимущества и недостатки герконовых датчиков

Чтобы сделать обоснованный выбор датчика, внимательно ознакомьтесь с особенностями работы и монтажа прибора. Проводной датчик открытия двери имеет следующие преимущества:

• простота конструкции, компактность;
• герметичность контактов из ферромагнитного сплава;
• отсутствие поверхности трения;
• быстрое срабатывание на изменение магнитного поля;
• универсальность установленного реле.

Среди недостатков электромагнитного устройства можно выделить следующее:

• низкая чувствительность магнитов;
• герметичность стеклянной колбы разрушается при падении;
• при подаче низкочастотного сигнала контакты размыкают цепь.

При установке учитывают указанные ограничения, прописанные в сопроводительной документации, чтобы датчик открывания двери полноценно функционировал и четко подавал сигнал.

Для чего применяются в доме

Установка датчиков происходит, когда нужно организовать уход за престарелыми людьми, больными с нарушением памяти. В данной ситуации электронные модули помогают контролировать прием лекарственных препаратов, еды и других важных моментов в жизни человека. Для этого приборы устанавливают:

• на входные и межкомнатные двери, чтобы получать сигнал о передвижениях пожилого родственника;
• на шкаф с медикаментами;
• на холодильник.

Важно обеспечить безопасность детей в большом доме. Для этого датчики ставят в следующих местах:

• на дверь детской комнаты, чтобы услышать, когда ребенок выйдет ночью из комнаты;
• на шкаф с запрещенными для детей предметами, алкоголем, химикатами;
• на входную дверь, чтобы убедиться, что сработал датчик закрытия двери, дети пришли домой и находятся в безопасности, или узнать, когда они вышли.

Но самая важная функция – это защита от проникновения посторонних людей. Ведь геркон датчик открытия двери отреагирует сразу на несанкционированно открытые двери. В этот момент система подаст тревожный сигнал в виде звука или света. Если в помещении организована система пультовой охраны, то сигнал сразу поступит в диспетчерскую и охранник сразу отреагирует на появление нарушителя на территории.

Описание и назначение

Герконом является устройство электромеханического типа, которое размыкает или замыкает электрические контакты. Это происходит за счёт магнитно-контактного поля, которое генерирует электромагнит. Это может делать и постоянный магнит.

Геркон переводится как герметичный контакт. Это обуславливается его конструкцией. Его составляющие — ферромагнитными пластинами, которые запаяны в капсулу из стекла. Она заполняется инертным газом, вместе с двумя контактами выхода.

В колбе может содержаться иссушенный воздух, азот и любой другой инертный газ. Кроме этого, его могут откачать, чтобы создать вакуум. Это делают, чтобы повысить уровень коммутируемого напряжения.

Датчики из геркона применяются в разных системах и устройствах:

• Бытовые счетчики.
• Клавиатуры в оборудовании промышленного назначения и синтезаторах. Возникновение искры с них исключено. Именно поэтому их широко используют при производстве взрывоопасных вещей (где есть пыльные испарения или горючие).
• Оборудование для медицинских учреждений.
• Системы, которые охраняют и контролируют положение, работающее по автоматическому принципу.
• Телекоммуникационные системы.

Стоит отметить, что распространены герконовые реле, которые состоят из проволочной обмотки и контактного датчика. У такой системы отмечают значимые преимущества: устойчивость к влаге, простое использование, нет деталей, которые двигаются.

С помощью герконов защищаются электроустановки от перегрузок.

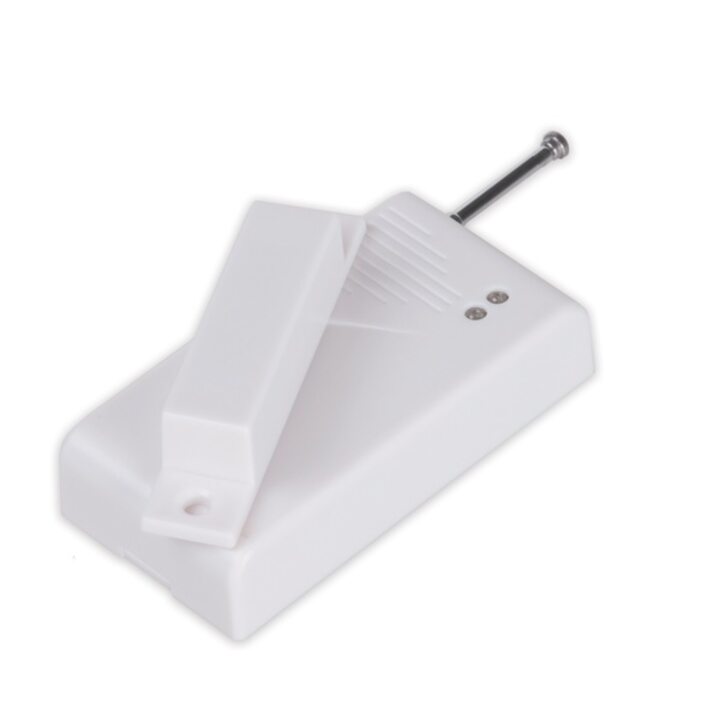

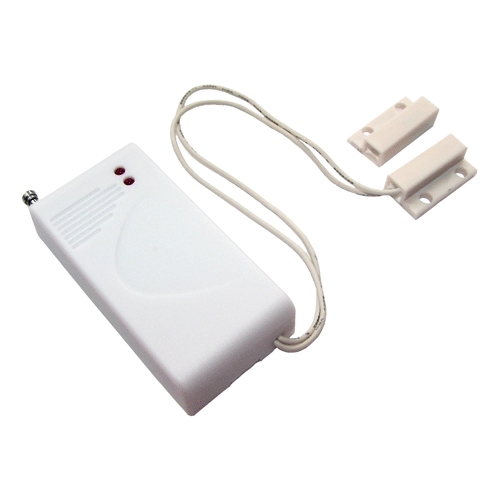

Беспроводной датчик открытия двери

Беспроводной датчик открытия двери имеет радиус действия до 100 м на открытом пространстве. Частота передачи, на которой работает устройство 433 МГц. Диапазон рабочих температур от -10 С до +50 С позволяет устанавливать прибор на входные двери. Новое поколение систем позволяет комбинировать и создавать собственную конфигурацию охранной сигнализационной схемы. Отсутствие проводных соединений упрощает монтаж и эксплуатацию всех модульных блоков.

Дверная сигнализация gsm

Беспроводной датчик открытия двери состоит из блока GSM-сигнализации со слотом для сим-карты, ответной части устройства, USB-кабеля для соединения с адаптером питания, клейкая лента для монтажа сигнализации. При грамотной сборке система представляет собой надежный комплекс безопасности. К комплекту беспроводной GSM-сигнализации можно подключать дистанционные пульты и извещатели. Эксплуатационные характеристики требуют рабочего напряжения 12 В.

Принцип работы датчиков

Беспроводной прибор фиксирует изменение положения двери благодаря порогу срабатывания до 10 мм. Компактный прибор состоит из двух элементов: магнита и действующего реле. В корпус устройства вмонтирован геркон с чувствительными к магнитному полю контактами.

1. Когда происходит открывание дверей, контакты по специальному протоколу инициируют запуск цепочки последовательных действий, которые приводят к подаче сигнала на пульт управления охранной сигнализацией.
2. Звуковой модуль с сиреной закрепляют на раме, а магнит на входной двери. Световой индикатор на GSM-блоке предупредит владельца о том, что для обеспечения бесперебойной работы пришло время заменить элементы питания.

Беспроводную сигнализацию устанавливают в местах, где нет электричества и стационарной телефонной сети, поэтому в конструкции некоторых моделей предусмотрена сирена. Датчики можно программировать на разные зоны, где требуется контроль – гаражи, загородные дома, квартиры, склады, кафе и магазины.

Конструктивные особенности

Xiaomi датчик двери изготавливается из качественного пластика, обладающего высокими прочностными характеристиками. Благодаря этому устройство способно выдержать некоторое механическое воздействие и имеет продолжительный срок службы. Устройство состоит из двух взаимосвязанных между собой элементов: самого датчика и магнита.

Датчик имеет характерную прямоугольную форму. Внутри пластикового корпуса находится:

• материнская плата, обеспечивающая функционирование устройства. Благодаря его наличию датчик срабатывает в момент открывания и закрывания створки;
• инфракрасный излучатель, отвечающий за взаимодействие между датчиком и магнитом.

Для функционирования устройства используется фирменный протокол ZigBee. Для срабатывания датчика требуется всего 15 миллисекунд. Его располагают относительно магнита таким образом, чтобы при закрытой створке оба элемента соприкасались между собой. Допустимое максимальное расстояние составляет 22 мм. Если оно будет превышено, система не будет реагировать при открытии створки и разъединение двух частей.

Магнит также имеет прямоугольную форму. По размерам он намного меньше датчика. Надежное функционирование изделия обеспечивается за счет правильного пространственного расположения обоих блоков. Их конфигурация и габариты тщательно продуманы, чтобы датчик мог своевременно срабатывать в любой ситуации.

Подобное исполнение устройства делает его универсальным девайсом. Датчик может монтироваться на любой оконный либо дверной блок. Фиксация с использованием скотча делает возможной фиксацию обоих элементов в любом помещении, к безопасности и удобству эксплуатации которых предъявляются повышенные требования.

Применение и особенности установки

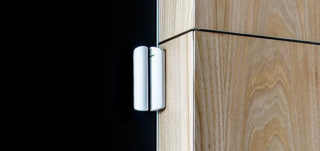

Датчик двери в рабочем состоянии

Датчики типа геркон устанавливаются на подвижные или неподвижные части контролируемых объектов (дверей, в частности), предоставляющих доступ в помещение. Они гарантируют надежное срабатывание охранного оборудования при попытке проникновения в строения. Для нормального функционирования системы потребуется подать на нее электрическое питание от местной проводной линии.

За счет установки разветвленной сети герконовых датчиков удается организовать надежную охранную систему по всему дому, обойдясь минимумом затрат. Устанавливать эти элементы можно где угодно – на стеклах витрин, на дверцах сейфов, а также внутри квартир на входных дверях. К особенностям их монтажа относят обязательность размещения на внутренних поверхностях объектов. В продвинутых моделях датчиков предусмотрено их срабатывание с одновременным оповещением по мобильному телефону.

Особенности монтажа и проверки

Монтаж и обслуживание систем безопасности имеет несколько особенностей. Нюансы:

• звуковой элемент устанавливается с направлением микрофонной части на объект охраны и соблюдением установленного оптимального расстояния в 2.5-3.6 метра;
• детектор, реагирующий на разбитие, и чувствительный к определенной частоте требуется проверять несколько раз. Оптимальной настройкой считается срабатывание 3 раза подряд без перебоев;
• при обустройстве помещения учитывают его параметры и интерьер. Частным случаем являются шторы, которые могут помешать срабатыванию определенным видам устройств;
• установку проводят только по инструкции от производителя;
• даже при отсутствии нареканий необходима систематическая проверка работы.

Проверка или монтажный процесс проводятся специалистом с соответствующей квалификацией и опытом. В противоположном случае нет гарантии, что результат будет хорошим. Каждый датчик, который используется для охраны оконного проема, имеет свои требования по установке.

Оконная сигнализация может включать в себя разные варианты устройств. Каждый детектор обладает индивидуальным набором характеристик. Рекомендован выбор средств разных видов, что в совокупности позволит значительно увеличить безопасность помещений за счет расширения возможностей обнаружить попытку проникновения.

Геркон на страже безопасности

Охрана своего имущества – право каждого собственника. Датчик положения двери может помочь вам контролировать каждый вход и выход в охраняемой зоне. Магнитно-управляемая часть установлена ​​на неподвижной конструкции, а магнит реагирует на подвижную часть входного блока.

Преимущества и недостатки герконовых датчиков

Чтобы сделать осознанный выбор датчика, следует внимательно изучить эксплуатационные и установочные характеристики устройства. Проводной датчик открытия двери имеет следующие преимущества

• простой дизайн, компактный размер;
• герметичность контактов из ферромагнитного сплава;
• нет поверхности трения;
• быстрая реакция на изменения магнитного поля;
• универсальность устанавливаемого реле.

К недостаткам электромагнитного устройства можно отнести следующее:

• низкая чувствительность магнитов;
• Герметизация стеклянной колбы разрушается в случае падения;
• при подаче низкочастотного сигнала контакты размыкают цепь.

При установке необходимо соблюдать ограничения, указанные в сопроводительной документации, чтобы устройство открывания двери было полностью работоспособным и подавало четкий сигнал.

Для чего применяются в доме

Датчики устанавливаются при необходимости организации ухода за пожилыми людьми, больными с нарушениями памяти. В этой ситуации электронные модули помогают следить за приемом лекарств, едой и другими важными моментами в жизни человека. Для этого устанавливаются устройства:

• на входные и межкомнатные двери для приема сигнала о передвижениях пожилого родственника;
• на аптечке;
• на холодильнике.

Важно обеспечить безопасность детей в большом доме. Для этого датчики размещают в следующих местах:

• на дверь детской комнаты, чтобы слышать, когда малыш ночью выходит из комнаты;
• на шкаф с недоступными для детей вещами, спиртом и химикатами;
• на входной двери, чтобы убедиться, что датчик дверного замка сработал и что дети дома и в безопасности, или узнать, когда они ушли.

Однако самой важной функцией является защита от посторонних лиц. Ведь геркон моментально среагирует на несанкционированное открытие двери

В этот момент система подаст сигнал тревоги в виде звука или света. Если в помещении организована пультовая охранная система, то сигнал сразу же попадет на пульт управления и охрана немедленно отреагирует на появление злоумышленника в помещении.

ДАТЧИКИ ДЛЯ БЛОКИРОВКИ НА ПРОЛОМ И ПРОХОД

Внешние двери, входящие в состав периметра системы сигнализации в обязательно порядке должны блокироваться “на пролом”. Под проломом понимается разрушение части конструкции, в нашем случае дверного полотна, путем выпиливания, выбивания или иного подобного воздействия.

Кстати, если входная дверь имеет остекление, что не редкость для современных объектов, то дополнительно она должна блокироваться датчиком на разбитие. Но такая конструкция, даже обвешанная всевозможными датчиками, является очень уязвимым местом, поэтому владельцу подобного объекта следует принять дополнительные меры по усилению его технической укрепленности.

В идеале входная дверь должна быть глухой — металлической или деревянной полнотелой. Для защиты таких конструкций используются:

• вибрационные датчики;
• извещатель типа “Провод”.

Последний тип представляет собой натянутый с определенным шагом обычный электрический провод сечением 0,35 кв. мм. Схема прокладки и некоторые другие вопросы применения такого датчика рассматриваются на странице про сигнализацию для гаража. Достаточно трудоемкий способ, но хорош тем, что правильном монтаже и обслуживании не дает ложных срабатываний сигнализации.

Вибрационные датчики для дверей используются гораздо чаще — они проще в установке и способны обнаружить попытку проникновения еще до разрушения конструкции. Их минусом можно считать склонность к ложным срабатываниям от вибраций, не связанных с попыткой проникновения — проезд поблизости тяжелого автотранспорта, ремонт в соседнем помещении и пр.

Достаточно часто встречается вопрос — можно ли устанавливать на окна и двери датчики движения? Можно, но следует помнить, что сработают они, когда нарушитель будет уже внутри объекта, то есть раннего обнаружения на произойдет. Кстати, такой способ блокировки называется “на проход”. Если остановиться исключительно на этом варианте, то следует помнить об указанном недостатке.

А вот использование датчика движения как дополнительного способа защиты окон и дверей (в дополнение к разбитию, открыванию и пролому) надежность охраны значительно повышает. Именно поэтому для окон выпускаются комбинированные датчики, содержащие в одном корпусе акустический и инфракрасный поверхностный извещатель типа “штора”.

Также могу посоветовать ознакомиться с материалом про датчики движения и охраны периметра, поскольку окна и двери входят в его состав.

Что такое геркон?

Введение

Поговорим мы в этой статье про герконы, слово геркон расшифровывается как: герметичный магнитоуправляемый контакт. Геркон представляет собой небольшую вытянутую колбу с откачанным воздухом, внутри которого содержится пара гибких металлических ферромагнитных контактов. Контакты по длине перекрываются, но находятся на небольшом расстоянии друг от друга, этих контактов может быть несколько, на разные включения (замыкание или размыкание). При поднесении магнита к геркону контакты замыкаются (или размыкаются).

Герконы могут использоваться в датчиках (например датчик скорости на велосипеде), выключателях и пр… Раньше герконы использовались в реле, поверх геркона наматывалась катушка в несколько сотен витков (сопротивление обмотки может достигать 500-1500 Ом) и при подаче напряжения контакты геркона замыкались, сейчас реле с герконами редко где используются.

Достоинства герконовых реле Полная герметизация контакта позволяет их использовать герконовые реле в различных условиях влажности, запыленности и т. д. Высокое быстродействие, что позволяет использовать герконовые реле при высокой частоте коммутаций. Гальваническая развязка коммутируемых цепей и цепей управления герконовых реле.6. Расширенные функциональные области применения герконовых реле. Надежная работа в широком диапазоне температур

Недостатки герконовых реле: Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от внешних воздействий. Хрупкий корпус герконов, чувствительный к ударам. Малая мощность коммутируемых цепей у герконов. Возможность самопроизвольного размыкания контактов герконовых реле при больших токах.

Герконы на схемах обозначаются следующим образом:

Особенности и преимущества герконов: Как уже говорил, контакты геркона находятся в вакууме или в инертном газе и как следствие при работе они слабо обгорают, даже если при замыкании или размыкании между контактами возникает искра. Герконы достаточно долговечные, если не бить геркон и не пропускать очень большие токи, то срок службы геркона бесконечен. Герконы в работе почти бесшумны, слышно только цоканье контактов. Относительно высокое быстродействие.

Недостатки герконов: Герконы очень хрупкие, корпус герконов как правило изготовлен из хрупкого стекла, следовательно их нельзя использовать в условиях сильных вибраций и ударов. Для их срабатывания нужно создать или приложить магнитное поле. Иногда контакты герконов залипают, такое происходит после прохождения больших токов и проскакивания искры при срабатывании контактов, такой геркон необходимо заменить, герконы в основном служат для коммутации небольших токов. Ниже на рисунке Вы можете увидеть фотографию геркона с обгоревшими контактами.

Применение герконов

Как уже говорилось, чаще всего герконы применяются в системах охранной сигнализации, ставят их на дверь, окна… при открывании двери мимо геркона проходит магнит (который расположен на двери) и замыкает геркон. Можно сделать включение какого либо устройства при поднесении магнита к геркону, например включение компьютера, или сделать так чтобы двигатель скутера заводился только после того как поднесут к датчику магнит, ставить в качестве датчиков контроля положения, сделать так чтобы при поднятии какого либо предмета сработала сирена, или прикрепить геркон на колесо велосипеда для контроля скорости, давайте рассмотрим такую схему ниже!

Батарейку можно использовать и на 1.5 вольт, все зависит от типа прибора индикатора, который вы будете использовать, номинал резистора R1 подбирается экспериментально так, чтобы при максимальной скорости стрелка прибора была почти на максимуме. Конденсатор С1 задает время спада стрелки прибора. Геркон крепится на вилке велосипеда, а магнит на спицу колеса. Расстояние от геркона до магнита должно быть минимальным. При вращении колеса магнит периодически будет проходить мимо геркона и замыкать его контакты.

Источник

Установка датчиков открытия двери

Извещатель открытия двери просты в установке. С помощью хорошего сильного клея (или двухсторонней клейкой ленты), прикрепите одну часть датчика к двери, а другую – к коробке. При этом магнит крепится на дверном полотне, а геркон с подключаемыми проводами (если извещатель проводной) на раме, при этом провода можно спрятать за дверными откосами.

Датчик лучше располагать ближе к краю двери (на противоположной стороне от петель) и желательно в самом верху, чтобы исключить случайное сбитие.

Правильный монтаж датчика открытия двери

Две части должны монтироваться прямо рядом друг с другом, с небольшим промежутком между ними. Если они расположены слишком далеко или не параллельны друг другу, части не смогут взаимодействовать, что приведет к не взаимодействию геркона и магнита.

Схема работы герконового датчика

Для обеспечения замыкания электромагнитной сети герконового датчика и осуществления его работы магнитная часть системы крепится на открываемой конструкции (окно, дверь или ворота), а сам геркон на дверной или оконной коробке. Если дверь закрыта, магнитное поле действует на контактную сеть геркона, замыкая электромагнитную цепь. Датчик охранной системы показывает, что входная группа закрыта. Стоит открыть дверь – магнит перестает действовать, размыкает цепь, заставляя тем самым срабатывать сигнал тревоги.

В документации на датчик есть вся необходимая информация для установки его своими руками.

В зависимости от конструкций, на которые устанавливается геркон, датчики делятся на несколько видов:

• Датчики скрытого монтажа для стальных конструкций
• Датчики скрытого монтажа для магнитопассивных конструкций
• Датчики наружного монтажа для стальных конструкций
• Датчики наружного монтажа для магнитопассивных конструкций

Тип устанавливаемого геркона определяется в соответствии с массивностью конструкции и материалом, из которого она изготовлена.

Как обмануть Геркон

Громадное число клиентов, которыми на сегодняшний день располагает СпецЛаб, не может не приносить свои плоды. Постоянные отзывы и обмен опытом прибавляют практических знаний. Вот и последняя новость не осталась без внимания. Недавний клиент поделился своим способом применения детектора фона. Кстати, он пришел к нам именно за аналитической системой – другие способы самосохранения для него уже умерли.

Его небольшой по сегодняшним меркам супермаркет преимущественно продовольственных товаров имеет 82 двери, ведущие в различные коридоры и выходы. Его сигнализация сделана по самому последнему слову техники, стоит одна из самых дорогих систем безопасности. Проект производила очень известная, соответственно, опытная компания.

Как оказалось, вошли спокойно через дверь. Хотя и отмечается, что каждая дверь была оборудована герконом и индикацией открытия, двумя самозапирающимися при закрывании замками (электрическим и механическим), доводчиком. Любое открытие в ночное время приводило к вою сирены.

Обезвредить сам геркон было невозможно, т.к.:

• геркон находится внутри, т.е. подступиться к нему снаружи невозможно,

• закрытую дверь надежно удерживают два замка,
• сигнализация имеет алгоритм оповещения, если дверь не закрыта более 30 секунд,
• любое открытие двери сопровождается выводом камеры на тревожный монитор данного участка объекта.

Перечисленное обозначает, что по окончании рабочего дня не закрыть какую-либо дверь просто невозможно. «Даже теоретически» – как утверждал установщик.

Однако ночью при открытии двери сигнализация не сработала. Как выяснилось, и не могла, даже теоретически. Обойти заумную технику смогла нехитрая подготовка ограбления. В рабочее время кто-то привесил к геркону магнит, а вечером при выходе кто-то из толпы уронил бумажный журнал в дверной проем, который не позволил двери закрыться.

Все остальное было делом техники, т.к. сигнализация не предполагала, что можно было войти незамеченным через дверь. Датчики движения были отстроены по высоте, чтобы не срабатывать на грызунов, многие проходы просто нельзя было охватить, т.к. там шла работа и ночью. В общем, грабители слились со своими и вынесли «всего» на 800 000 рублей. Хоть сумма и не велика для хозяина, но неприятный осадок остался.

Как показывает практика, Геркон можно обмануть

Соответственно, неприятный разговор заставил начальника безопасности посуетиться

Его привлек наш алгоритм «Внимание!», который способен выявлять нестандартные движения людей, например, прикрепление магнита к геркону. Подобное поведение подпадает под «Опасную площадь» и(или) «Опасные зоны», что отражается на экране ускоренного просмотра

Быстрый просмотр после закрытия магазина всех «опасностей» в системе GOALcity дает информацию о том, чего не смогли предусмотреть разработчики самой современной сигнализации. Однако речь сейчас не об этом.

Перед начальником безопасности встал совершенно конкретный в его случае вопрос – как определить, что двери действительно закрыты?

Со слов клиента, были идеи ставить по два геркона, дублирование ИК датчиком сразу отпало ввиду постоянного хождения мимо дверей, обход охраны требует дополнительного штата и не гарантирует надежность, т.к. охранники не зарабатывают достаточно много, чтобы не пойти на соблазн… В какой-то статье мы описывали недостаток фонового детектора в том, что он срабатывает на изменение положения двери, принимая ее за оставленный предмет. Кто бы мог подумать, что наш клиент посчитал это достоинством. И действительно, опыт наглядно показал, что фоновый детектор совершенно четко реагирует на неприкрытую дверь

Достаточно зазора в несколько сантиметров, чтобы данный факт отразился на Панели «Внимание!»

• https://secur.ua/signalizatsii/datchiki/datchiki-otkrytiya/
• https://www.goal.ru/security-systems-video/kak_obmanut_gerkon/
• http://electrik.info/main/automation/955-gerkonovye-datchiki.html
• http://intelli.com.ua/ru/oborudovanie/datchik-otkrytiya.html
• https://www.bezpeka-shop.com/catalog/datchiki_otkrytiya_gerkony/
• https://powercoup.by/kak-eto-ustroeno/gerkon.html
