Изготовление дефлектора на трубу дымохода своими руками

Как сделать дефлектор ЦАГИ на трубу дымохода своими руками

Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.

Необходимые инструменты

Вам обязательно потребуется:

• лист плотной бумаги для чертежа и макета;
• маркер для разметки;
• заклепочник для соединения элементов конструкции;
• ножницы по металлу для вырезания деталей;
• дрель;
• молоток.

Не забываем про нужный инструмент, перед монтажом дефлектора

Разработка чертежа модели дефлектора ЦАГИ

Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.

Для этого применяются специальные формулы:

• диаметр верхней части дефлектора — 1.25d;
• диаметр наружного кольца — 2d;
• высота конструкции — 2d+d/2;
• высота кольца – 1,2d;
• диаметр колпака — 1,7d;
• расстояние от основания до кромки наружного кожуха — d/2.

Где d – это диаметр дымовой трубы.

Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.

Диаметр печной трубы, см	Диаметр внешнего кожуха, см	Высота внешнего кожуха, см	Диаметр выходного отверстия диффузора, см	Диаметр колпака, см	Высота установки внешнего кожуха, см
100	20.0	12.0	12.5	17.0…19.0	5.0
125	25.0	15.0	15.7	21.2…23.8	6.3
160	32.0	19.2	20.0	27.2…30.4	8.0
20.0	40.0	24.0	25.0	34.0…38.0	10.0
25.0	50.0	30.0	31.3	42.5…47.5	12.5
31.5	63.0	37.8	39.4	53.6–59.9	15.8

Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.

Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.

Пошаговая инструкция

Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.

Порядок действий следующий:

1. Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
2. С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
3. По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
4. Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
5. Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
6. Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
7. Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.

Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

Принцип работы и устройство дефлектора на дымоход

Перед тем, как приступить к изготовлению дефлектора на дымовую трубу своими руками, нужно, в первую очередь, узнать его устройство, чертежи и понять принцип его работы. Итак, такие устройства, несмотря на их множественные разновидности, состоят из основных трех частей: диффузор, цилиндр и, непосредственно, колпак

Не стоит забывать и о, казалось бы, незначительной, но на самом деле, важной составляющей дефлектора – отбои кольцевого типа

Несмотря на разнообразие видов дефлекторов на дымоход, принцип их работы идентичен:

Движению воздушных потоков, которые попадают в дымоход, мешают стенки цилиндра, который расположен в верхней части дефлектора

Получается так, что воздушные потоки ударяются об него и доля воздушной массы из струи движется вверх по самому цилиндру, прихватывая с собой дым, который выходит из дымохода.
По итогу, получается, что скорость движения выхода дыма из трубы становится больше, при этом, тяга увеличивается в разы, что в свою очередь, увеличивает эффективность работы самого дымохода.
При наличии дефлектора, совсем неважно, какова скорость движения потока воздуха извне, и с какой стороны дует ветер, потому как в цилиндре имеются специальные зазоры, которые и подсасывают дым воздухом.

Предназначение дефлектора

Установка дефлектора позволяет решать следующие задачи.

Предохранять трубу дымохода от засорения и попадания влаги. В межсезонный период на ней могут делать гнезда птицы, дымоход забивается снегом, в него попадает большое количество воды во время дождя

Дефлектор полностью исключает появление таких проблем.

Без дефлектора дымоход быстро засоряется и нуждается в чистке

Уменьшать негативное воздействие климатических факторов на показатели тяги дымохода. Как уже упоминалось, погодные условия могут быть настолько неблагоприятными, что становятся причиной появления обратной тяги – очень опасного явления.

При наличии обратной тяги дым и угарный газ идут в помещение, а не в дымоход

Увеличивать КПД дымоходов в пределах 15–20%. За счет этого появляется возможность регулировать их минимальную длину, улучшать внешний вид фасада строения, уменьшать затраты на монтаж элементов.

Дефлектор позволяет минимизировать затраты на монтаж дымохода

Гасить искры. Это дополнительная функция дефлектора, она имеет важное значение во время определения категории пожарной безопасности крыши.

Дефлектор гасит искры, препятствуя случайному возгоранию. Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса

Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора

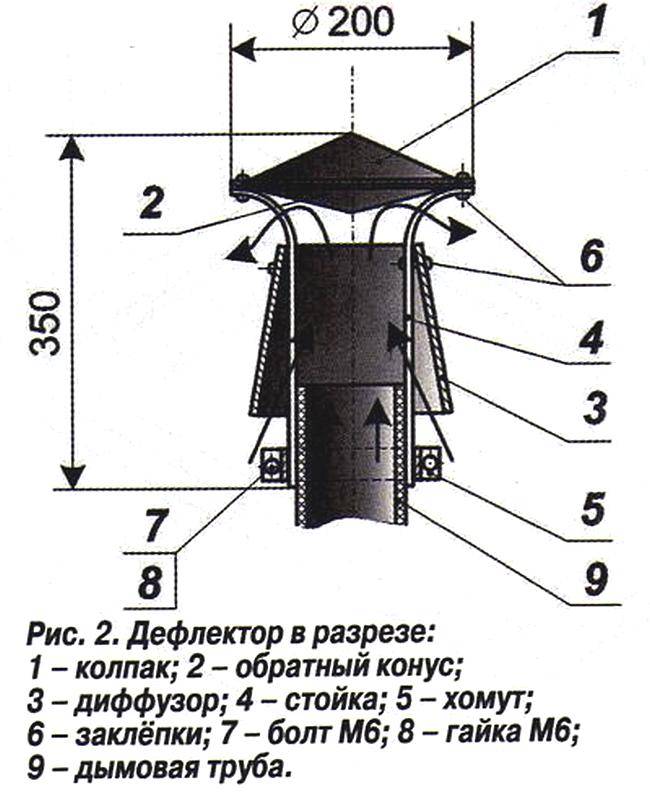

Дефлектор состоит из трех главных элементов: диффузора, зонта и корпуса. Диффузор изменяет скорость движения продуктов горения в трубе дымохода, зонт защищает ее от попадания воды и мусора, а корпус рассекает воздушные потоки и создает разрежение для увеличения тяги. Есть модификации с установленной защитной сеткой, но такое дополнение немного ухудшает эксплуатационные характеристики дефлектора.

Стандартная конструкция дефлектора

Действие дефлектора объясняется эффектом Бернулли: скорость движения воздушных потоков имеет прямую связь с давлением в канале. Воздух увеличивает скорость движения в суженом диффузоре, за счет этого уменьшается давление в корпусе и увеличивается тяга в дымоходе.

Механизм действия дефлектора основан на эффекте Бернулли

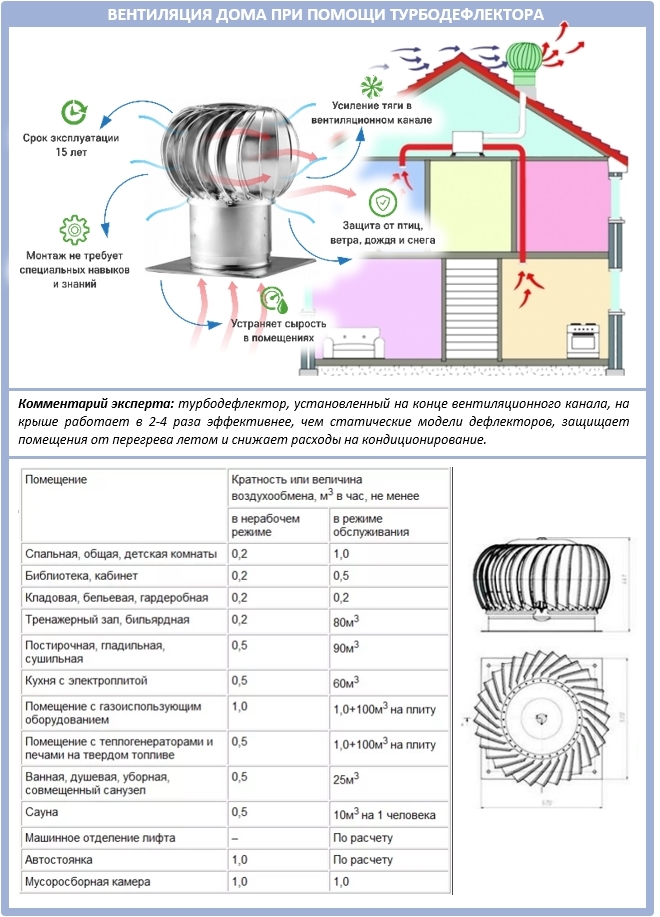

Турбодефлектор

Часто возникающей проблемой при строительстве газоотводящих каналов считается слабый уровень тяги. Некорректная циркуляция приводит к тому, что воздух из здания не выходит наружу. Дым от котла также способен попадать внутрь помещения. Чтобы избавиться от пробелмы нужно поставить на дымоход или вентилирующую конструкцию турбодефлектор.

Рассматриваемый элемент больше подходит для систем с естественным методом вентилирования. Прибор включает в себе несколько компонентов. Его структура включает в себе головку с лопастями, монтированную на основание посредством специальных подшипников, обладающим нулевым показателем сопротивления. Такая структура прибора позволяет ему крутиться со стабильной скоростью. Это свойство характерно даже для работы в условиях порывистого ветра.

Прибор имеет довольно интересный принцип действия. Потоки воздушных масс, направленные на лопасти, сдвигают с места головку изделия. Это приводит к разряжению среды внутри канала и улучшает показатели тяги. Чтобы турбодефлектор начал работать скорость движения ветра должна быть не меньше 0.5 м/с. Отзывы потребителей свидетельствуют о более высокой эффективности данного прибора, чем у его аналогов.

Принцип работы турбодефлектора

Ключевое свойтсво турбо дымоходов состоит в том, что вектор вращения головки прибора не меняется. С какой бы стороны не шли потоки воздуха, прибор крутиться в одном направлении

Это важно при создании отводящих конструкций газовых котлов и колонок. Даже при сильном воздействии ветра огонь в агрегате не погаснет

Ротационные дефлекторы могут быть поставлены на каналы с разным сеченем.

Их ставят на основания такой формы:

• плоской квадратной;
• квадратной;
• круглой.

Купить турбодефлектор можно для создания дымоходов котлов или вентилирующих конструкций. Турбину применяют как для жилых зданий, так и для промышленных сооружений. В сельском хозяйстве рассматриваемый прибор применяют для отведения газов и паров воды. Его также используют для экономии электрической энергии. Это позволяет сильно снизить энергетические издержки. Турбо вентиляция также годится для сооружений различных спортивных комплексов и бассейнов.

Рассматриваемые приборы с размером от одиннадцати до двадцати сантиметров ставят для модернизации вентилирующих конструкций погребов или ангаров. Для комнат с площадью до пятидесяти квадратных метров нужны турбодефлекторы от двадцати до тридцати двух сантиметров. Изделия с размером до шестидесяти восьми сантиметров применяют для больших зданий. Например, многоквартирных домов, складов и т. д.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Что такое дефлектор и зачем он нужен?

Устройство дефлектора трубы дымохода достаточно простое и более того, умело мастеру не составит труда самостоятельно изготовить подобное приспособление. Зачем, для чего он нужен? Главная задача любого устройства – это усиление тяги в дымоходе, происходит это за счет отклонения воздушных масс. То есть, для понимания нужно знать простые физические процессы. Ветер наталкивается на определенное препятствие, в соответствии с чем, в зоне под «колпаком» оказывается пространство с низким давлением, таким образом, тяга и усиливается.
Исходя из расчетов специалистов, тяга при использовании таких приспособь, увеличивается, в общем, на 25%. Кроме того, довольно не плохо, «колпак» защищает канал от попадания всевозможного мусора, заносимого ветром или птицами. Стоит учесть, что работает дефлектор без изменений в любую погоду.

Монтаж устройства

При монтаже дефлекторная головка одевается на трубу дымохода и закрепляется хомутами

Чтобы дымовая труба была надежно защищена в верхней своей части, важно правильно установить готовый дефлектор на ее оголовок. Для проведения этой операции потребуется приготовить следующие инструменты и элементы крепежа:

• электродрель с комплектом сверл;
• полный набор накидных ключей;
• крепежные резьбовые шпильки и гайки к ним;
• специальные соединительные хомутики.

Также нужно запастись лестницей подходящей длины, позволяющей подниматься на крышу дома и перемещаться по ней. Кроме того, потребуется подготовить отрезок трубы диаметром, превышающим тот же типоразмер трубного канала.

Установку турбодефлектора для дымохода выполняют в следующем порядке:

1. На верхнем участке дымоходной трубы с отступом примерно 8 см от края наносится разметка отверстий для крепежных винтов.
2. Точно такие же отметки делаются на широкой части корпуса.
3. В размеченных точках просверливаются отверстия.
4. В них вставляются винты, а с обратной стороны аккуратно наворачиваются гайки.
5. Готовый рефлектор насаживается на дымоотвод и крепится на оголовке с помощью хомутов.

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Принцип работы и устройство

В основе работы лежит закон Бернулли верный для жидкостей и для газов. При движении газов в канале с уменьшающимся поперечным сечением их скорость возрастает, а давление, оказываемое на границы канала, снижается, возникает разряжение. Если есть связь между окружающим пространством и зоной разряжения, то быстрый поток увлекает за собой, вещество извне.

Дефлектор – это устройство, которое обеспечивает обтекание воздухом или прохождение его через сужающийся канал, при котором появляется зона разреженности непосредственно возле устья дымохода. В область разряженного газа начинают всасываться газы, выходящие из дымохода. В результате ветер, который мог бы вызвать подавление тяги, наоборот начинает ее увеличивать.

Можно добиться 20% прироста тяги даже с самым простым по конструкции дефлектором. Для печей и котлов на твердом топливе это означает лучшее прогорание угля, дров или брикетов, лучшую отдачу теплоты и в результате повышенное КПД установки. Устраняются проблемы, связанные с затуханием пламени или возвратом отработанных газов внутрь помещения.

Устройство дополнительно препятствует попаданию мусора, снега и дождя в канал. Частично это обусловлено наличием корпуса дефлектора, частично тем, что поддерживаемая тяга противодействует засорению.

Виды

Конструкция никак не регламентируется. Любая конструкция, которая не вызывает дополнительного сопротивления и создает разряжение в устье дымохода, повышает тягу оправдывает свою эксплуатацию. Существует несколько типов дефлекторов, которые получили распространение за счет своей практичности и надежности:

• Дефлектор ЦАГИ
• Тарельчатый дефлектор, Astato
• Круглый «Волпер»
• Дефлектор Григоровича
• Н-образный дефлектор

Каждый из перечисленных типов отлично справляется с поставленными задачами. Отличиями являются габаритные размеры и восприимчивость к ветру различных направлений. Недостаток практически всех видов – в отсутствии ветра они сами оказывают сопротивление тяге.

Подобным образом действуют еще несколько устройств: турбовинтовой оголовок (вращающийся дефлектор) и флюгер с экраном.

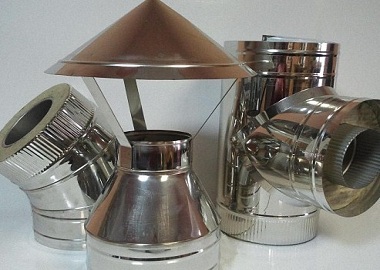

Изготавливается дефлектор из оцинкованной стали, меди и нержавейки. Главное требование – это высокая стойкость к коррозии, ведь устройство будет устанавливаться на дымоход, где проводить ремонтные работы будет чрезвычайно сложно, особенно при работающем котле отопления или печи.

Для вентиляционных каналов, где исключены высокие температуры, могут использоваться полимерные материалы, или полимерные покрытия для металлических конструкций.

Монтаж дымника на кровле

Существует два варианта установки дефлектора: присоединение непосредственно к дымовому каналу и монтаж на отрезок трубы, который позже надевается на дымоход. Второй метод считается наилучшим с точки зрения удобства и безопасности, ведь самый хлопотный этап работы выполняется на земле, а не на крыше.

Нормы по ГОСТу

Выдержки из действующих нормативных документов, касающихся установки дефлектора на трубу, информируют о следующем:

• любые насадки на дымовом канале требуется монтировать таким образом, чтобы они не блокировали путь продуктам сгорания топлива;
• на пологой кровле устье трубы полагается размещать выше ограждений;
• на кровле со скатами оголовок дымоотвода необходимо располагать над коньком, если пространство между ними составляет менее полутора метров, или на уровне конька, когда промежуток от трубы до самой высокой точки крыши колеблется в пределах трёх метров;
• дефлектор запрещается монтировать на участке, где из-за соседних построек создаётся аэродинамическая тень;
• корпус устройства должен хорошо обдуваться независимо от направления ветра;
• вращающиеся дефлекторы не годятся для дымоходов печей, стоящих в домах, которые построены в местности с холодными зимами;
• монтаж круглого дефлектора на кирпичный дымоотвод подразумевает использование специальных переходных патрубков.

Необходимые инструменты

Чтобы установить дефлектор на дымовом канале, требуется найти некоторые инструменты и крепежи:

• электрическая дрель;
• рожковые ключи;
• резьбовые шпильки;
• гайки;
• хомуты;
• две лестницы (одна — для подъёма на крышу, а другая — для перемещения по кровле).

Кроме этого, для установки устройства на дымоотвод понадобится отрезок трубы. Его диаметр должен немного превышать размер дымового канала.

Крепление дефлектора

Дымник соединяют с трубой, выполняя определённые задачи:

1. На подготовленном отрезке трубы в 10 см от кромки обозначают точки, где нужно просверлить отверстия под крепёжные элементы. Аналогичные пометки оставляют на широком участке диффузора.
2. В отрезке трубы и диффузоре сверлом проделывают дырочки. Детали временно соединяют друг с другом, проверяя, совпадают ли верхние и нижние отверстия. Если этого не наблюдается, то изделия признают браком, ведь крепёжные элементы не удастся вставить ровно.
3. В дырочки просовывают шпильки. С двух сторон, и на диффузоре, и на куске трубы, крепежи фиксируют гайками. Их закручивают равномерно, дабы уберечь изделие от деформации.
4. С изготовленным устройством отправляются на крышу. Конструкцию надевают на дымовой канал и стягивают хомутами.

В случае монтажа дефлектора на кирпичный дымоход придётся вооружиться гвоздями и молотком

Действуя так, как написано выше, можно монтировать любое устройство, кроме дефлектора-флюгера, поскольку его конструкция довольно нестандартная.

В случае использования приспособления с розой ветров в дымовом канале сверлом создают 3 дырочки. Отверстия проделывают на одном уровне, чтобы чуть позже вставить в них болты. Эти крепёжные детали погружают в дырочки, когда в срез дымоотвода помещают кольцевую деталь дефлектора-флюгера. В подшипник в виде кольца вставляют ось, на неё поочерёдно нацепляют цилиндр, полотно устройства и колпак. Элементы дефлектора флюгера объединяют кронштейнами или заклёпками.

Самостоятельное изготовление дефлектора

Вначале по чертежам необходимо сделать бумажные лекала

Поскольку дефлектор Григоровича относится к самым простым и легко воспроизводимым типам защитных турбо-устройств, имеющим несложную конструкцию, он больше всего подходит для самостоятельной сборки. Чтобы сделать дефлектор на вытяжную трубу своими руками, потребуются заготовки жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо приготовить следующий комплект инструментов:

• ножницы, предназначенные для резки жести;
• молоток, электродрель и набор сверл;
• сварочный агрегат любого типа;
• разметочный комплект;
• картонный лист;
• саморезы и другие метизы (гайки и болты).

В качестве исходного материала выбран лист оцинковки толщиной 0,8 мм. Помимо них потребуется приготовить комплект стальных полосок заданной ширины. Самодельное устройство собирается в следующей последовательности:

1. Просчитываются размеры проектируемого устройства, для чего используются готовые формулы, приводимые в Интернете.
2. На картонном листе наносится разметка каждого из рабочих элемента будущей конструкции.
3. Вырезаются шаблоны, которые после этого прикладываются один к другому, чтобы убедиться в совпадении контуров.
4. Шаблоны размещаются на поверхности заготовленных стальных листов и обводятся.
5. По полученной разметке с помощью ножниц вырезаются рабочие заготовки.
6. На основе центральной части вырезается форма для диффузора, по краям которой проделываются отверстия для саморезов.
7. Таким же образом формируется заготовка для наружного цилиндра дефлектора.
8. На предпоследнем этапе сборки из 2-х полученных заготовок собирается колпак конусообразной формы.

В завершение по краям верхнего конуса делаются шесть надрезов, служащих для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конусные заготовки своими кромками скрепляются между собой.

Из-за чего дымится труба дымохода?

Дефлектор это приспособление на трубу дымохода, использование которого обеспечивает создание препятствий на пути потока воздуха, который создается ветром. Если говорить проще, то это очень простое, но в то же время высокоэффективное устройство защиты дымохода от различного рода сора, осадков и т.д.

Эксперты утверждают, что для увеличения КПД печи на 25%, достаточно установить дефлектор на дымовыводящую трубу. Для того чтобы он работал эффективно, правильно и без проблем, необходимо, чтобы сам дымоход был установлен, как положено (нужная высота конструкции, ее расположение, правильно выбранное сечение и т.д.).

Нередко случается так, что труба дымохода начинает дымиться, и чтобы эту проблему устранить, для начала нужно выяснить, каковы причины такого поведения конструкции. Итак, первой причиной является усиление скорости и мощности воздушных потоков из-за сильного, порывистого ветра. В данном случае дыму просто «не дают» выйти наружу, задавливая его сильным потоком, заходящим в трубу.

Вторая причина заключается в неправильно выбранном диаметре дымохода (ранее упоминалось о важности этого фактора). В случае если диаметр окажется слишком маленьким, дыму не будет хватать пространства для нормального выхода из трубы

Задымление будет регулярным процессом и в том случае, если сам дымоход неправильно расположен на крыше (как оказывается, даже такие, казалось бы, незначительные детали, могут повлиять на эффективность работы конструкции).

Дефлектор на дымоход: размеры, чертежы, изготовление и монтаж

Если не будет достаточной тяги, работа печи не будет полноценной, об этом знает каждый, кто имеет представление о дымоходных трубах. Для того чтобы в полной мере обеспечить нормальную тягу, нужно, чтобы приток воздуха был достаточным, а газовый вывод осуществлялся вовремя, для этого необходим дефлектор на дымоход. Правильно спроектированные и качественные устройства дымовыводящего типа и обеспечивают правильную и беспроблемную работу любой печи.

На эффективность работы печи и обеспечение нормальной тяги влияют такие факторы как: изменение климатических условий (ветер, пурга, различного рода осадки), наличие мусора, который нередко попадает непосредственно в дымоход и заштыбовывает его.

Для обеспечения нормальной работы трубы, в которой отсутствует наддув, необходим качественный дымоход, который в силах обеспечить своевременный и регулярный вывод продуктов сгорания. Если же рассматриваемый вариант невозможен по каким-либо причинам, наличие такого механизма как дефлектор дымовой трубы – отличный помощник в этом деле. Давайте подробнее рассмотрим тему – как изготовить дефлектор на дымоход своими руками: инструкция и чертежи.

Дефлектор для дымохода своими руками

Каждое приспособление обладает уникальными размерами, которые определяются в зависимости от конструкции дымохода. Высота дефлектора зависит от внутреннего диаметра дымохода, данные представлены в таблице №1.

Таблица 1

Внутренний диаметр трубы, мм	Высота дефлектора, мм
500	600
400	480
200	240
140	168
120	144

Ширина диффузора также имеет зависимость от внутреннего диаметра дымохода. Эти важные моменты стоит учитывать при сборке этого устройства своими руками, а выяснить соотношение можно при помощи таблицы №2.

Таблица 2

Внутренний диаметр трубы, мм	Ширина диффузора, мм
500	1000
400	800
200	400
140	280
120	240

Для собственноручного изготовления устройства необходимо следовать такой последовательности действий:

1. Перед тем, как начать сборку приспособления, необходимо снять замеры с трубы дымохода и составить предварительный чертёж устройства.
2. Далее следует подготовить макеты всех частей дефлектора. Их можно вырезать из картона.
3. Размеры макетов переносятся на металлические листы.
4. На четвёртом этапе из металлических заготовок вырезаются детали для будущего устройства.
5. Производится стыковка отдельных элементов в единую конструкцию. Соединить части самодельного приспособления можно болтами или сваркой.
6. Из металлических полосок изготавливаются фиксаторы для колпака (кронштейны).
7. Конусная часть монтируется на колпак устройства.

Собрать дефлектор простой конструкции несложно, это можно сделать своими руками

Возможные проблемы, связанные с задымлением системы

Чаще всего задымление дымоотводной системы случается по следующим причинам:

• сильные ветровые порывы, вследствие чего воздух под сильным давлением проникает в трубу, что и становится причиной уменьшения силы тяги и задымления жилого помещения;
• слишком узкий дымовой проход, который не в состоянии обеспечить систему нужным уровнем тяги;
• недостаточная высота подъема дымоходной трубы, что не позволяет образоваться нужному давлению и силе тяги в трубе.

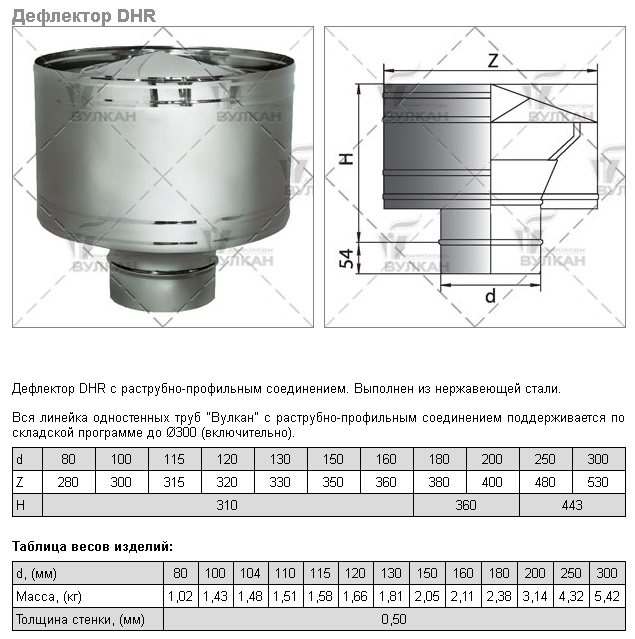

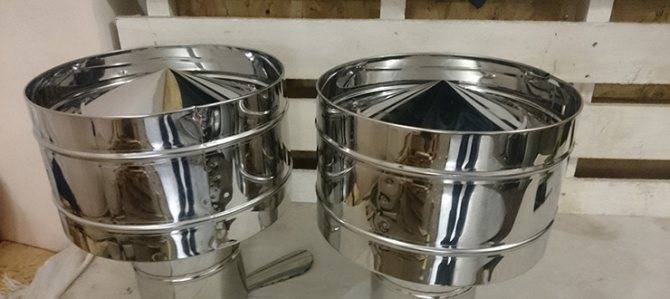

Дефлекторы статистического типа предназначены именно для того, чтобы решить все эти проблемы, позволив дымоходу работать предельно правильно и качественно. Применение данного элемента системы актуально для частных или коллективных вентиляционных и дымоходных систем. Как правило, ограничений по применению этого вспомогательного устройства нет, если место его расположения не будет мешать другим функциям дымохода.

Для каких целей используют дефлектор

Функционирование данного приспособления в качестве ветрозащитного устройства основывается на эффекте подсоса газообразных продуктов сгорания из дымовой трубы при помощи ветра. Дефлектор способен изменить его направление в сторону, наиболее благоприятную для перемещения газов по вентиляционным и дымоходным каналам.

В итоге ветер не уменьшает тягу, а наоборот увеличивает. Сильнее всего ее прирост заметен в трубах, у которых насчитывается от 2 до 4 оборотов. Дефлектор для дымоходов способствует увеличению КПД дымоотводящей конструкции примерно до 20%

Второй важной функцией этого устройства является защита каналов выведения газов от проникновения в них разного мусора и атмосферных осадков

Дефлекторы монтируют:

• как на индивидуальных, так и на общих, коллективного назначения дымоходах, которые создают естественную вентиляцию;
• на стволах мусоропроводов;
• на каналах выведения продуктов сгорания газообразного топлива.

Как рассчитать мощность и количество дефлекторов?

Итак, то, что без свежего воздуха в жилом помещении никак, и какие для этого есть пути решения, вы уже поняли

И то, что ваш дом или квартира будет понемногу проветриваться – уже хорошо, но важно создать действительно качественный микроклимат. Причем для каждого помещения – свои требования

Давайте рассмотрим такой расчет на примере турбодефлектора:

Количество вентиляционных дефлекторов высчитывают по специальной формуле:

• Вентилируемый объем комнаты равен кратности воздуха воздухообмена в час умноженный на объем помещения.
• Количество вентиляционных дефлекторов равно вентиляционному объему в разделенному на производительности дефлектора.

По всем правилам воздухообмен в любом помещении должен происходить в три цикла за один час.

А какой дефлектор для вентиляционной трубы решили устанавливать вы?

Заключение

Устройство дымоходных труб — ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
