Объем и высота колец канализационных колодцев: стандартные размеры и расчеты

Использование колец бетонных: преимущества, маркировка изделий

Для установки септиков показано использование бетонных колец, перекрытий, днища и люков с крышками высокого качества. Производители предлагают:

Элементы с кольцевыми и замковыми соединениями, причем каждое изделие оснащено выступами и выемками, обеспечивающими более прочное совмещение, предотвращающее смещение всей установки в процессе эксплуатации;
Кольца бетонные для отстойников прямые без замков. Элементы стыкуются, герметизируются посредством смесей или герметиков (внутри и снаружи шахты), а также скрепляются скобами металлическими;
Также предлагается кольцо фильтрационное для септика – это тип бетонных элементов с перфорацией. Изделие имеет множество отверстий, расположенных по периметру на равном друг от друга расстоянии, через которые очищенная вода проникает в грунт;
Регулировочные элементы предназначены для регулировки объема отстойника;
Доборные кольца показаны для создания необходимой высоты очистного сооружения.

Преимущества использования колец:

Ценовая доступность. Обустройство септика канализации для дачи обойдется дешевле по сравнению с кирпичными аналогами;
Оперативность монтажа, сокращение временных затрат на создание системы;
Долгий срок эксплуатации (не менее 25 лет);
Доступность физическая, смотровая, посредством сооружения скоб для спуска, смотровых отверстий.

Более того, размеры сооружения могут быть любыми, так как всегда можно нарастить конструкцию посредством дополнительных элементов, выбрав правильный диаметр.

Что касается разновидностей, размеров, то элементы бывают следующего порядка:

маркировка	КС10.9	КС10.85	КС15.9	КС20.9	КС7.9	ПП-10	ПП-10	ПП-15	ПП-15
примечание	С замком	С замком	без замка	без замка		Без люка	С полимерным люком	Без люка	С полимерным люком
Внутренний D (мм)	1000		1500	2000	700	Наружный D1200	Наружный D 1200	Наружный D 1700	Наружный D 1700
Высота (мм)	900		900	900	900	130	130	140	150
Толщина	80		90	90	70	—	—	—	—
Вес (кг)	550		850	1350	360	200	240	600	680

Таким образом, зная главные характеристики, объем колец, можно произвести расчет затрат, учесть размеры, которые может иметь канализация для дачи или дома, а также прикинуть общий объем работ. При использовании специальной техники, нижний конструктивный элемент лучше выбирать с дном, для обеспечения более эффективной герметичности всего септика.

Схема функционирования канализации

Принцип работы вариантов септиков 2-й и 3-й схожие.

Первый этап

На этом этапе стоки разделяются и частично осветляются. В отдельных случаях первый этап проходит в одной емкости, бывает, что в двух – обе из бетонных колец.

Первая емкость – накопительная. В ней собираются все стоки, которые поступают от всех точек канализации дома. Запуск системы провоцирует «брожение», за счет чего образуются газы, которые вытесняют из ямы воздух, способствуя быстрому размножению анаэробных бактерий. В результате получается следующее первичное разделение стоков:

избыточное количество газообразных частиц вытесняется в соседнюю камеру, выводится через вертикальный отвод либо фановую трубу;
фекалии, по закону физики, оседают на дно;
более легкие фракции поднимаются ближе к поверхности;
в середине место осветленным жидким стокам, которые по специальной трубе перемещаются дальше в последующую емкость.

Во второй емкости идут те же процессы и по тому же принципу, что и в первой: более тяжелые фракции, которые не успели осесть в перовой емкости и перешли сюда, оседают на дно, газы поднимаются вверх через вентиляцию наружу, также есть средний слой уже еще более осветленной жидкости. Последние переливаются в следующую камеру.

Особенности работы септика

Щебеночная подушка

Щебеночная подушка используется и при отсутствии дна у фильтрующего колодца

Схема установки септика такова, что бетонные кольца необходимо скрепить между собой металлическими пластинами с болтами или скобами. Целью таких действий является предотвращение сдвига колец вследствие пучения грунта.

Гидроизоляция швов

Немаловажным фактором при монтаже является гидроизоляция швов. Обычной гидроизоляции не достаточно, так как она не обеспечивает полную изоляцию фекальных вод. Поэтому делают специальную изоляцию гидроизоляционными составами.

Внутренняя гидроизоляция швов и поверхности колец

Для внешней гидроизоляции бетонных колец используют обычный рубероид или специальную мастику.
Для внутренней гидроизоляции бетонных колец используются специальная мастика или жидкое стекло.

Внешняя гидроизоляция колец из бетона

Каждая секция септика должна иметь люк, который будет обеспечивать доступ к необходимой секции в любое время.

Расчет объема резервуаров

Одним из ключевых условий бесперебойной работы очистного сооружения является грамотный расчет его объема.

Чтобы правильно рассчитать объем септика, необходимо ориентироваться на три параметра:

Количество людей, которые живут в доме постоянно.
Суммарный суточный объем канализационных отходов на одного человека.
Промежуток времени, за который органические вещества успевают полностью переработаться.

При расчете берут за основу, что среднесуточный объем стоков на одного домочадца составляет 200 литров. А на переработку органических веществ внутри очистного сооружения в среднем уходит до трех суток.

При расчетах стоит также брать дополнительный запас в 15-20%. Он позволит избежать перелив нормы в случае временного увеличения числа домочадцев и пребывания в доме гостей в течение нескольких дней.

Так для семьи из четырех персон потребуется сооружение вместительностью 200 л х 3 сут. х 4 чел. = 2,4 куб. м. Округляем значение и получаем, что для семьи из 4-х персон нужен септик вместительностью 2,5-3 л.

Самостоятельное строительство

В том случае, если резервуары септика будут строиться самостоятельно, производить расчет нужно будет обязательно. Строить «на глазок» невыгодно. Если камеры будут слишком маленькими, то септик не будет справляться с нагрузкой и вода будет очищаться некачественно. Если же камеры будут чрезмерно большими, то хозяева просто напрасно потратят деньги на сооружение неоправданно больших камер.

От чего зависит?

Чтобы септик работал эффективно, необходимо, чтобы стоки, попадая в него, оставались внутри не менее 72 часов. Только в этом случае они успеют хорошо отстояться. Таким образом, необходимо выбрать такой объем камер, который бы вмещал стоки, образованные на обслуживаемом объекте в течение трех суток.

Из вышесказанного можно сделать вывод, что объем камер-отстойников напрямую зависит от расхода воды в доме. А расход, в свою очередь, зависит от следующих факторов:

количества жильцов;
набора сантехники.

Формула

Как определить расход воды в доме? Как правило, при строительстве септика пользуются формулой, позволяющей определить объем камер. Выглядит формула так:

V = 1,2 x N x Q x 3,

при этом:

символом V обозначен общий объем камер очистного сооружения;
символом N обозначено число пользователей;
цифра 1,2 – это поправочный коэффициент, который используется для создания определенного запаса;
цифра 3 – это количество суток, которое вода должна провести в камерах, это число определено строительными нормами;
символом Q обозначен расход воды одним пользователем за сутки.

Как определить расход воды?

Формула довольно роста, но возникает сложности с определением суточного расхода воды на человека. Раньше было принято принимать при расчетах, что за сутки каждый пользователь расходует в сутки от 15 до 20 декалитров воды.

Однако данный показатель не учитывает того, что количество сантехники и бытовой техники в современных домах увеличилось. Сегодня даже на дачах люди устанавливают посудомоечные и стиральные машины, а также биде, джакузи и даже небольшие бассейны.

Поэтому если расчет ведется для дома со стандартным набором сантехники (унитаз, мойка, умывальник, душкабина), то можно принять расход на каждого члена семьи равным 15 декалитрам. Если вместо душкабины установлена ванна, то следует принять для расчетов цифру равную 20 декалитрам на каждого человека.

Если же в доме установлена дополнительная сантехника, то расход воды будет увеличиваться. Так, при установке стиральной и посудомоечной машины следует прибавить около 30 литров.

Если планируется установить биде, то следует приплюсовать еще 40 литров. Если же в доме будет устанавливаться джакузи или мини-бассейн, то объем «добавки» зависит от вместимости этих элементов сантехники.

Если же производится расчет объема камер септика, установленного на малом коммерческом объекте (например, в офисе), то расход воды будет относительно небольшим, даже если пользоваться канализацией будет 15 или 20 человек. Так как на таком объекте не устанавливаются ванны и душевые кабины.

Колодец

Объем колодца:	2.9 м 3
Расходы
Стоимость копания колодца:	1450
Стоимость вывоза грунта:	580
Итого:	2030

D1- Верхний диаметр колодца D2- Диаметр дна колодца H- Глубина

Дополнительно можно указать стоимость копки колодца и стоимость вывоза грунта.

Примечание

Программа вычисляет стоимость земельных работ. Для этого дополнительно следует указать цену за рытье и вывоз грунта за 1 кубический метр.
Калькулятор выполняет чертеж колодца. Из раскрывающегося списка можно выбрать масштаб чертежа — 0,5-3.

Теория

Колодец — сооружение, с помощью которого добывают грунтовые воды. Колодец обычно представляет собой вертикальное углубление с укрепленными стенками и механизм подъёма воды на поверхность. Колодец шире скважины.

Формула

Чтобы вычислить объем колодца в виде цилиндра используйте формулу:

Чтобы вычислть объема фигур в виде конуса используют формулу:

Источник

Преимущества и недостатки

Преимуществами бетонных колец для использования в строительных целях являются следующие свойства конструкции:

долгий срок службы (более 10 лет);
доступная цена;
простая установка за счёт правильной геометрической формы;
высокая прочность и надёжность эксплуатации.

Однако при наличии ряда достоинств бетонные кольца имеют два существенных недостатка:

дополнительные расходы на доставку и установку – большой вес конструкции не позволит установить её самостоятельно, поэтому потребуются услуги спецтехники;
неравномерная нагрузка на большую массу кольца, может привести к образованию сколов и трещин.

Как посчитать объем колодца?

Объем воды колодца узнают по тому, сколько колец погружено в воду. Сколько воды в одном кольце можно рассчитать самостоятельно, вспомнив из учебника геометрии, что объем равен площади дна, умноженной на высоту. Площадь дна вычисляется по формуле S = πR2. Проведя расчеты, находим значение R и далее вычисляем площадь кольца и умножаем на высоту. В общем, не сложные расчеты, но отнимающие время.

Поэтому мы предлагаем вам воспользоваться нашим онлайн калькулятором расчета объема колодца, который не только посчитает, сколько воды может уместить ваша скважина, но и также поможет рассчитать стоимость копания и вывоза грунта. Все, что от вас нужно, это ввести в таблицу глубину колодца, его верхний и нижний диаметр, а также и стоимость земляных работ и вывоза грунта за кубический метр.

Программа даже посчитает общую стоимость всех работ.

Разработка грунта

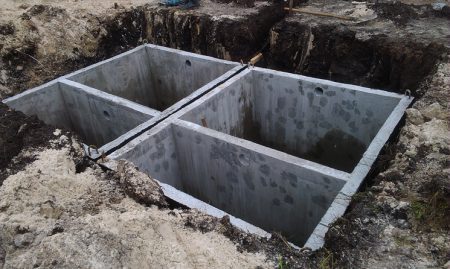

Рекомендуется рыть один котлован, неважно какой вид септика выбран. Если септик состоит из нескольких камер, то котлован роют также общий просто большой, чтобы вместил в себя все запланированные камеры

Рыть можно вручную, можно вызвать специализированную технику. Первый вариант – дешевле. Подходит для тех, кто хочет сэкономить. Можно рыть самому, можно нанять одного либо нескольких человек для выполнения данной работы. Второй вариант – достаточно дорогой. Но его преимущество в том, что если в первом случае на рытье котлована уйдет не меньше одного дня, то здесь потребуется 2-3 часа, не больше.

В рамках закона, о чем уже было написано выше, септик любого вида должен в обязательном порядке иметь бетонное основание и гидроизоляцию, чтобы избежать просачивания либо протекания фракций и стоков в грунт. Поэтому порядок работ следующий. Дно выгребной ямы в обязательном порядке требуется утрамбовать. Затем укладывают слой рубероида – это гидроизоляция. И на него сверху заливают бетонный постамент.

А вот месторасположения фильтрационного колодца, напротив, не нужно утрамбовывать. Здесь должен быть свободный грунт, чтобы жидкость спокойно могла просачиваться вниз. Часть грунта заменяют щебнем, образуя так называемую подушку высотой не менее полуметра. Подушка выступает фильтром, выполняющим две функции. С одной стороны, она позволяет доочиться воде, с другой – свободно уходить в грунт.

Одновременно ведется рытье траншеи под трубу канализации, которая идет от дома к септику. Глубина траншеи должна быть больше глубины промерзания в конкретном районе страны. Если по каким-то причинам траншея роется меньшей глубины, то укладывают греющий кабель, благодаря которому стоки в трубе не замерзнут

Важно учитывать, что трубу закладывают под уклоном – 2 см на метр трубы. Если уклон не сделать, то стоки не будут свободно протекать, а значит, вся система не будет функционировать

Если над местом, где прокладывается труба, есть дорога, по которой ездят автомобили, то трубу необходимо уложить в гильзу. Гильза может быть бетонная либо металлическая. Данная мера необходима во избежание смешения трубы, т. к. ее смешение может привести к повреждению системы канализации.

Инструкция к онлайн калькулятору по расчету объема и стоимости колодца

Значения размеров заполняйте в метрах:

H – глубина колодца, зависит от его назначения: ревизионный (для установки приборов контроля и учета, арматуры, эксплуатации сети) или водоснабжающий. Глубина ревизионного колодца, как правило, определяется глубиной залегания коммуникаций в соответствии со СНиП 2.04.03-85. H колодезя обеспечивающего водой определяется тем, насколько глубоко залегает водоносный пласт в районе Вашего участка. Узнать этот параметр точно возможно с помощью геоморфолога (это специалист по рельефу поверхности) или разведывательного бурения, однако для определения примерной стоимости копки колодезя достаточно поинтересоваться у соседей, какой глубины их колодцы. Зачастую вода, пригодная для хозяйственных нужд (полив, стирка) находится на глубине до 15 метров под землей, а для питья и приготовления пищи – глубже

Важно: питьевая вода – должна соответствовать требованиям ГОСТ 2874-82 и СанПиН 4630-88

D1 – верхний диаметр колодца, этот размер определяется тем, какие бетонные кольца вверху колодца Вы будете использовать. Параметры колец регламентируются ГОСТ 8020-90, а также ДСТУ Б В.2.6-106:2010 (от 0,7 м до 2 м). Для канализационного коллектора следует выбирать диаметр больше (2 м вариант часто является оптимальным). Это способствует хорошему дренажу сточных вод. Для газопроводных и электромонтажных магистралей диаметр колодца выбирают исходя из удобства монтажа и надежности защитной конструкции. Для водоносного колодца предпочтительный небольшой диаметр (до 1 м), поскольку в таком случае уровень воды будет значительно выше и ее легче будет достать. Однако слишком малый размер затруднит чистку обслуживание.

D2 – нижний диаметр, зависит от используемых колец в донной части колодца.

Если диаметр колодца одинаковый вверху и у дна, введите равные значения для D1 и D2.

Также укажите стоимость выполнения земляных работ за 1 кубический метр, цену вывоза грунта (за 1 м 3 ) в Вашем регионе и нажмите «Рассчитать».

В результате калькулятор высчитает объем колодца (т.е. сколько кубометров земли нужно вынуть для достижения водоносного горизонта), стоимость копания колодца, вывоза грунта и итоговую стоимость указанных работ. Такие данные позволяют оценить реальный уровень финансовых затрат на сооружение колодца и привлечь необходимое количество техники и рабочих для получения хорошего результата. Кроме того, при эксплуатации колодца необходимо его периодически дезинфицировать (желательно 1 раз в год). Посчитав кубатуру колодца легко рассчитать правильное соотношение антибактериальных и обеззараживающих реагентов.

Источник

Установка канализации в частном доме из бетонных колец своими руками

Строительство системы из бетонных колец, как и любой другой канализации, осуществляется поэтапно.

Очередность выполнения работ выглядит следующим образом:

выбор схемы для строительства;
расчет вместительности колодца с учетом количества жильцов;
выбор подходящего места под установку септика;
формирование котлована нужного размера в соответствии с расчетами;
монтаж бетонных колец;

Схема установки септика из бетонных колец

подвод системы труб;
герметизация швов между деталями и стыков;
засыпание конструкции.

Расчет и выбор схемы канализации из бетонных колец

Схема обустройства канализации на основе бетонных колец может предусматривать наличие септика с одной, двумя или тремя камерами.

Если в доме проживает небольшое количество людей, для строительных работ лучше выбрать однокамерную конструкцию, включающую дренажный колодец и отстойник. Двухкамерные системы используются, когда в доме присутствует большое количество сантехнического оборудования, например, ванна, мойки, унитаз, стиральная и посудомоечная машина и т.п. В этом случае канализация будет состоять из двух емкостей и дренажного колодца.

Септик из четырех бетонных колец

Схема также может включать точки размещения бетонных лотков для ливневой канализации, которые устанавливаются по периметру отмостки здания и в других проблемных местах, где может скапливаться жидкость после обильного выпадения осадков. Эта система защитит рельеф участка и фундаментную часть здания от размывания водой.

Оптимальная схема должна учитывать все необходимые для комфортного пользования расчеты, в частности, вместительность колодца. Этот показатель зависит от суточного расхода воды жильцами дома. Среднее количество потребления жидкости одним человеком в сутки составляет около 150-200 л. Чтобы рассчитать оптимальный объем септика, этот показатель нужно умножить на количество людей, проживающих в доме на постоянной основе. К результату нужно добавить 20%, которые покроют незапланированный перерасход и стоки ливневой канализации.

Схема установки септиков из двух бетонных колец

Чтобы узнать необходимое для изготовления септика количество колец, нужно общий объем отстойника разделить на объем бетонного изделия.

Подготовка участка под строительство канализации для частного дома из бетонных колец

После того как составлена и рассчитана схема канализации, подбирается место для монтажа колодца.

При этом стоит учитывать определенные требования:

минимально допустимое расстояние между домом и септиком составляет 10 м;
уровень перемещения грунтовых вод должен пролегать ниже той отметки, где будет размещаться дно колодца;
минимально допустимое расстояние между источником питьевой воды и септиком составляет 50 м.

Подготовка участка под строительство канализации

Зону под застройку необходимо очистить от мусора и камней. Далее, выкапывается котлован, размер которого способен вместить дренажный колодец и камеру септика с запасом по 30 см с каждой стороны. В тех местах, где будут установлены накопительные камеры, следует выполнить бетонную заливку. Таким образом, исключается проникновение отработанной жидкости в почву и ее загрязнение. Затем необходимо сформировать дренажный слой в виде песчаной подушки. Рекомендуемая толщина – 30-50 см.

В качестве альтернативы бетонированию можно использовать бетонные кольца, оснащенные глухим дном. Эти изделия защитят окружающий грунт от загрязнения стоками. Под дренажным колодцем нужно сформировать подушку, состоящую из гравия, щебня и песка. Ее минимальная толщина – 50 см.

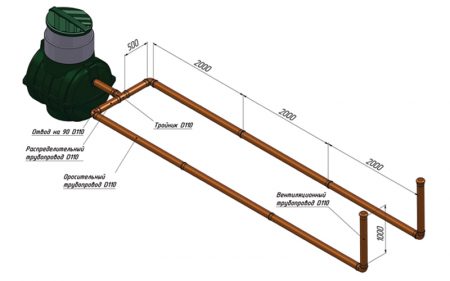

Подвод труб к канализации

Достоинства и недостатки железобетонных колец

Обычно сооружения из колец монтируются под землёй. Особенности среды расположения могут оказаться разными. Это и грунтовые воды, и критические значения рН почвы (её излишняя кислотность или щёлочность), температурная разница между элементами сооружения, находящимися в земле и частично над поверхностью.

Поэтому монтаж сооружений из бетонных колец требует предварительного рытья котлована. Дело это трудозатратное, требующее применения специализированной техники. А так как вес этих изделий редко бывает меньше 200 кг, то для установки и градуирования элементов колодца требуется ещё и кран либо манипулятор. Так что вес – один из недостатков этих конструкций.

Второй «минус» – гигроскопичность изделий из бетона и необходимость гидроизоляции сооружений из них, особенно в стыках между элементами.

Но достоинств этого рода изделий превышают их недостатки. К достоинствам можно отнести:

Сроки эксплуатации. При надлежащем качестве изготовления и правильном составе бетонной смеси – минимум полстолетия. В оптимальном случае можно рассчитывать и на вековой срок службы, и даже больше.
Экологичность. Выдержанный более 28 дней после отливки бетон не выделяет из себя никаких вредных веществ.
Экономичность. Для устройства колодцев и септиков бетонные кольца – самый бюджетный материал по соотношению цены и качества.
Механическая прочность. Сюда входят устойчивость к грунтовым подвижкам и давлению грунтовых вод. Запас механической прочности бетонных колец к таким воздействиям как минимум трёхкратный.
Быстрый монтаж. Предельные значения по массе у бетонных колец обычно не превышают 300-500 кг. При наличии бригады здоровых мужчин в самом крайнем случае можно обойтись и без использования техники. А если имеется кран-манипулятор, смонтировать колодец из сборных элементов можно очень быстро.
Универсальность. Септики, коммуникационные туннели, колодцы питьевые или канализационные – вот неполный перечень применения колец из бетона.
Простота ухода. Ровной поверхность стенок внутри и снаружи делает их очистку быстрой, и не требует сложных подручных инструментов.
Замковое соединение. Такие кольца имеют на торцах паз с одной стороны и аналогичный по форме выступ на другой стороне. Смонтированные «поэтажно», практически не требуют дополнительной гидроизоляции. Главное – перед монтажом тщательно очистить пазы от посторонних предметов и скоплений пыли.
Сквозные кольца. Имеют плоские гладкие торцы. Соединяются с помощью металлических закладок сваркой и цементным раствором в стыках. Монтируются таким способом в грунтах, где нет опасности смещения земляных слоёв.
Доборные кольца. Их применяют при высотах колодца или септика отличающихся от стандартных.
Фильтрационные. Устанавливаются при обустройстве фильтрационных колодцев. Имеют по всей поверхности стенок равномерно расположенную перфорацию.
Дополнительные конструкции. Это плиты дна и перекрытий (обычно с отверстиями для люков).

Расчет объема скважины и коммуникационного средства

Вычислить этот показатель можно по формуле:

где R — радиус внутреннего сечения обсадной трубы, а Н — высота столба воды. Поскольку эта величина для источника не является определяющей, пользуются значением дебита — главной характеристики скважин на воду.

Однако при добыче нефти и газа стволы имеют большие размеры и сложную конфигурацию. Глубина такого устройства достигает 3 км и больше. При подходе к нефтяному (газовому) горизонту для предотвращения выброса среды на поверхность скважину глушат с помощью растворов или пресной воды. Чтобы правильно рассчитать необходимое количество жидкости, нужно знать объем ствола устройства.

В связи с тем, что по высоте колонны ее диаметр неодинаков и уменьшается с глубиной, рассчитывают емкость каждого интервала изготовления шахты.

Если скважина имеет 3 участка с разными размерами, то общий объем будет равен:

где Va, Vb, Vc — объемы соответствующих участков.

Еще одна формула вычисления объема.

Обсадные колонны, укрепляющие стенки колодца, уменьшают его емкость, что отражается на количестве жидкости необходимой для глушения.

Объем коммуникационного устройства определяется по формуле:

где Vд — объем участка ствола, рассчитанный по диаметру долотом, а Vв — вычисленный по внутреннему диаметру обсадной колонны. Зная эти величины, можно рассчитать количество раствора для глушения на каждом интервале сверления.
