Особенности сборки дефлектора Григоровича
Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.
После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.
Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.
Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.
Такое устройство по конструкции надежнее и в эксплуатации будет дольше.
Разновидности дефлекторов
Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.
Конструкция ЦАГИ
Дефлектор ЦАГИ
Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.
Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.
Отличительные особенности такой конструкции:
- В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
- Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
- В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.
В спокойную погоду дефлектор создает сопротивление тяги.
Модель Григоровича
Дефлектор Григоровича
Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.
Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.
Тарельчатая открытая конструкция типа Astato
Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.
Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.
Ротационные модели
Ротационный дефлектор
Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.
Ротационные устройства имеют ряд преимуществ:
- эффективность функционирования превышает в несколько раз статические конструкции;
- модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
- головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
- снижает риск появления конденсата внутри кровли.
Н-образные модели
Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах
Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.
При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.
У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.
Дефлекторы-флюгеры
Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги
Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.
Принцип работы такого дефлектора заключается в следующем:
- Флюгер поворачивается под напором воздушных масс.
- Воздух проходит через изогнутый козырек.
- Потоки меняют направление и воздух стремится вверх.
- Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.
Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.
Как сделать дефлектор ЦАГИ на трубу дымохода своими руками
Процесс разработки и сборки дефлектора на вытяжную трубу состоит из четырех этапов: чертеж, создание заготовок, сборка, установка конструкции и ее закрепление непосредственно на дымоходе.
Необходимые инструменты
Вам обязательно потребуется:
- лист плотной бумаги для чертежа и макета;
- маркер для разметки;
- заклепочник для соединения элементов конструкции;
- ножницы по металлу для вырезания деталей;
- дрель;
- молоток.
Не забываем про нужный инструмент, перед монтажом дефлектора
Разработка чертежа модели дефлектора ЦАГИ
Существует алгоритм того, как сделать дефлектор на трубу дымохода своими руками. Первый этап рекомендуется выполнять на бумаге. Сначала надо рассчитать размеры диаметра патрубка и верхнего колпака конструкции, а также вычислить высоту отражателя.
Для этого применяются специальные формулы:
- диаметр верхней части дефлектора — 1.25d;
- диаметр наружного кольца — 2d;
- высота конструкции — 2d+d/2;
- высота кольца – 1,2d;
- диаметр колпака — 1,7d;
- расстояние от основания до кромки наружного кожуха — d/2.
Где d – это диаметр дымовой трубы.
Облегчить задачу поможет таблица, в которой содержатся готовые расчеты для стандартных размеров металлических труб.
| Диаметр печной трубы, см | Диаметр внешнего кожуха, см | Высота внешнего кожуха, см | Диаметр выходного отверстия диффузора, см | Диаметр колпака, см | Высота установки внешнего кожуха, см |
| 100 | 20.0 | 12.0 | 12.5 | 17.0…19.0 | 5.0 |
| 125 | 25.0 | 15.0 | 15.7 | 21.2…23.8 | 6.3 |
| 160 | 32.0 | 19.2 | 20.0 | 27.2…30.4 | 8.0 |
| 20.0 | 40.0 | 24.0 | 25.0 | 34.0…38.0 | 10.0 |
| 25.0 | 50.0 | 30.0 | 31.3 | 42.5…47.5 | 12.5 |
| 31.5 | 63.0 | 37.8 | 39.4 | 53.6–59.9 | 15.8 |
Если дымоход имеет нестандартную ширину, то все расчеты придется выполнять самостоятельно. Но, зная формулы, легко измерить диаметр трубы и определить все необходимые показатели, чтобы использовать их при составлении чертежей.
Когда лекала сделаны, рекомендуется сначала собрать бумажный прототип будущего отражателя. Даже если вы опытный мастер и уверены, что сконструируете дефлектор на печной дымоход своими руками без проблем, не стоит пропускать этот этап, так как именно он поможет вам выявить возможные ошибки и недоработку, и подкорректировать расчеты или чертеж. Только после создания правильного бумажного макета, который подтвердит, что схема дефлектора получилась точной, можно переходить к следующему этапу.
Пошаговая инструкция
Существует порядок работ, который надо соблюдать, иначе у вас не получится соединить отдельные части дефлектора для дымохода самостоятельно своими руками.
Порядок действий следующий:
- Используя бумажные заготовки, перенесите шаблон на поверхность металла, из которого планируете делать отражатель. Аккуратно обведите контуры бумажных деталей. Использовать для этой цели можно перманентный маркер, специальный мел и даже простой карандаш.
- С помощью ножниц по металлу вырежьте заготовки необходимых деталей конструкции.
- По всему контуру на срезах металл надо подогнуть на 5 мм и тщательно пройтись молотком.
- Заготовку сверните в форме цилиндра, просверлите дырочки для крепежей, чтобы можно было соединить конструкцию заклепками. Допускается использование сварки, но не дуговой. Нужно соблюдать аккуратность, чтобы не прожечь металл. Расстояние между основными точками креплений выбирайте от 2 до 6 см, оно варьируется с учетом размера готовой конструкции. Аналогично сворачивается и скрепляется внешний цилиндр.
- Загибая и соединяя края, сделайте остальные детали: зонт и защитный колпак в виде конуса.
- Из листа оцинковки надо вырезать крепежные элементы – 3–4 полоски: ширина 6 см, длина — до 20 см. По всему периметру подогните с обеих сторон и пройдитесь по ним молотком. Изнутри зонта надо просверлить крепежные отверстия, отступив от кромки на 5 см. Достаточно будет 3 точек. После этого металлические полоски закрепите на колпаке заклепками. Затем их надо согнуть под углом 90 градусов.
- Соедините диффузор и конус, используя заклепки, с входным патрубком. Сделав дефлектор для круглой трубы своими руками, можете приступать к его установке.
Аналогичным методом можно создать и дефлектор дымохода волпер. Его конструкция очень похожа на модель ЦАГИ, но в верхней части имеются некоторые различия. Их тоже делают из нержавейки, оцинковки или меди.

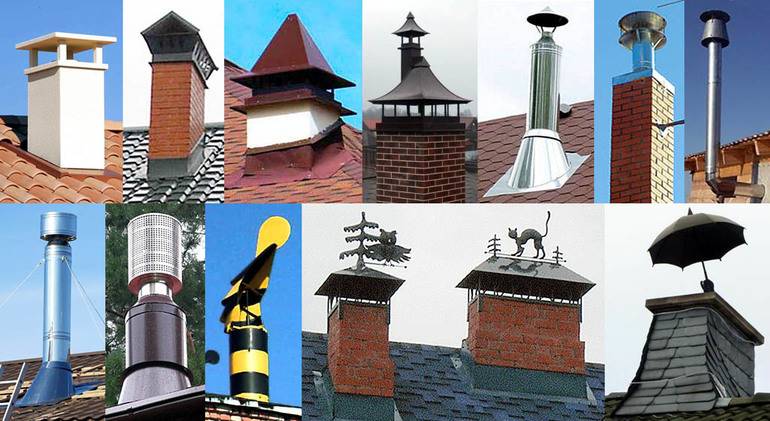

Разновидности и устройство дефлекторов
По конструктивным особенностям дефлекторы можно разделить на несколько видов:
- Поворотные конструкции в виде сачка или капюшона, который закреплен на специальном стержне. Когда ветровой желоб начинает вращаться, возникает турбулентность, и тяга в вентиляционном канале увеличивается.
- Модель Цаги — это устройство открытого типа, монтируемое снаружи или внутри трубы. Усиление тяги происходит посредством теплового и воздушного напора.
- «Волпер».
- Решения Хонженкова — модель открытого типа, похожая на тарелку. Вокруг воздуховода расположена дополнительная стенка.
- Устройства, работающие по принципу Григоровича. Внешне они похожи на тарелку, внутри которой установлено несколько пар зонтиков.
- Модели в форме звезды.
Форма внешнего стакана расширяется книзу, а нижняя деталь полностью ровная. Детали надевают друг на друга, а сверху устанавливают крышку на стойках. При этом диаметр крышки имеет больший размер, чем выходное отверстие. Это защищает систему от попадания внутрь осадков.
Принцип действия
Все модели дефлекторов работают по простому принципу:
- Газы подсасываются через отверстие в форме кольца, которое находится внизу конструкции. Ветровой поток в это время движется на дымоход сверху вниз.
- Когда движение ветра идет в обратном направлении, газ подсасывается через отверстие, расположенное в верхней части.
- При горизонтальном направлении ветрового потока газ подсасывается за счет 2 отверстий в форме кольца.
Устранить этот недостаток помог зонтик, созданный в форме конусов, соединенных в основании. Потоки воздуха и дыма отражаются, рассекаются, а затем выводятся наружу нижним зонтиком.
Роторные турбины
Производительность роторных турбин выше на 25%, чем у других устройств, поэтому они являются самыми популярными. Вентиляция без электричества с роторным турбодефлектором делает его экономически выгодным:
- Эта модель работает под воздействием ветра и всегда кружится в одном направлении.
- Воздух начинает активно циркулировать, когда через головку турбины внутри вентиляционной трубы происходит разрежение.
- Также конструкция защищает устье трубы от снега и дождя.
Вращающийся ротационный
Вращающиеся ротационные изделия — это те же роторные крышные дефлекторы, только более сложной конструкции. Они дополнительно оснащены вытяжным вентилятором.
На конце изделия установлены насадки с крыльчаткой, благодаря которым увеличивается производительность. На вертикальной оси расположена вращающаяся головка и крыльчатка.
Головка оснащена двумя закрытыми подшипниками, а крыльчатка обеспечивает подачу воздуха по каналам вытяжки. Головка прибора вращается непрерывно, вне зависимости от направления воздушного потока.
Модель выполнена из нержавеющей стали более 0,4 мм толщиной или алюминия. Подходит для всех типов дымоходов и вытяжных труб.
Модель Григоровича
Устройство Григоровича считается наилучшим вариантом, так как позволяет работать в течение года без электроснабжения. Для изготовления понадобится:
- оцинкованная или нержавеющая листовая сталь;
- чертежный инструмент;
- гайки, болты и хомуты для фиксации;
- электрическая дрель;
- картон, циркуль, линейка;
- ножницы.
Части устройства вырезают из картона, придерживаясь чертежа и основных размеров. Картонные заготовки прикладывают к стальному листу, обводят карандашом и вырезают ножницами, предназначенными для резки металла. Чтобы закрепить детали, все края загибают на 0,5 см, затем отбивают молотком. При этом их толщина сократится в несколько раз. В деталях проделывают 3 отверстия. Должен сформироваться цилиндр и зонт в виде конуса. Колпак и диффузор соединяются с помощью полос.
Процесс изготовления ротационного дефлектора
Приборы данного типа наиболее сложны для самостоятельного изготовления, поэтому чертежи лучше разрабатывать самостоятельно. А для сборки конструкции в натуральном масштабе необходимо владеть навыками выполнения слесарных работ хотя бы на среднем уровне.
Одним из сложных компонентов конструкции роторного вытяжного дефлектора являются ламели – пластинчатые детали, на которых и производится воздействие ветрового потока. Их нужно сделать абсолютно одинаковыми, чтобы избежать разбалансированности всего узла при вращении.
Размеры и форму ламелей лучше предварительно отработать на макете из картона. Требуемое их количество нарезается и, с применением скобочника и клея собирается в макет. Его рекомендуется установить на вертикальную ось и испытать в рабочем положении, используя вентилятор или пылесос.
При этом необходимо контролировать балансировку и работоспособность устройства. Результатом должна стать отработка формы ламелей и их эффективности. Но главная задача – сделать правильный расчет размеров основания оголовка в зависимости от диаметра и формы воздуховода.
Порядок сборки роторного вентилятора своими руками:
- Изготовить опорные диски для ротора цилиндрической формы. Верхний из них выполняется в виде диска с отверстием под ось по центру, нижний – в виде кольца.
- Нарезать из металлической полосы прямоугольные ламели определенных размеров.
- Закрепить их между двумя деталями. Способ фиксации зависит от материала, использованного для изготовления ротора. Это может быть сварка для стальных деталей и заклепки для элементов конструкции из цветных металлов.
- В процессе сборки стоит предусмотреть установку несущей оси. Сложность может представлять изготовление посадочных мест на ней для установки подшипников, поскольку их использование является обязательным.
- Изготовить посадочную платформу, соединяющую ротор и трубу воздуховода. Ее форма зависит от формы наружной части и предусматривает крепление для подшипника по оси.
Сложность самостоятельной сборки заключается в необходимости сделать ось и корпус для подшипников. Не у всех дома есть токарный станок, а изготовление оси и корпуса подшипников вручную не дает гарантии качества. Поэтому лучше заказать изготовление деталей у профессионального токаря.

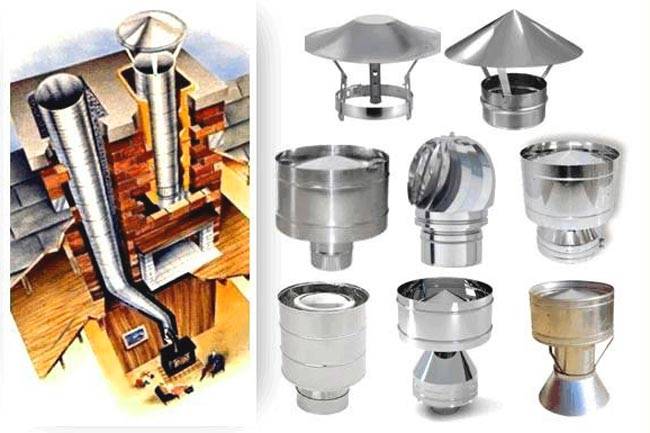

Виды дефлекторов
дефлектор ДС
Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.
Наиболее распространенные сегодня виды дефлекторов вентиляции:
- ЦАГИ;
- Григоровича;
- в форме звезды «Шенард»;
- ASTATO открытый;
- шарообразный «Волпер»;
- Н-образный.
Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.
Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.
Дефлектор ASTATO
Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).
Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.
Статический дефлектор с эжектирующим вентилятором
Статический дефлектор с эжектирующим осевым вентилятором
Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.
Дефлектор-флюгер
Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

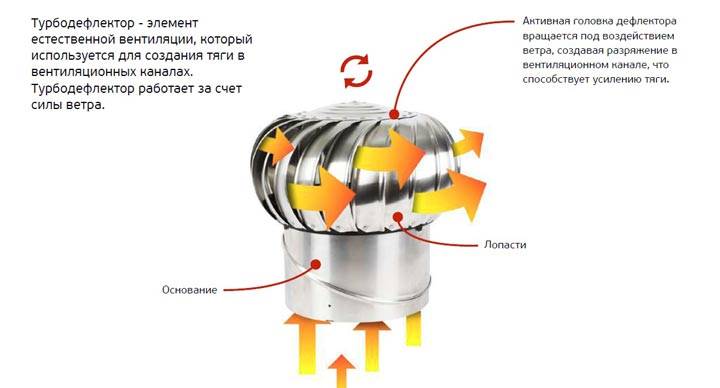

Ротационная турбина
В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение – такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.
Устройство вентиляции в частном доме своими руками
Шаг № 1 Расчеты
Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:
Р=VхK, где
V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;
K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.
Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:
- Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
- Толщина стен помещений.
- Количество бытовой и компьютерной техники.
- Площадь остекления.
- Расположение здания относительно сторон света.
- Наличие (отсутствие) преобладающего ветра в этой местности.
- Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.
Шаг № 2 Естественная вентиляция: улучшение параметров
Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

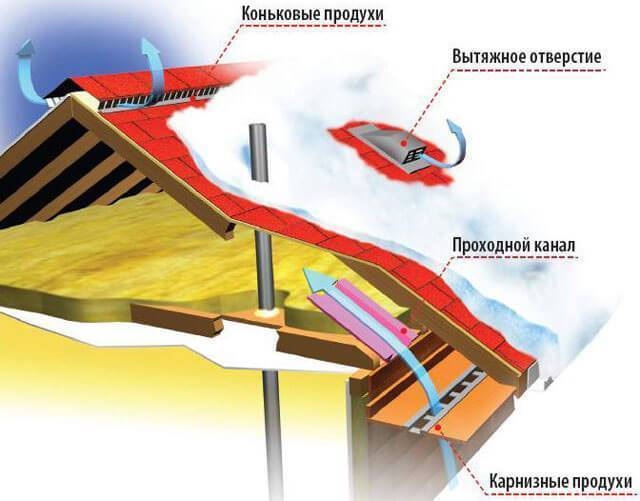

Принцип вентсистемы в двухэтажном частном доме
В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).
Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.
Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).
Шаг № 3 Приточная и вытяжная вентсистемы
Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.
Рекупепатор для вентсистемы
Приточная вентиляция в частном доме, монтируется в стену таким образом:
- С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
- В него вставляется труба с утеплителем.
- На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
- Подключение к электрической сети.
- Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

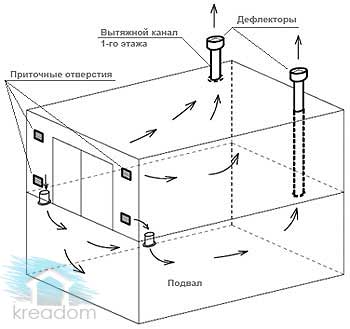

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.
Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

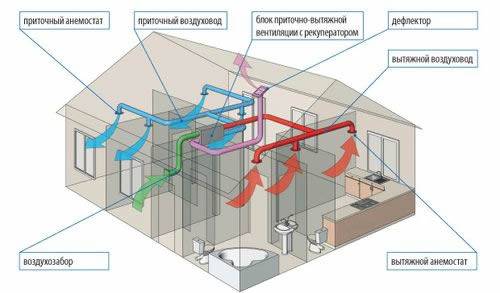

Шаг № 4 Вентиляция в частном доме своими руками схема
Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.
Энергоэкономиное устройство вентканала
Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:
- воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
- очищается от вредных примесей атмосферы;
- нагревается до необходимой температуры;
- далее, по воздухопроводу, поступает во все помещения дома;
- отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
- отдает свое тепло входящему холодному воздуху;
- из рекуператора, по вытяжной трубе – в атмосферу.
Работа дефлектора
Понять, что такое дефлектор в вентиляции, поможет описание его работы. Функциональность устройства простая, основана на отражении воздушного потока от диффузионной плоскости. При столкновении воздушной массы с нею происходит дробление воздушного столба. Возникает зона разрежения, эффективность тяги увеличивается. Дефлектор для вентиляции – это не только «палочка-выручалочка» в условиях недостаточной для воздухообмена тяги. Он является обязательным элементом вентиляции в любом случае. Основное свойство – повышение реальной эффективности вентиляции. Этот показатель может достигать порядка 20%. Стандартная нумерация дефлекторов (дм) от 3 до 10 содержит информацию, для какого наружного диаметра вентиляционной шахты они предназначены. Оптимальной считается высота установки выше конька дома на 1,5-2,0 м.
Скатный дефлектор
Принцип работы дефлектора вытяжной вентиляции заключается в создании зоны пониженного давления для повышения тяги. Чем интенсивнее движется воздух в потоке с меняющимся сечением, тем больше возникает перепад давления и эффект разряжения воздуха. Сила ветра, воздействующего на трубу, создает поблизости оголовка относительное разряжение.
Воздушный поток встречает на пути преграду в виде наружной поверхности дефлектора, обтекает ее. Воздух в вентсистему проникает через специальные щели верхнего цилиндра. Создается разрежение воздуха. Это ориентирует движение воздушного столба вверх, увеличивая тягу. Дефлектор вентиляции работает с оптимальной эффективностью на вентиляционной магистрали с продолжительными горизонтальными пролетами и с изгибами.
При его отсутствии на вентиляционной трубе возрастает вероятность уменьшения внутреннего сечения отвода из-за оседающего и скапливающегося на стенках жира и прилипающей к ним пыли, мусора.
