Как сделать Молниезащиту частного жилого дома, защита зданий и сооружений и его заземление своими руками: оборудование на кровле

Различные виды молниезащиты зданий

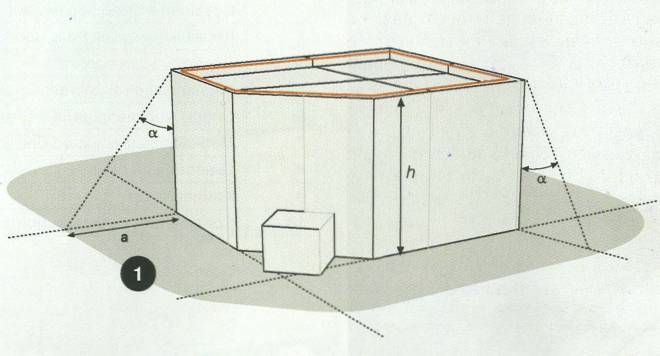

Из курса школьной физики известно, что зона защиты молниеприемника представляет собой конус, внутри которого должен находится защищаемый объект. Из этого вытекает, что чем выше будет молниеотвод, тем больше будет объем защищенного пространства.

Высота молниеотвода должна быть приблизительно равна длине здания, умноженной на три. Часто, если здание имеет большие размеры, установить молниеотвод необходимой высоты очень сложно и трудоемко. В таких случаях используют другие виды молниеприемников. Кроме стержневого, молниеприемники бывают сетчатого и тросового типов.

При установке молниеприемника любого вида, устройство системы уравнивания потенциалов и заземление в частном доме крыши являются обязательными.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Собранный скелет дома из специального оцинкованного профиля

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет варить металл, сделать металлокаркасный дом своими руками из трубы не составит труда.

Зачем нужна конструкция

Предсказать место удара молнией можно, но это довольно сложно, т. к. одновременно существует несколько точек, куда она может ударить. Желательно создать для нее приспособление, которое будет брать на себя основной удар. Такой конструкцией является громоотвод. Его задачей является прием высоковольтного электрического разряда и его рассеивание. При отсутствии громоотвода в частном доме может произойти непоправимое. Если разряд дойдет до сети питания дома, то выйдет из строя практически вся техника, которая подключена к электричеству. Кроме того, молния может привести к пожару.

Конструкция громоотвода не является слишком сложной, поэтому ее можно соорудить самостоятельно, затратив немного времени. Ниже будут описаны материалы, которые необходимы для всей конструкции. Их стоимость невысока, а некоторые из них уже могут быть в наличии на даче или в загородном доме.

Какой бывает навес из профнастила, примыкающий к дому: фото основных конструкций

Навес из профлиста, пристроенный к дому, может быть очень разным как по конструкции, так и по материалам. Чаще всего его делают односкатным, арочным или с плоской кровлей, а каркас собирают из деревянного бруса, профильной или круглой трубы. Навесы на опорах из кирпича или камня тоже встречаются, но редко из-за высокой цены и сложности монтажа, поэтому их мы рассматривать не будем.

Односкатные навесы из профнастила с примыканием к дому самые распространенные. Они надежны и недороги, а еще их очень легко построить — монтаж такой конструкции займет 1–2 дня, и для него не нужно нанимать специалистов. При этом односкатные навесы — это классика, которая хорошо вписывается в любой архитектурный ансамбль, будь то подчеркнуто грубый сруб или дом в современном стиле.

Арочный навес к дому из металлопрофиля также ставят часто, несмотря на очевидные сложности в его монтаже: одинаково согнуть профильные трубы для ферм самостоятельно практически невозможно, для этого нужно специальное оборудование. Это сразу же повышает цену такого навеса. Кроме того, расчет нагрузки на арочную кровлю, ее проектирование и крепление — тоже далеко не элементарные задачи, и справиться с ними может не каждый. Впрочем, эти сложности с лихвой окупаются эстетичностью — изящный арочный навес у дома из профлиста облагораживает и оживляет все здание. Даже если сделан без особых изысков из обычной профильной трубы. Конечно, за исключением случаев, когда такие обтекаемые конструкции просто не подходят по стилю.

А вот навес с плоской кровлей — это атрибут южных регионов. В средней полосе и, тем более, на севере страны такие навесы из профнастила перед домом встречаются редко: чтобы такая кровля держала сколько-нибудь большую снеговую нагрузку, ее нужно делать из марок профлиста с большой высотой волны. В результате визуально жилой дом превращается в филиал промышленно предприятия. Хотя, конечно, плоской такую крышу можно назвать только условно — у нее все равно есть уклон, пусть и небольшой, до 6–8°. Это нужно, чтобы осадки с навеса все-таки стекали, а не лежали на нем мертвым грузом.

Теперь о материалах. В нашей инструкции мы расскажем, как построить навес к дому из металлопрофиля — ставить опоры из металла проще, да и прослужат стальные трубы дольше деревянного бруса. Кроме того, если брать круглые, а не профильные трубы для колонн и не забыть их покрасить качественной краской, конструкция с каркасом из металла будет хорошо смотреться. Если позволяет стиль дома, стальной каркас можно украсить коваными элементами, которые в избытке продаются в любом строительном гипермаркете.

Деревянный навес из профнастила, примыкающий к дому, — лучший вариант для коттеджей из бруса или срубов. Такая конструкция станет органичным продолжением дома, дополнит и расширит его. Кроме того, крепить дерево к дереву банально проще. Еще навесы из деревянного бруса отлично смотрятся с кирпичными и каменными домами — это вообще традиционное сочетание, проверенное поколениями строителей.

В зависимости от стиля дома, деревянные опоры можно сделать из грубого необработанного дерева, а можно украсить их резьбой и отполировать — из-за мягкости древесины и легкости ее обработки воплотить в жизнь можно практически любые дизайнерские изыски. Но не стоит забывать и об обратной стороне натурального дерева: гниении, возможности повреждения насекомыми, чувствительности к влаге, пожароопасности и необходимости постоянного ухода. Поэтому, если деревянный навес для вас — это не must have из-за деревянного же дома, советуем тщательно обдумать, стоит ли связываться именно с деревом и не лучше ли выбрать более практичную сталь.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

• Натягиваем проволоку в 6 миллиметров;
• Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
• Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
• Проводим токоотвод и соединяем его с заземлением;
• Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Различные виды молниезащиты зданий

Из курса школьной физики известно, что зона защиты молниеприемника представляет собой конус, внутри которого должен находится защищаемый объект. Из этого вытекает, что чем выше будет молниеотвод, тем больше будет объем защищенного пространства.

Высота молниеотвода должна быть приблизительно равна длине здания, умноженной на три. Часто, если здание имеет большие размеры, установить молниеотвод необходимой высоты очень сложно и трудоемко. В таких случаях используют другие виды молниеприемников. Кроме стержневого, молниеприемники бывают сетчатого и тросового типов.

При установке молниеприемника любого вида, устройство системы уравнивания потенциалов и заземление в частном доме крыши являются обязательными.

Контур заземления

Заключительный модуль громоотвода. Сразу стоит сказать, что для громоотвода должен быть свой контур. Его нельзя объединять с общим заземлением в частном доме. Это связано с тем, что импульс без особых усилий может пойти в домашнюю сеть питания, что сведет эффективность всей конструкции к нулю. Конечный модуль громоотвода представляет собой прямую или треугольную конструкцию, которая вкапывается в землю. Глубина погружения будет зависеть от качества грунта и близости грунтовых вод. В стандартной ситуации отрезки арматуры с длиной в 2 метра забиваются на глубине в 80 см и после этого соединяются металлическим уголком. В случае близости грунтовых вод штыри в контуре могут отсутствовать, а используется только сварной треугольник.

Обратите внимание! Требуемое сечение проводника, который будет использован в контуре заземления должно быть не меньше 100 мм2

Как сделать заземление для металлической крыши?

Молниезащита металлической крыши предполагает в себе обустройство заземления. Заземление обязательно должно быть выполнено из предмета, который будет иметь максимальную площадь, и закапываться на максимальную глубину. Обычно в качестве заземлителя многие используют металлические трубы или уголки. Трубу следует закапать на ту глубину, которая будет превышать глубину промерзания. Чем глубина будет больше, тем лучше.

Также по желанию можно закопать в землю толстую арматурную сетку или металлическую бочку. При сильной засухе грунт может плохо проводить ток, поэтому лучше поддерживать влагу в том месте, где находится заземлитель. Сделать это можно благодаря воде, которая стекает с крыши. Также для поддержания лучшей электропроводимости несколько раз в месяц можно просверливать шурфики и засыпать в них соль. Это обеспечит лучшую проводимость тока.

Подключение кровли к заземлению

Когда молниеприемник установлен, а контур заземления сварен, можно приступать к их соединению или прокладке токоотвода.

Как уже говорилось, оптимальным материалом для токоотвода станет медный, алюминиевый или стальной провод. Главное, чтобы его диаметр был не менее 6 мм.

При соединении заземления и молниеприменика нужно следить, чтобы токоотвод шел по кратчайшему пути. В противном случае высок риск пробоя, что нередко приводит к пожару. Также провод не должен контактировать с любыми горючими или токопроводящими материалами, иначе риск пожара сохраняется.

Когда работа завершена, можно закопать контур заземления.

Проведение расчетов

Перед тем как приступить к выводу цифр громоотвода, необходимо понимать, что при установке громоотвода допускается две зоны, которые имеют различную эффективность защиты. Первая обеспечивает отвод до 99,5% импульса. Во втором случае этот процент уменьшается до 95%. На практике это означает, что во втором случае окружность громоотвода, которая покрывает здание является меньшей. Защитное действие всей системы можно сравнить с колпаком в виде конуса. Его вершина находится на крайней точке приемника. От нее под углом формируется окружность, которая и является зоной защиты. Одна из окружностей проходит на уровне крыши, а вторая – на уровне земли. Первая должна полностью покрывать всю площадь дома.

Чаще всего требуется выяснить необходимую высоту конуса громоотвода, чтобы нижняя часть конуса покрывала требуемую территорию. Высота в этом случае обозначается как h1 и является также высотой воображаемого конуса. В расчетах также используются переменный коэффициент R1, который обозначает радиус окружности на уровне земли. Потребуется знать высоту здания, которая вводится в формулу как h0, соответственно радиус на уровне здания обозначается как R0. Если требуется получить данные для первой зоны защиты, тогда расчеты проводятся по таким формулам:

• h1 = 0,85×hx (hx – высота токоприемника);
• R1 = (1,1-0,02) × hx;
• R0 = (1,1-0,02) × (hx — h0/0,85).

Для второй зоны защиты расчеты будут выглядеть таким образом:

• h1 = 0,92×hx (hx – высота токоприемника);
• R1 = 1,5 × hx;
• R0 = 1,5 × (hx — h0/0,092).

Благодаря таким подсчетам можно получить требуемые параметры для конкретного здания.

Как рассчитать необходимое количество материалов

Поэтому начнем с рассмотрения алгоритма расчетов материала.

Сначала определяют общие размеры здания: ширину, длину, высоту, площадь. Затем, как говорят, собирают нагрузку, которой будет подвергаться конструкция.

Сюда входит вес:

• Самого каркаса.
• Перекрытий.
• Обшивочного материала.
• Мебели и оборудования, находящихся в доме.

Кроме этого, учитывают возможные ветровые, снеговые нагрузки и их комбинации.

Под эти данные разрабатывается конструктивная схема здания. Создается своеобразный его скелет: расставляются колонны, опоры, перекрытия. Затем в программно-вычислительном комплексе формируют расчетную схему здания, так называемый силовой каркас.

Он представляет собой схему каркаса с уже заданными параметрами материалов, вероятными типами связей, опор, которые будут использоваться в строительстве.

Далее производится автоматический расчет нагрузок во всех элементах каркаса при выбранных исходных условиях. Если в каком-то элементе результаты будут неудовлетворительными, исходные данные корректируются.

Затем вычерчиваются схемы колонн, покрытия, связей по покрытию колонн, расстановки прогонов покрытия и стен.

На каждой схеме обязательно маркируются узлы элементов, которые впоследствии разрабатываются и маркируются отдельно.

В итоге получают комплект готовых рабочих чертежей.

В них подобраны корректные значения сечений, длины пролетов, типы соединения металлических элементов, и прочие характеристики. Подобные расчеты можно заказать у квалифицированных проектировщиков.

Сравним

Теперь можно и прикинуть, насколько дешевле будет поставить забор самому. Вот недостающие данные для расчета:

1. Ленточный фундамент в средней полосе. – от 5000 руб. за кв. м плиты.
2. Бурение ямы 300х1000 мм или заворачивание сваи мини-экскаватором типа Bobcat – от 200 руб. в черноземной полосе.
3. Бетонирование 1 столба под забор, на хозяйских материалах – от 500 руб. там же.
4. Кирпичная кладка – по местным расценкам, стоимость очень сильно меняется смотря по региону.
5. Хорошие ворота со встроенной калиткой можно купить за 10 000 руб.

Но не углубляйтесь в расчеты. Уже проведены, и можно сказать, что, если цена работы составит 100% от стоимости материалов, то вам делают задаром. То есть, при самостоятельном исполнении экономия как минимум двойная. Насчет забора у жилого дома, особенно, если он ограждает только с улицы, еще можно подумать: нужна красота, а она денег стоит. А вот дачный заборчик однозначно лучше делать самому.

Что собой представляет молниезащита

Это комплекс определенных мероприятий, куда входят проектирование, монтаж и обслуживание, которые направлены на защиту кровли от прямого попадания молнии, а также от сопутствующих ей электрических явлений. Защищать крыши от молний надо обязательно, ведь это природное явление обладает мощным электрическим разрядом, под действием которого плавится даже песок.

Поэтому молниезащиту устанавливают на крышах зданий, особенно на тех, которые выше всех остальных соседних объектов. Если эту систему не установить, то велика вероятность, что попавшая в крышу молния станет причиной пожара. Но это не единственная причина установки, необходимо отметить, что во время грозы воздух электризуется. А это возможность спровоцировать электромагнитные импульсы высокой мощности, которые негативно сказываются на питающей дом электрической сети. В ней также могут образоваться импульсы большой амплитуды, что обязательно скажется на скачках напряжения. А это в свою очередь станет причинной выхода из строя бытовой и вычислительной техники, различного рода замыканий и возгораний.

Торчащий в небо молниеприемник, как часть системы защиты от молнийИсточник www.inaktau.kz

Многие владельцы частной недвижимости, особенно малоэтажной, считают, что молния бьет только по высоким зданиям. И если крыша дома покрыта металлическим кровельным материалом. Это ложное мнение. Молния может попасть в любой объект, особенно если он находится далеко от других строений. Что касается кровельного покрытия, то во время грозы крыша становится мокрой. А всем известно, что вода – отличный проводник электричества

Поэтому неважно из какого материала сделана крыша. Для молнии достаточно, чтобы она была мокрой

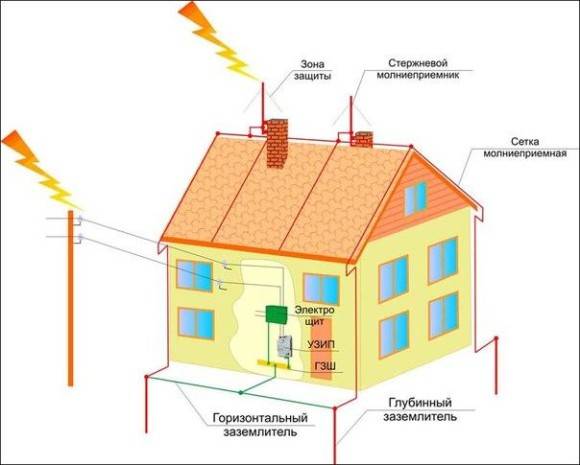

Виды молниезащиты

Молниезащиту кровли разделяют на две категории:

• внешнюю;
• внутреннюю.

Первая – это конструкция, которую все знают. Состоит она из металлического штыря, который возвышается над крышей дома. Этот элемент называют молниеприемником. От него идет токоотвод. Обычно это большого диаметра проволока (катанка) и небольшого диаметра стальная арматура. Или стальная лента толщиною 3 мм и шириною 5 см. И последняя часть – система заземления, расположенная в грунте. По сути это несколько штырей, забитых в грунт и соединенных по верхним концам шинами. Собирается внешняя молниезащита именно в таком порядке, где токоотвод является соединительной частью между молниеприемником и заземлением.

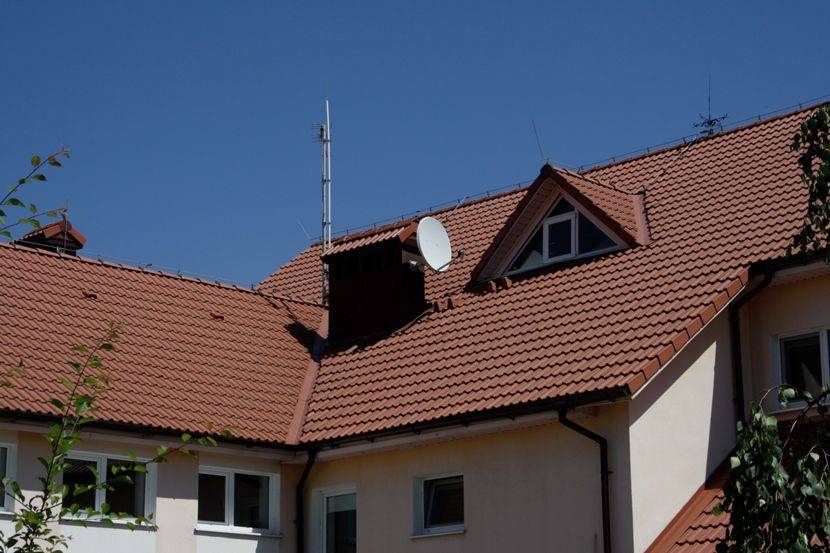

Стержневая молниезащита на крыше частного домаИсточник www.elec.ru

Необходимо отметить, что все выше обозначенные части системы защиты могут быть собраны из стальных, алюминиевых или медных элементов. В зависимости от выбора материала выбирается и их сечение. Потому что у всех металлов разная электропроводность. И это обязательно учитывают на этапе проектирования молниезащиты.

В таблице показаны размерные параметры элементов системы защиты от молний в зависимости от выбранного материала.

Материал	Диаметр (мм)/сечение (мм²)
молниеприемник	токоотвод	заземление
сталь	8/50	8/50	10/80
алюминий	10/70	6/25	Использовать нельзя
медь	6/35	6/16	8/50

Вторая, то есть внутренняя молниезащита, это специальные устройства, вставленные в систему питания дома электроэнергией. Такие приборы так и называются – устройства защиты внутренних сетей от импульсного перенапряжения, или укорочено – УЗИП. Этот прибор подбирается по месту удара молнии. Здесь две категории:

1. Удар прямой. Это самая опасная ситуация, которая часто приводит к неприятным последствиям.
2. Удар непрямой. Здесь сила импульса в 20 раз меньше, чем в первом случае. Но и эта опасная ситуация.

Цель нашей статьи – рассказать о внешней молниезащите.

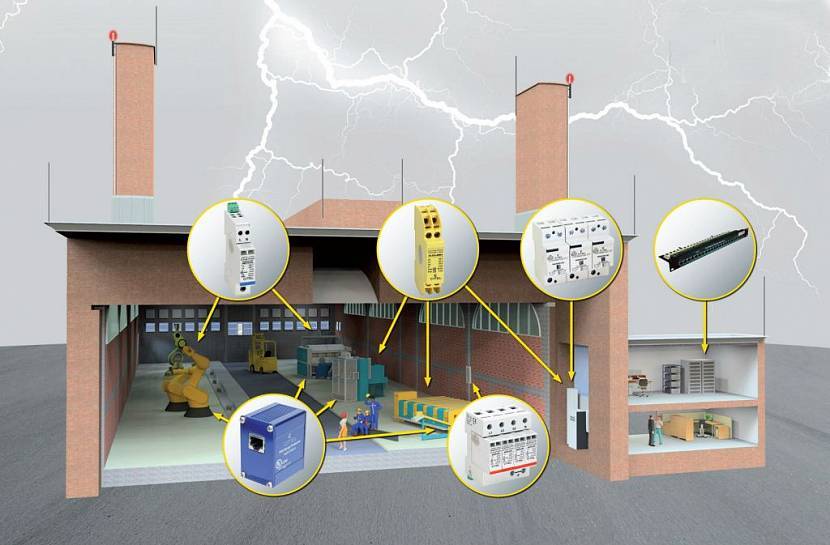

Приборы для внутренней молниезащитыИсточник jumpic.com

Зачем нужны фермы?

Что касается видов металлоконструкций, для которых применяется «ферма», выделяют следующие направления:

• Навес для машины, беседка, козырек.
• Крытая парковка, укрытие для колодца, летняя веранда.
• Летняя стройплощадка и другие места.

Таким образом, фермы из профильной трубы для навеса используются везде, где будет облегченная конструкция, с возможностью выдерживать большие нагрузки. Изготовление фермы почти всегда индивидуально, разве что это не касается типовых проектов. Когда ее делают своими руками, то сначала изготавливают один шаблон, под него подгоняются детали, их сваривают, а, затем, по шаблону делают все остальные похожие элементы.

Что касается количества ферм на один пролет, то это рассчитывается исходя из планируемой нагрузки на кровлю. В основном, на каждом промежуточном столбе ставится ферма. Иногда ее подгоняют под тип используемого кровельного материала.

При этом если для металлочерепицы и профлиста это фактически не имеет значения, то для поликарбоната фермы стоит размещать так, чтобы стык листа был на металле. Иначе поверхность кровли может деформироваться.

Необходимость применения ферм склоняется к их дешевизне, поскольку из аналогов, такой конструктив самый дешевый, долговечный и надежный. Форма конструкции такова, что нагрузка размещается максимально равномерно, что даже при обильном количестве снега на крыше не скажется на продолжительности эксплуатации.

Как действует громоотвод

Эффективная система молниезащиты направлена на то, чтобы свести к минимуму направление ступенчатых лидеров молнии в зону расположения здания. А для этого есть единственное условие – электрический потенциал земли на данном участке должен быть минимальным и обязательно намного меньшим, чем на соседних. Эту задачу и должны выполнять молниеотводы. Они постоянно, а не только во время грозы, направляют в атмосферу электрические заряды и тем самым значительно уменьшают потенциал напряжения. Исчезают условия появления встречных стримеров, молния находит иные точки отвода энергии.

За ударом молнии следует пожар. И лучше предупредить его, чем тушить

Размер защищаемой площади зависит от количества и качества штырей заземления, именно они собирают электроны и по проводам отправляют их к вертикальному штырю молниеотвода. Оттуда электроны постепенно переходят в атмосферу. За счет такого непрерывного процесса уменьшается потенциал под домом и автоматически минимизируется вероятность попадания в него молнии.

Теперь, когда принцип действия молниеотвода понятен, ясны задачи каждого элемента системы, можно приступать к установке защиты дома.

Молниезащита частного дома своими руками

Обеспечить безопасность жилого строения можно при помощи молниезащиты, сделанной своими руками. Схема молниеотвода достаточно проста, её легко сделать самостоятельно. Любая подобная система безопасности частного дома базируется на изготовлении молниеотвода из доступных строительных материалов.

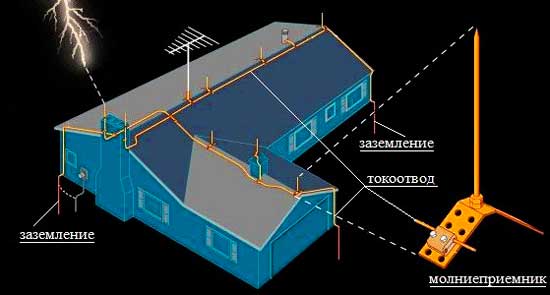

Любой молниеотвод имеет три главных составляющих, как показано схеме:

1. Молниеприемник.
2. Токоотвод.
3. Контур заземления.

Молниеприемники

Проводник из металла, задача которого принять на себя электрический разряд молнии, называют молниеприемником. Установка его производится на самом высоком месте кровли, при этом на крыше, имеющей сложную конструкцию, устанавливают несколько таких молниеприемников.

По своим конструктивным особенностям молниеприемники могут быть нескольких видов:

• штырь из металла;
• металлический трос;
• металлическая сетка.

Металлический штырь

При этом способе молниезащиты дома изготавливается металлический штырь, длиной от 20 сантиметров до полутора метров. Его следует монтировать на самой высокой точке крыши частного дома.

Используемый материал – медь или оцинкованная сталь, ввиду большой устойчивости к окислению. Такой штырь может иметь любую форму. Площадь сечения не должна быть меньше 100 м2. Если штырь имеет круглую форму, то его диаметр должен быть не менее 12 миллиметров. Допускается использование полой трубы, но в таком случае её диаметр должен быть немного больше, а торец, обращённый вверх, нужно заварить. Такой способ защиты дома от молнии подойдёт для любого типа металлической кровли, в том числе и для металлочерепицы.

Металлический трос

Устройство с металлическим тросом тоже достаточно просто сделать своими руками. Вся конструкция состоит из троса и пары опор, которые можно сделать из металла. Однако в этом случае их придётся изолировать.

Вдоль конька крыши натягивают стальной трос, диаметром не менее 12 мм, и закрепляют его по краям. Трос должен находиться на высоте 1–2 метров от конька крыши.

Металлическая сетка

Молниеотвод с приёмником из металлической сетки является самым лучшим вариантом защиты для крыши из черепицы.

При монтаже сетки её крепят вдоль конька крыши с ответвлениями из токоотводов, имеющих надёжное заземление по всей площади кровли.

Все молниеприемники на крыше следует обязательно соединить с лестницами, водостоками и любыми другими металлическими предметами.

Когда рядом с частным домом в непосредственной близости от него растут большие и высокие деревья, то можно использовать одно из них в качестве молниеприемника. Для этого металлический штырь следует установить так, чтобы он был выше кроны дерева на полтора метра, а затем соединить его с токоотводом. Важным условием является высота дерева — оно должно быть выше дома на 10–20 см.

Создание токоотвода

Токоотвод — одна из составляющих молниеотвода, отвечающая за провод электрического разряда от молниеприемника до контура заземления. Его делают из стальной проволоки, имеющий диаметр не менее 6 мм. Один её конец приваривается к основанию молниеприемника, а второй к контуру заземления

Качеству сварки нужно уделять особое внимание, во избежание поломки в месте крепления. Сила тока, который проходит через токоотвод, может достигать 200 000 ампер

Крепить токоотвод нужно по контуру крыши и дома при помощи изоляторов на расстоянии 2–3 см от кровли и стен. Если токоотводов несколько, то расстояние между ними должно быть не менее 25 метров.

Нельзя закреплять проволоку вблизи дверей и дверных проёмов. При монтаже следует избегать резких изгибов и мест, где она может быть повреждена снегом или мусором. Токоотвод должен быть максимально коротким, а располагать его нужно в местах наибольшего риска попадания молнии: на острых выступах, краях фронтонов и т. д.

Заземление молниеотвода

Завершает любую конструкцию устройства для защиты от молнии — контур заземления. Его задача — обеспечить надёжный контакт всего устройства с землёй. Внешне конструкция выглядит как три больших электрода, которые соединены между собой и утоплены в землю.

Для сборки устройства, отвечающего за заземление, понадобится сталь сечением 80 м2 или медь сечением 50 м2. В заранее выкопанной траншее, глубиной около одного метра и шириной 3 метра, нужно вбить по краям два металлических прута из меди или стали. Затем они соединяются между собой при помощи сварки и к ним приваривается токоотвод от дома. Вся конструкция забивается до основания в землю.

При сборке устройства заземления нужно помнить, что располагать его нужно не ближе пяти метров от дверей или окон, проходов, крыльца и дорожек. Расстояние от стен дома должно быть не менее одного метра.

Заземление дома своими руками

Самое главное в молниезащите деревянного дома – это качественное и правильное заземление. Многие считают, что для устройства заземления дома своими руками вполне хватит воткнуть прут из арматуры в землю, прикрутить к нему проволоку и пустить ее к молниприемнику. Это не просто далеко от истины – это абсолютно неправильно. Устройство такого заземления, да и всего остального, не только не поможет, но и с большой долей вероятности только навредит при ударе молнии, причем довольно существенно.

Для того, чтобы выполнить по настоящему качественно и действенное заземление дома своими руками необходимо руководствоваться следующими советами:

Само собой лучше всего использовать качественные материалы – подойдут медь, латунь, аллюминий и другие нержавеющие материалы. Но по причине их дороговизны можно вполне использовать и обычную сталь. Согласно правил по работе с электроустановками и токоведущими частями такие заземлители необходимо обследовать на предмет повреждений и ржавчины не реже одного раза в год, а при уменьшении их в диаметре на 50% и более (в результате коррозии и разрушения металла) их следует незамедлительно менять на новые.

Стержни для заземления

Во-вторых, необходимо использовать не один металлический стержень, погружаемый в землю, а сразу несколько, причем чем больше, тем лучше. На самом деле количество таких стержней и их длина – величины расчетные. Но для простоты и с запасом, для стандартного одно- или двухэтажного дома вполне хватит использовать три, четыре стержня.

Их длина должна быть такой, чтобы пройти глубину сезонного промерзания грунта с запасом в 20-30 сантиметров.

Между собой стержни должны быть соединены электропроводящим материалом, желательно медной или аллюминиевой проволокой или луженой пластиной железа. По сути конструкция становится очень похожей на букву «Ш» или даже расческу, закопанную в землю. Соединения стержней между собой, с применением проволоки, методом ее скрутки вручную или при помощи плоскогубцев крайне недопустимы. Ни в простом бытовом заземлении, ни в устройстве молниезащиты  дома особенно.

Все соединения должны держаться на сварке, с использованием обжимных гильз или на жесткой скрутке (так называемая холодная сварка). Холодная сварка представляет собой специальные зажимные колодки и клеммы, обжимные гильзы, прижимающие две детали между собой абсолютно крепко, с максимальной площадь соприкосновения между ними.

Обжимная гильза и зажимная клемма

Такие соединения очень надежны, они не имеют подвижек, люфтов и не разболтаются со времеенем. Выглядеть все в сборе может примерно так

Монтаж заземлителя

Заземлитель и токоотвод должны обязательно находится в недоступном для детей и домашних животных месте, и самым безопасным будет  устроить вокруг них отдельную ограду.

В качестве заземлителя так же можно использовать любой крупный металлический предмет, причем чем большую площадь соприкосновения с землей он имеет, тем лучше. То есть на первых порах для устройства заземления дома своими руками вполне может подойти и арматурная сетка, и спинка от старой металлической кровати и просто металлическая бочка или старая чугунная ванна.

Характерной особенностью электричества является то, что оно «любит» влажность. Ведь вода – отличнейший проводник. Поэтому заземлитель лучше всего устраивать там, где земля максимально долго и часто находится в хоть сколько-то увлажненном состоянии. Это вполне можно обеспечить, например, направив сток дождевой воды с крыши в это место, или просто изредка выливая туда одно-два ведра воды.

Если в доме присутствует центральное отопление, водопровод  или подведены внешние подземные электрические сети, то, как правило, заземление уже присутствует, и такие дома не нуждаются в устройстве дополнительных молниеотводов.

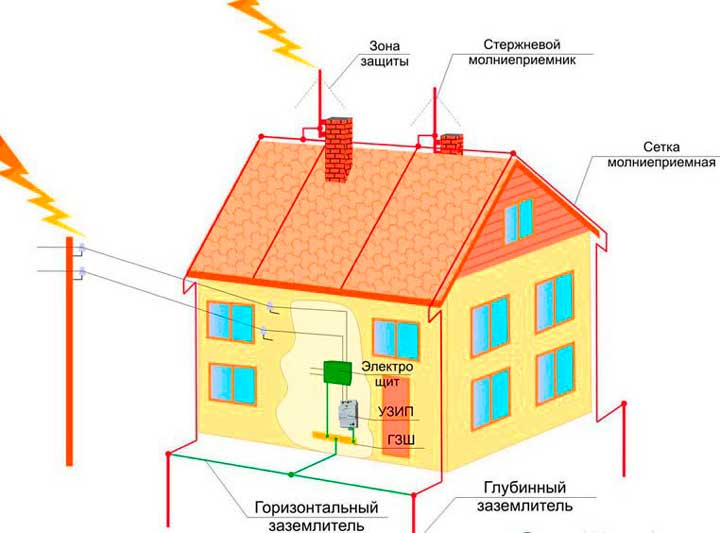

Устройство внешней молниезащиты жилого дома

Основными элементами системы молниезащиты являются молниеприемник, токоотвод и заземлитель.

Самый обычный молниеприемник представляет собой стальной стержень, сечением не менее 100 мм² и длинной до 1,5-2,0 м. Обычно для этой цели используют стальной прут диаметром 12 мм.

Токоотводом соединяют молниеприемник с контуром заземления. Уже из самого его названия понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, поскольку сила тока грозового разряда может достигать 200 тысяч ампер! К токоотводу присоединяется и заземление металлической крыши.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных между собой. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

Соединение всех деталей системы молниезащиты между собой должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных ее элементов.

Возможные соединения элементов молниезащиты металлической крыши

Контур заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея, глубиной не менее 0,5 м. На дно траншеи на глубину 2-3 м забиваются электроды заземления из стальных уголков или отрезков металлических труб.

Площадь поверхности электродов заземления должна быть как можно большей. Так, стальной уголок должен быть размером не менее 50х50 мм. Чем больше будет площадь соприкосновения металла с землей, тем меньшим будет сопротивление растекания контура заземления и выше его эффективность.

Количество электродов зависит от электрического сопротивления грунта и эго влажности. В очень сухую погоду землю в районе расположения контура заземления рекомендуется увлажнять. Между собой электроды соединяются заземлителем из стали, сечением не менее 150 мм². Чаще всего для этой цели используют стальную полосу, сечением 40х4 или прут диаметром 16 мм.

Во влажных грунтах с высокой электропроводимостью допускается не устанавливать электроды заземления. В этом случае в грунт укладывается только горизонтальный заземлитель. Для увеличения проводимости грунта в зоне контура заземления иногда выполняют шурфы и насыпают в них селитру или соль.

На рисунке показано подключение системы молниезащиты к контуру заземления.

Подключение молниезащиты к контуру заземления

Соединения между элементами контура заземления выполняются с помощью электросварки, причем окрашиваются только места сварных соединений.
