Делаем поэтапно работы по монтажу пожарной сигнализации

Устройство и принцип работы пожарной сигнализации

Чтобы разобраться, как работает пожарная сигнализация, нужно рассмотреть какие элементы входят в ее состав. Стандартный набор пожарно-охранного комплекса включает в свой состав:

• специальные датчики в виде извещателей, которые могут передавать сигнал на центральный пульт управления;
• каналы передачи данных от извещателей к электронному блоку – они могут быть как проводными, так и радиоканалами;
• электронных модулей, которыми управляется пожарная сигнализация – принцип их работы основан на приеме и обработке сигналов от датчиков с последующей отправкой тревожных сигналов на пульты пожарной службы.

Работа сигнализации заключается в непрерывном считывании информации с пожарных извещателей, которые располагаются в нескольких зонах помещения. При выявлении одного из факторов начала пожара – рост температуры, появление дыма или огня, произойдет срабатывание одного или нескольких извещателей, которые передадут сигнал на центральный пульт сигнализации. Он, в свою очередь, осуществит передачу сигнала тревоги на пульт пожарной службы, а также на мобильные устройства владельцев охраняемой недвижимости. Рекомендуем вам заказать монтаж и обслуживание пожарной сигнализации на сайте pro-expert112.com.

Схема работы пожарной сигнализации

На что срабатывает пожарная сигнализация?

Чтобы гарантировать высокий уровень безопасности на объекте, нужно знать на что срабатывает пожарная сигнализация и, исходя из этого, располагать требуемые датчики-извещатели.

На что срабатывает пожарная сигнализация

В зависимости от используемого сенсора и конструкционного решения извещателя он может реагировать:

• на наличие дыма в помещении;
• на повышение температуры воздуха выше граничного значения;
• на электромагнитные волны в инфракрасном, ультрафиолетовом или оптическом диапазоне.

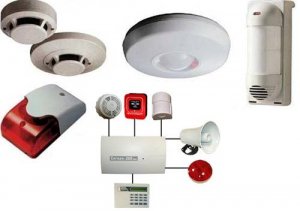

Компоненты, которые входят в пожарную сигнализацию

Принцип работы пожарной сигнализации в квартире или на другом объекте основан на использовании специальных извещателей, которыми владеет любая противопожарная сигнализация – как работает каждый из компонентов сигнализации будет рассмотрено ниже.

Датчики определения наличия дыма

Функционирование таких извещателей основано на срабатывании оптической системы при попадании дыма в рабочую область датчика. В состав функциональной схемы входит светодиод, генерирующий направленный луч света, а также фотоэлемент. При появлении дыма, свет от светодиода рассеивается и попадает на фотоэлемент, что приводит к генерированию в нем тока и срабатыванию датчика.

Датчик дыма для пожарной сигнализации

Тепловые извещатели

Рост температуры является одним из факторов, на что реагирует пожарная сигнализация. Внутри датчика располагаются специальные контакты, которые в разведенном состоянии удерживаются с помощью элементов из сплава Вуда. При увеличении температуры выше 68 ºС происходит расплавление этого сплава, что приводит к замыканию пружинных контактов.

Тепловой извещатель для сигнализации

Интегральные извещатели

Это еще один тип пожарных датчиков, которые позволяют разобраться, как устроена пожарная сигнализация. В конструкции такого типа извещателей имеются специальные металлические элементы, сопротивление которых возрастает при увеличении температуры. Вследствие этого изменяется и величина тока, проходящего в функциональной схеме датчика, что приводит к его срабатыванию.

Извещатели пламени

Устройство охранно пожарной сигнализации предусматривает возможность использования еще одного типа извещателей – реагирующих на открытое пламя или на тлеющие очаги. Этот тип датчиков позволяет фиксировать один из спектров электромагнитных волн, которые возникают при появлении пламени в помещении.

Извещатели пламени

Все перечисленные извещатели связаны с электронными блоками сигнализации, на которые они передают тревожный сигнал при срабатывании. Для этого используется проводной или радиоканал. После получения сигнала от датчика электронным блоком будет передана информация на пожарные пульты соответствующих служб.

Заключение

Благодаря широкому спектру различных извещателей состав и устройство пожарной сигнализации может варьироваться, позволяя создавать охранные конфигурации, которые наиболее оптимально будут подходить под конкретный объект. Различные функциональные возможности датчиков позволяют выявлять возгорание на самой начальной стадии, что позволяет своевременно среагировать и предупредить большую беду.

Параметры реагирования

Пожарная система сигнализации ориентирована для выявления первых признаков воспламенения внутри подконтрольного пространства. Изменяющиеся параметры фиксируются сенсорными датчиками, настроенными под определенные физические показатели. В зависимости от этого, различают несколько видов извещателей. Приведем параметры окружающей среды, по которым ориентируется охранно-пожарное оборудование, а также сенсоры, улавливающие их изменение.

Дым

При определенной концентрации дыма внутри помещения срабатывает дымовой извещатель. Его чувствительная часть состоит из фотоэлемента, светодиода. Светодиодный компонент постоянно генерирует направленный световой луч. Прозрачный воздух не создает препятствий для его прохождения. Если же задымленность достигает порога концентрации, направленный луч рассеивается, фотоэлемент фиксирует его. При этом ток генерирует сигнал, цепь замыкается, датчик активируется.

Дымовые – одни из популярных извещательных сенсоров, но не самые оперативные.

Температура

Повышение температуры внутри помещения регистрируется тепловыми извещательными устройствами. Происходит это так. Реагирующий компонент датчика состоит из разведенных контактов. При таком состоянии они удерживаются специальным сплавом, который при повышении температуры до строго определенного уровня начинает плавится. Контакты, больше не удерживаемые, смыкают цепь, включая извещатель. Сигнал передается к центральному пульту. Особенность – невысокая оперативность срабатывания. После возгорания должно пройти время, чтобы температура воздуха внутри помещения прогрелась до уровня, достаточного для активации сенсора.

Еще вид датчика, реагирующего на тепло источника возгорания, – интегральный. Активная часть состоит из металлических элементов, сопротивление которых тем больше, чем выше температура. Достигая нужного показателя, они смыкают цепь, посылают тревожный сигнал системе контроля.

Пламя

Огонь излучает электромагнитные волны определенного цветового спектра. Их можно зафиксировать при помощи инфракрасных элементов, установленных внутри извещателей пламени. Датчики фиксируют возникновение пожара на начальных этапах, позволяя оперативно его ликвидировать. Наиболее эффективные из всех извещательных устройств.

Проектирование установок по тушению пожаров и пожарной сигнализации

Проект состоит из двух частей – теоретической и графической:

• Первая основывается на выбранных приборах, материалах и обязательно прикрепляются расчеты. Для подтверждения результативности защиты помещения приводятся расчеты количества элементов системы.
• Вторая графическая часть содержит схематические изображения планов этажей, где указывается место расположения оборудования, чертеж соединений компонентов системы, проводки и других элементов.

В случае необходимости наличия водной системы пожаротушения особое внимание уделяется пожарному водопроводу. Для проектирования учитываются индивидуальные особенности здания – его:

Для проектирования учитываются индивидуальные особенности здания – его:

• назначение;
• конструктивные особенности;
• классификация по уровню возможного возгорания;
• температура и окружающая среда;
• размещение коммуникаций.

Главными параметрами во время планирования считаются:

• Тип огнегасящего вещества.
• Способ ликвидации огня.
• Конструктивное исполнение.
• Способ запускания процесса.

Для каждого вида пожаротушения используются определенные технические и действенные характеристики.

Разновидности и типы пожарных сигнализации

Для начала разберемся в видах и типах домашних противопожарных систем. По принципу работы датчиков их можно разделить на два вида.

• Дымовые датчики. Они срабатывают при обнаружении дыма в радиусе своего действия.
• Тепловые датчики. Они сканируют температуру в подконтрольном помещении.

Датчики могут получать питание от батареек, либо от отдельного аккумулятора. Решающего перевеса в пользу одного или другого вида нет, выбор определяется личным предпочтением и особенностями помещения, в котором устанавливается система

Еще такие системы делятся по структуре. Они могут быть следующими.

• Пороговые радиальные. Это бюджетный вариант противопожарных систем, хотя их установка может быть дорогостоящей. Как раз в этом случае будет лучше установить сигнализацию самостоятельно, а затем зарегистрировать прибор в специальной службе. Недостатком этого типа являются частые ложные срабатывания. Чтобы их избежать, рекомендуется дублировать датчики, что еще больше повышает цену комплекта в итоге. У системы всегда есть свой порог срабатывания, а контролировать её работу программными способами невозможно. Только ручная разборка.
• Модульные пороговые. Более совершенный тип. Все процессы здесь можно регулировать на компьютере. Это значительно упрощает коррекцию какой-либо поломки. Стоят такие системы дороже первого типа, но сохраняют в себе те же недостатки порогового сигнала.
• Адресно-опросные системы. Здесь все датчики находятся в одном общем модуле, что делает систему более стабильной и централизованной. Недостаток такой системы в небольшой задержке сигнала. Пусть речь и идет о секундах, но при пожарной тревоге они значат очень много.
• Адресно-аналоговые системы. Такая конструкция может иметь до 200 датчиков, сканирующих помещение и передающих сигнал на контрольное устройство, которое подает оповещение в случае тревоги. В такой системе, выход из строя одного датчика не повлечет поломки всего механизма.
• Комбинированные. Это самый дорогой вариант из списка. Однако в данном случае цена оправдывается расширенными возможностями. К такой системе можно подключить до 1000 датчиков одновременно.

Для дома наиболее оптимальным решением будет адресно аналоговая и адресно опорная. Некоторые модели могут точно указывать место воспламенения и принимать дополнительные меры: запустить усиленную вентиляцию, открыть все двери в доме и т.д.

Какой бы тип противопожарной системы вы не выбрали, профессиональные услуги по её монтажу стоят также, а иногда и дороже, чем покупка оборудования. Даже стоимость установки пожарного датчика бывает неоправданно высокой. Поэтому имеет смысл произвести крепеж самостоятельно, следуя дальнейшим инструкциям. Вы имеете на это право. Только если сделать все самому, она не будет связана с МЧС и полицией, а сигнал тревоги будет поступать только на ваш телефон. Для связи со службами, устройство придется регистрировать. Теперь рассмотрим сам процесс монтажа и установки, начиная с датчиков.

ВИДЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

На данный момент применяется множество моделей и модификаций автоматической пожарной сигнализации. Основные различия состоят в способе передачи и информационном наполнении, передаваемого сигнала. Кроме того есть разница в технических характеристиках и алгоритмах обработки информации, поступающей от извещателей.

Безадресная, пороговая АПС

К приемно-контрольной панели подключаются извещатели последовательно соединённые в один шлейф. Срабатывание пожарных извещателей порогового типа происходит при превышении граничного значения определенного параметра: температура, наличие продуктов горения и т.п.

Все извещатели пожарной сигнализации подключаются к одной слаботочной электрической линии – шлейфу. Активизация хотя бы одного устройства, размыкает шлейф (или изменяет его емкостные параметры) и активирует сигнал тревоги.

Такая система пригодна для установки на объектах небольшой площади с несложной планировкой – помещение средних размеров с низкой вероятностью возгорания.

* Обычно пороговые пожарные извещатели срабатывают на размыкание цепи, поэтому для приемно-контрольной панели абсолютно неважен производитель оборудования.

АДРЕСНО-ОПРОСНАЯ АПС

В качестве пожарных извещателей используется более дорогостоящие адресные детекторы. Каждый из них соединён с приемно-контрольной панелью по кольцевой схеме. Срабатывание детекторов происходит при превышении порогового значения, оператор может определить место возникновения очага возгорания.

Также ПКП осуществляет периодический опрос периферийного оборудования на предмет его работоспособности. При обнаружении поломки или отсутствии обратного сигнала на контрольную панель выводится тревожное сообщение, с информацией о вышедшем из строя приборе.

Адресно-опросную АПС рекомендуется использовать для объектов средней площади со сложной планировкой.

Достоинства:

• быстрое определение точного места возгорания;
• простота монтажа – все датчики объединены в одну кольцевую структуру;
• сравнительно небольшое количество расходных материалов и быстрая установка;
• контроль рабочего состояния периферийных устройств;
• простота обслуживания и оперативное восстановление работоспособности системы после выхода из строя.

Недостаток: высокая стоимость оборудования и сложность настройки

АДРЕСНО-АНАЛОГОВАЯ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ

ПКП производит непрерывный опрос периферийного оборудования. Извещатели передают информацию о текущей величине контролируемого параметра.

На основании заложенного алгоритма осуществляется сравнение нескольких показателей, как относительно граничной величины, так и в динамике изменений. Такой принцип действия минимизирует количество ложных срабатываний и вместе с тем гарантирует выявление очага возгорания на самых ранних стадиях.

Как и в предыдущем типе пожарной сигнализации, оператор сразу получает информацию о месте возникновения возгорания, а периферийные устройства постоянно тестируются на работоспособность.

Учитывая высокую стоимость и сложность настройки оборудования, адресно-аналоговая пожарная сигнализация устанавливается на объектах с наиболее жёсткими требованиями к противопожарной безопасности.

РАДИОКАНАЛЬНАЯ

Является одной из разновидностей адресно-аналоговой системы пожарной сигнализации и имеет те же эксплуатационные характеристики и аналогичный принцип действия. Отличие заключается в способе передачи информации от периферийных устройств к приемно-контрольному прибору – посредством радиосигнала.

Такие системы являются наиболее дорогостоящими и их применение оправдано только в случае невозможности прокладки кабельных трасс: исторические здания, музеи, помещения с элитным ремонтом и т.п.

КАК РАБОТАЕТ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ В КВАРТИРЕ

В многоквартирных домах (по новому СП 486.1311500.2020 вне зависимости от каких либо условий) должна устанавливаться пожарная сигнализация.

В обязательном порядке в прихожих квартир устанавливаются тепловые извещатели, которые подключаются к общедомовой системе сигнализации. Работает это все следующим образом:

При обнаружении возгорания в квартире приемно контрольный прибор пожарной сигнализации включает систему оповещения, а также формирует команды на управление инженерно- техническим оборудованием:

• дымоудаления;
• вентиляции;
• лифтами и пр.

Кроме того, в квартирах предписывается установка автономных пожарных извещателей. Мероприятие, на мой взгляд, в большинстве случаев бесполезное и малоэффективное.

Более того, во многих квартирах и установленная застройщиком сигнализация не работает. Причина тривиальна – у нас между законодательным уровнем и практической реализацией требований норм и правил лежит великая пропасть.

Конкретный пример:

Люди вселились в новую квартиру, надо делать ремонт, а на потолке висят пожарные датчики, которые реально мешают. Законопослушные граждане связываются с управляющей компанией на предмет их временного отключения, а остальные просто обрезают шлейфы.

Некоторое время сигнализация пищит, потом замолкает. Естественно никто потом ее не восстанавливает. Кстати, законопослушные в конце концов поступают также, потому как помощи в этом вопросе они не получают.

Может где то все иначе, но с описанной ситуацией я сталкивался не раз и не думаю что она является исключением. Ко мне не раз обращались с просьбой помочь правильно отключить в квартире пожарную сигнализацию (с возможностью ее последующего восстановления). По результатам я подготовил соответствующий мануал, можете пользоваться.

КАК ПОНЯТЬ ЧТО ПОЖАРНАЯ СИГНАЛИЗАЦИЯ РАБОТАЕТ

Здесь многое зависит от того, где система установлена и имеется ли доступ к приборам и органам управления.

Проще всего, если извещатели имеют встроенную индикацию (светодиод). В этом случае, если он работает в пульсирующем режиме – все нормально.

Также достаточно информативна световая индикация на приборе, если, как уже говорилось, к нему есть доступ. Но достоверно убедиться в работоспособности противопожарной системы можно только после выполнения полной ее диагностики.

Что еще может быть интересно:

• как проверить пожарную сигнализацию;
• виды и типы пожарных извещателей;
• пожарная сигнализация в квартире;
• автономная пожарная сигнализация.

  *  *  *

2014-2023 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Как самостоятельно убрать пожарную сигнализацию

Если же сигнализация сработала без причин, то её можно полностью отключить. Самый элементарный вариант — это достать из датчика питание (батарейку) или отсоединить от сети приёмно-контрольное устройство.

Внимание! В данном случае пожарная сигнализация станет бесполезной и не сможет вас предупредить о реальном возгорании. Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить

При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме

Кроме того, многие пожарные сигнализации оснащаются источниками дополнительного питания и кнопкой, расположенной на датчике с лицевой стороны, которые также нужно будет отключить. При нажатии на кнопку, прибор переходит в тревожный режим, а звуковой сигнал сбрасывается в автоматическом режиме.

Также пожарную сигнализацию отключают и с помощью централизованного пульта управления, но для этого необходимо знать пароль. Если вы не можете выяснить причину поломки устройства, то тогда решайте вопрос радикально — перекусите провода, которые идут к датчику, но в этом случае прибор вообще перестанет работать и будет просто напоминать декоративный элемент.

Подготовительные работы к монтажу АУПС

Перед осуществлением установочных работ элементов АУПС необходимо проверить их целостность и работоспособность, подготовить необходимую техническую документацию, подобрать материалы и организовать рабочее место. Следует подготовить журнал производства работ и акты:

1. Обследования со сметой, планом здания, ТЗ.
2. Приемки и передачи оборудования в монтаж.
3. Готовности строения к осуществлению работ.
4. Освидетельствования скрытых работ.
5. О проведении входного контроля.
6. Испытания трубопроводов.
7. Об окончании монтажных работ.
8. Об окончании пусконаладочных работ.
9. О приемке средств в эксплуатацию.

Правила монтажа:

• Подключение оборудования производится в соответствии с инструкциями заводов-изготовителей.
• Прокладка проводов сигнальных шлейфов по стенам, внутри защищаемых помещений, производится на расстоянии не менее 0,1 метра от потолка и на высоте не менее 2,2 метра от пола.
• При параллельной открытой прокладке, расстояние от проводов кабелей пожарной сигнализации с напряжением до 60 В до силовых и осветительных кабелей должно быть не менее 0,5 м.
• Не допускается совместная прокладка шлейфов и соединительных линий пожарной сигнализации с линиями напряжением 110 В и более в одном коробе, трубе, замкнутом канале.
• Дымовые извещатели, пожарной сигнализации устанавливаются на потолке на расстоянии:- 4,5 метра от стен и 9 метров между датчиками при высоте потолка 3,5 метров,- 4 метра от стен и 8,5 метров между датчиками при высоте потолка до 6 метров,- 4 метра от стен и 8 метров между датчиками при высоте потолка до 10 метров.
• Расстояние от извещателей до вентиляционных отверстий должно быть не менее 1 метра.
• Ручные извещатели устанавливаются по пути эвакуации на стенах, на высоте 1,5 метра от уровня пола (допустимое отклонение 0,1м).
• Звуковые оповещатели устанавливаются на высоте не менее 2,3 метра от пола, а расстояние от потолка до оповещателя пожарной сигнализации не менее 0,15 м.
• Шлейфы пожарной сигнализации выполняются специальным огнестойким кабелем.

Заявка на расчет

Более точный расчет необходимо проводить при помощи квалифицированных специалистов, граммотных инженеров учитывающих все нюансы объекта, требования нормативной документации и пожелания заказчика.

Оставить заявку

Дополнительная информация:

Пожарная сигнализация Стрелец нашла широкое применение в нашей стране, эта система использует для передачи сигнала беспроводные каналы связи. Подробнее…

Индивидуально для офиса, торгового или медицинского центра, любого другого места специалисты подберут необходимые приборы:  приемно-контрольная панель (ПКП), пожарные извещатели (ПИ): тепловые (реагируют на тепло), дымовые (реагируют на задымление), световые или активизирующиеся ручным способом (тревожная кнопка), пожарные оповещатели (ПО) – сирены оповещают людей о пожаре, шлейфы, источники бесперебойного питания (ИБП).

Порядок разработки проекта на пожарную сигнализацию и систему оповещения

Собственник здания или руководитель предприятия может заказать отдельный проект на пожарную сигнализацию, либо разработка будет выполнена в рамках общего проектирования строительства или реконструкции. Если на объекте уже есть система ОПС, можно подготовить документы на ее модернизацию, замену устройств и оборудования. Все эти работы выполнят специалисты компании Смарт Вэй.

Получение исходных данных и документов

Прежде чем приступать к разработке проекта на пожарную сигнализацию, нужно получить и проанализировать исходные данные на объект, характеристики помещений, пожарные риски. Для этого может проводиться обследование существующего здания, оценка решений в разрабатываемом проекте. Также осуществляются расчеты пожароопасности, пожарных рисков для здания.

Для подготовки проекта на пожарную сигнализацию будут нужны следующие данные:

• характеристики здания и его помещений;
• информация о видах конструкций и материалов, их показателях огнезащиты, огнестойкости и горючести;
• данные о видах горючих материалов и веществ, для работы с которыми предназначены помещения;
• нормативные или фактические показатели численности персонала, посетителей здания;
• информация из расчетов пожарных рисков, категорирования помещений.

Из документов, которые будут нужны разработчикам, можно выделить техническую и эксплуатационную документацию на существующий объект, материалы проверок МЧС. Также изучаются документы на оборудование, электроустановки, инженерные системы здания. Если разработка осуществляется при проектировании нового здания, исходные данные берутся из архитектурных, планировочных, инженерных и иных решений других разделов.

Специалист проводит обследование действующей системы сигнализации для разработки проекта, модернизации оборудования.

Основной этап разработки проекта

Решения для проекта пожарной сигнализации и системы оповещения выбираются под особенности конкретного здания или предприятия. Их должно быть достаточно, чтобы быстро выявить возгорание или задымление, направить сигнал системе управления, включить датчики оповещения по всему объекту. Работа проектировщика включает следующие мероприятия:

• разработка общей концепции и схемы размещения датчиков, приборов, извещателей и технических средств;
• подбор решений по системам сигнализации и оповещения с учетом мест размещения коммуникаций здания, компоновки помещений, предполагаемого количества людей в разных частях здания;
• описание решений в письменной и графической форме, подготовка чертежей, схем, планов;
• описание категорий и параметров оборудования, которое будет установлено в помещениях здания;
• описание системы управления сигнализацией, оповещением и эвакуацией людей;
• подготовка спецификаций на материалы и оборудование, рабочей документации для монтажа и пуско-наладки;
• оформление расчетов и смет на предстоящие работы.

При разработке ОПС выбираются материалы и оборудование, обладающее специальными защитными характеристиками. Система сигнализации и оповещения должна сохранять работоспособность на начальном этапе возгорания, чтобы обеспечить полную эвакуацию людей. Аналогичным образом подбираются кабели, провода, каналы, определяются места их прокладки по зданию и помещениям.

Все оборудование, приборы и технические устройства должны иметь разрешительные документы, в том числе пожарные сертификаты. В Постановлении Правительства № 241, где приведен перечень продукции под пожарную сертификацию, в отдельную группу выделены изделия для сигнализации, оповещения и пожаротушения в зданиях.

Оформление документов

Разработка систем сигнализации и оповещения завершается оформлением документов. Это может быть раздел в общей проектной документации на строительство или реконструкцию, либо отдельный проект для ремонтных работ. В комплект документов для согласования входит рабочая документация со схемами, чертежами и планами. Все документы утверждает заказчик – собственник объекта или руководитель организации. После этого документация передается на согласование в уполномоченные органы, либо организации с лицензий на монтаж и пуско-наладку.

Специалисты МЧС будут проверять работоспособность системы сигнализации в ходе плановых или внеочередных аудитов.
