Как своими руками сделать ручной фрезер из дрели + инструкция, видео, чертежи

Фрезы для ручного фрезера

Фрезы — это режущий инструмент, который обрабатывает и формирует поверхность. Состоят они из цилиндрической части, которая зажимается цангами в держателе агрегата, и режущей части. Цилиндрическая часть может быть разного диаметра. Выбирайте такой, цанга под который есть в вашем аппарате. Форма и расположение ножей режущей части определяет тот вид, который получает древесина после обработки. В некоторых фрезах (для кромок) есть упорный ролик. Он задает расстояние от режущей поверхности до обрабатываемого материала.

Работа ручным фрезером по дереву предполагает наличие некоторого количества фрез. Это — малая часть того, что существует

Делают фрезы из разных металлов и сплавов. Для обработки мягкой древесины — сосны, ели и т.п. — используют обычные насадки (HSS), для жестких пород — дуб, бук и другие — из жестких сплавов (HM).

Каждая фреза имеет определенный ресурс и максимальную скорость, на которой обеспечивается нормальная работа с минимальным биением. Превышать рекомендованную скорость не стоит — это может стать причиной поломки фрезера. Также нет смысла точить фрезу, если она затупилась. Делают это на специальном оборудовании (стоимостью около 1000$), где можно задать требуемый угол заточки. Вручную ничего путного не получится. Так что затупившиеся проще (и дешевле) заменить, так как стоят они относительно немного.

Популярные виды

Есть некоторое количество типов насадок для фрезера, которые используются чаще всего.

• Кромочные. Служат для обработки боковых поверхностей заготовок. С их помощью можно сделать ровные или фигурные края, можно сформировать выемки и шипы для стыковки деталей. Именно этот тип фрез бывает с подшипником на конце — он упирается в деталь, задавая расстояние от края обрабатываемой детали до резца.

• Пазовые. Служат для формирования пазов и выемок различных форм. Бывают они:
  • спиральные (а) — в основном используются для формирования технических пазов, например, соединение шип/паз;
  • галтельные (б, д) — для декорирования поверхности при помощи бороздок разной формы, могут быть округлыми, V-образными или фигурными;
  • ласточкин хвост (в, г) — для формирования паза в виде трапеции, это паз используется для открытого и скрытого соединения деталей;

  • фасонные (д) — с их помощью украшают поверхность бороздками сложных форм.

Есть фрезы простые, сформированные из единого куска металла, есть наборные. Наборные имеют хвостовик — основу, некоторый набор различных режущих плоскостей, набор шайб разной толщины. Из этих деталей можно самостоятельно сформировать требуемый рельеф.

Наборная фреза — комплект из нескольких режущих поверхностей и шайб, из которых можно сделать фрезу требуемой формы

Это наиболее популярные виды фрез, но на самом деле их очень много. Кроме разного диаметра хвостовиков, есть различные диаметры режущих поверхностей, их высота, расположение ножей друг относительно друга и т.д. Вообще, для фрезеровки своими руками, требуется обычно около пяти наиболее ходовых фрез. Они обычно присутствуют постоянно, а остальные докупаются под конкретные виды работ.

Что такое фрезер и для чего он нужен

Фрезер — это устройство для обработки дерева или металла. Они обрабатывают плоские и фасонные поверхности, формирует также технологические выемки — паз, гребень, выемки под установку петель и т.п. По способу установки есть стационарные станки (есть разных типов для выполнения разных операций), а есть ручные фрезеры. Ручные электрофрезеры — универсальный инструмент, который позволяет проводить любые операции. Для смены операции всего лишь надо поменять насадку — фрезу и/или ее расположение на детали.

Станки используются в основном при массовом производстве. В них фреза установлена неподвижно, а движется  заготовка — по определенной траектории. При работе ручным фрезером ситуация противоположная — закрепляют неподвижно заготовку, двигают фрезер. При обработке больших объемов одинаковых деталей удобнее закрепить ручной фрезер на горизонтальной поверхности, сделав нечто похожее на фрезеровальный станок.

Самодельный фрезеровальный станок — горизонтальная плоскость с отверстием посредине, к которой снизу крепится ручной фрезер

Есть много различных видов фрезеровальных станков, но для домашнего мастера или для полупрофессионального использования больше подходят универсальные. В них устанавливаются различные фрезы и специальные приспособления, что позволяет выполнять любые операции. Просто для их выполнения требуется больше времени и сноровки, чем на специализированном станке.

Что можно сделать при помощи ручного фрезера:

• пазы и выемки любой формы (фигурные, прямоугольные, сложных форм);
• отверстия сквозные и слепые;
• обработать кромки и торцы (можно сделать прямыми, можно фигурными);
• вырезать сложные детали;
• наносить надписи, узоры, рисунки на поверхность;

• копировать детали.

Подобные операции используются в столярном деле, при производстве и сборке мебели. Даже врезать замок или петли на двери — это тоже может ручной фрезер. Причем сделает это намного быстрее и элегантнее, чем аналогичные операции, но выполненные при помощи ручного инструмента.

Как изготовить токарный станок по дереву своими руками: чертежи и технология

Самый простой способ собственноручно изготовить инструмент в домашних условиях – сконструировать токарный станок или фрезер из дрели или электрического мотора, снятого с другого инструмента. Этот процесс не так уж и сложен, поэтому каждый мастер способен справиться с его выполнением. Для этого потребуется электрический двигатель, мощность которого не превышает 500 Вт, и подручные материалы. В качестве привода может использоваться и дрель. Конечно, для изготовления токарного станка потребуются некоторые навыки.

Устройство задней бабки самодельного токарного станка по дереву

Для строительства станка необходимы следующие элементы:

• металлическая станина;
• электромотор;
• подручник;
• задняя бабка.

Не помешает обзавестись чертежом, который поможет сориентироваться в размерах и правильно изготовить все элементы конструкции для последующей ее сборки.

Как изготовить самодельный сверлильный станок своими руками с мотором

Для начала нужно подготовить вал электромотора. Для этого на него устанавливается планшайба, подойдет и стальной центр с резьбой. Монтаж второго центра осуществляется в трубку задней бабки. Для изготовления станины потребуется пара уголков размером 5х3 см, их длина – 15 см. К станине с помощью болтового соединения крепится мотор.

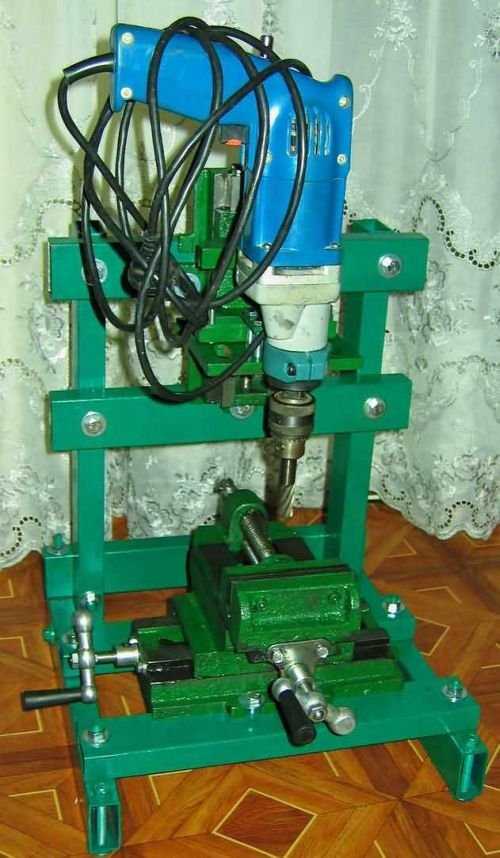

Пример самодельного сверлильного станка

На следующем этапе изготовления самодельного станка своими руками выполняется сборка бабки. Этот элемент формируется из пары горизонтальных и пары вертикальных уголков. К ней крепится труба, предназначенная для шпинделя. В нее нужно вставить болт, диаметр которого составляет 1,2 см. Предварительно его головка затачивается под прямым углом. Таким образом, обозначается центральная часть шпинделя. После этого бабка устанавливается на станине. На верхней стойке, которая соединяется с горизонтальными уголками, необходимо закрепить методом сварки трубку.

Для изготовления подручника нужно взять стальной стержень с фаской. Также этот элемент должен иметь отверстие, которое будет использоваться для закрепления опорной линейки. Необходимо вертикально приварить трубку со стопорным винтом к длинному уголку. Затем в нее вставляется стержень подручника.

В качестве шпинделя передней бабки будет использоваться ротор мотора, на котором закреплена планшайба. В ней нужно выполнить несколько отверстий. В центральной части будет вставляться вилка. Отверстия по краям предназначены для фиксации детали с помощью шурупов.

Даже с помощью простых инструментов можно создать интересные деревянные изделия, для этого необходимо изучить технологию работы с инструментом и практиковаться

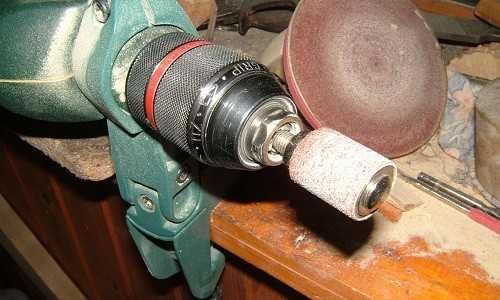

Как изготовить своими руками из дрели токарный станок по дереву

Имея под рукой верстак с прочной и ровной рабочей поверхностью, можно соорудить токарный станок, не прибегая к строительству станины. Электрическая дрель в этом случае будет выполнять функцию вращательного привода и передней бабки. Согласно простейшему чертежу станка этот инструмент достаточно закрепить на поверхности верстака через шейку. Для фиксации подойдут струбцины и хомут.

Далее нужно изготовить упор, который будет выступать в роли задней бабки.

Этот элемент монтируется напротив дрели. Для его создания можно взять два бруска из дерева и регулировочный винт, заточенный с одного конца под конус. Если предполагается использование станка для обработки массивных деревянных заготовок, то желательно зафиксировать упор на столе с помощью струбцин.

Для изготовления инструмента своими руками достаточно недорогих материалов. Токарный станок на основе дрели можно использовать для вытачивания различных деталей:

• дверные ручки;
• конструкционные детали лестницы;
• декоративные изделия и т. п.

С помощью верстака с прочной и ровной рабочей поверхностью, можно сделать токарный станок из дрели своими руками

Чтобы расширить функциональные возможности инструмента, его конструкцию можно дополнить насадками и прочими приспособлениями, способными улучшить качество работы.

К таким усовершенствованиям можно отнести:

• выполнение намотки на трансформаторах;
• нанесение красящего состава поверх вращающейся детали для создания узоров;
• нанесение спиральных насечек на заготовку и т. п.

Установка специальной приставки в виде копира позволит использовать станок для создания целой серии одинаковых деталей или изделий по шаблону.

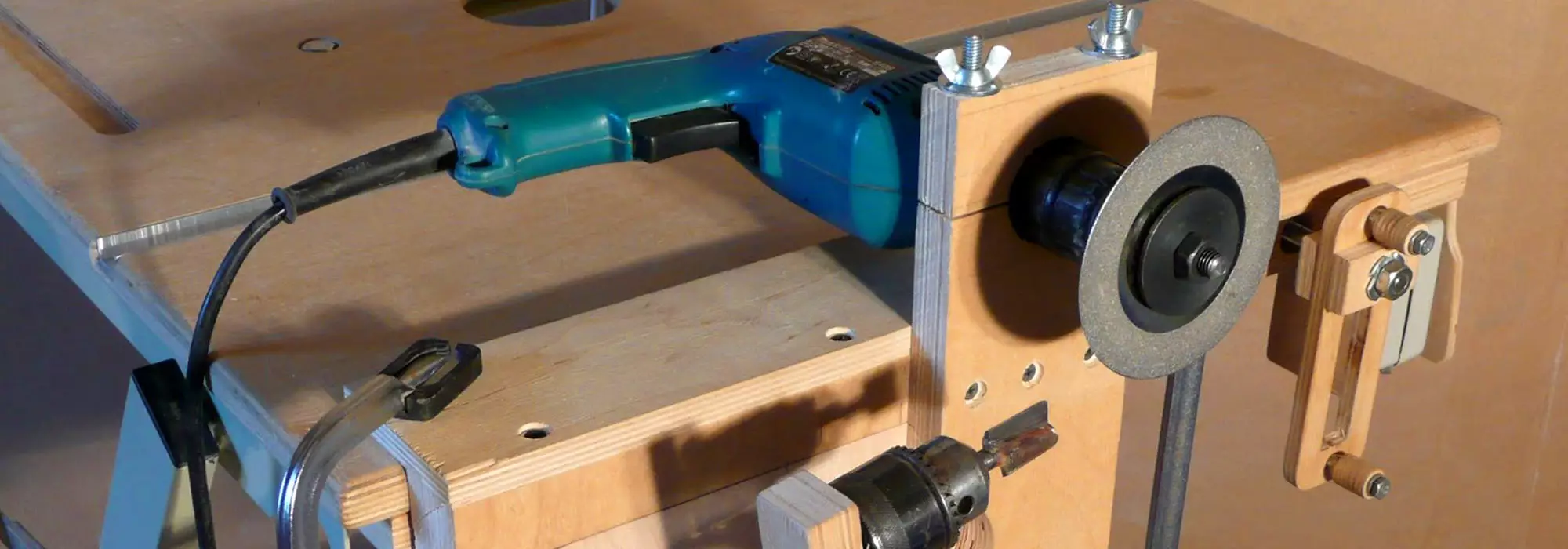

Пример многофункционального самодельного деревообрабатывающего станка из дрели

Рекомендации

Начинающие мастера по обработке древесины должны ознакомиться с основными рекомендациями специалистов не только по поводу эксплуатации агрегата, но также выбора инструмента для личного применения

Так как на рынке предлагается широкий выбор фрезеров, первым делом важно определиться, работу какого характера вы собираетесь выполнять – нарезка пиломатериалов, декорирование, пазы и углубления и т. д

К тому же важно обратить внимание на мощность аппарата, наличие вспомогательных элементов, его устойчивость, надежность и долговечность. Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования

После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования

Для продуктивного фрезерования заготовку необходимо надежно зафиксировать, а сам режущий элемент закрепить в цанге. После этого производится настройка параметров работы оборудования, траектории движения и глубины фрезерования.

Стоит поговорить о правилах, которые помогут заниматься работой безопасно и эффективно. Во время эксплуатации такого оборудования нельзя спешить, ведь это может привести к порче заготовки или даже травме. Поэтому, если вы собираетесь заменить оснастку, для начала отключите инструмент, только тогда закрепите заготовку, используя струбцины. Это не занимает много времени, но обеспечит безопасность и надежность.

Некоторые новички пытаются снимать большой слой древесины за один проход, но это не принесет желаемого результата, к тому же не всякая фреза способна выдерживать подобные нагрузки.

Ручная фреза является небольшим инструментом, который можно установить в своей домашней мастерской и обрабатывать древесину. Благодаря агрегату расширяются возможности для творческих поделок и даже собственного производства мебельных или других изделий из такого материала.

Научиться работать на таком станке может любой желающий, главное выбрать качественный и надежный агрегат, правильно его настроить и следовать инструкции. Изучите технические и эксплуатационные характеристики данного приспособления, пробуйте разные варианты обработки, чтобы улучшать собственные навыки. Это может открыть двери к хорошему заработку, к тому же в любое время можно сделать что-то и для себя. Успехов в начинающем деле!

Как работать фрезером, смотрите в видео.

Сверлильный станок из ручной дрели

Чтобы старая дрель не залеживалась в гараже на полке, предлагается изготовить из нее ручной сверлильный станок. Достоинство такого инструмента в том, что всегда можно аккуратно проделать отверстие в дереве, стекле, пластике, металле и даже керамической плитке, используя при этом соответствующие виды сверл. Принцип изготовления простой, и заключается в том, что сначала нужно изготовить станину с подвижной рамкой, на которую будет установлен ручной инструмент.

1. Для изготовления понадобится доска, металлические уголки и цилиндрические направляющие, например, шпильки, на которых нужно сточить резьбу. Длина шпилек влияет на величину перемещения инструмента
2. Сначала изготавливается основание, к которому крепятся шпильки, расположенные прямолинейно с одной стороны деревянной станины
3. Под шпильки в уголках просверливаются отверстия
4. Эти уголки отверстиями надеваются на шпильки
5. К уголкам крепится деревянная доска соответствующего размера, которая будет служить основанием для закрепления инструмента
6. Устанавливается и закрепляется дрель к подвижной части
7. Для плавного перемещения станины изготавливается фиксатор, который воздействует на шпильку, тем самым ограничивая движение подвижной станины

Конструкция устройства может быть разной, и все зависит от собственной смекалки, однако принцип создания такого изобретения своими руками показан на фото ниже.

Видео-уроки по работе c ручным фрезером

При установке дверей необходимо врезать петли, как это сделать при помощи фрезера — в следующем видео (там же есть о том, как сделать паз, например, под установку добора).

Как сделать самодельный фрезеровальный станок из образков ламината (можно фанеры) и как сделать шиповое соединение для ящиков (стола, например) — в следующем видео

Работа ручным фрезером по дереву неплохо показана в следующем видео, но он на английском языке. Даже если вы не знаете английский, не пожалейте времени, посмотрите. Многие операции станут понятнее.

Особенности работы самодельным фрезеровальным устройством

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту . У электродрели этот показатель находится в районе 3 000 . Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт . Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Как сделать фрезу

Фреза – общее название для обширной группы режущих инструментов. Различают два основных вида:

Существует множество типов конструкции фрез, используемых для выполнения разных технологических операций:

• Цельные.
• Составные (сборные).
• Концевые.
• Торцовые.
• Фасонные.
• Со сменными пластинами и другие.

Производство режущего инструмента является высокотехнологичным и требовательным к качеству материала процессом. Например, изготовление концевых фрез состоит из нескольких этапов:

• Токарная обработка заготовки (придание формы).
• Фрезеровка зубьев.
• Обработка режущих кромок (заточка и затылование).
• Термическая обработка материала (закалка, отпуск, иные операции, дающие в результате качественную структуру металла).

Для изготовления других разновидностей производятся подобные или иные операции, определяемые типом и конструкцией инструмента. Самодельные фрезы представляют собой лишь доработку готовых образцов.

Необходимость применения того или иного вида, получения определенного профиля или размера режущего органа, заставляет решать вопрос самостоятельно. Рассмотрим, как сделать фрезу своими руками в домашних условиях.

Самодельные фрезы по дереву

Изготовление фрезы по дереву своими руками возможно при наличии соответствующей заготовки и станка, куда она будет устанавливаться. В домашних условиях обычно используются электродрель или ручной фрезерный станок. Наиболее доступный вариант – изменение формы обычного сверла по металлу, но могут применяться и другие способы.

Рассмотрим, как из сверла сделать фрезу по дереву. В зависимости от назначения инструмента, понадобится заготовка (сверло по металлу) определенного размера. Если планируется изготовление фасонной фрезы, то диаметр заготовки должен равняться максимальному диаметру конечного изделия. Изготовление состоит из двух этапов:

• Придание профиля.
• Создание хвостовика.

Обе операции требуют использования промышленного оборудования. Во всяком случае, для изготовления хвостовика потребуется участие токарного станка. Цанга ручного фрезера рассчитана на диаметр 8 мм (есть варианты на 6 и 7 мм). Поэтому для больших диаметров сверл перед созданием профиля следует подготовить хвостовик. Это позволит исключить биения, опасные при обработке древесины. Профиль проще всего придать методом шлифования. Предварительно следует изготовить шаблон, по которому надо постоянно проверять состояние профиля. Для работы понадобится шлифовальный станок (наждак), болгарка или отрезной круг, закрепленный в патроне электродрели.

Для создания сменных пластин для фрезерной головки используются либо готовые образцы, которым придается нужная форма, либо заготовки из качественного металла. Профиль придается путем шлифования на имеющемся под рукой станке.

Завершающей операцией является затылование. Это процесс установки определенного угла режущей кромки, обеспечивающего отсутствие контакта задней части кромки и детали.

Важно! Затылование – процесс довольно трудоемкий, но необходимый, только он придает фрезе способность нормально работать

Фреза по металлу своими руками

Изготовление фрез по металлу в домашних условиях ограничивается перешлифовкой имеющихся инструментов, изменением профиля или диаметра режущей части. Более активное вмешательство потребует использования промышленного оборудования, так как понадобится выполнить сложные процедуры:

• Отпуск металла (процедура, обратная закалке).
• Станочная обработка, включающая придание формы, заточку, затылование).
• Закалка фрезы.

Качественное выполнение этих действий в домашних условиях практически невозможно. Кроме того, для работ подобного рода требуется немалая профессиональная подготовка и опыт, что имеется не у всех. Поэтому ограничиваются лишь доступными процедурами, предполагающими незначительное вмешательство в исходное состояние заготовки.

Изготовление режущего инструмента в домашних условиях требует наличия необходимого оборудования и подходящих заготовок. Кроме того, надо иметь навыки и опыт, иначе можно получить весьма опасное изделие, способное испортить обрабатываемую поверхность и навредить самому мастеру. Неподготовленному человеку производить такие работы не рекомендуется, лучше обратиться за помощью к специалисту.

Фреза с опорным подшипником

Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.

К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств — сделать кривое ровным не удастся.
