Виды деревянных балок для перекрытий, расчёт длины, монтаж

Как выполнить работы

Расчеты

Точные расчеты для несущей способности балок, как правило, выполняют особые организации с достаточным опытом. При выполнении расчетов самостоятельно используется следующая система:

• Чердачное перекрытие с подшивкой, утеплителем в котором является минеральная вата, имеет постоянную нагрузку 50 кг/м2. По стандартам СНиП при такой нагрузке нормативом будет 70 кг/м2, если коэффициент запаса прочности равен 1.3. Итак, узнать общую нагрузку несложно – 1.3*70+50=130 кг/м2.
• Если вы производите расчеты для мансардного помещения, то следует учесть вес материала, из которого выполнен пол и предметы, которые находятся в этом помещении. В таком случае нагрузка будет 350 кг/м2.
• Если же деревянные балки перекрытия играют роль межэтажных пролетом, то величина нагрузки будет равна 400 кг/м2.

Определение шага и сечения балок

Учтите, что показатели взаимосвязаны между собой, и их можно рассчитать по установленным правилам:

1. Высота и ширина балок должна иметь пропорцию 1.4:1. При этом учтите, что ширина балок должна быть от 4 до 20 см, а высота от 10 до 30 см (это с расчетом на утеплительный материал). Бревна для перекрытия обязательно должны быть с диаметром от 11 до 30 см.
2. Шаг установки обязательно должен иметь предел от 0.3 до 1.2 метра (с учетом материала для утепления и материала для подшивки). Если дом каркасный, то шаг обязательно должен быть такой же, как и между каркасов.
3. Произвести определение сечения балок из дерева можно по специальным таблицам или программам. При проведении расчета сечения следует учесть, что максимально допустимый изгиб балок на чердаке равен 1 от 200, а для межэтажных 1 от 350.

Использование деревянных ферм – преимущества и недостатки

Выполненные из дерева фермы перекрытий по виду напоминают два параллельно расположенных друг под другом бруска или бревна, которые между собой соединены опорами, а те в свою очередь находятся по отношению к бревнам или брускам вертикально или же под углом. Главной задачей ферм является перекрытие длинных пролетов, если невозможна установка дополнительных опорных стоек. Чтобы сделать фермы, используют специальные разработанные таблицы и программы, в которых учитываются типы соединений, шаг установки, общие размеры и сечение деталей. Чаще всего фермы делают по промышленному методу с использованием оборудования высокой точности. Вместе с тем есть вариант самостоятельного изготовления фермы.

К достоинствам отнесем:

• Возможность накрыть пролет больших размеров и при этом не использовать дополнительные опорные стойки.
• Небольшой общий вес, благодаря чему нагрузка на несущие элементы строения тоже будет небольшой.
• Высокая прочность и никаких прогибов, что дает длительный срок эксплуатации напольного и подшивочного материала.
• Простота установки на все несущие элементы в независимости от материала изготовления.
• Есть возможность изменить ширину шага укладки.
• Можно установить внутренние коммуникационные линии.
• Отличная звукоизоляция.
• Если фермы были выполнены красиво, их можно даже не зашивать и тогда они будут играть роль декоративного элемента.

Но помимо достоинств есть и некоторые недостатки, а именно:

• Из-за особенностей конструкции сильно увеличивается толщина межэтажного перекрытия.
• Большие затраты в плане труда при изготовлении фермы собственноручно, требуется специальное оборудование.
• Готовые конструкции достаточно дорогие.

Выбирать фермы или деревянные балки – решать только вам.

Виды деревянных ферм

Подобные конструкции могут использоваться не только при строительстве крыш, раньше, например, они использовались при строительстве мостов. Но, учитывая восприимчивость дерева к влаге и воздействию насекомых (несмотря на все защитные пропитки), в последнее время они используются главным образом именно для устройства крыши, или в качестве перекрытий между этажами в частном строительстве.

Что же касается классификации, то по назначению можно выделить:

• деревянные стропильные фермы – их можно собрать на земле, а потом просто поднять и закрепить на уже почти готовом доме. Это очень удобно и сокращает время строительства;
• фермы-перекрытия – в этом случае они используются в роли перекрытия между этажами.

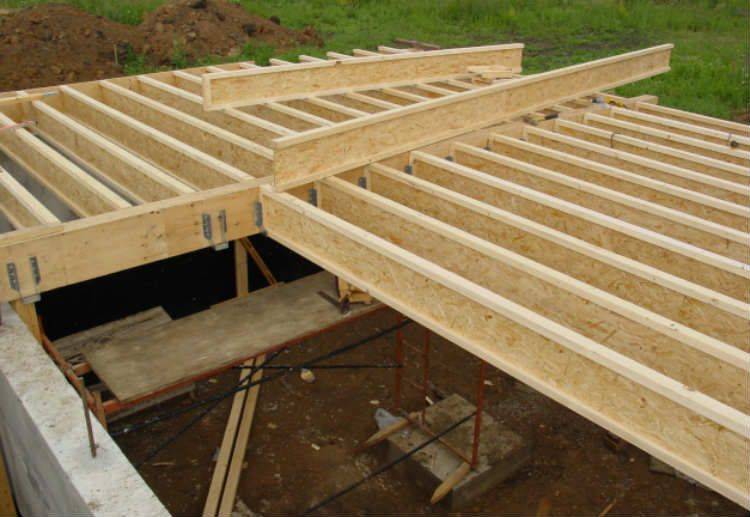

На фото – заготовки для перекрытия

Есть определенные отличие и в форме конструкции, можно выделить такие типы как:

с параллельными поясами – используются для устройства перекрытия между этажами;

• треугольные – при строительстве частных домов каркас крыши состоит из нескольких треугольных ферм, соединенных поверху деревянным брусом;
• прямоугольные фермы могут использоваться для устройства крыши с небольшим уклоном;
• возможны варианты с трапециевидным очертанием, а также с искривленным верхним поясом.

На схеме представлены разные варианты очертания верхнего пояса

Как правило, ферма из дерева изготавливается либо из деревянного бруса, либо из достаточно широких досок (если нагрузка будет главным образом вертикальной).

Но возможны и другие варианты:

• при необходимости восприятия больших нагрузок могут использоваться комбинированные конструкции. В них, например, нижний пояс может быть изготовлен из стали, а остальные элементы – быть деревянными. Это позволит максимально снизить вес, а металл без проблем выдержит эксплуатационную нагрузку;
• встречаются и фермы, изготовленные из фанерных труб. Главным преимуществом такого вида можно считать малый вес (даже по сравнению с аналогом из бруса или доски). Небольшая цена также может считаться преимуществом. Конечно, прочность таких сооружений несколько меньше, чем у аналогов, изготовленных из толстых брусьев, поэтому и используют их главным образом не в качестве несущих конструкций;

Схема узла из фанерных труб

• фермы, в которых сочетается стеклопластик и дерево можно считать экзотикой, но они существуют. Стеклопластик довольно прочный, к тому же обладает малым весом, так что конструкция получается довольно прочной и легкой;
• но чаще всего встречаются обычные конструкции, изготовленные из цельного либо клееного бруса, а также досок.

Применение деревянных ферм, достоинства и недостатки

Фермы перекрытий, выполненные из дерева, выглядят, как два параллельно находящиеся друг над другом бревна или бруска, которые соединены между собой опорами, находящимися по отношению к этим бревнам или брускам под углом или вертикально. Основная задача, которую решают фермы — это перекрытие длинных пролетов, если монтаж дополнительных опорных стоек невозможен.

Для изготовления ферм применяются разработанные таблицы и программы, где учитываются тип соединений, шаг монтажа, сечение деталей конструкции и ее общие габариты. Зачастую, фермы изготавливаются промышленным способом с применением высокоточного оборудования. Наряду с этим, можно изготовить ферму своими руками.

Деревянные стропильные фермы

Сравнивая деревянные балки и фермы перекрытий можно определить достоинства и недостатки, которыми обладают фермы. К преимуществам можно отнести:

• способность накрыть пролет значительного размера без дополнительных опорных стоек;
• незначительную массу, что влечет за собой небольшую нагрузку на несущие элементы здания;
• высокая прочность и неподатливость к прогибам, что влечет за собой длительную эксплуатацию подшивочного и напольного материалов;
• простота монтажа на любые несущие элементы здания, независимо от материала, из которого они изготовлены;
• возможность изменять ширину шага укладки фермы;
• возможность монтажа внутренних коммуникационных линий;
• прекрасная звуковая изоляция;
• красиво выполненные фермы можно не зашивать и использовать как элемент декора.

Деревянные фермы могут послужить оригинальным декоративным элементом

Кроме достоинств, фермы обладают некоторыми недостатками, к которым можно отнести следующие:

• за счет конструктивных особенностей, значительно увеличивается толщина межэтажных перекрытий;
• значительные трудозатраты при изготовлении фермы своими руками, необходимость наличия специального оборудования;
• высокая цена на готовую конструкцию.

Проектирование деревянной ферм

Стены и перекрытия – основные элементы любого строительства.

Назначение перекрытия – разделять этажи в доме, а также нести и распределять нагрузку от расположенных вверху составляющих – стен, крыши, коммуникаций, мебели, деталей интерьера.

Можно выделить несколько видов перекрытия: металлическое, железобетонное и деревянное.

Более подробно остановимся на деревянных перекрытиях, поскольку именно они получили наибольшее распространение в частном строительстве.

Деревянное балочное перекрытие обладает преимуществами и недостатками

Плюсы:

• красивый внешний вид;
• малый вес дерева;
• ремонтопригодность;
• высокая скорость монтажа.

Минусы:

• без специальной защитной пропитки горючи;
• низкая прочность по сравнению с железобетонными или металлическими балками;
• подвержены воздействию влаги, грибка и живых организмов;
• могут деформироваться от перепадов температур.

Материал для деревянных балок перекрытия должен обладать определенными свойствами и соответствовать требованиям:

прочность. Материал перекрытия должен выдерживать возможные нагрузки. Следует учитывать воздействие как постоянных нагрузок, так и переменных;

жесткость. Означает способность материала сопротивляться изгибу;

звуко- и теплоизоляция;

пожарная безопасность.

Технология перекрытия пола по деревянным балкам

Максимальная несущая нагрузка на пол в жилых помещениях составляет около 400 кг на 1 м 2. На основании данной величины закупаются брусья соответствующего сечения.

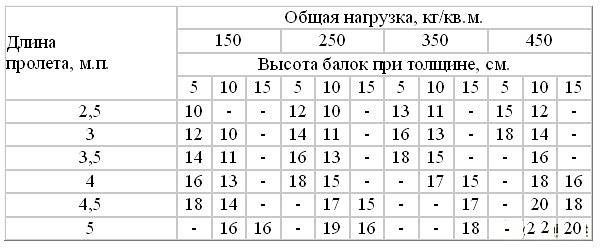

Таблица сечений для пола

В хозяйственных постройках, банях, гаражах и прочих нежилых помещениях нагрузка варьируется от 100 до 300 кг. на м 2. На основании этих показателей подбирают балки с меньшим сечением (см. Табл. 1 и 2).

Стоит отметить, что каждая балка должна иметь припуск в 30 см к основной длине. Это необходимо для монтажа бруса в стену. Так, например, для пролетов в 3 метра используются балки длиной в 3.3 метра.

Технология монтажа балок имеет ряд особенностей, среди которых выделяют следующие:

• Шаг зависит от типа строения. В деревянных постройках брусья укладывают параллельно друг другу на расстоянии в 1 метр, в каркасных домах – на расстоянии в 50 — 60 см;
• Высота балки не должна быть менее 1/24 от ее длины. Меньшие показатели снижают прочность конструкции;
• Оптимальная ширина бруса равна его высоте, либо половине высоты.
• Расстояние от ближайших балок до печи должно превышать 30 см.

Подвальные перекрытия монтируются по принципу «пирога». Несущая конструкция состоит из следующих слоев:

1. черновой пол;
2. гидроизоляция;
3. утеплитель;
4. несущие балки;
5. лаги;
6. половые доски.

Конструкция половых перекрытий по деревянным балкам

Технологии обустройства пола отличаются только по типу крепления балок. При установке половых балок применяют навесной и заглубленный способы крепежа. В первом случае на противоположные стены на равном расстоянии друг от друга монтируются металлические навесы – опоры бруса. После того, как все опоры будут расставлены, в них защелкиваются половые балки. Данный тип крепежа подходит для помещений с ленточным фундаментом, кирпичной кладкой, а также в газобетонных конструкциях.. Навес обеспечит брусу максимальную фиксацию в паз.

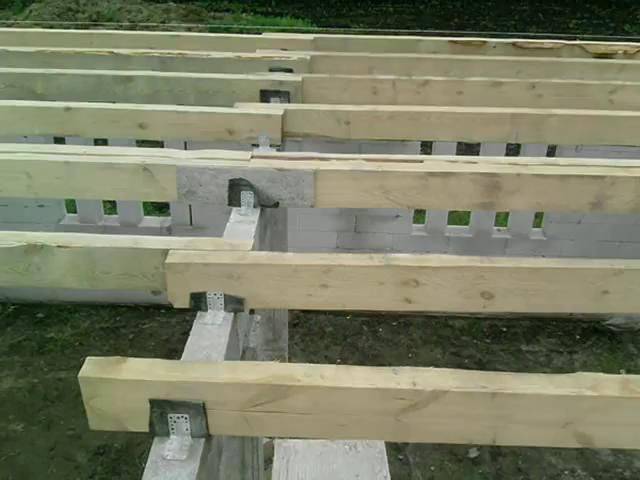

Крепление балок в металлические навесы

При заглубленных способах крепления в основании стен прорубается отверстие для балок. Перед монтажом бруса данное углубление прокладывается паклей. При этом концы балок могут быть обработаны по типу замка. Так, например, шип и отверстие часто стачивают до трапециевидной формы и крепят по принципу «ласточкиного хвоста».

Крепление бруса по системе «ласточкин хвост».

Данный способ считается наиболее сложным и эффективным.

Технология монтажа подвального перекрытия состоит из нескольких этапов:

1. Разметка и сооружение гнезд. С помощью строительного уровня и мерочной ленты по первой балке (порядовке) от фундамента выставляется шаг балок. После этого на отметках бурятся, либо прорубаются гнезда с сечением на 5-6 см больше балочного и глубиной от 10 до 15 см. Гнезда прокладываются утеплителем.
2. Установка бруса. Бревна монтируются в углубления. Первая и последняя балка плотно прилегают к смежной стене. Щели между гнездом и балками конопатят паклей, либо другим утеплителем. При необходимости на брусья и стену крепят фиксирующие навесы. В случаях, когда гнезда пробурить невозможно, перекрытия устанавливают только на навесы (кирпичная кладка), либо крепятся с помощью боковых реек (деревянные стены).
3. Стяжка пола. На балки выстилают доски. Торец первой доски плотно прижимают к смежной стене. Гвозди вбиваются под углом в 45 градусов. Торец второй доски прижимают к торцу первой и крепят к балкам по той же технологии. В зависимости от длины пролета на 1 доску может уходить от 4 до 10 гвоздей. Для полов в жилых помещения оптимальны доска-пятерка и гвозди №12.

После монтажа подвального перекрытия на черновой пол выстилают облицовочный материал: ДВП, ламинат, линолеум и прочие.

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

• ширина сечения (толщина), мм;
• длина пролета балки (на изображении BLN), м;
• вид древесины (сосна, ель, лиственница…);
• класс древесины (1/К26, 2/К24, 3/К16);
• пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине — h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

• температурный режим (< 35 °C .. > 50 °C);
• влажностный режим;
• присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

• длина стены дома по внутренней стороне, м;
• шаг между балками, см;
• полная длина балки (на изображении BFL), м;
• нагрузка на балку, кг/м2 ;
• предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями. Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

• параметры балки при расчете на прочность;
• параметры балки при расчете на прогиб;
• максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку. Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу. Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Важно!Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости). Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция. Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые. Они просты в монтаже и не оказывают излишнего давления на стены. Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

Для повышения прочности конструкции можно вместо дерева использовать металлические двутавровые балки. В этом случае понадобится кран для монтажа. И стоит металл дороже дерева. И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Алгоритм расчета на жесткость

Формула определения прочности балки на изгиб

Где:

• M – максимальный момент, возникающий в балке (находится по эпюре моментов);
• W_n,min – момент сопротивления сечения (находится по таблице или вычисляется для данного профиля), у сечения обычно 2-а момента сопротивления сечения, в расчетах используется Wx, если нагрузка перпендикулярна оси х-х профиля или Wy, если нагрузка перпендикулярна оси y-y;
• R_y– расчетное сопротивление стали при изгибе (задается в соответствии с выбором стали);
• γ_c – коэффициент условий работы (данный коэффициент можно найти в таблице 1 СП 16.13330.2011;

Алгоритм расчета на жесткость (определение величины прогиба) достаточно формализован и не представляет труда для овладения.

Для того, чтобы определить прогиб балки, необходимо в нижеприведенной последовательности выполнить следующие действия:

1. Составить расчетную схему объекта исследований.
2. Определить размерные характеристики балки и расчетных сечений.
3. Рассчитать максимальную нагрузку, действующую на балку, определив точку ее приложения.
4. При необходимости, балка (в расчетной схеме она заменятся невесомым стержнем) дополнительно проверяется на прочность по максимальному изгибающему моменту.
5. Определяется значение максимального прогиба, который характеризует жесткость балки.

Для составления расчетной схемы балки, необходимо знать:

1. Геометрические размеры балки, включая пролет между опорами, а при наличии консолей – их длину.
2. Геометрическую форму и размеры поперечного сечения.
3. Характер нагрузки и точки их приложения.
4. Материал балки и его физико-механические характеристики.

При простейшем расчете двухопорных балок, одна опора считается жесткой, а вторая закреплена шарнирно.

Определение моментов инерции и сопротивления сечения

К геометрическим характеристикам, которые необходимы при выполнении расчетов на прочность и жесткость, относится момент инерции сечения (J) и момент сопротивления (W). Для вычисления их величины существуют специальные расчётные формулы.

Формула момента сопротивления сечения

При определении моментов инерции и сопротивления, необходимо обращать внимание на ориентацию сечения в плоскости разреза. С увеличением момента инерции жесткость балки увеличивается, а прогиб уменьшается

Это легко проверить на практике, пытаясь согнуть доску в обычном, «лежачем» положении и поставив ее на ребро.

Определение максимальной нагрузки и прогиба

Формула определения прогиба

Где:

• q – равномерно-распределенная нагрузка, выраженная в кг/м (Н/м);
• l – длина балки в метрах;
• E – модуль упругости (для стали равен 200-210 ГПа);
• I – момент инерции сечения.

При определении максимальной нагрузки, необходимо учитывать довольно значительное число факторов, действующих как постоянно (статические нагрузки), так и периодически (ветровая, вибрационная ударная нагрузка).

В одноэтажном доме, на деревянный брус потолочного перекрытия будут действовать постоянные весовые усилия от собственного веса, расположенных на втором этаже простенков, мебели, находящихся обитателей и так далее.

Особенности расчета на прогиб

Конечно, расчет элементов перекрытий на прогиб проводится для всех случаев и обязателен при наличии значительного уровня внешних нагрузок.

Сегодня, все вычисления величины прогиба достаточно формализованы и все сложные реальные нагружения сведены к следующим простым расчетным схемам:

1. Стержень, опирающийся на неподвижную и шарнирно закрепленную опоры, воспринимающий сосредоточенную нагрузку (случай рассмотрен выше).
2. Стержень, опирающийся на неподвижную и шарнирно закрепленную на который действует распределенное нагружение.
3. Различные варианты нагружения жестко закрепощённого консольного стержня.
4. Действие на расчетный объект сложной нагрузки – распределенной, сосредоточенной, изгибающего момента.

При этом, методика и алгоритм расчета не зависят от материала изготовления, прочностные характеристики которого учтены различными значениями модуля упругости.

Наиболее распространенной ошибкой обычно является недоучет единиц измерения. К примеру, силовые факторы в расчетные формулы подставляются в килограммах, а величина модуля упругости принимается по системе «СИ», где нет понятия «килограмм силы», а все усилия измеряются в ньютонах или килоньютонах.

Область применения

Чаще всего, двутавровые балки применяются в промышленном строительстве, а именно, в случае возведения зданий с большими пролётами между опорами.

Благодаря своим механическим характеристикам и стойкости к динамическим воздействиям, металлический брус используют при возведении дорог и мостов и в других случаях необходимости возведения конструкций, выдерживающих большие нагрузки подобного характера.

В последнее время, стальные двутавровые балки стали применять в качестве элемента декора в квартирах и офисах. После покраски, металлическая балка может выглядеть эстетично и иметь практическое применение в бытовом хозяйстве.

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

• двутавр номер 16 или 20;
• швеллер высотой до 20 см;
• уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

• бетонная смесь для формирования цельной основы;
• стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
• строганные доски или готовые бетонные панели для составной конструкции.

Сооружение опалубки потребует применения следующих стройматериалов:

• деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
• полиэтиленовой пленки для гидроизоляции бетонного массива;
• подпорок из металла или древесины, обеспечивающих устойчивость опалубки.

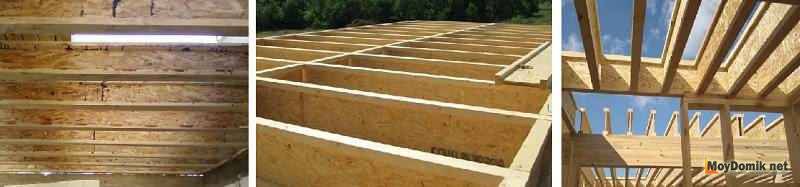

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

• бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
• сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Как рассчитать деревянную балку

Ниже мы рассмотрим, как можно рассчитать деревянную балку, т.е. подобрать ее оптимальное сечение в зависимости от условий эксплуатации и характеристики материала.

Расчет балок должен происходить в следующей последовательности:

1. Сбор нагрузок на балку.

Сбор нагрузок — это та процедура, без которой не обходится ни один расчет. Процедура эта довольно длинная, поэтому она вынесена в отдельную статью, где приведен пример сбора нагрузок на перекрытие и балку.

Для тех же, кому нужно рассчитать балку междуэтажного или чердачного перекрытия и кто не хочет заниматься сбором нагрузок, существует универсальный метод. Он заключается в том, что для междуэтажного перекрытия можно принять расчетную нагрузку равную 400 кг/м2, а для чердачного — 200 кг/м2.

Но иногда эти нагрузки могут быть сильно завышены. Например, когда строится небольшой дачный домик, на втором этаже которого будут располагаться две кровати и шкаф, нагрузку можно взять и 150 кг/м2. Только это исключительно на Ваше усмотрение.

2. Выбор расчетной схемы.

Расчетная схема подбирается в зависимости от способа опирания (жесткая заделка, шарнирное опирание), вида нагрузок (сосредоточенные или распространенные) и количества пролетов.

3. Определение требуемого момента сопротивления.

Это так называемый расчет по первой группе предельных состояний — по несущей способности (прочности и устойчивости). Здесь определяется минимальное допустимое сечение деревянной балки, при котором эксплуатация конструкций будет происходить без риска наступления их полной непригодности к эксплуатации.

Примечание : в расчете используются расчетные нагрузки.

4. Определение максимально допустимого прогиба балки.

Это расчет по второй группе предельных состояний — по деформациям (прогибу и перемещениям). По данному расчету определяется сечение деревянной балки в зависимости о предельного прогиба, при превышении которого будет нарушена нормальная их эксплуатация.

Примечание : в расчет используются нормативные нагрузки.

Теперь конкретнее. Для того, чтобы рассчитать деревянную балку перекрытия, Вы можете воспользоваться специальным калькулятором или примером ниже.
