На основании каких критериев выбирать диаметр трубы для водоснабжения в частном доме

Какой диаметр трубы выбрать для водоснабжения в частном доме

Как было показано выше, трубный диаметр задается фиксированными значениями из стандартизированного числового ряда со значительной разбежкой. Это делает его точный подсчет по формулам, таблицам и онлайн-калькуляторам в подавляющем большинстве случаев бессмысленной процедурой. Даже самый простой вариант определения диаметра по пропускной способности труб и суммирования водопотребления одновременно включенного сантехнического оборудования (таблица 3.) не стоит потраченного времени и давно проведен специалистами-монтажниками.

Снаружи

Если для частного дома смонтирована система индивидуального водоснабжения, то вода от погружного или поверхностного электронасоса поступает в него по подземному трубопроводу из полиэтилена низкого давления ПНД.

Выходные патрубки большинства насосов рассчитаны на подключение труб диаметром 1 или 1 1/4 дюйма, то есть наружными диаметрами 25 и 32 мм. Так как трубопровод от электронасосов запрещено заужать, то перед монтажниками нет выбора, какие трубы использовать.

Иногда, если выход электронасоса имеет выходной патрубок в 1 дюйм (25 мм), а расстояние до дома слишком велико, для снижения гидравлических потерь использует трубопровод большего диаметра в 1 1/4 дюйма (32 мм).

Аналогичным образом поступают и при подключении от централизованной водопроводной магистрали. В подавляющем большинстве случаев перед монтажниками не стоит вопрос, какую трубу выбирать. Достаточно использования двух видов – 25-ой или 32-ой ПНД-трубы.

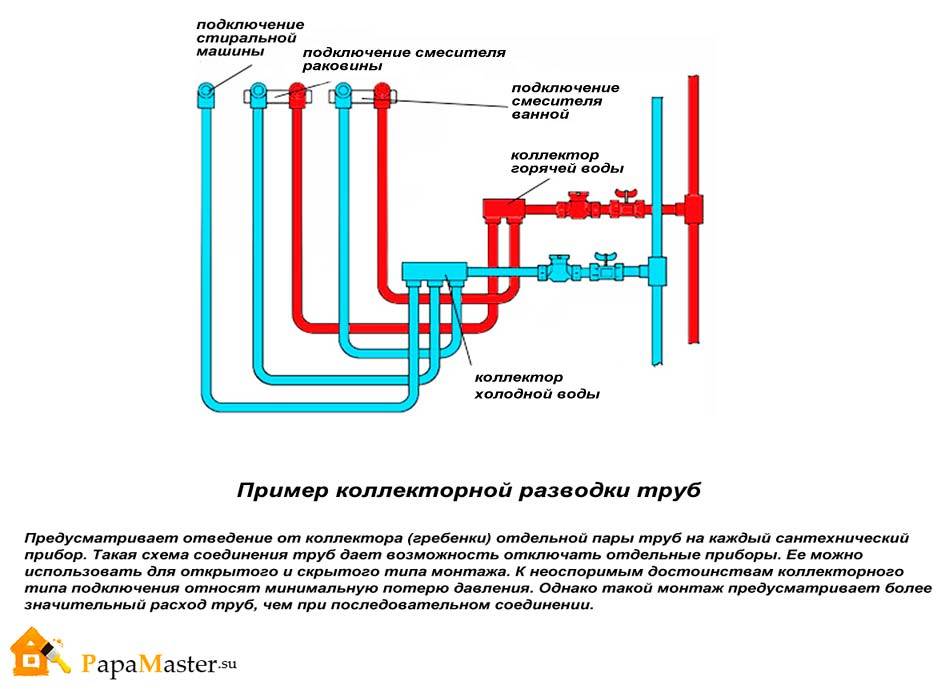

Рис. 5 Один из вариантов коллекторной разводки и соответствующих ему труб из тонкостенного металлопластика (для ПП все диаметры следует увеличить на один типоразмер)

Внутри

Стандартная разводка внутри частного дома обычно производится от центрального стояка, которым выступает трубопровод большого диаметра.

При разводке диаметр трубы для водопровода в частном доме подбирают в зависимости от количества точек водоразбора и их расположения. Специалисты поступают следующим образом:

• Если на этаже находится один санитарный узел и кухонная мойка, всю разводку делают ПП-трубами диаметром 20 мм.
• При наличии на этаже 2-х санитарных узлов центральный стояк прокладывают из ПП-трубы 25 мм, а боковые ветви из 20 мм отрезков.
• Если в доме помимо 1-го есть и 2-ой этаж с санитарными узлами, на центральный стояк пускают 32-ую ПП-трубу с боковыми 20 мм ответвлениями.
• Аналогично поступают и при наличии в доме 3-х этажей с санузлами – монтируют центральный стояк из 32-ой ПП-трубы, а боковые ветви паяют из 20 мм отрезков.

Стоит отметить, в индивидуальных домах этажностью не выше 3-х в подавляющем большинстве случаев достаточно стояка из 32-ой трубы. Если здание выше 3-х этажей, к примеру 5-этажный дом, то водопровод в частном доме монтируют с ПП-трубой стояка диаметром 40 мм или даже 50 мм.

Рис. 6 Разводка от общего стояка

Подбирая диаметр трубопровода для водоснабжения индивидуального дома, рационально не усложнять задачу расчетами по таблицам и формулам, а воспользоваться рекомендациями специалистов. Общепринятыми считают наружную прокладку водопровода из ПНД-труб диаметрами 25 и 32 мм, а внутреннюю из полипропилена размерами стояка 32 мм и боковых отводов 20 мм. Думаем, что ответ на вопрос какой диаметр трубы выбрать для водоснабжения в частном доме мы ответили в полном объеме. Удачи и хорошего напора в трубопроводе!.

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

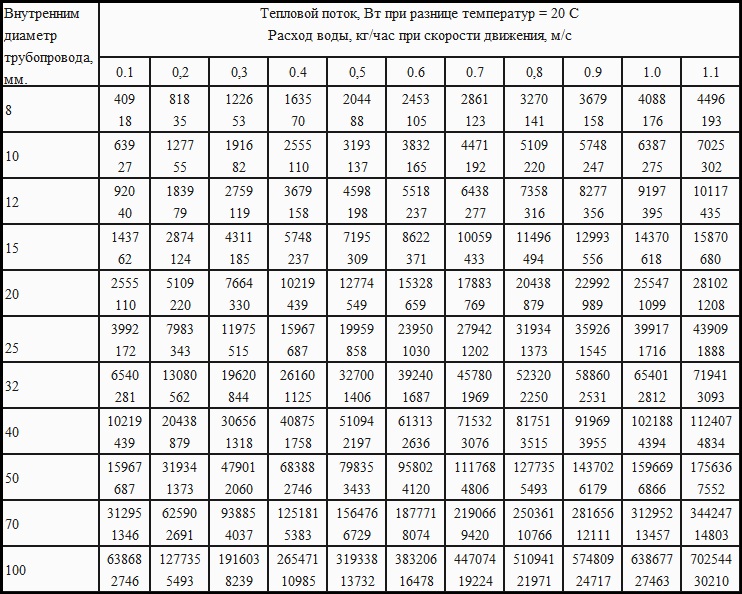

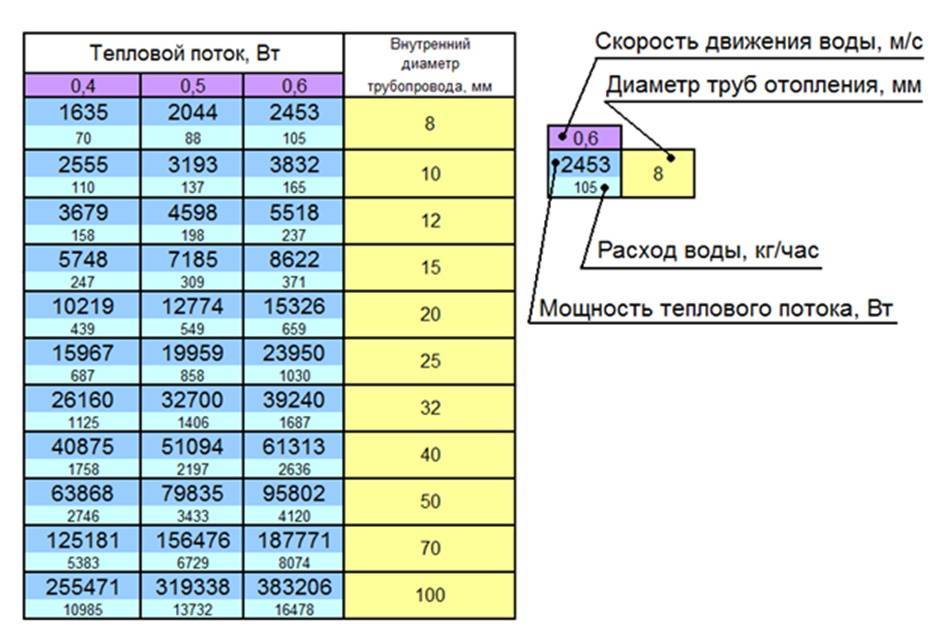

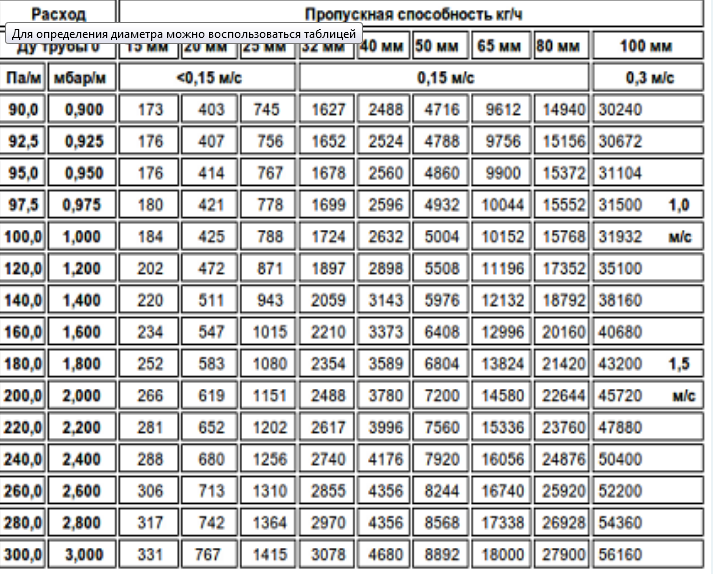

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

https://youtube.com/watch?v=YB1TyD3S1YY

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Особенности разводки коттеджа

Чем, фактически, система водоснабжения в частном доме несложнее, нежели в многоквартирном строении (очевидно, кроме общего числа сантехнических устройств)?

Принципиальных отличия два:

На тёплой воде, в большинстве случаев, нет необходимости снабжать постоянную циркуляцию через стояки и полотенцесушители.

При наличии циркуляционных врезок расчет водопроводной сети тёплой воды заметно усложняется: трубам необходимо пропустить через себя не только разбираемую жильцами воду, но и непрерывно оборачивающиеся веса воды.

В нашем же случае расстояние от сантехприборов до бойлера, колонки либо врезки в автостраду достаточно мало, дабы не уделять внимания скорости подачи ГВС к крану.

Простой расчет диаметра труб

Обычно на практике не приходится пользоваться такими сложными расчетами, а исходят из следующих исходных данных, не раз проверенных на практике:

При длине водопротока не более 30 метров, используются трубы диаметром 16 мм. Чаще всего, их используют при внутреннем монтаже;

При длине водопротока более 30 метров, применяются трубы диаметром Ø 20, 25 или диаметром Ø32 мм. С таким диаметром, они, как правило, используются для наружной магистрали;

В любом случае, при подборе и монтаже водопровода, главным критерием будет являться напор воды в кране

При этом важное условие при эксплуатации водозаборных приборов, – чтобы не было посторонних шумов в водопроводе, а это, в свою очередь, зависит от размеров труб для водопровода

Источник https://strojdvor.ru/vodosnabzhenie/kakuu-trubu-ispolzovat-dla-vodoprovoda-v-castnom-dome/

Источник

Источник

Двухтрубный контур в частном доме

Для начала немного обобщим. Возьмём для примера расчет диаметра труб из полипропилена для отопления в частном доме. В основном для контура применяют изделия сечением 25 мм, а отводы к радиаторам ставят 20 мм. Благодаря тому, что размер труб для отопления в частном доме, использованных в качестве патрубков к батареям меньше, происходят следующие процессы:

скорость теплоносителя растет; улучшается циркуляция в радиаторе ; батарея прогревается равномерно, что важно при нижнем подключении. Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм

Также возможны комбинации диаметра основного контура 20 мм и отводов 16 мм.

Чтобы убедиться в вышеуказанных данных, можно провести расчет диаметра труб для отопления частного дома самостоятельно. Для этого потребуются следующие значения:

Зная количество отапливаемых квадратных метров, мы можем рассчитать мощность котла и какой диаметр трубы выбрать для отопления. Чем мощнее нагреватель, тем большего сечения изделия можно использовать с ним в тандеме. Для обогрева одного квадратного метра помещения потребуется 0,1 кВт мощности котла. Данные справедливы если потолки составляют стандартные 2,5 м;

Показатель зависит от региона и утепления стен. Суть в том, что чем больше теплопотери, тем мощнее должен быть нагреватель. Чтобы обойти сложные вычисления, которые в приблизительном расчете неуместны, просто нужно добавить 20% к мощности котла, рассчитанной выше;

скорость воды в контуре.

Допускается скорость теплоносителя в диапазоне от 0,2 до 1,5 м/с. При этом в большинстве расчетов диаметра труб для отопления с принудительной циркуляцией принято брать среднее значение в 0,6 м/с. При такой скорости исключается появление шума от трения теплоносителя об стенки;

насколько остывает теплоноситель.

Для этого от температуры подачи отнимают температуру обратки. Естественно, точных данных вы не можете знать, тем более что находитесь на этапе проектирования. Поэтому оперируйте средними данными, которые составляют 80 и 60 градусов, соответственно. Исходя из этого, теплопотери составляют 20 градусов.

Теперь сам расчет как подобрать диаметр трубы для отопления. Для этого возьмем формулу, в которой изначально есть две постоянные величины, сумма которых составляет 304,44.

Условный проход контура, возведённый в квадрат = 304,44 х (квадратура помещения х 0,1 кВт + 20%) / теплопотери теплоносителя / скорость потока.

Последнее действие – это извлечение корня квадратного из полученного результата. Для наглядности посчитаем, какого диаметра трубы использовать для отопления частного дома с одним этажом площадью 120 м 2 :

304,44 х (120 х 0,1 + 20%) / 20 / 0,6 = 368,328

Теперь вычислим корень квадратный из 368,328, что равно 19,11 мм. Перед тем как выбрать диаметр трубы для отопления, еще раз делаем акцент на том, что это так называемый условный проход. У изделий из разного материала отличается толщина стенок. Так, например, у полипропилена стенки толще, чем у металлопластика. Раз уж мы в качестве образца вяли полипропиленовый контур, продолжим рассматривать этот материал. В маркировке этих изделий указывается наружное сечение и толщина стенок. Методом отнимания узнаем нужную нам величину и подбираем в магазине.

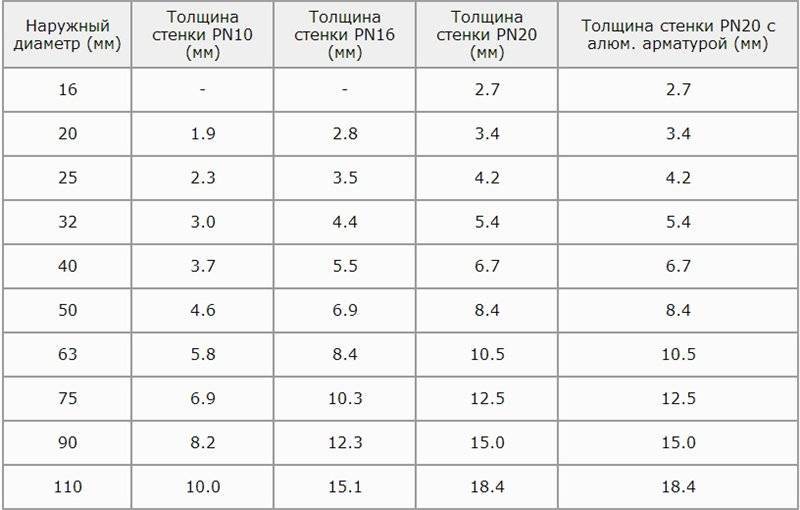

Соотношение наружного и внутреннего диаметра полипропиленовых труб

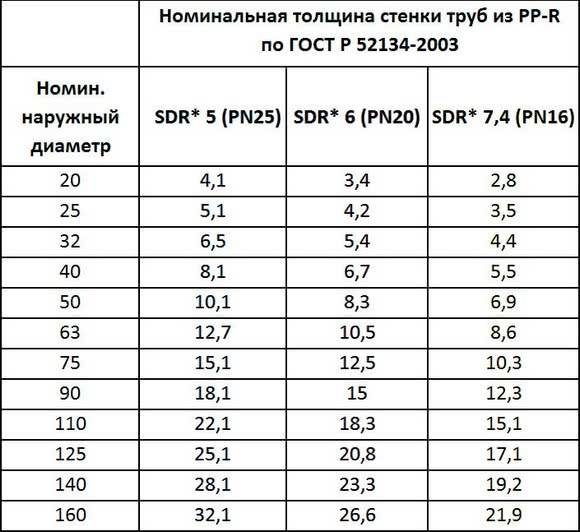

Для удобства воспользуемся таблицей.

По результатам таблицы можно сделать вывод:

• если достаточно номинального давления в 10 атмосфер, то подходит наружное сечение трубы для отопления в 25 мм;
• если требуется номинальное давление в 20 или 25 атмосфер, то 32 мм.

Маркировка

Существует несколько видов пластика, применяемых для изготовления трубопроводов:

• трубы ПВХ;
• полипропиленовые изделия;
• детали из полиэтилена.

К отдельной группе можно отнести трубки, при изготовлении которых между слоями пластика размещается армирующий слой из алюминиевой фольги или стекловолокна.

Маркировка изменяется зависимо от вида полимера. Нет смысла описывать обозначения на ПВХ, поскольку этот материал не используется для изготовления трубопроводов водоснабжения, отопления. Этот вид полимеров выделяет при нагревании вредные вещества, имеет низкие эксплуатационные характеристики.

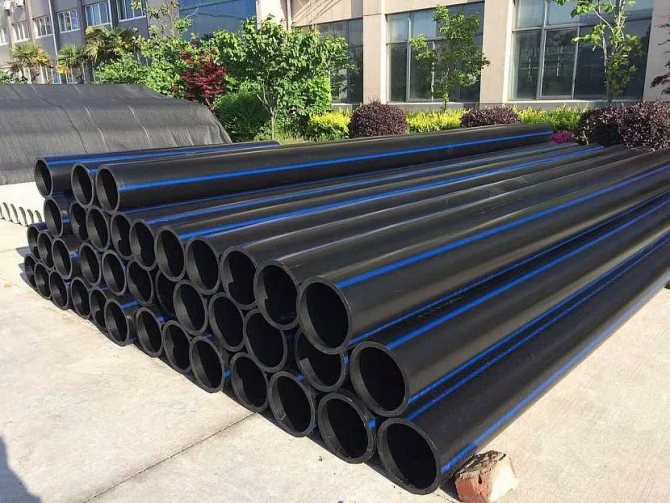

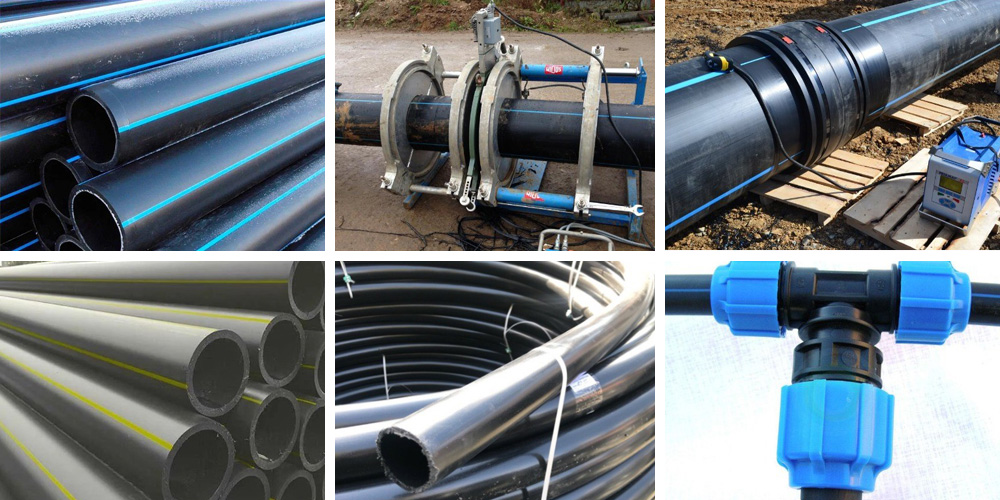

Маркировка полиэтилена:

1. ПЭ 32 — вид полиэтилена с самым низким показателем плотности. Для изготовления труб применяется редко.
2. ПЭ 63 — применяется для сборки безнапорных систем. Это могут быть канализационные стоки, летний душ. Такой вид полиэтилена не выдерживает высокое давление, разрушается при гидроударах.
3. ПЭ 80 — разновидность полиэтилена с высоким показателем прочности. Применяется для сборки систем холодного водоснабжения. Если трубопровод прокладывается снаружи зданий, нужно использовать дополнительное утепление.
4. ПЭ 100 — трубы из этого вида полиэтилена имеют самый высокий показатель прочности. Применяются для изготовления промышленных трубопроводов, систем горячего, холодного водоснабжения, отопительных контуров.

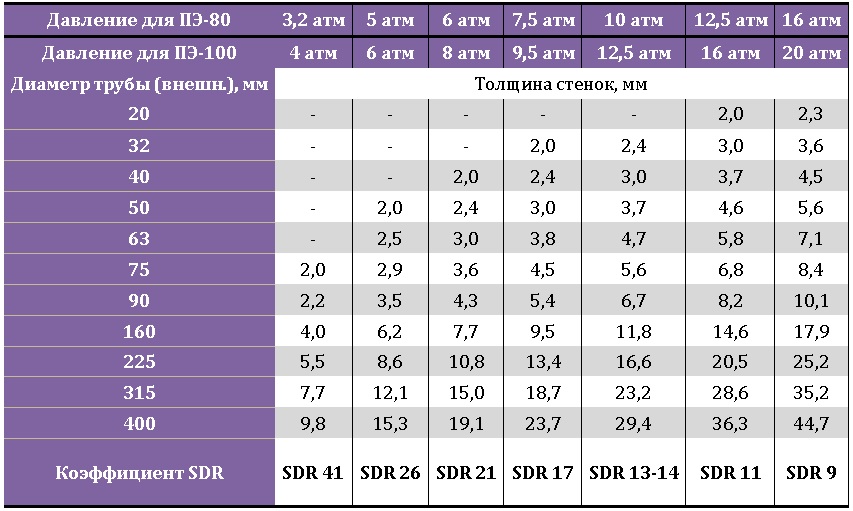

В маркировке трубок из полиэтилена присутствует аббревиатура SDR, после которой указываются цифры. Чем меньше этот показатель, тем прочнее изделия.

Маркировка полипропиленовых трубок:

1. PN10. Изделия с таким обозначением выдерживают давление до 1 МПа. Допустимая температура жидкости — 45 градусов по Цельсию. Из-за низких показателей прочности, термоустойчивости такие трубки применяются для сборки канализационных стоков, водопроводов холодного водоснабжения.
2. PN16. Максимально допустимый уровень давления — 1,5 МПа. Температура теплоносителя не должна превышать 60 градусов. Популярны для изготовления систем холодного водоснабжения. Редко применяются для сборки контуров с горячей водой.
3. PN20. Трубки из этого вида полипропилена выдерживают давление до 2 МПа. Максимально допустимая температура теплоносителя — 80 градусов. Применяется для сборки систем горячего, холодного водоснабжения, отопительных контуров.
4. PN25 — самая прочная разновидность полипропилена. Такой материал выдерживает давление до 2,5 МПа. Температура теплоносителя может подниматься до 95 градусов. Выдерживает скачки температуры — до 110 градусов.

Маркировка многослойных изделий:

1. PPR — внешний слой трубок покрывает полипропилен;
2. AL — имеет армирующий слой из алюминиевой фольги;
3. PP-RCT — обозначение модифицированного полипропилена, который имеет повышенные термостатические свойства.

Если внутри трубы если слой стекловолокна, маркировка будет содержать буквы FG, FR.

Трубы для отопления из полипропилена

Виды труб для водоснабжения

Если при ремонте в квартире или доме планируется монтаж системы водоснабжения с помощью труб из различных материалов и разных размеров, то процесс расчета немного усложнится. Однако большинство домашних водоводов рассчитать и установить под силу даже начинающему мастеру. Здесь следует прислушаться к опытным специалистам и правильно выбрать параметры труб:

Диаметр трубы

• для водопроводной трубы оптимально подойдет диаметр в 10-15 мм;
• для стояка стоит выбрать трубу не менее 20-25 мм.

При выборе материалов для водоснабжения необходимо учитывать количество точек забора воды и возможность их одновременного использования. Все это показатели того, какой диаметр должен быть у выбранных труб.

Устройство водопровода следует начинать с выбора материала, из которого он будет изготовлен. Водопроводные трубы могут быть таких видов:

1. изделия, выполненные из металла;
2. медные;
3. металлопластиковые;
4. полипропиленовые.

Металлические трубы можно разделить на два вида:

• оцинкованные;
• без покрытия.

Такие трубы соединяются с помощью различных фитингов с резьбой. Монтаж производят с применением разных инструментов, часто используют сварку. Для герметичности соединений используют паклю или специальную ленту. У таких труб основной показатель – диаметр в дюймах.

Трубы для водоснабжения

Достоинствами металлических труб являются повышенная жесткость и долговечность всей конструкции. Из недостатков можно назвать не слишком высокую герметичность стыков, трудоемкость монтажа, склонность к коррозии.

Трубопровод из медных труб очень долговечный, его реально собрать самостоятельно. Достоинства таких конструкций очевидны, на медь не воздействует коррозия от водопроводной воды, что гарантирует срок службы таких систем около 40 лет. Недостатком является то, что если при монтаже возникает какой-либо дефект, то такой кусок трубы требуется полностью вырезать.

в последние годы получили широкое распространение при монтаже водоводов. Они состоят из трех слоев, один из которых – это металлическая труба с тонкими стенками, а два других слоя – специальный пластик, который покрывает металл снаружи и внутри. Соединяются такие трубы также при помощи фитингов различных видов. К достоинствам можно отнести – легкость монтажа, высокую гибкость изделий, отсутствие коррозии на всем этапе службы. Недостатки таких изделий – они боятся гидроударов, возникающих вследствие повышенного давления в системе.

Трубы из полипропилена производят двух видов: с армированием и неармированные. Основным размером таких изделий является диаметр в миллиметрах. Их достоинства – это срок службы более пятидесяти лет, низкая стоимость, легкость монтажа, отсутствие налетов на стенках. К недостаткам относятся – плохая гибкость таких элементов, при монтаже такая система является одноразовой, повторно разобрать и собрать ее невозможно.

Такие трубы весьма устойчивы к перепаду температур, отличаются повышенной гибкостью, на их стенках не образуется коррозия и не налипают иловые отложения, здесь главное – правильно подобрать параметры. Монтаж таких систем потребует мало времени и усилий, а фитинги для соединения можно использовать многократно. Один недостаток таких материалов – это высокая цена по сравнению с изделиями из полипропилена.

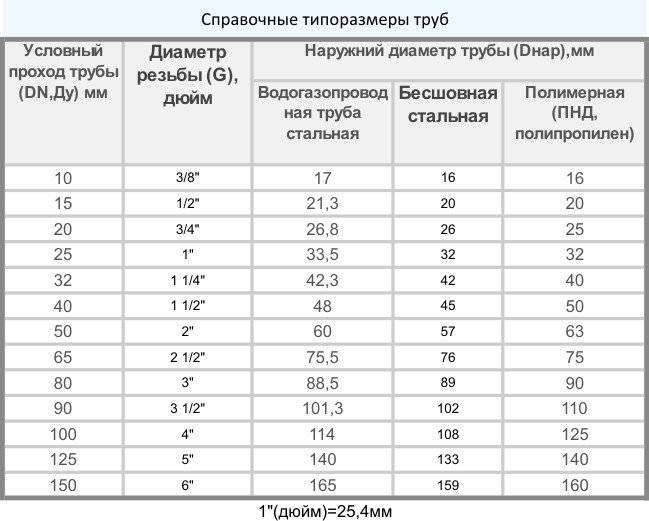

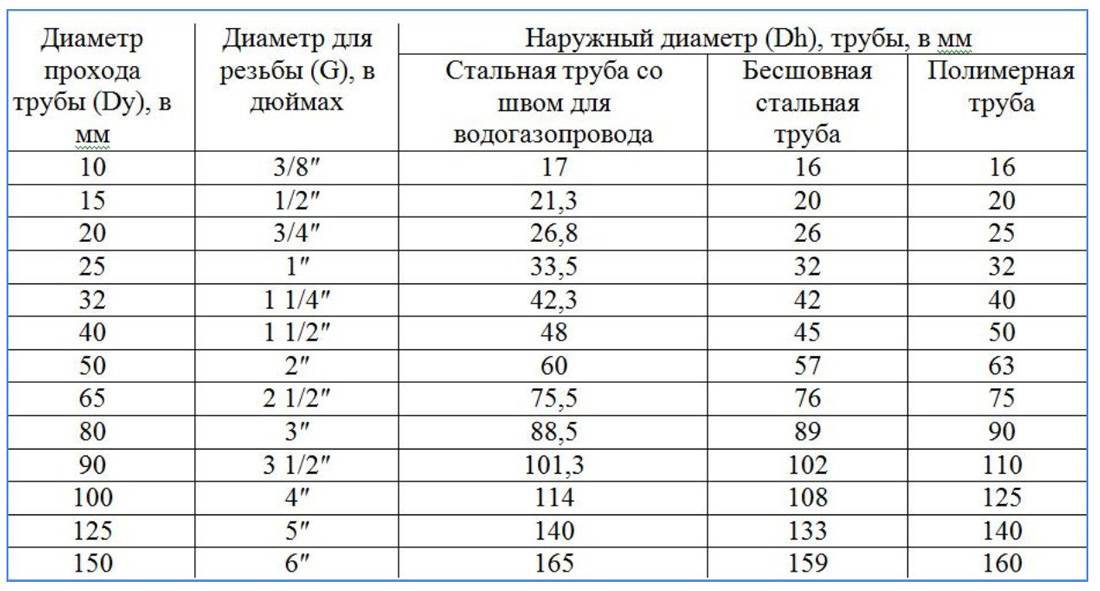

Какой диаметр задают для измерений

Так как каждая трубная оболочка имеет наружный и внутренний диаметр, при их задании может возникнуть путаница. Любому пользователю, вплотную занимающемуся прокладкой водопровода, следует знать, что трубы из металлов и пластиков измеряют по-разному.

Диаметр металлических труб задается их внутренним проходным каналом, его называют номинальным или условным. Связано это с тем, он привязан к ближайшему значению из стандартизированного ряда и не соответствуют реальной величине. Пример стандартного числового ряда условных диаметров стальных труб: 10, 15, 20, 25, 32, 40, 50, 65 мм.

Иногда диаметры стальных трубопроводов указывают в дюймах с дробными долями, соотнося их с размерами миллиметрах: 1/2 — 15 мм, 3/4 — 20 мм, 1 — 25 мм, 1 1/4 — 32 мм, 1 1/2 — 40 мм.

Размеры всех полимерных труб задают их наружным диаметром в миллиметрах. Они должны соответствовать стандартному числовому ряду, его фрагмент: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм.

Этот показатель точно соответствует размерам в миллиметрах и не задается в дюймах.

В маркировке полипропиленовых труб всегда указывается толщина стенки, благодаря чему несложно вычислить диаметр проходного канала

Это может быть важно при проведении гидравлических расчетов

Иногда на них ставят символ SDR, равный результату от деления наружного диаметра на толщину стенки. Чем ниже SDR, тем более толстостенной считается пластиковая труба.

Таблица 1. Размеры полипропиленовых труб для холодной воды

Таблица 2. Размеры полипропиленовых труб для горячей воды

Как определить диаметр

Чтобы выбрать правильные параметры труб в водопроводе, надо рассчитать пропускные способности оборудования. При постоянном напоре и маленьком сечении давление в системе будет высоким. Эксплуатация на пределе возможностей снижает надежность элементов, что приведет к аварии.

Внутри дома

Для водопровода используют трубы, диаметр которых варьируется от 16 до 100 мм. Из-за низкого запаса прочности модели с показателем от 63 мм и выше для загородного дома применяют редко. Конструкции не выдерживают давления проходящей жидкости, что провоцирует появление трещин на поверхности.

Для работы с бытовыми приборами устанавливают трубы, диаметр которых от 16 до 32 мм. Для техники рекомендуют ставить элементы с сечением в 25 мм, для душа, умывальников и ванных – 32 мм. При обустройстве внутренней канализации отдают предпочтение моделям с параметрами в 50 мм. Для сливов из стиральной или посудомоечной машины достаточно 40 мм.

Пропускная способность труб зависит от количества водозаборных точек и расхода жидкости внутри коттеджа. Через кран в мойке проходит до 5 л в минуту. При прохождении 25-30 л достаточно сечения в 25 мм. В строении с 10 смесителями показатель увеличивается до 50 л/мин, поэтому подойдет диаметр в 32 мм.

Душевая стойка Ravak DS 092.00 X07P642

32 240 ₽
Посмотреть

Смеситель для умывальника Ravak 10° TD 013.00 170 мм с донным клапаном X070061

9 040 ₽
Посмотреть

Смеситель для умывальника Ravak Neo NO 011.00 с донным клапаном X070016

8 080 ₽
Посмотреть

Смеситель для умывальника Ravak 10° Free -TD F 015.00 X070130

12 800 ₽
Посмотреть

Смеситель для ванны Ravak WF 025.00 врезной X070060

26 080 ₽
Посмотреть

Смеситель скрытого монтажа Ravak Classic CL 066.00 без переключателя для R-box X070089

6 640 ₽
Посмотреть

Смеситель для умывальника без донного клапана FL 014.20 X070173

8 960 ₽
Посмотреть

Смеситель врезной каскадный для ванн PU 026.20 X070186

29 440 ₽
Посмотреть

Смеситель для биде FL 055.20 X070178

10 720 ₽
Посмотреть

Держатель для душа Ravak 706.20 с выводом для воды X07P572

4 400 ₽
Посмотреть

Все предложения

Как выбрать диаметр для коттеджаИсточник oboiman.ru

На параметры труб влияет не только количество заборных точек, но и этажность. Если на первом ярусе расположен один санузел и умывальник, то в разводке используют сечение в 20 мм. При увеличении нагрузки до двух туалетов в здании уместно установить стояк на 25 мм, от которого идут отрезки по 20 мм.

В двух- и трехэтажном загородном коттедже монтируют основную трубу с диаметром в 32 мм. От главного элемента пускают боковую разводку с 20 мм. Если в частном доме количество уровней больше 4, то параметры стояка варьируются в пределах 40-50 мм. Точный параметр зависит от числа заборных точек и приборов.

Вне коттеджа

Жидкость к дому от центрального водопровода или от скважины поступает по трубам, внутренний параметр которых 32 мм. При уменьшении характеристик снижается пропускная способность. Если в коттедже будет много точек забора, то на все устройства давления может не хватить. Модели с увеличенным диаметром при магистральной врезке запрещены.

В частном доме с индивидуальным водоснабжением жидкость из скважины поставляют при помощи электрического насоса. Вода к оборудованию поступает через трубы низкого давления. Выходные детали техники работают с диаметрами 25 и 32 мм. Запрещено использовать компоненты, характеристики которых шире, чем у прибора.

Скважинный насос Ресанта НС-55/80 ПРОФ

14 690 ₽
Посмотреть

Скважинный насос Ресанта НС-55/50 ПРОФ

11 790 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-55

12 590 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-100В

8 990 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-135

16 890 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-60

11 790 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-100

14 190 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-50Н

10 090 ₽
Посмотреть

Скважинный насос ВИХРЬ СН-50

10 190 ₽
Посмотреть

BSA ручной скважинный насос

6 647 ₽
Посмотреть

Все предложения

Как выбрать диаметр трубы для водопровода, исходя из характеристик изделия

Перед тем, как выбрать диаметр трубы для водопровода, нужно обратить внимание на некоторые факторы, от которых будет зависеть выбор диаметра:

1. Материал. Строительный рынок предлагает покупателям 3 материала, из которых изготавливаются трубы для водоснабжения. Первым является металл. Его преимущества являются – надежность и прочность. Однако минусов у этого материала гораздо больше:металл подвержен коррозии, металлические трубы неудобно устанавливать из-за их веса, внутри них скапливается известковый налет, из-за чего со временем ухудшается показатель проходимости воды. Другим материалом является пластик. Он отличается от металла тем, что не подвержен коррозии, легко устанавливается и не накапливает известь. Его минусом является расширение при нагревании. Лучшим вариантом считается металлопластик. Исключается недостаток расширения при нагревании. Отличается высоким качеством и долговечностью. Это самые распространенные материалы. Чугунные системы давно не устанавливают. Они показали себя с худшей стороны.
2. Сложность системы. Диаметр труб для трубопроводов выбирают в зависимости от количества поворотов, изгибов и разветвлений. Также выбор зависит от углов наклона, наличия различного сантехнического оборудования (бойлеров, коллекторов, стиральных машин, посудомоек). Если в системе большое количество поворотов, стыковок и изгибов, напор будет ниже.
3. Напор. Важный показатель, который необходимо учитывать перед приобретением. Если давление большое, нужен больший диаметр, если низкое – меньший.
4. Расход воды. Это общий показатель того, как часто используется система водопровода, сколько точек выхода установлено, какова длина конструкции.
5. Длина трубопровода. Чтобы правильно выбрать трубу исходя из этого параметра, необходимо знать определенные формулы. Если будет допущена ошибка – на выходе воды из крана, можно получить тонкую струйку при максимально открытой задвижке. Не зная точных технических терминов и формул, можно составить такую зависимость: если общая длина менее 30 м, допускаются трубы диаметром до 20 мм. Когда она превышает 30 м, сечение должно быть от 25 мм до 32 мм и более.

Виды труб

Функционирование водопровода в доме частном отличается от работы в многоэтажке. Пропускающие детали должны быть прочными, переносить перепады давления и не разгерметизироваться при предельной температуре. Эксплуатационные характеристики зависят от материала, из которого созданы трубы.

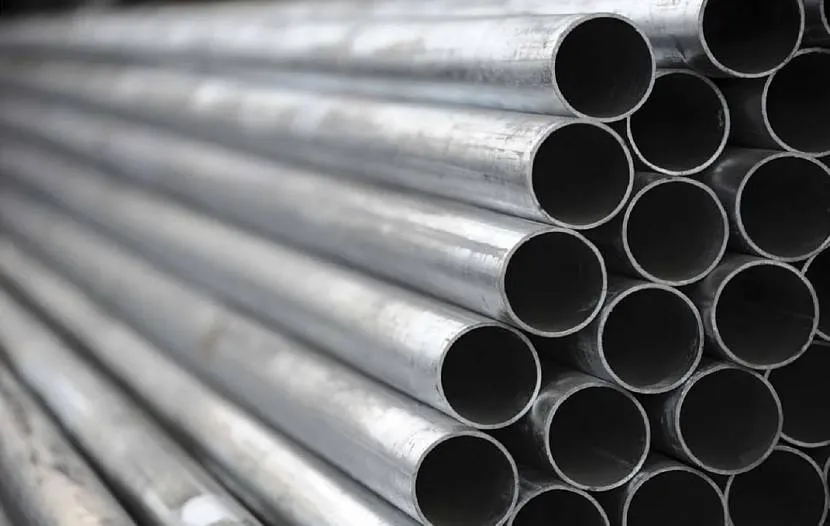

Стальные

Металлический сплав высокой прочности применяют для холодного и горячего водопровода. Из-за низкой и устойчивости к механическим повреждениям стоимости стальные конструкции пользуются популярностью среди владельцев загородных домов. При правильном уходе трубы прослужат до 50 лет.

К минусам материала относят плохую устойчивость к коррозии. Современные модели защищают от разрушения цинковым покрытием, которое стирается со временем. Из-за плохого качества влаги внутренние поверхности водовода зарастают, поэтому снижается способность пропускная. Чтобы минимизировать потери, периодически систему надо прочищать.

Модели из металлического сплава Источник tiu.ru

Герметичный водовод не получить без профессионального вмешательства. Монтаж стальных труб осуществляют при помощи сварки или резьбовых соединений. У металлического сплава высокая электропроводность, поэтому при ошибках установки вода станет быть током.

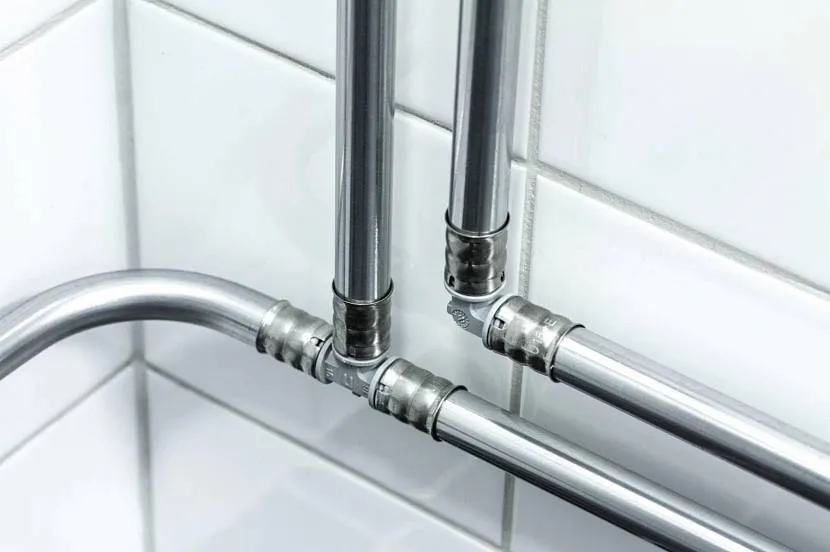

Водопроводные трубы из нержавейки за счет хромирования выглядят эффектно. Прочные конструкции подходят для холодного и горячего снабжения. Из-за толстых стенок детали выдерживают давление и разную температуру. Минус модели в высокой стоимости.

Металлические варианты с блестящим напылением Источник pipes-shop.ru

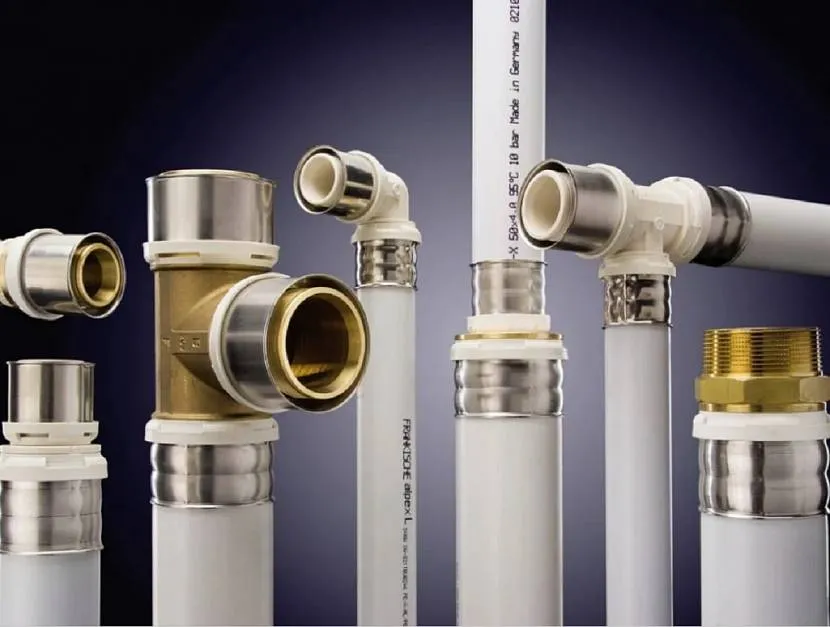

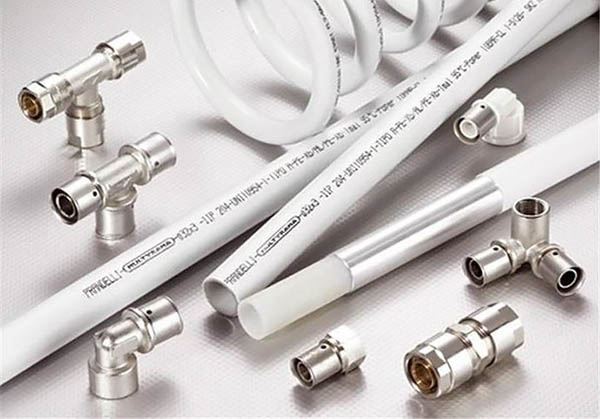

Металлопластиковые

Водопроводные трубы состоят из алюминиевой сердцевины, с обеих сторон которой расположили слои пластика. Металлическая фольга обеспечивает прочность, синтетическое покрытие добавляет легкость, устойчивость к зарастанию и коррозии. Монтаж осуществляют при помощи муфт и ключа.

Прочные модели из алюминия и пластика Источник africa.zen.yandex.com

Металлопластиковые трубы выдерживают 10 атмосфер при температуре до 90 С. При нормальном напряжении конструкция не боится кипятка до 110 С. В системе холодного водоснабжения оборудование без проблем функционирует при 25 атм. У элементов плохая прочность в участках соединения, поэтому придется периодически подтягивать детали.

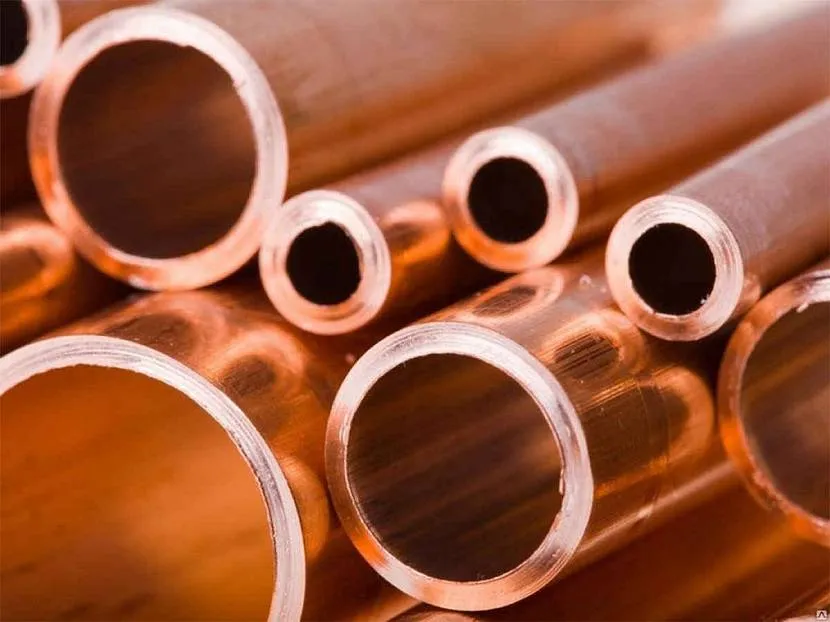

Медные

Устойчивый к деформации материал не боится внутренних перепадов напряжения (до 200 атмосфер). При минимальном уходе сырье прослужит 70 лет, во время эксплуатации не зарастает и устойчиво к коррозии. При соприкосновении к хлору не образовывает опасных химических соединений. В медных трубах погибают бактерии.

Водопровод из металлических деталей собирают посредством сварки. Не всегда в магазинах можно найти монтажную фурнитуру для дорогой меди. Из-за низкой устойчивости к механическим повреждениям (удары, падения) конструкция легко лопается.

Бронзовые виды для воды Источник metromet.ru

Полиэтиленовые

Практичные пластиковые детали низкого давления подходят для холодной воды. Из полиэтилена можно полностью собрать водопровод для частного дома. Материал применяют как для центрального снабжения, так и при транспортировке из колодца. Сырье не боится морозов, поэтому замерзшие трубы не лопнут.

Пластиковый водопровод для коттеджа Источник twimg.com

Для горячего водопровода используют сшитые полиэтиленовые модели. Для увеличения герметичности при монтаже дополнительно применяют резинки-уплотнители. Водопровод не зарастает, не разрушается от коррозии и прослужит 20-25 лет. В зависимости от вида, конструкции выдерживают от 4 до 10 атмосфер.

Трубы из полиэтилена низкого давления

Трубы из ПНД используют для наружной прокладки водопроводов. Их выпускают в отрезках и бухтах диаметров, соответствующих стандартному числовому ряду.

Существует несколько марок полиэтилена в зависимости от его внутренней структуры, трубы изготавливают из ПЭ-80 и ПЭ-100, лучший из них последний.

В отличие от полипропиленовых, у ПНД-труб толщина стенки может варьироваться в более широких границах. Для них также установлено размерное соотношение наружного диаметра к толщине стенки SDR, и оно может быть разным в диапазоне от 2,5 до 41.

ПНД-трубы рассчитаны на транспортировку воды с температурой, не превышающей 40 °С. Понятно, что их используют только в системах холодного водоснабжения.

Что касается напорных характеристик, то давление, которое может выдержать ПНД труба, лежит в диапазоне от 2,5 до 25 бар и напрямую зависит от SDR.

ПНД трубы соединяют при помощи компрессионных наружных муфт, так что их внутренний диаметр на всем протяжении трубопроводной магистрали остается неизменным.

Статья по теме: Что такое ПНД труба В отдельной статье рассказывается, что такое ПНД труба – процесс производства, применение, способы стыковки, монтаж.

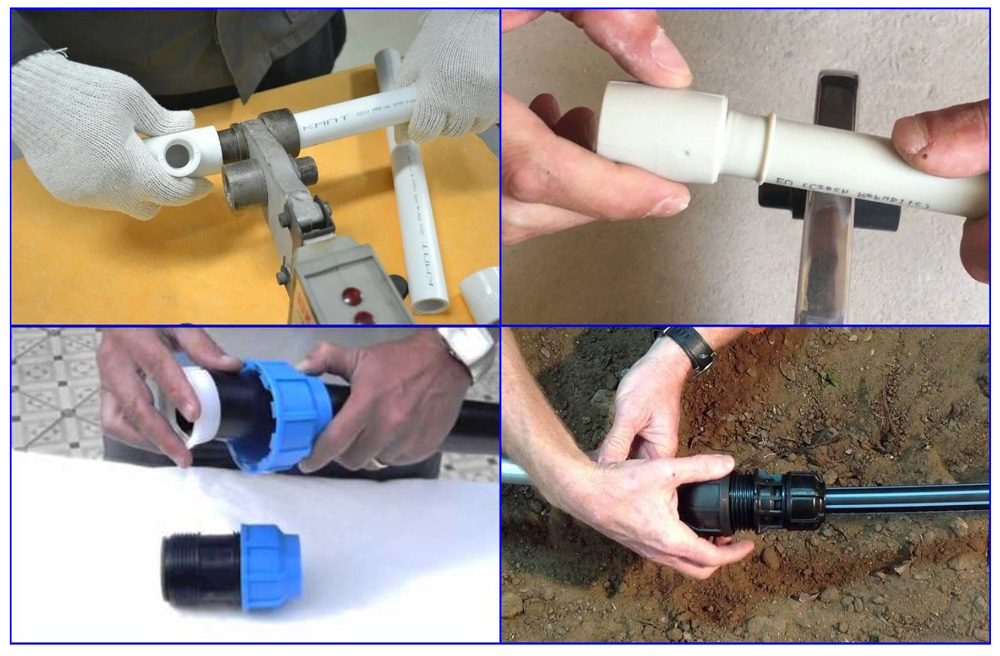

Рис. 4 Монтаж труб из полипропилена и полиэтилена

Трубные изделия из полимеров

Сегодня чаще других типов труб используются для обустройства водоснабжения в квартире. При вполне доступной цене, преобладающее количество их разновидностей достаточно легко монтируется. Поэтому при некоторой практике собрать сантехнические узлы и развести от них водопитающие ветки возможно своими силами. Полимерная продукция, предназначенная для питьевого водоснабжения, абсолютно инертна к любым растворимым примесям и безопасна при соблюдении режимов эксплуатации.

Главных недостатков у всех синтетических трубопроводов два – значительно меньшая механическая прочность по сравнению с металлическими аналогами, а также температурные ограничения по верхнему порогу эксплуатации.

К наиболее популярным полимерным водопроводным трубам для квартир относятся:

• металлопластиковые;
• из сшитого полиэтилена;
• полипропиленовые;
• поливинилхлоридные;
• полибутеновые.

Металлопластиковые трубы

Обычно под этой категорией подразумевают изделия, состоящие из трех слоёв – двух из полиэтилена и алюминия между ними. За счет армировки металлом имеют низкий коэффициент температурного расширения, хорошо гнутся, сохраняя заданную форму. Монтируются на компрессионных (затягиваются рожковыми ключами) и пресс-фитингах (нужен специальный обжимной пресс).

Маркировка труб из металлопластика по составу:

• «PE-AL-PE» – полиэтилен, алюминий;
• «PE-AL-PERT» – полиэтилен обычный и термоупрочненный (внутри), алюминий;
• «РЕX- AL-PEX» – сшитый полиэтилен, алюминий, сшитый полиэтилен.

Трубы водоснабжения из сшитого полиэтилена

Также производятся и без армирующих слоев благодаря высокой прочности и стабильности материала. Часто используются в системах теплых полов, но могут устанавливаться в системах ГВС и ХВС. Легко гнутся от руки, а при заломах восстанавливаются за счет присущего им эффекта памяти (достаточно нагреть трубу, и она примет первоначальную форму). Их следует защищать от прямого воздействия дневного света, так в них может начать усиленно размножаться растительная микрофлора. Монтируются на компрессионных, надвижных и пресс-фитингах. Обозначаются – «РЕX-а (b, с)», где малый индекс указывает способ сшивки молекул полиэтилена – упрочнения его структуры.

Полипропиленовые трубы

Полипропилен объединяет широкую группу изделий. Трубы из полипропилена отличаются высокой жесткостью, поэтому повороты с малыми радиусами осуществляются только посредством угловых фитингов. Монтируются при помощи пайки (диффузионной сварки). В обозначении на первом месте всегда стоит код «РР», а затем идет расшифровка особенностей. Например, «PPR» – труба армированная алюминием (её иногда также называют металлопластиком), подходит для горячей и холодной воды. «РРН» – из гомополимера, используется для холодной воды.

Поливинилхлоридные (ПВХ) трубы

Для установки труб водопровода в квартире имели высокую популярность в самом начале появления подобных пластиковых изделий на нашем рынке. Характеризуются высокой прочностью, однако она резко снижается при температурах выше 65⁰С – это верхний порог их кратковременной эксплуатации. Свое быстрое распространение трубная продукция из поливинилхлорида получила благодаря тому, что её монтаж выполняется при помощи клеевых соединений. Обозначается – «PVC» или «ПВХ» и «НПВХ».

Полибутеновые

Трубопроводы из полибутена (полибутилена) позже других синтетических аналогов стали входить на широкий потребительский рынок. Однако они уже начинают теснить конкурентов, так как по многим показателям превосходит их. Их лучшими характеристиками являются меньшие коэффициенты теплового расширения и теплопроводности, высокая эластичность. Сборку системы выполняют, используя компрессионные, самозажимные, пресс-фитинги, а также диффузионную сварку. Они маркируются индексом «РВ».
