Доборные элементы кровли из металлочерепицы
Увеличить срок службы кровли из металлочерепицы и придать ей законченный внешний вид помогают доборные элементы. Они могут иметь различный размер и конфигурацию, обеспечивая плотное примыкание элементов системы и делая её эксплуатацию более безопасной и удобной. Предлагаем с ними познакомиться.

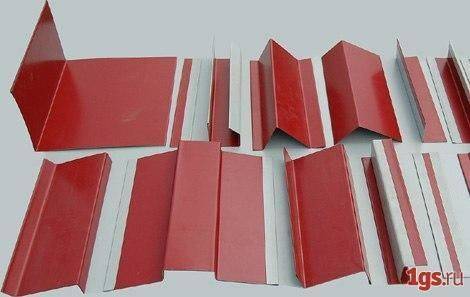

Доборные элементы придают крыше из металлочерепицы законченный внешний вид
Конёк и ендова
Конёк используется для защиты металлочерепицы на коньке и наружных переломах кровли от внешних неблагоприятных факторов. Изделие может быть плоским и полукруглым, что позволяет подобрать оптимальный вариант для конкретной кровли. При наличии конька можно не опасаться, что в подкровельное пространство попадет влага или грязь, а листы металлочерепицы сорвёт при сильном порыве ветра.
Форма конька может отличаться
Планки ендовы могут быть верхними и нижними. Первый вид используется тогда, когда необходимо закрыть на внутренних переломах кровли срезы кровельного материала. Нижняя – помогает предотвратить попадание влаги под кровлю за счёт своевременного отвода излишков воды со стыка двух скатов.
Верхняя планка ендовы
Ветровая планка: торцевая и карнизная
Ветровая планка представляет собой уголок, выполняющий декоративную и защитную функцию. Для её изготовления используется такой же материал, что и для самой металлочерепицы. Может быть торцевой и карнизной.
Торцевая планка помогает красиво оформить торец крыши
Торцевая планка предотвращает попадание влаги на крайние элементы кровли, а также снижает величину ветровой нагрузки. При наличии карнизной планки удаётся направить потоки дождевой воды в водосточный жёлоб, защищая тем самым лобовые доски и основу обрешётки от излишней влаги.
Карнизная планка поможет воде оказаться в водосточном жёлобе
Ограждающие элементы и снегозадержатели
Необходимость в ограждающих элементах возникает в том случае, если высота строения превышает 7 м. При их наличии удается избежать падения людей с крыши. Крепятся к обрешётке через металлочерепицу.
Ограждения защищают от падения
С точки зрения безопасной эксплуатации крыши, обязательной является установка снегозадержателей. Эти доборные элементы помогают предотвратить резкое падение большого объёма снега, защищая тем самым прохожих от травм, а водосточную систему от чрезмерной снеговой нагрузки. Могут быть:
- трубчатыми. Предполагают наличие двух труб и кронштейнов. Для изготовления используется оцинкованная сталь, на которую может наноситься полимерное покрытие под цвет металлочерепицы;
- листовыми. Более экономный вариант. Для изготовления элемента используется гнутый лист.
Трубчатый снегозадержатель
Что такое кровельные доборные элементы?
Все кровельные аксессуары по своему функциональному назначению бывают такие: доборные кровельные элементы, элементы безопасности кровли, кровельные выходы, система слива дождевой воды и кровельный крепеж.
В этой статье мы будем говорить именно о доборных элементах. А они применяются именно для того, чтобы защитить кровлю от протечек и механических повреждений:
https://youtube.com/watch?v=ZX6LjfAvOTw
Дело в том, что, какой бы ни был шикарный интерьер, и каким бы ни был дорогой ремонт дома, все это легко можно перечеркнуть первой же протечкой кровли. А поэтому крыша должна быть не только красивой, но и выполнять все свои главные функции. И больше ответственности всего на себя берут здесь именно доборные элементы кровли.
Доборные элементы – это коньки, примыкание, ендовы, соединительные ветровые планки и уплотнительные манжеты. Главное задача всех доборных элементов – закрыть все слабые участки кровли и не дать проникнуть туда снегу и дождю. А уже вторая функция, но не менее важная –декоративная. Ведь чаще всего именно по доборным элементам узнается определенный стиль дизайна кровли и ее национальная принадлежность
Отметим, что на Руси дизайну доборных элементов уделялось особое внимание и именно по ним судили о мастерстве хозяев дома и их социальном положении
Что немаловажно, доборные элементы кровли создают последний штрих ее дизайна. Кроме того, среди доборных элементов также такие, которые выполняют исключительно декоративную функцию
Например флюгер, который показывает направление ветра и украшает дом, или шпили, которые туда же относится.
Вам будет приятно узнать, что многие современные компании активно сотрудничают с проектировщиками строительных фирм. Главное для них – это продвижение собственных материалов, а спрос на них нужно создавать. Поэтому здесь больше действует принцип не «спрос –предложение», а «предложение – спрос», когда кровельные элементы производятся таких привлекательных видов и необычных форм, со своими функциональными бонусами, что многие хотят их приобрести, только увидев. Хотя до этого момента даже не задумывались об этом!
Такая продукция чаще всего представлена на ежегодных специализированных выставках, которые особенно охотно посещают архитекторы и дизайнеры, создающие новые концепции для глянцевых строительных журналов. А ведь многие ноу-хау еще решают целый ряд проблем с герметизацией и протечками!
Виды крыш из металлочерепицы, в зависимости от формы
Конструктивное исполнение скатной крыши может существенно отличаться. Её конфигурация зависит от количества плоскостей (скатов) и их положения относительно горизонта. В зависимости от конструкции, крыши принято делить на:
- односкатные. Самый простой вариант, предполагающий, что в качестве опоры выступают стены строения различной высоты. Такую крышу сложно назвать привлекательной, а потому её, чаще всего, выбирают для хозяйственных строений;
- двускатные, иногда называемые щипцовыми. Самый распространённый вид, востребованный в загородном и частном строительстве. В качестве опоры для нижней части скатов выступают стены. Верхние соединяются вместе, формируя конёк;
- мансардные. Такая крыша трансформировалась из двускатной, но имеет характерные изломы. Благодаря этому, удалось увеличить внутреннее пространство под кровлей. При желании, его можно использовать для обустройства жилой комнаты;
- вальмовые. Конструкция имеет дополнительные скаты (вальмы), соприкасающиеся с коньком. Если вальмы не доходят до конька, систему называют полувальмовой. Для вальмовых крыш характерна внешняя привлекательность и высокая сопротивляемость ветровым нагрузкам;
- шатровые. Такая крыша внешне очень похожа на многогранный шатёр, состоящий из треугольных граней, сходящихся в одной точке. Отличаясь надёжностью, она достаточна сложна в устройстве;
- многощипцовые. Конструкция актуальна для сложного архитектурного проекта.

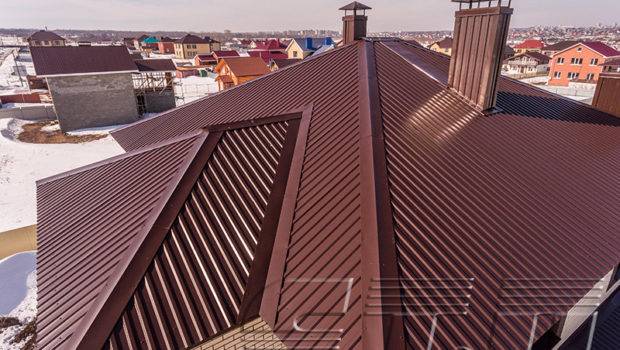

Конструктивное исполнение крыши может существенно отличаться
Уплотнительные элементы: защищаем самые слабые места кровли
Уплотнители кровельных проходов – это необходимые элементы для дымоходов, каменных выходов, электрических телевизоре телевизионных антенн и систем вентиляции. По сути, это гибкие материалы, которые прилипают к кровле и обеспечивают ее 100% герметичность. Кроме того, они частично гасят вибрации смещения, поглощая температурное расширение и сжатие. А также выдерживают давление большой массой снега.
Основные различия между современными уплотнительными элементами для кровли состоят в том, что разные материалы имеют разный диапазон температур, при котором еще сохраняет свои свойства. Например, для силикона это – 350°, а вот для EPDM – только 135°. В зависимости от этих свойств и различаются их сферы применения.
Так, для дымохода или каменные трубы целесообразно использовать силикон, пусть он и стоит дороже. А для всех остальных вариантов вполне подходит EPDM.
Прямые уплотнительные манжеты используются для плоской кровли: мастичной, мембранной или рулонной. Такие манжеты изготавливаются из особых материалов, которые не подвержены коррозии и атмосферному влиянию.
В сочетании с алюминием, такая конструкция позволяет устанавливать уплотнители на любую кровлю! Тем более, что диаметр этого уплотнителя варьирует от нескольких миллиметров до целых двух метров.
Вот хороший видео-ролик про такие манжеты:
Комбинированная уплотнительная манжета применяется для кровли из металлочерепицы или металлопрофиля. Использовать ее допустимо на крыше с углами наклона кровли от 0 до 45 градусов. Главное преимущество этого элемента в том, что в процессе установки комбинированная манжета деформируется намного меньше, чем другие виды. И все за счет того, что у такой манжеты фланец полностью резиновый (EPDM) или изготовлен из высокотемпературного силикона, еще и прикрыт алюминиевой полоской. Преимущества такого устройства – в быстром и надежном монтаже. Также такая манжета имеет более эстетичный вид, что для многих – немаловажный момент.
А применяются комбинированные манжеты на кровле из металлочерепицы, металлопрофиля и фальца с наклоном от 10 до 30 градусов.
Угловая уплотнительная манжета используется для кровли из керамической, сланцевой и гибкой черепицы, а также ондулина, шифера и композитных материалов. А вот более новая для российского рынка манжета «Ультра угол» разработана для кровель с наклоном до 50-55 градусов и с увеличенным размером фланца.
Для северных регионов России уплотнители нужно брать толщиной не менее 3 мм, чтобы они могли выдержать суровые зимы. Причем для разного вида крови нужно подбирать разные элементы. Главное выбрать уплотнители, которые будут устойчивы к погодным условиям, снегу, льду и воздействию ультрафиолетовых лучей.

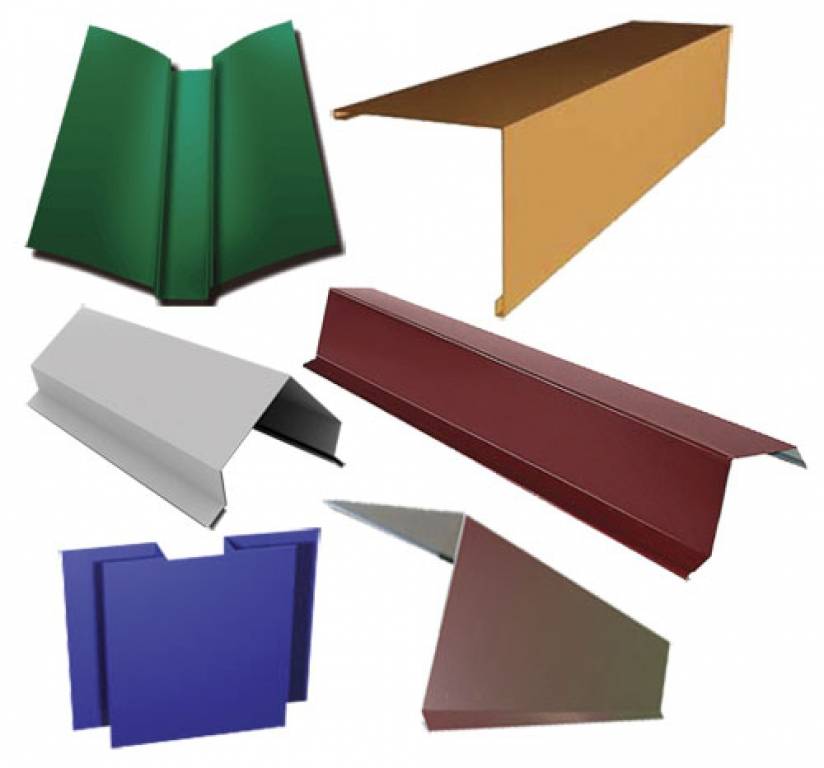

Виды доборов для кровли из металлочерепицы
Доборные элементы кровли из металлочерепицы с полимерным покрытием, как правило, подбираются под цвет самого кровельного покрытия. Типы доборов, их количество зависят от сложности конструкции, узлов крыши, ее формы, наличия системы стока воды, условий эксплуатации подкровельного пространства.
Доборные элементы карнизной части
Для качественного выполнения карнизной части кровли в качестве доборных элементов используются капельники, карнизные планки. Карнизная планка крепится под гидроизоляционный слой на обрешетке выше крепежных кронштейнов, предназначенных для фиксации водосточной системы. Чтобы крыша служила продолжительный период без сосулек, обледенения, необходимо обеспечить вентиляции кровельной конструкции приток воздуха и обязательно сделать качественный отвод для конденсата.
Основную задачу в карнизной части крыши решает вентиляционная перфорированная лента, софиты – специальные перфорированные листы для подшивки карниза. Обустраиваемая защита приемных отверстий в карнизной части крыши, выполненная из воздухопроницаемых материалов, предотвращает попадание под конструкцию снега, листвы, птиц. За отведение конденсата отвечает специализированный доборный элемент – капельник.
Коньковый узел
Коньковые планки монтируются на крыше из металлочерепицы на самом последнем этапе кровельных работ. В процессе монтажа обязательно нужно выдерживать необходимые зазоры для вентиляции, между черепицей, коньком класть уплотнительный материал. Коньковая планка крепится внахлест, который должен составлять порядка 10 см, саморезы также вкручиваются с шагом 10 см.
По верхней части крыши обычно прибивают коньковый брус с шагом 50 см. Под ним соединяются листы металлочерепицы, но неплотно, оставляется зазор размером 20-25 см. Чтобы защитить крышу от атмосферных осадков, дополнительно монтируется сетчатый аэроэлемент.
Дымоход, трубы вентиляции
Особенно аккуратно нужно монтировать на крыше из металлочерепицы мансардные окна и обустраивать выход для дымохода, вентиляционных труб. Вокруг труб два раза выполняется «фартук»: первый раз еще до укладки листов черепицы, второй – непосредственно на них — и делается сплошная обрешетка.
Первоначально по периметру трубы, кроме кладочных швов, обустраивается штроба. Герметизация на участке примыкания к обрешетке трубы выполняется плотной лентой. Из гладкого листа кровельного покрытия вырезают «фартуки», при этом их ширина должна быть больше 20 см, и закрепляются с помощью саморезов к обрешетке, трубе. В штробу вставляется верхняя часть планки.
Важно! Чтобы не допустить возможное проникновение воды в конструкцию крыши, верхний «фартук» не рекомендуется устанавливать в надрез металлочерепицы.
Доборные составляющие для ендовы
В ендовах обустраивается дополнительная обрешетка, производится проклейка скотчем (двухсторонним), далее из листовой стали (оцинкованной) с полимерным покрытием делается «фартук» разжелобка. Нахлест листов составляет 15 см, ширина желоба – 100 см (в каждую сторону от оси по 50 см). Свес над желобом листов металлочерепицы – 8 см. Срезы на торцах листов примыкания ендовы зачищаются специализированными прокладками на синтетической основе. Чтобы ендова имела аккуратный внешний вид, а также для предупреждения скопления мусора, листвы для ендовы дополнительно предусмотрена верхняя защитная накладка.
Данный тип доборника обеспечивает защиту торцевой части крыши, предупреждает попадание атмосферных осадков, листьев, снега под крышу, не допускает деформацию кровельного покрытия, отрыв сильным ветром листов металлочерепицы. На планку торцевую приходятся достаточно сильные нагрузки от ветра, поэтому полки дополнительно обустраиваются несколькими ребрами жесткости. Рекомендуется закреплять торцевую планку на листы черепицы сверху в каждую вторую, третью волну. Шаг крепления со стороны фронтона должен составлять порядка 70 см, потому что данная сторона хорошо просматривается. На коньке сверху необходимо между собой соединить торцевые планки скатов.
Как установить?
Торцевая планка – очень функциональный элемент, так как она защищает и кровельные элементы от влаги, и металлочерепицу от ветра.
На торцевой доске размещается гидроизоляция, а край закрывается торцевой планкой. При помощи саморезов эта планка крепится от карниза к коньку к торцевой доске примерно через 60 см. Потом она плотно прижимается к металлочерепице.
Если необходимо, то нахлест между планками подрезают, но составлять он должен не менее 100 мм.
Чтобы избежать попадания осадков под металлочерепицу, торцевую планку крепят так, чтобы она перекрывала верхний гребень волны. Далее край листа металлочерепицы отгибают вверх.
Верхняя ендова не только выводит воду с внутреннего угла при стыке двух скатов, но еще и выполняет декоративную функцию, придавая стыкам изящный облик.
Верхнюю ендову крепят саморезами. Сделать это надо так, чтобы саморезы не прошли через нижнюю ендову, так как это может нарушить гидроизоляционный слой.
Между листами металлочерепицы и верхней планкой ендовы устанавливают саморасширяющийся уплотнитель.
Кровельные изломы бывают прямыми и обратными
При установке планок примыкания важно точно соблюдать непрерывность гидроизоляции на изломах кровли
В случае прямого излома обрешеточные доски должны быть максимально приближены друг к другу. Лист металлочерепицы, который накрывает излом, надо выдвинуть наружу, чтобы закрыть место излома. Карнизную планку здесь можно использовать как сопрягающий элемент. Затем между этим элементом и черепичным листом укладывают универсальный уплотнитель, имеющийся у любой фирмы-изготовителя кровельного материала.
Если дело обстоит с обратным изломом, то здесь используется планка примыкания к стене. Этот сопрягающий элемент укладывают стороной с завальцовкой на нижний скат. Необходимо максимально приблизить обрешеточные доски в месте излома. Далее между планками и металлочерепицей устанавливают универсальный уплотнитель.
Потом на высоту 50 мм выводится гидроизоляция. Выводят ее на стену – до штрабы. Можно использовать как универсальный уплотнитель, так и профильный – все зависит от примыкания, которое может быть и сбоку, и к торцу.
При установке коньковых элементов пленка гидроизоляции должна быть разорвана на ширину 200 мм по всей длине конька. При необходимости можно проклеить его металроллом либо фигаролью, что обеспечит конек дополнительной гидроизоляцией.
Крепеж конька проводится с обеих сторон при помощи саморезов. Делается это через верхний гребень волны в обрешетку. Со стороны торцов конек закрывают заглушками.
Для завершения архитектурного образа здания применяют доборные элементы для фасада. Помимо декоративной функции, данные элементы также выполняют функцию защиты уязвимых участков.
При помощи фасадных доборных деталей можно укрепить постройку и обеспечить маскировку отверстий, оставшихся после отделочных работ, а также защитить свое жилище от пыли, влаги и других осадков.
Для установки фасадных элементов, то есть окон, дверей и так далее, необходимы угловые планки, количество которых должно совпадать с суммой внешних и внутренних углов дома.
Монтаж доборки нужен для того, чтобы грамотно объединить конструктивные элементы дизайна. Изготавливают эти элементы обычно из алюминиевого или оцинкованного листа, пластизола, полиэстера, пурала и других материалов. Нанести необходимое лакокрасочное покрытие можно при завершении установки. В данном деле, как и во многих других предыдущих, необходим грамотный подход и очередность.
Для защиты оконной системы от потоков воды используют внешние подоконники. Их изготавливают в форме плоских профилей, что подчеркивает некое изящество постройки и создает гармоничный вид.
Выгодным выбором многих потребителей является вентфасад. Фасадную пленку соединяют с основанием дома. Делается это посредством установки каркаса. Это создает оптимальную звукоизоляцию и терморегуляцию, а также создает воздушную прослойку.
При необходимости замаскировать места стыков и соединение кровли с цоколем применяют доборные элементы.
Панели для фасада – это отличный аналог обшивки дома. Такие панели способны противостоять влаге и любым погодным условиям, к тому же для них нужна особая подготовка стен обустраиваемого здания. Монтаж данных панелей выполняют с помощью скоб, строительных гвоздей и шурупов.
Эти панели удобны тем, что их можно использовать и при отделке фасада, и при подшивке элементов декора. А возможно это потому, что установка данных элементов может быть как вертикальной, так и горизонтальной формы.
Виды доборных элементов для металлочерепицы
Вспомогательные элементы для качественной металлической кровли представлены на строительном рынке в широком ассортименте. Каждый из этих деталей имеет свои характеристики, отвечающие за выполнение определённой функции, а именно:
Конёк является основным каналом, по которому идёт вентиляция всей крыши. Одновременно этот элемент кровли из металлочерепицы служит декоративным обрамлением, а также, главной защитой стыков верхней точки кровли от попадания мусора и влаги.

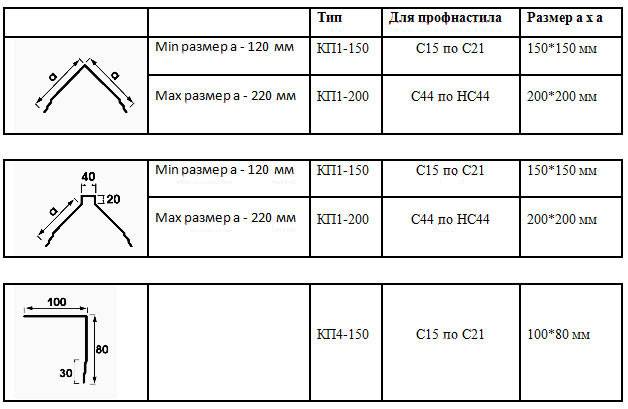

Конёк может иметь разные формы, например:
- Полукруглая форма используется для отделки 2-х или 4-скатных кровель. Приобретая такие коньки, нельзя забывать про специальные заглушки для их торцевых частей.
- Прямоугольня форма применяется на крышах любой конфигурации. Такие коньковые планки не нуждаются в заглушках и имеют более низкую стоимость, нежели детали с полукруглой формой.
- T и Y-образные коньки являются вспомогательными доборными элементами прямоугольных коньков для металлочерепицы, а именно, фиксируют их между собой.
- Узкая форма используется для декоративной отделки шпилей и шатровых крыш.
Кроме того, конёк состоит из двух составляющих: вентиляционной планки и уплотнителя. Описываемые выше формы были предназначены для планки. Защитная же прослойка, являющаяся уплотнителем, тоже может быть нескольких видов:
- Профильный. Его достоинство состоит в тот, что он подстраивается под любую конфигурацию кровли, что обеспечивает надёжную герметичность. Вспененный полиэтилен защищает от влаги, но отлично пропускает воздух, способствуя хорошей вентиляции.
- Саморасширяющийся уплотнитель делают из пенополиуретана, пропитываемого акрилом или полимером.
- Универсальный уплотнитель легко прикрепляется на самоклеющееся основание и выполняет функцию фильтра, задерживающего пыль и грязь.
Дабы уплотнители не препятствовали прохождению воздуха, рекомендуется устанавливать точечные коньковые аэраторы.
Сами коньковые планки крепят саморезами в верхний гребень через волну. Можно фиксировать через обрешётку или непосредственно к металлической черепице. Полукруглые планки состыковуют по штамповочным линиям, а остальные путём нахлёста в 10 см.
Карнизные планки устанавливаются на обрешётку перед началом укладки металлочерепицы, но после монтажа кронштейнов для водосточного желоба.
Данная деталь выполняет функцию металлического отлива с определённой формой загиба, служащего для защиты стропильной конструкции от бокового дождя, грязи и пыли.
Для устройства всего периметра карниза применяют несколько планок, вставляя их друг в друга с нахлёстом 5-10 см. Крепятся карнизные планки саморезами из оцинкованной стали на расстоянии 30 см друг от друга.
Планки примыкания фиксируются на обратных или прямых изломах крыши, например, в местах стыковки с печной трубой, парапетом и др. Бывают нижними или верхними. Служат, также, для защиты кровли от попадания различных осадочных явлений и т. д.
Торцевые планки являются вспомогательными элементами, которые крепятся к фронтону кровли из металлочерепицы. Крепление данного компонента осуществляется к торцевой доске с помощью саморезов, соблюдая расстояние 50-60 см и захлёст в 10 см. Дабы создать плотное примыкание, можно подогнуть края металлочерепицы вверх.
Благодаря правильному монтажу, торцевые планки смогут надёжно защитить покрытие от нагрузки, создаваемой сильными ветрами, а также, от попадания насекомых и птиц в подкровельное пространство.
Ендовы надёжно защищают стыки скатов кровли
При этом верхняя ендова служит для декорирования стыков, а потому устанавливается сверх листов металлочерепицы, но только очень осторожно, дабы не повредить нижнюю планку, отвечающую за блокирование поступления воды под кровлю
Нижняя ендова устанавливается после того, как обрешётка будет гидроизолирована. Шаг между саморезами равен 30 см. Перехлёст — 10 см.
Снегозадержатели являются не обязательными доборными элементами для кровли из металлочерепицы, но на некоторых крышах со сложной конфигурацией без них не обойтись. Название данных планок говорит об их назначении, которое сводится к защите водосточной системы, техники и людей от внезапного схода льда и снега. Закрепляются такие доборы на самой кровле, используя саморезы и кронштейны.
Зонты вентиляционных шахт защищают трубы, дымоходы и вентиляционные шахты от осадков и мусора, а также, выполняют функцию декора, ибо имеют разнообразные формы.
Элемент #2. Торцевая планка
Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.
Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.
Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.
Классический способ крепления торцевых планок показан в коротком видео:
Особенности
Доборные элементы нужны в качестве обшивки фасада, без них провести кровельные работы нереально. Они играют защитную роль – не позволяют осадкам просачиваться внутрь кровли, и препятствуют выходу тепла
Очень важно точно знать предназначение элементов, способы их крепления, а также очередность работ. Все эти маленькие детали выполняют очень важную роль
Помимо защитной, они также играют декоративную роль, так как любое кровельное покрытие, не имея этих деталей, будет иметь недостойный вид. Для подбора нужного оттенка используют каталог RAL, включающий в себя большое разнообразие цветовых вариантов, а также стандартные цвета.
Доборные элементы разделяют на три типа: кровельные, фасадные, для парапетов и заборов. Делят их в зависимости от применения. Но это деление является условным, так как некоторые детали применяют для других видов конструкций. Тем не менее, любое изделие создано для определенных функций, из-за этого доборные элементы нельзя назвать взаимозаменяемыми. Человеку, не имеющему опыта, самостоятельно выбрать элементы будет довольно проблематично.
