Описание этапов работ своими руками
Доверять любое строительство лучше профессионалам, хотя стоит отметить, что услуги их стоят недешево.
Поэтапно монтаж каркасного дома по финской технологии выглядит следующим образом:
Расчет конструкции
На подготовительном этапе монтажных работ производятся необходимые расчеты, составляется проект дома. Это задача со многими неизвестными, поэтому поручить составление технической документации лучше специалистам.
Фундамент
На втором этапе строительства возводится фундамент будущего здания. Идеальным решением будет ленточный фундамент.
Он бывает мелкозаглубленный (40-60 см) с выступающей частью толщиной 20-40 см и глубокозаглубленный, когда заглубление происходит ниже уровня промерзания почвы. Нередко строители используют свайный вариант фундамента, но с обязательным завинчиванием свай на глубину ниже уровня промерзания грунта.
Если планируется устройство подвала, придется использовать вариант с заглубленной лентой или заглубленной плитой, что существенно увеличит стоимость работ.
Укладка нулевого яруса
Пиломатериалы предварительно обрабатываются антисептиком. Только после этого производится укладка нулевого яруса будущего каркаса, но делать это необходимо на предварительно уложенный слой гидроизоляции.
Не забывайте проверять уровнем горизонтальность укладки, а она должна быть идеальной.
Черновой пол
После укладки опорных брусьев изготавливается черновой пол, для чего можно использовать толстую фанеру или ОСБ плиты
При этом важно, чтобы расстояние между брусьями, используемыми для связки, соответствовало размерам листа фанеры или ОСБ плиты
Черновой пол укладывается на лаги, расстояние между которыми должно соответствовать толщине слоя утеплителя, для чего идеально подойдет минеральная вата. Поверх слоя утеплителя укладывается слой пароизоляции.
Для предотвращения гниения пола делается вентиляционный зазор, для чего на всю длину укладывается цельная доска, лист фанеры или ОСБ-плиты.
Сборка быстровозводимой конструкции
Стены каркасного дома собираются на земле, после чего при помощи лебедки и других подъемных приспособлений устанавливаются на место
Важно, чтобы конструкция попала в пазы основания
Для увеличения прочности конструкции в местах стыковки отдельных элементов используют дополнительно гвозди или саморезы.
Установка перегородок и перекрытий
После того, как все стены первого этажа собраны, необходимо установить межэтажные или потолочные перекрытия, для чего использовать прочный брус сечением 245х50 мм.
Шаг между соседними элементами составляет 30-35 см. Поверх бруса укладываются фанера, ОСБ-плиты, как в случае с черновым полом.
Второй ярус и крыша
Если проектом предусмотрено строительство второго этажа, все происходит по аналогии.
Так как возводить каркасные дома большей этажности не рекомендуется, после окончания сборки стен второго этажа переходим к устройству кровли. Для этого также используется брус с обрешеткой. Готовую конструкцию дома осталось утеплить и обшить облицовкой.
Утепление и защита от ветра
Стены каркасного дома необходимо защитить от порывов ветра, для чего используют ветрозащитную пленку или цельные плиты. Последние выгодней, так как прилегают к стене плотно и не образуют зазоров.
Что используют для облицовки?
Облицовка любого строения – важный этап, в ходе которого поверхности приобретают дополнительную защиту и становятся более привлекательными.
Для отделки внутри помещений используется фанера, хороших результатов можно добиться, используя гипсокартон.
От тяжелых отделочных материалов лучше сразу отказаться. Это же касается и наружной отделки, где чаще всего используют деревянную вагонку или сайдинг-панели.
Материалы для строительства
Простота конструкции коттеджа по финской технологии заключается в устоявшихся и аналогичных материалах. Каркас сооружается из клееных брусьев, срок службы которых достигает нескольких веков. Их поперечное сечение на 2,5 сантиметра больше стандарта, что дает запас надежности, стоимость невелика, а горючесть и склонность к гниению и потере прочности с течением лет исключена.
После сооружения каркаса, несущей конструкции, начинается этап создания стен и горизонтальных перекрытий. Черновой пол выкладывают листами ОСБ или фанеры на потолках, после чего он становится первым слоем полового покрытия второго этажа. Поперечный каркас сконструирован, чтобы выдерживать нагрузку и сохранять вентиляционный промежуток, что предотвращает гниение чистовых половых досок при высокой влажности.

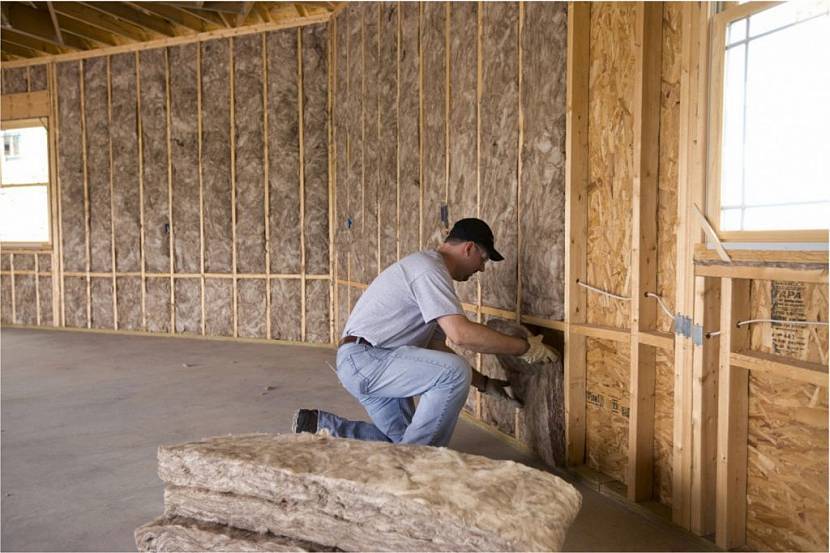

Для теплоизоляции между деревянными плитами стен устанавливают листы гипсокартона и минеральной ваты. При этом щели и зазоры покрывают монтажной пеной, во избежание люфтов и отсутствия сквозняка.
Утепление стен минеральной ватойИсточник pilasebastovce.sk
Кровля монтируется на стропильную систему, элементы которой фиксируются с помощью гвоздей. Для прочности конструкцию скрепляют досками. После этого стропильные ноги укладываются на основание стены, их фиксируют и устанавливают кровлю крыши. Чаще всего это металлочерепица.
Описание технологии строительства
Возведение утепленного финского фундамента состоит из нескольких последовательных этапов:
- определение места постройки, выполнение проектных расчетов и разработка графической части;
- разметка котлована;
- полное удаление плодородного слоя;
- разработка траншеи под мелкозаглубленный ленточный фундамент;
- устройство дренажного слоя из щебня;
- укладка гидроизоляционного слоя;
- монтаж армируемой опорной подушки МЗЛФ;
- кладка фундаментной ленты из строительных блоков;
- внутреннее утепление ленточного фундамента пенополистирольными плитами;
- засыпка внутренней части котлована мелкофракционным щебнем и песком;
- укладка плит утеплителя пола и армирующей сетки;
- монтаж труб теплого пола;
- заливка бетона для устройства плиты;
- укладка утеплителя отмостки по периметру здания.
На завершающем этапе выполняется устройство отмостки и вывоз неиспользуемого грунта.
Разметка и земляные работы
Выполнение разметки будущего фундамента должно производиться в точном соответствии с принятыми проектными решениями. При этом следует учитывать существующие наружные коммуникации, подъездные пути, границы участка застройки и другие факторы. Рабочие оси отмечаются натянутым по горизонтальным планкам шнуром с запасом 500 мм от наружного периметра здания.
После этого плодородный слой должен быть снят до глубины прорастания корневой системы растений. Под всеми несущими стенами следует выкопать траншею на проектную глубину заложения ленточного фундамента с запасом на устройство насыпного дренажного слоя.
Выемка грунта и укладка подушки.
Дренаж, подстилающий слой и монтаж фундаментной ленты
В траншеи для устройства МЗЛФ насыпается слой щебня толщиной 200 мм, утрамбовывается и покрывается слоем геотекстиля.
Далее насыпается подстилающая песчаная подушка и устанавливается опалубка для заливки опорной плиты ленты.
Вяжется арматурный каркас, укладывается внутрь опалубки и заливается бетоном.
Во время твердения бетона можно выполнить работы по вывозу или планировке вынутого из котлована и траншей грунта. После схватывания бетонной смеси можно производить кладку строительных блоков на расчетную высоту цоколя. При большой высоте цоколя рекомендуется укладка армирующей сетки через каждые 3 ряда блоков.
Наружную и внутреннюю поверхность цоколя следует изолировать от воздействия влаги. Для этого необходимо использовать для наружной поверхности оклеечные гидроизоляционные материалы, а для внутренней стороны — обмазочные (подробнее про их виды — здесь).
Гидроизоляция.
Засыпка подстилающих слоев и укладка утеплителя
Установить вертикально по внутренней поверхности цоколя пенополистирольные плиты на толщину не менее 100 мм и закрепить их. На дно котлована уложить геотекстильное полотно и засыпать щебень для устройства дренажного слоя. Засыпку требуется тщательно уплотнить виброплитой.
На щебеночный слой укложить 3 слоя рулонной гидравлической изоляции с проклеиванием между собой всех полос и слоев. При этом необходимо предусмотреть запас гидроизоляции для заворачивания ее на вертикальную стену цокольной части ленточного фундамента.
На всю площадь котлована уложить плиты утеплителя для создания слоя толщиной 200 или более миллиметров.
Армирование, монтаж труб и заливка бетона
На поверхность утеплителя уложить готовые или вязанные самостоятельно армирующие сетки с размером ячейки не более 150 мм (подробнее про армирование — тут).
Поверх сетки смонтировать трубы водяного теплого пола, привязывая их к арматуре.
Длина трубопровода в каждом отдельном контуре не должна превышать 90 метров при диаметре 14 мм и 120 метров при диаметре 16мм. Поэтому при монтаже труб получится несколько греющих контуров в зависимости от общей площади дома.
Армирование.
Бетонную смесь необходимо заливать за одну рабочую смену, не делая технологических перерывов. Для этого рекомендуется воспользоваться услугами централизованной доставки бетона заводского изготовления. Залитую смесь необходимо хорошо уплотнить с использованием погружного вибратора или виброрейки.
Заливка бетона.
Устройство теплой отмостки
Основанием отмостки служит слой щебня и песка, покрытый геотекстилем. Поверх него укладываются плиты утеплителя, армирующая сетка и заливается слой бетона. Ширина отмостки — не менее одного метра. При укладке бетона следует соблюдать уклон поверхности в сторону от дома.
Утепления отмостки.
Более подробно технологию устройства утепленного финского фундамента шаг за шагом можно посмотреть на следующем видео.
Что такое Supergrund (Супергрунд) и его достоинства
Принципиальная схема Супергрунда для каркасного дома представлена ниже.
Схема Supergrund
В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд – это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?
Раздельное исполнение ленты и стяжки
Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами. Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий. В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.
Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением
Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.
Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать. Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.
Высокие нагрузки и любые грунты
Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах
Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент. Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.
На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.
Возможность возведения цоколя любой высоты
Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами. Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.
Лучшая энергоэффективность
Шведские термограммы сравнения УШП и Супергрунда
В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП. Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.
Нет острой необходимости в отделке цоколя
В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется. И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать. В классической УШП – отделка наружного пенопласта необходима.
Супергрунд в Швеции с демонтированным наружным пенопластом
Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта
Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см. В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.
Стоимость, сравнимая с классической УШП
При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП. Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.
УФФ (утепленный фундамент)
Менее популярный вид возведения фундамента дома, набирающий свой силу и отличающийся от описанного выше тем, что представляет собой утепленную ленту с небольшим порогом, выполняющего роль опоры и несущего основания – УФФ. Реализуется такая уфф-технология посредством использования в качестве ленты блоков или цельного бетона, размещенных на несъемной пенопластовой опалубке.
Отличительные особенности плит УФФ
Отличия фундамента из УФФ заключаются в следующем:
- изготовление конструкции из плит, не связанной с цокольным этажом и воспринимающей только эксплуатационные нагрузки;
- глубина залегания от 0,5 до 0,8 м в отличие от УШП, где этот показатель варьируется в диапазоне от 0,1 до 0,3 м;
- все коммуникационные системы выполняются на этапе конечной отделки;
- выполнение как внешней, так и внутренней опалубки.
Достоинства
Сложив все перечисленные преимущества УШП, следует прибавить ряд индивидуальных характеристик, существенно увеличивающих значимость этого материала:
- возможность использования на грунтах с большим уклоном;
- оборудование высокого цокольного этажа;
- планомерное выполнение теплых полов и коммуникаций, а также доступный их ремонт.
Ценовая политика
Не существенное увеличение стоимостного выражения в сравнении с предыдущим видом. Так, использование УФФ обойдется заказчику на 15-20 % процентов дороже с той же квадратурой.
Сколько стоит дом Jämerä
Завершить же эту небольшую экскурсию в мир финского строительства из газобетона я хочу вопросом цены, как весьма актуальным.
В настоящий момент Jämerä предлагает вам 2 варианта
- Покупка «домокомплекта», то есть набора газобетонных блоков, перекрытий и т.п. с проектом дома, для дальнейшего возведения силами сторонней организации
- Полный цикл строительства дома под чистовую отделку (теплый контур)
По первому варианту, стоимость домокомплекта колеблется в пределах 17-18 тысяч рублей за м2, что является вполне гуманной ценой, на мой взгляд.
По второму варианту мне информация не известна. Думаю ее можно узнать обратившись непоследственно в Jämerä. При этом в теплый контур войдет
- Фундамент
- Полностью сделанная коробка дома из газобетона Jamera — крыша, стены, перегородки
- Полностью завершенная фасадная отделка
- Энергоэффективные окна европейского производства (не металлопластик)
- Кровля
- Базовые инженерные коммуникации — ввод в дом канализации, водопровода и электрического кабеля.
То есть фактически дом будет сдан «под финишную отделку», так же как сдается квартира в многоэтажке.
Реальный дом, построенный под СПб в комплектации «теплый контур»
Конечно, думаю, что если выбрать строительство уже с подрядом от Jamera, то цена будет не дешевой. Но и дом не “эконом класса”. Не забывайте, вы получаете дом, с современной архитектурой, построенный финской компанией из европейских материалов. Причем компанией, которая занимается этим уже 40 лет — то есть знает, что делает.
Оригинальный финский дом — это хорошая вещь. А за хорошие вещи приходится платить.
Почему каркасный дом по финской технологии стал так популярен
September 30, 2013
Количество щитовых домов, активно строящихся у нас в последнее время, резко выросло за последние несколько лет. Причины такого явления различны:
- такой каркасный дом по финской технологии с успехом используют даже в северных областях Канады и даже Аляски, где температуры ничуть не выше наших;
- себестоимость такого рода дома просто смешная;
- сборка щитового строения крайне проста;
- нет необходимости в возведении капитального и тяжелого фундамента, так как вес постройки крайне незначителен.
Сама суть финского дома проста. Постройка состоит из следующих этапов: перво-наперво проводится монтаж крепкого каркаса, причем для этой цели используют хорошо просушенные доски из березы или сосны 40-50 мм в толщину, шириной 10-15 сантиметров. На собранный каркас нашивается обшивка, в роли которой могут выступать даже простые доски.
Однако на сегодняшний день нормальный каркасный дом (по финской технологии в том числе) выполняют с учетом общепринятых правил: гипсокартон используется для выполнения внутренней обшивки, снаружи дом обшивают OSB-плитой, толщина которой составляет 9 мм.
Учитывая предельную простоту конструкции, финские дома получили признание во всем мире. Вот только финская технология строительства каркасных домов по сей день не может укорениться в нашей стране. Этому препятствует глубокое убеждение наших сограждан в том, что качественный дом – это дом с толстыми стенами.
Вопреки этому заблуждению, современные технологии уже не раз доказывали обратное. Учитывая существование современных технологичных утеплительных материалов, вы можете чувствовать себя тепло и комфортно в доме с тонкими стенами, когда за ними царит лютая стужа.
По сравнению с кирпичным зданием, каркасный дом по финской технологии потребует на свое отопление в два-три раза меньше средств. Стандартной толщины стен всего в 15 см (!) хватает для вполне комфортного проживания на всей территории средней полосы. Если же поверх таких щитов нашить сэндвич-панели, то можно обосноваться хоть за Полярным Кругом. В частности, немало таких домов построено на Аляске и Норвегии, так что и это утверждение выдерживает проверку практикой.
Кстати, щитовые дома по финской технологии, цены которых совсем невелики, исключительно легко отделывать любыми материалами. Благодаря идеально ровным стенам не нужно возиться со штукатуркой, а также использовать более сложные способы. Утеплители можно использовать самые разные. Можно использовать банальную минеральную вату (и ее производные, наподобие «Изовера», «Кнауфа»), неплохо подойдет пенополистирол или специальные сыпучие наполнители. Тут вопрос исключительно в ваших предпочтениях и возможностях вашего банковского счета.
Профессиональные строители рекомендуют возводить каркасный дом по финской технологии в зимнее время года! Причина этого в лучшем качестве древесины, которая была заготовлена зимой. Разумеется, это утверждение справедливо только для тех случаев, когда вы занимаетесь заготовкой материала самостоятельно. Нормальные производители комплектов каркасных построек выбирают именно зимний сезон для заготовки сырья.
Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.
15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют
Обращайте внимание на свое тело. Если вы замети
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
Финские деревянные дома характеризуются высокой теплоизоляцией, доступной стоимостью и оптимальным сроком возведения.
Прежде чем рассмотрим этапы строительства каркасных домов по финской технологии, уделим внимание особенностям материала, из которого собираются такие конструкции
Наружная плитная обшивка, ветрозащита и элементы жесткости каркаса.
Еще одно яркое отличие от американцев.
В Американском каркасе, в 99% случаев используется сплошная обшивка плитами OSB3 по наружной стороне + ветро гидро защитная мембрана поверх. ОСП выполняет конструкционную роль — придание каркасу пространственной жесткости. А мембрана предохраняет ОСП от избыточной влаги, в случае каких либо протечек по фасаду.
В Скандинавских каркасах — это крайне редкий, практически не встречающийся вариант. В основном можно выделить три типа реализации обшивки, ветрозащиты и элементов жесткости.
- Использование снаружи мягких древесно волокнистых плит (МДВП). На нашем рынке такие плиты известны под брендами Isoplaat (Изоплаат) и Steico (Штейко). Эти плиты выполняют сразу 4 роли. Придают пространственную жесткость каркасу, выполняют функцию ветрозащиты, дополнительного утепления и звукоизоляции.
Фасадный гипсокартон. Это очень распространенное решение. Наиболее типичный вариант — Gyproc GTS9. К сожалению этот тип материалов вообще никак не представлен на российском рынке в свободной продаже. Кнауф пытался выпустить пробную партию, но продукт не нашел широкого покупательского спроса и производство было прекращено. Надеюсь с развитием каркасного домостроения ситуация изменится. Так как это отличное решение для пространственной жесткости каркаса и ветрозащиты за минимальные деньги.
Дом обшит фасадным ГКЛ
Монтаж фасадного ГКЛ, крепят на скобы
- Придание жесткости каркасу врезанными укосинами или жесткими плитными материалами (фанера) установленными только по углам здания. Снаружи по каркасу никакой плитной обшивки нет, только ветрозащитная пленка.
В последнее время стали появляться варианты с использованием в стене ОСП, но в отличии от американского варианта, в скандинавском варианте ОСП обычно ставится с внутренней стороны помещения.
Кроме того, иногда (но далеко не всегда) в первых двух вариантах сверху так же ставится ветрозащитная пленка.
Мне импонирует такой подход к конструкции стены, тем, что у скандинавов никогда не используется снаружи материал с относительно низким паропропусканием (например ОСП) — за счет чего, с точки зрения паропроницания конструкция получается более правильной и «дуракоустойчивой».
В Российских «интернетах» часто можно встретить мнение о том, что если применять для обшивки достаточно мягкие материалы типа ГКЛ или МДВП — то обязательно нужно использовать укосины. Так как по сравнению с американским ОСП, эти материалы хлипкие. Я не согласен с этим мнением. Во первых надо понимать в каким именно направлении, работают эти материалы в стене. И в этом направлении этим мягкие материалы весьма прочны.Кроме того, тут действует, как я называю, «принцип пучка стрел». Возможно одной только плитной обшивки этими материалами будет и недостаточно, но в совокупности с внутренней и наружной фасадной обшивкой — вполне достаточно. То есть каждый «слой пирога стены» вносит свой небольшой вклад в конструктивную жесткость и результат вполне достаточный.
