Строительство домика для колодца — 55 фото красивых вариантов для дачи

Как оформить декоративный колодец

Создание садового украшения включает в себя один важный этап, отличающий этот процесс от обычной постройки. Он заключается в декоративном оформлении колодца на даче.

Часто подобные конструкции оснащаются воротом или журавлем – декоративным рычагом для подъема воды. Ворот функционирует по более распространенному принципу и включает в себя специальный ролик, на который наматывается веревка с ведром. Таким образом, появляется возможность быстро поднять воду со дна колодца, не касаясь его стенок.

Выступающий элемент на срубе или бетонном основании носит название оголовок. Он может быть открытым или иметь специальное верхнее сооружение в виде домика. Второй вариант используется намного чаще в декоративных целях.

Внимание! При создании декоративного колодца своими руками для детсада важно учитывать специфические особенности этого места. Желательно создавать интересный и яркий дизайн, который будет вызывать только положительные эмоции у детей

Для многих людей колодец является неотъемлемым атрибутом сельской жизни. По этой причине именно деревенское оформление получило наибольшее распространение. Оно включает в себя использование дерева и различных подручных материалов, имеющих природное происхождение. Карнизы и выступающие элементы нередко украшаются резьбой. Вместо стандартного железного ведра используют традиционные кринки и бадьи.

Бетонные колодцы очень удобно штукатурятся и расписываются. Им можно придать практически любой вид. Лучше всего на подобных конструкциях смотрятся изображения растений, животных или цветов. Такой декоративный красивый колодец лучше сделать в огороде.

Процесс изготовления

Для простоты его лучше разбить на несколько составляющих:

• изготовление домика;
• создание ворота;
• дверцы для конструкции;
• укладка кровли.

Домик

При помощи чертежа и размеров, а также поэтапной инструкции далее рассмотрим, как своими руками смастерить непосредственно домик для колодца.

Чертеж колодца.

Пошаговая инструкция по созданию теремка:

1. Измеряйте диаметр колодца (для круглой конструкции) или ширину стенки (для квадратных шахт). Этот показатель – ширина будущего каркаса. Используя её нужно собрать квадратный каркас домика, скрепляя части саморезами или гвоздями. Совет: обязательно используйте строительный уровень для симметрии и предотвращения перекосов. Также для строительства выберите участок с идеально ровной поверхностью.
2. При помощи металлических уголков на двух противоположных сторонах, по центру грани закрепите вертикальные стойки. Определитесь с их высотой заранее – это и будет высота всего домика.
3. В верхней части стойки нужно соединить брусом, который будет служить коньком крыши.
4. Прикрепите стропила. Для этого вертикальные стойки нужно вверху срезать под углом 45°. Для надежности, все места стыков нужно дополнительно соединять уголками.

Каркас домика.

Определите фронтальную сторону конструкции и прикрепите к каркасу широкую доску – она будет служить подставкой для ведра. Толщина доски должна быть не менее3 см, чтобы выдерживать нагрузку в течение многих лет. Совет: чтобы дерево не портилось, сверху к доске можно прикрепить лист оцинковки.
Все остальные части, кроме фронтальной, нужно оббить досками (сделать обрешетку).

Ворот

К выбору колоды для ворота нужно подходить максимально ответственно. На эту деталь приходится огромная нагрузка (до 12 кг), потому колода должна быть крепкая и надежная, идеально ровная. Даже если вы используете насос для поднятия воды, ворот все равно необходим для придания колодцу завершенного и эстетичного вида. Оптимально использовать бревно диаметром 20-25 см. Учитывайте, что чем шире колода, тем меньше усилий и времени придется затратить для поднятия воды.

Чертеж ворота.

Ошкурьте колоду, уберите все сучки, неровности, кору.
Подровняйте колоду до оптимальной длины – она должна быть на 4-5 см меньше, нежели ширина самого каркаса. Зазоры по 2,5 см с каждой стороны ворота обеспечат легкое прокручивание. Оба края колоды скрепите металлическими проволоками в несколько витков.
На обоих торцах бревна необходимо просверлить отверстия на глубину до 5 см

Важно, чтобы они находились на одной оси! Диаметр отверстия равен 2 см. Для укрепления поверх отверстий нужно наложить металлические пластины с отверстиями идентичного диаметра.

Отверстия в коробе.

Определите высоту, на которой будет установлен ворот в каркасе. Проделайте аналогичные отверстия, скрепите их пластинами. Глубина отверстий в стойках должна быть немного меньше, чем на колоде.
Вставьте в отверстия на каркасе металлические втулки.
Теперь к бревну нужно прикрепить металлические прутья. С левой стороны – короткий (до 15-20 см), с правой стороны – длинный, Г-бразный (рассчитано, что ведро поднимается правой рукой).
На этом этапе ворот готов и его остается «посадить» в подготовленные отверстия на стойках. В завершение к вороту крепится цепь и емкость для поднятия воды.

Крепление ворота к каркасу.

Дверцы

Дверцы смастерить довольно просто:

1. Подготовьте доски для дверок, они должны быть одной длины (около 75-85 см).
2. Сложите их одна к одной и скрепите двумя поперечными брусками сверху и снизу. Для крепежа используйте саморезы.
3. После установите один брусок по диагонали – он увеличит прочность конструкции.
4. Прикрепите ручку и петли, затем посадите дверку на сам домик.
5. Фасадную часть дверок необходимо покрыть антисептическими пропитками и лаком.

Так выглядит прикрепленная дверка изнутри.

Кровля

Можно использовать совершенно разные кровельные материалы в зависимости от бюджета, вкусовых предпочтений, стиля всего участка. Обрешетку домика рекомендуется покрыть рубероидом – слой гидроизоляции защити древесину от воздействий внешней среды и увеличит срок служюы конструкции. На него уже можно крепить кровельный материал:

Вам может быть интересно: водоснабжение частного дома из колодца.

• мягкую черепицу;
• шифер (это не самый рациональный вариант ввиду большого веса, под которым конструкция может перекоситься через несколько лет);
• профнастил или листы железа;
• ондулин;
• доску.

Кровля из черепицы.

Варианты конструкций

Есть небольшое число основных типов конструкции. Далее они рассматриваются более подробно.

Открытый домик

В этом случае у строения стен не предусмотрено. На двух стойках располагается крыша. Её размеры должны быть существенно больше, чем отверстие колодца.

Для стоек возможны два основных варианта крепления:

• Они могут стоять прикреплёнными к бетонному кольцу;
• стойки могут опираться на деревянную конструкцию, возведённую вокруг колодца.

В первом случае для того, чтобы поставить стойки, сначала делают прочную деревянную раму, которая скреплена поперечными брусьями. Её кладут на бетонное кольцо колодца. Деревянные стойки ставят на эту раму.

Она должна быть сделана из достаточно толстого бруса для того, чтобы эта конструкция могла надёжно держать стойки и крышу.

Настоящие мастера стараются сделать стойки не только прочными, но и красивымиИсточник yandex.ru

На стойках ставят основу для крыши, сделанную из досок.

Теперь необходимо выполнить отделку собранной конструкции. Это можно сделать с использованием кровельных материалов, досок или сайдинга.

При этом нужно использовать хорошо просушенные доски. Если поставить влажные – со временем они ссохнутся и изменят свою форму. Вследствие этого между ними образуются внушительные щели, через которые в колодец будут легко проникать осадки.

Однако, нужно учитывать, что и сухие доски не дают полной гарантии. Если построить вокруг колодца домик полностью, то именно этот вариант в максимальной степени обеспечит чистоту колодца.

При выборе открытого домика нужно учитывать, что у такого строения могут быть использованы крыши различных типов:

1. Самый простой вариант – двускатная.
2. Также возможно использовать крышу, у которой имеется четыре ската.
3. Существует такой вариант двускатной крыши, когда одна из её сторон делается длинной и доходит почти до земли.

Двускатная крыша для колодцаИсточник odnogrupniki.com.ua

Закрытый домик над колодцем

Наиболее простой вариант такого типа имеет следующую конструкцию.

В качестве основы используется квадратная деревянная рама. Её прикрепляют к бетонному кольцу колодца анкерными болтами. Верхний край рамы должен находиться вровень с верхним краем бетонного кольца.

Эта конструкция служит опорой, на которой устанавливается деревянный колодезный домик с крышей. Он сделан в виде высокой двускатной крыши, в одной из сторон которой сделана большая дверца.

Возможно делать декоративные домики для колодца из металла с использованием конструкции из профильной трубы, на которую можно будет прикрепить отделочный материал.

Полностью закрытый домик

Здесь речь идёт о такой конструкции, которая закрывает не только отверстие колодца, но и бетонное кольцо.

В этом случае опорой конструкции будет земля. Такие домики часто делают на металлической основе, выполняющаяся из профиля, который затем обшивают сайдингом.

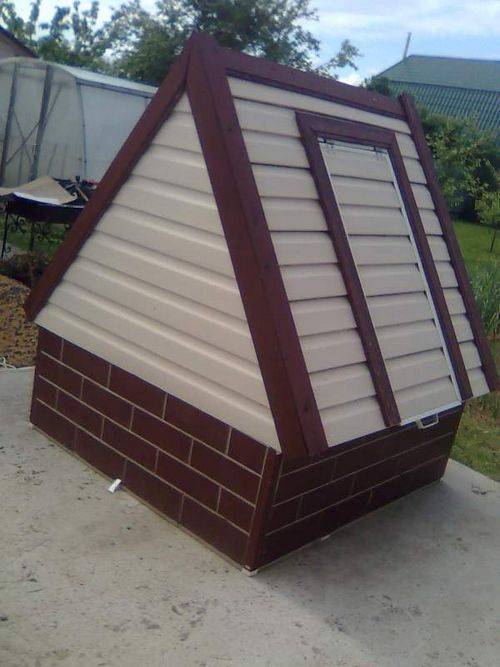

Домики для колодца полностью закрывают всю конструкциюИсточник mirkamen.ru

Внешне конструкция выглядит следующим образом:

1. Стены домика высотой чуть выше верхнего края бетонного кольца.
2. Над ними установлена высокая крыша, верхний край которой примерно на 20 – 30 см выше человеческого роста.
3. В одной из сторон крыши находится большая дверца, через которую берут воду.

В некоторых случаях дверь устанавливают в одном из торцов крыши.

Как соорудить абиссинский колодец

Для изготовления сооружения можно воспользоваться одним из двух способов:

Забивным. Для забивания в грунт конструкции обычно пользуются «забивной бабой». При этом нужно в трубу постоянно подливать воду. После резкого ухода воды в почву, конструкция углубляется еще на полметра, затем можно начинать монтаж водяного насоса.

Сооружение абиссинского колодца

Забивной метод для создания абиссинского колодца отлично подходит, но существует ряд опасностей. Основная их них — вероятность прохождения мимо водоносного слоя.
Помимо этого, при встрече камня на большой глубине, конструкция может полностью повредиться.

Бурением малого диаметра. Такой метод гарантирует в скважине наличие воды, но при его использовании нужно наличие специального оборудования.

Для сооружения колодца необходимо приобрести:

• Дрель и болгарку.
• Молоток и кувалду.
• Пару газовых ключей.
• Блины от штанги от 20 до 40 кг, для забивания трубы.
• Сварочный аппарат.
• Садовый бур диаметром 15 см.
• Трубы: От 3 до 10 метров — ½ дюймовая, 1 метр — ¾ дюйма.
• 1 дюймовая труба для скважины, кусками по 1-1,5 м с короткой резьбой с каждой стороны.
• Болты и гайки на 10.
• Сетка из нержавеющей стали галунного плетения П48 длиной 1 м и шириной 16 см.
• Автомобильные хомуты 32 типоразмера.
• Муфты: стальные, для соединения труб и чугунные 3 — 4 штуки, для забивания трубы.
• Проволоки два метра диаметром 0,2 — 0,3 мм.
• Насосная станция, трубы ПНД, обратный клапан и муфты.

Как изготовить фильтр

Для изготовления фильтра необходима дюймовая труба длина, которой примерно 110 см, к ней приваривается в виде конуса наконечник — игла для абиссинского колодца. При его отсутствии можно просто сплющить кувалдой конец трубы.Далее необходимо сделать:

• Болгаркой с двух сторон трубы прорезаются щели на длине 80 см через 1,5 — 2 см величина прорези от 2 до 2,5 см. При этом общая прочность трубы не должна быть нарушена.
• На трубу накручивается проволока.
• После этого на неё накладывается сетка и фиксируется хомутами через 8 — 10 см. На фото показаны готовые фильтры для абиссинского колодца.

Подготовленные фильтры для скважины

В Америке, в отличие от РФ, например, фильтр для такого колодца изготавливается с внутренней сеткой и проволокой, расположенной выше и ниже сетки.

Технология бурения

Инструкция указывает, что процесс бурения заключается в следующем:

• При помощи бура садового бурится грунт.
• Конструкция наращивается из труб: метровые ½ дюйма трубы при помощи муфт из труб диаметром ¾ дюйма и болтов на 10 соединяются между собой. В местах фиксации предварительно должны быть просверлены отверстия.
• Процесс бурения скважины продолжается до появления влажного песка, стекающего с поверхности бура. Дальнейшее бурение не имеет смысла — мокрый песок будет возвращаться обратно в скважину.
• Забивается труба с фильтром.
• С фильтром отрезки трубы соединяются с помощью муфт. На резьбу наворачивается лента ФУМ.
• Затем такая конструкция с фильтром из труб опускается до песка, на неё сверху накручивается чугунная муфта.
• На эту муфту укладываются от штанги блины. Пропускается через их центр ось, по которой будут скользить блины и забивать трубу. Ось выполнена из куска трубы длиной 1,5 метров и диаметром ½ дюйма с болтом на конце.

Схема монтажа абиссинского колодца

• От каждого удара блином труба погружается на несколько сантиметров.
• После прохождения от уровня песка на полметра нужно в трубу налить немного воды. Если она исчезнет – песок ее принял.

Пошаговая инструкция по строительству домика на колодец с двускатной крышей

Устанавливаем стойки

Берем две доски 80?100 мм, закрепляем их на внешней стенке колодца с помощью анкерных болтов в вертикальном положении. Располагаться они должны строго друг напротив друга. Это будут стойки, к которым потом будет крепиться веретено для поднятия ведра из колодца.

На стойки будет самая большая нагрузка, поэтому древесину нужно выбирать качественную, без дефектов.Высота стоек равняется высоте крыши, внешний край делается заостренным, угол должен быть равен углу крыши.

Строим основание

В качестве основного материала берется древесина, предпочтение следует отдать древесине твердых пород, желательно лиственнице, так как она почти не подвержена гниению, хорошо переносит высокую влажность и очень долговечна. Берем брусья 80?100 мм.

Необходимо замерить внешний диаметр бетонной трубы, чтобы крыша покрывала весь колодец. Делаем раму из брусьев, на нее будет крепиться стропильная система. Рама должна быть немного шире диаметра колодца, плюс толщина стоек, которые будут плотно прилегать к раме.

Закрепляют основание с помощью досок, которые располагают по краям колодца, как показано на чертеже ниже. Со стороны будущей дверцы закрепляют несколько досок, они послужат полочкой для ведра. Можно дополнительно закрепить основание анкерными болтами к стенкам колодца.

Строительство кровельной системы

Чтобы построить стропила и крепления, берутся брусья с сечением 50?50 мм. Пара стропил должны упираться на стойки, сверху устанавливается поперечный брус, который называется конек. Если конек получился длинным, то для укрепления конструкции можно установить еще одну пару стропил посередине.

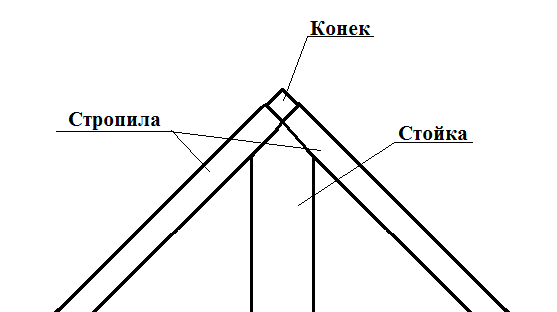

На чертеже представлена схема крепления конька к стропилам:

Создание и установка веретена

В наши дни все больше людей используют на своих участках насосы или насосные станции, поэтому многие могут подумать, что веретено для поднятия воды им не нужно, но это не так. Ведь насос может выйти из строя, засориться или сломаться. Тогда вам понадобится ведро и ворот, чтобы поднимать воду со дна колодца.

С каждого бока бревна делаются отверстия в пять сантиметров глубиной, диаметр – 2 см. Отверстия должны размещаться строго по центру окружности.

Берутся две металлические пластины квадратной формы, они должны быть не больше диаметра веретена. В каждой пластине делается отверстие, равное по диаметру отверстию в брусе. В эти дырки вставляется по металлической трубе диаметром 2 см. С одного края труба должна выступать ровно на 5 см. Труба приваривается к пластине в месте стыка.

Трубы вставляются в отверстия в брусе так, чтобы металлическая пластина плотно прилегала к дереву. Пластинки крепятся к брусу в каждом углу саморезами. Длина каждой трубы должна быть такой, чтобы после установки веретена, через отверстия в стойках торчало еще по 4-5 см металла. К одной из металлических труб припаивают рычаг, чтобы можно было крутить веретено.

К самому веретену надежно крепится железная цепь. Ее длины должно быть достаточно, чтобы повешенное ведро доставало до воды.

Строим крышу и дверцу

Скаты крыши и боковые фронты облицовываются деревянной вагонкой. Рекомендуем сначала закреплять вагонку большей длины, чем необходимо, а потом отпиливать лишнее. Так удобней подобрать нужную длину.

На одном из скатов крыши оставляем место для дверцы, по размеру она должна быть такой, чтобы можно было спокойно заглянуть внутрь колодца. Делают дверцу из вагонки, закрепляя ее поперечными брусьями. Чтобы дверь не покосилась, можно прикрепить брус по диагонали. Дверца подвешивается на дверных петлях, снаружи прикрепляют ручку, можно установить замок.

Финишная отделка

Всю древесину предварительно покрывают слоем антисептика, чтобы она не подверглась заражению вредителями. В качестве защитного покрытия можно использовать краску, но предварительно нужно загрунтовать поверхность. Слой лака может служить дополнительной защитой и создать красивый блеск.

Скаты крыши застилаются гидроизолирующим покрытием, это может быть рубероид, гибкая битумная черепица, или что-то другое. Чаще всего покрытие крыши домика для колодца делают таким же, как и покрытие крыши жилого дома, чтобы это выглядело гармонично.

Бетонную трубу колодца можно обложить кирпичом, декоративным камнем или деревянными брусьями.

Эту же конструкцию можно выполнить из металла. Подробнее об этом показано на видео.

Домик с двускатной крышей

Сооружение такого домика включает в себя три главных этапа.

• Первый – возведение каркаса. Для работы потребуется брус сечением 80х10 мм и длинной 80 мм, а также обрезная доска толщиной 40 мм и шириной 120 мм. Из бруса сделайте четыре опорные стойки и обвяжите их досками – сверху и снизу. Шаг между опорами должен быть таким, чтобы периметр полученного четырехугольника был больше диаметра выступающей части колодца. Затем заполните досками промежутки между верхней и нижней обвязкой со всех сторон, за исключением той, где будет расположена дверца.
• Второй – сооружение двускатной крыши. Подготовьте: три пары досок длиной 1,8 м и толщиной 30 мм – для стропил, восемь досок толщиной 25 мм – для укосин и три аналогичных доски – для ригеля. Сначала скрепите верхушки стропильных досок, заранее обрезав их под необходимым углом. На высоте 0,3 м от верхушки полученного изделия установите по одному ригелю на каждую стропильную пару. Смонтируйте стропильную систему на ранее собранный каркас. Усильте стропила с помощью укосин. Далее установите на закрепленную систему обрешетку с шагом в 150 мм. На обрешетку уложите листы шифера или рубероида.

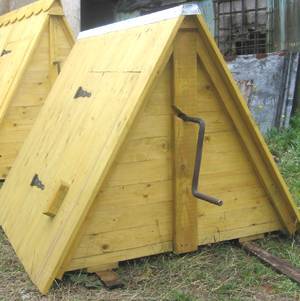

Домик с двухскатной крышей

Третий – монтаж дверцы. Соединяя саморезами доски шириной 200 мм, изготовьте дверцу – ее общая ширина должна быть немного меньше ширины стенки домика. Сверху и снизу зафиксируйте по одному брусу сечением 25х30 мм. На опорную стойку установите петли и навесьте на них дверное полотно. Смонтируйте необходимую фурнитуру.

Виды колодезных домиков и их различия

1. Самый простой – традиционный или скворечник.
2. Резной домик с дизайнерским оформлением древесиной.
3. С двускатной крышей — конструкция самая распространенная.
4. Шестигранная постройка, определяется формой постройки.
5. Каркас, основу которой составляет каркас из бруса.
6. Домик в виде сруба из бревен.

В зависимости от типа постройки и проводится вся последовательность работ. Подготовка заключается в максимальной оптимизации места производимых действий, разметке пиломатериалов и создании основания.

Виды домиков для колодца

Двускатная крыша

Пиленый брус (оптимальная толщина 8-10 см) и обрезная доска (желательно 4 см толщиной), используются для создания четырех стоек и стен. Доски (шириной 12 см) набиваются на стойки при помощи гвоздей от 10 см длиной. Сначала собирается одна конструкция из двух досок и стойки, затем вторая, и обе конструкции собирают при помощи двух других стоек и гвоздей непосредственно вокруг колодца. Оставшимися досками обшивают полученный каркас. Узнать про дачные, двухкомнатные бытовки можно тут.

Далее собирается крыша, для которой изготавливаются стропила, длина которых определяется предполагаемой высотой постройки. Стропильная система домика собирается из 6 стропил, 8 укосин и 3 ригелей при помощи саморезов. Вначале изготавливается стропильная ферма, для чего доски обрезаются под нужным углом и крепятся друг к другу, а на 50 см ниже вершины монтируют ригель. Для усиления конструкции монтируются в местах стыков заранее подготовленные укосины.

Двускатная крыша для колодезного домика

В месте крепления стропил к обвязке делают углубление, позволяющее установить стропильную систему на каркас. Следующий шаг в постройке — обрешечивание.

Обрешетка — набивание на стропильную систему досок, послужащих в дальнейшем местом прикрепления кровельного материала. Рекомендуется делать ее с выступающими краями (не менее 10 см), с промежутками между элементами обрешетки не менее 15 см. Промежутки должны быть равными. На обрешетку укладывается рубероид, а сверху шифер или другой кровельный материал, который крепится предусмотренным для него способом. Угловые соединения прикрывают ветровыми досками.

Для сооружение дверцы доски необходимого формата нарезаются нужной длины, укладываются плотно друг к другу и скрепляются двумя поперечными деревянными брусками, один из которых ближе к нижнему краю, а другой — к верхнему. Третий брусок прибивают по диагонали, чтобы доски плотнее прилегали друг к другу, и дверца не перекашивалась. Остается только навесить петли, прикрепить ручку и защелку, и установить дверцу по месту назначения.

Дверца домика для колодца

Домик для колодца практически готов. Чтобы он прослужил дольше, необходимо обработать дерево антисептиком, покрыть водостойкой краской и лаком. И уже можно не беспокоиться за качество воды и любоваться результатами.

Каркас – та же самая постройка, при которой исполняется только цикл работ по возведению каркаса, а вместо крыши набиваются доски, и в них делается квадратный люк с крышкой. Но и использовать его можно только в тех случаях, когда колодец служит запасным резервуаром для воды, либо находится на малоиспользуемом участке земли и надобности в благоустройстве нет, а есть только необходимость сохранения воды.

Шестигранная постройка

Домик для колодца с шестью углами, так же, как и резной домик с оформлением древесиной – конструкции более сложные, требующие определенного мастерства. Для них необходим скрупулезный расчет, точное владение материалом и лучше всего для их постройки приглашать специалистов.

Шестигранный домик для колодца

Кроме определенного минуса в виде сложностей постройки она имеет несомненный плюс в занимаемой малой площади, и может использоваться на участках с ограниченным пространством.

Домик в виде сруба из бревен

Такой тип постройки очень распространен в сельской местности, особенно там, где нет недостатка в дереве. Для его сооружения потребуются оцилиндрованные бревна, обрезные доски, металлические трубы или стержни диаметром 12 мм, и материал для кровли.

Сначала бревна (желательно 10 см) укладывают в сруб, затем монтируют стойки, непременно массивные, так как помимо декоративной функции они служат средством надежности ворота и закрепления сруба.

Затем две металлические трубы, одна из которых специальным образом изогнута, а другая остается прямой, укрепляют в правом и левом торце для создания ворота для подъема воды. Бревно, длина которого должна быть меньше расстояния между стойками на 8-10 см, просверливают и надевают на трубу, после чего крепят гайками с болтами на стойки.

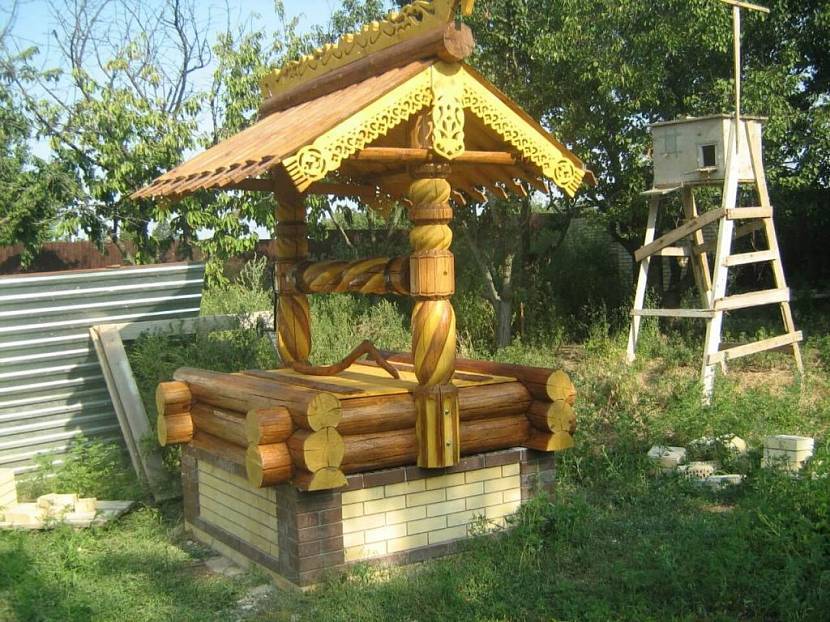

Сруб домика для колодца

Покрытие и постройка крыши в таком домике мало чем отличаются от такого же процесса в двускатном.

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

В первую очередь необходимо подобрать оптимальные размеры основных элементов конструкции. Если детали будут чересчур тонкими, колодезный домик может не выдержать ветровых и прочих нагрузок. Слишком же объемные элементы сделают домик громоздким.

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крыши

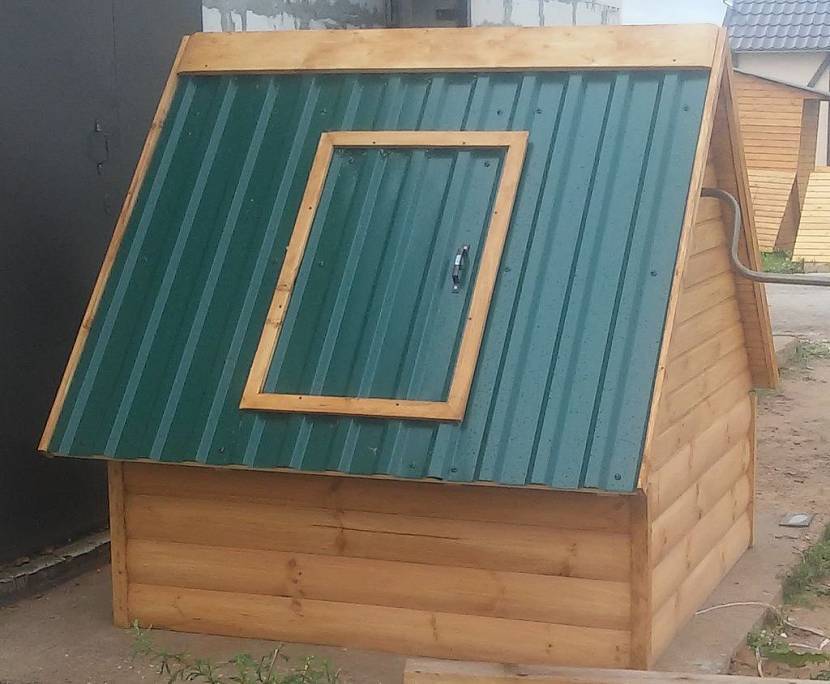

Колодезный домик с дверцей

Колодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8×10 либо 10×10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

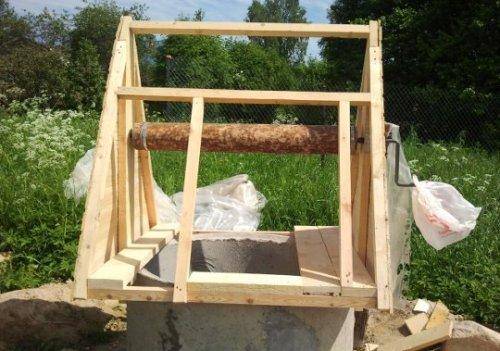

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

• скрепите досками первую пару опорных стоек, внизу и вверху;
• аналогичным способом соедините оставшуюся пару опорных стоек;
• установите подготовленные конструкции вокруг колодца;
• окончательно соедините элементы каркаса обвязками.

  Установка домика на верхнее кольцо колодца

  Установка домика

  Колодезный домик

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домик

Каркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домик

Колодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30×25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного ворота

Ворот

Ворот

Ворот

Вариант обшивки домика профнастилом

Как построить?

Вне зависимости от того, какой тип конструкции колодезного домика вы предпочтете, набор инструментов, который вам понадобится, примерно одинаков. Если вы планируете работать с древесиной, то вам понадобятся:

• рубанок
• пила;
• отвертка;
• уровень;
• рулетка;
• карандаш;
• молоток;
• гвоздодер.
• Но также необходимо подготовить материалы:
• обрезную доску;
• оцилиндрованный брус;
• щеколда для дверцы;
• крепежные элементы.

Для начала необходимо составить чертеж, для этого заранее нужно определиться с габаритами конструкции и рассчитать размеры основания, фронтонов, ворота и дверцы, а также рассчитать площадь скатов кровли и стоек с коньком.

Рассмотрим способ изготовления домика с двускатной крышей. Чаще всего для таких сооружений используют брус (для каркаса) и обрезную доску. Для начала собирают каркас. Его сборка обычно начинается с тщательного выпиливания необходимых деталей для нижней обвязки, опор, на которые будет крепиться крыша, соединяющих досок и перекладин. Обычно размеры нижней обвязки строго соответствуют внешнему размеру колодца, а параметры стоек подбирают таким образом, чтобы сформировать необходимый уклон крыши. Соответственно, боковые соединительные опоры и верхняя перекладина соответствуют размеру крыши: первые ее высоте, а вторая – ширине.

Детали каркаса фиксируют при помощи длинных гвоздей в следующем порядке:

для начала необходимо скрепить 2 стойки сверху и снизу, для этого к ним прибиваются доски;
особе части установить на шахты и закрепить обвязками;
очень важно, чтобы торцы брусков в месте стыка с верхней перекладиной были обрезаны под углом 45 градусов.

Для того чтобы конструкция была более прочной, на стыки набивают уголки, к нижней части рамы с внутренней стороны фиксируют широкую доску, которую в дальнейшем можно использовать, как полку для ведра, оставшиеся стороны укрепляют более узкими досками – они используются для удержания оголовка.

Еще один момент, которому нужно уделить особое внимание – это изготовление ворота. Он необходим для наматывания/разматывания цепи, при помощи которого ведро или другая емкость опускаются в воду и поднимаются на поверхность

Бревно для ворота обязательно должно быть толстым, желательно дубовым, так как это порода отличается повышенной прочностью. Многие отказываются от монтажа ворота в пользу установки насоса, однако специалисты не рекомендуют этого делать: как и любая техника, насос может сломаться, в этом случае не повредит запасной вариант.

Длина бревен должна быть на 5 см короче, чем длина между двумя стойками. Бревно обязательно шлифуют, а на концах делают проволочную обмотку и сверлят отверстия по центру, их глубина должна составлять примерно 4-6 см, а толщина – около 2. Эти отверстия укрепляют шайбами, а внутрь вколачивают металлические пруты – короткий и длинный. Длинный в дальнейшем используется в качестве ручки для вращения ворота. Чтобы закрепить ворот в боковинах, следует проделать в них вырезы и вставать обрезки трубы нужного диаметра. Затем закрепляется цепь с резервуаром – и ворот готов!

Ну и наконец, на финишном этапе строится крыша и выполняется обшивка. Возведение кровли начинается с крепления стропил, обычно для них берут доски толщиной 3-5 см. В целом в крышную конструкцию включается 3 ригеля, 8 укосин и 56 стропил. Работы производятся в соответствии со следующей пошаговой инструкцией:

• концы стропил режут под углом и соединяют друг с другом саморезами;
• каркас скрепляют со стропилами – для этого понадобится 12-сантиметровые гвозди;
• стропила усиливают монтажом укосин;
• над стропилами с шагом в 15 см набивают обрешетку, причем длина ее планок должна быть такой, чтобы она выступала от стропил на 10 см;
• поверх укладывают гидроизоляционный материал, к примеру, рубероид, а на него укладывают шифер, можно обустроить кровлю и из профнастила;
• обшивку выполняют из досок.

Дверца на домик – это необязательный элемент, однако ее желательно обустроить, если вы хотите, чтобы вода всегда оставалась чистой. Традиционно ее размеры составляют 55х85 см, и она представляет собой щит из сколоченных между собой досок.

Некоторые делают утепленный домик для колодца, обычно для этого используют вспененные материалы – утепление делают по крышке или горловине.

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодцаГлиняный замок колодца
