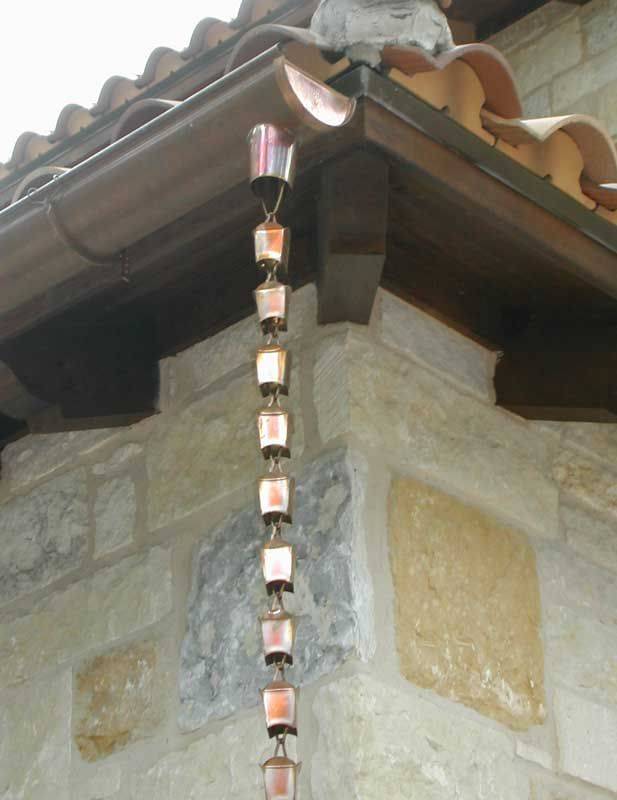

Сажаем дождь на цепь, или Как организовать водосток по-японски

Водосточная система, изготовленная своими руками

Конечно, чаще всего люди приобретают и устанавливают уже готовые конструкции. Сегодня есть множество вариантов изготовления водостока своими руками из различных подручных материалов. Такое решение чаще всего основывается не на желании сэкономить, а с целью декорирования частного дома.

Отличной идеей является изготовление водостока из древесины, но при условии правильного выбора и его обработки. Такая система отвода ливневой воды прослужит вам больше десяти лет. Подходят такие породы дерева, как сосна, пихта и лиственница.

Некоторые умельцы делают водосток даже из пластиковых бутылок, но он не прослужит вам так долго, как деревянный.

Очень редко, по причине негативного воздействия на здоровье человека, но все встречается система отвода ливневых вод, изготовленная из свинца.

Чертеж конструкции с размерами водостока для крыши

Хотя он и достаточно практичен, но его существенный недостаток снижает его распространённость.

Победителем среди всех является водосток, созданный из оцинкованной стали, так как он отличается небольшой стоимостью и безвредностью. Но он достаточно трудно обрабатывается и его срок службы не превышает десять лет. Что касается долговечности, то тут нет равных водостоку, созданному из керамических деталей, так как его период службы достигает столетий.

Для того чтобы сделать водосток из листов оцинкованной стали своими руками, вам потребуются:

• ножницы по металлу (если вы будете делать металлическую систему отвода ливневых вод);
• молоток;
• маркер для нанесения разметки на лист металла;
• листы оцинкованной стали (приблизительно 0,5 миллиметров толщиной);
• плоскогубцы.

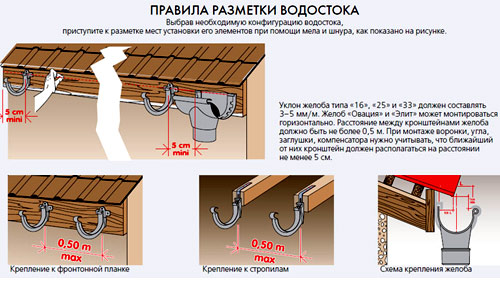

Схема размещения водостоков вокруг здания

Обратите внимание на то, что ширина заготовки обязательно должна превышать диаметр трубы на полтора сантиметра, потому что эта разница необходима для соединения краёв листа. Прежде всего, необходимо сделать выкройку на металлическом листе

Начертите на заготовке прямую линию, на одной из сторон она будет составлять полсантиметра, а на другой – сантиметр.

После этого нужно загнуть лист металла, используя плоскогубцы, причём ту сторону, которая меньше – под небольшим углом, а оставшуюся – под углом в девяносто градусов. После этого заворачиваем более высокий край и соединяем края нашей заготовки, меньшая сторона должна войти в большую.

Процесс монтажа кронштейнов для водостока

Дальше необходимо немного подмять при помощи молотка трубу, для того чтобы её можно было соединить с другой трубой.

Теперь нужно сделать жёлоб для водосточной системы, а для этого вам потребуется специальное оборудование, но можно попробовать сделать это вручную, хотя эффект будет не тот. Итак, для начала вам необходимо будет вырезать заготовку из трубы или дерева, а потом положить на неё металлический лист и при помощи киянки постараться придать ей необходимую форму.

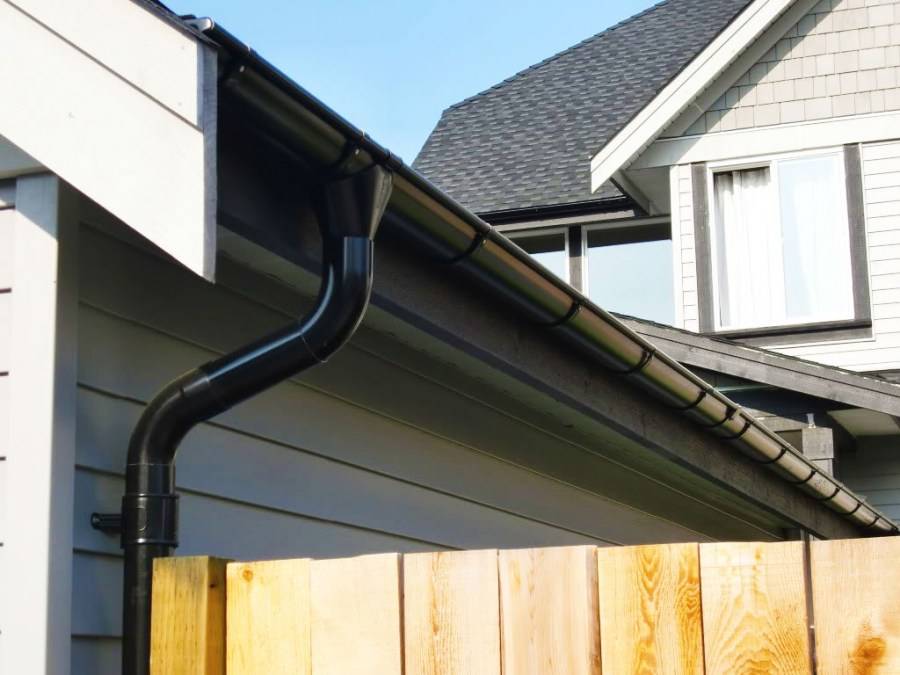

Дальше переходим к процессу установки водостока:

1. Определяем отправную точку, которая располагается на максимальной высоте.
2. Устанавливаем кронштейн жёлоба.
3. Выполняем закрепление жёлоба.
4. Устанавливаем воронку, которая должна располагаться на самой нижней точке между кронштейнами.
5. Соединяем воронку с трубой (при необходимости делаем это с помощью углового жёлоба).
6. Фиксируем трубу водостока при помощи хомутов.

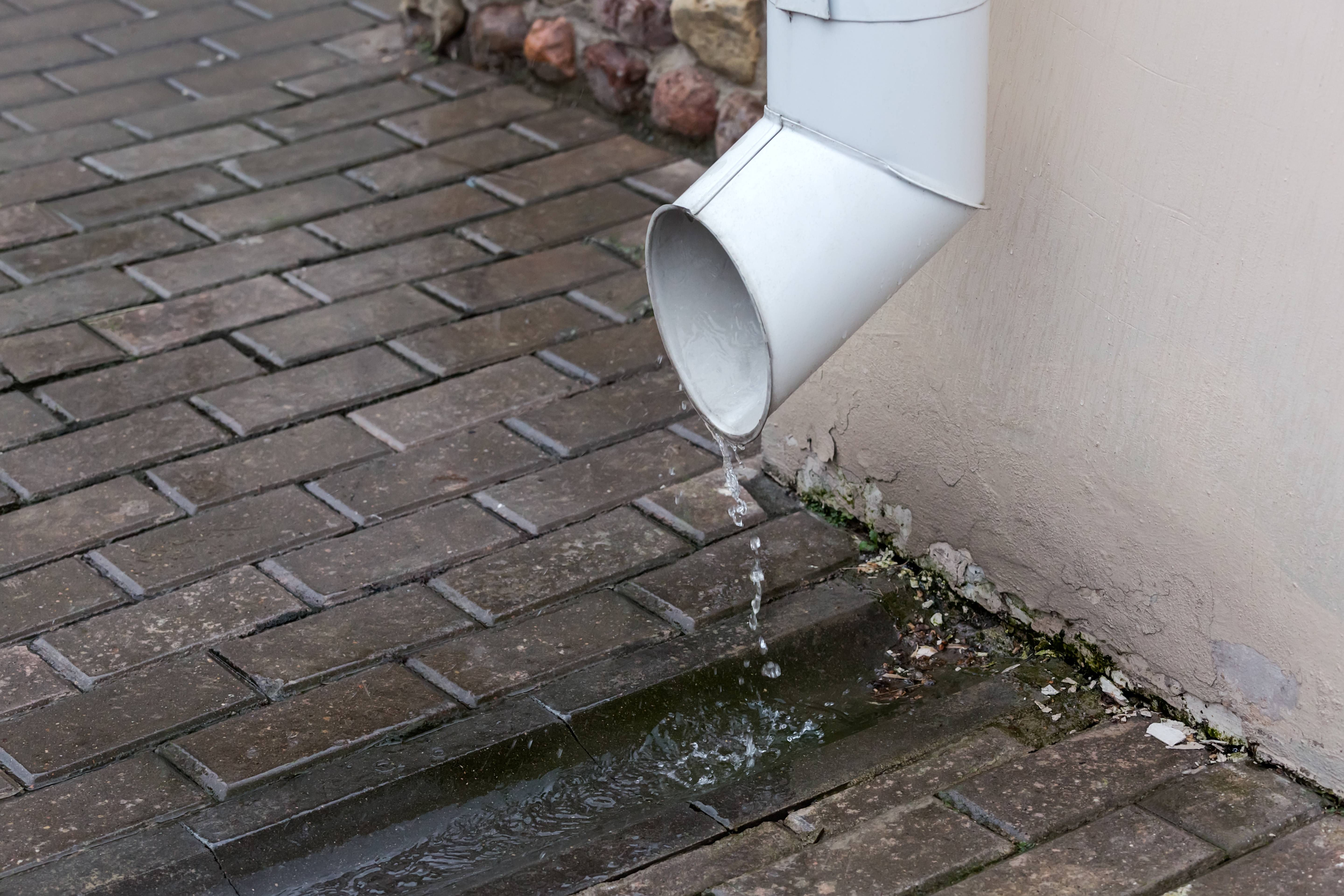

7. Закрепляем внизу трубы слив.
8. Устанавливаем систему антиобледенения водостока.

Практические советы по изготовлению цепных сливов своими руками

Цены на популярный модельный ряд электродрелей

Электродрель

Для изготовления цепочки понадобится электрическая дрель, плоскогубцы, медная, оцинкованная или алюминиевая проволока и различные горшочки, небольшие ведерка, банки или прочие подобные мелочи. Как правильно изготавливать цепные сливы из небольших ведер?

Шаг 1. Проделайте отверстия в дне ведерок, делать их надо строго посредине. Процесс состоит из нескольких этапов.

Найдите центр дна. Проведите две диагонали, в центре они пересекаются. Метчиком в этой точке сделайте метку. Без такой метки сверло будет постоянно соскальзывать, что очень усложняет процесс высверливания.

Диаметр отверстия должен обеспечивать сход всей воды

Это очень важно. В противном случае во время сильного дождя вода наполнит все емкости, масса конструкции возрастет на несколько порядков. А это уже очень большой вес, его может не выдержать крепление

Цепной слив упадет сам или потянет за собой часть желобов

А это уже очень большой вес, его может не выдержать крепление. Цепной слив упадет сам или потянет за собой часть желобов.

Если у вас нет приспособлений для высверливания отверстий больших диаметров, то их можно вырезать ножницами по металлу

Шаг 2. Проденьте в отверстие готовую цепь, равномерно распределите ведра по всей длине изделия.

Протягивают сквозь отверстие цепь

Шаг 3. Снимите дужки ручек ведер и проденьте в них соответствующие звенья цепи. Установите их на прежнее место. Поднимите конструкцию, убедитесь в симметричности расположения емкостей. При обнаружении проблем исправьте их. Если ручки снимать сложно, то их можно навесить на специальные крючки, концы потом согнуть для обеспечения надежности фиксации.

На ручку ведерка крепят крючок

Готовую конструкцию следует закрепить на крыше, желобе или в другом подходящем месте.

После сборки изделие подвешивают к желобу в месте стока воды

Вместо ведерок, можно использовать иные емкости, менять их размер, материал изготовления и т. д. Самостоятельное создание дает большой простор для фантазии, каждый может придумывать свои индивидуальные варианты. Не нужно в точности копировать существующие изделия, каждое можно освежить за счет установки дополнительных декоративных элементов.

Варианты декоративных водостоков

Первые звенья могут быть очень оригинальными, в этих целях рекомендуется использовать старые чайники, части металлических или пластиковых садовых леек и т. д. Эти элементы имеют довольно большие размеры, что улучшает сток воды и минимизирует вероятность сдувания струи сильными порывами ветра.

Подготовка дренажной системы к зиме

Поздней осенью для дренажной системы рекомендуют проводить стандартную ревизию:

• контроль состояния дрен путем осмотра дна ревизионных колодцев: не должно быть песка, ила, следов загрязнения системы. Вода или отсутствует, или свободно стекает к водоотводной трубе;
• осмотр вывода дренажной системы. Если водоотводная труба выходит в овраг, в водоем, на грунт, место выхода осматривают, если нужно — расчищают;
• при использовании открытых дрен в составе дренажа осматривают их дно и стенки, если нужно — очищают их от травы, листвы, укрепляют.

Если внутри дренажной системы после осенних дождей и сезонного подъема уровня грунтовых вод начинает скапливаться ил, грязь, песок, осенью можно выполнить ее промывку под давлением. Если заиливание будет повторяться, потребуется ревизия фильтрационного слоя, его ремонт или замена.

Вместе с дренажом на проблемных, склонных к подтоплению участках используется система поверхностного водоотвода — ливневая канализация. Чтобы она оставалась работоспособной в периоды оттепелей, поздней осенью проводят ее обслуживание:

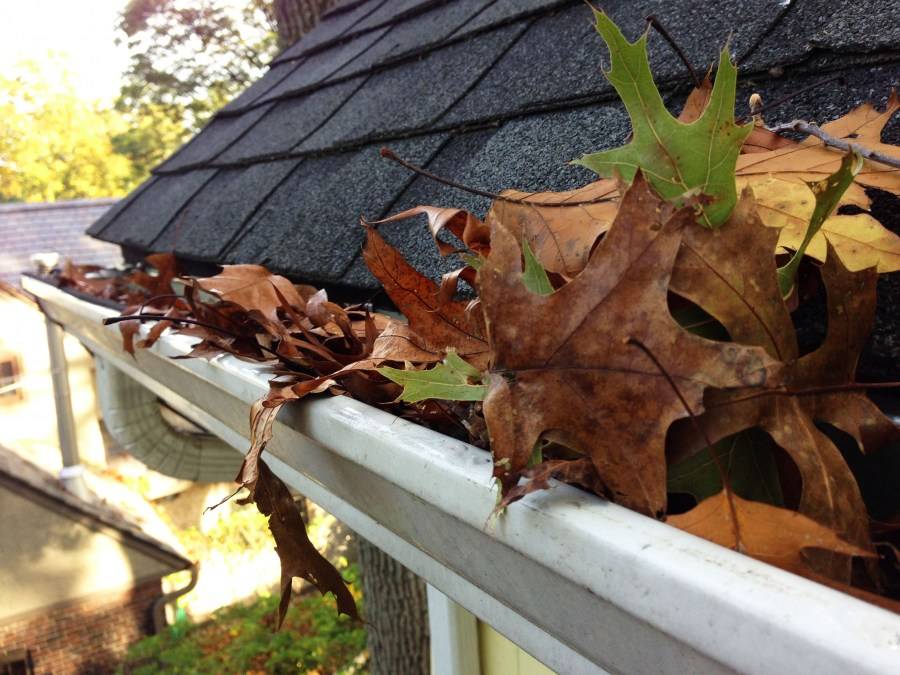

• очистку желобов, лотков, трубопроводов от талой листвы, веток, мусора;
• в случае заиливания — промывку всей системы (водой из шланга или под давлением);
• очистку сифонов и корзин дождеприемников;
• контроль состояния подземного трубопровода, его промывку (если необходимо).

Трубопровод, по которому вода из ливневой канализации отводится к точке водосброса, зимой не должен промерзать. Для этого при его монтаже устраивают теплоизоляцию, прокладывают трубы внутри объемного гравийного фильтра (содержащийся в нем воздух дополнительно снизит потери тепла и защитит от обмерзания труб). Зимой перед оттепелями наземные элементы ливневой канализации очищают от снега и наледей, чтобы обеспечить сток талой воды

Очистку от льда выполняют с осторожностью. Нежелательно использовать инструмент с острыми кромками или ломики, химические реагенты или соль — это может повредить элементы ливневой канализации

Сбор и очистка осадков

Решение о том, стоит ли использовать жидкость, каждый принимает самостоятельно. Однако многие применяют ее в следующих целях:

• при стирке и полоскании белья;
• для принятия ванны;
• для полива растений, овощей и проч.

Чтобы использовать раствор безопасно, дождевая вода должна быть правильно собрана. В частных домах стоит заранее предусмотреть место, где будет установлен резервуар для сбора осадков. Выбирайте безопасные материалы для кровли, которые не выделяют вредные вещества. Емкость и желобки для сбора также должны быть изготовлены из качественных материалов, не испаряющих опасные компоненты при нагревании.

Поскольку в течение первых минут дождь является небезопасным, стоит собирать жидкость только спустя 15 – 20 минут после начала ливня. В жаркий день лучше отказаться от сбора, поскольку смог впитается в капли и ухудшит качество.

Собранный раствор используйте для полива растений, для стирки и прочих хозяйственных нужд. Поскольку вы не можете быть уверены в качестве без проведения лабораторного анализа, не употребляйте его внутрь.

Если вы хотите пить собранные осадки, предварительно установите фильтры для воды. Они позволят очистить ее от вредных примесей. Лучше всего монтировать системы, очистка в которых проходит в несколько этапов. Это позволит исключить наличие не только химических соединений, но и патогенных микроорганизмов.

Люди давно используют осадки в хозяйственных целях. Однако раньше выпадающая влага была чистой, и ее можно было пить. Сегодня в большинстве случаев небезопасно применять жидкость внутрь. Капли впитывают все вредные примеси, содержащиеся в воздухе, и делают воду опасной для здоровья человека или животных.

Если вы хотите пить собранные осадки, то делайте это по всем правилам. Приобретайте емкости из безопасных материалов, а также установите специальные очистные фильтры, которые задержат основную часть опасных соединений.

Помогла ли вам статья?

Помогла2Не нравится

Что будет если не позаботиться о сливе дождевой воды на участке?

Как мы уже отметили выше, это обязанность собственника участка. К тому же, если не решить вопрос, дождевая вода, в которой нет места для впитывания или слива, будет постепенно накапливаться на нашем участке, в том числе в области наружных стен и фундаментов. Это приводит ко многим неприятным последствиям, связанным, в частности, с ослаблением кладочной конструкции, ухудшением параметров теплоизоляции и повреждением фасада.

Более того, в случае частых дождей, вода также может быть даже проникнуть в наш дом, затопляя подвал. Все это делает внедрение эффективной системы линейного дренажа действительно важным и полезным решением.

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

• Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
• От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность

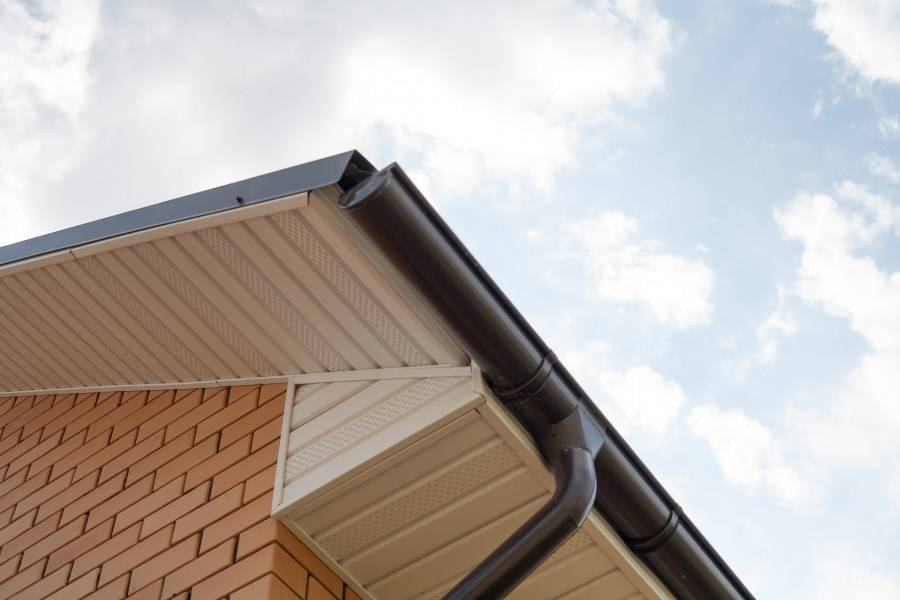

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

1. Внешний жёлоб устанавливается с уклоном в 1%.
2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода. Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку. Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.

4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.

6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
8. Закрепить, используя металлические скобы.

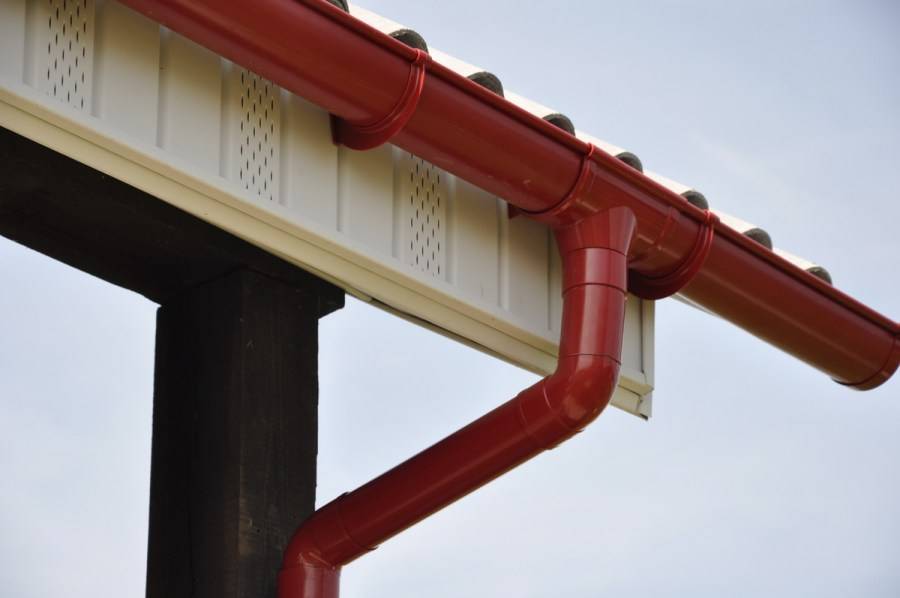

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.

3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Kusari doi из формочек для печенья

Водосточные желоба на крыше моего дома проходят не по всему периметру, кое-где я даже не смонтированы водосточные трубы, поэтому я решила повесить дождевые цепи.

В обычном супермаркете я приобрела:

• стальные цепи;
• формочки для печенья;
• пластиковые стяжки;
• мешок речных камней.

Цены на формочки для печенья

Формочки для печенья

В сарае нашла старую чашку из нержавейки.

Из инструментов подготовила только тонкогубцы, которые можно заменить пассатижами. Ну и, конечно, для монтажа мне в дальнейшем понадобилась высокая приставная лестница.

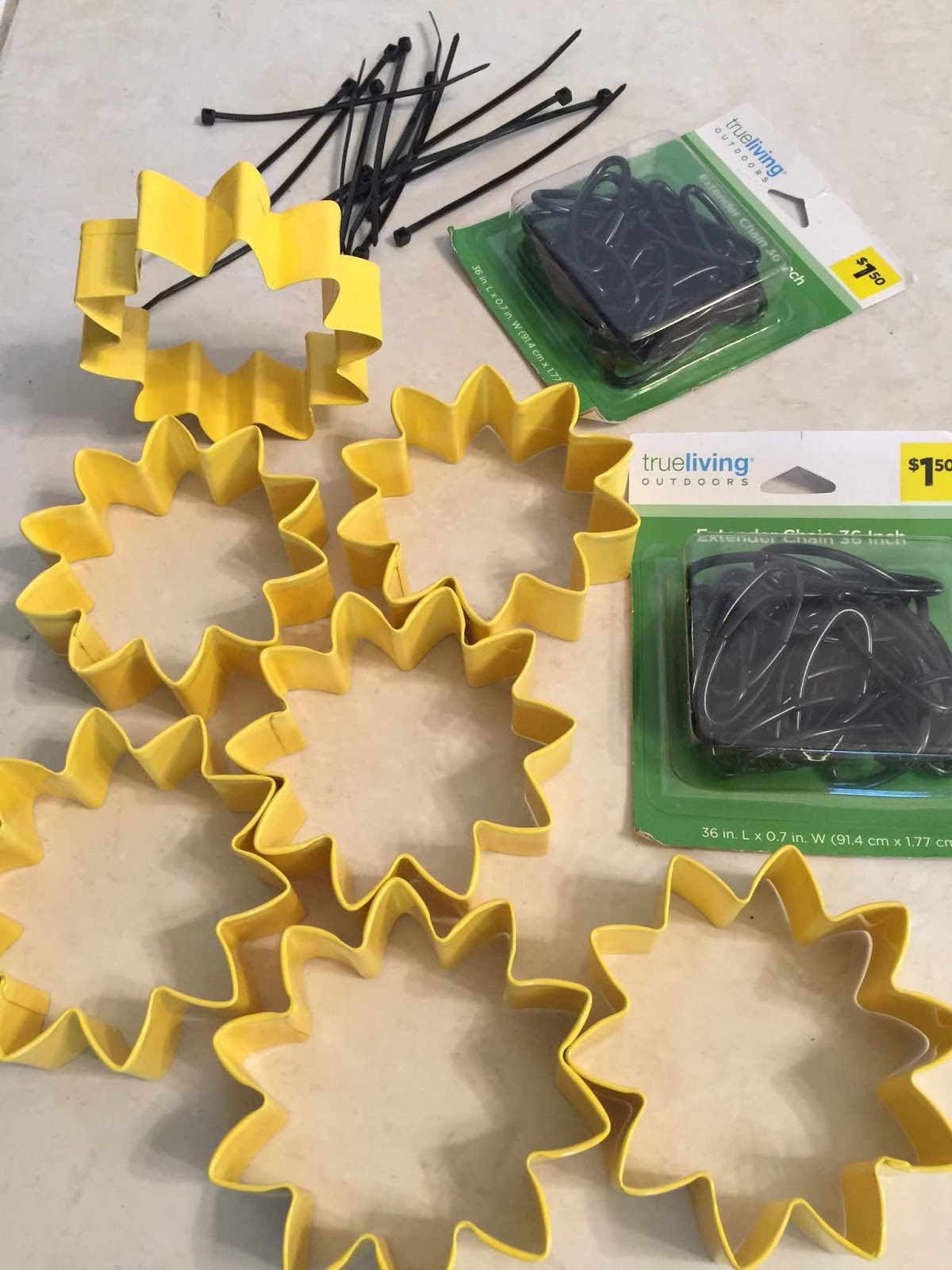

Все, что необходимо для изготовления дождевой цепи

Дождевых цепей я сделала две, на каждую ушло по 6 желтых формочек.

Как собирать цепь? Делюсь своим простым лайфхаком.

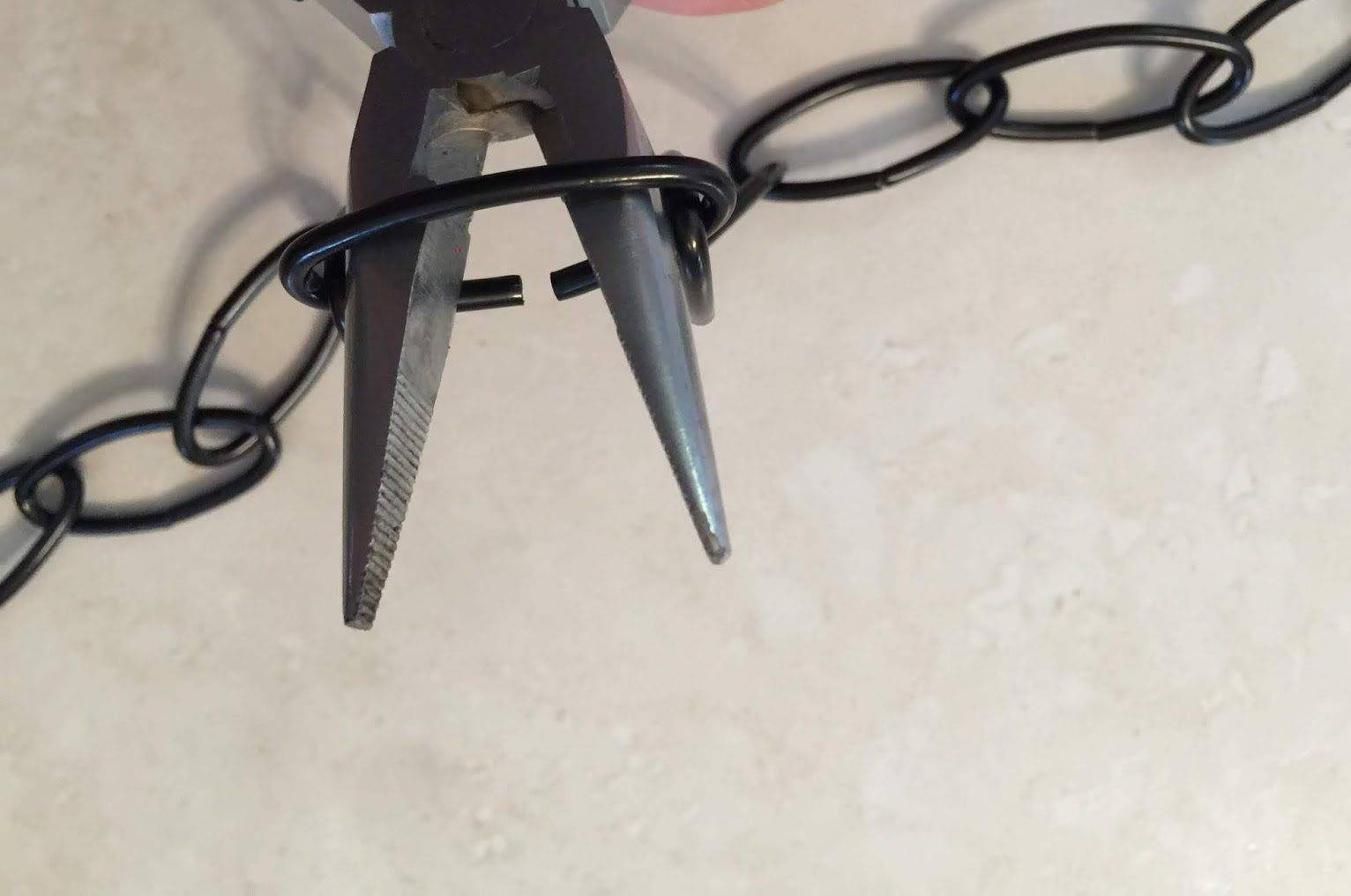

Шаг 1. Я взяла цепь и размыкала тонкогубцами каждое восьмое звено.

Размыкаю звено цепи

Шаг 2. Разделила всю цепь на отрезки по семь звеньев плюс одно разжатое. Отделенное звено я пластиковой стяжкой прикрепила к формочке, затем прицепила к нему длинный отрезок, зажала.

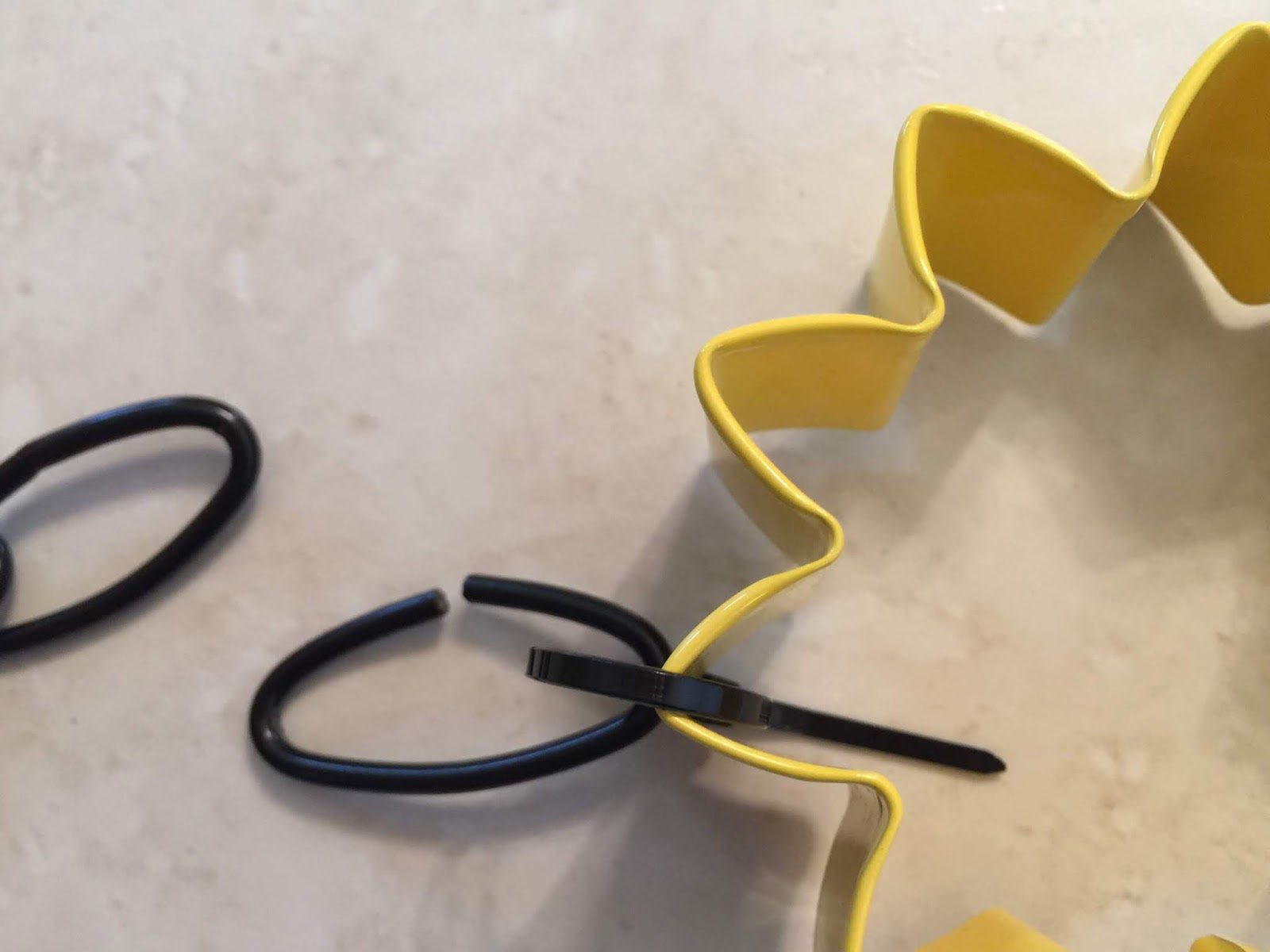

Свободное звено прицепила к формочке

Шаг 3. Таким образом я соединяла стяжками цепь и формочки поочередно.

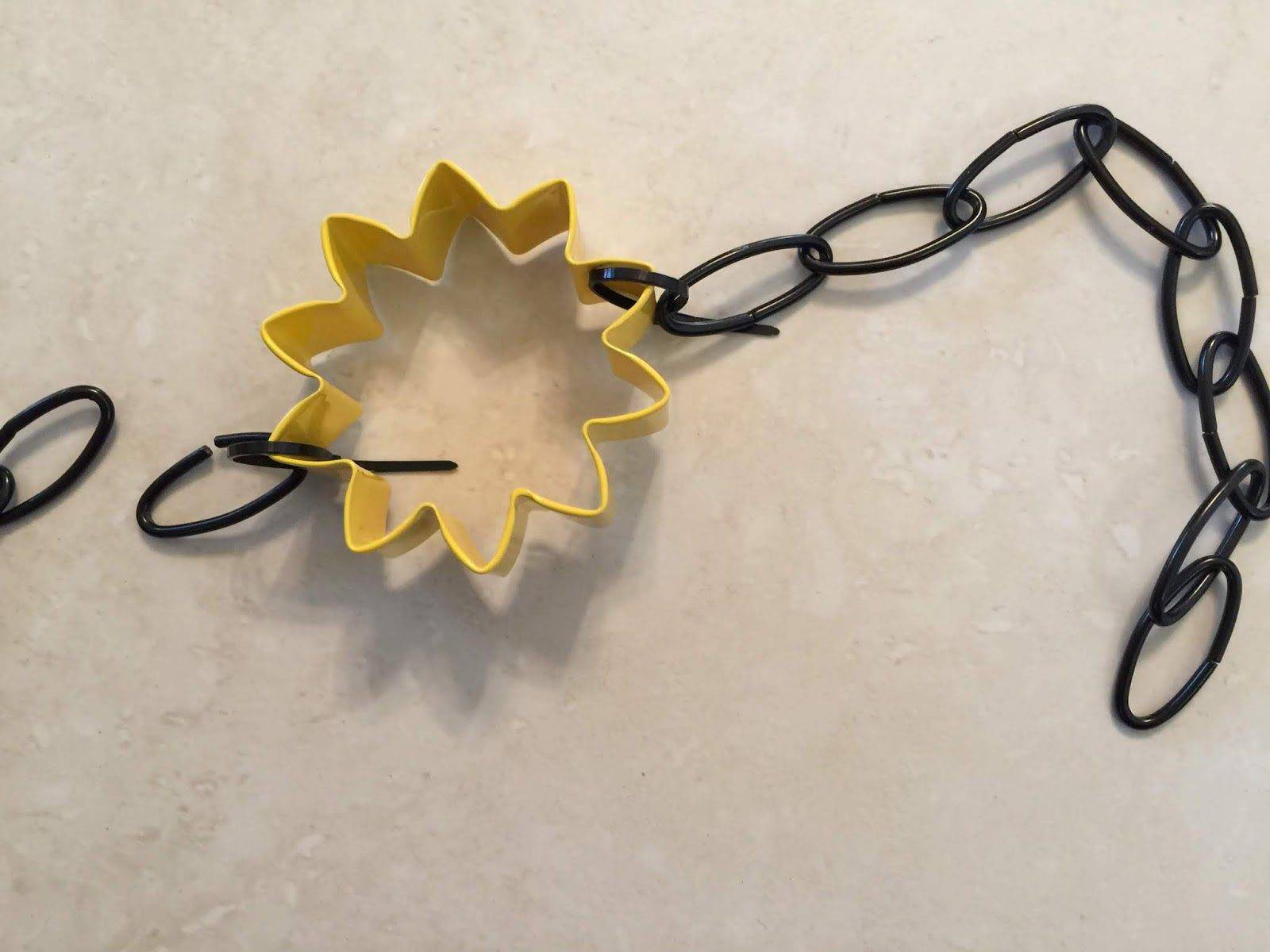

Собираю цепь

Шаг 4. Когда цепной водосток стал достаточно длинным, я прикрепила крайнее звено к сливной воронке болтом и парой стяжек, чтобы проверить работоспособность системы.

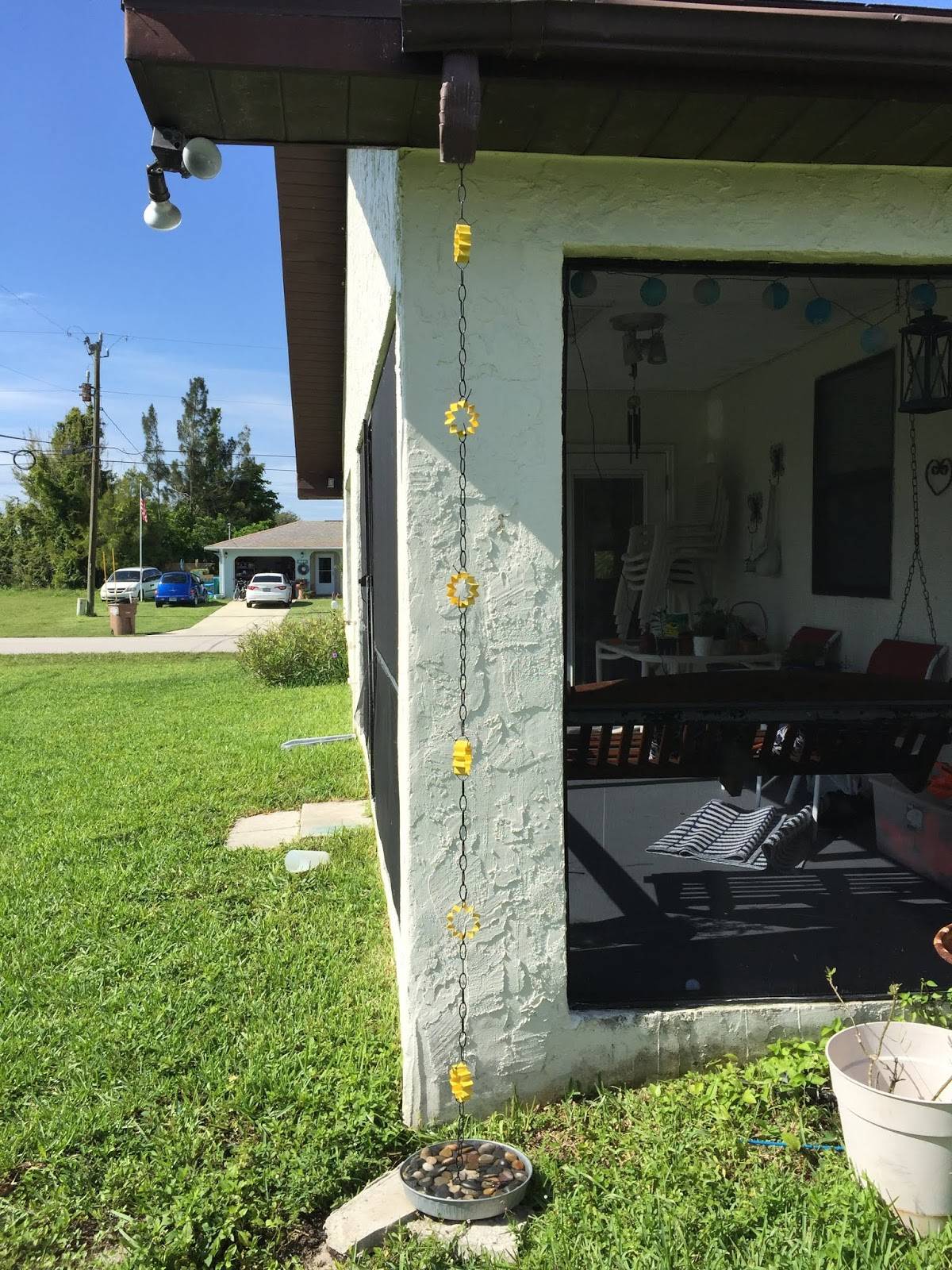

Цепь свисает из воронкиТак это выглядело со стороны

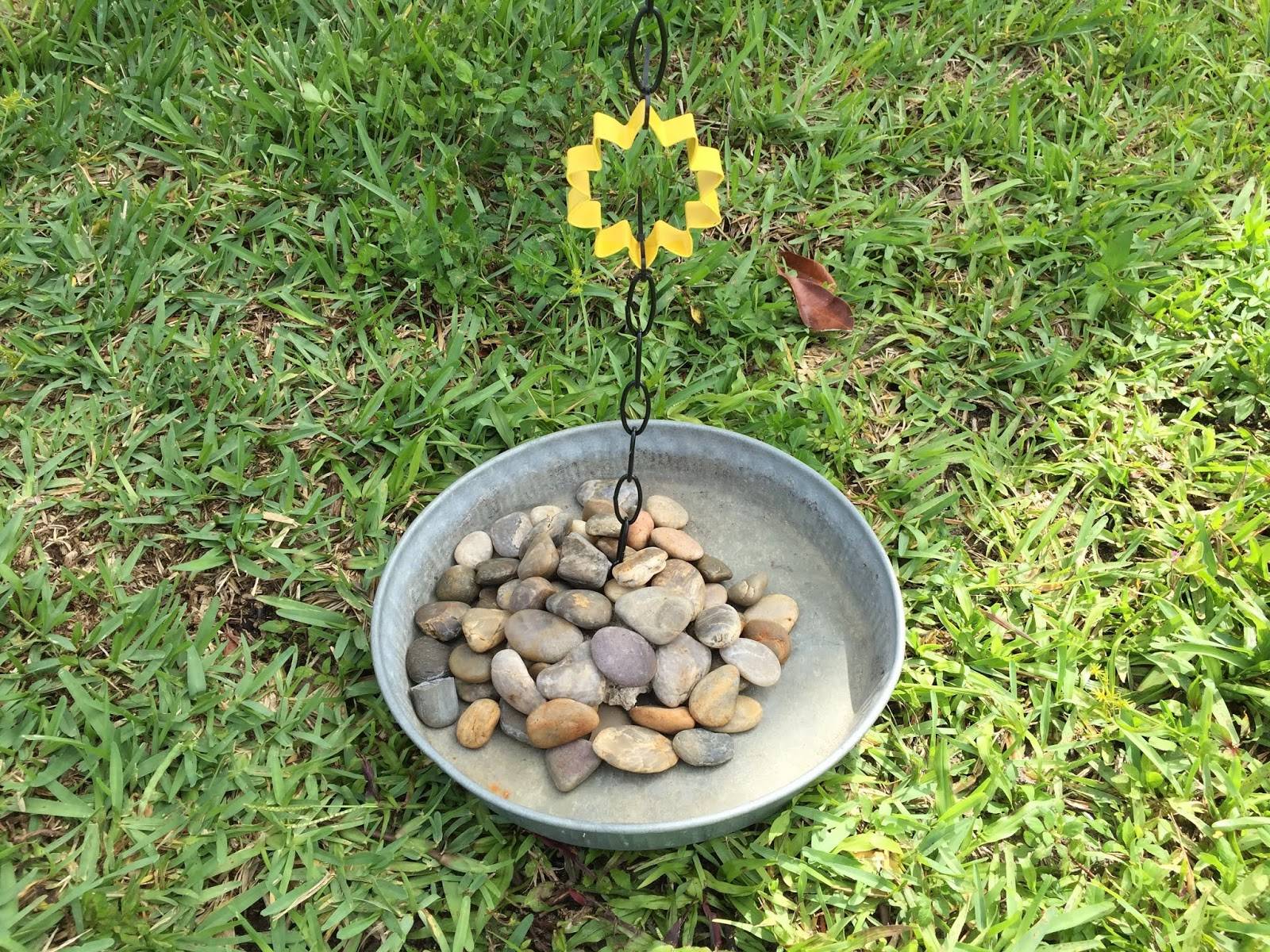

Вниз поставила чашку с камнями, присыпала нижний конец цепи, чтобы она не сильно качалась на ветру.

В чашке совсем немного камней, остальные добавлю после теста собранного водостока

Вечером пошел дождь и оказалось, что большая часть воды из воронки выливается мимо, не попадая на цепь. Пришлось переделывать.

Я взяла формочку (в упаковках было по 8 штук, как раз осталось две) и стяжками зафиксировала ее изнутри воронки. Свободный верхний конец цепи закрепила все той же стяжкой. К счастью, дождь не заставил себя ждать и оказалось, что такой вариант вполне себе рабочий.

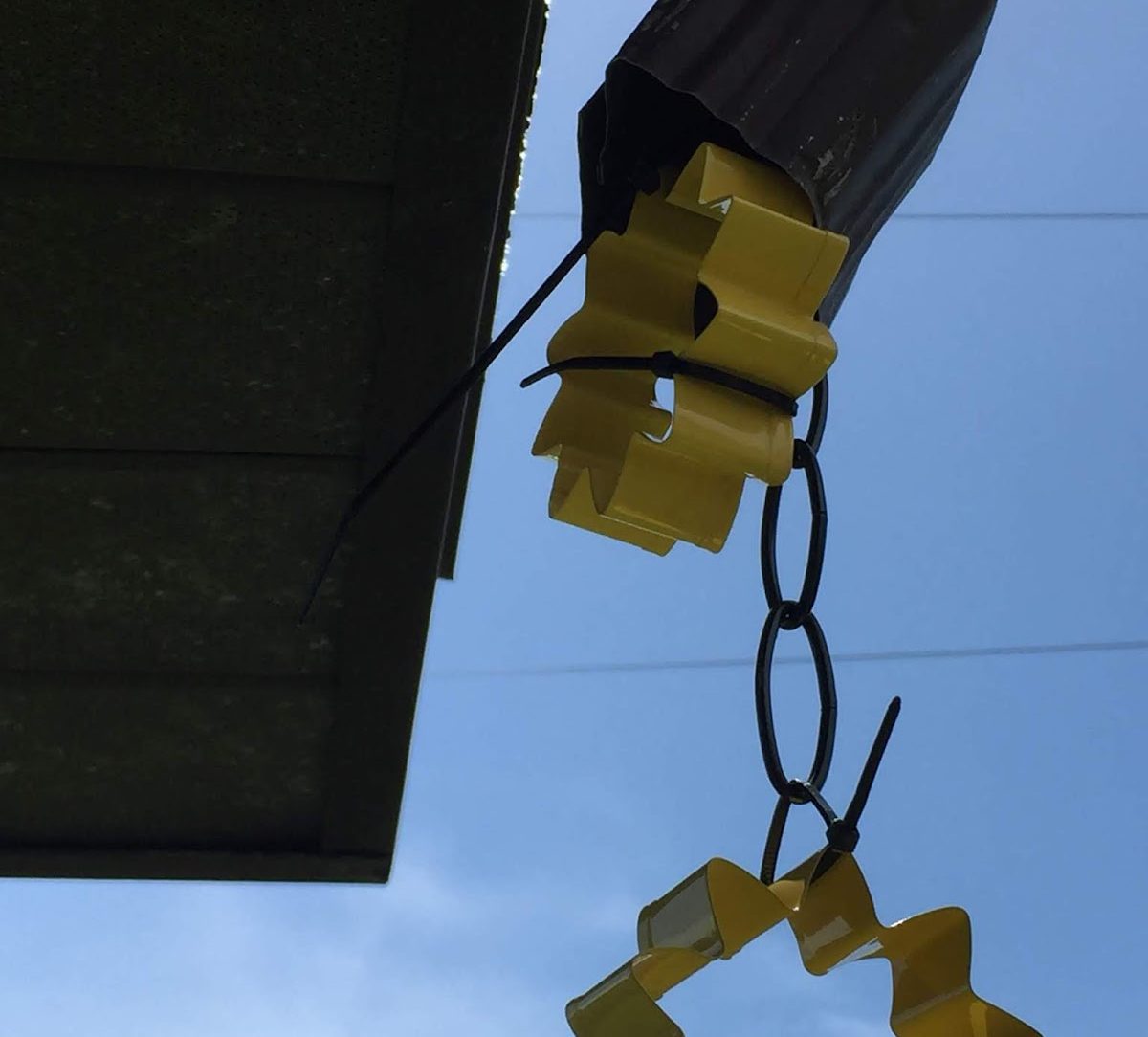

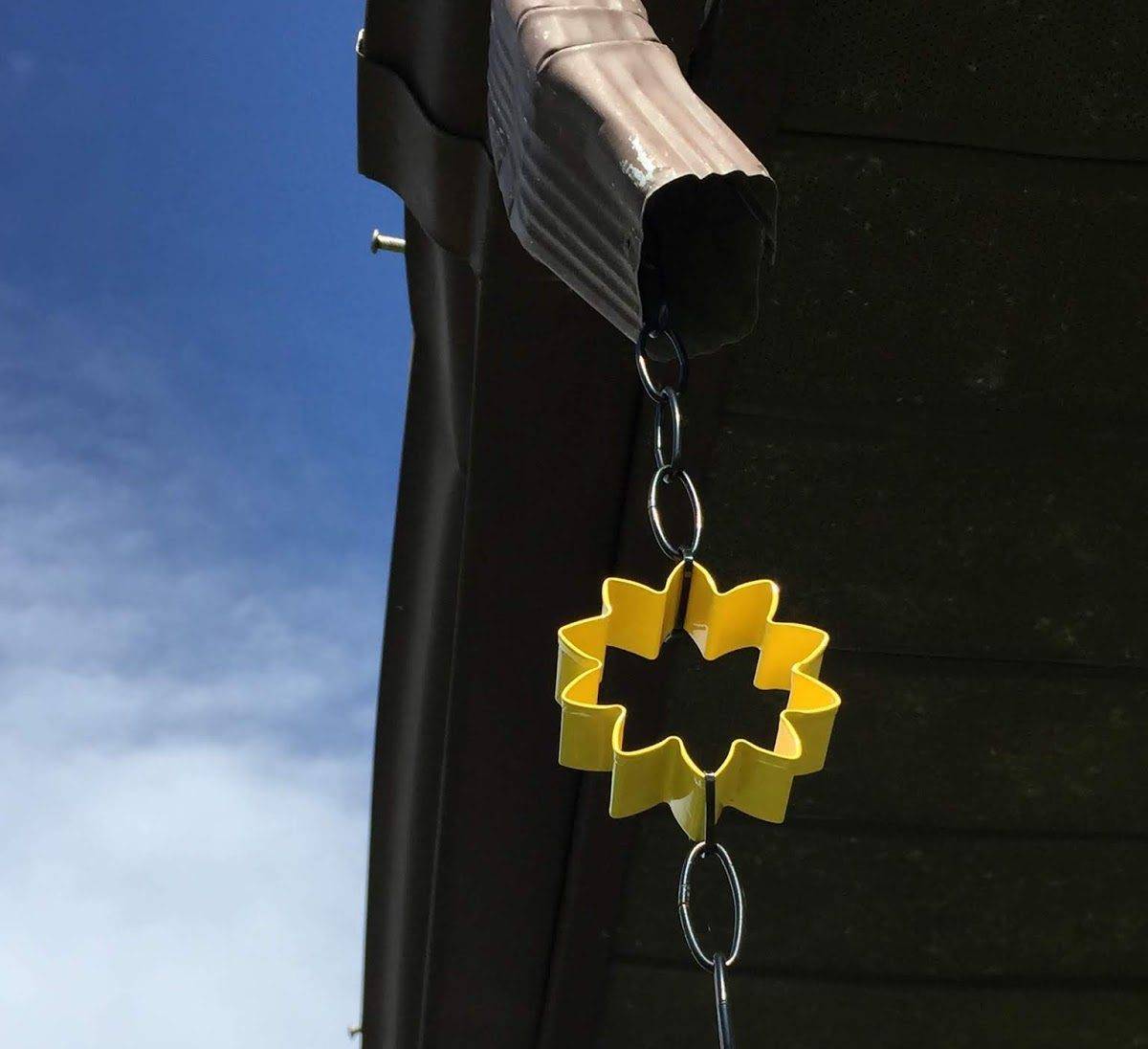

Прикрепила формочку к воронке

Воды в чашке собралось так много, что пришлось вынуть камни и сделать дренажные отверстия, чтобы не переливалось через край. Когда ставила обратно, в нижнее звено цепи продела палку, а затем засыпала побольше камней. Так и газон не размывает, и вид достойный.

К  сожалению, не знаю, как поведет себя такая конструкция в холодном климате. Хочу посоветовать тем, у кого длинная зима, крепить верхнюю часть цепи более надежно, чтобы не было обрывов после обледенений. Один из вариантов монтажа с помощью крюка и куска арматуры показан на схеме.

Как закрепить дождевую цепь

Кстати, водосток не обязательно собирать с использованием именно цепи, есть потрясающе красивый вариант, которым поделилась мама одного моего знакомого.

Для какого климата подходит такая конструкция?

При всей своей оригинальности дождевые цепи вызывают немало вопросов. Самый частый – насколько они уместны в холодном климате с суровыми зимами, ведь если туда набьется снег, то после малейшей оттепели он может превратиться в глыбу льда. А весит такая ледяная скульптура немало. Не оборвет ли она карниз?

На металлической цепи с витиеватыми узорами красиво смотрятся капли влаги, а зимой она приобретает вид роскошного ледяного столба

На самом деле, все зависит от выбора формы дождевой цепи. В Японии, где климат мягкий, в конструкции чаще всего используют много одинаковых емкостей, а вот в северных странах форма несколько иная. К примеру, в Норвегии, где обожают подобный элемент декора, в kusari doi редко используют горшки. Обычно подвешивают оригинальную крупную цепь, с извилинами и витиеватыми узорами, которая сама по себе является шедевром кузнечного искусства. Вода стекает по ней не менее красиво, напоминая журчащий ручей, зато зимой ей не на чем застревать. Каркас лишь слегка обледеневает, покрываясь сосульками и замерзшими каплями, что выглядит необычно и весьма привлекательно.

Как видите, дождевые цепи можно вешать в любом климате, подбирая конструкцию с учетом суровости зимы.

Чтобы зимой на дождевой цепи не нарастало много льда, можно выбрать модель из крупных звеньев без использования емкостей

Выполняем расчеты правильно

При расчете требуемого количества материалов учитываем следующие моменты:

1. Стандартная длина желобов – 3 м. Их метраж соответствует длине карнизов.
2. На каждый желоб нужно по одной воронке.
3. Количество кронштейнов рассчитывается при делении длины карниза на отрезки 50–60 см (это шаг с которым будет проводиться крепеж). Перед вычислением от краев карниза рекомендуется оставлять отступ по 5 см.
4. Если воронка будет размещена рядом с углом дома, то хватит одного держателя (кронштейна), при установке посередине стены нужны два.
5. На каждую ветвь труб нужно по две заглушки.
6. Понадобятся два верхних и нижних колена для сборки отвода стояков.
7. Если свес карниза крыши больше 25 см, придется покупать два куска трубы для соединения колен. При подвесе до 25 см колени просто соединяют между собой.
8. Количество труб для стояка. Чтобы вычислить его, берется расстояние от грунта до карниза минус длина отвода и отступ от грунта 40 см.
9. Для крепежа стояков понадобятся два основных кронштейна и дополнительные через каждые 1,5 м.

Расчеты для домов с мансардой, верандой проводятся аналогичным способом.

Назначение и основные типы водоотводов

Казалось бы, назначение водостока очевидно, однако не все так просто, как может показаться на первый взгляд неискушенному в строительстве домашнему мастеру. Классическое определение водосточной системы выглядит следующим образом:

Водоотвод – это комплекс отдельных элементов и технических приспособлений, смонтированных на кровле и фасаде здания в строго определенной последовательности, с целью надежной защиты всех элементов строительной конструкции от проникновения влаги, а также для отвода дождевой воды.

Как можно видеть из определения, в данном конкретном случае мы имеем дело с некой технической конструкцией, в которой однозначно определенны функции каждого ее элемента. Таким образом, водоотвод предназначен для того, что бы собирать с кровли атмосферные осадки, а также влагу от таящего снега и льда в весенний период, и выводить за пределы строительной конструкции, а именно – к определенному месту сбора.

Кроме всего прочего, монтаж водосточной системы осуществляется в строгом соблюдении определенных правил, направленных на обеспечение ее эффективной работы в течении длительного периода времени.

Вы конечно можете приобрести готовый водоотвод. Его главное преимущество в стандартизации всех элементов, т.е., домашний мастер легко можете соединить отдельные детали в готовую конструкцию, а в случае необходимости – перестраивать и переделывать без изменения самих деталей.

Однако иногда промышленная конструкция не подходит, и дело даже не в высокой стоимости. Просто иногда будет правильней собрать ее самостоятельно, поскольку подобрать промышленную просто нет возможности, а также при желании сделать все своими руками.

Кроме того, самостоятельно выполненная конструкция собрать ее под конкретную крышу, при этом в полной мере учесть все требования, как технические, так и эстетические.

Все водостоки различают по типу используемого в конструкции материала.

Первый вид, набирающий популярность в настоящее время – пластиковый. В данном случае мы имеем дело с двумя разновидностями: конструкцию, собираемую посредством соединения отдельных элементов с помощью клея, а также — при помощи специальных резиновых уплотнителей.

В целом, пластиковые водоотводы имеют ряд неоспоримых преимуществ:

• малый вес готовой конструкции;
• устойчивость к коррозии и ультрафиолетовому солнечному излучению;
• широкий спектр цветовых оттенков;
• относительная простота сборки;
• долговечность.

К недостаткам можно отнести:

• Малая прочность к механическим воздействиям. Данный недостаток предопределяет спектр использования: их можно устанавливать только на одноэтажные строения;
• Невозможность или излишняя себестоимость и трудность проведения ремонтных работ;
• Горючесть материала;
• В случае использования резиновых уплотнителей, их необходимо периодически менять.

Следующий вид — металлические конструкции. В данном случае, название предопределяет материал.

Достоинства будут определяться спецификой материала:

• Высокая прочность конструкции – она выдерживает длительные механические нагрузки и однократные воздействия;
• Пожаробезопасность;
• Широкий диапазон рабочих температур.

Однако, кроме «плюсов», металлическим водоотводам присущи специфические недостатки:

• Высокий вес готовой конструкции;
• Сложность сборки и изготовления отдельных элементов;
• Коррозия и необходимость периодического обслуживания;
• Невозможность соединения множества отдельных элементов не позволяют использовать металлический водоотвод на крышах со сложными выступами;
• Высокая себестоимость.

Выбирая тип, отталкивайтесь от особенностей вашего здания, от того, какой вариант будет более предпочтителен в каждом конкретном случае. При проектировании помните, вопрос цены не должен превалировать, первостепенное значение имеет функциональность и надежность.
