Монтаж дренажа
Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.
Изготовление пристенного дренажа
Перед выполнением работы необходимо выполнить подготовку фундамента, так как система будет к нему непосредственно примыкать.
Для этого проводятся такие работы:
- Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
- На подсохшую поверхность наносится битумная мастика.
- На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
- На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.
На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям
Подготовка фундамента закончена. Далее выполняются основные работы:
- монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
- при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
- дно траншей засыпается слоем песка не менее 5 см;
- на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
- создается гравийная засыпка, имеющая толщину порядка 10 см;
- на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
- трубы стыкуются переходниками и угловыми соединителями;
- по углам здания все трубопроводы входят в установленные смотровые колодцы;
- от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
- производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
- дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.
Мы рассмотрели, как сделать дренаж вокруг фундамента пристенного типа
Далее внимание уделим изготовлению траншейного дренажа, который имеет даже большую популярность
Изготовление кольцевого дренажа
Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.
Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.
Схема дренажа вокруг дома
Далее проводятся следующие работы:
- дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
- на геотекстиль засыпается щебень слоем 10 см;
- на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
- проверяется уклон труб, который должен быть не менее 2 градусов;
- на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
- поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
- весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
- оставшееся в траншеях место засыпается речным песком и закрывается дерном.
Монтаж дренажных труб в траншее
Разновидности систем защиты фундамент
Пластовый дренаж
Постройка здания на глинистом грунте требует защиты подвального помещения от сырости. Дренаж фундамента в виде монолитной плиты требует устройства особой системы. Она закладывает после выкапывания котлована под здание и бывает двух видов:
- однослойная – песок или щебень;
- двухслойная – сочетание слоев щебня и песка или добавление геотекстильной мембраны.
Слой гравия или щебня насыпается на высоту 30-50 см, он должен выходить за пределы контуров здания. По периметру располагаются дрены. Если на участке большой объем пластовых вод, используется двухслойная система, а отводящие трубы дополнительно закладываются под слоем щебня.
Устройство пластового дренажа
Чтобы дренажный слой не залился, его накрывают специальным полотном, экономный вариант – пергамин, более дорогой и эффективный – дренажная мембрана. Это полотно обеспечивает связь пластового и пристенного дренажа.
Пристенный дренаж
Для зданий с подвалом и цокольным этажом этот способ станет незаменимым вариантом отведения влаги. Если система водоотведения монтируется после окончания строительства, то необходимо выкопать траншеи по периметру здания. Их глубина должна превышать глубину фундамента. Ширина определяется удобством выполнения работы. Перед началом работ проводится гидроизоляция стен подвала. Этот этап важен для предотвращения попадания влаги внутрь здания. Используется обмазочная или проникающая изоляция. Обмазочный вариант – это жидкая битумная мастика, которая наносится на стены слоем в 2-4 мм. Проникающие составы изменяют структуру бетона и закрывают поры. На поверхности материала формируется водонепроницаемый слой.
Среди инновационных приспособлений для защиты фундамента от избыточной влаги появились дренажные мембраны. Это гидроизолирующее полотно, изготовленное из плотного полиэтилена. На ее поверхности созданы шипообразные выступы. Они обеспечивают свободное пространство, по которому лишняя влага стекает в дренаж. Для улучшения эксплуатационных качеств материал изготавливается многослойным, мембрану дополняет нетканое полотно геотекстиля, предназначенное для задерживания частиц почвы. Полотно крепится к стене фундамента пластиковыми дюбелями, которые забиваются выше слоя гидроизоляции. Сторона с шипами поворачивается к зданию, мембраны укладываются с нахлестом, а швы герметизируют монтажной лентой.
Еще один современный способ отведения влаги от фундамента – дренажные маты. Это многослойное композитное полотно, которое выполняет функции защиты, гидроизоляции и фильтра. Материал прочен и долговечен, он не деформируется при эксплуатации. Маты укладывают вертикально на стены фундамента после нанесения слоя мастичной гидроизоляции. При монтаже необходимо сократить количество стыков, укладывая материал одним полотном. Места примыкания к стене и швы проклеиваются водостойкой лентой. Структура матов устроена так, что влага стекает по ним в дренажные трубы.

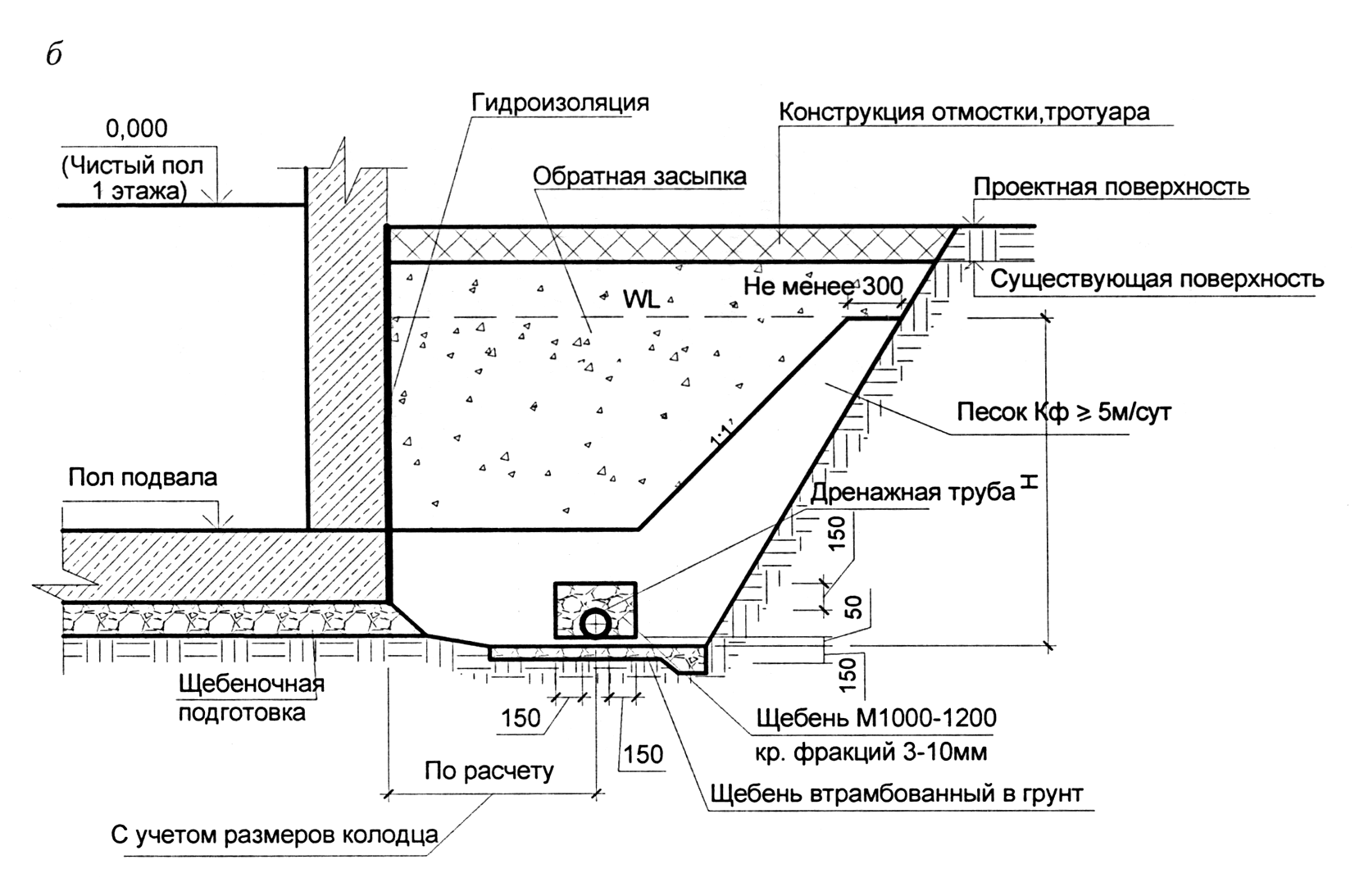

Устройство пристенного дренажа
Технология устройства пристенного дренажа имеет следующие этапы:
- рытье траншеи с уклоном до 2 см на погонный метр в строну коллектора;
- засыпка и разравнивание песчаной подушки;
- укладывание геотекстиля, края полотна должны выступать из траншеи;
- насыпается слой гравия или щебня высотой до 10 см, необходимо проверять уровнем наличие уклона;
- укладываются перфорированные ПВХ трубы;
- дрены соединяются между собой, на поворотах устанавливаются вертикальные трубы, через которые будет выполняться промывка системы;
- в самой низкой точке сети оборудуется выводящий колодец;
- трубы засыпаются гравием, а сверху их накрывает дренажная геоткань внахлест, на концах веток полотна надежно фиксируются полимерной веревкой;
- система засыпается речным песком, который хорошо трамбуется.
Отличия в устройстве пристенного и траншейного дренажа
Кольцевой дренаж
Этот вид дренажной системы защитит от ливневых и грунтовых вод. Он собирается по замкнутой схеме. Чтобы удалить излишки влаги используется глубинный и линейный дренаж. Траншея под дрены располагается в 3 м от дома, ее глубина должна 40-50 см превышать отметку закладывания фундамента. Кольцевая система устраивается аналогично пристенному дренажу, отличие только в расстоянии от здания. Этот вариант подходит для старых построек, когда опасно раскапывать землю около фундамента. Система водоотведения, представляющая собой единый контур, имеет уклон в сторону накопительного колодца ( 2 см на 1 м).
Система специальных желобов, безопасность которых обеспечивают дренажные решетки, позволит эффективно удалять влагу с поверхности участка около здания.
Кольцевой дренаж
Отвод ливневых вод
По классификации её тоже относят к открытому дренажу (но она имеет существенное отличие — лотки., решётки и пескоуловители) и поверхностному дренажу. Она применяется для локального сбора и вывода воды, поступающей сверху: дождь, снег, мытьё машины, полив шлангом дорожек. Поэтому такой дренаж всегда делается в фундаментной отмостке, на дорожках и мощёных участках, в гаражах и вокруг гаражей, даже на газонах — и делится на два типа: точечный и линейный.
Чаще всего необходим поверхностный дренаж обоих типов — точечный и линейный
Точечный поверхностный дренаж
Небольшие квадратные, прямоугольные или круглые водосборники (дождеприёмники) точечно устанавливаются в необходимых местах: под водосточными трубами, водопроводными кранами, на площадках, дорожках, возле гаражей и так далее. Как правило, они соединяются с ливневой канализацией. Решётки водосборников обычно делаются пластмассовыми, но там, где предполагается особенная нагрузка, применяются сталь, алюминий, чугун.
Точечный поверхностный дренаж с чугунной решёткой под водостоком — эффективная конструкция
Дождеприёмник имеет довольно простое устройство.
Устройство дождеприёмника для точечного дренажа: решётка, пескоуловитель, труба
Точечные и линейные дождеприёмники обязательно комплектуются пескоуловителем, чтобы не случилось засора труб: тогда эффективность дренажа упадёт до нуля. В точечном дождеприёмнике пескоуловитель ставится в сам корпус. Без них обойтись нельзя.
Точечный поверхностный дренаж устанавливается:
- в отмостке вокруг дома;
- перед входной дверью в дом;
на газонах.
Дренаж поверхностный линейный
Он удаляет сразу с большой площади большое количество воды. Это лотки, установленные с соблюдением уклона, дополненные решётками и пескоуловителями. Пескоуловители в отличие от точечного дренажа ставятся не в сам лоток, а на границе его сопряжения с трубами, ведущими к водосборнику.
Элементы линейного дренажа: пескоуловитель, решетка, лоток, крепёж, заглушка
Линейный дренаж устанавливается:
на мощёных дорожках;
в отмостке вокруг дома;
- на газонах;
на огороде.
Лотки и решётки
Лотки могут быть разных размеров и производиться из полиэтилена, полипропилена, поливинилхлорида, бетона, полимербетона, композитных материалов. Решётки, как и для дренажа точечного, могут быть пластмассовыми, металлическими, чугунными.
Тип лотков и решёток для поверхностного линейного дренажа выбирается в зависимости от количества поступающей влаги
Пескоуловитель
Он имеет корпус из пластика, а иногда — бетонный или композитный. В него вставляется пластиковая корзинка, которая облегчает очистку. Вода приходит сверху, а уходит через боковой отвод, расположенный выше уровня дна корзинки. Песок и частички почвы оседают на дне, а в систему проходит чистая вода.
Разобранный пескоуловитель с корзинкой для сбора песка и мусора; это — очень эргономичная конструкция
Они бывают разных размеров и обладают разными улавливающими способностями. Поэтому их число, конструкцию и качество нужно подбирать, опираясь на ваши обстоятельства: среднее количество осадков, характер грунта (глинистый, песчаный), рельефа. Обычно производитель описывает варианты применения пескоуловителя на упаковке.
Пескоуловитель пластиковый для линейной системы в сборе: хорошо видно, откуда выходит чистая вода
Организация гидроизоляции для разных типов основания
Обустройство предохранения построенного здания от влаги различается во взаимосвязи от видов фундамента. Наиболее распространёнными являются основания из плит, свайный, столбчатый, ленточный и монолитный типы.
Плиты
Здесь фундамент лучше всего обернуть рулонным рубероидом. При обнаружении неровностей.
Их необходимо устранить с помощью выравнивающей стяжки.
Затем на бетонные плиты помещают водоотталкивающий материал, утеплитель и опять выравнивают поверхность.
Свайный и столбчатый типы
На бетонных сваях и столбах нелегко обустроить гидроизоляцию. Она предусматривается путём добавления в бетон водоотталкивающих добавок. Деревянные конструкции же обрабатываются специальными жидкостями, предотвращающими гниение и впитывание влаги.
Ленточный и монолитный фундаменты
Чаще всего монолитные конструкции изолируют горячей битумной мастикой
Чтобы правильно устроить гидроизоляцию подобных типов оснований, применяют следующие несколько способов. Они разнообразны и достаточно эффективны.
- Обработать фундамент специальной мастикой, только поверхность должна быть высушенной и ровной. Этот метод не вполне надёжен, поэтому для укрепления состава необходимо укрыть его утеплителем или возвести стенку из кирпича.
- Так же как и в первом случае, нужно произвести все манипуляции, применив горячую битумную мастику, а сверху наклеить рубероид в 2 слоя внахлёст примерно по 15 см.
- С помощью специального распылителя на сухой фундамент наносится водоотталкиващий состав. Сверху желательно применить геотекстиль, тогда гидроизоляция прослужит долго.
- Ещё один надёжный и качественный способ – проникающая гидроизоляция. В её составе – кварцевый песок, цемент и специальные добавки. Подобная масса обладает проникающими свойствами.
Процесс сооружения кольцевого дренажа
На дно траншеи засыпают песок
Для удобства создания дренажа для фундамента можно сделать разметку. Для этой цели используют различные колышки, убрать которые не составит труда.
Обустроить кольцевой дренаж можно следующим образом:
- На расстоянии 5 м от дома нужно выкопать заглубленный ров больше высоты и ширины фундамента дома, чтобы поместилась труба, имеющая диаметр 11 см. От трубы ещё должны быть отступы по 10 см с каждой стороны.
- На дно помещается под уклоном к водосборнику песок слоем до 100 мм. Таким образом вода сможет стекать самостоятельно.
- Дренажная труба кладётся в траншею, на геотекстиль, концы его закрепляются на стенках рва. Трубу закладывают в траншею, присыпают гравием на 50 см, затем оборачивают материалом дважды. Швы конструкции скрепляют и засыпают песком или щебёнкой.
- Трубы соединяют, но не под прямым углом, чтобы не скапливался ил.
- Для сооружения ревизионного колодца выкапывается яма и ставится ёмкость с отверстием для ухода воды. Сюда также нужно поместить геотекстиль на дно, чтобы не попали камешки.
- Если грунт тяжёлый и плохо пропускает воду, для отвода может быть использована цельная труба.
- При большом накоплении воды в резервуаре её можно откачивать и поливать огородные растения.
Виды дренажа для плитного фундамента
Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.
Виды дренажных систем
Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.
Пластовый дренаж
Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.
При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.
Устройство пластового дренажа
В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:
- Сделать котлован на 1 метр больше габаритов здания.
- Создать малый уклон дна котлована от центра к боковым сторонам.
При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.
Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.
Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:
- Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
- Присутствие в вертикальном разрезе напорных подземных вод.
- При опускании подвального помещения ниже водоупорных горизонтов.
- Существование риска на возникновение капиллярного всасывания влаги.
Пластовый дренаж под фундаментную плиту
Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.
Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.
Кольцевой дренаж
Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.
https://youtube.com/watch?v=DloSGrkFtYA
- Расчет размеров дисперсионной воронки.
- Определение необходимого сечения дренов по притоку.
- Расстояние от кольца дренов до подошвы основания.
Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.
При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.
Пристенный дренаж
Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

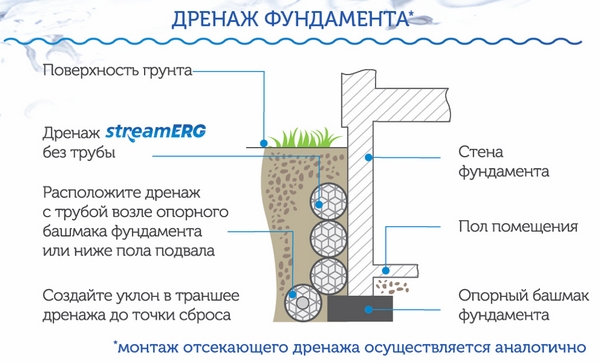

Устройство пристенного дренажа
Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.
Пластовый дренаж для фундамента
Строительство жилых домов и административных зданий ведется на участках с разными геологическими условиями.
При высоко расположенных грунтовых водах и переизбытке влаги в почве фундамент подвергается негативным воздействиям и со временем разрушается.
Чтобы сохранить прочность основания и предотвратить его деформацию, используют дренаж. Вид и схема системы для отвода излишней влаги зависят от конструктивных особенностей здания и характеристик почвы.
Пристенный дренаж ленточного фундамента прокладывают по контуру сооружения с наружной стороны. Его применяют на суглинистых и глинистых грунтах для защиты подполья и подвальных помещений.
При отсутствии цокольного этажа или подвала целесообразно использовать кольцевой дренаж.
Он располагается на расстоянии 1,5-3 м от здания и служит не только для отвода влаги от основания, но и помогает уменьшить общее количество воды в почве.
Если кольцевая или пристенная система малоэффективна, то сооружают пластовый дренаж.
С его помощью можно избавить от сырости подвальные и цокольные этажи зданий, расположенных на участках с тяжелым или глинистым грунтом и низкой естественной фильтрацией воды.
Предпосылки использования
Схема устройства пластового дренажа
Обычно пластовый дренаж устраивают под фундаментной плитой при наличии следующих условий:
- водоносные пласты имеют слоистое строение;
- возможность впитывания влаги во время дождя или после его окончания;
- заглубление подвального помещения выполнено ниже расположения водоупорных слоев;
- присутствуют напорные подземные воды;
- наличие линзы грунтовых вод под капитальным сооружением.
Такая система отвода воды из грунта необходима и для зданий, к которым предъявляются особые требования по содержанию и где недопустима влажность в подвалах.
Если на участке присутствуют бьющие ключи или источники, то пластовый дренаж комбинируют с кольцевым.
Виды и нюансы устройства
Щебень — один из лучших материалов для дренажа
Пластовый дренаж выполняется в виде фильтрующего слоя, который располагают в основании здания или под плитой фундамента.
Для его устройства используют такие материалы, как, например:
- песок;
- щебень или гравий;
- геотекстильную мембрану;
- геокомпозит, представляющий комбинацию из геофильтра и особых полотен, способных пропускать влагу.
Геофильтры используют в качестве защиты системы отвода воды от заиливания и вымывания грунта.
Двухслойный пластовый дренаж геотекстилем
В зависимости от конструкции различают следующие виды пластового дренажа:
- однослойный, состоящий из песка или щебня;
- двухслойный,представляющий комбинацию слоя щебня с песком или геотекстильной мембраной.
Первый вариант востребован при небольшом поступлении грунтовых вод.
Для участков с грунтом, насыщенным подземной влагой, целесообразно использовать двухслойные дренажные конструкции.
В этом случае толщина песчаной подушки должна быть не менее 10 см, а щебеночного слоя — 15 см.
Процесс монтажа
Устройство пластового дренажа, который будет располагаться под плитой фундамента, осуществляется поэтапно и включает 3 этапа.
Формирование песчаной подушки
По дну котлована распределают песок ровным слоем, толщина которого должна быть не менее 30 см.
Если дренажная система располагается под линиями прокладки инженерных сетей, то эта величина может быть уменьшена до 15 см.
Отсыпка песком выполняется таким образом, чтобы его слой выходил за контуры здания на 30-70 см. На видео Вы увидите, как правильно сформировать песчаную подушку.
Сооружение призм
В толще дренажного слоя из песка делают поперечные призмы высотой 20 см и более, используя для их сооружения гравий или щебень. Их сооружают с шагом 6-12 м, располагая параллельно друг другу.
Укладка защиты от засорения
Чтобы сохранить дренирующие свойства слоев системы отвода влаги после заливки плитного фундамента, поверхность песчано-гравийной подушки накрывают пергалитом или другими аналогичными материалами.
Если требуется более эффективный способ отвода влаги, то отсыпку выполняют в два слоя: снизу располагают песок, а сверху по нему распределают гравий или щебень.
Внутренний дренаж в подвале
Перед установкой дренажа внутри подвала помещение нужно осушить и покрыть стены гидроизолирующим составом. В остальном принцип укладки труб очень похож на тот, что используется снаружи дома.

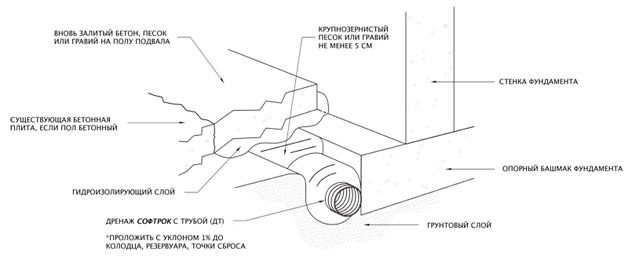

Устройство внутреннего дренажа в полу подвала.
- Сначала убирают слой земли до основания фундамента. Траншеи в бетоне делают при помощи отбойного молотка.
- Дренажные трубы и смотровые колодцы монтируют по периметру помещения.
- Трубы засыпают щебнем или гравием.
- Делается бетонная стяжка.
- Сверху кладётся гидроизоляция и новый пол.
- Вода собирается в цистерне и выводится наружу при помощи насоса.
- Если геотехника позволяет, делают слив избыточной влаги в песчаную подушку под фундаментом.
Для прокладывания дренажной системы можно воспользоваться услугами специалистов или выполнить работы своими руками, что обойдётся гораздо дешевле. Во втором случае затраты на дренаж будут равняться стоимости задействованных стройматериалов.
Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.
Монтаж дренажа
Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.
Для этого проводятся такие работы:
- Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
- На подсохшую поверхность наносится битумная мастика.
- На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
- На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.
На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям
Подготовка фундамента закончена. Далее выполняются основные работы:
- монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
- при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
- дно траншей засыпается слоем песка не менее 5 см;
- на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
- создается гравийная засыпка, имеющая толщину порядка 10 см;
- на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
- трубы стыкуются переходниками и угловыми соединителями;
- по углам здания все трубопроводы входят в установленные смотровые колодцы;
- от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
- производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
- дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.
Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.
Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

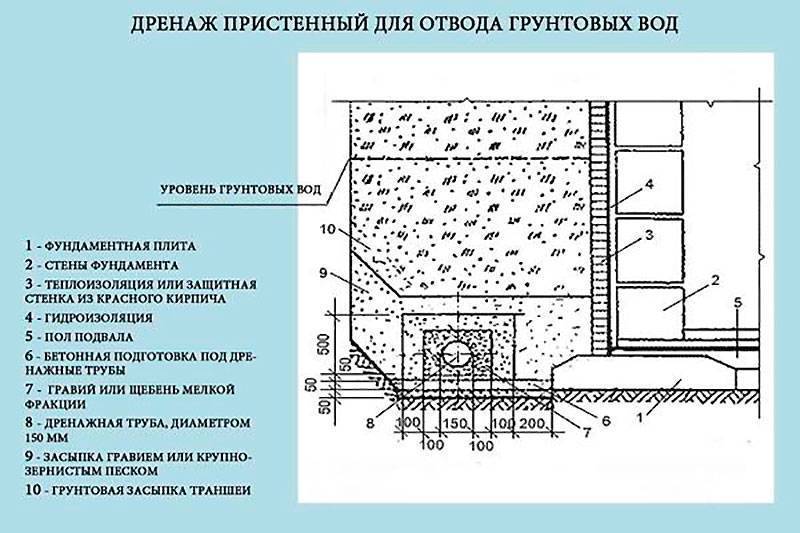

Схема дренажа вокруг дома
Далее проводятся следующие работы:
- дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
- на геотекстиль засыпается щебень слоем 10 см;
- на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;
- проверяется уклон труб, который должен быть не менее 2 градусов;
- на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
- поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
- весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
- оставшееся в траншеях место засыпается речным песком и закрывается дерном.
Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.
А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ
Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа
Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.
Какие силы разрушают фундамент
Влага, соприкасающаяся с бетонной лентой, вызывает ряд разрушительных процессов:
- Размывание песчаной подушки, следствием которого становятся оседания и нарушения целостности фундамента.
- Вода впитывается в бетон и разрушает его изнутри в зимнее время.
- При понижении температуры влага, находящаяся в окружающих ленту грунтовых слоях, замерзает, расширяется и начинает давить на подошву или стенки фундамента (морозное пучение грунта).
Чаще всего, эти факторы воздействуют одновременно, что увеличивает опасность для фундамента и всего дома. Понемногу выходят из строя гидроизоляция, отслаивается утеплитель, усугубляя процессы разрушения и меняя микроклимат в доме в худшую сторону.
Ситуация опасная, поскольку все процессы протекают медленно и скрытно, результаты становятся заметны только при появлении разрушений, трещин и других признаков выхода фундамента из строя.
Строительные материалы для работы
Дренаж с помощью геотекстильного полотна Система осушения фундамента предназначена для осушения прилегающей к нему почвы, сбора и отведения влаги за пределы участка или в специально обустроенный для этого резервуар в условиях сплошной застройки. Во всех случаях необходимо ориентироваться на максимальный объем принятия вод при пиковых значениях, характерных для теплого времени года.
В зависимости от выбранного типа дренажа для строительства потребуются такие инструменты и материалы:
- лопата, кирка-мотыга;
- рулетка, уровень;
- ножовка;
- электродрель;
- ножницы;
- алюминиевый скотч;
- геотекстильное полотно;
- пластиковые или асбестоцементные трубы;
- песок, щебень;
- металлические бочки 200 л, армированные пластмассовые трубы или полипропиленовые емкости.
Если выбран поверхностный тип осушения, потребуется бетономешалка, арматура и большое количество цемента.
