Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой - Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Отвод воды с кровли
Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.
Для правильного конструирования кровельного слива понадобиться:
- Кронштейн металлический;
- Шпилька со специальной гайкой;
- Регулируемое крепление;
- Кронштейн желоба;
- Наконечник;
- Муфта соединительная;
- Колено;
- Заглушка воронки;
- Заглушка желоба;
- Угловой элемент;
- Воронка;
- Соединитель желоба;
- Желоб водосточный;
- Труба водосточная.
Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.
На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.
Что такое дрены и для чего нужны
Комплекс труб и колодцев
Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.
Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:
- Садовое здание не «покосилось», его фундамент не просел
- На площадках и дорожках не оставались лужи из-за застоя воды
- Не произошло подтопления подвалов и цокольных этажей
- Избежать появления грибков на стенах строений из-за чрезмерной сырости
- Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
- Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
- Избежать вымывания плодородного слоя почвы на садовых участках с уклоном
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Особенности ухода
Уход за поверхностным дренажом на участке в сравнении с закрытыми конструкциями покажется легкой забавой. С глубинными системами все сложнее. Здесь придется следить не только за проходимостью труб, но и за чистотой колодцев. Последние часто засоряются листьями и прочим мусором. Обнаружив в резервуаре осадок, его нужно будет извлекать с использованием пескоуловителя или размывать водой и откачивать помпой.
Раз в пятилетку устройству дренажа на участке необходимо выполнять полноценную профилактическую промывку водоотводных труб. Для качественного выполнения процедуры лучше приглашать специалистов.
Промывка дренажной системы
При наличии оборудования можно попробовать промыть дренаж самостоятельно. Для этого установите в колодец дренажный насос, который будет удалять из него прибывающую воду, после чего подайте в трубы ее поток под высоким давлением.
Основные принципы правильно установленного дренажа на участке
- если грунт состоит из щебня, фильтрующий материал можно не использовать;
- на глинистом грунте также можно пренебречь фильтрующим материалом, подсыпая трубы на 20 см. щебнем;
- устанавливая осушительную систему в суглинистом грунте необходимо в обязательном порядке оборачивать трубы геотекстилем, чтобы предотвратить заливание;
- на участках из песка дренажную систему усиливают как фильтром из геотекстиля, так и щебнем.
Подводя итоги, можно сказать, что строительство дренажной системы своими руками вполне возможно. Процесс оборудования осушительной системы действительно трудоёмкий, но вместе с тем очень даже понятный.

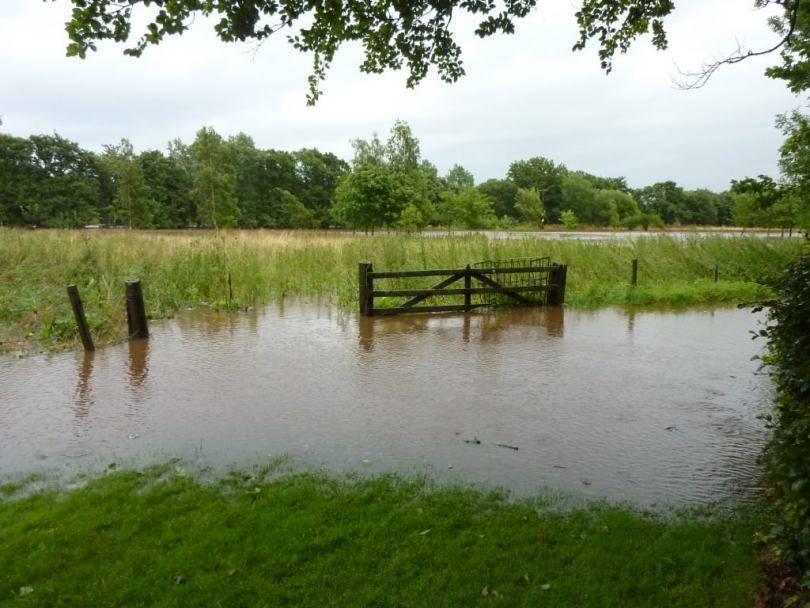

Негативные последствия переувлажнения
Переувлажнение верхнего слоя в весенний период, а также после сильных осадков возникает на глинистых грунтах.
Наличие таких признаков говорит о том, что могут возникнуть проблемы с избытком влаги на участке, что имеет значительные негативные последствия:
Переувлажнение очень сильно влияет на рост растений. Постепенно они начинают чернеть, гнить и погибают. Первоначально загнивание начинается в корнях растений, поэтому спасти их может быть очень сложно.
Неизменно переизбыток влаги приводит к затоплению погребов, цокольных этажей, причиняя огромнейший вред не только тому, что в них хранится, но и самим строениям.
Ещё более ухудшит эту картину то, что в результате переувлажнения грунта, движения внутренних грунтовых вод могут образоваться ямы, впадины.
Провалы возникают на садовых дорожках, в связи с чем портится материал, из которого они сделаны. Всё будет постепенно, но, сравнительно, быстро разрушаться.
Не допустить этого можно, если оперативно сделать хороший дренаж на дачном участке.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой
- Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.

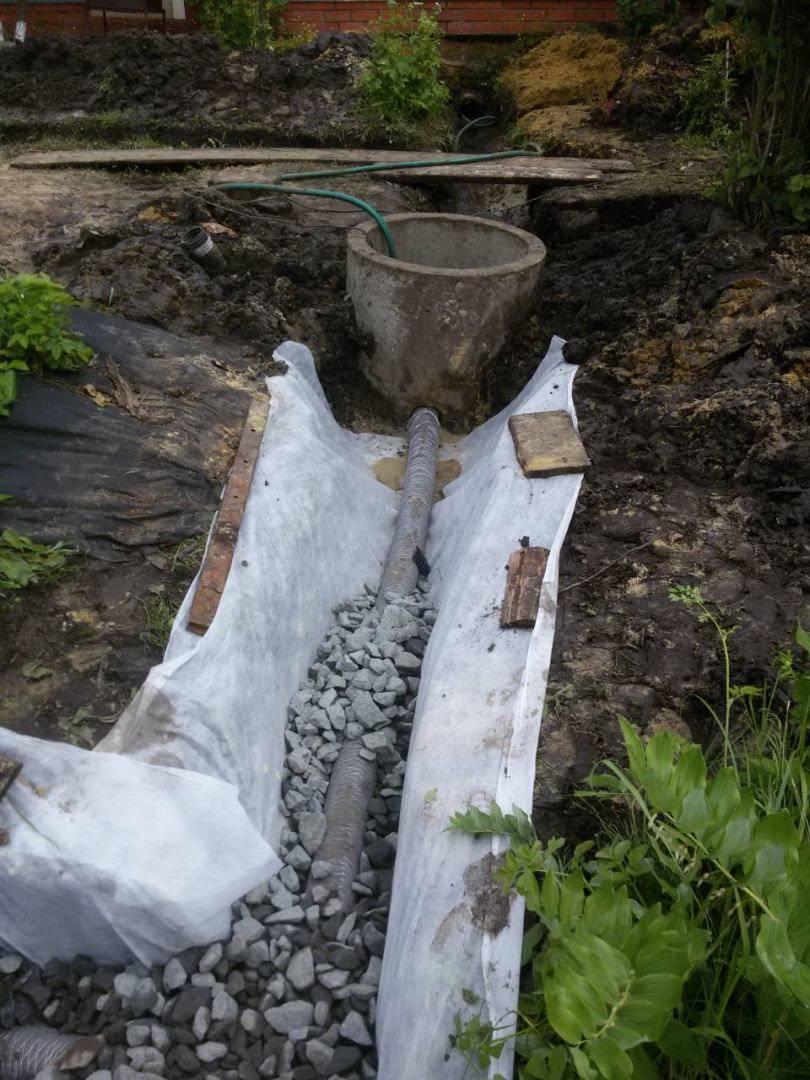

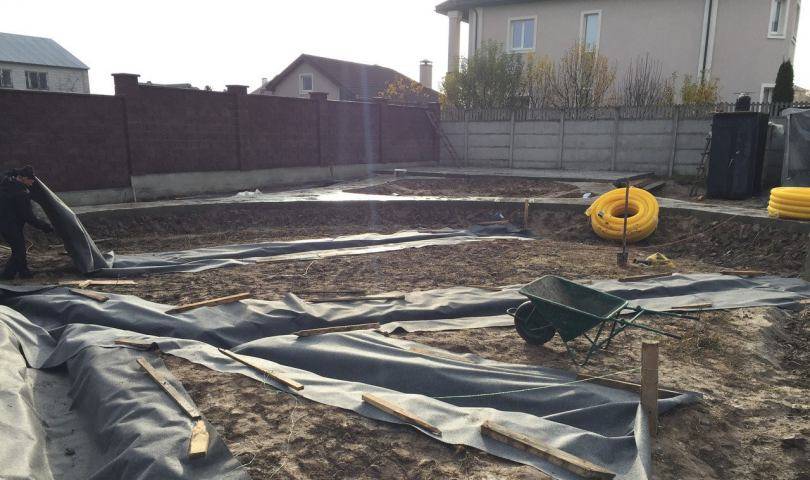

Информация о геотекстиле, его применение для устройства дренажа
В мировой практике строительства находит применение большое количество новых синтетических материалов – геосинтетиков, основными из них считаются геотекстили – материалы, которые изготовляют тканым или нетканым способом из полимерных волокон.
Геотекстиль относится к экологически безопасным материалам, который изготавливают иглопробивным способом из полипропиленовых волокон. Благодаря своему составу обеспечиваются уникальные свойства: устойчивость к воздействию химических реактивов и термоокислительному старению. Данный материал не гниет, на нем не растут грибки и плесень, не подвергается нападениям грызунов и насекомых, не прорастают корни. Именно поэтому геотекстиль применяется для дренажа и дорожных работах, а также и при устройстве фундаментов, кровель. При этом геотекстиль может выполнять множество различных функций: разделительную, фильтрационную, дренирующую, защитную и усилительную.
Сфера применения геотекстиля.
При строительстве и ремонте: нашел применение при проведении строительства автомобильных и железных дорог, при строительстве жилья и гидротехническом строительстве. Он позволяет разделить насыпной материал, профильтровать воду, укрепляет грунт, делая возможным построить дорогу на мягком и слабонесущем грунте.

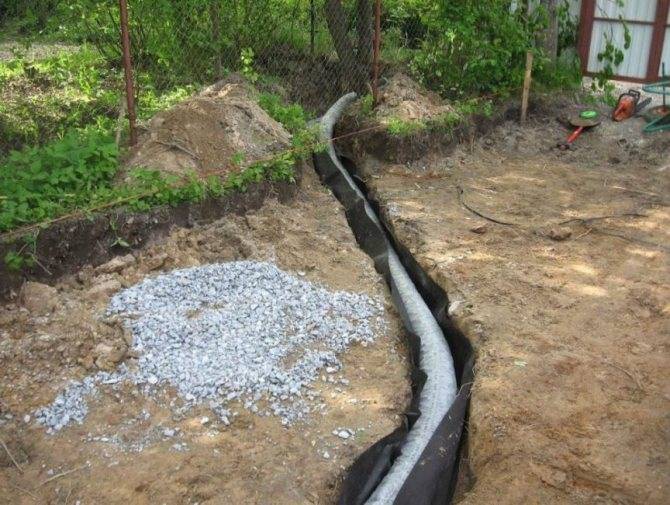

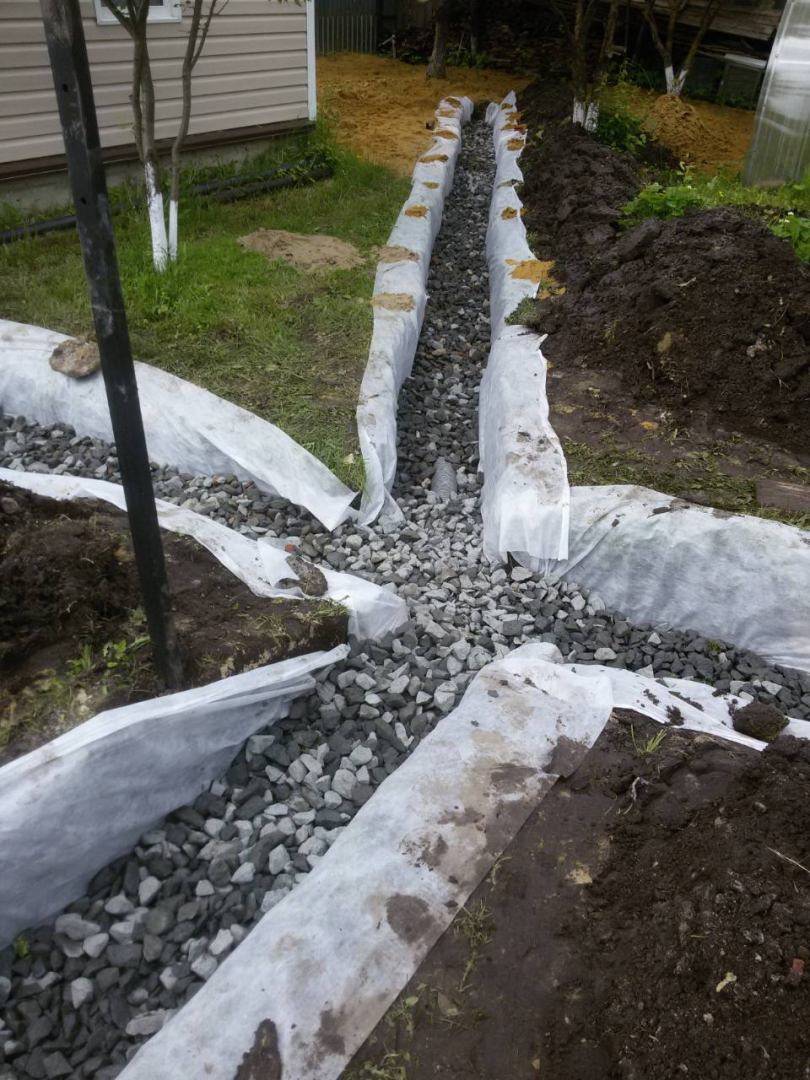

Геотекстиль применяется для дренажа. При использовании в дренажных системах его прокладывают между заполнителем дренажа и грунтом. Вода, проходя через геотекстиль, очищается и попадает в дренажную систему без примесей. При этом сам геотекстиль не подвержен заиливанию.
Проведение берегоукрепительных работ. Хороший эффект достигается при укреплении откосов и берегов потому, что материал водопроницаемый.
При использовании геотекстиля вы сможете оценить следующие его свойства:
• Сократите расходы на транспорт, склад и оплату труда, потому, что материал находится в небольших и легких рулонах.
• Вы можете при необходимости распилить при помощи пилы ручной или цепной.
• Рулон геотекстиля не изменит вес даже под дождем, так как он не гигроскопичен.
Виды систем
Системы дренажа различаются по нескольким параметрам.
По способу установки
- Вертикальный дренаж — совокупность соединяемых труб, помогающих сокращать количество воды до оправданного уровня. Водоотводные (дренажно-распределительные) системы могут контролировать 100% участка либо обособленный фрагмент его. Иное название вертикальной системы — пристенная, цель ее использования состоит в подстраховке фундамента.
- Горизонтальная схема подразумевает подготовку каналов небольшой глубины, прокладываемых на поверхности.
- В комбинированном варианте, само собой, объединяются оба вида используемых средств.
Пристенная схема современного образца, кроме трубопровода, включает скважины, откачка воды из которых выполняется насосами. В ситуации, когда дренаж не был предусмотрен по какой-то причине в момент строительства, на углах постройки делаются колодцы, соединяемые по периметру трубами. Дополнением к вертикальному дренажу часто оказываются траншеи, прокладываемые снизу и с боков щебенкой, гравием или кирпичным боем.
Дренаж сложен и дорог, поэтому нужно сразу проектировать его так, чтобы сооружение прослужило не один год, оправдав вложенные средства и усилия. Вертикальная система выстроена за счет отвода жидкости через приямки от подвала. Приямки — это лотки с заглублением, куда затекает перенаправляемая затем глубже вода. Поскольку есть риск хаотического попадания ее в колодец или в скважину, трубопровод нужно вести с наклоном к собирающему коллектору. Наименьший допустимый угол наклона в глине составляет 0,02, а в песке и подобных ему породах — 0,03.
По типу устройства

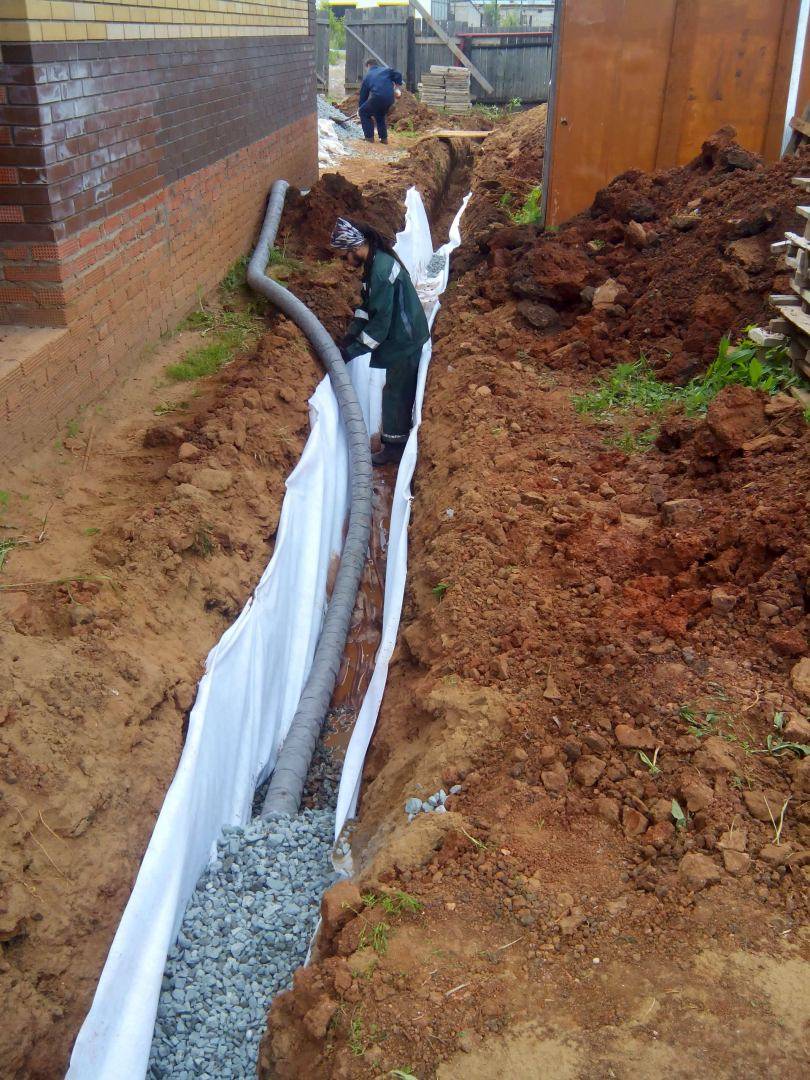

Пристенный дренаж допускается делать как с полимерными трубами, так и с каналами из асбестоцемента. Единственное условие — использование боковых отверстий не более 1,5 мм. Рекомендуется применять трубы из полиэтилена низкого давления, поскольку они упрямее других сопротивляются сдвигам почвы. Углы вертикальной дренажной системы оснащаются смотровыми колодцами, помогающими расчищать засорившиеся трубы. Наиболее низкий пункт служит для подготовки скважины или колодца, через который собранная вода и станет уходить за границы территории.
Расстояние между любой частью пристенного дренажа и самим защищаемым сооружением не может быть менее 1 м. Дренажный колодец обустраивается при помощи рытья котлована, габариты которого должны соответствовать зарываемому резервуару.
Когда воды поступает очень много, а ее естественный уход затруднен, нормальную защиту подвалов гарантирует только сочетание указанных подходов. Внешняя система освобождения от воды подразумевает выкладку труб на полу или небольшое введение их в почву. Во втором случае сеть сбора воды кладут по периметру фундамента, делая для нее более глубокие траншеи, чем внутри.
Использовать внутренний дренаж требуется, чтобы защищать подземные части здания от уже проникшей в них жидкости. Трудоемкость таких работ относительно невелика, но эффективность их тоже меньше, чем у подстраховки снаружи.
Полы в сырых подвалах обязательно поднимают на высоту, равную диаметру труб. К сведению: если строительство ведется в регионе с теплым климатом, дренаж по внешнему контуру экономичнее в плане расходов и трудозатрат. Все дело в том, что становится возможно обойтись траншеями меньшего заглубления. А когда точно установлено, что водоносные горизонты залегают глубоко, получится ограничиться даже желобами для ливневого стока. Для подготовки канавок в слое бетона используют отбойник либо перфоратор.

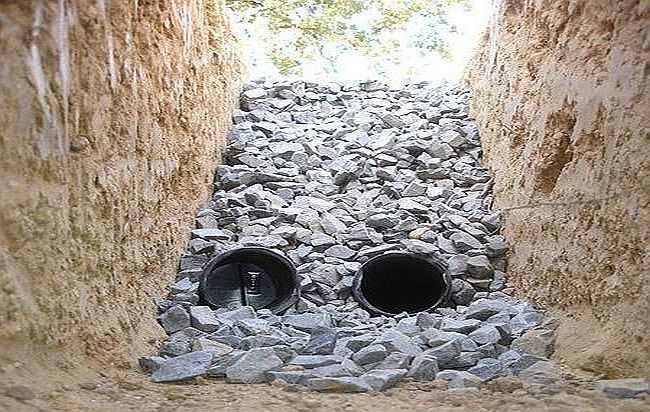

Засыпка труб, отводящих жидкость, производится с использованием гравия или щебенки крупной фракции. Потом готовят бетонную стяжку, проводят гидроизоляцию пола и создают новый полноценный пол. В такой схеме молчаливо предполагается, что сбор жидкости будет производиться внутри цистерн, и что она при помощи насосов или без них (по естественному стоку) станет уходить. При благоприятных геологических условиях отвод жидкости происходит в фундаментные подушки. Сначала в произвольно отобранном углу фундамента роют приямок габаритами 30х33х30 см.
Центр этого самого приямка используется для подготовки скважины диаметром 30-40 мм, доходящей в глубину до 200-300 см. В скважину вводят трубку из пластмассы с двусторонними отверстиями. Верхний конец помогает воде заходить в трубку, а через нижние она просачивается в песок. Но подобная конструкция применима далеко не везде. Лучше заранее консультироваться с инженерами, не допуская ошибок.

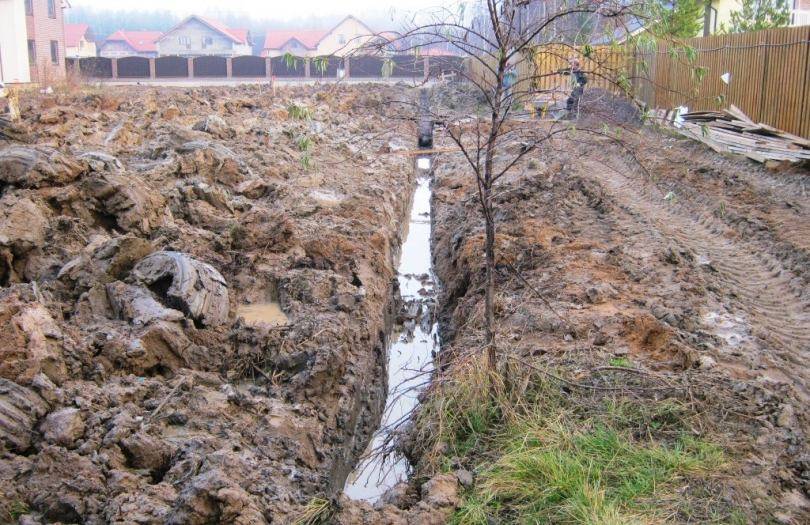

Открытая система
Проще всего своими руками на даче можно сделать дренаж открытого типа. Он подходит для тех территорий, где нужен отвод воды после осадков или таяния снега. Достоинства данной системы – простота устройства и невысокая цена. Для ее осуществления требуется вырыть вокруг жилого строения дренажные канавы, глубина которых должна быть 0.5 м.
С той стороны, откуда поступает вода, траншея должна иметь уклон примерно в 30 градусов для того, чтобы сток воды проходил как можно активнее. Таким образом прокапывается нужное количество канав, которые соединяются в одну, заканчивающуюся колодцем. Далее необходимо проверить, достаточен ли уклон, поскольку если он окажется слишком малым, то в этом месте будет происходить застаивание вод. В подобной ситуации нужно просто изменить уклон сточных рвов, чтобы влага оперативно уходила даже при сильных осадках.
В дренажной системе открытого типа есть один существенный недостаток – непрезентабельный вид. Чтобы это компенсировать, канавы засыпают щебенкой: внизу располагают более крупную фракцию, а вверху – помельче. Материал должен быть достаточно крупным, но для верхнего слоя допустимо воспользоваться щебенкой помельче или галькой.
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Обратите внимание! Поверхностная система в этом случае выполняется нестандартным способом с минимальными затратами, поскольку нет необходимости закупать в магазинах готовые детали. В процессе работы используются подручные материалы.
Простое устройство дренажа участка дачного типа. Технология создания поверхностного дренажа участка своими руками:
Технология создания поверхностного дренажа участка своими руками:

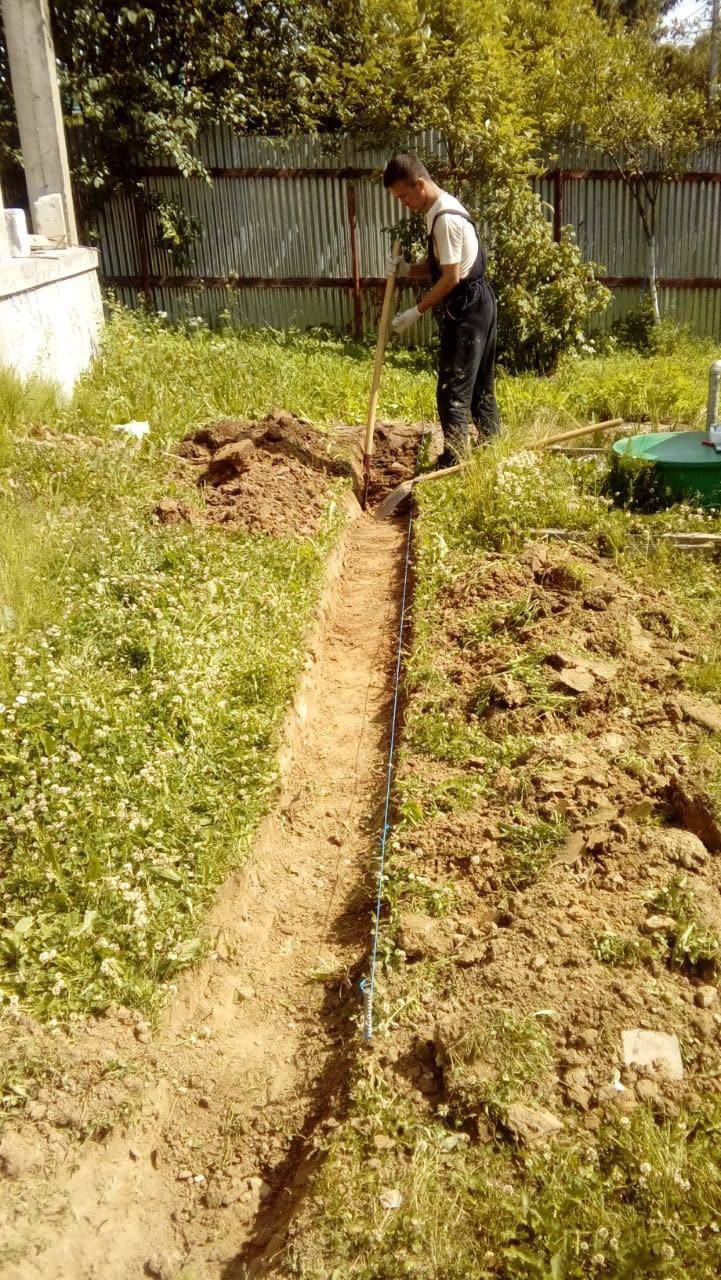

- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.
Защита фундамента дома: последовательность работ устройства ливневой канализации

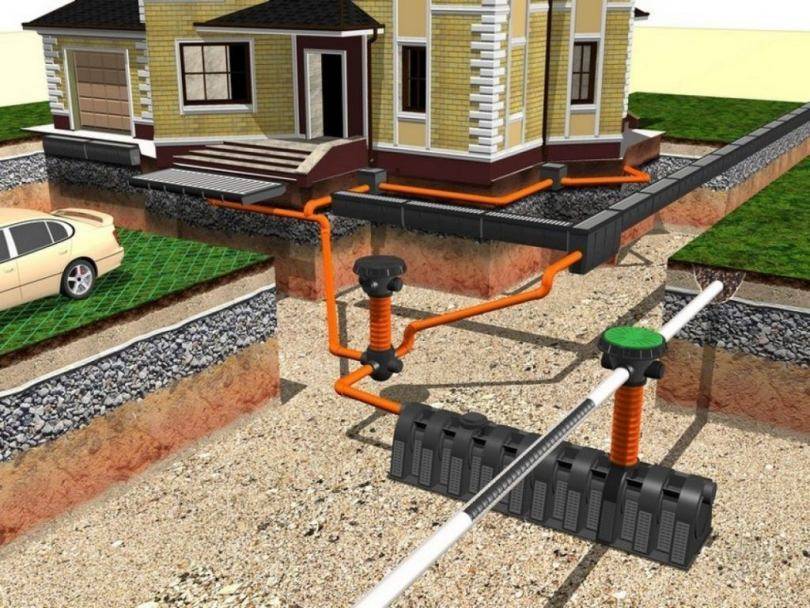

Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Полезный совет! В процессе установки желобов, которые также помещаются на бетонную подушку, рекомендуется использовать строительный уровень. Боковые части этих деталей для надежности можно зафиксировать с помощью бетона.
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Уход и обслуживание дренажной системы
Чтобы дренажный материал дольше и качественнее служил, необходимо предпринять ряд мер:
- траншея должна хорошо укрепляться дополнительным материалом, таким как щебень, песок, дерн;
- трубы должны находиться между вспомогательным материалом, то есть непосредственно с грунтом не соприкасаться;
- можно трубы обматывать специальным материалом, тогда они вообще будут надежно защищены: дренажное качество их при этом не уменьшится;
- вода должна вовремя удаляться, чтобы она не застаивалась в трубах.
Можно сделать вывод, что проведя правильную подготовку местности, верно распределив дренажную систему на участке, можно добиться хороших результатов: как для огорода, так и содержания дома. Не так сложно, оказывается, сделать дренаж своими руками.
Нужно только не полениться сделать план будущей дренажной системы, подготовить материал и инструмент к работе, взять консультацию профессионального специалиста. Тогда дренажная система на участке будет отличным помощником.
https://youtube.com/watch?v=XVe3kWyE4h8
Главные элементы дренажной системы

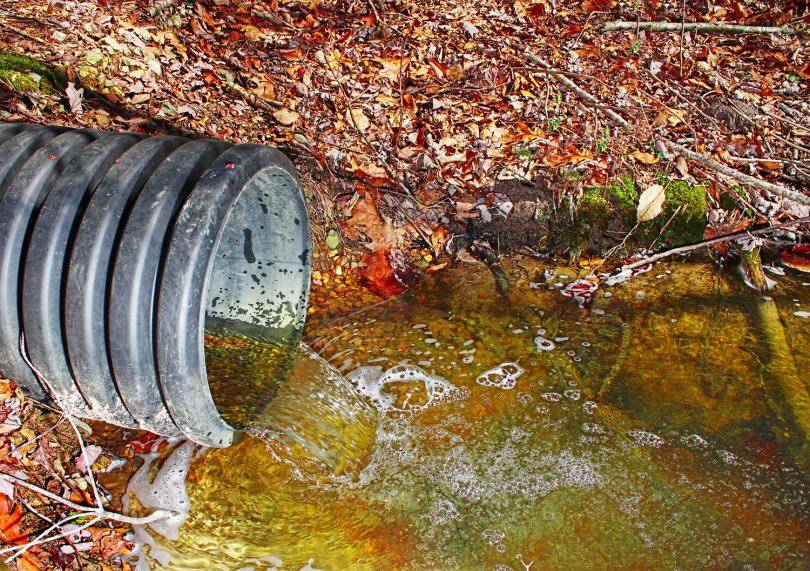

Дренажные трубы
Главным материалом для дренажа являются, конечно же, трубы, поэтому им посвящена отдельная статья «Трубы для дренажа». Ниже мы более подробно опишем остальные материалы.

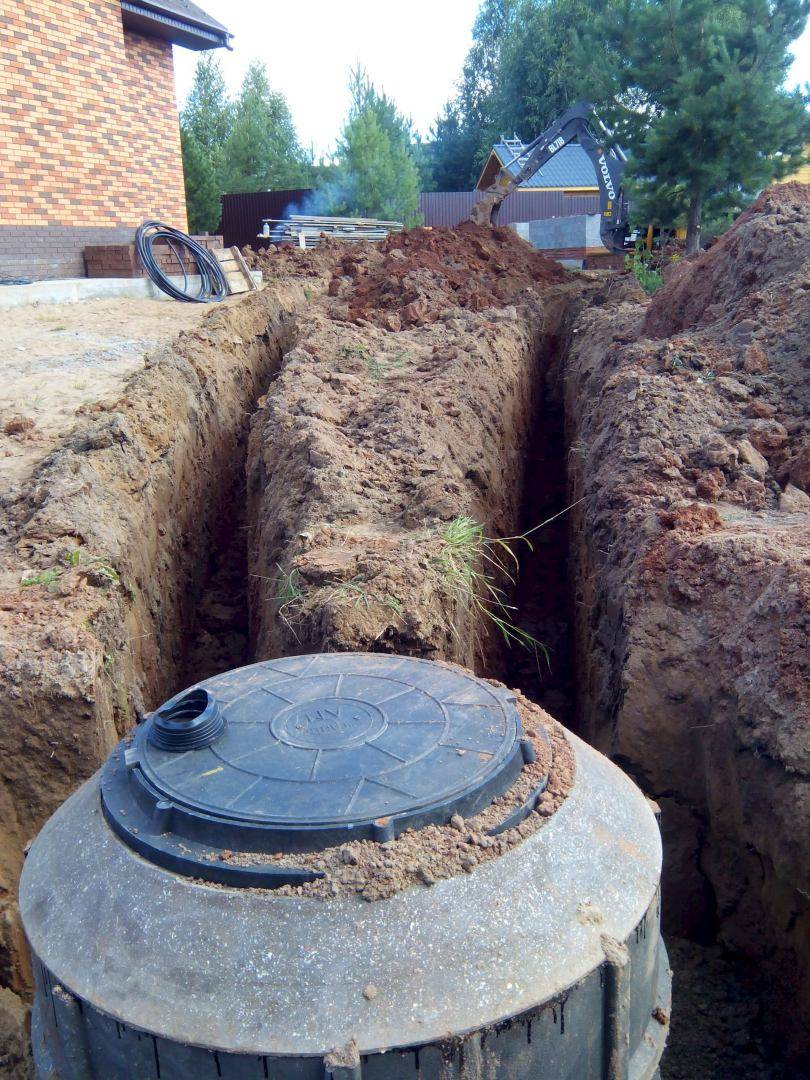

Смотровые колодцы
Колодцы устанавливают с определенной частотой
Пластиковые колодцы для дренажа служат для ревизии и проведения очистки дренажной системы. При необходимости монтируют приемные или перепадные колодцы. При этом придерживаются правил монтажа:
- Следует устанавливать смотровые колодцы в тех местах, где имеются:
- повороты трассы,
- большие расстояния дренажной трубы;
- изменения уклонов дренажной трубы.
2. Нормальным расстоянием на прямых участках между смотровыми колодцами считается расстояние, равное 40 м. Наибольшим же расстоянием между колодцами дренажа может быть расстояние, не превышающее 50 м.
3. Устройство колодцев у выступов зданий, на поворотах дренажа, является необязательным. Но это только в том случае, если расстояние до ближайшего смотрового колодца от поворота, составляет не более 20 м. Если же дренаж делает на участке, расположенном между смотровыми колодцами, несколько поворотов, то устанавливать колодцы можно через один поворот.
4. Глубину заложения отводящих и водоприемных элементов дренажа определяют гидравлическим расчетом в зависимости от заглубления конструкций, которые должны быть защищены. При этом данная глубина не должна быть меньше той глубины, на которую промерзает грунт.
5. Отток воды из дренажей производят, как правило, в водотоки, водосточно-дождевую канализацию или проточные водоемы. При отсутствии возможности оттока воды из дренажа самотеком следует установить насосную станцию, которая будет служить для перекачки дренажных вод.
Дренирующие обсыпки
Дренирующую обсыпку выбирают в зависимости от состава грунта
В зависимости от типа фильтра и состава грунтов, подлежащих дренированию, подбирают состав дренирующих обсыпок:
- Возможно устройство двухслойных или однослойных дренирующих обсыпок.
- При наличии дренажа участка, расположенном в песках средней крупности, когда средний диаметр частиц – около 0,3-0,4 мм и крупнее, крупных или гравелистых, устраивают однослойные обсыпки, используя щебень или гравий для дренажа.
- При условии расположения дренажа в водоносном пласте слоистого строения, супесях, в пылеватых и мелких песках, а также песках средней крупности с частицами, имеющими средний диаметр, меньше, чем 0,3-0,4 мм, устраивают двухслойные обсыпки из песка, который является внешним слоем, и щебня, являющимся внутренним слоем.
Совет от профессионала:
Толщина каждого слоя дренирующей обсыпки обязательно должна быть не меньше, чем 150 мм.
- Используемые для дренирующих обсыпок материалы обязательно должны быть чистыми и содержать по весу не более 3-5% частиц, имеющих диаметр менее 0,1 мм. Щебень и гравий, которые применяются для дренажа всех типов, должны быть только изверженных пород – габбро, базальта, гранита и т.п.
- В поперечном разрезе дренирующие обсыпки могут иметь трапецеидальное или прямоугольное очертание. При помощи инвентарных щитов устраивают обсыпки, имеющие прямоугольное очертание. Без использования щитов, но с откосами в соотношении 1:1, насыпают обсыпки трапецеидального очертания. Рекомендуется двухслойные обсыпки делать прямоугольного очертания, используя инвентарные щиты.
Формы поперечного сечения траншеи: прямоугольная (а) и трапециевидная (б)
