Особенности монтажа и укладки дренажных труб с геотекстилем

Устанавливаем дренажную систему!

Как правило, система дренажа представляет собой разветвленную систему связанных друг с другом труб, которые располагаются вокруг или вдоль защищаемой от влаги постройки или участка. Стекающая по грунту вода поступает в дренажную систему, а точнее в дренажные трубы, поверхностный водоотвод (или их еще называют дрены, а иногда водостоки, водосточные системы, водоотводы или водосливы), которые имеют в стенках отверстия, расположенные по всей окружности трубы на определенном расстоянии друг от друга.

Для сооружения дренажной системы на садоводческом участке минимально необходимо приобрести дренажные пластиковые трубы. Лучше всего, если они обмотаны в фильтр из геотекстиля.  Если вы планируете осушать фундамент или участок расположен в низине, то необходимо дополнительно приобрести пластиковые дренажные колодцы. Для проколов под дорогами и заездами на участки необходимо устанавливать  пластиковые трубы в качестве защиты от засыпания канавы.  Так же вам потребуются в зависимости от почвы мелкий гравий.

Давайте проведем небольшие расчеты для упрощенной схемы дренажной системы. Для стандартного участка в 6 соток будет необходимо 30 п.м. (по периметру) дренажных труб при условии, что придорожная канава сохранилась. В противном случае ее придется восстановить и для создания автомобильного проезда потребуется 3 п.м. пластиковой трубы для канавы. Причина использования пластиковых труб проста – их можно без усилий перемещать по участку без использования дорогостоящей подъемной техники.  Так же потребуется два дренажных колодца диаметром 315 мм для очистки в местах изгибания труб.

Однако, как правило,  профиль участка не скошен к краям и поэтому минимальный вариант будет осушать только края участка. Поэтому потребуется дополнительные дренажные каналы посредине участка. В этом случае удобно использовать дополнительное осушение фундамента. Для этого потребуется 4 дренажных колодца и дополнительно 30 п.м. дренажных труб.

С учетом современных материалов, таких как пластик, полиэтилен и полипропилен, существенно расширились возможности сделать свой быт комфортней. Насколько приятно целенаправленно отводить воду с дорожек, вокруг фундамента, чтобы он не «плавал», создавать запасы воды в нужных местах. Но, к сожалению, многие считают это очень сложной и дорогостоящей задачей. Но это далеко не так. Конечно, если рельеф местности очень сложный, есть рядом лежащие водоемы, фундамент очень глубокий, то потребуется очень точный расчет. Но если шесть соток расположены на достаточно ровной поверхности, то соблюдая довольно простые правила можно сделать своими руками дренажную систему.

Срок эксплуатации полимерных труб более 50 лет. Диаметр их колеблется от 50 до 200 мм, но наиболее ходовыми являются трубы диаметром 100 мм. Эти трубы с большим количеством мелких отверстий обладают целым рядом преимуществ: ребра жесткости позволяют равномерно распределять нагрузки грунта по всей длине трубы, что в совокупности с улучшенными физико-механическими свойствами материала делает практически неограниченным срок их службы; глубина заложения до 10 м; легкие, что существенно облегчает их транспортировку (масса трубы длиной 50 м до 25 кг); легко разрезать обычной ножовкой; дренаж из ПВХ намного превосходит аналогичную систему из ПЭ своими прочностными характеристиками. Увеличение количества отверстий на 1 пог. м изделий способствует более быстрому пропуску, сбору и отводу лишней воды с участка.

Европейские и отечественные производители выпускают трубы под дренаж как без фильтра, так и с фильтрами из геоткани и кокосового волокна. Трубы без фильтра укладываются там, где полностью отсутствует опасность попадания в отверстие песка и ила. Трубы с фильтром из геоткани предназначены для песчаных и супесчаных грунтов; трубы с фильтром из кокосового волокна укладывают в торфяниках, глинах и суглинках. Фильтр предохраняет дренажную систему от заиливания и способствует беспрепятственному проникновению избыточных вод в трубу.

Требования к трубам дренажа

Поскольку дренажная магистраль является одним из наиболее значимых элементов системы, к дренажным трубам предъявляются следующие требования:

• независимо от конструкции и материала изготовления, дренажные трубы должны обеспечивать свободное прохождение стоков;
• обладать высокой механической прочностью;
• внутренняя поверхность труб должна иметь минимальный коэффициент трения;
• магистральные трубопроводы должны иметь широкий диапазон рабочих температур.

Кроме того, дренаж не должен прогибаться под внешними воздействиями, будь то масса транспортируемых стоков или давление грунта.

Дренажные трубы из пластика

Все полимерные изделия, которые применяются для монтажа дренажных систем, выполнены из полипропилена, поливинилхлорида или полиэтилена.

К тому же, они бывают:

• Одно-/двухслойными, количество слоев вводится пропорционально величине плотности почвы.
• Гибкими/жесткими. Первые нашли применение в сложных разветвленных схемах по участку, вторые − в простых проектах дренажа.
• С фильтрующей оболочкой/без нее. Чаще всего, в дренажных трубах предусмотрен ряд отверстий по всей длине. Если же их нет, тогда, воспользовавшись дрелью и тонким сверлом, можно сделать отверстия самостоятельно.
• Гофрированные/гладкие. На рынке строительных материалов можно приобрести трубы, на поверхности которых имеется фильтрующее покрытие – геоткань. Если же оно отсутствует, то обертывание текстилем по периметру трубы можно выполнить самостоятельно, воспользовавшись подручным материалом для его закрепления − тонкой проволокой или веревкой.

Особенности монтажа

Чтобы трубы с геотекстильным слоем прослужили заявленный производителем период времени, необходимо правильно уложить их в подготовленные траншеи. Как правильно укладывать дренажные трубы с защитным слоем?

При выполнении работы необходимо придерживаться следующих рекомендаций:

1. для правильного самостоятельного стока волы необходимо соблюдать угол наклона траншеи в 2° (2 см на погонный метр длины системы при диаметре 110 мм).

Если в силу каких-либо факторов, например, неровности участка, с которого планируется водоотведение, соблюдение данного условия невозможно, то в состав дренажной системы необходимо включить дренажный насос для откачки воды. В противном случае постоянное затопление дренажа приведет к сокращению срока эксплуатации фильтрующего материала;

Рекомендуемый угол наклона в зависимости от диаметра

2. для корректной укладки требуется выкапывать траншеи глубиной ниже глубины промерзания региона, что защитит трубы от низких температур и шириной на 40 см – 50 см больше их диаметра;
3. дно траншеи должно быть максимально выровнено, чтобы избежать образования зоны застоя воды. Бока траншеи можно укрепить любым армирующим материалом, в том числе и геотканью;
4. для распределения нагрузки на обустраивается песчаная подушка и укладывается слой щебня, позволяющего также производить дополнительную фильтрацию;

Последовательность укладки

5. укладка начинается от сборного (дренажного) колодца. В местах смены направления прокладки или места соединения нескольких трубопроводов устанавливаются ревизионные колодцы. При сборке используются специальные фитинги, изготовленные из аналогичного материала;

Колодец для проведения профилактических работ

Соединительные фитинги укрываются геотекстилем дополнительно.

6. укладка труб с частичной перфорацией производится отверстиями вверх.

Как самостоятельно подобрать трубы для дренажной системы с геотекстилем и с высоким уровнем пропускной способности, смотрите на видео.

Защитный слой из геотекстиля имеет толщину до 1,8 мм. По этой причине при выполнении монтажных работ, при транспортировке и хранении требуется быть предельно аккуратным, что бы полностью исключить возможность повреждения фильтра.

В случае образования прорыва геоткани требуется дополнительная фильтрация системы любым наиболее подходящим способом.

Монтаж дренажа вокруг частного дома под ключ

Как выбрать подрядчика

Выбирая подрядчика, необходимо учесть следующие моменты.

• Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
• Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
• Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
• Портфолио. Заказчик имеет право потребовать показать примеры работ.
• Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
• Приемка. Приемку делают после осмотра.

Сколько стоит качественный дренаж под ключ

Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.

Советы и правила по монтажу и укладке

Чтобы система дренирования была эффективной и полностью справлялась с оттоком избытка влаги, при её обустройстве необходимо учитывать ряд правил:

1. Планировать установку дренажного сооружения желательно на этапе проектирования постройки на участке и проводить работы в период закладки фундамента.
2. Не следует применять для дренирования подушку фундамента, а также заглублять дрену в слой, находящийся под ним.
3. Траншею начинают прокладывать с самого высокого места на участке, соблюдая уклон.
4. Чтобы сохранить фундамент от обводнения, не нужно делать уклон в сторону дома.
5. Если участок ровный, начальная глубина рва может быть 1 м, а конечная — 1,5-2 м.
6. Конец траншеи располагают в дальнем углу участка.
7. Для обеспечения хорошего стока жидкости укладывают трубу под углом 3-4 градуса.
8. Дрены лучше использовать пластиковые с перфорацией и дополнительной оплёткой из геополотна либо кокосового волокна. Полимерные изделия не подвергаются коррозии, мало весят и стоят недорого. Отверстия повышают эффективность отведения жидкости, а фильтрующая оболочка предохраняет изделия от засорения, заиливания и продляет срок их службы.

   Специалисты рекомендуют укладывать трубы с кокосовым фильтром, так как благодаря стойкости материала к деформации и появлению плесени, они отличаются особой долговечностью и хорошими функциональными качествами.

9. Для защиты от промерзания системы дренирования и почвы вокруг неё под отмосткой помещают слой утеплителя.

Обустройство дренажной системы своими руками позволит уменьшить затраты на это довольно дорогостоящее сооружение, без которого не обойтись в низменных местах и на участках с плотными глинистыми почвами. Грамотный подход к проектированию и монтажу поможет сохранить фундаменты построек от разрушения, обеспечит сухость в подвалах и на территории двора, не даст грунту потерять свою плодородность.

Принцип работы дренажной системы

Действие дренажа полностью соответствует его основному назначению – отводу лишней влаги на безопасное расстояние. Ошибкой было бы считать, что одна труба, проложенная по периметру дома, может справиться с этой проблемой.

На самом деле это целый инженерно-строительный комплекс, который борется с переизбытком влаги, защищая фундаменты и подвалы, но не пересушивая окружающую территорию.

Пристенный тип дренажа целесообразен в условиях глинистого грунта и суглинков, когда талые, дождевые и грунтовые воды не могут самостоятельно покинуть зону, расположенную вокруг здания. Сложная конструкция из труб, колодцев и отводов удаляет избытки воды достаточно эффективно, несмотря на бюджетную стоимость.

Одна из наиболее простых конструкций пристенного дренажа: монтаж дрен по периметру здания, ревизионные колодцы по углам (иногда достаточно двух), отвод за пределы садового участка (+)

Одна из популярных схем предполагает соединение двух систем – дренажной и ливневой – в зоне накопительного колодца, который обычно находится в самой нижней точке примыкающей к дому территории.

На практике нередко используют вариант, когда дренажный трубопровод врезают в смотровые колодцы ливневой канализации. Однако это возможно лишь при одном условии – если общий объем стоков не превышает нормы, рассчитанные под установленное оборудование.

Если зона слива расположена выше уровня воды в накопителе, приходится устанавливать насосное оборудование. Популярный вариант – погружной дренажный насос, подобранный по мощности.

Существует два варианта обустройства дренажа вокруг фундамента: традиционный и более надежный. Традиционный – это монтаж труб с гравийной засыпкой, фильтром и глиняным замком. Его работоспособность доказана десятилетиями.

Глиняный замок, являющийся одним из важных элементов системы, для увеличения водонепроницаемости утрамбовывают послойно. Он отсекает грунтовые воды от фундамента, создавая таким образом непреодолимый для воды барьер (+)

Более надежный современный дренаж отличается оформлением фундамента. По всей его ширине фиксируют геомембрану, характеристики которой не уступают глиняному замку.

Монтаж геомембраны более экономичен в плане устройства: не нужно выкапывать глубокий ров, подыскивать нужный сорт глины, транспортировать тяжелый груз на стройку, вывозить лишний грунт (+)

Процесс монтажа гораздо проще хотя бы потому, что не нужно делать расчетов и вычислять угол наклона глиняной «пробки». Сейчас практически все схемы пристенного дренажа включают применение геомембраны, потому что это надежно, практично, быстро и эффективно.

Установка дренажных труб своими руками

Основные моменты монтажа дренажных труб

Перед тем, как поставить дренажную трубу необходимо решить несколько важных задач:

• Конфигурация системы дренажа. Для того чтобы подобрать расположение траншей под укладку труб, диаметр последних, протяженность всей системы необходимо знать характеристики почвы и ее структуру, уровень грунтовых вод, средний объем осадков, которые выпадают в данном регионе. Для этого можно заказать справку в отделении земельных ресурсов соответствующего региона. Чтобы произвести точные расчеты дренажной системы, полученные данные лучше передать профессиональным гидротехникам. Они смогут быстро составить проект. Самостоятельно это делать не рекомендуется, так как минимальная ошибка при проектировании может привести к тому, что потраченный материал не даст никакого эффекта.
• Выбор материала, из которого изготовлены дренажные трубы. Наиболее оптимальным вариантом для монтажа закрытой дренажной системы является укладка пластиковых перфорированных труб. Они отличаются легким весом, наличием перфорированных отверстий, долгим сроком службы, простотой укладки. В отличие от асбестоцементных труб, или моделей из керамики, пластиковые не боятся ударов, тогда как первые могут при укладке жать трещину. Главным же достоинством пластиковых перфорированных труб является их цена. Она гораздо ниже аналогичных моделей из асбестоцемента или керамики.

Служат пластиковые трубы более 50 лет даже в самых суровых условиях. Благодаря многослойной структуре внутренняя поверхность трубы способна самоочищаться, что предотвращает появление засоров. Перед укладкой трубу обматывают специальным фильтрационным материалом. В качестве последнего используют коксовое полотно или геотекстиль. Такие материалы стоят относительно недорого и призваны отфильтровывать дренажные воды перед тем, как попадать внутрь трубы. Также это снижает вероятность замусоривания самих отверстий, которое может снизить дренажные свойства трубы.

Этапы монтажных работ дренажных труб

Процесс монтажа:

• Начинают укладку труб с рытья траншей. Их положение на участке определяется строго в соответствии с разработанным проектом.
• Глубина траншеи должна быть ниже уровня промерзания грунта. В противном случае, во время сильных морозов замерзшая вода образует ледяную пробку, которая при сильном таянии снега создаст препятствие для отвода воды с участка. Губина промерзания грунта обязательно должна быть учтена в проекте.
• Ширина траншеи зависит от внешнего диаметра используемой трубы. Она должна быть на 400 мм больше данного параметра с каждой из сторон траншеи. Имея проект на руках, можно начинать разметку участка. Для этого используют капроновую нить и деревянные (металлические) колышки.

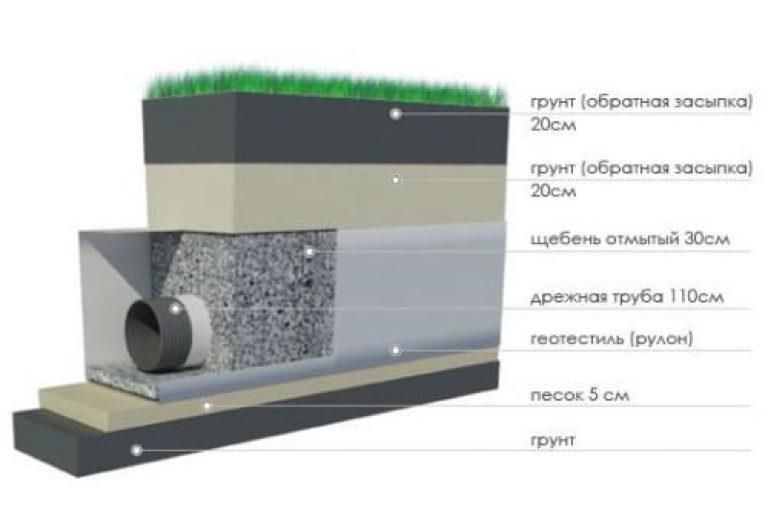

• Днище траншеи отсыпается песком и щебнем. Первым слоем укладывается песок. Его толщина должна быть не менее 100 мм. После отсыпки, его следует тщательно утрамбовать. Сверху песка укладывается слой щебня. Его толщина должны быть не менее 200 мм. Щебень следует также утрамбовать.

• Когда все траншеи подготовлены, можно приступать к прокладке дренажных труб на участке своими руками. Одним из достоинств пластиковых перфорированных труб является простота их обработки. Резать их можно простым ножом. Соединение труб проводится при помощи специальных муфт.
• Укладка перфорированной трубы для дренажа своими руками проводится с углом минимум 3°. Для того чтобы правильно это сделать, следует вычислить глубину залегания начала трубы и глубину залегания ее конца в зависимости от заданного угла уклона. Затем на данных глубинах вбить колья, между которыми натянуть шнур. Он будет ориентиром для укладки. Для обеспечения нужного угла трубы используются различные подкладки.
• В местах крутых разворотов и резких перепадов высот необходимо обустройство смотровых колодцев. Их устанавливают для обслуживания и чистки всей системы.
• В обязательном порядке должна быть установлена точка сброса. Это может быть канализационная система, дренажная система города либо близлежащий водоем. Если таковых в наличии нет, в низшей точке устанавливается накопительная емкость. При ее наполнении вода из нее удаляется.
• После того как система трубопроводов уложена, можно приступать к засыпке траншей. Для начала засыпается слой щебня, а затем слой песка.

Материалы изготовления дренажных труб

При работе в земле в условиях повышенной влажности и среде с умеренно агрессивными химическими веществами, используют материалы изготовления трубопроводов с высокой коррозионной устойчивостью и нейтральностью к большинству химических веществ. Ни один из дешевых металлов не обладает подобными качествами, поэтому при укладке в грунт используют следующие виды трубных изделий: из асбестоцемента, керамики, полимеров, пористых материалов.

Асбестоцемент

Как видно из названия, асбестоцементные трубы выпускают из смеси природного горного асбеста (волокон под названием хризотил с содержанием 20%) и цемента. Их стандартный внутренний проходной диаметр располагается в диапазоне от 100 до 500 мм, длина в зависимости от сечения составляет 3 типовых размера: 2950 — 3950 — 5000 мм (по ГОСТ 31416-2009 на хризотилцементные трубы и муфты).

Для взаимного соединения звеньев трубопровода между собой используют патрубки, имеющиеся на раструбном конце изделий в сочетании с резиновыми кольцами, или муфты, выполненные из асбестоцемента, резины или пластика с аналогичными резиновыми уплотнителями. Для изменения направления асбестоцементных трубопроводов на поверхности используются чугунные отводы, тройники, переходы, но так как их размещение под землей технологически запрещено, при необходимости подбирают пластиковые аналоги с соответствующими размерными параметрами.

Перфорация обычно проводится самостоятельно, ее стандартное исполнение — ряд сквозных отверстий по всей длине трубы диаметром 3 — 7 мм с шагом между прорезями 100 — 200 мм, иногда создают перфорированные щели с применением болгарки и диска по бетону.

Рис. 3 Дрены из асбестоцемента

Керамика

Формы и размерные параметры дренажных труб из керамики регламентированы ГОСТ 8411-74 от 1975 года. Материалом их изготовления является обожженная глина в чистом виде или с различными добавками. Трубы применяются в мелиоративном хозяйстве при устройстве подземных дренажных систем методом монтажа с закрытием стыков фильтрующими материалами.

Основные типы глиняных изделий: гладкостенные, шестигранные и восьмигранные, их номинальная длина составляет 333 мм при разнице в диаметрах от 50 до 300 мм.

Керамические дренажные трубопроводы морально устарели и имеют ограниченное использование (только в народном хозяйстве). Из-за отсутствия фасонных изделий их устанавливают на прямолинейных участках и соединяют между собой пористыми водопроницаемыми оболочками, через которые происходит водозабор или водосток.

Рис. 4 Глиняные дрены

Пористые материалы

Основными компонентами для изготовления дрен с водопроницаемыми стенками являются керамзитостекло или пластобетон. Они не нуждаются в отверстиях благодаря тому, что водоотвод происходит через поры в материале. Приведенные составы для изготовления труб являются не только малоиспользуемыми на производстве, но и скорее эксклюзивными, продукцию сложно обнаружить на отечественном рынке и нет смысла рассматривать ее в качестве элементов водоотводных трубопроводов, используемых в быту и народном хозяйстве.

Полимеры

Трубы из пластических материалов — безусловные лидеры среди аналогов по всем параметрам. Основными материалами их изготовления являются: полиэтилен низкого (ПНД) и высокого (ПВД) давления, полипропилен ПП. Намного реже используют для наружного размещения под землей популярный поливинилхлорид ПВХ или непластифицированный аналог (НПВХ) рыжего цвета.

Для дренажа используются полимерные трубы двух видов: гладкостенные и гофрированные. Последние выпускают промышленным способом многие производители, размещая продольные прорези в стенках между выступами гофры.

Количество щелей может быть различным, как и диаметр, размеры которого доходят до 500 мм (для бытового использования стандарт от 63 до 200 мм), при максимальных длинах труб в зависимости от сечения 40 или 50 м (выпускаются в бухтах). Нередко изделия поставляются в комплекте с геотекстильным полотном, выполненным из полипропиленовых или полиэфирных нитей, смесовых тканей с добавлением полушерстяных или хлопчатобумажных волокон.

Рис. 5 Разновидности двуслойных полимерных дрен

Полипропиленовые трубы

Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:

• Длительный эксплуатационный период и высокая устойчивость.
• Возможность работы в условиях высоких нагрузок и сильного напора в системе.
• Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
• Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
• Низкая степень засорения и заиливания.
• Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
• Идеальное соотношение цены и качества.

Создаём своими руками систему водоотведения

Сначала необходимо разработать план-схему размещения дренажных труб на конкретной территории с учётом уровня подземных вод и типа грунта. Чаще всего применяется разветвлённая схема, в которой осуществляется монтаж на стыках смотровых колодцев. Расстояние между ответвлениями выбирается согласно типу почвы. Так, для песчаного грунта оно составит 45, суглинистого – 20, а для глинистого — 10 метров.

Самостоятельная укладка дренажной трубы начинается с определения конкретного места монтажа. Возможны два варианта размещения: дренаж по периметру всего придомового участка. Позволяет предохранить и зелёные насаждения, и хозяйственные сооружения, и цоколь здания; «пристенная» дренажная система. Укладывается по периметру фундамента частного дома и предотвращает попадание влаги внутрь.

Последовательность этапов монтажных работ выглядит так:

размечается участок, где будут проложены дренажные канавы. Существенно облегчит стартовые действия использование лазерного дальномера

Но делать это необходимо обязательно обращая внимание на скопившиеся после дождя излишки воды. Они наглядно демонстрируют факт сложности водообмена по причине имеющихся преград или повышенной плотности грунта.
готовится дренажная траншея с учётом перепадов высот

Углубление потребуется для беспрепятственного и быстрого оттока воды.

Траншея, в которой будут размещаться трубы, должна быть выкопана с небольшим уклоном в сторону точки сбора воды

• перед установкой дренажной трубы дно рва старательно трамбуется. Затем укладывается фильтрующий материал, края которого должны в обязательном порядке выходить за границы траншеи. Сверху насыпается речной песок, а также щебень различных фракций. Но здесь нужно соблюдать такую последовательность: сначала крупный, а потом средний. Толщина слоя щебня не должна быть больше 20 сантиметров;
• с помощью электролобзика или трубореза нарезаются согласно параметрам схемы элементы дренажа;
• выполняется укладка трубных изделий и стыки соединяются фитингами. Чтобы создать надёжное соединение, стыковочные срезы предварительно нагреваются;
• трубы обёртываются геотекстилем. Места стыков плотно закрепляются верёвкой или тонкой проволокой. Это – очень важный этап, поэтому нужно заранее узнать методику укладки дренажной трубы, обёрнутой геотекстилем. Отличная пропускная способность этого материала позволяет абсорбировать выходящую из перфорации жидкость. Кроме того, геоткань обеспечивает защиту перфорационных отверстий трубы от загрязнения;
• укладка дренажа обязательно производится с уклоном с последовательным соединением между собой концов труб и смотровых колодцев. Последние можно обустраивать двух видов: поглощающие – собранная жидкость возвращается обратно в грунт, и герметичные – когда вода в дальнейшем будет использоваться на технические нужды. Угол уклона дренажных элементов связан со значением их диаметра в обратно пропорциональной зависимости. То есть, чем сечение труб больше, тем уклон меньше;
• в завершение проложенные дренажные трубы засыпаются щебнем и песком. Далее конструкция укрывается лежащими на поверхности краями изоляционного материала, после чего этот своего рода кокон засыпается слоем земли.

В подготовленную траншею укладывают трубы, завернутые в геотекстиль

Особенности выбора

При выборе труб в фильтре геотекстиль необходимо учитывать:

• материал изготовления
• технические параметры.

Подбор материала изготовления

Трубы с защитным фильтром из геоткани преимущественно изготавливаются из пластика. Применяются:

• полипропилен (ПП);
• полиэтилен низкого давления (ПНД);
• поливинилхлорид (ПВХ).

Основными преимуществами данного типа материалов являются:

• длительный период эксплуатации. При правильном подборе и корректном монтаже пластик может прослужить более 50 лет;
• малым весом, что значительно облегчает процессы транспортировки, в том числе и до места установки и укладки;
• устойчивостью к химически активным веществам, которые могут содержаться в воде или грунте;
• устойчивостью к низким и высоким температурам;
• небольшой стоимостью.

Среди недостатков можно выделить возможность деформации при длительном воздействии ультрафиолетовых лучей и сильных перепадов температурного режима.

Дренажные трубы с функцией фильтрации могут быть:

однослойным, то есть изготовленными из одного вида материала и фильтрующей оболочки;

Труба для дренажа из одного материала

двухслойными. Двухслойные производятся из двух видов материалов, как правило, ПНД – внутренний слой и ПВХ – внешний слой.

Труба для дренажа из двух разных материалов и фильтра

Двухслойные трубы отличаются увеличенным запасом прочности и могут использоваться для проведения дренажной системы под дорогами, строениями, автостоянками и иными территориями, отличающимися высоким уровнем нагрузки.

Подбор технических параметров

Следующими параметрами, учитываемыми при выборе труб для дренажной системы, являются:

диаметр, от которого зависит пропускная способность системы. Для организации дренажа на дачном участке рекомендуется использовать трубы диаметром 110 мм, собирающие воду с территории в 5 м. Если требуется обустройство дренажа автостоянки, придорожной территории или любого иного промышленного объекта, то расчет наиболее оптимального диаметра производится профессионалами на основании данных местности и климатической зоны;

Диаметр 110 мм

класс жесткости. Трубы с перфорацией и фильтрующим слоем отличаются по уровню максимально допустимой нагрузки на классы от SN2, которые можно укладывать на глубину до 3 м, до SN 16, предназначенные для монтажа на глубину более 15 м;

Сферы использования труб популярных классов жесткости

вид нанесенной перфорации. Гофрированная труба с геотекстилем может быть перфорирована по всей окружности, по ½ окружности или по 2/3 окружности.

Изделия с полной перфорацией отличаются повышенным уровнем впитывания влаги и преимущественно используются на участках с высоким уровнем расположения грунтовых вод или в районах с большим количеством атмосферных осадков.

Изделия с частичной перфорацией предназначаются для поверхностного осушения участков и в районах с более благоприятным климатом.

Разновидности нанесенной перфорации

Проектирование и сооружение поверхностного дренажа

Системы поверхностного дренирования могут быть двух видов: линейными и точечными. Вторые предназначаются для отвода воды с небольших обособленных участков на территории. Специальные водозаборники точечного дренажа размещают в местах скопления воды. Это могут быть участки под водостоками, в нижней части террас, в углублениях рельефа, на въездных участках и т.д. Такая система считается наиболее простой и не требует составления специальной схемы.

Водозаборники точечного дренажа размещаются в местах скопления воды

Более сложным в проектировании и монтаже является линейный дренаж. Он используется для отвода влаги от зданий, защиты от воды дорожек, въездов, предотвращения смыва плодородного слоя почвы на участке и т.п. Конструкция представляет собой  специально спроектированную систему неглубоких траншей, проложенных под определенным углом, которая проходит по периметру участка и по местам максимального скопления воды.

Перед началом работ составляется проект дренажа участка, который  предполагает наличие магистральной траншеи, для сбора влаги, стекающей в канавы. Заканчиваться она должна в водоприемнике, в роли которого может выступить ливневая канализация или овраг. В процессе проектирования необходимо рассмотреть все места застоя влаги и проложить траншеи от них до магистрального водоотвода.

Необходимо так же правильно рассчитать уклон сооружений, иначе вода не будет стекать по ним. Минимальный уклон дрен в песчаных грунтах должен быть не меньше 0,003, в глинистых – 0,002. Водоприемник обязательно располагается ниже уровня линейного дренажа. Практика показывает, что лучший результат получается при уклоне в пределах от 0,005 до 0,01. Чтобы обустроить поверхностный дренаж участка своими руками, можно использовать два способа:

Открытый. Предполагает наличие открытых траншей, вырытых по схеме дренажа. Стенки сооружений обычно формируются под углом в 30°, что позволяет воде без проблем стекать в канаву. Ширина конструкции составляет 0,5 м и глубина – 0,7 м. Главное достоинство системы – простота в исполнении. Серьезным недостатком считается неэстетичный внешний вид, который портит впечатление от участка. Кроме того ничем не укрепленные стенки траншеи достаточно быстро осыпаются и сооружение приходит в негодность.

Щебневая отсыпка предотвращает разрушение траншеи, но при этом уменьшает ее пропускную способность

Закрытый. Заключается в использовании специальных дренажных лотков, которые укладываются непосредственно в траншеи, а сверху закрываются решетками. Конструкции предохраняют канавки от сползания грунта, решетки не дают мусору попасть внутрь дренажного сооружения. Лотки могут быть бетонными, полимербетонными или пластмассовыми, которые считаются сегодня наиболее популярными за счет своего небольшого веса и исключительной долговечности.

Решетка, закрывающая лоток, может быть выполнена из металла или пластика

Известные марки

Сейчас на отечественном строительном рынке представлен большой выбор дренажных труб. В нашей стране их выпуск осуществляют компании Рувинил, Насхорн, Политек и другие. К популярным маркам труб можно отнести:

1. Перфокор — дрены с двойной стенкой, поэтому они очень прочные. Выпускаются изделия как в бухтах, так и отрезками с классом жесткости от SN4 до SN8. Трубы диаметром от 110 до 160 мм соединяются муфтами ECOPAL без уплотнительных колец.
2. Корсис — гофрированные трубы с двойной стенкой, выпускаемые фирмой Полипластик. Предприятия этого бренда работают не только в России, но и в странах СНГ. Кроме дренов под этой маркой выпускаются фасонные детали для их соединения.
3. Прагма — изделия применяются при строительстве ливневого, коммунального и промышленного дренажа. Для их изготовления используется полипропилен, который выдерживает сильные перепады температур и устойчив к ударам. Кроме того, дрены из этого материала легко режутся и соединяются между собой. Существует возможность монтировать их с ПНД и ПВХ трубами. Монтаж изделий Прагма проводится вручную, что дает явную экономию при строительных работах.
4. Софтрок — изделия производятся по технологии одноименной компании. Перфорированные трубы выполнены с пенополистирольным наполнителем. Укладка изделий проводится без использования щебня, что позволяет сократить время строительных работ и повышает эффективность дренажа.

Среди зарубежных производителей особенно известны Polieco, Uponor, Wavin и Rehau.

Инструмент и материалы

Дренажные трубы

Перед началом монтажных работ убедитесь в том, что у вас присутствует весь необходимый строительный инструмент и материал:

• Тачка.
• Лопата.
• Уровень.
• Ножовка по металлу.
• Трамбовка.
• Дренажные трубы и все комплектующие, фитинги, муфты и т. п.
• Поворотные пластиковые колодцы, предназначенные для дренажа.
• Гравий или щебень.
• Геотекстиль.

Отдельно следует сказать о дренажных трубах. Они имеют два вида: перфорированные и гофрированные пластиковые. Чтобы предотвратить их забивание рекомендуется использовать геотекстиль. Он будет выступать в роли своеобразного фильтра. Особенно его использование эффективно, если преобладающая почва – глина. Геотекстиль защитит систему от заиливания. Наполнитель этого материала ржаная солома и торф. Благодаря этому геотекстиль является экологически чистым и безвредным для окружающей среды. Фильтрация таким методом позволит увеличить продуктивную работу дренажной системы. Но несмотря на это, спустя некоторое время, она будет нуждаться в промывке.
