Глубинная дренажная система: тонкости проектирования и монтажа
Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.
Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м. Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают. Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.
Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.
Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.
Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня
В процессе монтажа дренажной системы выделяют несколько этапов:

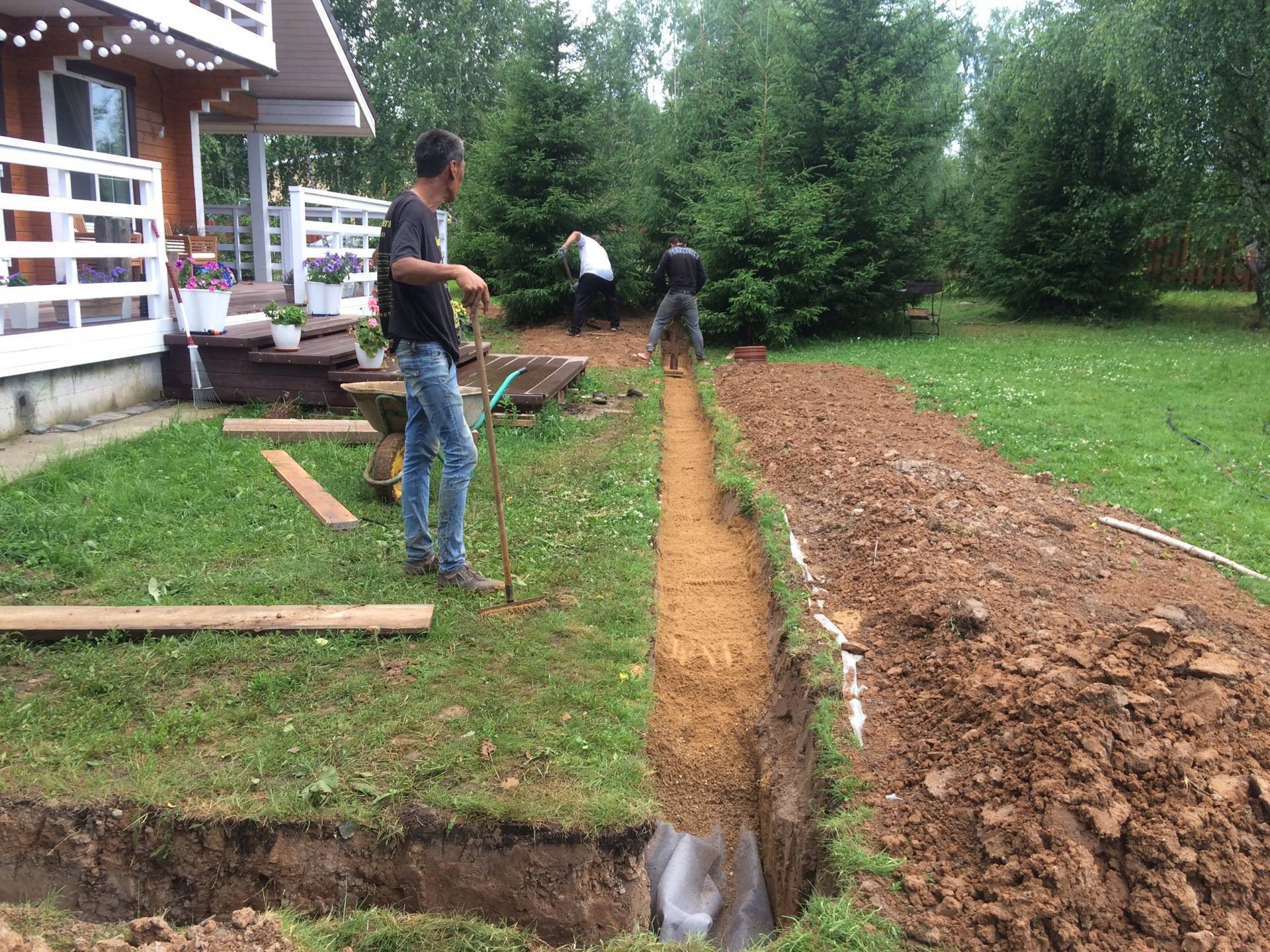

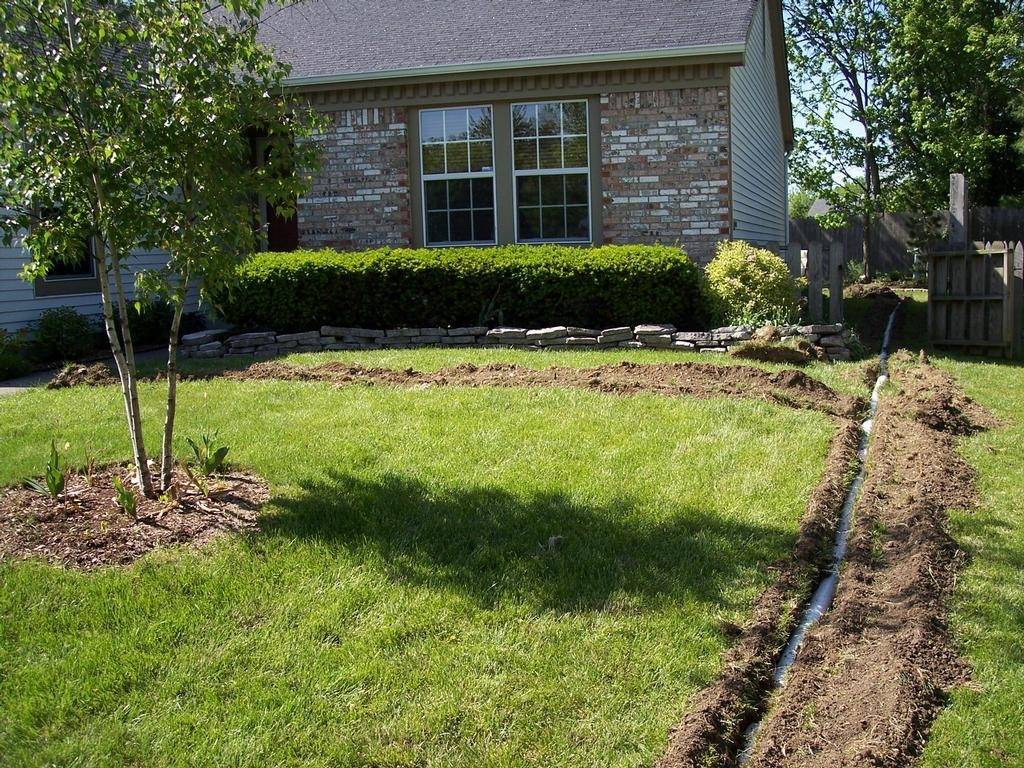

Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
- Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.
Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии
Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.
Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.
Преимущества, недостатки дренажной системы в саду
Правильная дренажная система качественного водоотведения на участке – это решение вопроса наличия лишней воды, там, где ее нужно сравнительно немного. Когда территория переувлажнена, это приводит к неконтролируемому размножению улиток, слизняков, гниению корней растений, повреждению фундаментов построек, размыванию грунта.
Многие смекалистые дачники своими силами делают различные водоотводы, довольно успешно осушая участок.
Главные плюсы дренажа:
- отводит «лишнюю» воду, позволяя культурным насаждениям нормально развиваться;
- в процессе устройства системы становится ясно, нужна она по всей территории землевладения либо только в отдельных местах;
- когда часть воды своевременно отводится с участка, риск подтопления подвала, гаража, фундамента дома сводится к минимуму;
Но есть и минусы:
- создать правильную систему водоотведения под силу не каждому – иногда требуются специальные знания;
- если участок большой, а дренаж нужен на нем везде, на создание конструкции уйдет много времени.
Довольно часто система дренирования участка бывает сложнокомбинированной, ведь рельеф местности может быть каким угодно.
Чтобы не делать дренаж
Устройство дренажной системы — дорогостоящее мероприятие. Если есть возможность обойтись другими мерами, стоит сделать это. К другим мерам относятся следующие мероприятия:
- Устройство ливневой канализации.
- Устройство отмостки (для пучинистых грунтов желательна отмостка утепленная).
- На участках с уклоном устройство нагорной канавы — ров достаточной глубины, которая находится на склоне выше чем дом. Из этой канавы вода отводится ниже участка, в сточную канаву, сбрасывается в овраг, речку, озеро и т.д.
Чтобы края канавы не обсыпались, ее можно засадить влаголюбивыми растениями с мощной корневой системой - Гидроизоляция фундамента. Для устранения капиллярного подсоса влаги поверх готового фундамента укладывают несколько слоев гидроизоляционнго материала, для устранения проблем с сырыми стенами в подвале делают наружную гидроизоляцию фундамента (откапывают на всю глубину и обрабатывают гидроизоляционными материалами). Для большей надежности изнутри стены подвала и/или цокольного этажа обработать проникающей гидроизоляцией типа «Пенетрон».
Если после всех этих мероприятий ситуация вас не устраивает, имеет смысл делать дренажную систему.
Из чего изготавливают желоба
Для изготовления каналов для отведения воды используют разные материалы. Это зависит от размера территории, из чего состоит грунт и условий эксплуатации. Они бывают:
- полимербетонными. Это кварцевая, гранитная смесь на основе эпоксидной смолы. Их преимуществом является: повышенный прочностной порог, намного больше, чем у бетонных конструкций, устойчивость к агрессивным средам и ударным нагрузкам, долгий срок службы, они обладают гладкой поверхностью, поэтому мусор не задерживается в них, обладают пластичностью, что позволяет укладывать их в любой конфигурации. Высокая цена – их недостаток;
- пластиковыми. Они в основном не предназначены для больших нагрузок. Устанавливают их на пешеходных дорожках, детских площадках. Они устойчивы к низким температурам и не реагируют на агрессивные среды. Обладая небольшим весом, их легко перевозят и устанавливают. У них гладкая поверхность, что является препятствием для образования ила. Пластиковые желоба легко режутся, что облегчает монтажные работы;
- бетонными. Этот материал не вступает в реакцию ни с одним из дорожных реагентов.
Правила ухода
Дренажные конструкции будут функционировать исправно долгие годы, если в процессе эксплуатации будут соблюдены основные правила:
- верхний слой грунта должен оставаться рыхлым на протяжении всего времени, чтобы влага впитывалась как можно лучше, а значит, следует исключить перемещение тяжелой техники непосредственно по нему;
- коллекторы и колодцы должны регулярно очищаться от загрязнений, в противном случае обслуживание системы может затрудниться;
- раз в 10-15 лет должна осуществляться чистка трубопроводов.
Смотровой дренажный колодец на повороте
Выбор метода очистки во многом зависит от места расположения дренов и их конструкционных особенностей. Загрязнения из элементов, находящихся на поверхности, можно удалить вручную, не привлекая профессионалов. Если же составные части системы углублены в грунт, то мероприятия усложняются. Для работ может потребоваться специальная установка с чистящим валом, способная устранить отложения с внутренних поверхностей труб.
Для чистки дренажных колодцев может использовать такой насос
Что такое дрены и для чего нужны
Комплекс труб и колодцев
Дрены или трубы водоотведения используются для осушения местности от избыточной влаги, грунтовых или почвенных вод. Система дрен образует дренаж – комплекс труб, которые способствуют сохранению качества почвы, стабильности технических и жилых построек.
Воду в поверхностных слоях грунта или под фундаментом здания на дачном участке необходимо отводить, чтобы:
- Садовое здание не «покосилось», его фундамент не просел
- На площадках и дорожках не оставались лужи из-за застоя воды
- Не произошло подтопления подвалов и цокольных этажей
- Избежать появления грибков на стенах строений из-за чрезмерной сырости
- Не допустить разрушения несущих частей здания или отдельных элементов конструкций под воздействием солей и агрессивных химических соединений, содержащихся в воде
- Предотвратить переувлажнение и промерзание грунта в зимний период, что негативно отразится на всхожести, цветении и плодоношении садовых культур
- Избежать вымывания плодородного слоя почвы на садовых участках с уклоном
Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)
Самое важное при создании дренажа
При создании системы дренажа участка своими руками в первую очередь необходимо продумать её схему, определить наиболее низкое место на участке, где будет располагаться водоприёмный колодец.
Впоследствии, в зависимости от того, какой вид дренажа избран, выкопать траншеи согласно схеме дренажной системы.
В зависимости от типа грунта ширина траншеи может быть от 30 до 45 сантиметров. Наиболее узкие – в песчаном грунте, в глинистых почвах – более широкие.
Траншеи выкапываются с соблюдением постепенного уклона в три-четыре сантиметра.
Правильный уклон – самое важное для дренажной системы. Именно от правильности создания траншеи зависит, будет ли стекать вода в водоприёмник.
Особенности дренажной системы «Softrock»
Как выглядит традиционный дренаж? Это целый комплекс материалов. Элементы обычного дренажа следующие:
- геотекстиль;
- щебень;
- дренажная труба.
Это образный «пирог», из которого состоит обычная дренажная система. Она показывает себя с хорошей стороны. А вот дренажная система «Softrock» выглядит немного иначе:
- гибкая дренажная труба;
- пенополистирольный наполнитель;
- геотекстиль.
Разница сразу видна. Вместо щебня здесь используется пенополистирол. Наполнитель в виде небольших кусочков с каналами значительно эффективнее, чем щебень. Он значительно быстрее отводит воду. Да и огромных фур со щебнем на вашем участке не будет. Вам не нужно заказывать огромное количество щебня, чтобы выполнить монтаж. Благодаря этому значительно сокращается объем работ и трудоемкость. Кроме того, монтаж можно выполнить самостоятельно, без особых навыков.
Чтобы соорудить конструкцию,в ход идут дренажные блоки, собранные на производстве. Он состоит из гофрированной трубки, наполнителя, а также сетки или ткани, удерживающей наполнитель. Используемые трубы Ø50 и 110 мм. А если говорить о готовом дренажном блоке «Softrock», то он имеет общий диаметр 150 и 300 мм. Одна готовая секция достигает размера в 3 м.
Продление срока службы дренажа
Дренажная система засыпного типа способна эффективно функционировать 5-7 лет, когда как глубинная и открытая осушительные конструкции с качественными трубами позволяют забыть о проблеме переувлажнения на 50 лет. Но это возможно при условии периодического обслуживания сети.
Выделяют 4 правила по уходу за системой.
- На участке, где расположены трубы, не должна проезжать крупногабаритная техника – дорогу для нее следует прокладывать отдельно.
- Регулярное рыхление земли улучшит ее водопроницаемость, что обеспечит хорошую работу системы.
- Раз в 2-3 года следует производить промывку труб под сильным напором воды, очищая их от частиц глины, ржавчины.
- Земляные работы по монтажу следует проводить на влажной земле.
Выполняя простые советы, можно продлить срок службы оборудования и избежать ремонта.
Причины установки дренажной системы
Если территория земельного участка ровная, а почва плодородная и впитывает воду, то вам несказанно повезло. В данном случае в дренаже нет необходимости.
Осушение дачного участка требуется в следующих случаях:
- Участок расположен на глинистой почве.
- Низкое месторасположение территории.
- Дачный домик стоит на склоне или у подножья возвышенности.
- Для региона, где построена дача, характерны частые и проливные дожди, снегопады.
- Грунтовые воды протекают на расстоянии менее 3 метров от поверхности земли.
О чрезмерной влажности почвы судят по стоящим лужам и растительности. Так, в заболоченных местностях растет осока, камыши.
О необходимости дренажа убедитесь лишний раз, проведя опыт. Выкопайте яму глубиной 700 мм, а спустя 24 часа посмотрите, не собралась ли там вода. Если да, то дренаж на дачном участке обязателен.
Отвод воды с кровли
Материал кровельного слива разнообразен: сталь, медь, сталь с полимерным покрытием, алюминий и т.д. Особенной популярностью пользуется пластик. Он экономичен, устойчив к повреждениям, является шумоизолирующим материалом, герметичен, легок как в весе, так и в монтаже.
Для правильного конструирования кровельного слива понадобиться:
- Кронштейн металлический;
- Шпилька со специальной гайкой;
- Регулируемое крепление;
- Кронштейн желоба;
- Наконечник;
- Муфта соединительная;
- Колено;
- Заглушка воронки;
- Заглушка желоба;
- Угловой элемент;
- Воронка;
- Соединитель желоба;
- Желоб водосточный;
- Труба водосточная.
Количество и тип каждого элемента зависит от периметра кровли и количества перекачиваемой жидкости, т.к. слишком мощный водоотвод нерационален с точки зрения финансовых затрат, а слабый — не будет справляться с поставленной задачей. Необходимо найти оптимальный вариант. На рисунке указаны необходимые размеры, характерные для средней полосы России.
На заметку! Чтобы уменьшить затраты на приобретение расходных материалов вы можете изготовить желоба самостоятельно. В домашних условиях можно сделать бетонные элементы, воспользовавшись специальными формами для заливки.
Монтаж дренажной системы
- Установка колодца для сбора воды. Желательно использовать готовый полимерный бак, но возможен вариант железобетонного колодца из специальных колец.
- Выкапывание траншей под укладку труб. Выемка грунта осуществляется на 20-30 см ниже планируемой отметки глубины укладки дренажной трубы с соблюдением уклона 0,5-0,7% для свободного оттока воды.
- Устройство песчаной подушки. Слой песка около 10 см засыпать в траншею и хорошо утрамбовать. Этот этап очень важен, в периоды заморозков и оттепелей песок предохраняет трубы от сдвигов и разрушения.
- Застил геотекстилем. Следить за тем, чтобы края ткани обязательно выходили за пределы выкопанной и подготовленной траншеи.
- Засыпка гравием или щебнем. Под укладку труб достаточно толщины 10-20 см.
- Установка смотровых колодцев. Их необходимо расположить на поворотах труб и через каждые 50 метров прямого участка, в случае укладки дренажа вокруг дома колодцы будут на каждом углу здания. Рекомендуются к установке пластиковые модели диаметром 300 мм.
- Укладка труб.
- Засыпка трубы. Слой промытого гравия насыпать поверх трубы, закрыть нетканым геотекстильным материалом и зафиксировать полиэтиленовой бечевкой.
*Замечание. Этап укладки труб можно пропустить в том случае, если предусматривается вариант устройства мягкого дренажа. Траншея в таком случае полностью засыпается щебнем, гравием или битым кирпичом в качестве фильтрующего материала, поверх укладывается дерн.
Качественно и грамотно установленная система водоотведения на участке поможет исключить проблемы с излишней увлажненностью почвы и постоянным скоплением луж на садовых дорожках и клумбах.
Для легкого устройства дренажа участка, дренаж садовых насаждений, дренаж фундамента рекомендуем использовать — Дренажные системы SoftRock
Как выбрать подходящие дренажные трубы для отвода грунтовых вод
Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером
В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).
Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления
Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.
Керамические трубы
Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.
В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой
Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.
Плоские трубы из полимеров обладают высокой прочностью
Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.
Переходной элемент для подключения к трассе со стандартным круглым сечением
Приобретение дренажных труб: цены, параметры изделий, предложения рынка
| Производитель/Модель, артикул | Диаметр, мм | Цена, руб. | Примечание |
| ООО «Баустоф Дренаж» | 110, 160, 200 | 65-190 | Однослойная конструкция, ПНД. |
| Европласт/20008 | 63 | 45-52 | 4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м. |
| Европласт/20001 | 90 | 57-63 | Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной. |
| Европласт/21005 | 110 | 112-123 | Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров. |
| Европласт/20052 | 160 | 358-424 | Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м. |
| Европласт/20052 | 160×40 (ширина х высота) | 81-87 | Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м. |
| FDplast | 110 | 92-95 | Перфорация, класс жесткости 8 SN. |
| ТехПромРесурс | 200 | 230-240 | Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м. |
Доставка дренажа по России
Доставка дренажных труб Softrock от ближайшего склада в Ногинске до объекта, на котором планируется осуществлять монтаж, составляет 50 рублей за километр. При объединении нескольких заказов возможно предоставление скидок. Если вы хотите заказать дренаж и оформить доставку по Москве и Московской области, обратитесь к нашему специалисту.
Оплата осуществляется наличными или по безналичному расчету. В первом случае оплата происходит на месте, по факту получения стройматериалов. При оплате безналичным расчетом заказ отправляется после того, как необходимая сумма поступит на наш счет.
Преимущества:
Система Softrock имеют очень длительный срок службы;
способны хорошо огибать препятствия;
выгодная стоимость продукции;
дренаж без щебня отличается стойкостью к воздействию низких температур, что очень важно для большинства регионов нашей страны;
недорогая укладка дренажной трубы.
Все вопросы, касающиеся приобретения и особенностей эксплуатации дренажных систем, вы можете задать по телефону +7 (499) 647-40-37 (Москва).
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.
Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.
Для дренажной системы часто используются трубы с фильтром из геотекстиля
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:
- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.
Пример устройства ливневой канализации
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.
Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
