Дренажные трубы для отвода грунтовых вод: виды, цены, производители и технология монтажа

Советы по экономии

Советы по экономии при устройстве дренажной системы идут от противного. Т,Е, сводятся к тому, что лучше потратить средств на грамотное устройство дренажа, нежели на последующую перестройку дома.

• Всегда перед устройством дренажной системы должны производиться геологиеские изыскания! Это позволит сделать работающую систему с первого раз и не переделывать ее в последствии.
• Выбирайте либо кокосовые фильтры, либо качественный геотекстиль. Не поленитесь ознакомиться с его характеристиками при покупке;
• Вместо дешевого известнякового щебня лучше использовать гранитный, который не размоется водой впоследствии.

Производители дренажных труб – особенности, по какой цене купить

Виды и параметры для выбора дренажных труб

Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримые преимущества – долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды стекают в трубопровод и беспрепятственно перемещаются к водосборникам самотеком.

В устройстве подземного дренажа чаще всего используют пластиковые трубы с заводской или самодельной перфорацией. Реже применяются трубы из керамики или чугуна, слишком тяжелые для самостоятельно укладки

Дренажная система, собранная из современных материалов, способна служить до полувека. Главное – правильно ее смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонтов.

Еще одно преимущество полимеров – относительно невысокая стоимость, т.к. готовый дренаж получается недорогим, практичным и долговечным.

При выборе дренажных труб лучше отдать предпочтение двухслойным изделиям с ребрами жесткости. Благодаря равномерному распределению нагрузки трубопровод служит дольше и надежнее. Пластиковые дренажные трубы не ржавеют, не гниют и препятствуют образованию осадка на стенках (+)

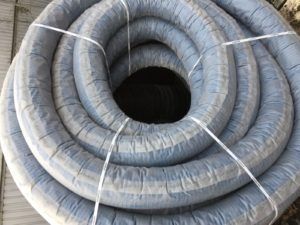

Отличное решение – труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиливаются.

Альтернатива дренажным трубам – обычные канализационные. Из них легко можно изготовить дренаж своими руками — для этого достаточно просто просверлить отверстия в изделиях, а сверху их обернуть геотекстильной тканью.

Кроме перфорированной дренажной трубы для устройства закрытой системы потребуются смотровые и поворотные дренажные колодцы, коллекторный колодец, геотекстиль и щебень или подобный засыпной материал с высокими фильтрующими свойствами

Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а если необходимо отводить влагу от большого участка или воды слишком много, лучше выбрать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.

«Перфокор»

Основное назначение перфорированных полиэтиленовых изделий этой модели – сборка высококачественных и эффективных дренажных систем. Дренажная труба гибкая имеет двойную стенку: белую гладкую внутри и черную гофрированную снаружи. Благодаря этому трубы для дренирования «Перфокор» отличаются повышенной устойчивостью к агрессивным атмосферным явлениям. Изделия полностью соответствуют нормам, которые прописаны в специальных технических стандартах.

Соединение дренажных труб выполняется с помощью различных отводов, тройников, муфт и переходников. Монтаж дрен диаметром 11-16 см может выполняться посредством муфтового соединения, не используя при этом уплотнительные кольца.

Как избежать ошибок при укладке дренажной трубы

Ошибки, при прокладывании дренажной системы могут привести к застою воды в ней, недостаточному осушению участка и новым проблемам с избыточной влагой. Возникают эти проблемы вследствие следующих причин:

1. Слишком большое расстояние между дренами. Трубы должны располагаться друг от друга на расстоянии не более, чем 10 м на глинистых участках и 50 м — на песчаных.
2. Отсутствие уклона. Если все трубы расположены строго горизонтально и нет угла уклона в сторону водосборника, вода будет застаиваться в дренах.
3. Большое количество колодцев. Расстояние между смотровыми колодцами должно превышать 50 м, иначе они будут мешать функционированию системы.
4. Поверхностное расположение. Если неправильно рассчитать глубину залегания труб, они могут оказаться над водой. В этом случае вода не сможет стекать в дренажную систему.

Если есть сомнения в правильности проектирования дренажной системы, лучше заранее обратиться к специалисту.

Какие лучше?

Для ливневки

Для сбора поверхностных вод идеально подойдут гладкие трубы из пластика с минимальным коэффициентом жесткости (например SN2).

Не стоит переплачивать за изделия с высокими прочностными характеристиками. Гофра здесь тоже не нужна.

Для отвода подземных вод

Для отвода подземных вод максимально удачным будет выбор гофрированной многослойной трубы с перфорацией и защитой в виде кокосового фильтра. Да, это изделие- не самое дешевое на рынке. Зато такая труба 100% убережет ваш фундамент от разрушения, а соответственно от гигантских финансовых затрат.

Выбирать трубу следует обязательно исходя из параметра SN.

Зачем нужны дренажные трубы для отвода грунтовых вод — нюансы, принцип работы

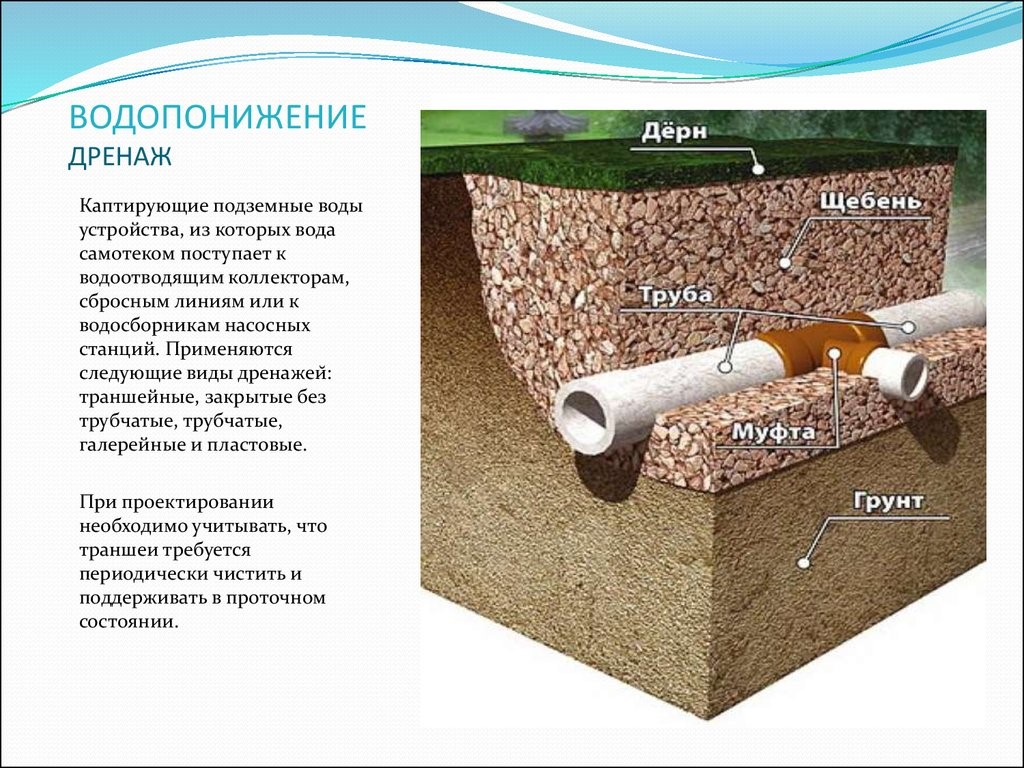

Главным назначением любой дренажной системы является осушение земельного участка путем удаления избытка влаги, которая образуется:

• После обильного дождя;
• Снеготаяния. Нередко талые воды становятся причиной наводнения, и требуется их оперативный отвод;
• После полива;
• Из-за высоких грунтовых вод.

Отвод избытка воды

Избыток влаги приводит к:

• Гибели растений. Излишняя влага снижает количество кислорода и питательных веществ в почве, без которых рост растений приостанавливается либо вообще прекращается;
• Деформации садовых дорожек и грядок;
• Просадке здания из-за размягчения грунта.

Монтаж системы, состоящей из дренов нужного диаметра, соединяемых под определенным углом, позволяет избежать всех перечисленных негативных явлений. Благодаря ее наличию производится своевременный отвод грунтовых вод, а также другой влаги, скопившейся на участке.

Отличительной особенностью дренов является наличие специальных отверстий, располагающихся с заданным шагом. Эти отверстия используются для сбора избыточной влаги и передачи ее до заранее выбранного места.

Специальные отверстия гарантируют отвод воды

Работа по сооружению дренажной системы

Открытые системы легко чистить

Прежде чем приступить к работе, нужно определиться с необходимостью создания и характеристиками данной системы. Обустройством занимаются после того как будут установлены:

• особенности участка;
• глубина залегания грунтовых вод;
• характерный состав грунта;
• изменения рельефа, наличие залежей камней или уклонов.

Существуют дренажные системы открытого и закрытого типа. Многие владельцы загородных домов обустраивают открытые сооружения в виде каналов и специально построенных сборников воды.

Их главное преимущество – доступность для чистки. Подземные системы предусматривают наличие не только качественных надежных труб, одной из важнейших составляющих являются дренажные колодцы.

Начало работ по сооружению дренажной системы загородного дома связано с изучением всех деталей, проведением геологических изысканий и составлением проекта. В соответствии с полученными данными будет определена глубина траншей, их точное расположение, выбраны наиболее подходящие модели дренов.

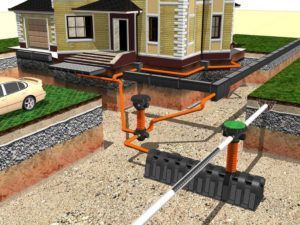

Дренажная система

Все сделанные подкопы должны быть нужной глубины (дно траншеи расположено ниже уровня промерзания почвы), иметь ширину, превышающую диаметр трубы, уклон, установленный в зависимости от расположения угла дома или дренажного колодца по отношению к линии горизонта. Начинается монтаж с подготовки траншей:

1. В соответствии с утвержденным планом копают канавы нужной глубины, обеспечивая необходимый уклон.

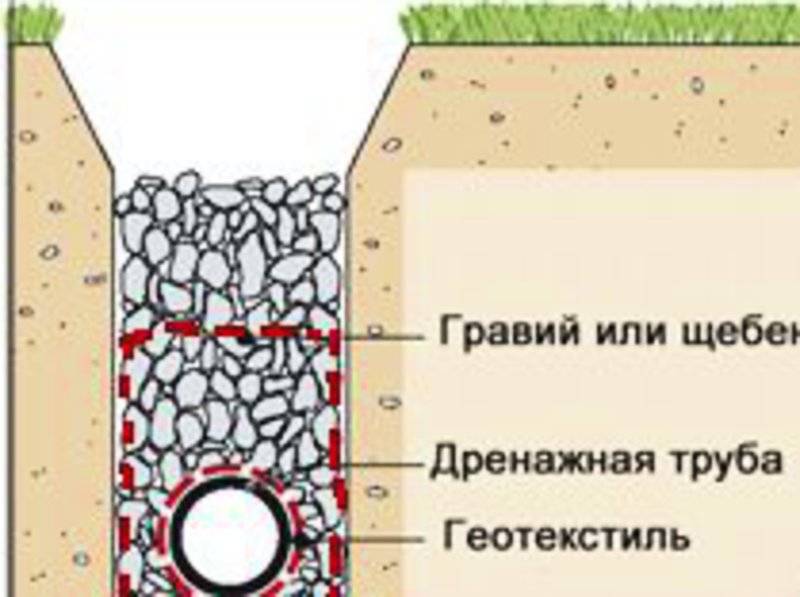

2. На дне каждой из них стелят геотекстиль, выполняют отсыпку крупнофракционным гравием толщиной не менее 20 см, поверх которой укладывают дренажные трубы с готовыми отверстиями для самоочистки. Сверху трубы также засыпают гравием или щебнем, после чего заворачивают в свободные края геотекстиля.
3. Все составляющие скрепляются меду собой посредством муфт, установленных на концах изделий. Приступить к монтажу можно после того, как будет подтверждено завершение работ по обустройству колодцев. Подробнее об обустройстве дренажной системы смотрите в этом видео:

Каждая составляющая часть системы оснащена эффективным фильтром, позволяющим собирать в дренажных отсеках отфильтрованную воду.

Ее используют вторично для полива или орошения садового участка.

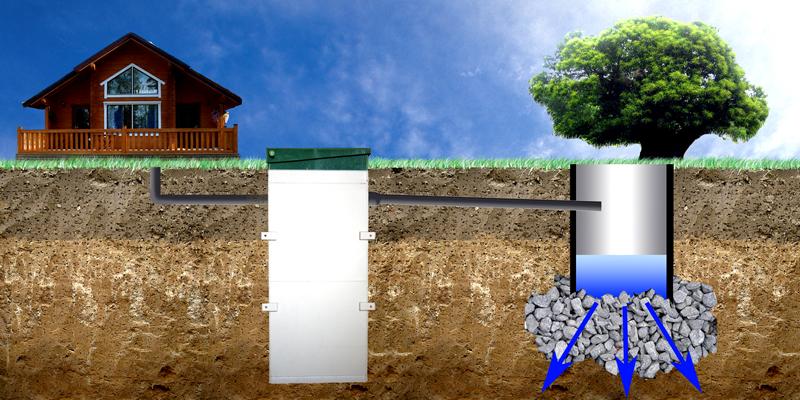

Обустройство такой системы требует наличия специального водоема, созданного искусственным путем, и оснащения труб дренажной системы клапанами, предупреждающими обратное движение воды.

Эффективность системы гарантируют смотровые дренажные колодцы, с помощью которых можно контролировать процесс очистки и уровень накопившихся сточных ливневых вод.

Что такое дренажная система, какие виды дренажей сущесвуют?

Дренажные системы – разумное решение проблемы негативного влияния грунтовых и ливневых вод. – это инженерное решение, которое отводит и собирает подземные и отфильтрованные воды, которые накопились под землей, или под или рядом c любыми строениями. Если на участке переувлажненая почва, для нормального строительства и выращивания растений необходимо создание комплекса гидротехнических сооружений, которые будут способствовать отводу лишней воды. Данный комплекс представляет собой дренажную систему. Благодаря её работе предупреждается избыточное скопление поверхностных вод, а также устраняется процесс переувлажнение почвы. Для анализа необходимости дренажа нужно учесть гидрологические факторы. Дренажи деляться по видам на поверхностный дренаж, глубинный и вертикальный. Дренажная система – это широко разветвленная система дренажных труб, которые взаимосвязаны и расположенные вдоль или вокруг постройки, которую они защищают от влаги, или проложены по всей площади осушаемого участка. Вода, которая стекает по грунту, попадает в дренажную систему, и попадает в трубу. Труба в своих стенках имеет большое количество отверстий, диаметр которых составляет 1,5-5 мм. Отверстия сделаны почти на всей площади дренажной трубы, на небольшом расстоянии друг от друга. Как правило выполняют обратную засыпку дренажа для этого используют гравийный щебень и песок. Вода, которая была собранная дренажными трубами, поступает в водоприемник или в специальный водоприемный колодец, котрый так же является частью дренажной системы. Если применять дренажный колодец, то его нужно копать в самой низкой точке дренажа, можно учитывать особенности рельефа участка, но при незначительном перепаде высот, дренажный колодец может быть помещен в любой точке участка. Лишние почвенные воды (верховодка) могут навредить не только растениям сада, но и фундаменту дома, а также проложенным дорожкам и отмосткам. Большое количество воды может скапливаться в области фундамента здания. Замерзнув зимой скопившаяся вода может повредить фундамент или деформировать дорожки. Любые виды дренажа противостоят таким процессам. Качественно установленная система дренажа не дает возможности грунтовым водам подняться на высокий уровень к основанию дома.

Качественный сделанный дренаж наравне и совместно с гидроизоляцией, системой вентиляции защищает каждое подвал здания от повреждений, которые связанны с образованием плесени, мерзлотой и большой влажностью и подтоплением. Правильно сделанная дренажная система предотвращает затопление подвалов и цокольных этажей. Пренебрегать дренажной системой на участке тоже нельзя, так как высокая влажность способствует нарушению аэрации почвы и может привести к их заболачиванию. Многие растения из-за большой влажности могут засохнуть.

Перед началом освноения участка следует выбрать нужный вид дренажа и заранее позаботиться о создании дренажной системы.

Поверхностный дренаж.

Поверхностный дренаж самый простой вид дренажа. Поверхностная дренажная система собирает воду с водостока и участка. Собирая и отводя воду, выпадающую в виде атмосферных осадков, она снижает переувлажнение. Делать систему данного вида проще всего. Для этого не нужны масштабные земляные работы. Поверхностный дренаж ещё называют ливневым дренажем, и подразумевает создание точечных и линейных водоотводов. Точечный дренаж необходим для локального сбора воды. Это может быть сбор стекающей с крыши воды, либо воды из-под поливных кранов. Линейный дренаж предназначен для сбора воды на большой территории.

Вертикальный дренаж.

Вертикальная дренажная система это вид дренажа состощих из нескольких колодцев, обычно размещенных около здания. Собранная ими вода при помощи специальных насосов отводится с территории участка.

Дренажную систему обустроить не так уж и сложно, однако затруднения возникают при её проектировании. Составление проекта требует специальных инженерных знаний и умений. Поэтому самостоятельно проектировать дренажную систему не стоит. Лучше доверить проведение работы опытным специалистам. Для правильного проведения мероприятий необходимо специальное гидротехническое оборудование. Это относится ко всем видам дренажей.

Как выполнить дренажную систему на своем участке

По типу дренаж может быть закрытым или открытым. Закрытый подразумевает использование перфорированных труб, вкопанных в землю, открытый же выполняется при помощи лотков, которые можно закрыть декоративными решетками.

Разберем в общих чертах, как можно выполнить оба этих вида дренажа своими руками. Для того, чтобы уважаемому читателю был понятнее алгоритм всей работы, мы представим несколько фото примеров с объяснениями.

Открытая дренажная система и алгоритм ее монтажа

Фото	Выполняемое действие
	На каждом лотке, которые соединяются между собой посредством специальных замков, указано направление потока воды. Эту стрелку игнорировать нельзя. В противном случае придется чистить открытый дренаж по несколько раз в год
	В конце магистрали устанавливается специальный пескоуловитель, где и будет оседать вся грязь, попавшая в дренаж. Особенно это актуально, если слов будет производиться в канализацию
	Посредством монтажного уровня выводим необходимый уклон дренажной трубы в сторону водосброса. Оптимальным считается уклон в 1-3 см/м
	При необходимости поворота канала дренажа отмечаем необходимую область, которая выпиливается при помощи болгарки
	Последним этапом прикручиваем декоративную решетку, которая выполняет и функцию защиты от крупного мусора и листвы, на специальные кронштейны, которые идут в комплекте.

Поняв в общих чертах, как монтируется открытый дренаж, можно переходить к засыпной системе.

Удаление излишней влаги из почвы засыпным способом

Фото	Выполняемое действие
	Для начала нужно выкопать траншею по тем отметкам, где необходимо проложить дренажную трубу. Слишком широко копать ни к чему – это приведет лишь к перерасходу щебня
	Траншею можно вывести за пределы участка в сточную канаву. Если же такой возможности нет, придется оборудовать дренажный колодец

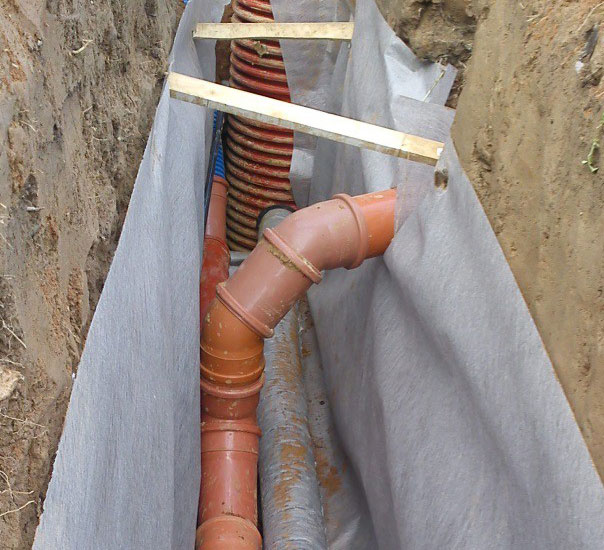

	Укладываем на дно траншеи геотекстиль и насыпаем небольшой слой щебня. В нашем случае можно было и не использовать подсыпку, т.к. будет укладываться перфорированная дренажная труба уже имеющая оболочку из геоткани, но мы решили, что щебень не помешает

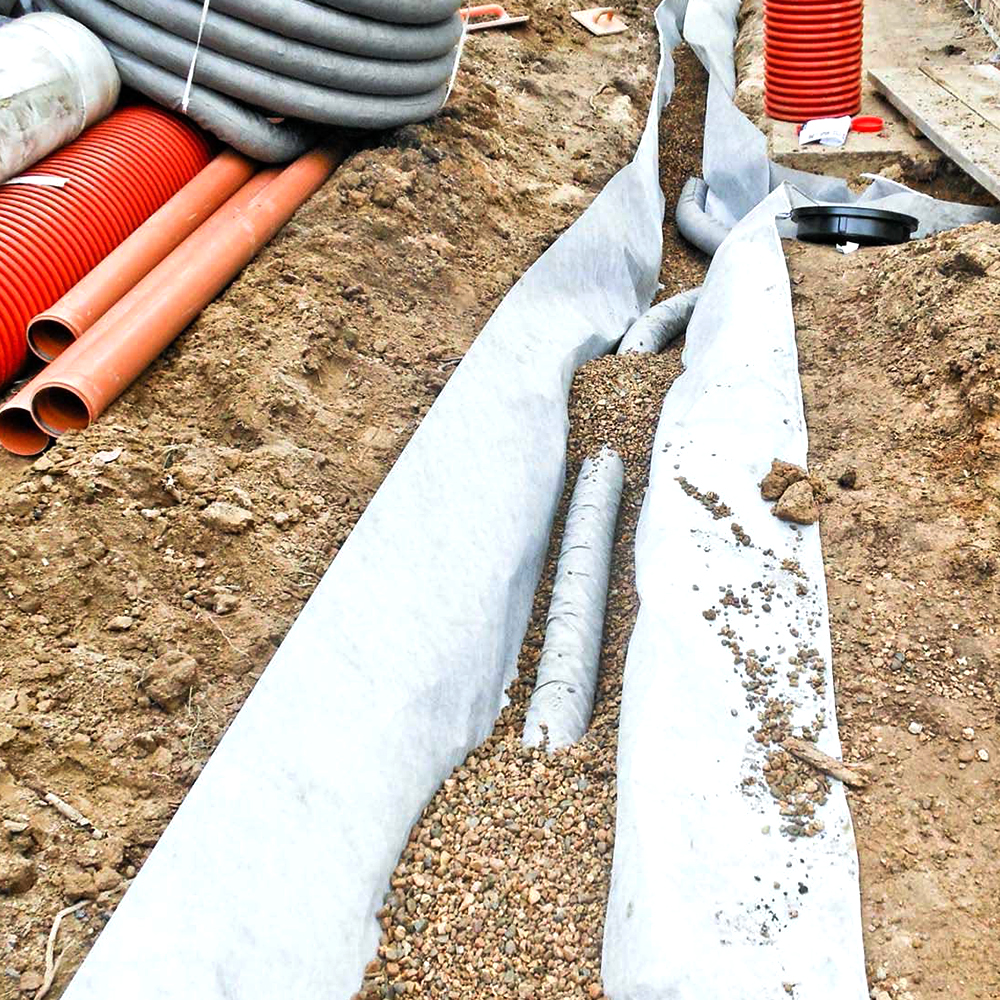

	Аккуратно укладывается дренажная труба, которая соединяется со сливом в колодец. Для этого можно использовать простые саморезы
	После произведенной работы снова насыпаем слой щебня, закрываем геотекстилем и присыпаем грунтом. Для того, чтобы скрыть место прокладки дренажной магистрали можно использовать дерн

Получается, что устройство дренажа на участке – не столь уж и сложный процесс, который вполне по силам выполнить домашнему мастеру своими руками.

Статья по теме:

Трубы «Корсис»

Изделия используются при обустройстве ливнестока и безнапорной канализации. Процесс изготовления осуществляется с использованием высококачественного полиэтилена в строгом соответствии с определенными стандартами. Также имеют двойную стенку, при этом все модели имеют черную гофру снаружи, а внутри гладкая оболочка может быть белого или желтого цвета.

Соединение в систему выполняется с использованием фасонных компонентов «Корсис». При этом на изделиях большого диаметра уже приварены раструбы, поэтому для сборки необходимо подобрать лишь уплотнительное кольцо. При соединении труб небольшого диаметра используется муфта «Корсис» и два резиновых кольцевых уплотнителя.

Большая часть труб для дренирования «Корсис» производится группой «ПОЛИПЛАСТИК», предприятия которой расположены на территории России, Казахстана, Украины и Белоруссии.

Разновидности изделий

Принцип работы дренажных труб

Дренажные трубы или дрена — это емкости, которые служат для отвода лишней влаги с какого-либо участка земли.

Дренажные системы из труб — считаются более современными и удобными, потому что располагаются под землей, не нарушают внешний вид участка и не служат причинами травм.

Дрена бывают двух видов: собирающие влагу и отводящие.

• Первый вид отличается наличием перфорации — небольших отверстий, через которые вода из грунта попадает в дренажную систему. Такие трубы прокладывают под углом по периметру участка или на всей его площади. Они несут избыток воды к дренажным колодцам.
• Отводящие дрена не имеют перфораций. В них вода попадает не из грунта, а из дренажного колодца. Они не собирают влагу, а отводят ее из колодца в специально предназначенные для этого места. Часто такими местами служат специальные коллекторы или рвы, естественные водоемы и выгребные ямы.

Есть трубы, которые не только собирают воду, но и фильтруют ее.

Некоторые виды грунта, например, содержащие щебень, сами по себе обладают фильтрующей способностью. При таком грунте в дренажную систему попадает чистая вода, и не обязательно устанавливать дрены с фильтрами.

В другом случае, например, если грунт состоит из глины или суглинка, трубы без фильтра будут быстро выходить из строя.

Зачем нужны дренажные трубы

Таблица дренаж для разных грунтов

Если трубопровод уложить неправильно, например выше уровня промерзания грунта, то зимой он замерзнет. Здесь есть 2 варианта — либо укладывать трубы ниже данного уровня, либо хорошо их утеплять. Сведем данные о рекомендованных типах дренирующих труб в зависимости от видов почвы в таблицу.

Тип Грунта	Вид дрен
Щебеночный	С перфорацией без фильтрующего материала
Песчаный	Любой вид с обязательным использованием фильтра
Глинистый	Можно использовать трубы из любого материала, можно без фильтра, но с обязательной подсыпкой щебня
Суглинок	Обязательно использование геотекстиля либо кокосового волокна.

Таблица зависимости расстояний между дренирующими участками от вида почвы и глубины заложения дрен приведена ниже:

Глубина дрен,м	Расстояние между дренами,м
Легкие грунты	Средние грунты	Тяжелые глинистые грунты
1.8	18-22	15-18	7-11
1.5	15.5-18	12-15	6.5-9
1.2	12-15	10-12	4.5-7
0.9	9-11	7-9	4-5.5
0.6	6.5-7.5	5=6.5	3-4
0.45	4.5-5.5	4-5	2-3

Обслуживание

Дренажные трубы необходимо периодически проверять на скопление грязи внутри и чистить по мере необходимости. Для этих целей создаются смотровые колодцы. Ревизию следует производить не менее одного раза в год. После проливных дождей, затоплений и наводнений проверять дренажную систему стоит внепланово.

О том, что трубы пора чистить может свидетельствовать застой воды в смотровом колодце. Здесь же скапливается грязь, ил, песок.

Очистку планово проводят 1 раз в 3 года, если система установлена правильно и имеет нужные фильтры. В противном случае — чистят по мере необходимости. Существуют два вида очистки дрен: механический и гидродинамический.

1. В первом случае с помощью пневмоустановки дробят твердые загрязнения и механически извлекают всю грязь.
2. Во втором — промывают систему водой и воздухом под давлением с помощью компрессора и насоса. Второй способ более затратный, но и более надежный.

Виды и технические характеристики

Элементы соединения дренажных труб между собой

Дренажные трубы соединяются с помощью специальных фитингов. Устройство дренажа может быть представлено двумя системами: открытой и закрытой. В первом варианте предусматривает комплекс канав и траншей для отвода воды. Вторая система имеет подземную укладку труб, где элементы между собой соединяются фитингами.

Виды фитингов для дренажных труб:

• Универсальный;
• Заглушки;
• Универсальный тройник;
• Поворотный тройник;
• Переходная муфта;
• Крестовина;
• Переходной тройник.

Соединение труб возможно за счет выступающей части на торцах труб. Прокладка канализации выполняется фасонными частями из пластика. Данные элементы хорошо загерметизированные и отлично пропускают жидкость.

Фитинги имеют множество преимуществ использования. Отмечают легкость, гибкость, герметичность. Муфты мало весят, поэтому не утяжеляют систему. При этом разнообразие соединительных элементов позволяет делать различные разводки. Работать с фитингами просто, все процессы легко выполняются своими руками. При этом уложить трубы можно на неровную поверхность.

Тройник используют для скрепления нескольких веток дренажа. Также так можно подсоединить трубу к колодцу. Можно создать цельную систему на большом участке. Переходной тройник применяют для труб разного размера. Поворотный вариант позволит смонтировать систему дренажа по названием «елочка».

Выбор дренажных труб

Дренажные трубы различаются по стоимости, удобству применения, материалу изготовления и наличию фильтров. Самые дешевые и наименее применяемые на данные момент трубы — асбестоцементные.

В последнее время становятся популярными поливинилхлоридные (ПВХ) трубы и трубы из полиэтилена, изготовленного под низким давлением (ПНД).

ПВХ трубы стоят меньше, но изготавливаются без перфораций. Их либо применяют в качестве отводящих, либо проделывают отверстия самостоятельно. Обмотки для таких труб также не предназначены, но фильтр можно добавить самостоятельно, всего лишь обмотав дрены слоями геоткани или кокосового волокна.

Полиэтиленовые трубы имеют ряд преимуществ:

• Они достаточно гибкие и уложить их можно под любым углом, их легко сгибать и можно даже прокладывать на склоне.
• Кроме того, ПНД трубы для дренажных систем, помимо гофрированной стенки, имеют специальные перфорации, необходимые для поступления воды внутрь трубы. Такие дрена бывают двухслойные, обмотанные геотканью или кокосовым волокном. Выбор труб зависит от предпочтений хозяина участка и его финансовых возможностей.

Для монтажа дренажной системы рекомендуются ПНД трубы.

Дренажная и ливневая канализация

Ливневая канализация служит для сбора и водоотведения атмосферных осадков с кровли здания и защищает поверхность отмостки здания от попадания влаги на поверхность фундамента. Основной задачей дренажной системы является дренирование или осушение индивидуального участка от лишней воды.

Устройство ливневой канализации

Некоторые застройщики, в целях экономии денежных средств и материальных ресурсов, пытаются объединить эти две системы в одно. Делать такое объединение категорически запрещается, так как при выпадении сильных атмосферных осадков дренажная и ливневая системы быстро переполняются, и может произойти подтопление постройки.

Трубы для дренажа участка классифицируются по материалу изготовления:

Асбоцементные с дренажными отверстиями шириной до 5 мм, расположенными в шахматном порядке в верхней части трубы с шагом от 100 до 200 мм в зависимости от категории грунта на участке.
Керамические, изготовленные из обожженной глины с различными добавками. Из керамики изготавливаются популярные трубы для дренажа участка с внутренним диаметром от 50 до 300 мм и длиною 333 мм. Наружная форма поверхности может иметь вид цилиндра, шестигранника или восьмиугольника.
Полимерные из полиэтилена различной плотности, полипропилена (ПП) или поливинилхлорида (ПВХ). Диаметр полимерных труб составляет от 10 до 630 мм, длина может быть 6 или 12 м. Полимерные трубные изделия легко режутся, их можно сваривать при помощи специальных паяльников и собирать дренажный трубопровод любой протяженностью.
Пористые материалы из пластобетона или керамзитостекла с отличительной способностью пропускания воды через поры стенок трубы. Относятся к самому дорогому виду дренажного трубопровода с неограниченным сроком службы.
Трубы для ливневой канализации. Ливневый дренаж выполняется из чугунных, полимерных или бетонных труб

При прокладке ливневой канализации важно правильно подобрать диаметр дренажной трубы, чтобы не возникало переполнения приемного колодца. В индивидуальном строительстве для ливнёвки применяются трубы диаметром 100 мм.

Все виды труб для дренажа объединяет их способность свободного проникновения грунтовой воды вовнутрь дрен и стекания по уклону в водоприемник.

Ознакомиться с видами труб можно:

Свойства дренажных труб

По техническим характеристикам трубы для дренажа и ливневой канализации могут быть:

1. Одно- или двухслойные. Однослойные дренажные трубы – это типичные дрены с внутренней гладкой поверхностью и наружными водоприемными отверстиями. Трубы дренажные гофрированные относятся к двухслойным конструкциям с дополнительной структурой из ребер жесткости, способствующих равномерному распределению нагрузки от веса грунта. Стенки гофры имеют вид гармошки, что придает им эластичность и подвижность. Двухслойные трубы имеют увеличенный срок службы, правда, обходятся значительно дороже своих однослойных аналогов.
2. Гибкие и жесткие. Гибкие дренажные трубопроводы изготавливаются из полимерных материалов, используются для организации поворотов дренажной системы без переходных и угловых элементов и предназначены для расположения непосредственно на поверхности участка. Жесткие дрены обладают значительно большей прочностью, могут укладываться на прямолинейных отрезках системы водоотведения.
3. Гладкая голая поверхность и дренажные трубы с фильтром из геотекстиля или кокосового волокна. Дрены с фильтрующим покрытием предназначены для поверхностного расположения и имеют большой срок сохранения очищающих способностей.

Гофрированная дренажная труба с перфорацией
