Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

  • Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
  • Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
    Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

  • Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
  • Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
    Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
  • Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
  • Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).
    Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Виды систем осушения грунта

Осушительная система

В зависимости от того, где располагаются дрены, выделяют два вида дренажных систем: глубинные и поверхностные. Решение, какую из них выбрать, принимают в зависимости от поставленных задач по отведению воды.

Основное назначение разных видов представлено в таблице.

Разновидность системы водоотведенияДля каких целей лучше использовать
Для каких целей лучше использовать Поверхностны (открытые) Отвод выпавших атмосферных осадков, излишков влаги от чрезмерного полива или технологических процессов, связанных с выливанием воды
Глубинные (закрытые) Понижение уровня воды в грунте, отвод застоя избыточной влаги в равнинной местности и в низинах
Засыпные Не используются трубы, подходит для осушения грунта после обильных сезонных осадков

Поверхностный дренаж

Точечные и линейные элементы по водоотведению

Эта система водоотведения сооружается чаще всего по периметру зданий, строений, сооружений или в местах слива водоотводов. Поверхностный дренаж бывает:

  1. Точечным или локальным. Располагается в конкретных локациях, куда заведомо будет стекать много воды
  2. Линейным. Используется для большей площади и может иметь вид водоотводных лотков и каналов, оборудованных защитными ливневыми решётками и пескоуловителями

Как правило, оба типа конструкции используются в комплексе, образуя единую дренажную систему на участке возле строений.

Для промышленного производства дренов поверхностного типа используются:

  • бетон
  • пластик (полипропилен или полиэтилен низкого давления)
  • полимербетон

Глубинный дренаж

Дренажный колодец

Представляет собой совокупность дрен, которые вкапываются в грунт на глубину ниже глубины залегания подошвы фундамента. Трубы направляются под углом к естественным либо искусственным водоёмам (колодцам или резервуарам).

Если местность с уклоном, то дрены укладывают по направлению от более высокого участка к низине. На ровной территории наклон создают за счёт разной глубины траншей для труб.

Нормативы следующие:

  • для песчаного грунта – понижение уровня на 3 см вниз каждые 100 см длины
  • для суглинистых и тяжёлых глинистых – 2 см вглубь каждые 100 см расстояния

Принимать излишнюю воду призван дренажный колодец. Основные типы конструкции собраны в таблице.

Вид колодцаХарактеристики
Водоприёмный Аккумулирует избыток влаги, который поступает через систему труб. Воду из него откачивают насосом или просто используют для полива растений.
Поворотный Устанавливаются в местах крепления двух разнонаправленных дрен. Кроме прямого назначения их используют для ревизии состояния и заполненности всей системы.
Поглотительный Применяется, когда средние слои грунта воду задерживают, а нижние, напротив, могут поглощать влагу. Обычно они состоят из лёгкой песчаной почвы. Отличаются большим, чем другие колодцы, диаметром и глубиной установки. Способен выдержать ограниченный объём воды.

Раньше водоприёмные колодцы имели вид больших монолитных резервуаров из бетона, кирпича или даже бетонных колец. Сейчас применяют пластик, который обшит геотекстилем или дренажной обсыпкой.

Засыпной дренаж

Метод укладки дренов «ёлочкой»

Для обустройства такого типа дрены не оставляют полыми внутри, а засыпают грунтом с более высокими фильтрационными свойствами. Внутренняя поверхность труб при этом обшивается геотекстилем.

В качестве естественного дренажа используют:

  • песок
  • щебень
  • гравий
  • галечник

Дрены в глубинной и засыпной системах располагают чаще всего:

  • «ёлочкой» (в центре идёт основная сточная труба, к которой присоединяются ответвления по бокам)
  • «змейкой»
  • параллельно
  • в форме трапеции

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Как сделать колодец из бетонных колец

Для колодца необходимо приобретать железобетонные кольца, которые производятся из влагоустойчивого бетона. Размеры и диаметр колец подбираются исходя из вида и предназначения колодца. Но необходимо учитывать, что глубина их залегания должна быть не менее двух метров.

Бетонные кольца выпускаются различных размеров (высотой от 10 см до 1 м и диаметром от 70 см до 2 м), так что подобрать изделие не составит труда. Для колодца обычно выбирают кольца высотой 50-60 и диаметром 70-150 см. Их вес в зависимости от размера колеблется в пределах 230-900 кг.


Бетонные кольца одно за другим опускаются в заранее вырытую яму и устанавливаются друг на друга

Безусловно, такой вес не невозможно поднять одному, поэтому придется пригласить одного-двух помощников. Устанавливать конструкцию можно двумя способами. Если диаметр кольца позволяет поместиться внутрь человеку, то его можно просто поставить на землю, а затем приступить к выемке грунта изнутри.

Кольцо будет давить собственным весом на землю и постепенно проседать по мере выкапывания из-под него грунта. Таким образом можно установить все кольца, накладывая их друг на друга и скрепляя между собой скобами из металла.

Второй вариант – сначала выкопать котлован, ширина которого должна быть примерно на 40 см больше, чем диаметр колец. Если грунт мягкий, дно нужно засыпать гравием слоем 15-20 см, а затем опустить кольца из бетона. При этом способе, если изготавливается ревизионный или накопительный колодец, желательно устанавливать нижнее кольцо с глухим дном.


После установки бетонных колец на место, необходимо тщательно загерметизироать все щели битумом. В перекрытии можно сделать смотровое окошко для визуального осмотра колодца

Если дна нет, то его нужно будет сделать самому. Для этого нижняя часть колодца заливается бетонным раствором с армированием. При установке поглотительной конструкции, дно емкости оборудуется фильтрующей системой, так как было описано выше. Все стыки между кольцами промазываются цементно-песчаной смесью, а затем после высыхания, герметизируются битумно-полимерной гидроизоляцией.

Далее от колодца выкапывается траншея для труб, но прокладывать их не спешите, поскольку сначала придется выполнить еще одну достаточно трудоемкую работу – проделать отверстия в бетоне для подключения труб. Это можно сделать при помощи перфоратора и победитовых или алмазных коронок по бетону. Они имеют разные диаметры, поэтому подобрать нужный размер несложно, однако стоимость их достаточно высокая.

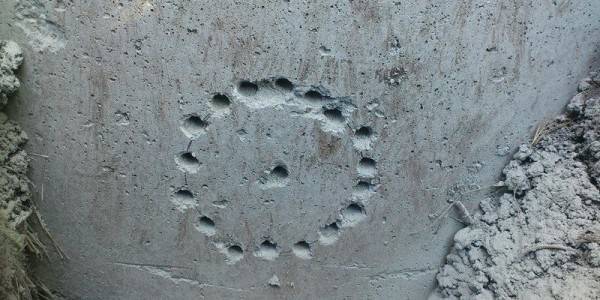

Если в хозяйстве не нашлось коронки по бетону, а тратить деньги на ее покупку вы не хотите, можно прибегнуть к другому более дешевому способу. В том месте, где предполагается сделать отвод, приложите трубу и очертите карандашом круг необходимого диаметра. По контуру проведенной линии просверлите перфоратором сквозные отверстия.


Отверстия просверливаются сверлом по бетону с шагом 1-2 см друг от друга, одно делается в центре круга

Направьте лом в центральную дырку и начинайте ее потихоньку разбивать, как отверстие расширится, возьмите большой молоток или кувалду и доведите процесс до конца. Теперь можно подвести трубы и надев на них защитные резиновые уплотнители, вставить в проделанное отверстие. Места ввода также промажьте битумом. Установите перекрытие.

Бетонный колодец со всех сторон засыпается щебнем, на высоту примерно 50 см, а затем насыпается до самого верха глина и хорошо утрамбовывается. Такая глиняная подушка предотвратит просачивание воды и продлит срок службы колодца.

Предназначение и принцип работы фильтрующего колодца

Фильтрующий колодец применяется как природный очиститель для сточных вод. Его используют при отсутствии канализации и возможности вывести бытовую воду в водоем, предназначенный для таких отходов.

Картинка поясняет схему функционирования такого колодца

Система очистки бытовых вод довольно простая.

Вода из дома попадает в септик или отстойник, где оседает часть тяжелых частиц. Частично очищенная вода по трубе выводится в емкость.

Фильтрующий колодец для септика применяется не только как место отвода воды, но и как дополнительный фильтр, где заканчивается последняя стадия очистка и жидкость всасывается в грунт. Если объём бытовых отходов не более 1 кубического метра в сутки, то на участке монтируется очистительная емкость, как самостоятельное сооружение. В обратном случае он выполняет функцию обработки вод.

Сооружение монтируют на расстояние 30 метров от источника питьевой воды.

Установка фильтрующего колодца

В первую очередь, следует учесть, что очистительный колодец подходит только для определенных видов грунта.

Песчаный грунт, торф, рыхлых грунт горных пород, которые содержат немного глины, являются отличным местом для полного функционирования природного фильтра. Фильтрующий колодец в глине не будет в полной мере выполнять свои функции, так как глина по своей сути, очень плохо пропускает воду. Для грунтов, которые слабо очищают и впитывают жидкость, существуют другие способы очистки воды.

Кроме того, грунт также влияет на площадь сооружения и на срок его службы. Эффективность работы фильтра достигается за счет глубины размещения грунтовых вод, которые должны находиться на полметра ниже, чем колодезное дно.

Совет. Фильтрующий колодец при высоком уровне грунтовых вод устанавливать не стоит, так как у воды будет отсутствовать возможность всасываться в землю. Также стоит учесть глубину промерзание грунта зимой.

Фильтрующий колодец состоит из:

  • перекрытия;
  • стенок (бетон, кирпич, покрышки, пластиковые бочки);
  • донного фильтра (щебень, кирпич, шлак, гравий);

Под донным фильтром подразумевают насыпь на дне высотой около метра. Крупные частицы укладываются посередине, а мелкие по периметру.

Пример донного фильтра из камня

Сточная вода перед попаданием в очистительную емкость, находится в септике. Далее она по трубе перемещается в колодец.

Расстояние между септиком и фильтрующим колодцем должно составлять 20 см.

Стенками для колодца может служить бочка, кирпич, камень, стандартные бетонные кольца и покрышки. Главное, чтобы они имели отверстия диаметром до 10 см и располагались в шахматном порядке.

Фильтрующая емкость должна быть оснащена вентиляционной трубой диаметром 10 см. Над уровнем земли труба должна находиться на высоте около метра.

Стандартные размеры современных фильтрующих емкостей составляют 2 метра в диаметре и 3 метра в глубину. По форме они строятся квадратные или круглые. Через несколько лет после начала эксплуатации фильтра для сточных вод и появления первых проблем, каждый задает себе вопрос как восстановить фильтрацию фильтрующего колодца.

И перестает пропускать воду в грунт. Для замедления этого процесса специалисты рекомендуют установить несколько отстойников для воды. А при сильном заиливании вызывать машину ассенизатор.

Делаем такой колодец из подручных средств: из кирпича и покрышек

Для монтажа фильтрующего колодца из кирпича выкапывается большой котлован. Устанавливается опалубка и обкладывается кирпичом. Камень ложится на небольшом расстоянии. На дно емкости засыпается дренажный слой. А сверху закрывается деревянной или пластиковой крышкой.

Пример колодца из использованных шин

Дешевым и доступным вариантом считается создание фильтрующего колодца из покрышек. Чаще всего для этой цели выбираются автомобильные и тракторные шины. Такое сооружение не долговечное, но способно более 10 лет прослужить на благо окружающей среды.

Процесс обустройства емкости довольно простой.

В начале выкапывается яма по диаметру покрышек и засыпается щебнем толщиной около 30 см. Остатки кирпича и шлака также подойдут. Кроме того, щебнем засыпается пространство между покрышками. В верхней покрышке вырезается дырка для трубы. Для обеспечения гидроизоляции с внешней стороны автопокрышки оборачиваются плотным полиэтиленом или рубероидом.

Установка фильтрующего колодца является обязательным для любого загородного дома, где отсутствует система центральной канализации. Это поможет уберечь грунтовые воды от загрязнений опасными химическими частицами.

На видео показан процесс постройки фильтрующего колодца. Обязательно его посмотрите.

Применяемые материалы

Будь то водосборный или ревизионный колодец, для его обустройства отлично подойдут бетонные кольца. Но при всей своей прочности и долговечности, устойчивости к агрессивным воздействиям окружающей среды и прочих достоинствах, они имеют существенный недостаток. Из-за слишком большого веса их сложно установить самостоятельно, нужно для этих целей арендовать спецтехнику, а это увеличит стоимость колодца.

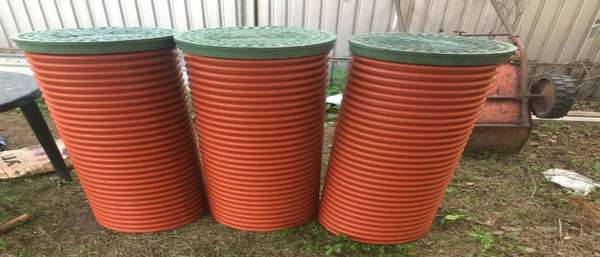

Есть и другой вариант — купить готовую пластиковую емкость, тем более, что их выпускают в разных размерах. Такая емкость стоит дороже, чем кольца, зато она проста в установке. При этом современные пластиковые емкости достаточно надежны, они также не подвержены коррозии и другим агрессивным воздействиям. И кроме того, у них есть еще одно преимущество — многие производители выпускают емкости, в корпусах которых уже имеются отверстия для труб. А при выборе бетонных колец нужно помнить, что отверстия придется сделать самостоятельно.

Иногда можно встретить комбинированный вариант:

  • поворотный и смотровой колодцы делают из пластиковой емкости;
  • сливной и накопительный ­- из бетонных колец.

Фирмы, выпускающие пластиковые колодцы для дренажа, и примерные цены

Компаний, предоставляющих на российский рынок пластиковые резервуары для дренажной системы, достаточно много. И эта цифра постоянно растет. Однако на рынке лидируют 2 фирмы, пользующиеся наибольшей популярностью у потребителей.

«Полипластик»

Это один из лидеров среди российских производителей изделий из пластика. Компания выпускает весь спектр колодцев, применяемых в дренажных системах. В ассортименте есть сварные емкости. Их лотковые варианты можно применять для установки на поворотах, пересечении трубопроводов и для ревизии системы. Безлотковые изделия можно использовать как накопительные резервуары.

Компания выпускает перепадные емкости, дождеприемные колодцы, а также сборные различного диаметра. Стоимость шахты сварного колодца составляет около 1700 рублей за метр для резервуара диаметром в 40 см, лоток такого размера стоит от 2300 рублей, а телескопическая горловина от 6000 рублей.

Отзыв: Приобрел продукцию «Полиплатик» для ревизии дренажной системы. В сборе проблем нет никаких, в процессе эксплуатации тоже. Доволен

Единственный минус – в процессе выбора не мог найти цену, что важно для мониторинга продукции. Wavin

Wavin

Эта европейская компания, являющаяся лидером в сфере производства пластиковых изделий для канализации, в том числе для дренажных систем, выпускает сборные колодцы диаметром в 315, 425, а также более объемные модели Wavin Tegra 600 и 1000. Все они состоят из гофрированной шахты, телескопической горловины, люка и лотка с патрубками.

Цена за шахту диаметром в 425 мм колеблется от 7000 до 21000 рублей в зависимости от длины. Лоток такого типа может обойтись минимум в 5000 рублей.

Отзыв: Колодец фирмы Вавин служит уже более 5 лет. Качеством очень довольны, перепады температур резервуар выдержал без проблем. Правда, цены кусаются.

Каким должен быть домик для колодца

Стоит отметить, что домики, которые изготавливаются на специализированных предприятиях, создаются для совершенно разных колодцев. Однако при строительстве конструкции своими руками можно рассчитать оптимальные размеры и подогнать их под параметры колодезных колец.

Для примера возьмем диаметр колец – 117 сантиметров. Закрепить несущие стойки можно немного нестандартным способом. Обычно профессионалы, которые занимаются установкой домиков над колодцами, не используют подобный метод крепления, так как это не очень удобно при продаже готовых конструкций. Если же быть более точным, то подобное крепление вызывает множество проблем при перевозке уже готового домика. Если же вы изготавливаете конструкцию своими руками, то особых проблем нестандартный метод крепления не вызовет.

Основание прямоугольного треугольника в этом случае составляет 58,5 сантиметра, а высота – 120 сантиметров. Остальные параметры можно легко просчитать. Но специалисты советуют измерить другую сторону прямо на месте. Перед тем как приступить к возведению подобной конструкции, следует решить, под каким углом будет установлена крыша. А для этого придется вспомнить курс тригонометрии.

Но можно пойти и другим путем. На листке бумаги следует сделать чертеж в виде треугольника со всеми углами. После этого его нужно приложить к доске и сделать соответствующие отметки в тех местах, где нужно сделать отпил.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Разновидности дренажных колодцев по выполняемым функциям

При обустройстве дренажной системы могут применяться несколько видов резервуаров, которые отличаются друг от друга по выполняемой функции и имеют конструктивные особенности.

  1. Смотровые колодцы имеют жесткое дно, они необходимы для проведения ревизии и чистки системы дренажа. Их устанавливают каждые 20-30 метров на прямом трубопроводе и на поворотах трубы. Поэтому они зачастую выполняют и роль поворотных, чему способствует наличие нескольких входных патрубков, расположенных под разным углом. В такую емкость заходит не менее 2 трубопроводов. Незадействованные отверстия герметично закрываются специальными заглушками.
  2. Накопительные емкости предназначены для сбора воды и устанавливаются в конце системы дренажа. Это полностью герметичные резервуары, в которые иногда отпускают дренажные насосы для опустошения емкости. Накопленную в резервуаре воду можно использовать для технических нужд. Водосборные емкости рекомендуют снабжать илоприемниками, поэтому трубы в емкость входят на высоте не менее 15 см от дна. Входной патрубок снабжают клапаном, препятствующим обратному току воды в систему.
  3. Накопительные резервуары соединяются в некоторых случаях с поглотительным колодцем, у которого отсутствует дно. Это вариант почвенной фильтрации. В донной части резервуара обустраивается фильтр.
  4. В регионах, где хотя бы сезонно происходит чрезмерное насыщение почвы грунтовой или атмосферной водой, в некоторых местах происходит переполнение труб и рост в дренаже давления. Для борьбы с таким явлением в особо сложных местах устанавливают колодцы-расширители, которые гасят давление жидкости в системе. Принцип действия заключается в том, что вода и узкого трубопровода под естественным напором попадает в большой резервуар. За счет этого, а также наличия специальных гасящих энергию конструкций внутри емкости скорость потока и давление в сети падает.
  5. В местах, где трубопроводы проходят на разной глубине, устанавливают перепадные колодцы. Такие емкости необходимы там, где есть большая разница высоты рельефа. Патрубки в них располагаются на разных уровнях. В некоторых случаях такие емкости применяют в качестве коллектора, который соединяется с трубопроводом, эвакуирующим собранную с участка воду в водоем, овраг и т.п.
  6. Ливневые колодцы применяются в ливневых системах, которые отличаются от дренажа в первую очередь глубиной прохождения желобов. В ливневке также применяют водосборный колодец.

Готовые дренажные колодцы отличаются не только по выполняемой ими функциями, но и особенностями конструкции.

Виды дренажных колодцев

Существует несколько вариантов исполнения дренажных колодцев, каждый из которых выполняет определенные задачи. Рассмотрим эти виды более подробно:

1. Смотровой (инспекционный) колодец. Его предназначением является осмотр и прочистка засорившихся труб. Для сбора воды такие сооружения не предназначены. Смотровые колодцы для дренажа небольшого диаметра (до 46 см) служат для промывки трубопроводов, в то время как более габаритные изделия диаметром 0,9-2 м позволяют спускаться внутрь людям для проведения прочистных мероприятий. Инспекционные колодцы устанавливаются в местах соединений труб, а также на очень длинных прямолинейных участках дренажного трубопровода.

Часто используются поворотные ревизионные колодцы, устанавливаемые на пересечении нескольких дренажных труб. в угловых точках, а также на поворотах трубопроводов.

2. Коллекторный (накопительный) колодец. Устанавливается, когда почва на участке глинистая. не способная впитывать большое количество влаги. Применяется также в случаях, когда невозможно сбрасывать лишнюю влагу за пределы участка. Устройство дренажного колодца предполагает поступление в него воды из дренажной системы с последующим ее расходованием для всевозможных хозяйственных нужд. Такие колодцы являются герметичными. На участке может находиться несколько подобных сооружений. Если колодец представлен в единственном числе, в него подводится одновременно несколько дренажных труб.

Диаметры пластиковых труб для изготовления таких колодцев начинаются от 57 см. Чем более глубоким будет резервуар, тем медленнее он будет наполняться, а устанавливается он в самой низкой точке участка, ниже прохождения дренажных труб.

3. Поглотительный (фильтрующий) колодец. Его применение целесообразно в случае, когда вывести дренажные воды за пределы участка или в центральную канализационную систему не представляется возможным.

Совет: Используйте такой вид колодцев, если общий объем стоков на вашем участке не слишком большой (до 1 кубометра в сутки).

Поглотительный колодец для дренажа обычно имеет глубину более 2 метров. На дно сооружения засыпается слой битого кирпича, шлака или гравия толщиной около 30 см, которые способствуют всасыванию воды в грунт. Верхняя часть колодца накрывается геотекстилем, поверх которого насыпается слой грунта.

Применение фильтрующего колодца оправдано на песчаных и супесчаных грунтах. имеющих высокую поглотительную способность.

Совет: Если стены поглотительного колодца имеют щели, рекомендуется проложить на них слой геотекстиля, который будет фильтровать проникающую через них воду.

Устройство донных очистителей

Любой из фильтров для очистки воды из колодца донного типа можно обустроить своими руками. Этим и отличается донная система от остальных, здесь не требуется обязательное привлечение специалистов и покупка дорогостоящих очистительных материалов. Рассмотрим особенности устройства прямых и обратных фильтров донного типа.

Обустройство прямых очистителей

Прямые системы очистки на фильтрационные колодцы целесообразно устраивать там, где поток спокойный. Есть несколько вариантов того, как сделать такой очиститель.

Если приток воды в систему настолько мал, что требуется дополнительное наполнение, лучше сделать стеновой прямой фильтр. Для этого потребуется не только материал для дна, но еще и крупноячеистый бетон. Чтобы система работала эффективно, в нижнем кольце системы следует проделать несколько отверстий V-образной формы. Когда отверстия будут готовы, смешайте средне- или крупнофракционный гравий с цементом в соотношении примерно 1:1, замесите раствор. Этот раствор забивают в отверстия и ждут полного застывания, после чего можно пользоваться системой.

Если приток в систему достаточный, то не стоит заниматься устройством стенового очистителя. Будет целесообразнее сделать обычный прямой донный фильтр для воды из колодца на даче. Для этого дно колодца сначала тщательно очищается от мусора, снимается немного верхнего слоя глины или песка (в зависимости от того, что на дне), после чего укладывают слоем примерно 2 см крупный щебень или речные камни. Далее кладут второй слой, но уже из камней меньшей фракции. В качестве третьего, завершающего слоя будут служить камни мелкой фракции. Такой фильтрующий колодец будет оптимальным вариантом в данном случае.

Обустройство обратных фильтров

Что касается обратных фильтров, то чаще всего они внедряются в фильтрующие колодцы, когда близко расположены грунтовые воды, или же на дне системы много мелкого песка, который постоянно делает жидкость мутной.

В качестве фильтра для колодца с песчаным дном лучше использовать обратную систему, которая будет одновременно предохранять дно от попадания крупного мусора и не будет давать песку подниматься. Для ее обустройства на предварительно очищенное от ила дно укладывает слой промытого речного кварцевого песка, после чего — слой гравия или шунгита фракцией примерно 1 см. В качестве последнего слоя используется крупно фракционный щебень. Как видно, по сравнению с фильтрационной системой прямого типа здесь все идет в обратном порядке.

Если песок постоянно смешивается с большими объемами грунтовых вод, то лучше сделать обратный очиститель с щитом, который будет защищать от плавунов. Что касается изготовления непосредственно самого щита, то его делают из досок осины, дуба или ольхи. Далее в щите просверливается несколько отверстий, после чего все оборачивается геотекстилем и укладывается на дно. Поверх щита засыпается крупная галька, а сверху — более мелкая. Общий слой фильтра должен составлять не менее 15 см, только тогда система будет хорошо очищать воду. Пластиковый щит в колодец использовать нельзя, так как и срок службы его в несколько раз меньше, и хорошей очистки воды добиться он не позволит.

Монтаж

Установка смотрового колодца требует соблюдения требований СНиП. В них говорится, что лоток обязательно должен располагаться на плотной песчаной подушке. В зависимости от уровня промерзания грунт может понадобиться стеновой утеплитель. С этими целями котлован оборудуется глиняным или текстильным кожухом.

Общие требования по конструкции и установке колодцев:

Они должны располагаться на расстоянии друг от друга не менее 30 метров. Этот показатель зависит от диаметра магистрального трубопровода. К примеру, схема с трубой от 600 мм требует минимального расстояния между отводами 100 метров

Помимо этого, смотровые сооружения должны находиться на каждом «важном» участке канализационной системы;
Если выбран пластиковый отвод, то рекомендуется использовать кабельный тип трубопровода. Он отличается от классического гофрированной поверхностью, оснащенной многочисленными ребрами жесткости;
Для системы дренажа также важно, чтобы инспекционное сооружение не подмывалось грунтовыми водами.

Пошаговая инструкция по установке:

  1. Подготавливается котлован. Выкапывается яма, которая на 50 сантиметров превышает размер колодца. После этого её стенки уплотняются, при необходимости выстраивается опалубка. По ней в дальнейшем можно залить защитный кожух;

  2. На дно насыпается подушка из песка и щебня в равных пропорциях. Песок для смотрового колодца лучше брать речной – он более плотный;
  3. После производится погружение лотка (отрезка трубы, диаметр которого не менее 600 мм), и герметизация днища. Если выбран пластиковый отвод, то это можно сделать своими руками. Для установки моделей из чугуна и бетона потребуется воспользоваться услугами грузоподъемной техники;
  4. Выпуск трубы (канализации, водостока, дренажа) подключается к патрубкам колодца. Места стыков уплотняются, теплоизолируются и герметизируются. Чтобы в сети при эксплуатации не возникало перепадов давления отдельно нужно продумать вентиляцию смотрового отсека;

  5. Свободное место по сторонам емкости засыпается песком и щебнем. Уплотняется. Через несколько дней процедуру нужно повторить;
  6. Последней устанавливается крышка. Люки для смотровых колодцев подбираются по диаметру отвода и необходимым особенностям. Эксплуатировать канализацию можно будет уже через 3 дня после установки инспекционного сооружения.

Купить готовые смотровые колодцы можно в любых сантехнических магазинах, их цена зависит от марки и конструктивных особенностей. Например, модель от Uponor (300 мм) в СПб будет стоить 60 евро, а в Краснодаре – 58.

Устройство и функции системы

Достаточно часто после обильных осадков и таяния снегов на участке скапливается много воды, которая застаивается и не уходит в грунт. В таком случае происходит размыв почвы, а также разрушение фундамента имеющихся жилых или других строений. Если не принимать каких-либо мер для предотвращения возникновения таких ситуаций, высокий уровень влажности приведет к обрушению всех построек, расположенных на данной территории.

Чтобы защитить участок и строения от скопления влаги, вне зависимости от того, какого рода здание расположено на земле, в первую очередь необходимо обустроить надежную дренажную систему. Переизбыток влаги и сточных вод постепенно разрушает даже самые качественные строения.

Немаловажным нюансом является выбор месторасположения сборного пункта для воды. Оно будет выбираться исходя из того, через что будет осуществляться отвод лишней влаги.

Существует несколько вариантов решения этой задачи:

  • дренажная система в грунте;
  • близлежащий водоем любого типа;
  • различные овраги;
  • частная автономная канализационная система.

Стоит выделить основные функциональные задачи, которые решает дренажная система:

  • минимизирует нагрузку и давление, которые оказывают грунтовые воды на фундамент и стены здания;
  • исключает риск затопления подвальных помещений;
  • осушает придомовую территорию.

Самое главное место в такой конструкции отведено дренажным колодцам.

Чтобы выполнить установку дренажных колодцев, по периметру дома выкапывается траншея, в которую прокладывается трубопровод замкнутого типа, а также устанавливаются колодцы. Их количество определяется индивидуально в каждом конкретном случае исходя из площади территории, вида грунта и глубины залегания грунтовых вод.

Колодец в системе дренажа, вне зависимости от типа конструкции, представляет собой стакан без дна, к стенкам которого подведены дренажные, в некоторых случаях канализационные трубы. Способ его установки предполагает углубление изделия в грунт. Конструкция выполняется таким образом, чтобы при необходимости можно было иметь доступ к внутреннему устройству, например, для прочистки либо замены труб, очищения емкости от мусора и контроля процесса движения воды.

Емкость состоит из следующих деталей:

  • люк;
  • пластиковая шахта или тело для устройства.

Необходимо отметить, что перед началом строительства дренажной системы требуется изучить СНиПы, регулирующие обустройство и технологию выполнения работ. Исходя из специфики функциональных задач, которые будет решать установленный дренажный колодец, изделия можно классифицировать на следующие типы: смотровые, накопительные, поглотительные.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
