Ключевые элементы, из которых состоит камин
Состав камина под дрова
Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):
- основание;
- зольник (бункер, расположенный под колосниковой решеткой, предназначение которого — собирать золу);
- топливник — это пространство, в которое закладывается топливо, и где оно горит;
- зеркало — задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала — отражать тепловую энергию, направляя ее из портала в помещение);
- дымовой зуб — это выступ, формируемый окончанием зеркала, который имеет две основных функции — предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
- хайло — это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
- задвижка — заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция — регулировать мощность холодных и горячих воздушных потоков).
Материалы
Разнообразие доступных материалов для изготовления каминов-печей из кирпича довольно ограничено, но позволяет создавать уникальные изделия. Агрегаты могут быть сооружены как из обычного кирпича, так и из фигурного. Большую роль при выборе кирпича имеет его марка прочности.
Шамотный кирпич (реже – кварцевый) применяется довольно часто потому, что он не чувствителен к высоким температурам. Им выкладывают область возле топки. Термостойкий материал является обязательным. Фигурный кирпич актуален, если вы не планируете декорировать камин-печь. Если же планируется какая-либо декоративная работа – внешние данные самой кладки значения не имеют.
Клинкерный кирпич является одной из разновидностей кварцевого. Но при его изготовлении применяют слегка видоизмененные технологии. Используют его не так часто по двум причинам: материал довольно дорогой и тяжелый. Но если ваша печь большая, то такой кирпич отлично подойдет для возведения фундамента.
Чтобы вид сооружения радовал глаз нужно руководствоваться некими требованиями выкладывая облицовочный слой. Кирпич должен быть довольно полнотелым, иметь хорошую теплоотдачу. Краска поможет создать уникальный внешний вид вашего камина-печи.
Стиль и дизайн
Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.
С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.
Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.
Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.
Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.
Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.
Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.
В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.
Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.
Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.
Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

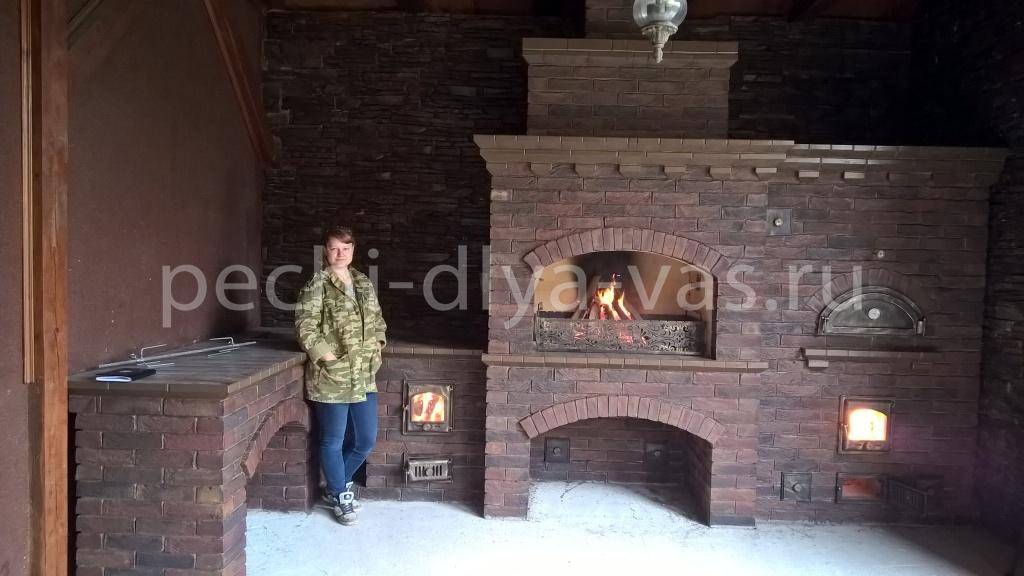

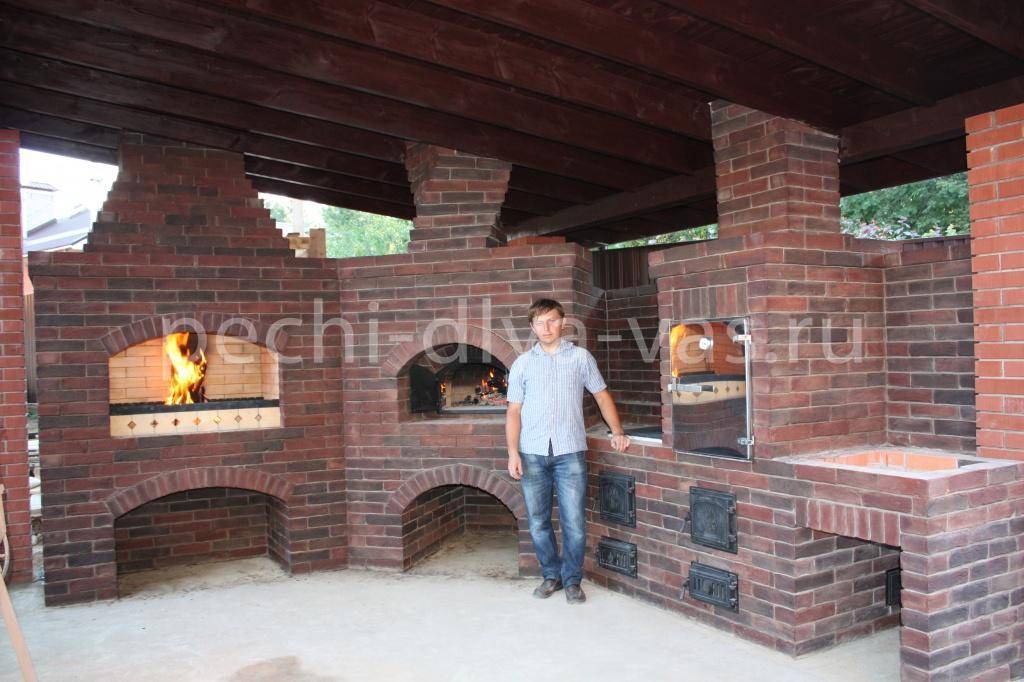

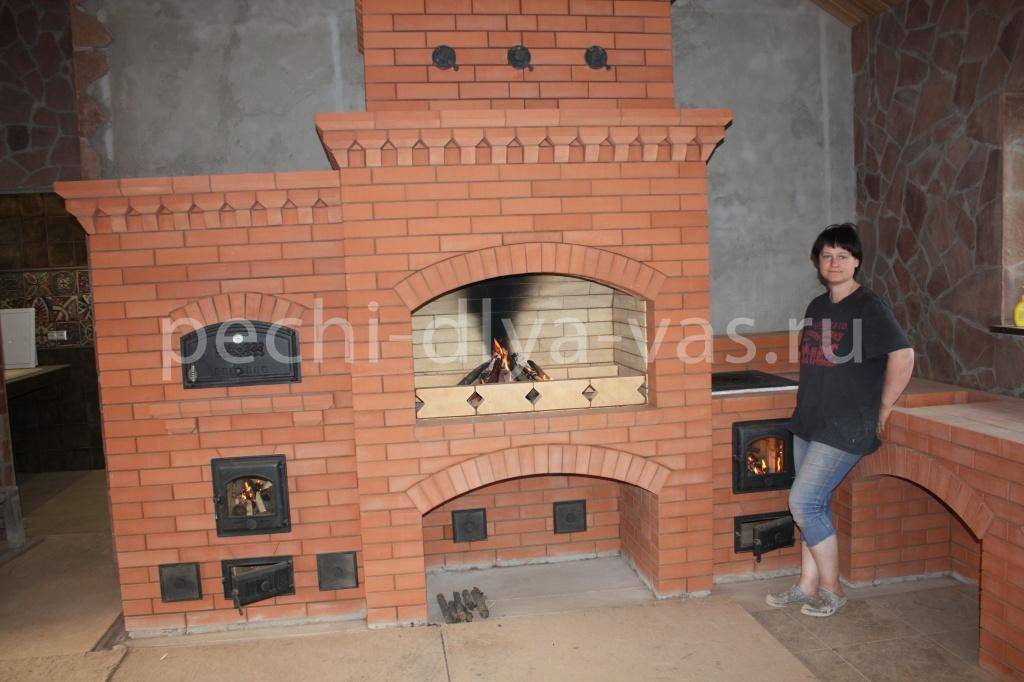

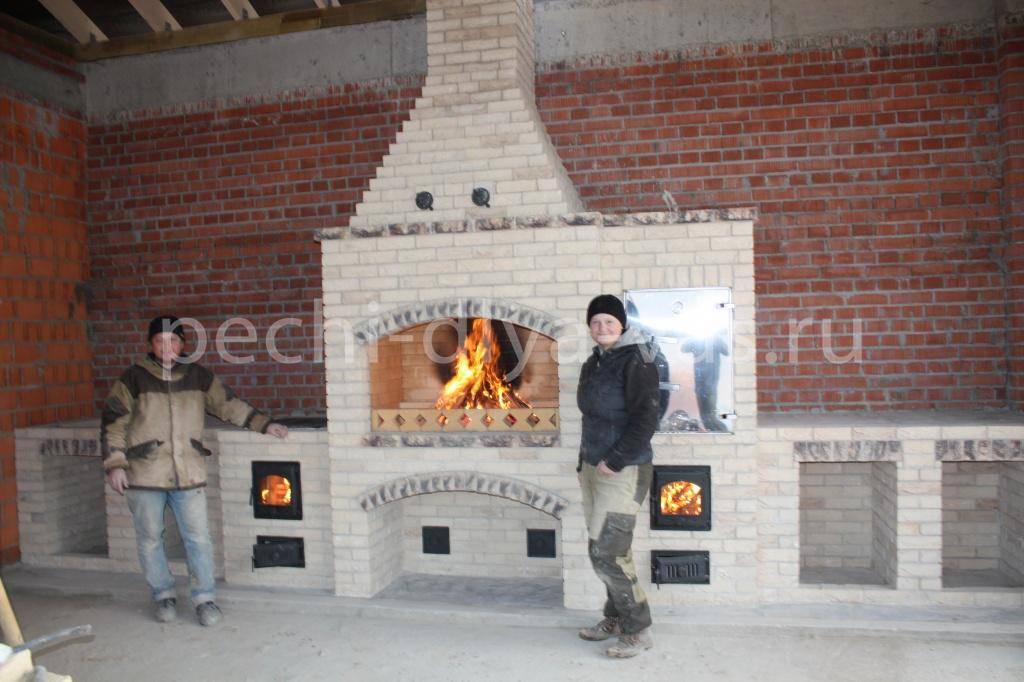

Печные комплексы барбекю
Комплекс барбекю
Комплексы барбекю включают в себя от двух и больше печей для приготовления пищи, таких как мангал, печь под казан, хлебная печь, русская печь, помпейская печь, коптильня. В комплекс часто добавляют столешницу из кирпича с мойкой или без нее.
Мангал
Мангал предназначен для приготовления шашлыка и жарки мяса на гриле и вертеле. Топка мангала (шашлычная зона) обычно шириной 760-1020мм, глубиной 500-600мм. Габариты всего мангала – от 1270х1020мм до 1780х1170мм в зависимости от ширины топки и подведения дымоходов, других печей комплекса. При желании мангал можно оборудовать встраиваемым мангальным ящиком и вертелом с электроприводом.
Печь под казан
Печь под казан – печь с круглой топкой и чугунной плитой с наборными кольцами для установки казана. В этой печи также можно жарить шашлык подвешивая шампура вертикально через отверстие в плите. Габариты печи 890х1020мм.
Русская печь
Русская печь в комплексе барбекю имеет несколько уменьшенные размеры. Варочная камера закрывается заслонкой или герметичной дверкой. Габариты печи 1270х1270мм.
Хлебная печь
В хлебной печи дрова сжигаются в топливнике разогревая варочную камеру, расположенную над топливником (в отличии от русской печи, где дрова закладывают в саму варочную камеру). Габариты печи 1020х1020мм.
Помпейская печь
Помпейская печь – европейский вариант русской печи, где варочная камера имеет форму круглого свода – купола. Кроме приготовления обычной еды в помпейской печи удобно выпекать пиццу. Габариты печи 1500х1500мм при диаметре купола 900мм.
Коптильня горячего копчения
Коптильня бывает 2-х видов: горячего и холодного копчения. В коптильне горячего копчения коптильный шкаф расположен над огнем. На разогретое дно шкафа насыпается древесная щепа и происходит копчение при повышенной температуре. Коптильный шкаф заказывается из нержавейки, размером в среднем 500х500х800мм. Габариты коптильни 890х890мм.
Коптильня холодного копчения
Коптильня холодного копчения отличается тем, что коптильный шкаф расположен на расстоянии до метра от огня и копчение происходит от холодного дыма на протяжении длительного времени ( до 2-х суток), из-за чего редко такие коптильни работают на дровах, неудобно поддерживать тлеющий огонь длительное время.
Работа над дымоходом
Классический канал имеет форму колпака, внутри которого размещена либо труба, либо керамические блоки. Задняя стенка конструкции всегда вертикальна и перпендикулярна основанию. Наклонные боковые элементы (45-60 градусов) обеспечивают равномерное сужение дымохода. Стенки канала должны быть довольно толстыми, чтобы снизить потери тепла.
Минимальная высота трубы – 5 м. Этот показатель зависит от высоты дома. На 2 м выше основания топливника посредством жидкого цементного раствора крепится дымовая задвижка.
Большое значение имеют термическая и тепловая изоляции трубы: если пренебречь необходимыми мерами, в ней может начать скапливаться конденсат или даже произойти возгорание. У наружного края трубы устанавливается улавливатель искр и дефлектор.
Как выбрать?
Неопытный покупатель может запутаться в выборе камина-печи для отопления загородного дома, потому что в продаже имеется огромное количество отопительных устройств. Чтобы избежать ошибок при приобретении печи-камина, нужно проанализировать ассортимент, представленный на рынке, а также определиться с моделью, подходящей по всем параметрам.
Чтобы печное устройство отлично вписалось в интерьер маленькой дачи или загородного дома, нужно правильно рассчитать ряд параметров:
- Размер и мощность печи. Чем больше комната, которую нужно обогревать, тем выше должны быть оба показателя. Если попытаться схитрить и сэкономить – печное устройство перегреется и сломается.
- Коэффициент полезного действия устройства. Чем выше показатель, тем меньше будет расходоваться и перерасходоваться топливо. Менее 60% недопустимо.
- Для разных модельных рядов печных устройств типы топлива различаются. Перед покупкой обязательно нужно уточнить, какой тип используется в приглянувшейся модели: угольное, дровяное или торф в брикетах.
- От того, чем облицована печь-камин, зависит и скорость нагрева воздуха в помещении. Лучше всего сохраняют тепло печи с керамическим или каменным корпусом, но надо помнить, что они дольше прогреваются.
- От диаметра трубы зависит то, насколько безопасной будет конструкция: если дымоход узкий, вся гарь выйдет внутрь комнаты. Нужно помнить, что на 1 киловатт мощности надо 8 см2 сечения.
Кроме того, при приобретении печного устройства есть смысл прислушаться к следующим рекомендациям:
- Нужно разместить печное устройство на безопасном расстоянии от легко возгорающихся предметов. Это может быть от 20 см до 1 м. В инструкции по эксплуатации должно быть указано рекомендуемое расстояние.
- Необходимо рассчитать диаметр дымоходной трубы. Если дымохода нет – его нужно обязательно купить.
- Перед печью должна быть размещена напольная пластина из стали. Это нужно для того, чтобы вылетающие из камина искры не испортили покрытие на полу и не спровоцировали пожар.
- Лучше приобретать модели, в которых можно заменить огнеупорные кирпичи или чугунные пластины в топке.
- Перед покупкой обязательно нужно проверить, насколько качественно укомплектовано устройство: плотно ли прилегает стеклянная дверка к отверстию в топке, нет ли неплотностей по периметру прилегания, не деформирован ли корпус и внутренние отсеки, есть ли термоизоляция на рукоятках регулировки и ручке и свободно ли открываются и закрываются движущиеся части.
- В комплекте с устройством должны идти все требуемые сертификаты. Речь идет о пожарном, сертификате изготовителя и гигиеническом заключении.
- Также нужно убедиться, что на товар имеется гарантия, и уточнить, какие случаи являются гарантийными и где это закреплено.
Преимущества дровяных печей-каминов для дачи длительного горения
В последнее время стали популярными дровяные печи-камины для дач. В зависимости от функций, различают печи-камины для обогрева, варочные и с водным контуром для отопления. Они могут отличаться по материалу, предназначению, размерам, мощности и форме.
Печи на дровах длительного горения быстро набирают популярность у владельцев дач
Печь-камин из металла в загородном доме
Печи-камины имеют и ряд неоспоримых преимуществ. Они позволяют владельцам дач не зависеть от электроэнергии (как в случае с электрическим котлом), сроков подводки к участку газовых коммуникаций. И хотя печи-камины служат лишь вспомогательным отопительным устройством, они станут настоящей находкой в холода при перебоях с подачей газа: защитят дом от стужи, отопительную систему от замерзания, а владельцев от лишних трат.
Современные камины на дровах делают не только из камня и кирпича, но и из металла
Печи-камины для загородного дома просты в монтаже и не требуют специфических знаний и длительных согласований Они стоят недорого и прослужат долгие годы, обогревая дом и принося эстетическое удовольствие его жильцам.
Система с воздушным контуром
Основная идея устройства эффективного отопления заключается в том, что конвекция в камине позволяет в качестве теплоносителя использовать потоки воздуха и распределять их по нескольким направлениям, что способствует прогреванию сразу нескольких комнат. Следует заметить, что традиционный камин лишь малую долю энергии отдавал в виде излучения, а теплый воздух уходил через дымоход.
При горении дров стенка топки сильно нагревается. Воздух, проходя по лабиринтам и соприкасаясь с поверхностью стенок, тоже повышает свою температуру. Теплоемкость воздуха низкая, поэтому он за короткое время успевает нагреться до нужного состояния.
Размещение камина в спальне
При самостоятельном конструировании камина на дровах следует учитывать один нюанс. Чтобы эффективнее нагревался воздух, ему нужно увеличить площадь соприкосновения, то есть, с помощью системы лабиринтов заставит его проходить большее расстояние, находясь внутри корпуса камина. Но такое количество изгибов будет препятствовать естественной конвекции, возникающей за счет выталкивающей силы. Придется устанавливать специальные вентиляторы, которые способны нагнетать в топку холодный воздух, вытесняя горячий.
Чтобы не испытывать лишнего шума от работающих вентиляторов и добиться естественного движения масс вверх, схему лабиринтов значительно упрощают. В любом случае за основу работы камин для отопления берет постоянное вытеснение поступающими потоками воздуха. Холодные массы, опускаясь вниз, выталкивают воздух нижних слоев внутрь корпуса камина, а поднимающиеся массы толкают теплый воздух вверх.
Чтобы обеспечить отопление дома камином остается лишь дополнить конвекционную систему распределителем с воздуховодами. Если все работы по установке оборудования выполнить корректно, то камин может стать полноценным устройством для отопления загородного дома.
Технология кладки
Перед тем, как обложить камин-печь кирпичом нужно составить схему. На ней отражаются все необходимые элементы в нужных местах. Возведение происходит в несколько этапов:
Основание. Роем котлован и засыпаем дно щебнем. Струганой доской сооружается опалубка, а сам котлован заливаем цементом.
Через 3-5 дней работа продолжается. Кирпичная кладка застилается рубероидом. Теперь выкладывается нижний ряд кирпичей.
Дальше большую роль играют чертежи. Согласовано с ними выкладываются остальные кирпичи и монтируется литье. Для того, чтобы кирпич лучше контактировал со смесью его замачивают в воде. Порядовка имеет большое значение. Придерживайтесь ее и работу не придутся переделывать. Внутренние стороны печи заглаживаются в процессе, чтоб впоследствии там не оседали продукты сгорания.
Теперь дымоход
Тут важно помнить о мерах пожарной безопасности.
Печь-камин должна просохнуть естественным образом. Для этого нужно буквально несколько недель.
В период активной сушки печь протапливают
Делают это до тех пор, пока все швы станут одинакового тона.
Схема, порядовка и чертеж камина из кирпича
Перед работой обязательно нужно обзавестись эскизами и чертежами. Можно позаимствовать готовые или нарисовать самому, указав размеры и особенности возводимой конструкции.
Если говорить о порядовке, необходимо определиться с типом и расположением камина:

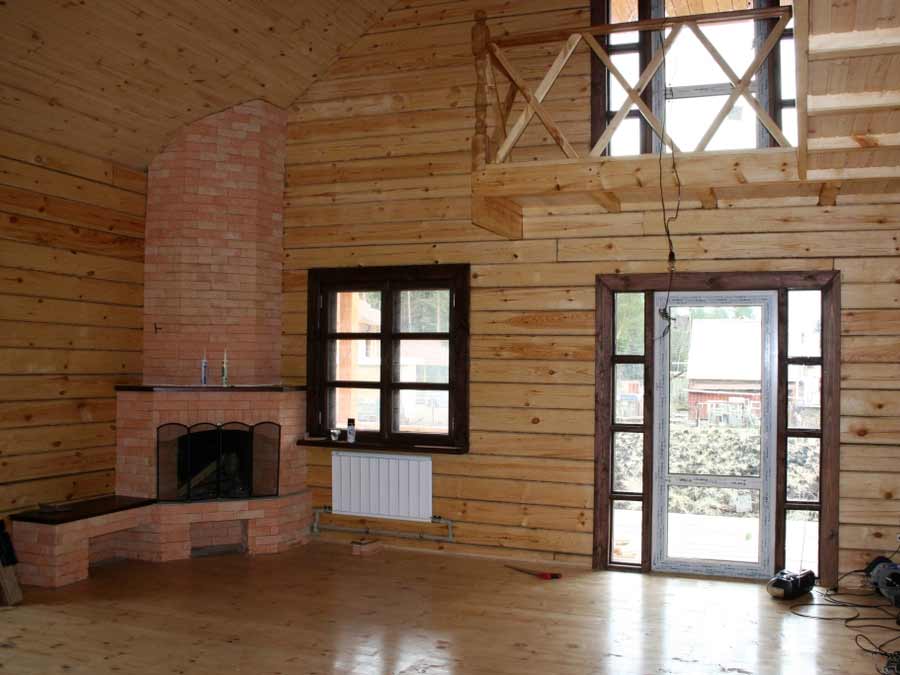

- Угловой камин с круглой аркой
- Угловой камин с прямоугольной аркой
- Камин с подиумом около стены
- Классическая печь-камин
Печь-камин
Классический кирпичный камин своими руками должен служить не только элементом декора, но и источником тепла, быть удобным и безопасным в эксплуатации. Простейшая схема подобной модели имеет следующий вид:
- Основа камина – просторная топка, закрывающаяся дверцей из огнеупорного стекла
- Под ней обустраивают зольник для сбора и удаления продуктов горения
- Сверху обустраивается дымовой канал из материала, обладающего высокой теплоемкостью
Порядовка камина-печи из кирпича выглядит следующим образом (с наглядными изображениями):
- Два первых ряда будут служить основанием и выкладываются полностью, начиная с третьего нужно предусмотреть проемы для поддувальных и прочистных дверок, дымовой канал
Дно топки начинают укладывать с шестого ряда, для него используют шамотный кирпич (желтый), тоже самое продолжается в рядах 7-9. После монтируется между зольником и топкой колосник
В рядах 10-12 продолжают тоже самое, но предусмотрев на лицевой стороне топочное отверстие. Перед укладкой 13 ряда нужно монтировать дверку, 14 ряд будет иметь вертикальный верхний свод
Ряд 15 должен выровнять свод, 16 – образовать каминную полку. Перекрытие топки делают на 17 ряду и полностью завершают на 18, оставив под дымовой канал небольшое отверстие
Заслонку подходящего размера монтируют в 19 или 20 ряду. Последующие 7 рядом будут составлять стенки дымохода и печи, а в ряду 27 кладется для поддержки печного перекрытия металлическая полоса
Ряды 28-30 выкладываются из красного кирпича и представляют собой печное перекрытие. Затем обустраивается колодец для дымовой трубы (высота определяется в каждом конкретном случае). При этом следует образовать перевязку швов, чтобы каждый последующий ряд перекрывал стыки предыдущего
Между вторым и третьим рядом колодца необходимо смонтировать вторую заслонку
Возможно вас так же заинтересует инструкция о том как сделать печь барбекю
Другие варианты порядовок
Пошаговое видео руководство по кладке:
https://youtube.com/watch?v=yGT2IeVQGU0
Порядовка углового камина с полукруглой аркой:
Порядовка камина аркой в виде прямоугольника:
Камины с подиумом:
Несколько советов
Выбирая расположение камина в любом конкретном помещении, нужно учесть наличие и путь сквозняков. Оптимальное решение – располагать конструкцию подальше от оконных проемов и дверей, также от мест пересечения воздушных потоков между ними.
Огнеупорный раствор применяют для кладки шамотного кирпича, кирпич керамический кладут на обычную песчано-глиняную смесь. Ее готовят по инструкции на упаковке. Приготовление раствора –процесс долгий. Необходимо использовать чистую и хорошо размягченную глину, выдержанную в воде до 2-3 дней.
Если неправильно приготовить клеящий раствор, в скором времени под действием высоких температур кирпичная кладка начнет разрушаться, трескаться. Необходима наружная отделка поверхностей или нет – каждый решает для себя. Многие предпочитают оставить все как есть, аккуратно обработав швы.
Видео инструкция
Подводим итог
Если подойти к работе со всей ответственностью и основательно подготовиться, выложить кирпичный камин своими руками сможет каждый. Но даже небольшие ошибки могут негативно сказаться на конченом результате. В итоге можно получить недолговечную конструкцию, не оправдывающую ожиданий.
Сомневаясь в своих силах, необходимо обратиться к специалисту. Оценив наглядно обстановку, он поможет с наиболее сложными этапами и даст несколько ценных советов.
Основание печи и кладка камина
Необходимый материал, который понадобится для того, чтобы сложить камин — готовая смесь печного раствора. Если вы предпочитаете сами приготовить ее, а не покупать, тогда вам понадобится:
- глина, как основной вяжущий материал при кладке камина;
- песок — вещество, являющееся заполнителем, он не должен содержать посторонние примеси;
- цемент добавляют в глинопесчаный раствор, особенно он необходим при работе над наружным дымоходом, находящимся выше кровли. Рекомендуется использовать высококачественный цемент 400 марки;
- термостойкий клей, используемый при кладке огнеупорного (шамотного) кирпича.
Каждый складываемый ряд тщательно измеряется уровнем. Топку камина кладут из огнеупорного кирпича. Стены камина не перевязывают с топкой, так как шамотный и красный кирпичи по-разному реагируют на повышенное тепло. У них разный коэффициент расширения под воздействием высоких температур, поэтому, если повязать топливник со стенками камина, печь может просто развалиться. Поэтому между внешними стенками камина и топкой должен быть воздушный карман. Камин с камерой горения дров в форме / наиболее эффективен. До того как из печи сделать камин, необходимо выбрать образец портала и уже при кладке топливника формировать портал.
Конечно идеальным, точнее, настоящим камином является печь с открытым порталом, однако, некоторые хозяева предпочитают устанавливать на камин стеклянную дверцу, место под нее оставляется на втором ряду, а стыки в кладке делаются посередине кирпичного ряда, но, ни в коем случае, не с краю.
Воздушные карманы можно наполнить кирпичным боем, они, подобно камням в каменке, будут долго держать тепло. Сверху устанавливается стеколомагниевый лист, который может выдержать тысячеградусную температуру.
На заднюю часть топки, поверх стекломагниевого листа три кирпича укладываются таким образом, чтобы с передней стороны оставалось место для отвода дыма. Сразу за лицевой частью на фасадной стороне укладывается металлический уголок, по которому ведется стяжка ряда, в которую прячут уже верхние печные ленты, исходящие от дверцы.
Глубина топливника связана с высотой портала в соотношении один к двум или два к трем. Меньшая глубина вызовет задымление, большая уменьшит теплоотдачу. А сам камин не должен превышать 1/50 объема помещения.
Для английского камина
Английский пристенный камин имеет специфический очаг, у которого прямой дымоход. Кроме того, в чертеже или проекте такого камина следует сделать разрез в форме трапеции для того, чтобы тепло поступало непосредственно в помещение.
Для начала порядовки желательно использовать керамический кирпич. Первый ряд необходимо выполнить боковой стороной кирпича. Далее и на последующих этапах кирпич следует укладывать плашмя. Не забывайте, что порядовка английского камина не предусматривает наличие поддувала и решётки. Чаще всего печки с поддувалом должны быть в конструкции для больших комнат. В качестве элементов для крепежей вы можете использовать различные листы металла.
Вариант английской порядовки предполагает расположение печи в открытом виде. Топка должна обкладываться огнеупорным стройматериалом. Кроме того, очень многие забывают об особенности поглощения воды кирпичом, поэтому кирпич перед кладкой рекомендуется замачивать. По завершении строительных работ следует подождать несколько недель до полного высыхания кирпича. И только после высыхания камин можно вводить в эксплуатацию.
Виды дымоходов
Дымоотвод выступать в роли системы каналов и располагается внутри кладки из кирпичей. Размеры дымохода прямо зависят от габаритов камина-печи. Дымоходы бывают нескольких видов:
- Самые простые дымоходы состоят из определенных участков, которые сочетают в себе прямой и возвратный ток воздуха. Заканчивается такая конструкция трубой. Области возвратного тока сооружают из параллельных каналов. Это делается с целью увеличения КПД и улучшения прогревания воздуха.
- Многооборотные дымоходы. Разнятся с предыдущими только количеством чередований участков. Стенки прогреваются более равномерно из-за этого.
- Дымоход без каналов. В таких конструкциях все сосредоточено на камере. Газы из хайла стремятся к своду камеры, там они остужаются и снисходят обратно. Пары отдают свое тепло стенкам камеры-колпака. Отработанные газы выходят в трубу через отверстия внизу и сбоку.
Можно использовать любой вид. Все зависит от ваших потребностей.
Создание основания для углового камина
Угловой камин из кирпича должен возводиться на независимый фундамент, поскольку выстроить конструкцию весом от 600 кг на поверхности пола неприемлемо. По этой причине удобнее всего заложить основание для будущего камина сразу же при строительстве жилища.
Понадобится рытье котлована до уровня главного фундамента (600 мм для одноэтажного дома и 800 мм для двухэтажного). На ровное дно углубления требуется насыпать песчаную прослойку толщиной не менее 30 мм. На песок укладываются крупные камни и щебень, затем все заливается цементным раствором. Ниже представлен пошаговый алгоритм закладывания фундамента для камина:
- углубление под основание уходит в пол на 600 мм, его ширина – на 150 мм больше предполагаемой ширины камина;
- на дно получившейся ямы засыпается щебень, который тщательно трамбуют и выравнивают по уровню;
- строительство фундамента начинается с подготовки опалубка из досок, обработанных смолой и для прочности покрытых рубероидом;
- высота коробчатой конструкции равна высоте фундамента;
- опалубку следует залить цементно-песочной смесью в пропорции 1:3;
- верхний слой требуется тщательно выровнять;
- когда все готово, его накрывают полиэтиленом и оставляют до полного высыхания на 6-7 дней в зависимости от климата и сезона.
