Дровокол своими руками - инструкция для механического и электрического дровокола

Окунемся в прошлое

Такие примитивные типа, как топоры, клинья, колуны, кувалды и прочие, известны всем в качестве приспособлений для раскалывания поленьев. Однако с такой работой сложно будет справиться женщине или пожилому человеку, да и сам процесс может оказаться опасным. Топор, сорвавшийся с топорища, часто становится причиной серьезной травмы для неумелого дровосека. А как кусочки металла, отлетающие от клина, либо острые щепки зачастую ранят руки или лицо работающего! К тому же нередко люди, выполняющие много однообразных ударных движений, могут страдать от заболеваний опорно-двигательного аппарата.

Основные виды винтовых дровоколов

Бытовой конусный дровокол производители изготавливают как в стационарном, так и в мобильном исполнении. В последнем случае каркас снабжается осью с двумя колесами, благодаря которым станок можно свободно перемещать к месту колки дров.

По типу привода винтовые колуны делятся на электрические и бензиновые. Кроме этого, выпускаются модели промышленного типа, приводимые во вращение тракторным валом отбора мощности (ВОМ).

Электрические дровоколы могут работать как от однофазной сети, так и от трехфазной. Однако завести три фазы на свой участок – довольно дорогое мероприятие, поэтому владельцы дачных домов выбирают менее мощные, но зато более практичные однофазные модели.

Выбирая дровокол шуруп, обращайте внимание на тип резьбы конуса. Метрическая резьба стирается быстрее и при работе такого конуса высока вероятность соскакивания полена

Лучший вариант – упорная резьба, которая лучше входит в чурку и служит дольше.

Ориентировочные цены на дровокольные станки винтового типа составляют от 16 000 до 38 000 рублей. Существенное влияние на цену оказывает тип двигателя (220 В, 380 В, бензиновый). Полностью автономный станок, оснащенный двигателем внутреннего сгорания, стоит в среднем на 10-15% дороже электрического.

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Дровокол ручной своими руками

Более простая конструкция, для создания которой нужно подготовить:

рессору от автомобиля;
уголок металлический (40 или 50);
пару отрезков уголка длиной 55 см;
еще пару – длиной 15 см.

Автомобильная рессораМеталлический уголокДва уголка по 5 см и еще два – по 15 см

Шаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

От краев нужно отступить по 10 смРазмечается длинный уголок

Шаг 2. От самого угла отступите при этом 1,5 см.

От угла нужно отступить 1,5 см

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Середина уголка размечена по 5 см

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Обрезка уголка по разметке

Шаг 5. Далее возьмите второй длинный уголок, приложите его к уже обрезанному, используя последний в роли шаблона.

Вырезанный уголок используется как шаблон

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Обрезается второй уголок

Шаг 7. В итоге у вас должно получиться примерно следующее.

Результат проделанной работы

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их.

Берутся короткие уголки

Шаг 9. Приварите длинные уголки к коротким.

К коротким уголкам приварены длинные

Шаг 10. Отрежьте от рессоры кусок длиной 35 см.

Отрезается кусок рессоры

Шаг 11. Изготовьте втулку. Возьмите для этой цели кругляк, просверлите в нем отверстие для крепежного болта.

В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Длина втулки должна соответствовать ширине между уголками

Шаг 13. Сделайте небольшой проем в рессоре.

В рессоре выточен небольшой проем

Шаг 14. Приварите к ней сделанную ранее втулку.

Втулку нужно приварить к рессореВтулка приварена

Шаг 15. Чтобы соединить рессору с уголками, проделайте в последних отверстия.

В уголках сверлятся отверстия

Шаг 16. Далее возьмите кусок трубы.

Берется кусок трубы

Шаг 17. Приварите этот кусок к рессоре с другой стороны.

Труба приварена к рессоре

Шаг 18. После этого заточите рессору.

Заточенная рессора

Шаг 19. Соберите все детали в единую конструкцию.

Сборка всех деталейПроцесс сборки

Шаг 20. Все, ручной дровокол готов, можете приступать к его тестированию.

Тестирование самодельного дровокола

Шаг 21. Чтобы было удобнее пользоваться дровоколом, он в нашем примере приварен к трубе, которая забетонирована в землю.

Дровокол приварен к трубе, забетонированной в землюТак инструментом удобнее пользоваться

Обзор самых популярных моделей для колки дров

Купить инструмент для колки дров можно в специализированных магазинах спецтехники или хозтоваров. Обычно их не привозят в большом количестве, поэтому лучше заранее поговорить с представителем магазина, чтобы уточнить есть ли в наличии устройство.

Чаще всего российские потребители хвалят специнструмент марки Logmaster.

Дровокол с механическим приводом марки Logmaster

Дровоколы этой серии отличаются высоким качеством сборки и удивительной производительностью.

Легкий, компактный, удобный – дровокол, придуманный американским инженером Джеймсом Клиффордом считается эталоном подобных машин

Коротко о характеристиках:

вес – 9,5 кг;
тип привода – ножной;
рабочее усилие – 1200 кг;
цена – от 4 000 рублей.

~~Дровокол с механическим приводом марки Logmaster~~

Механический дровокол ZIGZAG от Yardworks

Механический дровокол ZIGZAG –один из самых лёгких механизмов для колки дров. Обеспечит простую и быструю колку поленьев без топора. Нажатием ножной педали на стальной клин создается давление в 1200 кг. Габариты обрабатываемого полена: диаметр до 25 мм, длина 45 мм. Стоимость такой модели 4900 рублей.

Дровокол ZIGZAG от Yardworks – простой и удобный инструмент, который просто необходимо иметь на даче~~Механический дровокол ZIGZAG от Yardworks~~

Как сделать дровокол конусного типа своими руками

Основная сложность в этом устройстве – сама конусная деталь. Она должна иметь определенный шаг резьбы и форму.

В качестве привода можно использовать любой электродвигатель (в том числе бензиновый или на дизтопливе) подходящей мощности.

Принципиальная схема устройства достаточно проста.

Если винтовой колун насажен непосредственно на ось двигателя, то максимальная допустимая скорость вращения вала не должна превышать 500 об/мин. Мощность желательна от 3 кВт. Найти такой двигатель не просто, поэтому лучше использовать передаточные механизмы. Самый простой вариант – приводные ремни на шкивах. Большую продуктивность даст редуктор, например, от мотоцикла.

Последовательность изготовления:

сварить стол с полкой, ориентируясь по высоте на свой рост (удобна столешница на высоте 70…85 см от пола). Положение полки зависит от длины приводного ремня. Ее лучше приварить уже ПОСЛЕ того, как установлен конус и определено место положения электродвигателя;
с помощью распорок или опор автомобильного кардана установить на подшипниках конус;
определить положение вала электродвигателя, приварить полку и установить на нее двигатель;
вставить распорку из сгона гайки и трубы между двигателем и опорой конуса;
натянуть цепь (приводной ремень) и проверить правильность движения конуса.

Важно: устанавливать чурки для раскола можно ТОЛЬКО ВЕРТИКАЛЬНО! В противном случае древесина может попасть под конус и заклинить его или изогнуть вал. Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины

Для лучшего понимания принципа работы предлагаем посмотреть видео о винтовом дровоколе на основе двигателя стиральной машины.

Последовательность сборки и нюансы вытачивания, а также нарезки резьбы на конусе смотрите в видео ниже.

Элементы конструкции

Для работы понадобятся:

Лист металла толщиной 4-5 мм.
Конус (лучший материал для главной детали всего механизма – инструментальная сталь).
Вал.
Шкивы (для передачи с помощью ремня) или звездочки (для передачи с помощью цепи).
Ремень или цепь.
Подшипники, имеющие корпус.
Электродвигатель.
Провода.
Кнопка включения и выключения агрегата (в качестве альтернативы можно использовать магнитный пускатель).
Уголки для изготовления станины (для этой цели вполне подойдут и стальные трубы).
Болты и гайки.

Почти все перечисленные детали можно извлечь из старого оборудования. Конус вы можете изготовить сами. Однако, для этого потребуется определенное оборудование. Шаг резьбы винта должен быть 2:1. Поэтому желательно приобрести его, чтобы агрегат работал без замечаний.

Двигатель рекомендуется использовать электрический, на 220 вольт. Иногда в хозяйстве встречаются дровоколы с двигателем от стиральной машины. Большая установка может функционировать и с бензиновым двигателем. Рекомендуемый диаметр вала – от 25 до 30 мм.

Также для работы потребуются следующие инструменты:

электродрель со сверлами разного размера;
молоток;
сварочный аппарат;
болгарка;
рулетка, ключи;
маркер.

Особенности функционирования

Конусный дровокол (винтовой колун) работает по простому принципу: вращаясь, конус входит в древесину наподобие шурупа и раскалывает ее на части

При работе с этим устройством необходимо соблюдать элементарную технику безопасности и проявлять особое внимание

Итак, самым простым вариантом дровокола является конструкция, состоящая из верхнего конуса и нижнего домкрата, а также уложенной набок П-образной рамы.

Установленный чурбан зажимается между конусной оснасткой и штоком домкрата. В результате конус, поступательно набирающий скорость, выполняет разделение древесины на части.

В случае изготовления более сложного варианта, который отличается высокой производительностью, нужно устанавливать двигатель, работающий от бензина или электричества. На его вал насаживается конусная оснастка, которая при медленном вращении (80-100 об/мин) ввинчивается в древесину и раскалывает ее.

С применением подобной схемы рубки дров обеспечивается безопасность человека, обслуживающего устройство. Главным недостатком этого оборудования считается невозможность раскола чурбаков из пород древесины, отличающихся переплетением волокон. Для рубки дуба и березы используют гидравлический дровокол, характеризующийся существенно большим усилием толкателя (3-7 тонн).

Чем привлекательны устройства для колки дров с ножным приводом

Механизмы для колки дров с ножным приводом оптимально подойдут для домашней, сезонной заготовки древесины. Они могут легко расколоть чурки среднего диаметра и освободить вашу спину от сверхнагрузок.

Если говорить о механических моделях дровоколов, то ими практически невозможно нанести увечья. Такой инструмент интуитивно прост в использовании и подходит даже для пожилых людей, по сути, с ним справится даже подросток.

Ножные пружинные колуны легко справятся с поленьями, диаметр которых составляет 20 — 25 см

Прибор легко складывается, не занимает много места, подходит для использования на даче или в частном доме. При необходимости его можно просто убрать в сарай.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

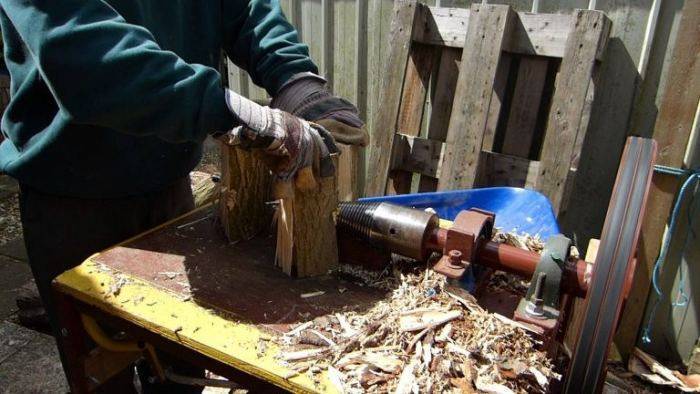

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

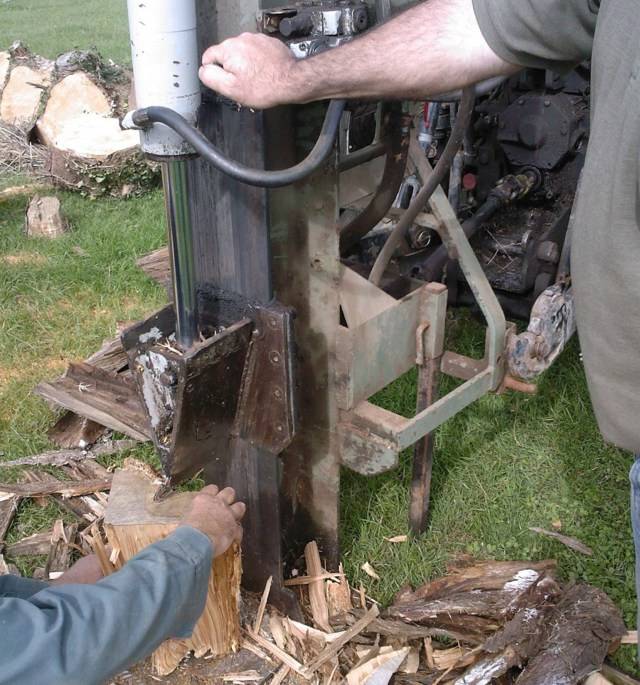

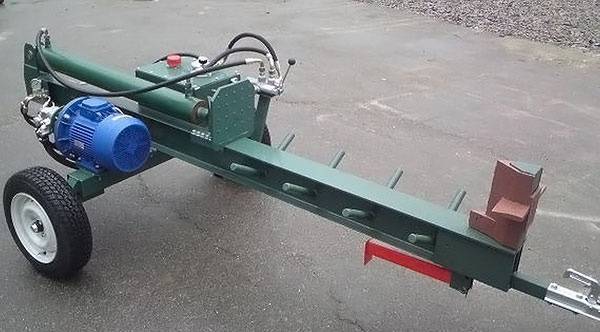

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Достоинства и недостатки конусных дровоколов

Основными достоинствами конусных дровоколов являются:

простота конструкции;
возможность сборки своими руками;
хорошая производительность аппарата;
небольшая цена установки;
работать на таком устройстве способен любой человек.

В то же время очень простая и надежная конструкция самодельных дровоколов имеет ряд недостатков.

Одним из них можно считать то, что дерево с сильно переплетающимися волокнами является большой проблемой для его винта. Именно поэтому корни дерева и полена с сучками стоит колоть вручную.
Следующий недостаток заключается в плохом разделении больших чурок на части.
А также стоит заметить, что сделать конус самостоятельно практически невозможно без помощи квалифицированного токаря.

На данный момент в сети можно найти качественные чертежи винтового дровокола для изготовления своими руками или предложения о продаже готового изделия.

История дровокола. Несколько слов об эволюции инструмента

Самый трудоемкий этап всего процесса заготовки дров – это раскол чурок. И для этого как раз используется такой инструмент, как дровокол. На Руси дровоколом называли человека, рубящего дрова для печи колуном или топором. Безусловно, в возрасте 20, 30 или 40 лет мужчина легко с этим справляется. Хорошенько замахнуться, сильно ударить – и все дела! Но годам к 50 даже человеку, с детства приученному к физическому труду, уже нелегко махать колуном, а потому и возникла необходимость в приспособлении для колки дров, способном облегчить труд.

Устройство топора

Сегодня обзавестись дровоколом легко. Его можно купить в магазине (подобные инструменты производятся многими компаниями), но у рядового сельского жителя далеко не всегда есть средства на его приобретение.

В таком случае остается один выход – сделать это полезнейшее приспособление своими руками, благо фотографий самодельного дровокола в Интернете можно найти великое множество.

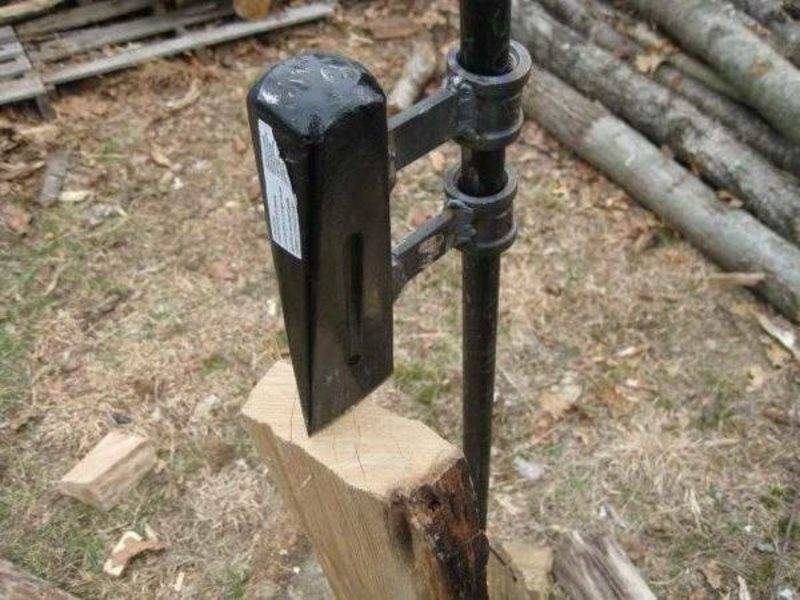

Дровокол механический пружинный своими руками
Дровокол эволюцинировал до такого вида

Каких размеров должны быть дровоколы

Узлы и детали дровоколов можно располагать в произвольном порядке, не копируя все досконально со схем. Строгих ограничений нет. Соблюдаются лишь основные принципы крепления деталей. При этом немаловажным является и то, насколько удобно эксплуатировать дровокол

Этому фактору нужно уделить особое внимание во избежание несчастных случаев. Поэтому нужно подобрать подходящую высоту дровокола в соответствии с ростом человека

Конечно, можно выполнить дровокол в рекомендованных параметрах длиной 80-90 см, шириной 40-50 см и высотой 60-70 см. Однако лучше всего собирать дровокол индивидуально.

Техника безопасности

Для безопасной работы с самодельным устройством необходимо соблюдать следующие правила:

Процесс заготовки древесины нужно проводить в закрытой одежде, перчатках и защитных очках, чтобы не травмироваться отлетевшей от заготовки щепкой.
Заготовка должна прочно располагаться в желобе и не смещаться при передвижении.
При движении поршня запрещено протягивать руки к ножам и поправлять сдвинувшуюся заготовку.
Любые манипуляции с заготовкой выполняют после выключения агрегата и полной остановки всех его узлов.
Работы по починке или замене узлов дровокола проводят, отключив электродвигатель от питания сети.

Дровоколы существенно облегчают заготовку большого объёма дров, экономя силы и время. Однако для обеспечения дровами камина или бани нет необходимости приобретать сложное дорогостоящее оборудование. Гораздо приятней и полезней для здоровья воспользоваться обычным топором.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

гидравлический домкрат;
профильная труба 40х50;
уголки;
стальные пластины толщиной 6-8 мм;
резиновый жгут;
кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
болты М12;
сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

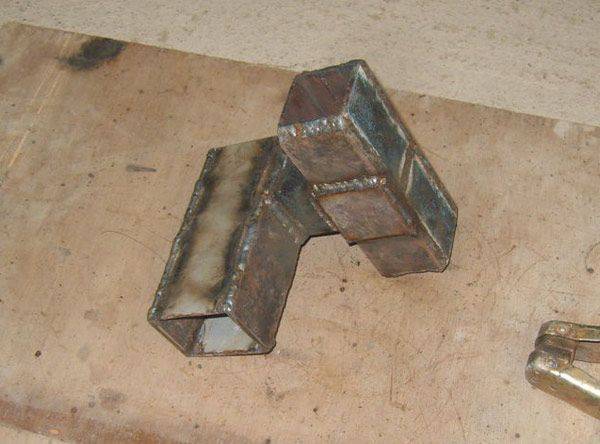

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

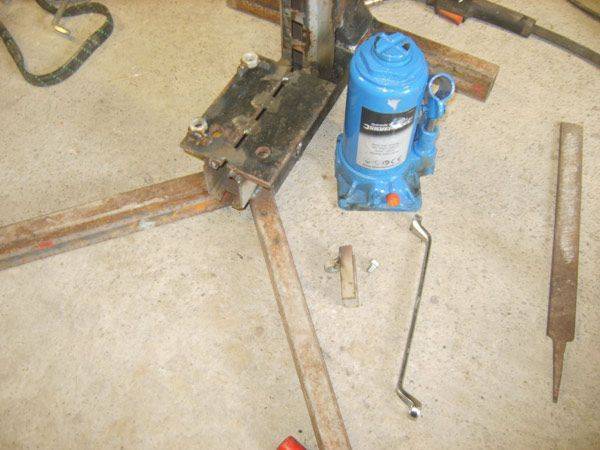

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

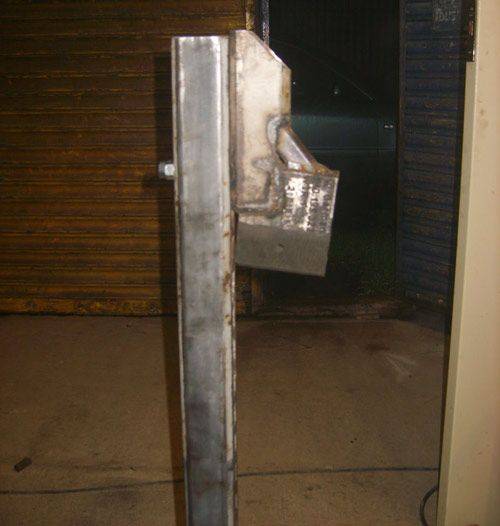

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php

Инструкции по изготовлению

Прежде чем начинать работать, следует собрать чертежи, находятся они во Всемирной паутине. Схему по сборке агрегата следует тщательно проработать, в этом деле не может быть мелочей.

Сделать работу по созданию гидравлического дровокола можно в гараже. Гидросистема б/у берётся от экскаватора или трактора. Производительность зависит от объёма заготовки и какой будет раскол бревна, также немаловажную роль играет усилие, затрачиваемое на расщеп:

220 мм – 2 тс;
прямой слой – 2,8 тс;
240 мм – 2,5 тс;
320 мм на 4 части – 4 тс;
320 мм на 8 – частей 5 тс;
420 мм на 8 частей – 6 тс.

Сила гидронасоса зависит от скорости подачи (в среднем 4,4 мм). После того как посчитаны основные параметры, следует озаботиться такой темой, как поиск движка. Силовая установка должна выбираться с запасом более, чем на 20%. Также следует выбирать фурнитуру, которая должна быть достаточно надёжна:

трубки и шланги;
кран;
задвижки.

Колун – это элемент очень важный, он должен быть соответствующим образом заточен под углом 45 градусов. Делается колун из калёного металла, чтобы избежать излишней деформации. Резаки также должны быть твёрдыми. Бревно сначала «встречается» с вертикальным резаком, он заточен на прямой клин (с соблюдением симметрии). Резак, расположенный в горизонтальной плоскости, монтируется на заднем плане, на расстоянии 20 мм, он «ложится» на верхний косой клин.

Прямоугольный резак монтируется внизу, его высота – 4 мм, инструмент выступает не более чем на 3 мм. Такой монтаж даст возможность работать с деревянными заготовками повышенной сложности. Углы затачиваются так:

вертикальный резак для мягких пород дерева – 18 градусов (3 размера резака);
для плотных пород деревьев (включая берёзу) – 16 градусов (3,7 толщины ножа);
резаки в горизонтальной плоскости – 17 градусов;
накалыватель обладает углом наклона не более 25 градусов (минимальный уровень 22 гр., размер резака 2,5).

При проектировании и создании чертежа определяют в первую очередь функционал самодельного станка. Для работ по дому достаточно гидравлического дровокола вертикальной конструкции. Производительность таких станков небольшая, но они отличаются небольшими размерами и просты в устройстве. Затем следует подумать о приводе: бензиновый двигатель мобилен, но электрический движок более «чистый», не так громко «шумит».

Дальше важно озаботиться темой создания механического домкрата — он будет нужен, чтобы двигать массивные заготовки. Домкрат монтируется на поперечине, которая делается буквой Т, крепится она в нижней части рамы

Инструмент позволительно сделать в таком виде клинового устройства. В этом блоке также присутствует центровочный агрегат, он задаёт движение вертикально оси бедующего раскола. Для этого по оси заготовки делается метка – отверстие, через которую клиновое устройство будет входить в заготовку под углом 90 градусов по отношению к нижнему блоку. Устройство будет обеспечивать раскол заготовки с минимальными энергетическими затратами. При этом увеличивается качество скола, уменьшаются энергетические затраты, а значит и расход топлива.

Для горизонтального устройства гидропривода можно использовать автомобильный домкрат

При его монтаже важно правильно соединить шланги. В этом случае устройство монтируется на колёсную раму

При раскачивании рукоятка из домкрата действует на торец заготовки. Противоположный торец входит в материал и рассекает его.

Если давление сбавляется в гидросистеме домкрата, возвратные устройства в виде пружины (с двух боков), возвращают его в первоначальное положение. Если использовать другой нож, Х формата, то производительность может возрасти на 100%. Поставив дополнительно насосный агрегат, скорость работы возрастёт ещё процентов на 50. Насосный агрегат имеет такие узлы:

гидроцилиндр;
ёмкость для масла;
насос НШ 34 или НШ 52.

Таким образом, необходимо будет сделать выбор. Гидравлический дровокол более громоздкий. Вертикальный гидравлический дровокол более габаритный, но он имеет и большую мощность. Также надо будет определиться, какая модель предпочтительнее — чаще используют конструкцию, когда резак находится в стационарном положении, а заготовка подаётся на него. Иногда используют и другой принцип, когда резак «входит» в заготовку.

О том, как изготовить гидравлический дровокол своими руками, смотрите в следующем видео.

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

простоту конструкции;
возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
высокую производительность оборудования;
низкую стоимость установки;
эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Дровокол своими руками — чертежи, схемы, размеры. фотографий самодельных дровоколов
