Особенности конструкции дверей «гармошка»

Варианты декора

Есть множество вариантов, как можно задекорировать дверь-гармошку. Самым простым и доступным из всех является использование красивых покрытий, например, с имитацией дерева, кожи, камня. Подобные пленки не требуют особого ухода, и можно украсить ими дверь самостоятельно, когда имеющийся дизайн приестся.

Еще один красивый вариант – использование прозрачных вставок. Панели со стеклом еще называют французскими. Они выглядят как обыкновенные оконные рамы со вставленным остеклением, только высокие, и имеют форму складной створки. Чаще всего для этих целей выбирают широкие ламели, поскольку они в подобной дизайне выглядят наиболее выигрышно.

Можно использовать и небольшие вставки из матового стекла. Они более уместны на узких планках. Такие решения можно установить даже в ванную, однако в этом случае лучше выбрать не полноценное стекло, а его пластиковую имитацию. Деревянные конструкции с частичным остеклением хороши для гостиных, залов, спален, поскольку они не выглядят слишком громоздко и даже визуально делают атмосферу более воздушной.

Металлизированное покрытие или железные вставки подойдут не ко всем стилистикам. Так, лучше всего они смотрятся в современных направлениях: модерн, хай-тек, лофт. Цвет вставок также можно варьировать по своему желанию, предпочитая бронзовые, оттенка черненого серебра, золотистые.

Гармошки с рисунком могут использоваться не только в детских. Интересно выглядят варианты, словно составленные из разноцветных блоков. Они прекрасно впишутся в яркую комнату как перегородка или створка шкафа. Фотопечать поможет подобрать дверь к остальным деталям интерьера. Можно изобразить на полотне, например, принт со штор или декоративных подушек.

Механизм открывания складной двери

Он является основой всякой складной двери и ее несущей конструкцией. Он состоит из верхней направляющей (рельса) и крепежа, на который подвешиваются створки. Рельс монтируется к верхней части дверного проема и выполняется из металла — алюминия или стали. Но его видимые части нередко декорируют шпоном древесины или лаком, ламинируют, чтобы его отделка сочеталась с оформлением полотна или проема. Крепеж также металлический. Нижняя его часть соединяется с полотном, а верхняя вставляется в паз рельса и «ездит» по нему во время открывания и закрывания.

  • 1 из 1

На фото:

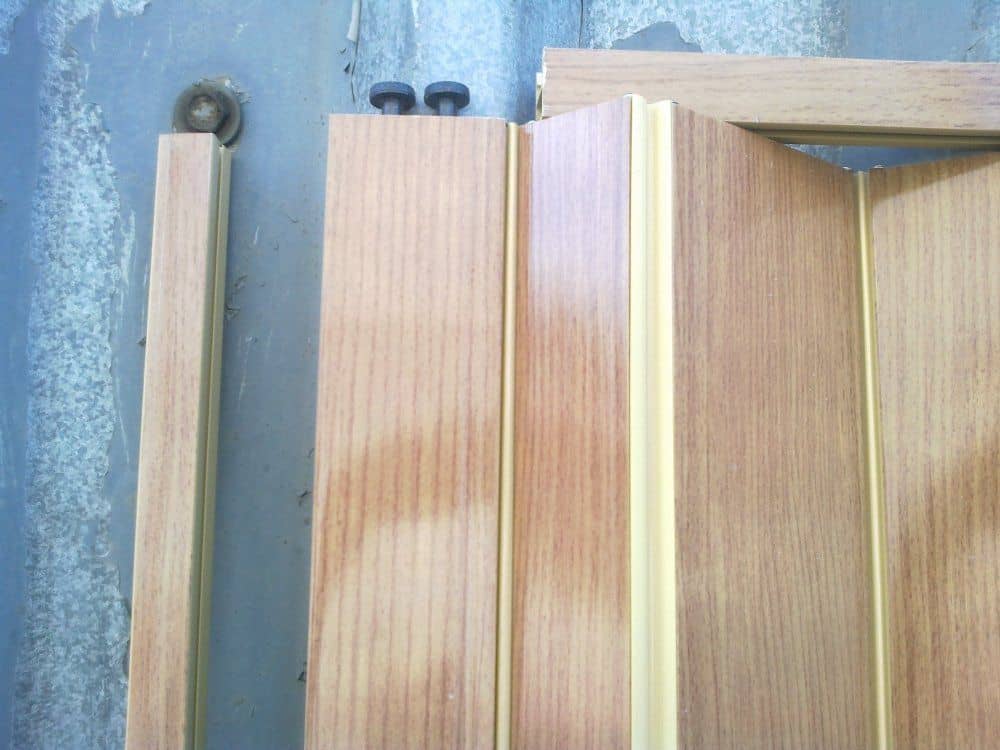

Устройство рельса, роликов и петель, соединяющих между собой полотна складной двери.

Раньше эта скользящая часть представляла собой шар, к которому приваривался металлический прут, удерживавший створку. Однако во время работы возникало сильное трение между шаром и рельсом: обе детали быстро изнашивались, механизм скрипел и застревал. Сейчас большинство производителей (в том числе все итальянские компании) применяют подшипники — они обеспечивают более легкое и бесшумное скольжение.

При высоте полотна более двух метров складная дверь может устанавливаться на нижний рельс. Он придает полотну стабильность — препятствует отклонению створок от вертикальной оси.

Как выбрать дверь-гармошку – рекомендации нашей редакции

Если вы решили купить раздвижные межкомнатные двери гармошка, следует ответственно подойти к выбору подходящей модели

Внимание следует уделить уплотнителю для пазов и качеству рамы. Качественные изделия при открывании должны двигаться плавно и легко

В открытом между соседними панелями не должно быть видимых зазоров.

Конфигурация выбирается для конкретного помещения индивидуально

При выборе материала для изготовления конструкции, следует учитывать назначение комнаты, для которой она предназначена. Так, пластиковые двери чаще всего устанавливают в ванных, кухнях, саунах и верандах. Для жилых комнат лучше выбрать деревянные конструкции или из МДФ. Для сада или террасы оптимальным вариантом станет стеклянная «гармошка».

Пластиковые двери актуальны для общественных помещенийРасцветка – один из важных критериев при выборе

Особое значение имеют геометрические размеры конструкции. У стандартных моделей высота 2, 2.5 или 3 м. Если такой вариант не устраивает, можно изготовить дверь-гармошку на заказ, которая идеально впишется в проём.

Зонирование пространства актуально для различных помещенийНичто не должно мешать движению створки

Предлагаем посмотреть видео о том, как согласовать дизайн выбираемой конструкции со стилистическим оформлением помещения:

Watch this video on YouTube

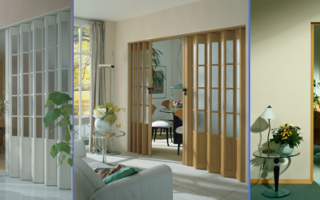

Какие бывают в продаже

Сегодня на рынке представлены двери данного типа из самых различных материалов. Без затруднений можно подобрать гармошки из наиболее распространенных — дерева, ПВХ или МДФ. Средняя ширина панели — от 85 до 120 миллиметров. Толщина — от 8 до 20 миллиметров. Панели скрепляются неразъемными петлями. Крайняя петля наглухо крепится на дверном косяке. Прочие снабжаются роликом для движения по верхней перекладине (крепится на коробке). Таким образом осуществляется складывание и раскладывание двери. Для фиксации двери используются флаги-стопоры.

В зависимости от желания, заказчик имеет возможность выбрать высоту двери-гармошки. В домашнем интерьере дверь может доходить до потолка, в офисных или рабочих помещениях — иметь стандартную высоту.

Путем добавления дополнительных секций возможно значительное расширение перегородки. Возможен вариант остекления панелей, чаще всего для этих целей применяются вставки из витража.

Богатство выбора цветов и фактурной обработки делают двери данного типа подходящими для любого типа интерьера. Зачастую дверь-гармошка украшается декоративными узорами или изображениями, они могут быть как односторонними, так и двухсторонними. Ориентировочная стоимость таких дверей — 50–1500 долларов и более в случае применения шпона элит-класса и дорогостоящих витражей.

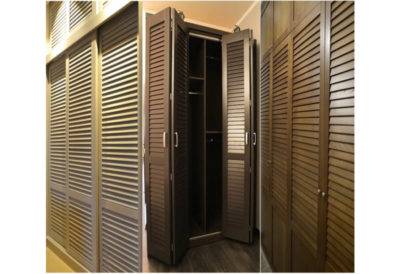

Дверь-книжка — родственный тип двери-гармошки. В обозначении данного типа дверей иногда встречаются различия. Так, иногда их называют дверь-ширма. Основное отличие данного типа двери от двери-гармошки — значительно большая ширина панелей и прочности крепежных петель. Назначение такой двери — разделение пространства комнаты на логические зоны. В остальном она подобна дверям-гармошкам. При грамотном размещении и подборе, двери-ширмы идеально вписываются в различные интерьеры.

Нюансы при выборе складных перегородок и дверей из ПВХ

Устанавливать складные межкомнатные пластиковые двери гармошка не слишком сложно, и с этим вполне можно справиться самостоятельно. Но тем, кто никогда не занимался подобной работой, все же, рекомендуется обратиться к специалистам

Также при выборе и установке оснащения важно не забыть о нескольких важных пунктах

У пластиковых дверей секционные соединения изготовлены из того же материала, поэтому лучше выбирать конструкции, где складывающихся элементов немного — такие модели дольше не ломаются.
Двери «гармошки» не слишком хорошо сдерживают посторонние звуки, поэтому в виде защиты от постороннего шума они не подойдут. Также у них есть проблемы с теплоизоляцией

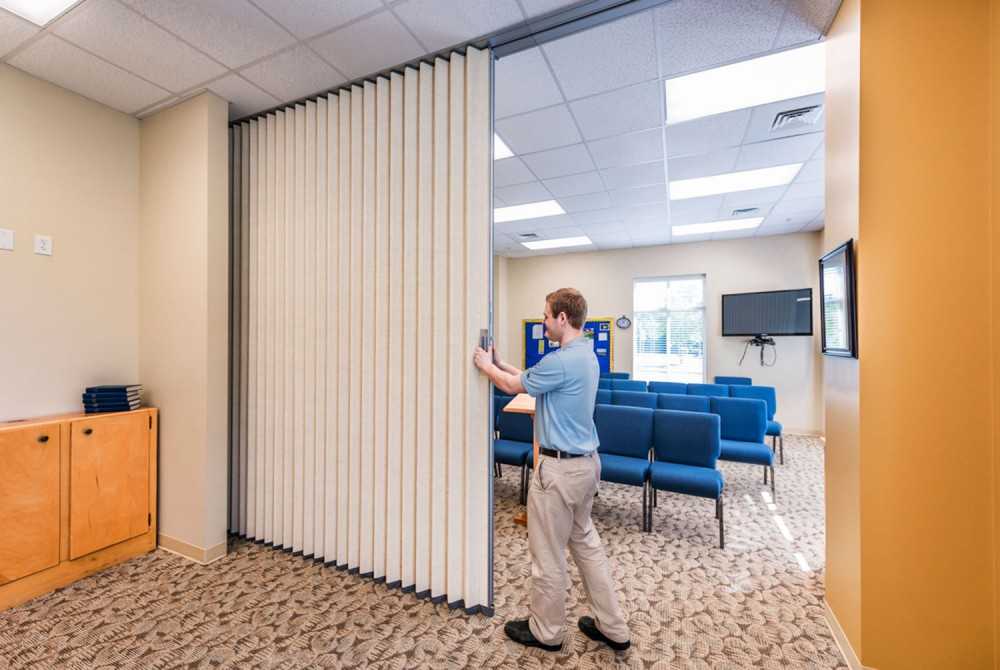

Но зато они — отличный вариант для зонирования помещения или оптимизации пространства.
Если конструкция устанавливается непрофессионалом, то важно убедиться, что направляющие установлены строго в горизонтальном положении. Для этого понадобится строительный уровень

Неправильная установка значительно сокращает общий срок службы фурнитуры и самой двери.

Чтобы понять, как правильно собрать дверь, можно ознакомиться в обучающем видео, представленном в конце статьи. В таком формате инструкция по сборке выглядит более наглядной и доступной даже для тех, кто ранее никогда не занимался в быту подобными вещами.

С чего начать

Очистить проем

  • Ставить дверь в старой коробке нецелесообразно по ряду причин. Во-первых, не факт, что они не будут контрастировать друг с другом; во-вторых, в ходе реконструкции появляется возможность частичной перепланировки помещения. И расширение проема – один из удачных вариантов. Именно поэтому и специалисты, и те, кто уже занимался самостоятельной установкой гармошек, советуют полностью демонтировать косяк.
  • После обработки торцов стены произвести замеры. Знание линейных параметров позволит подобрать оптимальную модель складывающегося полотна. Изготавливать его собственноручно не имеет никакого смысла. Сортамент продукции настолько разнообразный (по материалу планок, их оттенку, оформлению), что на вопрос, как лучше самому сделать гармошку, ответ один – проще приобрести и установить готовую. Именно к этому все и сводится.

Нюанс лишь в том, что двери «гармошки» поставляются в различных типоразмерах, которые зависят от количества ламелей, их ширины и производителя. Все необходимые данные отражены в руководстве по монтажу, прилагаемому к изделию. Следовательно, придется «подгонять» проем под понравившуюся модель, а не наоборот.

Закупить необходимые материалы

Складные двери поставляются в полной комплектации, и ее соответствие проверяется еще в мебельном салоне. Но только после «черновой» подготовки рабочего участка станет понятно, что понадобится еще (те или иные инструменты, монтажная пена, доборы, наличники и так далее).

После этого выполняются необходимые технологические операции. Методика сужения (расширения) прохода в стене определяется ее материалом, состоянием и возможностями мастера: каркас с последующим бетонированием, усиление прутком, оштукатуривание и так далее. В результате проем должен быть полностью готов к установке.

Устройство и принцип работы раскладной межкомнатной двери гармошка

В состав двери гармошка входит направляющий рельс, который монтируется преимущественно в верхней части проёма, и непосредственно само дверное полотно, состоящее из соединенных между собой панелей. Открытие и закрытие раскладных межкомнатных дверей гармошка происходит благодаря наличию роликов, прикреплённым к верхней части створки. Плавность движения обеспечивают подшипники. Стопор обеспечивает фиксацию системы в нужном положении.

Стабильность работы системы обеспечивается согласованной работой всех элементов

Количество створок в конструкции может отличаться. Иногда вместо одной устанавливаются две. При установке крайнюю панель створки крепят к дверному косяку, чтобы исключить её смещение в момент открытия двери.

Створка может занимать весь проём или только её часть

Изготовление и монтаж двери гармошки своими руками

Начинаем работу с обрамления проема. По бокам устанавливаем строганые деревянные брусья. Сверху и снизу крепим направляющие. Все проверяем уровнем и повторно производим контрольный замер, чтобы если что, то скорректировать размеры гармошки.

На полу начинаем сборку, соединяя полотна рояльными петлями на шурупах. Створки из ДСП перед монтажом обклеил фактурной бумагой под дерево. Выполнил бы оклейку двери самоклеющейся пленкой, но ее тогда не было в продаже.

Для крепления колесиков и подшипников к двери по заказу мне токарь изготовил металлические крепежные элементы, которые крепили движущиеся детали к полотнам на шурупах.

Устанавливаем дверь на нижнюю опорную часть, и заводим подшипник в верхнюю направляющую. Нижняя направляющая была выполнена с ботиками с двух сторон. Чтобы завести дверь один бортик не был установлен.

Крайнюю створку крепим жестко к стойке – брусу рояльными петлями. Чтобы подшипник диаметром 30мм не создавал шума при движении, следует прикрепить к внутренней боковой поверхности уголков полоски плотного коврового покрытия.

Колея для него получилась 40мм, то есть с небольшим запасом для более свободного перемещения. Такой же размер колеи выдержал внизу (ширина колесиков составляла 35мм), то есть создавался люфт в 5мм с целью избежать заклинивания колес при движении.

Сделанная складная дверь гармошка своими руками получилась не идеальной, но очень даже эстетичной. В моем случае образовался зазор между низом двери и уровнем пола на высоту мебельного колесика.

Сейчас выполнил бы этот фрагмент иначе, опустив нижнюю направляющую ниже уровня пола на заданный размер. Но это сейчас все ушли от порогов, а раньше каждая дверь в комнату имела порог. Построил не один дом, и это было всегда предусмотрено проектом.

Осталась ручка. Установил ручку с защелкой на крайнее полотно. Напротив защелки смонтировал ответную планку. Когда дверь была готова, то сам удивился, что смог ее сделать своими руками. Установил наличники. Покрыл все дерево и створки бесцветным лаком за два раза.

Складная дверь имеет достаточно преимуществ:

  • Не перекрывает проход в коридоре или комнате на ширину открывания.
  • Складывается в компактную конструкцию, которая не занимает много места, не реагирует на сквозняки – не хлопает, не открывается.
  • Значительно экономит место, так как занимает узкую полосу пространства.
  • Можно раздвигать не полностью, а открывать по необходимости только ее часть.
  • Стоимость сделанной своими руками гармошки получилась по себестоимости минимальной.
  • Достаточно долговечна. У меня дверь гармошка уже 23 года и жена категорически против замены ее на более дорогой и красивый современный образец – наша дверь гармошка уже своего рода раритет.

Единственный, пожалуй, недостаток в том, что у нее ниже звукоизоляция, чем у обычной двери. Но у нас она находится в гостиной, где редко кто спит – только гости, поэтому не ощущаем это как недостаток. Предлагаю ознакомиться с очень интересным решением оформления гостиной в салатовом цвете.

Сделанная мной складная дверь гармошка своими руками, конечно, не современный вариант, но хотел описать принцип сборки, что идентично для любых моделей. В свое время, когда дверь только собрал, то друзья тоже загорелись этой идеей. Поэтому и эскиз сохранился до сих пор – приходилось давать копию желающим. Точно знаю, что такие три двери есть еще в нашем городе.

Если вы хотите сделать подобную дверь, но по своим размерам, то немного измените ширину створок и при наличии готовых комплектующих сборка займет немного времени. Складная гармошка подойдет и на дачу при обустройстве ее и создании интересного интерьера.

Предлагаю видео пошагового монтажа

Устройство гармошек – продуманная и простая конструкция

Такие двери причисляются к складывающимся. Их полотно состоит из нескольких элементов. При открывании оно складывается и передвигается к откосу дверного проема по специальному рельсу. В сложенном состоянии гармошка занимает место (совсем немного) в проеме, но зато не нуждается в дополнительной площади ни на стенке, ни в помещении. Подобные межкомнатные двери оптимальны для помещений с малым метражом. Они считаются по-настоящему экономными, а главное – простыми и понятными в монтаже своими руками.

Панели рассматриваемых дверей изготавливаются из разных материалов. Гармошки делают из кожи, бамбука, зеркал и стекол, ДСП и МДФ. Реже в качестве элементов таких дверных конструкций используется натуральный шпон и массив дерева, что связано со сравнительно большой массой этих материалов. Составные «кусочки» описываемых дверей делаются из 10–12-сантиметровых панелей, которые соединяются друг с другом петлями. При использовании кожи либо ткани петли заменяют на ламели. Их соединение в единую конструкцию производится посредством небольших по показателю жесткости тканевых вставок.

Двери-гармошка из МДФ

В одной створке может присутствовать разное число панелей. Все зависит от ширины дверного проема и ширины отдельного элемента. В жилых домах и квартирах, как правило, устанавливаются одностворчатые конструкции, в общественных зданиях – двустворчатые. Вы можете в любой момент своими руками изменить ширину двери, добавив или убрав нужное количество панелей.

Створка в гармошках перемещается по направляющей. Она может быть смонтирована внизу проема либо вверху. Первый вариант расположения направляющей признается более надежным. Зато при размещении ее вверху можно забыть о необходимости обустройства порога. В данном случае его просто-напросто нет.

Преимущества и недостатки дверей гармошек

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

ПреимуществаНедостатки
  • Значительная экономия пространства. Для открывания проема достаточно до 150 мм свободно пространства перед дверью, для распашной конструкции — радиусом, минимум 600 мм.
  • Простая установка.
  • Небольшая цена.
  • Практически отсутствует звукоизоляция.
  • Не удерживает запахи из других помещений.
  • Короткий срок службы. Это объясняется наличием большого количества подвижных элементов и разной фурнитуры, которые могут ломаться.
  • Такие конструкции достаточно часто заклинивают.
  • Они не обеспечивают человеку в отдельном помещении тишину и покой.

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

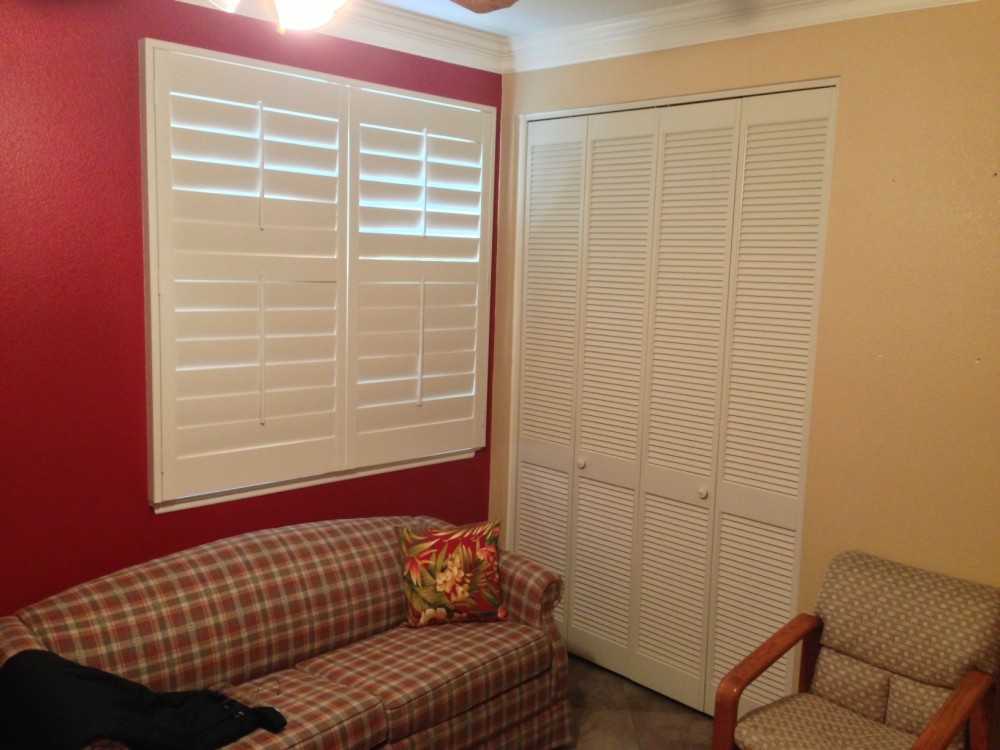

Глухие. Для их изготовления используется цельный массив любого непрозрачного материала.

Глухие двери гармошка

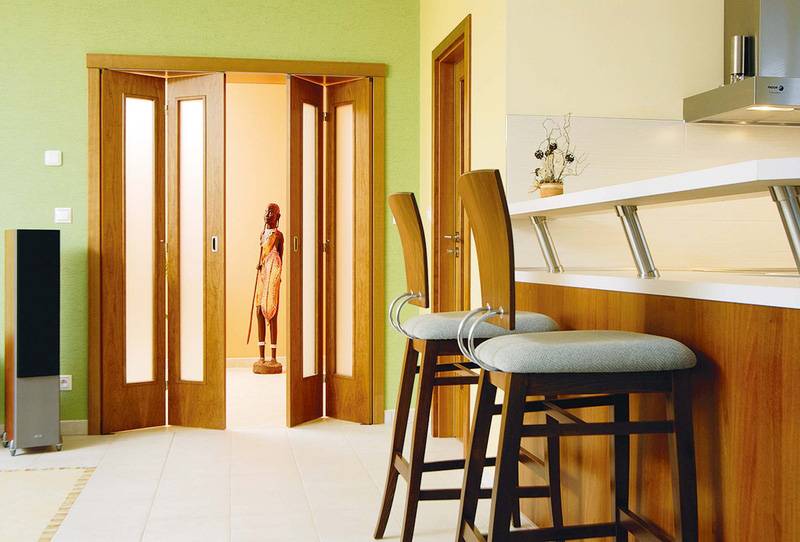

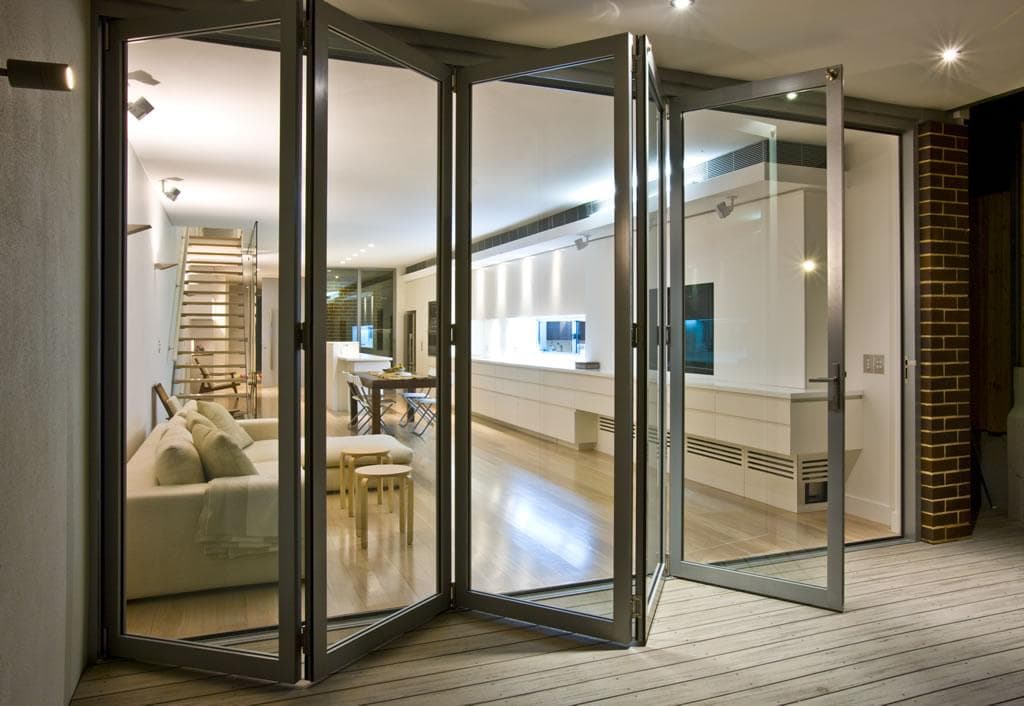

Со стеклянными вставками. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Стеклянные вставки в дверях

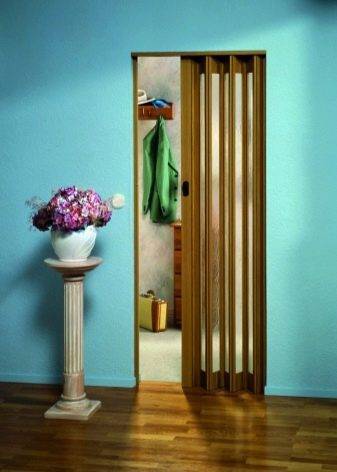

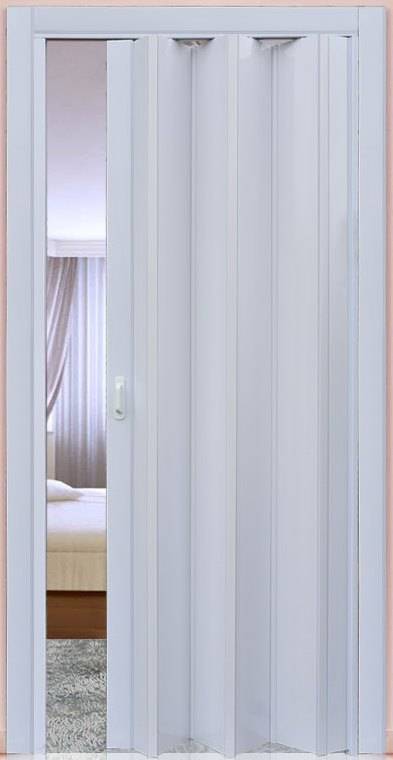

Из пластика. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Двери гармошка из пластика

Из дерева. Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Деревянные двери гармошка

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Схема сборки двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

  • Верхней направляющей – поз. 1в.
  • Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
  • Двух полупанелей: правой и левой – поз. 3.
  • Основных панелей – поз. 5.
  • Соединительного шарнира – поз. 4.
  • Стыковочной рейки – поз. 2.
  • Панели с замком – поз. 6.
  • Бегунков – поз. 7, предназначенных для перемещения полотна двери.
  • Стопоров – поз. 8, для фиксации дверного полотна.
  • Саморезы – поз. 11, для крепления направляющей рейки.
  • Ручки – поз. 9, для закрывания двери.
  • Защелки – поз. 10.

Описание и особенности

Самая главная особенность этих дверей и их непосредственная отличительная черта от «сородичей» в манере открываться, то есть – в складывании в гармошку или же в книжку. Благодаря этой черте для таких дверей совершенно не актуальна не только глубина пространства, но и его ширина.

Среди очевидных, буквально видимых, преимуществ использования при оформлении собственного жизненного пространства именно этого варианта дверей, наиболее значимы такие:




  • полная независимость от наличия пространства, для сравнения – классической, привычной двери, то есть – распашной, нужно в среднем свободное место не меньшее, чем их собственная ширина, данному варианту («гармошке») это не требуется;

сложность монтажа на уровне «карниза», то есть все предельно просто и легко для самостоятельной работы;

большой выбор готовых изделий, позволяющий воплотить любые задумки в оформлении жилья, возможность изготовления по собственным конкретным размерам, при этом более низкая стоимость, чем у «японок», то есть — дверей раздвижного, более знакомого и привычного типа;

неограниченный выбор материала – подобные двери изготавливаются практически из всего, начиная от традиционной древесины или же материалов на ее основе и до пластика или металла.

благодаря разнообразию используемого для изготовления сырья, практическое применение в интерьерах у данных дверей – самое широкое, их устанавливают на кухнях, в спальнях, в ванных в качестве перегородок, к примеру, в совмещенных санузлах и много где еще.



Каких-либо особо значимых нареканий, что со стороны обычных людей, что со стороны дизайнеров, специалистов установки и производителей, двери типа «гармошка» межкомнатные почти не имеют. В качестве характеризующих этот вид дверей отрицательных особенностей стоит отметить следующее:


  • отсутствие даже минимальной звуковой изолированности;
  • нет никакой защиты от сквозняков и проникновения запахов;
  • при определенных условиях, к примеру, попадании постороннего предмета, дверь может заклинить;
  • если использованы подшипники и другие крепления из некачественных сплавов или материалов, то может требоваться частая смазка, да и общий срок службы этих деталей двери будет достаточно коротким.


Однако, каждый из перечисленных минусов может быть и достоинством. Хотя такая дверь не защитит от сквозняка – она никогда не захлопнется. Ее может заклинить, но ею никогда не получиться прищемить пальцы или лапы животных, даже если стараться это сделать.

Данная дверь не препятствует проникновению запахов, поэтому использованный, допустим в спальне ароматизатор, создаст облако аромата во всей квартире.

Что же касается некачественных деталей, то любой подшипник или крепежную петлю всегда можно заменить, в том случае, если был приобретен «бюджетный» вариант двери и в таком действии возникла надобность.

Инструкция по монтажу

Как уже было замечено в описании преимуществ, установка такой двери предельно проста. Инструкция имеет всего несколько пунктов. Монтаж двери гармошки можно посмотреть на видео – мастера покажут, как и что нужно делать.

Первым делом необходимо подогнать элементы под проем двери. Обычно подрезают направляющий рельс по ширине проема и подгоняют в соответствии с рельсом складное полотно. С подрезкой все понятно – просто снять размеры с проема и отрезать профиль в соответствии с ними. Второй пункт не так прост.

Данная операция возможна только с пластиковой дверью гармошкой. Зачастую деревянные и стеклянные решения производятся по индивидуальному заказу по размерам уже существующего проема.

Чтобы увеличить или уменьшить ширину дверного складного полотна, нужно вначале снять планку, которая крепится к проему. Смотрите, как собрать дверь гармошку на этом видео – вы увидите, как разобрать и собрать это изделие. Это поможет в наращивании или уменьшении ширины полотна.

Итак, полотно разобрано и если нужно уменьшить ширину, тогда отсоединяют и другую секцию, а также столько секций, сколько необходимо по размеру проема. Затем крайняя створка устанавливается обратно.

Чтобы увеличить ширину все делается с точностью до наоборот. Вместо удаления секции в двери гармошке их нужно добавить.

На втором этапе в проем двери нужно установить крепежные элементы – клипсы. Для этого сделает заранее разметить монтажные места. Рекомендуется выбрать линию по периметру проема, которая будет равноудаленной от краев. Затем клипсы закрепляются равномерно друг от друга по заранее намеченной линии. Устанавливаются они в верхней части, а также сбоку дверного проема – там, куда будет закрываться дверь.

Теперь осталось попробовать и оценить работу дверей гармошкой, а также установить необходимую фурнитуру. О качестве монтажа можно судить по тому, как работает конструкция – она должна двигаться плавно и тихо, а чтобы сдвинуть дверь нужно прилагать минимум усилий.

Достоинства и недостатки

Среди несомненных плюсов использования раздвижных дверей выделяют экономию свободного пространства. Такая модель не перекрывает проход, позволяет максимально эффективно использовать каждый квадратный метр.

Универсальность в плане использования подходящего проема. При несоответствии размера, достаточно просто убавить, или прибавить необходимое количество панелей. Это позволяет сэкономить средства;

Возможна автоматизация модели, что экономит не только время, но и осуществляет комфортное использование

Бесшумность, это достоинство действительно важно, особенно, если в квартире есть маленькие дети.

Способствует разделению на зоны. Это прекрасный атрибут, как видно на фото дверей гармошка, их использование способствует зонированию пространства, разделения на удобные уголки.

Часто модель такого плана применяют в ванных комнатах. Таким образом, они выполняют функции водонепроницаемого барьера.

Помимо достоинств, стоит выделить и минусы их использования:

  • Для монтажных работ подойдут проемы прямоугольной, или стандартной по размерной сетке формы.
  • Зрительно проем становится немного уже тогда, когда дверь находится в сложенном состоянии.
  • Непродолжительный эксплуатационный срок.
  • Не держит тепло, имеет плохую звукоизоляцию.
