Дверь-гармошка — куда установить ее в квартире? фото

Подготовка дверного проема

  • Проем очищается: убирается старая дверная коробка, очищаются щели, заделываются строительной смесью для выравнивания, и шпаклюются.
  • Замеряется параметры: высота и ширина проема.
  • Тщательно выравнивается пол – вне зависимости от того какая система выбрана, для бесшумного и плавного скольжения пол должен быть совершенно ровным.

Дверь-гармошка: установка

Собрать изделие не так уж сложно и своими руками, нужно лишь соблюдать аккуратность и последовательность сборки.

  1. В проеме крепится верхняя направляющая. Если ширина последней превосходит величину проема, то лишнее обрезается, и при необходимости производятся новые отверстия для крепежа.
  2. Определяется, в какую сторону будет складываться полотно. На противоположной от нее стороне направляющей производится установка защелки. В нее вводится ось замковой панели, а в паз направляющей – бегунок.
  3. Верхняя ось крепится к замковой панели. Если производителем отверстие не предусмотрено, следует выстрелить его. Та же операция производится с нижней осью. В итоге замковый элемент должен занять строго вертикальное положение.
  4. В нижней части проема относительно положения панели закрепляется приемная пластина.
  5. В верхней части последнего замыкающего элемента высверливается отверстие под бегунок, если его там нет.
  6. Оси устанавливаются на каждую вторую панель. Если производителем отверстия не предусмотрены, следует сделать их самостоятельно и своими руками закрепить.
  7. Панели размещаются рядом в той последовательности, в какой они будут размещаться в готовой конструкции. Отмечаются места для петель – по три штуки на равном расстоянии друг от друга. Затем элементы соединяются: при этом между ними должен оставаться зазор в 3 мм.
  8. На замковой панели монтируется дверная ручка.
  9. Полотно в сложенном состоянии поднимается, металлические оси вводятся в посадочные пластины.
  10. При ширине проема больше метра, рекомендуется установить систему с двумя направляющими. В этом случае ролики монтируются на нижней части изделия.

На видео процесс установки двери-гармошки представлен более подробно.

Для защиты помещения, или разделения его на зоны, часто используются современные конструкции, одной из которых является дверь гармошка. Она особенно удобна, когда трудно вписать в габариты дома стандартную распашную конструкцию. Статья предлагает познакомиться, какие бывают двери гармошка, как установить их самостоятельно.

Складные двери гармошка — это скорее жесткая штора. Такие изделия, имея ряд достоинств, отличаются большим количеством недостатков.

Основные особенности конструкций объединены в таблицу:

Виды дверей гармошек

Изделия могут отличаться по материалу изготовления и некоторым особенностям конструкции.

Они бывают:

Глухие.
Для их изготовления используется цельный массив любого непрозрачного материала.

Со стеклянными вставками
. Такие двери гармошка имеют более эстетичный вид, но и меньшую прочность, что уменьшает их эксплуатационный срок.

Из пластика
. Чаще всего, это не слишком долговечные изделия. Помимо самого полотна, изготовленного из пластика, из такого же материала делаются и многие элементы фурнитуры, которая так же не отличается большим сроком службы.

Из дерева.
Это более долговечные конструкции. У них отсутствуют детали из пластика, а наиболее изнашиваемые элементы изготавливаются из металла.

Двери гармошка могут иметь разное количество складывающихся фрагментов, что зависит от габаритов проема.

Конструкция двери гармошки

Установка двери гармошка своими руками, начинается с ознакомлением с ее конструкцией.

На схеме видно, что изделие состоит из:

  • Верхней направляющей – поз. 1в.
  • Двух боковых направляющих: левой – поз. 1а и правой – поз. 1б.
  • Двух полупанелей: правой и левой – поз. 3.
  • Основных панелей – поз. 5.
  • Соединительного шарнира – поз. 4.
  • Стыковочной рейки – поз. 2.
  • Панели с замком – поз. 6.
  • Бегунков – поз. 7, предназначенных для перемещения полотна двери.
  • Стопоров – поз. 8, для фиксации дверного полотна.
  • Саморезы – поз. 11, для крепления направляющей рейки.
  • Ручки – поз. 9, для закрывания двери.
  • Защелки – поз. 10.

Особенности конструкции

Если интересует ответ на вопрос, как собрать складные двери, следует подробно изучить устройство таких изделий. Главным узлом является направляющая рельса, которая монтируется в верхней части дверного проема. Добавление такого элемента и внизу приведет к сокращению срока службы раздвижной пластиковой двери-гармошки, а также аналогов из стекла. Это обусловлено тем, что в паз будет попадать мусор, который сложно удалить из-за небольшой ширины направляющей рельсы.

Чтобы обеспечить возможность для перемещения полотна, используется роликовый механизм. Он зафиксирован на створке и утоплен в паз направляющей рельсы. Для крепления дверного полотна в проеме используются навесы и петли. Кроме того, составные части створки соединяются между собой петлями, размеры которых намного меньше главных крепежных элементов. Могут применяться клипсы.

Направляющий рельс выполнен из металла. Это обязательное условие монтажа двери-гармошки. Чтобы скрыть данный элемент, его декорируют шпоном, покрывают лаком или же ламинируют. Если использовать менее прочную направляющую рельсу, дверь быстрее выйдет из строя. Количество составных элементов может быть разным. Створка часто состоит из 2 или больше частей. Если решается вопрос, как установить дверь-гармошку своими руками, нужно выбрать подходящую модель по габаритам, конфигурации, эксплуатационным характеристикам. При этом учитывают:

  1. материал, из которого изготовлена сама створка;
  2. качество направляющей рельсы;
  3. способ крепления составных элементов конструкции.

Работа с проемом

Установить своими руками «гармошку» проще всего, если вовсе не трогать проем, а ограничиться уже имеющейся шириной. Но не всегда такое возможно. Подчас другого способа увеличить полезную площадь у вас не будет. Тогда снимают старую дверную коробку и сбивают штукатурку до бетонного основания (или обнажают иное основание стены). Перед монтажом короба придется промерить и проем, и саму дверь, чтобы понять, надо ли уменьшать ширину отверстия или увеличивать его.

Когда расширение (сужение) проема закончено, делается короб из заранее приготовленного комплекта доборов, он вставляется в проем и основательно закрепляется. В верхней части используют саморезы и пару анкеров, а боковины фиксируют тремя анкерами с обеих сторон. Если между доборами и стеной есть хотя бы малейшие разрывы, их нужно перекрывать монтажной пеной.

Следующее действие, о котором говорит любая пошаговая инструкция, – это закрепление направляющих. Замеряем нужные величины, лучше всего несколько раз для большей точности, затем отрезаем материал стуслом. Далее готовим отверстия под саморезы калибра 3 миллиметра (в верхнюю направляющую они будут вкручиваться через 60-70 миллиметров, а в боковые – в 200 мм друг от друга). Если предпочесть клипсы, то наверху дистанция остается неизменной, а по бокам достаточно пяти соединений, равномерно распределенных по длине.

Схема монтажа самого полотна подразумевает точную, скрупулезную обрезку полос, из которых делается дверь. При этом учитывают, как будут ставиться ролики и сантиметровый зазор под дверным блоком. На данном этапе категорически недопустимы малейшие отступления от инструкции, разработанной производителем, даже опытнейшие установщики не имеют права на них. Пластиковое полотно чаще всего собирается с помощью пазов либо дополнительных прокладок, а деревянные и МДФ-конструкции – по длинным осям. Далее устанавливаются ролики (подойдите к этому делу очень тщательно и внимательно! ), и после них настает черед фурнитуры.

Не рекомендуется использовать фурнитуру, которая не входит в комплект поставки. Собранная дверь вставляется в направляющие и складывается для размещения в центральной части

Важно правильно защелкивать направляющие на клипсах либо закручивать в них саморезы на определенной дистанции друг от друга

Осталось поработать с боковыми профилями и прикрепить глухие части дверей к профилю. Удостоверившись в том, что полотно «ходит» нормально, можно ставить наличники, отрезав нужные участки и закрепляя их по всей длине проема.

Материалы для изготовления дверей

Преимуществами ДСП являются: влагоустойчивость, хорошая тепло- и звукоизоляция и биостойкость.

Для изготовления подобных дверей самостоятельно можно использовать такие материалы:

  1. Цельный массив дерева — имеет высокую прочность и экологически чист. Если применяется древесина из дешевых хвойных пород, то для удлинения срока службы конструкции надо провести антисептическую обработку материала и залакировать законченную дверь. Недостатком можно считать чувствительность к влажности.
  2. ДСП — сравнительно дешевый, но не очень стойкий материал. Его покрывают шпоном. Двери из него не боятся влажности, но есть трудность с присоединением петель: шурупы в ДСП держатся не очень крепко.
  3. МДФ — очень хороший материал из-за своих эксплуатационных свойств: имеет малый вес, влагоустойчив, достаточно прочен, огнеупорен, безопасен с точки зрения экологии. На нем не заводится плесень и опасные микроорганизмы.
  4. Пластмасса — имеет невысокую цену, долговечна. Если применить плиты из ПХВ, то на двери не будет сколов, трещин и царапин. Этот материал имеет хорошую влагостойкость и не рассыхается. Отличается высокими тепло- и звукоизоляционными свойствами.
  5. При использовании закаленного стекла основная трудность — это процесс его обработки и высокая цена.

Статья по теме: Правила и нюансы установки рейлингов на кухне

Преимуществами МДФ являются: экологичность, влагоустойчивость, устойчивость к появлению плесени и грибка и прочность.

Для самостоятельного изготовления двери гармошка из вышеприведенного списка выбирают материал исходя из своих финансовых возможностей и покупают его на строительном рынке. Еще понадобится специальная фурнитура: петли, стопоры, оси, каретки с бегунками. Эти детали можно купить в мебельном магазине. Потребуется также купить шурупы и кромку из ПХВ: последняя нужна для облицовки будущей двери и выбирается под общий цвет всей конструкции. Конструкция должна быть снабжена хотя бы одним полотном. Это облегчает работу всего механизма при открывании дверей. В этом случае первая ламель должна быть укреплена в проеме, а вторая — снабжена роликом, который должен обеспечить плавное перемещение створок по направляющей. Фиксирование двери в определенном состоянии производится с использованием стопоров — флажков. Бесшумность и плавность передвижения створок обеспечивается синхронизаторами, которые служат для удержания панелей в строго параллельном положении по отношению друг к другу.

Монтаж в проем

Специалисты утверждают, что установка двери «Гармошка» не займет больше трех часов. Это если все панели обработаны и присутствует весь необходимый инструмент, когда уже полностью подготовлен проем.

Работу также проводят поэтапно:

  • Направляющий рельс крепится к верху проема саморезами с шагом в 30 см. Предварительно подогнав его по размерам;
  • По боковым торцам проема закрепляются деревянные планки. Они будут выполнять роль короба;
  • Перед навешиванием крыльев на крепежи их складывают. Осевые штифты вводятся в пластины для посадки и последнюю ламель соединяют с осью каретки;
  • Проверяют плавность хода и при необходимости регулируют его ключом;
  • На одну из боковых частей короба устанавливается фиксатор для замка;
  • Сам запор монтируется на последнюю панель;
  • Сюда же крепиться ручка.

В случае, если проем по длине больше одного метра, то рекомендуется установка второй направляющей. Она располагается внизу. При этом количество бегунков необходимо увеличить. Завершающим штрихом выступит их смазка техническим вазелином. Это поможет скольжению и продлит срок службы конструкции.

Дверь «Гармошка» станет отличным решением там, где не хватает свободного пространства. Она без помех впишется в любой интерьер и станет неплохим инструментом для зонирования помещения.

Как установить дверь гармошку своими руками. Пошаговая инструкция


Весь процесс монтажа можно разделить на несколько последовательных этапов. Следуя данному алгоритму, вы быстро справитесь с работой.

Определение размеров верхней направляющей

Установку начинают именно с этой детали конструкции, чтобы обеспечить максимальную точность монтажа. В первую очередь нужно определиться с длиной профиля. Проще всего приложить его к месту будущего крепления и отметить маркером место обрезки. Используйте ножовку по металлу, а если требуется идеально ровный срез – то подойдет сусло.

Подгонка

Приложите к дверной коробке полученные детали и внимательно проверьте, чтобы они подходили друг другу

Важно, чтобы не было никаких проемов и лишних сантиметров

Проделывание отверстий в направляющих и их крепление

При помощи дрели необходимо просверлить отверстия, через которые профиль будет крепиться к стене. Расстояние между ними составляет примерно 150 – 200 мм. Прикрепите полученные детали к стене.

Подгонка высоты ламелей

В комплекте для монтажа имеются панели определенного размера. Крайне редко их высота идеально подходит для непосредственного монтажа, так что предварительно их нужно обрезать. Высоту можно определить, просто приложив одну из деталей к дверной коробке. Учитывайте высоту крепления направляющей и не забудьте о дополнительных сантиметрах роликового механизма. Кроме того, дверь не должна плотно прилегать к полу. Для наилучшего открывания и закрывания нужно оставить зазор не менее 5 мм, как, впрочем, и для любых других межкомнатных дверей.

Соединение ламелей

Этот этап – один из самых важных, так как результат будет явно виден. Каждый производитель предлагает свой способ крепления панелей между собой, так что предварительно следует хорошенько ознакомиться с инструкцией по сборке.

Есть два самых распространенных варианта, как крепятся между собой панели двери-гармошки:

  1. Крепление при помощи пазов. На каждой панели присутствуют специальные выемки и шипы, благодаря которым и выполняется соединение.
  2. Крепление при помощи оси. Такой вариант характерен для ламелей, изготовленных из МДФ. На каждой из них имеются проушины, через которые продевается металлическая ось.

После выполнения этих манипуляций у вас получится готовая складная конструкция.

Навешивание двери

Подготовленное дверное полотно нужно вставить в проем. Ролики, которые находятся сверху складывающегося полотна, необходимо вставит в направляющие. Дверь удобно крепить в сложенном виде.

Окончательная фиксация конструкции

После того, как гармошка будет навешена на профиль, наступает момент, когда нужно окончательно зафиксировать направляющие. Перемещайте дверное полотно и вкручивайте саморезы на расстоянии от 50 до 100 мм друг от друга. Чем тяжелее дверь, тем чаще нужно размещать саморезы. Таким же образом закрепите боковые направляющие. После этого одну из сторон «гармошки» прикрепите к профилю.

Декоративная отделка

Для того, чтобы конструкция смотрелась красиво и аккуратно, нужно установить наличники с обеих сторон. Крепить наличники можно разными способами, но предпочтение отдается тем вариантам, где крепеж остается невидимым. Используйте так называемые «жидкие гвозди» или обычные гвозди без шляпок.

Как правильно установить выдвижную навесную гармошку?

«Гармошка» – это отличный вариант и в офисные помещения, и в квартиры. Стоят они сравнительно недорого, и, как любая другая дверь-купе, ассоциируются с компактностью.

«Базой» для данных изделий служат массивы из различных пород деревьев, но, минусом таких дверей является то, что они весьма нелегкие. «Заменителем» дверей-гармошек из массивов являются пластиковые двери.

Минус – «хлипкость» конструкции.

Плюс – цена изделия.

Для работы, прежде всего, нужно подготовить дверной проем должным образом – несомненно, можно вмонтировать дверь-гармошку и в уже существующую дверную коробку, однако, такой шаг может заметно уменьшить ширину уже имеющегося проема.

Целесообразно будет, все-таки, убрать старую дверь и коробку, и убрать всю затирку под ней до бетона или кирпича (материала, из которого и построен Ваш дом). И затем лишь, необходимо замерять проем, и сверять его с номинальными размерами двери при разном количестве составляющих.

Данные размеры написаны в документе к двери. Учитывайте лишь ширину доборов. В итоге, Вы разбираетесь, что делать с проемом: расширить или же наоборот, сузить, при помощи строительной пены, доборов и брусьев.

Заранее подготовленные доборы вначале отрезают для выполнения коробки без порожков. Затем сверлят отверстия двухмиллиметровым сверлом, на месте саморезов, и ставят саморезы, прикрепляют перекладину вверху, там, где располагаются вертикальные доборы.

По окончании строительства коробки, ее необходимо вставить в проем, с помощью брусьев. Чтобы прикрепить к стене доборы, используют длинные анкерные болты – по 3 шутки слева и справа, и 2-3 наверху.

Берем монтажную пену и запениваем отрезок между добором и стеной, ждем, пока она застынет. А позже начинаем установку самой двери.

Как и в установке любой раздвижной двери, начинать нужно с направляющих. В комплекте с дверью уже идет такой профиль. Надо измерить выбранную длину профиля, а излишек отрезать.

Также нужно отрезать профиль глухой области и место со стороны ручки двери. Необходимо проверить все размеры, прислонив профиля, но, не устанавливая их. Затем нужно проделать отверстия в профилях 3 мм, причем в верхнем профиле делать отверстия нужно с расстоянием около 6 см, а на боковых – около 16-17 см.

Если профиль крепится специальными клипсами, то приступайте к их монтажу по всей необходимой площади двери. Наверху у Вас должно получиться около 7 клипс, а по бокам 4-5.

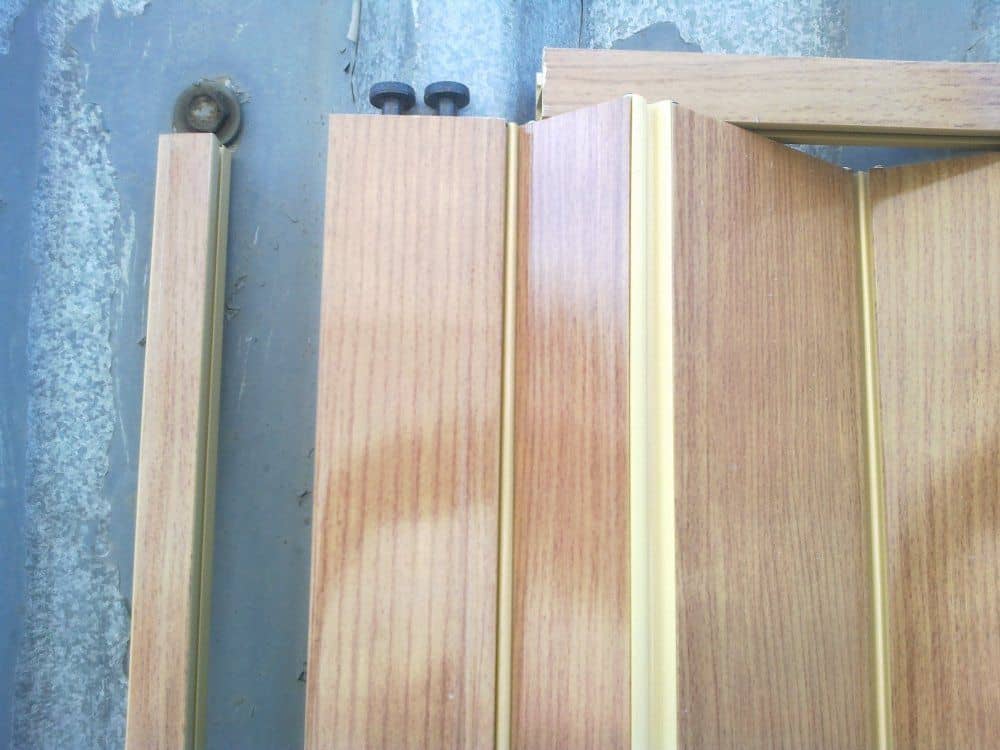

Приступаем к сборке дверного полотна. Следует запомнить, что все полосы должны быть одинаковыми по высоте, а при установке необходимо оставлять зазор внизу около 10 мм – для вентиляции.

Как нужно собирать данный вид дверей, обычно пишут в паспорте к ней. Если Ваша будущая дверь пластиковая, то панели в ней соединяются при помощи пазов или с помощью дополнительных прокладок.

По окончании соединения всех составляющих, необходимо собрать и закрепить всю фурнитуру. Остается лишь установить собранную дверь в проем.

Чтобы это сделать, дверь нужно прикрепить роликами в направляющий профиль, затем сложить и расположить в центре профиля, таким образом, легче установить направляющую в дверном проеме.

Если Вы используете клипсы, то и направляющая прикрепляется на них. Затем нужно приступить к установке боковых профилей. Осуществляется проверка легкости хода двери и плотности ее прилегания к ответному профилю со стороны ручки.

Если с этим все в порядке, нужно закрепить ручку. Во время того, когда дверь закрыта, отмечают местонахождение замка с другой стороны, и на это место приделывают защелку с магнитом.

Когда все готово, закрепляются наличники.

Лишняя их часть отрезается ножовкой под острым углом. Закреплять их можно жидкими или специальными гвоздями с невидимыми шляпками. Установка двери-гармошки готова.

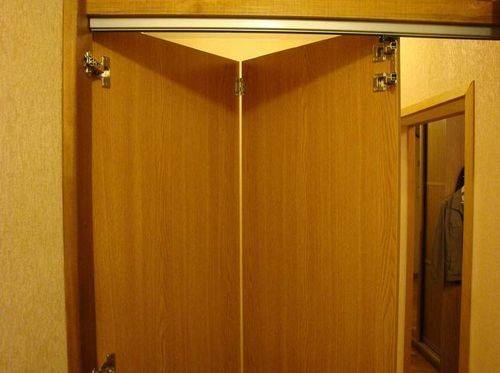

Дверь-книжка

Жителям малогабаритных квартир не нужно рассказывать о тесноте жилого пространства, узких коридорах и невозможности разминуться вдвоем в проходе.

Наверняка распашные двери, открывающиеся на весь коридор, не раз становились источником шишек и ссадин домочадцев.

Поэтому вполне закономерно, что рано или поздно хозяева задумываются о более рациональном использовании квадратных метров. И такой палочкой-выручалочкой как раз и становится дверь-книжка.

Интерьер

Вариантов дизайна складной створки большое количество. Чтобы выбрать подходящий вид конструкции, следует учесть некоторые тонкости:

  • стеклянные дверные створки делают комнату более светлой;
  • кухонные двери должны быть выполнены из пластика, т. к. в этом помещении часто повышается температура, увеличивается уровень влажности воздуха, что может негативно повлиять на качество деревянной створки, то же касается и дверного полотна для ванной;
  • чтобы конструкция служила долго, ее следует установить на участке с более высокой проходимостью, например в гардеробной, гостиной, кухне, ванной;
  • если створка состоит из 2 элементов, такая дверь-гармошка в интерьере будет выглядеть более массивно, подобные конструкции имеют свое название — книжка;
  • дверь в двухстворчатом исполнении лучше смотрится в широких проемах, например в гардеробной, гостиной;
  • чем больше составных элементов заложено в створку, тем меньше пространства она будет занимать в сложенном виде;
  • при установке конструкции двери гармошка со стеклянными вставками в ванную комнату нужно учитывать, что стекло должно быть матовым, рельефным, что позволит сохранить интимность помещения;
  • дверное полотно часто декорируют под стиль интерьера комнаты, в которой его устанавливают.

Крепление ручки и замка

Конечный этап установки конструкции — крепление ручки к двери гармошке и замка. Обычно замок выбирается магнитный, но при желании можно использовать и другие виды запирающих изделий.

Крепление ручки для двери гармошки

Последовательность выполнения операций:

  • Производится разметка для размещения дверной фурнитуры. При этом ручку нужно слегка сместить от края двери-гармошки. Иначе она может мешать при закрытии проема плотно примыкать полотну к стене.
  • На крайней панели двери, со стороны установки замка, сверлятся отверстия для фиксации замка и ручки.
  • Устанавливаются все элементы фурнитуры.
  • Проверяется плавность хода полотна, отсутствие щелей, перекосов.
  • После установки, двери можно украсить их декоративными наличниками с обеих сторон вокруг межкомнатного портала.

Общая технология, как установить двери гармошка практически одинаковая, но разные модели отличаются по своим конструктивным особенностям. Например, по материалу и способу соединения ламелей. Поэтому в каждом конкретном случае следует руководствоваться лишь инструкцией изготовителя для этой конструкции.

Особенности

Лучше всего смотрятся декорированные дверные полотна: с резьбой, витражами, рисунком. Более привлекательным выглядит вариант со стеклянными вставками во всю высоту створки. Учитывая, что такая конструкция выступает в качестве элемента интерьера, нужно правильно подобрать оттенок. В большинстве случаев устанавливают двери-гармошки в межкомнатных перегородках. Они выполняют декоративную функцию, поэтому не могут принимать на себя существенные нагрузки.

Если углубиться в исследование всевозможных вариантов дизайна складных створок, можно встретить необычные конструкции. По форме они часто одинаковые, поэтому в большинстве случаев меняется наполнение створки. Например, двери-гармошка для гардеробной часто выполняются в виде жалюзи. Они состоят из неподвижных ламелей, установленных под углом, что позволяет частично скрыть обзор в помещении.

При выборе учитывают направление движения частей створок в процессе закрывания. Для крупных и малогабаритных помещений дверное полотно может быть разным по способу складывания. Раздвижные межкомнатные двери-гармошка в гардеробную устанавливают так, чтобы части створок складывались снаружи. Если это правило не выполняется, подвижные элементы конструкции будут мешать перемещению внутри малогабаритного помещения.

Сборка конструкции из доборных планок

Приступаем к сборке конструкции из доборных планок.

Для начала обрезаем неровную часть каждого добора.

Верхняя планка нам нужна длиной 85 см, поэтому, обрезав лобзиком, отмеряем от ровного конца 85 см и тоже обрезаем.

Размер боковых планок можно узнать следующим образом. Берём высоту проёма, в нашем случае она составляет 207 см, и вычитаем из неё 2 см – 1 см на толщину добора и 1 см на запенивание. После всех запилов начинаем собирать саму конструкцию. Для этого отмеряем от каждого края верхнего добора по 0,5 см, прочерчиваем линию для удобства и просверливаем на этом расстоянии 2 отверстия диаметром 3 мм на произвольном расстоянии друг от друга.

После этого прислоняем боковые доборы к верхнему так, чтобы край бокового шёл по срезу верхнего добора:

Далее, придерживая конструкцию в таком положении, просверливаем через готовые отверстия боковые планки и заворачиваем саморезы размером примерно 3 на 50 мм. Должна получиться П-образная конструкция, готовая к монтажу.

Примеряем её в проёме. Если всё сделано правильно, она легко помещается.

Проделываем отверстия в боковых планках:

Их нужно просверлить на одинаковом расстоянии друг от друга по всей длине и ровно посередине по ширине. В нашем случае доборы были на 15 см, значит, середина добора составляет 7,5 см.

Длина планки составляет 205 см. Отступаем снизу 10 см и делим на 5 частей. Получается, что отверстия будут идти через каждые 39 см. Сами отверстия могут быть различными. Это зависит от того, какие вы используете крепежи. К примеру, можно сделать отверстия на 3 мм и потай на 8,5 мм и закрепить при помощи дюбеля-“ежа” и самореза по дереву – дюбель-“ёж” и сквозь планку саморез по дереву. Можно просто использовать дюбель-гвоздь, как в нашем случае.

Но в случае дюбель-гвоздя необходимо отверстие делать уже на 6 мм и потай на 10 мм.

При креплении доборной планки к стене не нужно забывать, что всё нужно делать исключительно по уровню.

(рисунок 28)


Не забывайте проверять уровень даже после того, как вы уже закрепили планку, чтобы убедиться, что ничего не сместилось. При выравнивании нужно обязательно оставить расстояние для запенивания между добором и стеной. Для этого в качестве прокладки можно использовать деревянные брусочки.

В зависимости от ровности стены соответственно брусочки получаются разные. После того, как мы выставили конструкцию в проёме, можно приступать к запениванию.

Запенивание производится снизу вверх с обеих сторон.
