Способы подключения радиатора к магистрали
Теплоотдача радиаторов зависит от способа их подключения к магистрали.
Существует три основных типа соединения:
- Диагональное;
- Боковое;
- Нижнее.
Рассмотрим особенности каждого из этих способов детальнее.
Диагональное или перекрестное соединение
Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.
По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.
Боковое или одностороннее подключение
Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.
Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.
Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%
Нижнее соединение радиатора с трубопроводом
Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.
Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.
Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%
Преимущества и недостатки однотрубной и двухтрубной систем отопления
Главное отличие двух схем отопления состоит в том, что двухтрубная система подключения более эффективна в работе благодаря параллельному расположению двух труб, одна из которых подает нагретый теплоноситель в радиатор, а другая – отводит остывшую жидкость.

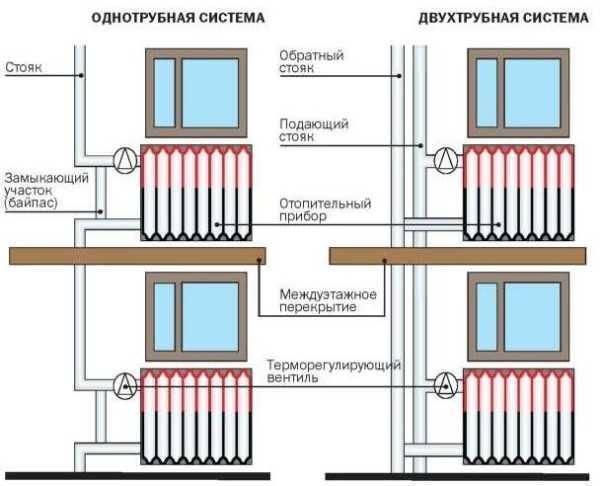

Схема однотрубной системы представляет собой разводку последовательного типа, в связи с чем первый подключенный радиатор получает максимальное количество тепловой энергии, а каждый последующий нагревается все слабее.
Однако эффективность – важный, но не единственный критерий, на который нужно опираться, решая выбрать ту или иную схему. Рассмотрим все плюсы и минусы обоих вариантов.
Однотрубная система отопления
- простота проектировки и монтажа;
- экономия материалов в связи с установкой только одной магистрали;
- естественная циркуляция теплоносителя, возможная благодаря высокому давлению.
- сложный расчет тепловых и гидравлических параметров сети;
- проблематичность устранения допущенных при проектировке ошибок;
- все элементы сети взаимозависимы, при неисправности одного участка сети перестает работать весь контур;
- количество радиаторов на одном стояке ограничено;
- регулировка поступления теплоносителя в отдельную батарею невозможна;
- высокий коэффициент теплопотерь.
Двухтрубная отопительная система
- возможность установки терморегулятора на каждый радиатор;
- независимость работы элементов сети;
- возможность врезки дополнительных батарей в уже собранную линию;
- простота устранения ошибок, допущенных на стадии проектирования;
- для увеличения объема теплоносителя в обогревательных приборах не нужно добавлять дополнительные секции;
- отсутствие ограничений протяженности контура по длине;
- теплоноситель с нужной температурой подается по всему кольцу трубопровода независимо от параметров нагрева.
- сложная схема подключения по сравнению с однотрубной;
- больший расход на материалы;
- монтаж требует больших затрат времени и труда.
Таким образом, двухтрубная система отопления во всем отношениях более предпочтительна. Почему же хозяева квартир и домов отказывают от нее в пользу однотрубной схемы? Скорее всего, это связано с дороговизной установки и большим расходом материалов, необходимых для прокладки сразу двух магистралей. Однако следует учесть тот факт, что двухтрубная система предполагает использование трубы меньшего диаметра, которые стоят дешевле, поэтому общая стоимость обустройства двухтрубного варианта будет не намного больше, чем однотрубного.
Владельцам квартир в новостройках повезло: в новых домах, в отличие от жилых зданий советской застройки, все чаще используется более эффективная двухтрубная система отопления.
Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией
Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.
Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов.
Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

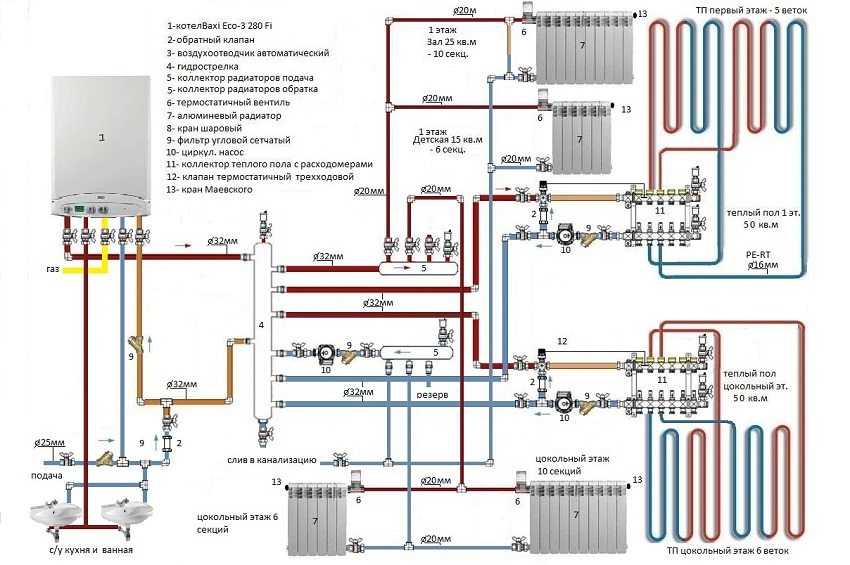

Коллекторная система отопления, составленная специалистом.
Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.
На заметку! Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

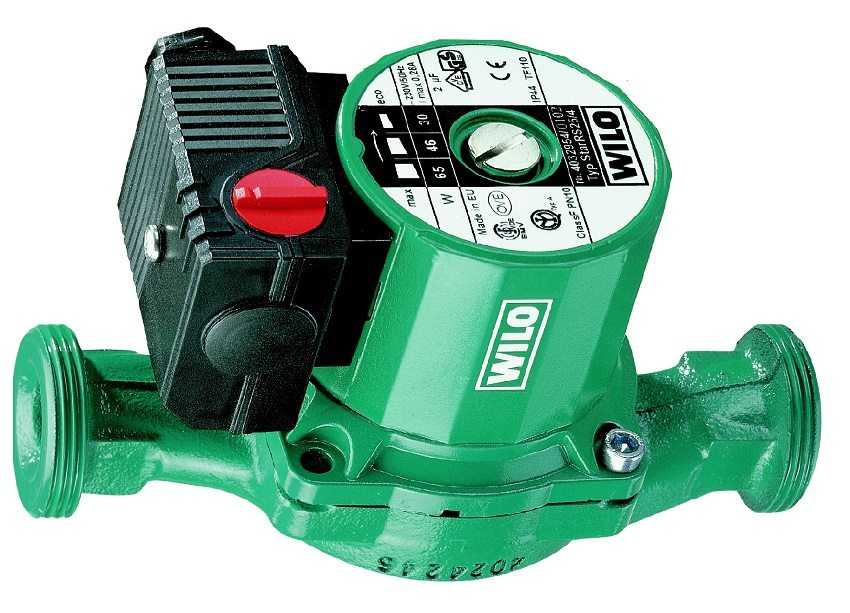

Циркуляционный насос для принудительной рециркуляции воды в системе отопления.
Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.
Выполнение монтажных работ
Каждый домовладелец задается вопросом, как правильно делать отопление в доме. Монтаж системы отопления в частном доме своими руками проводится в несколько этапов:

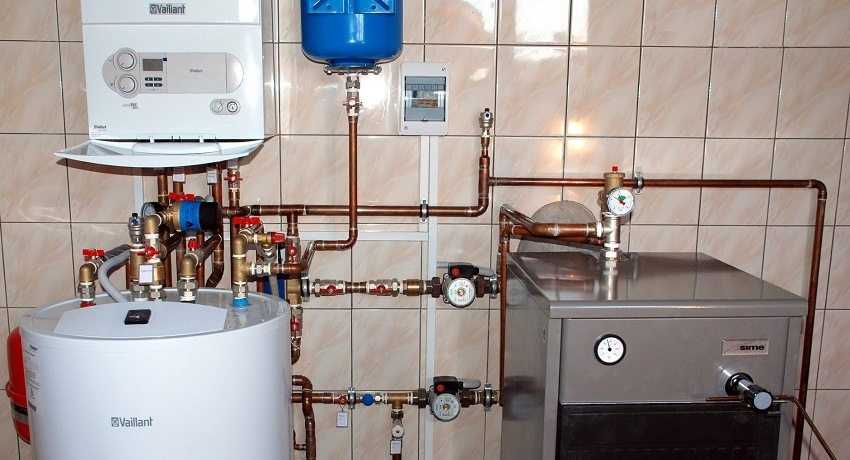

Вначале обустраивают помещение, где будет установлен котел. Внутренняя отделка этой части дома должна выполняться из огнеупорных материалов. Также следует позаботиться о хорошей вентиляции.
При установке котла следует помнить, что оборудование не должно плотно стоять на полу, прижиматься к стене и доставать до потолка. Во всех измерениях должен соблюдаться небольшой отступ
Кроме того важно обеспечить свободный доступ к котлу.
Установив котел, можно подключать к системе циркуляционный насос или устанавливать коллектор. Действия зависят от выбранного типа системы отопления.
Далее монтируются и закрепляются необходимые датчики контроля и приборы учета, а также элементы, позволяющие регулировать работу всей системы или ее определенного участка.
На следующем этапе выполняют монтаж магистральных трубопроводов
Для фиксации трубных элементов в стенах делают отверстия с помощью перфоратора. В процессе работы следует придерживаться основного правила монтажа системы отопления: на каждый погонный метр делают уклон в 5 мм. Пренебрежение этим правилом может снизить эффективность работы всей отопительной системы, поэтому нужно ответственно подойти к этому этапу.
Завершением монтажных работ можно назвать установку радиаторов. Для их закрепления на стене делают отметки карандашом или маркером и перфоратором пробивают отверстия, в которые вставляют кронштейны. Делая разметку, придерживаются следующего: расстояние от пола до нижнего уровня радиатора должно составлять 10 см, от стены до задней поверхности – 2 см, от подоконника – 10 см. входное и выходное отверстие каждого радиатора оснащается вентилем для более простой замены или ремонта.
После установки всех элементов системы выполняют проверку. При установке газового котла обязательно требуется присутствие представителя газовой службы.
Из всего вышесказанного, можно сделать вывод, что монтаж отопительных систем в частном доме не является сложным процессом, что позволяет большую часть всех работ выполнить своими руками. Главное условие – соблюдение правил и неторопливый монтаж. Однако такое возможно при наличии большого количества свободного времени. Если сроки для выполнения монтажных работ небольшие, то можно некоторые этапы доверить специалистам. В некоторых ситуациях это позволяет сэкономить и время, и материальные средства.
Чтобы система отопления могла безупречно функционировать достаточно долгий срок, необходимо приобретать материалы только высокого качества. Приобретая качественные радиаторы можно добиться максимальной эффективности работы отопительной системы и сократить расходы на топливо.
Двухтрубная система с верхней разводкой
Магистраль подающего трубопровода прокладывается под потолком, обратка – по полу. Это объясняет постоянно высокое давление в системе, позволяет применять трубы одинакового диаметра даже при формировании конструкции самотечного типа. Расширительный бак нужно устанавливать на чердак, обязательно утеплив его, или поместить между перекрытием – нижняя часть остается в отапливаемой комнате, верхняя – на чердаке.
Специалисты рекомендуют монтировать верхнюю магистраль выше уровня оконных проемов. В этом случае доступно размещение расширительного бака под потолком, при условии достаточной высоты стояка, чтобы обеспечить давление в системе. Труба обратной подачи выкладывается по полу или опускается под него.
В случае с верхней разводкой на виду остаются верхние трубы, что не улучшает внешний вид комнаты, также часть тепла остается наверху, не используется для прогрева помещений. Можно пустить трубы проходящей магистрали под радиаторами, а чтобы обеспечить нормальную циркуляцию, установить насос, что позволяет применять трубы малого диаметра.
В двухэтажных строениях частного типа верхняя разводка считается эффективной и помогает добиться хорошего прогрева всех комнат. Расширительный бак ставится в самую высокую точку, котел – в подвал. Такая разница высоты гарантирует оперативность транспортировки теплоносителя, доступность подключения емкости для обеспечения ГВС – циркуляция воды обеспечит постоянный приток горячей воды ко всем приборам.
Если установить в доме газовый или энергонезависимый котел, то схема становится автономной. Для сокращения расходов следует рассмотреть вариант совмещения одно- и двухтрубной системы отопления. Например, сделать теплый (одноконтурный) пол на втором этаже, а на первом оборудовать двухконтурную конструкцию.
Достоинства схемы в:
- скорости движения теплоносителя;
- максимальном и ровном прогревании помещений;
- исключении риска образования воздушных пробок.
К минусам относят большой расход комплектующих, недостаточность энергии для прогрева больших помещений и трудности с размещением расширительного бака.
Принцип действия
Двухтрубная разводка трубопроводов, в отличие от однотрубной, предполагает монтаж 2 магистралей: подвода и отведения теплоносителя. Это конструктивное решение приводит к двукратному увеличению протяженности трубопроводов, но получаемые в результате преимущества компенсируют этот недостаток.
Направление течения
По направлению движения теплоносителя контур может быть:
- прямоточным – прямой и обратный потоки движутся в одном направлении;
- тупиковым – разнонаправленные подающий и возвращающий потоки.
Циркуляция
Естественная циркуляция обеспечивается движением теплоносителя вниз под своим весом, а принудительная осуществляется с помощью циркуляционного насоса. Схема с принудительной циркуляцией позволяет применить трубы меньшего диаметра, чем в варианте с использованием естественного движения теплоносителя.
Особенности монтажа однотрубной системы
Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.
Необходимые расходники и инструменты
Для монтажа тупикового однотрубного контура потребуются такие инструменты:
- разводные ключи;
- сварочный или паяльный аппарат;
- перфоратор или электродрель;
- напильник.
Еще потребуются такие расходные материалы:
- радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
- трубы, крепления, отводы, тройники;
- трехходовой вентиль.
Кроме того, потребуются материалы для изоляции соединений труб.
Подготовка схемы
Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.
Установка котла
Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.
Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.
При монтаже нужно соблюдать расстояние до стен:
- Перед котлом минимальное расстояние составляет 1 м;
- От боковой или задней стены — 0,7 м;
- До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.
Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.
Обвязка котла осуществляется металлическими трубами.
Монтаж фильтра
Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.
Установка блока безопасности
Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.
Монтаж насоса
Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.
Установка расширительной емкости
Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.
Разметка мест монтажа радиаторов
Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.
Способы подключения радиаторов
При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:
- диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
- боковым (чаще применяется при верхней разводке труб);
- нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).
После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.
Запуск системы
После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжитым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.
Принципы расчета
Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции
Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов
Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.
Двухтрубная система с нижней разводкой
Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.
Двухтрубная система отопления с нижней разводкой.

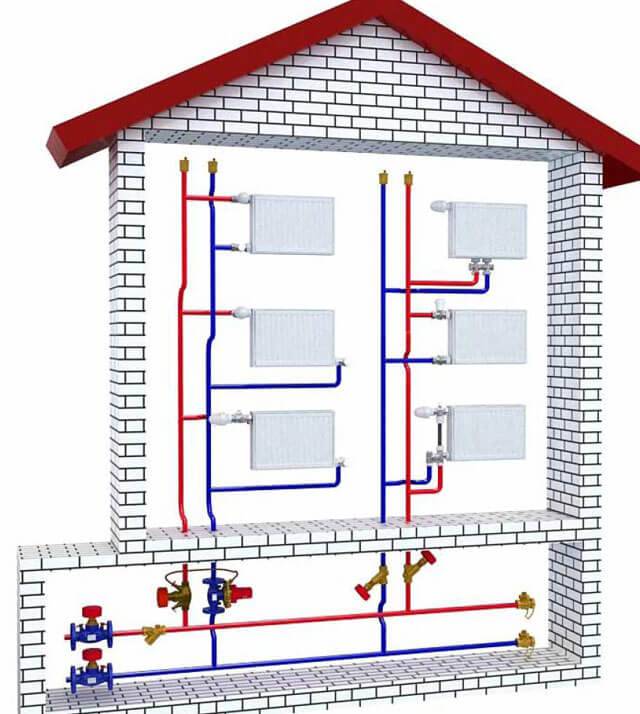

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?
- Равномерное распределение тепла по помещениям.
- Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
- Возможность обогрева многоэтажных частных домов.
Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.
Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.
Достоинства и недостатки двухтрубной системы с нижней разводкой
При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.
Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.
- Возможность маскировки труб.
- Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
- Минимизируются тепловые потери.
Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.
Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.
Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.
Особенности монтажа двухтрубной системы с нижней разводкой
Пластиковый крепеж для труб отопления разного диаметра.
Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.
Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.
Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.
Описание монтажа двухтрубной системы отопления своими руками
При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.
Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.
Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.
В многоэтажных домах используется исключительно двухтрубная система.
Что бы у себя дома установить такую систему необходимо будет приобрести:
- Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
- Расширительный бак.
- Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
- Комплект труб необходимой длины.
- Радиаторы.

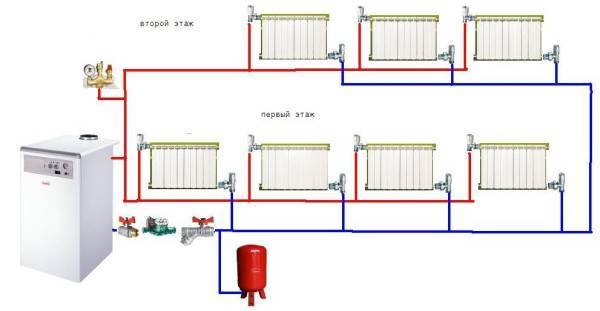

Общая схема двухтрубной системы отопления выглядит:
В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.
Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.
И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.
Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.
Что включают в себя эти работы
Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.
На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.
После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.
Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.
В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.
Схема монтажа отопления с тёплым полом в частном доме
В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.
Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.
По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.
Схема такого «пирога» выглядит:
При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка»
Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.
Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.
Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.
Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.
Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.
Итак, как происходит монтаж труб
Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.
Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.
Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.
Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

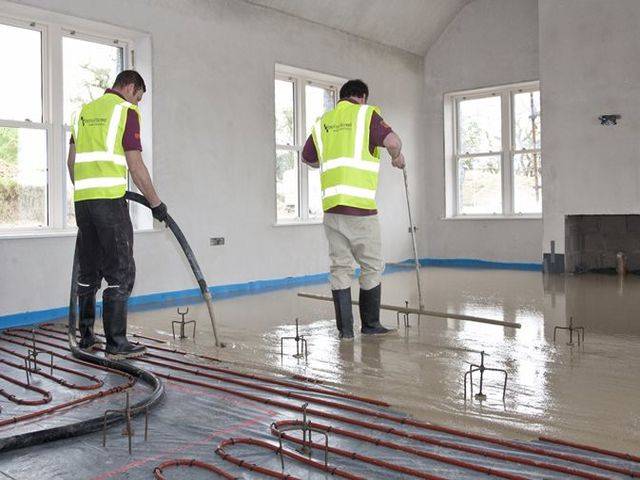

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.
Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.
Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.
Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.
После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.
