Особенности установки и выбора дымоходов в камин

Диаметр

Для того чтобы провести расчет всех параметров, уже сейчас необходимо определиться с материалом, который будет использован в процессе строительства. Расчет удобнее всего проводить на бумаге, создавая эскиз будущего строения, необходимо учитывая некоторые нюансы:

• Диаметр дымохода для камина должен иметь определенное соотношение с топкой. Расчет этого значения имеет свои тонкости. Например, в расчет диаметра трубы, которая стыкуется с открытой конструкцией топки, используется пропорция 1:10. Этот метод верный только для цилиндрического типа дымоотвода.
• Расчет сечения для квадратного типа устройства содержит пропорции 1:15. Но при этом диаметр должен быть меньше, чем размер поддувала. При получаемой теплоотдаче менее 300 кал/час, сечение не должно быть меньше 140 х 140.
• Для того чтобы определить оптимальный диаметр дымохода камина можно взять за основу государственные стандарты, в которых прописано допустимое сечение при определенных условиях.
• Кроме этого, расчет высоты и диаметра проводят в соответствии с площадью помещения.

Стандартные размеры внутренних диаметров и площади поперечного сечения кирпичных дымоходов

Нелишним будет показать свой расчет специалистам, и вместе его проанализировать. Кроме того, подходящая схема расчетов может быть размещена в интернете.

Необходимо помнить, что расчет этих параметров должен быть произведен правильно, от этого зависит эффективность работы отопительного прибора.

Цены

Часто цены на дымоходы разных типов сравнивают ошибочно, сопоставляя стоимость за модульный элемент, другими словами – за 1 м дымохода.

Правильно сравнивать цену всей конструкции дымохода для камина, начиная с фундамента и до оголовка, поскольку многие конструкции не являются самонесущими, поэтому нуждаются в дополнительных устройствах для крепления, наличии смежного канала вентиляции, нескольких противопожарных разделок и элемента прохода через кровлю, а также имеется в виду последующая декоративная облицовка.

И потом, чем сложнее конструкция, тем дороже стоит ее монтаж. При сравнении конструкции различных дымоходов фактор цена-качество не выглядит идеальным, а по соотношению цена-надежность-долговечность явно выигрывает керамический дымоход.

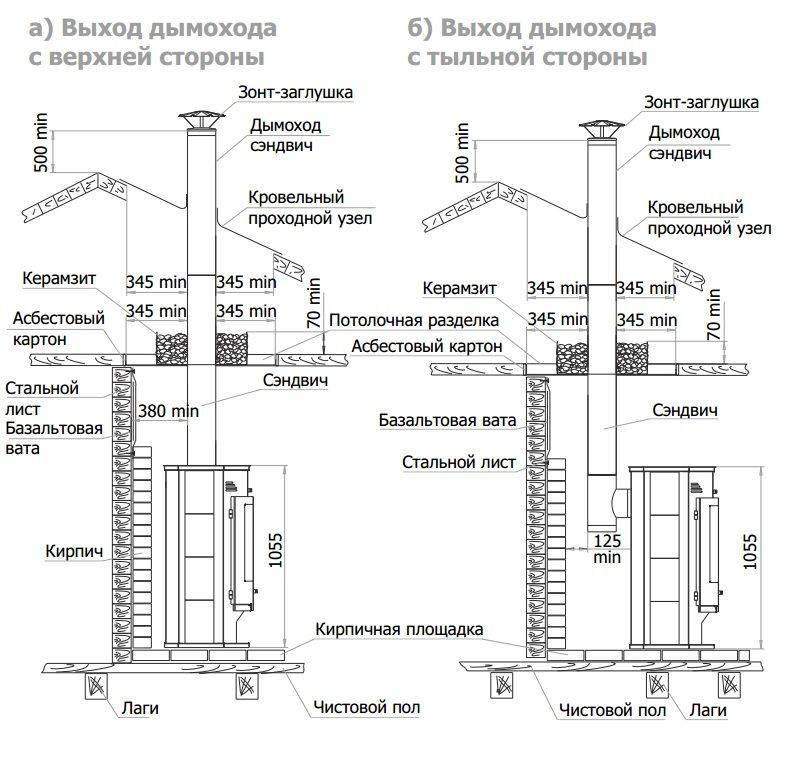

Схема дымохода камина

В зависимости от способа установки и местоположения, различают следующие типы схем каминов:

• Встроенные. Представляют собой вертикальные дымоотводные каналы. Их прокладывают в капитальной стене еще во время возведения дома. Являются наиболее экономным вариантом.
• Подвесные. Их можно обустроить уже в готовом здании. В основном используются для островных каминов. Элемент крепится к несущим конструкциям крыши и перекрытиям потолка с помощью вантовых растяжек и кронштейнов. Для создания эффекта «парящего» дымохода необходимо, чтобы плита перекрытия над камином смогла выдержать вес конструкции. Поэтому зачастую предпочтение отдается металлическим моделям, так как они имеют значительно меньшую массу в сравнении с другими типами подобных дымоходов.
• Дымоходы с опорой на камин. Являются гибридным решением, так как имеют сходство как с подвесными, так и встраиваемыми конструкциями. Такие дымоходы значительно утяжеляют сам камин, а поэтому под ним необходима укладка самостоятельного фундамента.

В зависимости от используемых материалов дымоходы могут быть:

1. Кирпичные. Для подобных конструкций используется обожженный полнотелый глиняный кирпич. Для создания дымохода необходимы также песок, глина, цемент и вода. Такие конструкции наиболее подходят для каминов, которые работают на твердом топливе. Кирпичная кладка показала свою эффективность при высоких температурах дыма. В этом случае исключается конденсация водяных паров. Стоит сказать, что для кирпичных дымоходов очень опасно сжигание не просушенной древесины. Дело в том, что во время горения таких дров образовывается конденсат, который смешиваясь с сажей превращается в липкую массу, способную оседать на стенках дымохода и приводящую к его разрушению. Кладка дымохода обязательно должна быть цельной. Не рекомендуется выкладывать дымоход частями между перекрытиями. Для того, чтобы защитить дымоход от конденсата, в него вставляют металлический вкладыш, выполненный из кислотоустойчивой стали.
2. Стальные. Дымоходы делают из жароустойчивой нержавеющей стали. Такие трубы гораздо легче кирпичных, за счет этого они не нуждаются в фундаменте. Благодаря этому, дымоходы подобной конструкции гораздо проще установить. Данный тип дымоотводов отличается долговечностью и устойчивостью к коррозии. А ввиду того, что трубы имеют сечение круглой формы, достигается оптимальный результат по вытяжке продуктов горения. К тому же стенки стальных дымоход меньше подвержены отложениям сажи, а поэтому чистка каминов дымоходов будет проводиться реже, хотя всё же чистку дымохода от сажи стоит выполнять регулярно. Радует и то, что можно делать чистку дымохода своими руками. Еще одним преимуществом данного материала является возможность установки дымохода в уже возведенный дом. Но наряду с достоинствами, стальные дымоходы имеют и слабые стороны — высокую стоимость и малую самонесущую способность. Стальные дымоходы могут собираться по двум типам технологии: – сэндвич труба для дымохода; – горячие трубы.

   Сэндвич дымоходы — это конструкция, которая состоит из круглой трубы со специальным огнестойким слоем изоляции внутри. Внутренний изолятор принимает на себя основной удар действия высоких температур и агрессивных веществ. Такой дымоходне подвержен возгоранию и отличается низкой теплопроводностью (подробнее: “Дымоход сэндвич своими руками”). Горячие дымоходы представляют собой трубы без слоя теплоизоляции. Они подходят для прокладки дымоотвода в уже существующей шахте. Гибкие трубы позволяют организовать отвод продуктов горения от топки без использования поворотных конструкций и промежуточных соединений (подробнее: “Гибкий дымоход – характеристика”). Герметичность и надежность стыков обеспечивается благодаря использованию специальных мастик.

3. Керамические. Шамотные керамические трубы для дымоходов появились на отечественном рынке относительно недавно. Они имеют все достоинства стальных труб, к тому же отличаются высокой надежностью и долговечностью. Труба состоит из внутренней керамической трубы, слоя изоляции и стального кожуха или легкого пенобетона в качестве внешнего слоя. Стоимость таких дымоходов немного выше, чем конструкции из других материалов. Но благодаря достаточно продолжительному сроку эксплуатации, затраченные средства полностью окупаются.
4. Стеклянные. Этот материал является немного экзотическим. Но тем не менее он обеспечивает низкую тепловую инертность и длительный срок эксплуатации. Кроме того такие дымоходы не восприимчивы к влаге и коррозии. К недостаткам стеклянных дымоходов относится высокая стоимость и сложность монтажа.

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

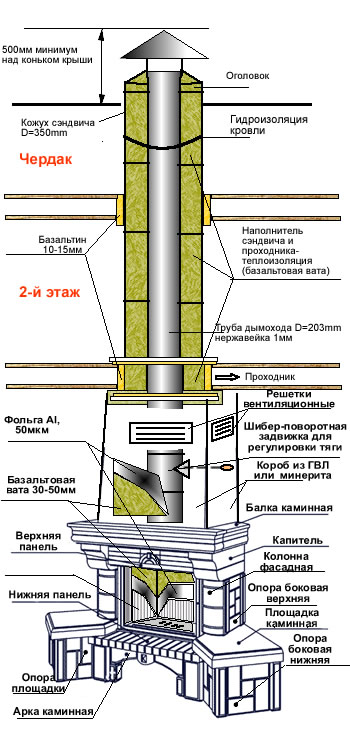

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.

Виды дымохода в бане

Дымоход — это инженерная система, предназначенная для отвода продуктов сгорания топлива, которые представляют опасность для конструктивных элементов здания и людей, посредством естественной или принудительной тяги на безопасную высоту. В функции дымохода входит защита горючих элементов зданий от раскаленных газов и химически агрессивного конденсата, людей от дыма и угарного газа.

Дымоходы различаются по материалу и типу конструкции.

Классификация по материалам

Канал для отвода дыма может быть из нескольких материалов. Основными являются:

кирпич. Позволяет получить красивый дымоход с хорошей тягой. Но сложить печку с дымоходом сможет не каждый домашний мастер. Чаще всего нанимается профессиональный печник, которых на территории страны осталось не так много. Дополнительным минусом служит более высокая цена на возведение;

• стальные трубы. Металл активно осаждает сажу на своей поверхности. Поэтому нужны качественные дрова: ольха, дуб. Береза и хвойные породы при сгорании выделяют много смолистых веществ (береза — деготь), которые и забивают дымоход. Проблему сажи можно решить несколькими способами: почистить — самое простое решение, протопить осиновыми дровами — осевшие на стенках труб вещества перегорят без воспламенения и сползут вниз, использовать специальные химические добавки в огонь, после чего сажа мелкой пылью осядет на дно трубы (на заметку: дна трубы нет только в русских печах);
• сэндвич трубы. Наиболее оптимальный вариант для монтажа дымохода. Отличаются простотой монтажа, довольно привлекательным внешним видом и доступной ценой. Продаются комплектами. При необходимости удлинения трубы всегда можно купить вставку;

асбоцементные трубы. Имеют высокий уровень пожарной безопасности и доступную цену. Главный недостаток — большой вес, требующий отдельного фундамента, т.к. ни одна стена не выдержит нагрузку.

При этом фундамент съест всю экономию средств, полученную при приобретении асбоцементного материала.

По типу конструкции

В банях используется всего два вида конструкций дымохода: вертикальный (внутренний) и через стену (внешний) (отличия хорошо видны на рисунке, расположенном ниже).

Вертикальный (он же внутренний). Так называют трубу для вывода горючих газов во время горения дров, установленную вертикально непосредственно на печь. У нее много плюсов при минимуме недостатков:

• более низкая стоимость установки;
• прекрасная тяга, позволяющая экономить дрова;
• возможность расположить камни ближе к потолку, что улучшает качество пара и микроклимат, а также закрыть их футерованным кожухом (продлевает время принятия банных процедур при заглушенной печи).

• сложно монтировать и обслуживать;
• есть минимум две точки прохождения рядом с горючими материалами;
• без навыков сложно обеспечить герметичность прохода трубы через крышу: во время дождя может подтекать.

Внешний (через стену). Технология монтажа дымохода через стену более простая, что позволяет многим домашним мастерам выполнить весь комплекс работ самостоятельно. У конструкции есть сильные и слабые стороны. При этом некоторые недостатки для любителей пара могут стать критическими.

Но об этом в следующей главе.

Варианты обустройства и правильная установка: кирпичный дымоход и подобные

Такая конструкция изготавливается на этапе строительства нового здания. По стандарту предусматривается подготовка отдельного фундамента под дымоотвод и камин из кирпича. Процесс обустройства выполняется из кирпичной кладки. Особенность такого дымоотвода заключается в экономии средств при строительстве. Однако это не самый эффективный метод отведения результатов сгорания топливных продуктов. Чтобы сделать дымоход из кирпича потребуется немалое количество времени, так как кладка должна просохнуть перед каждым последующим этапом строительства.

Для увеличения теплоемкости внутрь кирпичной конструкции вставляется стальная труба или металлический вкладыш. Монтаж такого типа дымоотвода морально устарел, в связи с чем упала популярность. Сегодня рентабельнее устанавливать стальную трубу для отвода дыма и обкладывать ее кирпичной кладкой.

Стальной дымоход из нержавейки

Конструкция такого типа заменила кирпичные отводы для дыма, потому как монтаж дымоотводной системы из черных труб дешевле и целесообразнее. Дымоходы из стали обустраиваются из труб с круглым сечением. В основу конструкции чаще ложится нержавеющая сталь или трубы из черных металлов. Оцинкованная труба противопоказана для использования в виде дымоотвода, так как при нагревании испаряются вещества с содержанием тяжелых химических элементов вредных для здоровья человека. Вариант «подешевле» — дымоход для камина из нержавеющей стали. Особенности такого дымоотвода заключаются в следующем:

• Жаростойкость.
• Антикоррозийные свойства.
• Длительный срок использования.
• Простота в монтаже.
• Конструкция в сборе отличается небольшим весом.

Однако труба для камина из нержавейки обладает парой недостатков: слабая теплоемкость, которая обуславливает высокие теплопотери и повышенное образование конденсата из-за перепадов температуры. При монтаже необходимо следовать главному правилу:

При установке стального дымохода по наружному и внутреннему контуру трубы наносится огнестойкий утеплитель.

Керамический дымоход для газового камина

Изготавливаются такие дымоотводы из термостойкой керамики. Система отвода сборная и состоит из отдельных секций, количество которых определяется длиной трубы для отвода дыма. После окончания монтажа конструкция покрывается керамзитобетонной оболочкой, а затем закрывается в кожух из нержавейки. Преимущества такого типа дымоотводов:

• Повышенная прочность материала изделия.
• Устойчивость к высоким температурам.
• Отличные антикоррозийные свойства, значительно превышающие сроки эксплуатации.
• Высокие показатели теплоемкости.
• Сажа не скапливается на внутренних стенках за счет гладкой поверхности.
• Не разрушается при образовании конденсата.

Несмотря на то, что материал идеально подходит для монтажа дымохода, керамические конструкции имеют свои недостатки:

1. Вся конструкция имеет большой вес, что обуславливает сложность работ при установке.
2. Стоимость трубы для отвода дыма из керамики высокая. Однако во время эксплуатации она полностью окупается.

Для монтажа такого типа дымоотвода понадобится профессиональная подготовка. Стоит отметить, что в процессе изготовления керамического дымоотвода понадобится жаростойкий герметик для каминов и печей. Сложная конструкция обуславливает высокий уровень теплоемкости, что положительно сказывается на продолжительности срока использования. Структура керамического дымоотвода состоит из трех составных слоев:

1. Внутренняя часть представляет собой керамический вкладыш.
2. Наружная часть из керамзитобетонных блоков.
3. Промежуточная теплоизоляционная прокладка.

В процессе установки керамического дымохода потребуется герметик для печей и каминов, который используется на стыковочных соединениях составных частей конструкции.

Стеклянный дымоход: а нужна ли чистка

Изделия стеклянного типа отличаются дороговизной и сложностью монтажа. Несмотря на эти основополагающие факторы, модели подобных дымоходов пользуются популярностью, так как стеклянные дымоходы очень эффектно вписываются в интерьер помещения. Такие дымоотводы обладают следующим набором преимуществ:

• Высокая антикоррозийная сопротивляемость.
• Устойчивость к высоким температурным режимам.
• Отсутствие накопления конденсата.
• Длительный срок службы.
• Экстерьерные качества.

Принцип работы

Во время работы отопительной системы, выделяются газы. Они горячие, следовательно, плотные, поднимаются в дымовой канал. Когда происходит подъем газов по трубе, внутри нее создается пониженное давление, втягивающее холодный воздух из окружающей среды. Таким образом продукты горения выталкиваются наружу и выводятся через трубу. Воздух над дымоходом холодный и имеет другую плотность, по сравнению с дымом. Такая разница позволяет дыму легко выходить от печи или камина. Такой выходящий поток, называется восходящим.

Для обеспечения нормальной работоспособности, важно учитывать высоту дымоотвода. Если она будет рассчитана неправильно, то восходящий поток замедляет свое движение или, наоборот, ускоряет его (при слишком высокой или слишком маленькой трубе)

Итог: снижается общий нагрев помещения, дым начинает идти внутрь. При сильном нарушении расчетов конструкции, обратная тяга тушит огонь.

Устройство

Устройство дымохода для печей или каминов требует от монтажников знаний норм допустимого возвышения трубы над строением. Она должна располагаться на уровне полутора метров от конька крыши и выше. Нельзя располагать трубу ниже линии, проведенной от конька вниз под углом 10 градусов, в случае расположения трубы на удаленности от конька более 3 метров. Если дымоход располагается на удалении полтора метра, то труба не должна быть ниже горизонтальной линии конька.  Если канал располагается близко к коньку, на расстоянии до полутора метров, то он не должен быть ниже его уровня (допускается отклонение 0.5 м).

Нельзя монтировать дымовыводящий канал с трубами вентиляции под одну систему. В этом случае продукты сгорания будут затягивать в вентиляционную систему. Избежать этого можно, подняв выход с печи выше системы вентиляции.

Устройство дымохода предусматривает монтаж прямой вертикальной трубы. При необходимости, формируют повороты. Их выполняют с помощью специальных наклонных элементов под углом 45 градусов. Сумма длин всех наклонных элементов, не зависимо от высоты дымохода для печей и каминов, не должна превышать двух метров. Минимальная высота составляет 5 метров.

Сведения из нормативных документов, устанавливающих правила проектирования и установки дымоходов

Для кладки дымоходов пригоден морозостойкий глиняный кирпич. Строить каналы из шлакобетонных и других подобных материалов категорически запрещается.

Для присоединения газовых приборов к дымоходам пригодны соединительные трубы из оцинкованной или кровельной стали толщиной от 1 мм и более. Можно также воспользоваться гибкими гофрированными патрубками из металла, которыми комплектуется оборудование

При этом важно, чтобы соединительная труба имела вертикальный участок, длина которого от нижнего уровня патрубка до оси горизонтального участка канала не должна быть меньше 0,5 м. Если высота потолка менее 2,7 м, допускается уменьшение этого расстояния вдвое — для оборудования, снабженного стабилизаторами тяги и до 0,15 м — для приборов без стабилизаторов

Общая длина горизонтальных участков в домах новой постройки не должна быть более 3 м, для старых построек допускается 6 м. Необходимо соблюдать небольшой уклон трубы в сторону отопительного устройства.

Дымоотводящие каналы не должны иметь более трех поворотов, при этом радиус закругления должен быть равным диаметру трубы. Запрещается прокладывать дымоход через жилые помещения.

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Безопасность превыше всего

Монтаж печи-камина — это легкий, но требующий тщательного подхода процесс, с которым сможет справится даже неопытный строитель. Однако, он требует работы со строительными материалами, и предполагает нахождение на крышах и отвесных стенах

Поэтому очень важно во время установки использовать страховочные тросы и защитные приспособления, такие как перчатки, шлем, строительную одежду — это поможет избавиться от лишних травм, и ранений

Установка камина-печи требует глубокого изучения инструкции и правил установки. Не стоит торопиться в процессе монтажа. Лучше перепроверить все расчеты и уточнить детали перед началом ремонтных работ — это убережет вас и ваш дом от непредвиденных последствий.

Нельзя использовать сэндвич для дымохода камина

Пример HTML-страницы

Для того, чтобы не происходило опрокидывание тяги в холодный период, не применяйте «сэндвич» в качестве дымохода камина.  Если же вы используете его как элемент пожаробезопасности при прохождении внутри дома, то, хотя бы, не выводите «сэндвич» выше кровли, оставьте его в тепле, в пределах дома, а уличную часть дымохода сделайте из кирпича с сечением, максимально приближенным к внутреннему диаметру.

Если нет такой возможности, поступайте так как наши предки. Они трубу дымохода делали керамической и заливали её (обмазывали) по контуру теплоёмким материалом, в частности известковым раствором.

Для того, чтобы максимально уменьшить риск опрокидывания тяги, дымоход должен очень медленно отдавать тепло, которое набрал. То есть должен иметь большую тепловую инерцию. «Сэндвич» таким качеством не обладает, а значит и не может считаться «тёплой» трубой.

Дымоходы блочные керамические

Основой для вентиляционных каналов в таком керамическом дымоходе выступают блоки, производимые из легкого бетона. Широкий ассортимент данной продукции позволяет без труда подобрать требуемые параметры.

Чтобы блоки соединить, используют процесс вертикального армирования. Внутрь них вставляют керамическую трубу для камина и помещают теплоизоляцию, изготовленную из негорючих материалов.

Технология проведения монтажных работ в данном случае зависит от особенностей устанавливаемой конструкции и поэтому применение общепринятых правил будет неуместно.

К плюсам такого типа дымоходов для каминов относятся:

• быстрый монтаж и сборка;
• продолжительный срок эксплуатации;
• высокий КПД;
• широкий выбор блоков для придания каналам дымоотведения нужной конфигурации;
• наличие возможности прочищать систему вывода дыма через специальные отверстия. Их наличие в нижней части конструкции также помогает конденсату свободно стекать.

Из недостатков керамической трубы для дымохода камина можно назвать:

• относительно невысокую цену;
• длительные сроки поставки, поскольку такие конструкции в большинстве случаев производятся за границей.

Даже с учетом недостатков, трубы каминные керамические считаются безусловными лидерами среди аналогичной продукции.
