Изобретение графа или сэндвич трубы для дымоходов

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи
на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.

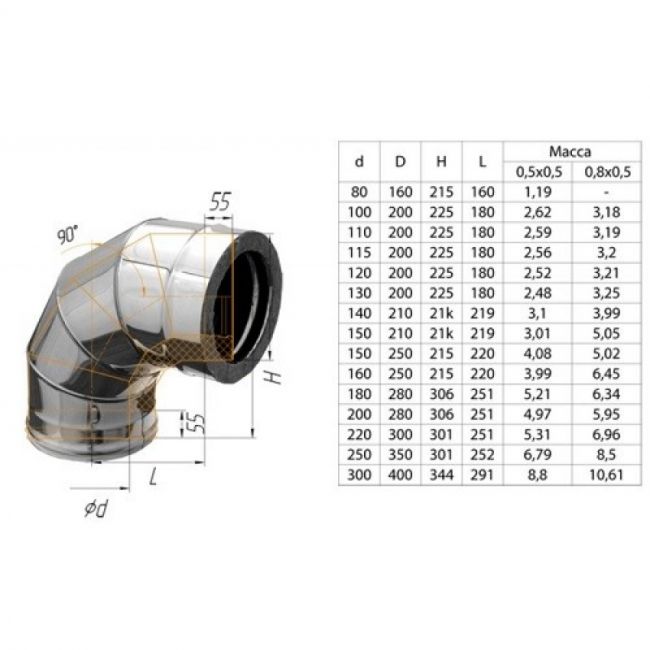

4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Частые ошибки монтажа сэндвич дымохода:

1. Двустенный дымоход сразу подключён к каменке.
2. Отсутствие или недостаточность противопожарной разделки в перекрытии.
3. Переход двустенного дымохода в одностенный выше кровли.
4. Недостаточные расстояния от дымохода до горючих поверхностей.

1. Двустенный дымоход сразу подключён к металлической печи.

Первый (нижний) элемент дымохода, тот который будет ближе всего к огню, должен быть одностенным.

Одностенная труба незакрытая утеплителем проветривается наружным воздухом, таким образом мы остужаем саму трубу и снимаем температуру внутри дымохода.

Если не остудить газы в начале дымохода то выше, уже на двустенной, утеплённой, части дымохода, происходит перегревание и внутренняя труба будет испорчена.

Печь Бавария с сэндвич дымоходом.

2. Отсутствие или недостаточность противопожарной разделки в перекрытии.

Защита стен и мягкий утеплитель в противопожарной разделке

Отсутствие противопожарной разделки наиболее частая причина пожаров, по вине дымоходов.

У сэндвич дымохода, несмотря на то что он состоит из двух стальных контуров между которыми негорючая изоляция, обязательно должна быть противопожарная разделка в перекрытии.

Я считаю что перекрытие это самый ответственный узел при монтаже любого дымохода.

Опасность в том, что мы не видим и не контролируем что происходит внутри перекрытия.

Дымоход, в месте прохода перекрытия, может нагреваться сильнее т.к. он полностью закрыт и ему некуда отдавать температуру.

Внимание! Сэндвич дымоходы нагреваются!

Сэндвич дымоходы могут быть довольно горячими на внешних своих стенках, от этого никуда не деться и это нужно учитывать при монтаже.

По сегодняшний день, в СНИПе нет отдельной нормы для установки сендвич дымоходов.

Есть общая норма противопожарных разделок для дымоходов и эта норма требует 380 мм. негорючего материала, от дыма до защищённой поверхности.

Если мы посчитаем, то при сечении дымохода 120 мм. дыра в перекрытии должна быть 880 мм.

Эта норма будет действовать если производитель дымохода не зарегистрировал собственные технические условия для выпускаемого дымохода. Таких случаев, если честно, не много, большинство дымоходов не регламентируют каких то особенных норм монтажа, поэтому норма остаётся от СНИПа. А это 380 мм. до защищённой поверхности.

Ниже пример заводской противопожарной разделки если посмотреть размеры то сразу понятно что этого не хватает до нормы.

3. Переход дымохода в одностенный выше кровли.

Правильный монтаж сэндвич дымохода выше кровли.

Переход выше кровли с двустенного дымохода на одностенный, приводит к попаданию влаги в утеплитель, это разрушает утеплитель внутри дымохода.

Нет никакой возможности качественно и герметично закрыть место перехода на одностенный дымоход. Всё что люди пробуют применять для этой цели не работает из за расширения, при нагревании, одностенного дымохода.

Никакие герметики, юбки, резинки и пр. в этом узле не работают!

Я лично всегда удивляюсь подобным решениям и особенно странно, что часто, делать так, советуют продавцы в магазинах.

Такая странная экономия всегда приводит к разрушению утеплителя внутри дымохода. Всегда!

Сейчас есть дымоходы с утеплением вермикулитом, он не боится влаги, но и они не рассчитаны на то чтобы внутрь дымохода шла вода.

4. Недостаточные расстояния от дымохода до горючих поверхностей.

Допуски эти, в отличии от противопожарных разделок в перекрытиях, прописаны у производителей дымоходов в инструкциях по монтажу.

Чаше всего это 25 см от дымохода. Но лучше уточнить у производителя.

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба. Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров

Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

• по дыму;
• по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

Дымоход из сэндвич труб

Труба для дымохода сэндвич отводит продукты сгорания в камине, печи или котле, создает тягу и обеспечивает пожаробезопасность. Ее монтаж не занимает слишком много времени и производится с учетом особенностей помещения.

Две трубы, вложенные одна в другую и имеющие теплоизоляционный слой посередине, называют сэндвич-трубой. Особое место занимают трубы, изготовленные из термостойкой нержавеющей стали, они менее подвержены засорению, проще в обслуживании. Теплоизолятор внутри предупреждает появление конденсата. В виде утеплителя используются негорючие материалы: базальтовое волокно или минеральная вата. Их получают из расплавленных горных пород, низкая теплопроводность материала достигается за счет большого содержания воздуха в минеральных волокнах.

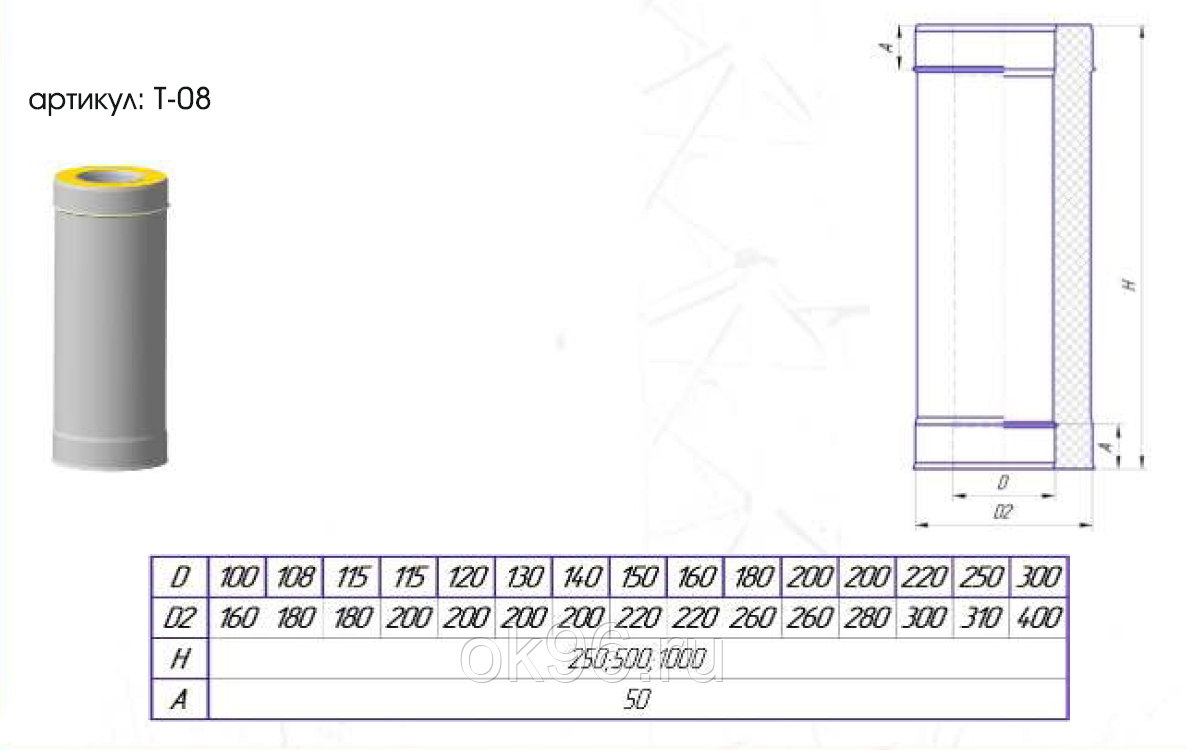

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Чтобы дымоход служил долго

Выбирайте трубу, подходящую для вашего отопительного оборудования. Для газового котла подойдет труба с тонкими стенками (0,5 мм), для твердотопливного котла, печи, камина — со стенками от 0,5 мм.

Монтаж дымохода необходимо выполнить по всем правилам, чтобы внутрь не попал кислород и не вызвал возгорание сажи.

Чистите дымоход перед отопительным сезоном и после. Стальная труба загрязняется намного меньше кирпичной, но регулярный осмотр дымохода и чистка помогут заметить поломки и устранить их вовремя.

За расчетами высоты трубы лучше обращаться к профессиональным инженерам. Они помогут выбрать лучшую конфигурацию для вашего дома. Если бюджет сильно ограничен, монтаж дымохода можно сделать самостоятельно, но четко следуя инструкции производителя.

Изображения: Pixabay

Какой сэндвич-дымоход лучше

Требования к такой трубе

Приступаем к работе

Дымоход начинается от отопительного агрегата. Однако первый элемент дымохода не должен быть сделанным из сэндвич трубы, так как непосредственно на выходе очень большая температура газов. Порой высота пламени может достигать дымохода. Поэтому первое колено дымохода делаем из обычной нержавеющей стали.

Элементы сэндвич труб

Рад снова видеть, уважаемого читателя!

Любой отопительный прибор, будь то камин, котёл или печь в бане, требуют установки . От того, насколько хорошо сделан этот элемент, зависит многое. Это и безопасность, и хорошая надёжная тяга в любую погоду и практичность с красивым внешним видом.

На сегодняшний день самым оптимальным и продвинутым решением отвода продуктов сгорания, будут сэндвич трубы для дымохода. А вот из чего сделана сэндвич труба и как ведётся установка дымоходов подобного типа, рассмотрим более подробно…

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий .

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Различные элементы сэндвич дымоходов

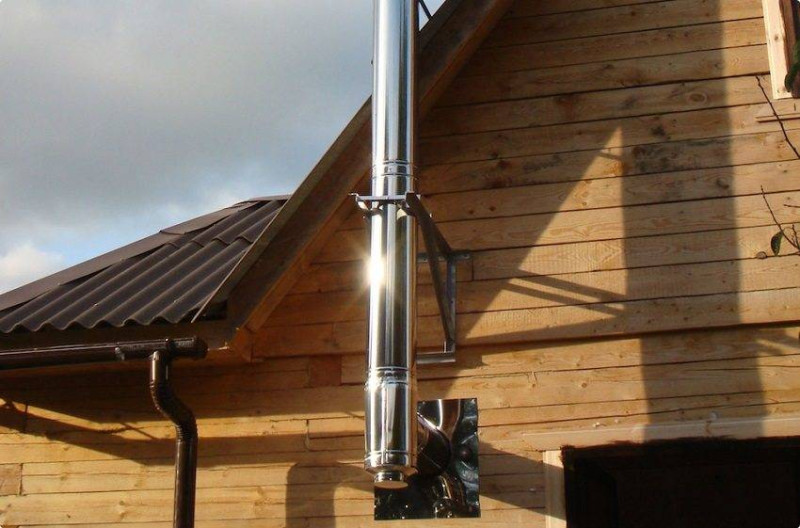

Один из вариантов монтажа сэндвич трубы

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек. По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см

Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 — 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

• лаги;
• обрешетки;
• стропила.

защищаются с использованием оцинкованного листа металла.

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

Как правильно выбрать сэндвич дымоход?

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

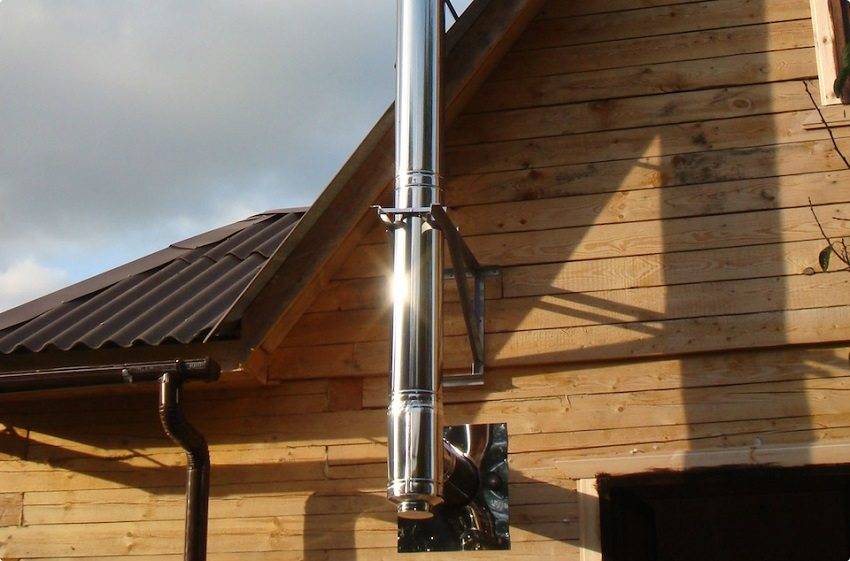

Один из вариантов монтажа сэндвич трубы

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Пересечение стены и перекрытий

При наружном расположении дымохода его через стену приходится выводить на улицу. Если же он будет располагаться внутри, нужно будет пройти сквозь перекрытие. В обоих случаях необходимо избежать контакта поверхности трубы со строительными конструкциями, могущими загореться. Узел, применяемый для этой цели, называется разделкой.

Разделка выполняется следующим образом:

1. В стене или перекрытии выполняется проём такого размера, чтобы поверхность проходящей через него трубы отстояла от строительных конструкций на расстоянии в 200 мм (обычно бывает достаточно размера 400х400 мм).
2. Изнутри проём обрамляется базальтовым картоном (ещё его называют минеритом).
3. Далее, в проёме устанавливается специально предназначенная для таких задач деталь — проходной блок (можно приобрести в готовом виде, но можно сделать и самостоятельно).
4. В проходной блок заводится труба, после чего просвет между ней и стенками блока нужно заполнить базальтовой ватой.
5. С двух сторон проём зашивается стальным листом либо специальным декоративным элементом — розетой, которую можно заказать при покупке набора.

Некоторые производители предлагают проходные блоки с уже закреплённым внутри теплоизолятором — их монтировать проще.

Использование готового проходного блока значительно упрощает работу монтажника

При пересечении перекрытия проходной блок можно заполнить менее дорогим теплоизолятором — керамзитом. Он является насыпным, поэтому сначала нужно зашить проём снизу листом или розетой.

Следует учесть, что при пересечении перекрытия из балок дымоход нужно располагать посредине между балками. Скорректировать положение трубы можно при помощи отводов с углом 45о.

Для пересечения стены или перекрытия из негорючего материала проходной блок не нужен. Достаточно установить в проёме гильзу — отрезок асбоцементной трубы, и, продев в неё сэндвич-трубу, заполнить оставшееся внутреннее пространство базальтовой ватой (она должна окружать сэндвич-трубу со всех сторон).

Не разрешается располагать внутри стены или перекрытия стык между сэндвич-трубами — он обязательно должен быть на виду.

Элементы

Для создания конструкции сэндвич дымохода первоначально нужно использовать трубы соответствующего вида и хороший высококачественный теплоизоляционный материал. Но, не стоит забывать и о более мелких элементах устройства:

• проходник крыши сэндвич дымохода – данная часть дымохода должна отвечать стандартам европейского качества и высоким уровнем прочности;
• проход через кровлю сэндвич дымохода мастер флеш – этот элемент отвечает за герметичность и гидроизоляцию «соединительного шва». Крепить его не сложно, главное хорошо зафиксировать элемент;
• хомуты для сэндвич дымоходов – этот элемент может быть выполнен как из нержавеющей стали, так и из латуни. Главное, чтобы он плотно прилегать к трубе и хорошо фиксировал ее;
• сэндвич сетка на дымоход – применяется для дымоотводящих конструкций для печей и каминов. Также нередко используется для каменок. Имеет высокую термальную прочность;
• искрогаситель на дымоход сэндвич – эта часть не менее важна для создания дымохода типа сэндвич, потому как она по сути «отвечает» за безопасности. При наличии таковой можно не беспокоиться о возможных возгораниях. Читайте обзор видов дымохода для камина.

Где можно купить сэндвич трубы для дымохода

Ввиду того, что от функционирования системы дымоотвода напрямую зависит работа газового котла, для сборки сэндвич дымохода необходимо приобретать качественные и проверенные трубы. Только такая продукция сможет гарантировать безопасный и эффективный отвод отработанных газов, исключающий попадание дыма в помещение и возникновение обратной тяги.

Очень выгодно приобретать необходимый товар через интернет-сайты производителей: можно в спокойной обстановке изучить ассортимент, сделать сравнительный анализ цен разных производителей, а самое главное, получить квалифицированную консультацию о выборе модели, подходящей для конкретного оборудования. Многие онлайн-магазины включают в свои услуги и доставку товара.

Как правило, многие компании, занимающиеся реализацией труб для дымоходов, предлагают услуги по профессиональному монтажу дымохода. Цена за работу зависит от толщины стен, материала, из которого выполнены трубы, наличия прохода через стену для дымохода, конфигурации и покрытия крыши. Ориентировочная цена монтажа дымохода из сэндвич труб составляет 1900 руб. за 1 п.м. Выезд замерщика, подключение оборудования, огнезащитные работы в расценки на монтаж дымоходов из сэндвич труб не входят.

Дымоход из нержавеющей стали

Технические характеристики

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

• За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
• Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
• Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
• Возможность вывести дымоход через потолок или через стену
• За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
• Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
• Простая и лёгкая установка дымоходов
• Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

• Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
• Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
• Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Утепление наружного дымохода

Более практичный вариант дымохода — применение сэндвич-трубы, которая не только проще монтируется, но и не требует дополнительного утепления..

Если для дымоотведения применяется одноконтурная труба, необходимо вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором.

Можно также для утепления использовать фольгу или другой негорючий материал, но поверх трубы обязательно должен быть толстый слой теплоизолирующего негорючего материала.

Шахта для дымохода из кирпича, куда помещается труба – конечно, красиво, эстетично, но очень трудоёмко и непрактично — кирпичная шахта неразборная, её тяжело чистить, к тому же кирпич стоит недешево.

Установка дымохода своими руками

Расчеты параметров

Установка печного оборудования своими руками

Конструкция дымохода сэндвич изначально имеет высокую степень пожаробезопасности, поэтому не сложна в монтаже. И придерживаясь некоторых правил, ее можно установить своими руками. Основные из рекомендаций — это:

• При проходе трубы по наиболее пожароопасному участку требуется дополнительный слой термоизоляции;
• Запрещается устанавливать сэндвич трубу над печным устройством.

В качестве термоизоляционного слоя наиболее распространенным является базальтовое волокно, так как имеет хорошую стойкость к воздействию различных химических веществ и высоких температур. Согласно требованиям СНиП размеры базальтового утеплителя должны быть не более 25-60 мм. Монтаж конструкции своими руками может осуществляться по двум принципам:

• По дыму;
• По конденсату.

По дыму дымоходы собирают с целью не допустить попадание угарных газов в дом путем закрепления тройников. По конденсату собирают, чтобы конденсат, полученный от разницы температур, смог стекать вниз по трубе. При такой установке тройники не потребуются. Правильно будет, если внутренняя часть трубы будет установлена по конденсату, а наружная — по дыму

Какой бы способ не был выбран, самое важное — это то, что необходима качественная герметизация стыков. Соединяется дымоход такими способами, как:

• Фланцевый;
• Байонетный;
• Мостик холода.

Правильно устанавливать конструкцию своими руками нужно от печи до кровли, поэтапно соединяя все части хомутами. Для работы понадобятся такие инструменты:

• Рулетка;
• Уровень;
• Электролобзик;
• Болгарка.

Первую часть конструкции устанавливают из нержавейки без слоя утеплителя, так как из-за воздействия высокой температуры утеплитель обгорит. Для того чтобы конструкция была надежной, для соединения стыков лучше использовать специальный высокотемпературный герметик. При высокой степени герметичности тяга намного выше.

Некоторую сложность при установке печного отопления своими руками может представить проход через перекрытия. Для этого необходимо вырезать проем и в местах соприкосновения перекрытия со специальными патрубками проложить еще один слой теплоизоляции. Далее трубу проводят через проем.

Удаление продуктов горения из очага или современного котла является важнейшим процессом в отоплении жилища. Поэтому к дымоходам предъявляются особые требования, как по надежности, так и по долговечности.

В этом отношении на особом положении находятся дымоходные трубы из нержавейки, позволяющие наиболее эффективно осуществлять процесс утилизации газов и дыма.

Этому способствуют качество металла, из которого изготавливается нержавеющая труба и современные технологии изготовления таких изделий с высокой точностью.

Выбираем трубы сэндвич дымохода

Главное, на что стоит обратить внимание:

• толщина стали – чем толще, тем прочнее и долговечнее будет ваш дымоход;
• проверьте соединительные элементы — на них не должно быть брака, в особенности плохо проваренных швов и повреждения оболочки;
• труба не должна быть деформирована и смята, форма трубы и колен должна быть четкой и ровной, в противном случае нарушится герметичность, и дым спокойно будет поступать внутрь помещения;
• можно попросить продавца соединить трубу с коленом или тройником – соединение должно быть прочным, не должно болтаться;
• не гонитесь за дешевыми трубами – качество нужно ставить впереди других свойств.

Определяем высоту дымохода

Второй этап. Разделка на крыше

Далее вам нужно оборудовать разделку на крыше. Рассмотрим, как это сделать.

Шаг первый. Замерьте наружную и внутреннюю стороны с учетом угла наклона крыши. Помните, что во время монтажа дымохода-сэндвича следует быть предельно аккуратным, ведь некоторое время будут занимать работы на кровле. Поэтому начинайте монтаж лишь в ясную и солнечную погоду.

Шаг второй. Вырежьте соответствующее отверстие под трубу, желательно с внутренней стороны.

Шаг третий. Закрепите на крышу лист оцинкованной стали, в котором заранее проделано отверстие под дымоход. Еще раз напоминаем, что нельзя допускать стыков между элементами конструкции на линиях разделки.

Изготовление разделки

Пространство между трубой и металлической стенкой тоже заполняется минватой
