Назначение и устройство дымохода
Вне зависимости от типа отопления и особенностей конструкции дымохода он выполняет 3 важные функции:
- Он обеспечивает приток кислорода в систему для нормального горения газа с образованием углекислого газа (при недостатке воздуха образуется опасный угарный газ).
- Выводит все продукты горения:
- сажу;
- угарный газ;
- углекислый газ.
- Отводит конденсат – поскольку одним из продуктов горения является вода, нужно обязательно предусмотреть условия для ее удаления из системы, иначе материал труб со временем будет повреждаться, а тяга – ухудшаться.
Конструктивно дымоход может быть выполнен из традиционной кирпичной шахты или труб, вмонтированных в шахту либо идущих вдоль внешней стены дома. Материал трубы подбирается индивидуально, и в каждом случае есть свои преимущества и недостатки (подробнее – в соответствующем разделе).
Дымоход представляет собой систему газоотведения и подачи кислорода, состоящую из нескольких конструктивных элементов:
- Отвод – угловая труба (под прямым углом), которая соединяется с котлом с помощью переходника.
- Труба с заслонкой – ближайший к котлу элемент дымохода, который обязательно содержит заслонку: она не только регулирует приток воздуха в систему, но и перекрывает доступ осадков и ветра с улицы во время, когда котлом не пользуются.
- Тройник – важный элемент, в который впадает труба с заслонкой. Он дает воздуху подниматься вверх, а конденсату (по сути – водяным парам) – охлаждаться и стекать вниз в специальную емкость, для которой заранее учитывается место.
- Все остальные элементы представлены элементами трубы, которая фиксируется к поверхности шахты или стены дома с помощью кронштейнов и бандажа.
- Верхняя, т.е. видимая часть трубы – оголовок с грибком в виде конуса, который препятствует попаданию осадков в систему.

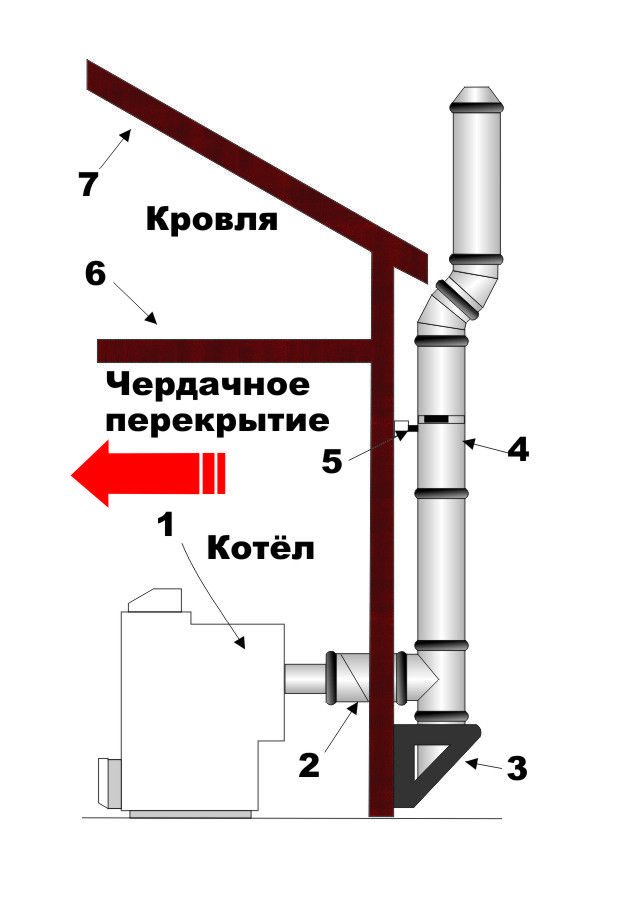

Более подробно все конструктивные элементы и детали представлены на схеме (приведены также стандартные параметры).
Чтобы обеспечить наибольшую эффективность работы всей системы, нужно создать необходимые условия для хорошей тяги:
- Правильно сконструировать конденсатосборник, чтобы влага не скапливалась в верхних частях трубы. Для этого прежде всего необходимо, чтобы диаметр тройника, в который входит отвод от котла, была достаточно большой: в 1,5 раза больше среднего диаметра всей конструкции.
- Достаточный диаметр всего дымохода (он соответствует диаметру патрубка, выходящего от самого газового котла).
- Регулярная чистка от сажи (подробнее – в соответствующем разделе).
Дымоходы для газового котла в частном доме: особенности выбора конструкции
Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:
- основная труба для вывода дыма;
- набор патрубков для переходов;
- переходники, крепежные элементы и хомуты;
- тройники для устранения конденсата и отводы;
- телескопические трубки и наконечники.

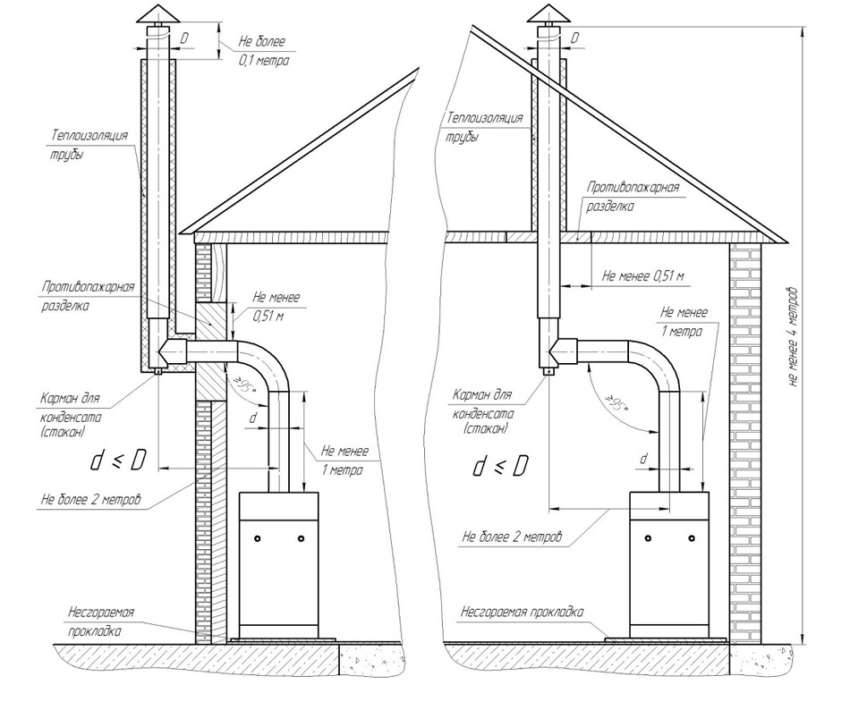

На схеме показаны все важные составляющие устройства и необходимые параметры
Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:
- высокий уровень КПД;
- безопасность жильцов дома;
- эффективность функционирования конструкции;
- комфортный микроклимат в помещении.

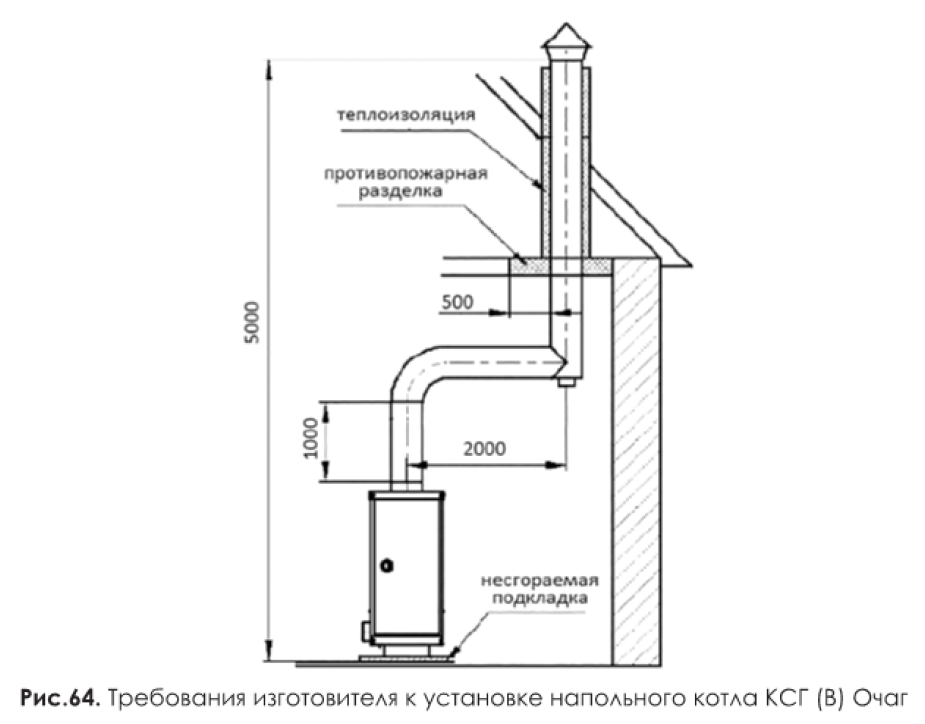

При установке важна высота изделия
Виды материалов
Монтаж: рекомендации и схемы, основные этапы монтажа дымохода
Из какого материала
Дымоход для газового котла в частном доме можно сделать из разных материалов. Основное требование — стойкость к химически агрессивным веществам, неспособность пропускать газы. Традиционно используют несколько материалов. О достоинствах и недостатках,особенностях сборки каждого из них поговорим подробнее.
Кирпичный дымоход
Сегодня это уже не самый популярный тип дымоходов. Он получается тяжелым, при большой высоте требует наличия фундамента. Кроме того кладка кирпичного дымохода занимает немало времени.
Вместе с тем, этот вид дымовых труб обладает рядом отрицательных качеств. Первое — внутренние стенки его негладкие, что способствует скоплению сажи, ухудшает тягу. Второе — кирпич — гигроскопичен. Потому стекающий по стенкам конденсат впитывается, что способствует быстрому разрушению.

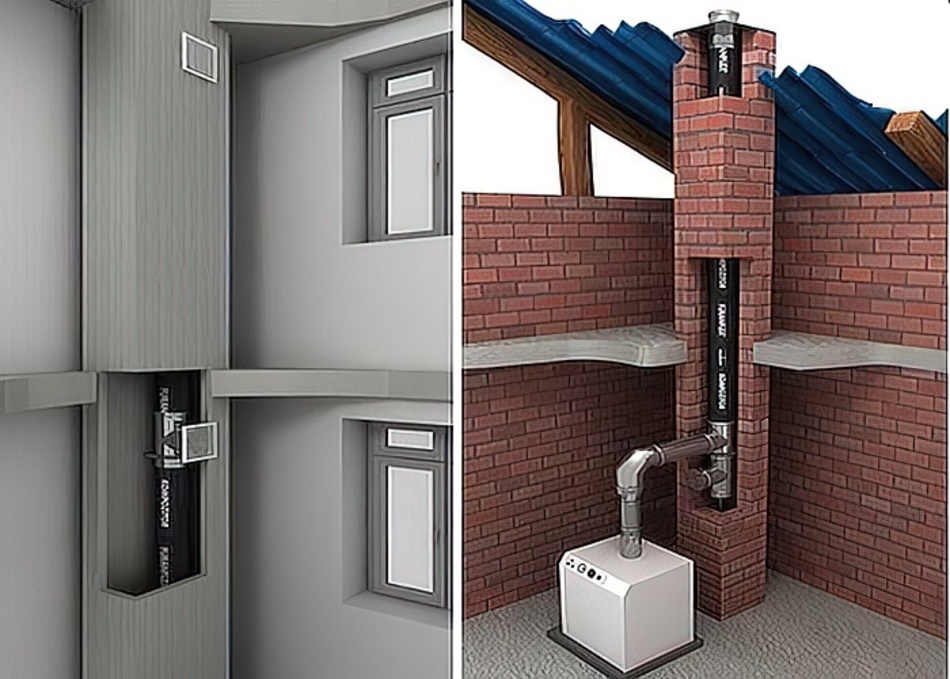

Устройство кирпичного дымохода для газового котла с вставкой металлической гильзы
Чтобы решить эти проблемы внутрь кирпичного дымохода вставляют гладкую трубу подходящего диаметра. Обычно это труба из нержавеющей стали или асбеста
При строительстве такого комбинированного дымохода необходимо уделить внимание следующим вещам:
- Стыки трубы-вкладыша надо делать герметичным. Если это обычные или сендвич-трубы из нержавеющей стали, все происходит стандартно — дымоход собираем по конденсату. Если вкладыш сделан из асбестоцементных труб, придется позаботиться о герметичности стыков. Причем замазать стык цементом — не вариант. Такое соединение никак не является герметичным — конденсат будет впитываться. Придется придумывать герметичные хомуты, использовать гидрофобные (водоотталкивающие) составы. Причем они должны быть еще и химически стойкими. Как вариант, можно рассмотреть промазывание стыков жаростойкими герметиками с температурой эксплуатации порядка 200°C.
- Для того чтобы конденсат образовывался как можно меньше, трубы (даже внутри кирпичного кожуха) лучше утеплить. Для этого желательно использовать утеплитель, который не боится намокания.
- Внизу к трубе-вкладышу обязательно должен быть пристроен конденсаотосборник. Доступ к нему должен быть свободным.
Если сделать дымоход для газового котла по этим правилам, то даже при обильном выделении конденсата с ним легко будет справиться.
Нержавеющая сталь — одностенные трубы и сендвич
Современные газовые котлы устроены так, что температура дымовых газов на выходе не очень высокая. Потому конденсат образуется всегда. При хорошей тяге большая его часть улетает в трубу, при хорошем утеплении оставшаяся часть испаряется. Так и получается, что в конденсатосборнике жидкость присутствует не всегда. Но сам конденсат образуется при работе газового котла все время. Когда-то в большем количестве, когда-то в меньшем. В связи с этим, требования к нержавеющей стали для дымохода высокие: она должна выдерживать длительный контакт с едкими веществами. Этим требованиям отвечает в основном пищевая нержавейка. Да, она стоит немало, но только она будет служить годами.
Строение сендвич-трубы
Теперь о том, делать дымоход для газового котла из одностенной трубы или из сендвич-труб. Для того, чтобы конденсат образовывался в минимальных количествах, желательно чтобы дымоход не остывал. То есть, его надо утеплять. И хоть сендвич-дымоход имеет прокладку из утеплителя, при наружной прокладке (на улице) его тоже лучше утеплить — дольше прослужит, лучше будет тяга. Но в данном варианте потребуется меньше утеплителя — один слой, тогда как обычную трубу, возможно, придется оборачивать двумя или даже тремя слоями. Так что затраты на обустройство дымохода из одно-стенной нержавеющей трубы и сэндвичей будут сопоставимы. Просто в первом случае придется использовать большее количество утеплителя, во-втором меньшее.
Зачем утеплять дымоходную трубу
Нагретые дымовые газы охлаждаются в процессе прохождения по трубе, но по пути они разогревают стенки дымохода. От того, как быстро нагреваются стенки, прямо пропорционально зависит тяга котла. В случае уменьшения тяги дым идет по наименьшему сопротивлению, т.е. поступает обратно. Чтобы этого не произошло, необходимо как следует позаботиться об утеплении дымохода.
Дополнительным фактором в пользу утепления является и такое понятие, как время преодоления момента появления конденсата. То есть время, которое затрачивается на прогрев канала внутри трубы. Оно напрямую зависит от материала, из которого сделана труба.
Так, кирпичный дымоход прогревается за 20-30 минут, а стальной за 2-5 минут.
В связи с тем, что нагретый дымоход находится в постоянном контакте с атмосферным холодным воздухом, в дымоходном канале начинает образовываться конденсат. Смешиваясь с углекислым газом конденсат образует сильный кислотный раствор, который и впитывается в стенки дымоходного канала, разрушая его.
В дымоходе из кирпича конденсат впитывается в кирпичную кладку, что приводит к ее промерзанию. Остывшая ночью кирпичная труба с утра снова разогревается. Такие перепады температур приводят к ее разрушению.
Чтобы предотвратить разрушение, дымоход утепляется легкими негорючими материалами:
- базальтовыми минераловатными плитами;
- минеральной ватой;
- стекловатой.
Утепление дымохода не только обеспечит сохранение тепла на более продолжительное время, но и продлит срок службы дымовой трубы.
Что нужно знать об отопительном котле на сжиженном газе: выгоды перехода на СУГ, перевод обычного котла на сжиженный газ, способы хранения топлива.
Как подобрать газовый котел по его основным параметрам: мощность, тип горелки, наличие регулировок, производитель, количество контуров. За подробностями перейдите сюда.
Расчет потребления газа, необходимого для отопление дома https://teplius.ru/kotly/gazovye/opisanie/rashod-gaza-dlya-obogreva-doma.html
Требования к дымоотводам газовых агрегатов
Котлы отопления, сжигающие природный и сжиженный газ, относятся к установкам с высокой эффективностью, чей КПД равен 88% и более. На практике это значит, что температура продуктов сжигания колеблется в пределах 70—120 °С что способствует образованию конденсата на стенках неутепленных газоходов. Отсюда правило первое: участки вертикальных каналов, находящиеся вне здания либо проходящие сквозь холодные чердаки, подлежат обязательному утеплению.
Кирпичные оголовки — и те необходимо утеплять
Остальные требования к устройству дымоотводов звучат следующим образом:
- Размеры сечения канала или шахты определяются расчетом, но не должны быть меньше диаметра выходного патрубка газового котла.
- При строительстве дымохода допускается применять морозостойкий глиняный кирпич, асбестоцементные трубы и другие негорючие материалы – сталь, жаростойкий бетон, керамику.
- Пористые стройматериалы использовать запрещается.
- В нижней части вертикального газохода надо предусмотреть карман с ревизионной дверцей, служащий сборником конденсата.
- Дымоходы для газовых котлов разрешается устраивать внутри кирпичных стен и прокладывать рядом с вентиляционными шахтами, разделив их герметичной перегородкой 12 см в толщину. При выводе на кровлю дымовая и вытяжная труба делается на одном уровне.
- Оголовок газохода не должен попасть в зону ветрового подпора, создаваемую коньком крыши, соседним зданием или деревом. Как определить требуемую высоту, изображено на схеме (минимальная равна 5 м).
Несколько слов о том, как правильно сделать отведение продуктов горения от нескольких источников тепла, например, котла, дровяной печки и газовой колонки. Если вопрос решается на этапе строительства, то нормы требуют установки обособленного канала для каждой единицы оборудования. Их можно объединить в один блок с вытяжной трубой вентиляции. В существующем здании газоиспользующие установки допускается подключать к одному дымоотводу, соблюдая расстояние между врезками, как предписывает схема:
Виды современных дымоходов
Специалисты выделяют четыре типа дымоходов в зависимости от материала изготовления.
Классический кирпичный
Классический кирпичный дымоход
Их можно увидеть в домах старой, советской постройки, так как на то время основным строительным материалом являлся именно кирпич.
В последнее время кирпичный дымоход практически не используется, так как обладает рядом существенных недостатков:
- требует строительства надежного фундамента (основания);
- имеет слабую защиту от конденсата, который со временем разъедает кладку;
- кирпич – пористый материал, повышающий сопротивление проходу продуктов сгорания и, как следствие, повышает отложение сажи. Чтобы избежать этого эффекта, в дымоход вставляют стальную или асбестоцементную трубу.
Из нержавеющей трубы

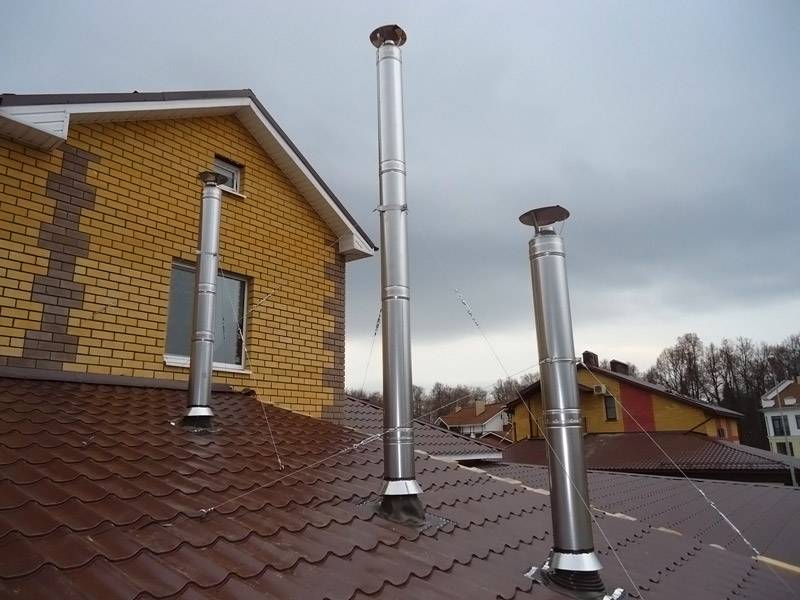

Сэндвич трубы из нержавеющей стали
Среди основных достоинств отмечают высокую стойкость к воздействию агрессивной среды и к механическим повреждениям.
Конструкция дымохода из нержавейки представляет собой сэндвич систему, состоящую из двух труб разного диаметра, вставленных одна в другую. Пустое пространство между трубами заполняется базальтовой жаростойкой ватой.
Сегодня без преувеличения можно сказать, что эта модель является самым удачным решением для газового котла.
Из керамики
Он прост и надежен, устойчив к коррозии, отличается продолжительным сроком службы (до 30 лет). Керамика является жароупорным материалом, что обеспечивает пожаробезопасность дымохода.
Однако керамические дымоходы не пользуются популярностью при строительстве элитных коттеджей и домов. Они находят свое применение там, где необходимо простота и легкость монтажа.
Коаксиальный дымоход
Эту модель сложно перепутать с другой конструкцией, так как её отличительной чертой является презентабельный внешний вид. Эксплуатационные характеристики тоже на достаточно высоком уровне ( в нашем обзоре).
Кроме того, коаксиальный дымоход имеет специфическую форму, благодаря которой на внутренних стенках не образовывается конденсат, что очень важно для систем отопления на газовом топливе
Наружное и внутреннее размещение
Устройство наружного дымохода предпочтительнее внутреннего
В зависимости от месторасположения относительно дома, дымоходы подразделяются ещё на два класса: наружные и внутренние.
По правилам пожарной безопасности труба внутреннего дымохода должна располагаться в кирпичной шахте. Конечно, это существенно снижает ремонтопригодность дымохода, усложняет монтажные и строительные работы. Также возрастает риск утечки угарного газа.
Утеплять его нужно только на участке, который выходит за пределы помещения, т.е. на чердаке и на улице. Однако данный вариант имеет высокий риск возникновения пожара.
Кроме того, имеется определенная сложность монтажа подобной конструкции, так как она подразумевает наличие проходки в кровле и перекрытиях.
Наружный (пристенный) дымоход отличается высокой пожарной безопасностью, легкостью в обслуживании и ремонте. Он имеет более простую конструкция, так как его элементы по длине практически одинаковы.
Единственным недостатком является необходимость качественного утепления.
Как выбрать материал
Основный признак различных видов дымоходов – это основа, из которой его изготавливают. Разный тип основания обладает своими характеристиками, которые влияют на работу всего оборудования.
материалы дымохода газового котла
Кирпичный
Раньше такой тип оборудования был самой распространенной моделью в помещениях. Но данный материал имеет ряд недостатков, с которыми придется справляться владельцам. Такой канал подразумевает неровные стенки внутри, которые могут способствовать созданию обратной тяги (особенно часто этот эффект наблюдается при низких температурах) или образованию водяной пробки.
Чтобы кирпичный вариант не доставлял проблем хозяевам, рекомендуется установить внутрь агрегата часть из нержавеющей стали – ровные стенки позволяют избежать проблем с отходами горения в доме.
Нержавеющая сталь
На данный момент нержавеющая сталь считается оптимальным вариантом для создания дымоходов. Главное преимущество материала – это устойчивость к коррозии и небольшой вес. Данный материал обеспечивает процесс тяги внутри устройства, а также прослужит своим хозяевам более 10-15 лет.
Керамический
Устройства, сделанные из керамики, считаются одними из наиболее долговечных. В среднем они прослужат владельцам домов около 30 лет. На рынке можно найти большое количество разнообразных моделей керамических дымоходов, но особой популярностью пользуются европейские модели, которые снаружи отделаны сталью.
Асбоцементные трубы
Этот материал не заслужил такого признания среди покупателей, как его предыдущие аналоги, поэтому на практике он применяется достаточно редко. Несмотря на небольшую цену, сам процесс обустройства асбоцементной модели может вызвать ряд сложностей. Такая конструкция обладает большим показателем веса, а ее положение должно быть точным и вертикальным, иначе не возникнет тяги внутри системы. Также срок службы данного изделия не самый большой – оно прослужит владельцам домов около 5 лет.
Монтаж в помещении
Газовая вентиляция в котельной может быть как вытяжного, так и приточного типа. Рассмотрим процесс монтажа каждого типа.
Вытяжная вентиляция
Для устройства данного типа вентиляции нужно соблюдать следующую последовательность действий:
- нанести разметку выходного отверстия воздуховода. Она выполняется по размеру диаметра трубы с запасом примерно в 1 см. При выборе места прокладки трубы для вытяжки, следует учесть, что его выходное отверстие должно находится не ближе одного метра к газовому котлу, чтобы холодный воздух не повлиял на работу прибора;
- просверлить отверстие;
- установить вытяжную трубу в просверленный проём с небольшим уклоном от газового котла в сторону улицы;
- использовать для заполнения зазоров монтажную пену и только когда она затвердеет удалить излишки;
- установить заслонку, с помощью которой регулируется величина проходного отверстия;
- установить вытяжной вентилятор;
- прикрепить на выходе вентиляционную решётку. Она выступит защитой жилья от проникновения насекомых и уличной пыли, а также придаст системе законченный вид.
Вентиляция приточного типа
Монтаж приточной вентиляции осуществляется аналогичным образом, с одним только отличием: вместо вытяжного вентилятора устанавливается прибор приточного типа. Он принимает поток воздуха, охлаждает его или согревает, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки — приточный вентилятор. Смотрите видео по монтажу:
Испытание и проверка
Проверку эффективности работы вытяжки газового котла проводят при закрытой входной двери и открытом окне в котельной. Обычную бумажную салфетку прикладывают к входному отверстию вентканала. При нормальном функционировании вентиляции она притянется к отверстию, в случае засорения канала или неверно выполненного монтажа салфетка упадёт на пол.
Требования к вентиляции для котла
Газовая вентиляция должна соответствовать следующим требованиям:
- допустимый угол уклона отдельных элементов дымохода — не более 30º;
- длина максимального ответвления — 1 м;
- максимально допустимое количество колен в дымоходе — 3 шт.;
- в системе должны отсутствовать уступы и сужения поперечного профиля;
- в состав конструкции должны входить устройства для ревизии и капельник;
- места поворотов оснащаются очистным лючком;
- для обустройства вентиляции применяются только идеально гладкие изнутри изделия;
- расстояние между воздуховодов и поверхностью потолка и стен из легковоспламеняющихся материалов должно быть не менее 0,25 м. Допускается сокращение этого расстояния до 5 см для конструктивных элементов из негорючих материалов;
- минимальный размер вентиляционного приточного отверстия для подачи воздуха с улицы — 8 см² на 1 кВт номинальной мощности газового агрегата; для притока воздуха изнутри — 30 см² на 1 кВт.
Где возможно установить газовый котел
Установка газового котла в доме должна соответствовать определенным требованиям. Причем они обязательны к выполнению, не завися от того, работает ли он для ГВС или нет.
1. Монтировать котел следует в отдельностоящей комнате, площадью не менее 4 м2, а потолки обязаны быть не меньше 2,5 метров. Правила еще обозначают объемный размер комнаты – не менее 4 м3.
2. В помещении с котлом обязательно необходимо открывающаяся форточка или окно. Дверь должна быть не меньше, чем 80 см шириной.
3. Запрещена внутренняя отделка из горючих материалов. Технология подвесных потолков запрещается.
4. В комнату необходимо организовать постоянный приток свежего воздуха. Проем для притока обязан быть постоянно открытым, а его сечение обязано быть от 8 см2 на каждый 1 кВт от заявленной мощности греющего оборудования.
Обращаем внимание! Для того, чтобы установить газовый котел в доме мощностью 30 кВт нужно8 м3 свободного пространства. Далее по увеличению мощности – для 31-60 кВт должны обеспечены 13,5 8 м3, для 61-200 кВт требуется от 15 м3 свободного объема
Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:
Помимо этого для работы обогревательного оборудования любого вида должны быть обеспечены еще и следующие нормы:
- Выхлопная труба обязана быть выведена в отдельно стоящий газоход. Подключение к вентиляционным каналам запрещается.
- Горизонтальный газоход должен быть длиной не больше 3 метров внутри помещения. Допускается организовать не более трех углов и поворотов.
- Из дома газоход выходит вертикально. Высота на 1 метр больше, чем самое высокое место фронтона.
- Дымоход обязан быть выполнен из основ высокостойких к химическим и термическим воздействиями. Использование основы слоистого характера (асбестоцементные трубы) разрешается лишь на удалении от 5 метров от обреза выходного патрубка.
Когда происходит подключение газового котла на кухне требований еще добавляется:
- Высота навешивания котла обязана быть организована по следующей схеме – наинижний патрубок не должен быть ниже верхней части излива у мойки. Однако, при любом случае высота от пола не должна быть менее 80 см.
- Под навешенным котлом должно быть свободное пространство.
- Пол под газовым оборудованием требуется застилать металлическим листом (размер 1000 х 1000 мм). Требования газовиков и противопожарной службы не допускают асбестоцементных покрытий, т.к. он со временем стирается. С другой стороны требования СЭС не допускают наличия в доме элементов, которые содержать асбест.
- Помещения с газовым оборудованием не должны иметь каких-либо полостей, в которых возможно скапливание взрывоопасных смесей или продуктов сгорания.
Как можно заметить правила жестко регламентируют процесс установки. Однако, этому есть оправдание, т.к. газ опасная штука. Именно поэтому о монтаже газового котла можно забыть, если:
- Вы владелец квартиры в многоэтажном доме (хрущевке), в котором отсутствует магистральный газоход.
- На кухне имеются обустроенные фальшпотолки или капитально сделанная деревянная мебель.
- При отсутствии приватизации на квартиру. Возможна только установка водогрейного аппарата. Все дело в том, что потребуется перепланировка, которую разрешено выполнять лишь владельцам.
Остальные случаи разрешают установку в квартирах водогрейных котлов. Настенные отопительные допускается, а вот с напольными все будет с большими проблемами.
Частный дом будет в этом плане проще. В подобном случае нет четких требований для обустройства котельной в самом в доме. Можно соорудить пристройку, не вызывающую лишних вопросов.
В частном жилье вообще самым лучшими вариантом станет установка настенного котла. Для него не потребуется обустройства хитрых защитных сооружений.
Требования к дымоотводам согласно СНИП
СНиП предусматривает следующие параметры высоты дымохода для газового котла:
Высота дымоходных труб газового котла относительно крыш должна быть:
— не меньше 500мм над коньком крыши или парапетом – если трубы находятся на расстоянии до 1,5м от этого конька, парапета;
— не ниже чем конек/парапет – в том случае, если дымовая труба размещена на расстоянии 1,5-3м от парапета/конька;
— не ниже границы, которая проведена от конька вниз под 10°-углом к горизонту – при размещении дымовой трубы от конька крыши, либо парапета, более 3м;
— не менее 1200мм над плоской крышей.
В любом случае высота дымоходной трубы над прикасаемой частью крыши (прилегаемой) должна составлять не меньше чем пол метра, а для зданий, где крыша совмещена (плоская) не меньше 2м.
Дымоходы в стенах и вентиляционные каналы разрешается совмещать. Но необходимо соблюдать их разделение по всей высоте специальными ограждениями, толщина которых должна быть не меньше 120мм. Высоту вытяжных вентиляц.каналов, размещенных вблизи с дымоходами, нужно принимать равной высоте самих дымоходов.
Вывод отработанных продуктов сгорания разрешается по стальным дымоходным трубам с: промышленных предприятий, которые используют газовые приборы, а также с котельных, ЖКХ. Разрешается: вывод в атмосферу продуктов от сгорания через наружные стены газифицируемых помещений без вертикального канала от отопит-газового оборудования с герметической камерой сгорания. Допустим отвод продукта сгорания проводить через кровлю здания в дымовой вертикальный канал.
Протяженность горизонтального участка дым.канала от отопительного устройства с герметичн.камерой сгорания при его проходе через наружные стены принимается не более чем 3м.
Как проверить и отрегулировать тягу в дымоходе газового котла
Конструкции котлов и вывод дымовой трубы
Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.
Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме
При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода. Для разных типов камеры сгорания подходят разные типы дымоходов
Для разных типов камеры сгорания подходят разные типы дымоходов
Камера сгорания у газовых котлов бывает двух типов:
- открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
- закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.
Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.
Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.
Способы устройства дымовых труб
По способу устройства дымовые трубы подразделяются на:
- внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30о;
- наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.
Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу
При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.
В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
