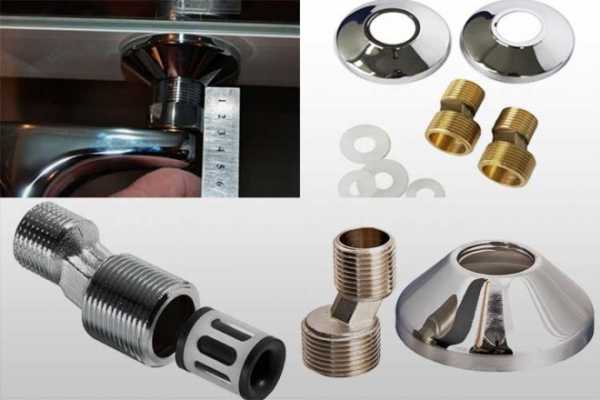

Виды эксцентриков для смесителя

Демонтаж

Замена эксцентрика в ванной комнате начинается с демонтажа устаревшего либо пришедшего в непригодность оборудования. Выполнение работы в данной последовательности дозволит корректно подобрать новое устройство с учетом всех особенностей подвода труб и пожеланий заказчика.

Как выкрутить эксцентрик? Работу рекомендуется делать в последующей последовательности:

  1. перекрытие водоснабжения.

    Ежели предварительно не перекрыть поступление воды в смеситель, то выполнение подмены эксцентриков приведет к затоплению ванной комнаты и соседей, живущих на нижних этажах;

  2. отсоединение от смесителя душевого шланга;
  3. демонтаж смесителя. Для выполнения данной нам работы нужно при помощи разводного либо гаечного ключа соответственного размера ослабить гайки крепления устройства;

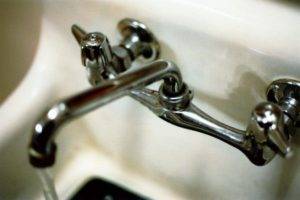

Демонтаж смесителя в ванной комнате

  1. снятие отражателя — специального декоративного устройства, закрывающего место соединения труб и смесителя. Отражатель устанавливается методом навинчивания на эксцентрик. Потому для его демонтажа довольно откручивания устройства;
  2. демонтаж (выкручивание при помощи гаечного ключа) эксцентриков.

Выкручивание устройства из трубы

Откручивать эксцентрики от труб требуется максимально аккуратненько, чтоб не разрушить резьбу на трубах.

После выполнения работ по снятию эксцентриков нужно произвести чистку стенок, труб и других девайсов от скоплений грязищи, ржавчины и других видов загрязнителей.

Выбор нужной модели

Чтобы приобрести подходящую деталь, надо знать расстояние между трубами и параметры смесителя. Если разница в расстояниях существенная, то стоит купить удлиненный эксцентрик с самым большим плечом. Такие детали обычно не включают в комплект.

Диаметр для подключения труб составляет 1/2 или 3/4 дюйма, поэтому эксцентрики подходят ко всем стандартным водопроводам. Очень редко встречаются необычные формы изделий, требующие индивидуального подхода.

Для пластиковых труб металл переходника не имеет значения, а для металлических желательно, чтобы материалы совпадали. Это обеспечивает одинаковое температурное расширение и реакцию на внутренне давление воды, что в конечном счете исключает протечки. В любом случае при обычных стальных трубах специалисты советуют выбирать латунные или бронзовые изделия – это будет самым лучшим вариантом. Латунные переходники должны быть цельнолитыми.

Недобросовестные производители наносят на металл плохого качества напыление, выдавая детали за более дорогие. При постоянном контакте с водой они быстро разрушаются, выходят из строя, начинаются протечки. Чтобы не ошибиться, надо покупать эксцентрики у тех поставщиков, которым вы доверяете, или обращаться в специализированные фирменные магазины.

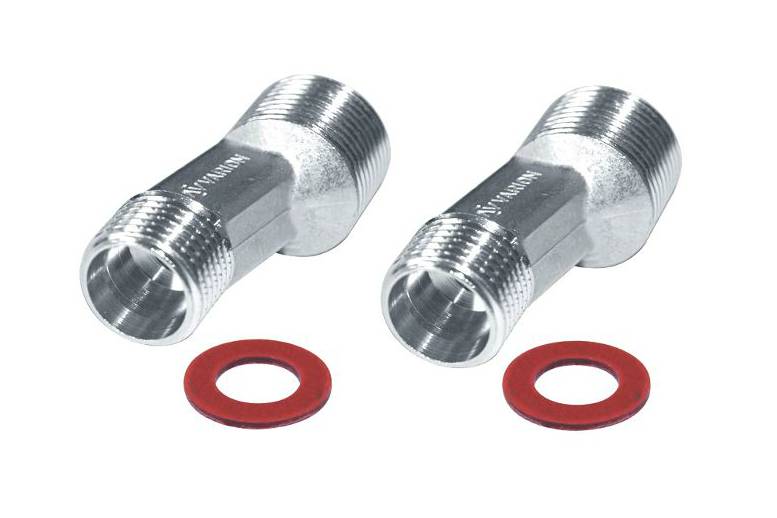

Выбор нового эксцентрика

При выборе новых эксцентриков следует учитывать следующие параметры:

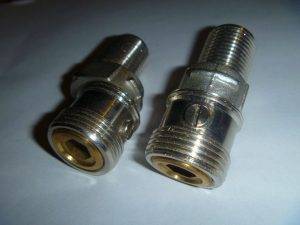

  1. Материал изготовления:
    • наиболее распространенными считаются эксцентрики, изготовленные из латуни. Они отличаются невысокой стоимостью, устойчивостью к коррозии и долговечностью при отсутствии внешних механических воздействий;
    • рекомендуется приобретать цельнолитые латунные изделия. Эксцентрики также могут быть изготовлены из бронзы, меди и иных сплавов. Применение таких устройств целесообразно при установке смесителя и труб из аналогичных материалов.
  1. Размеры переходников:
    • короткий эксцентрик, имеющий длину 3 – 4 см, способен выровнять зазор, размер которого не более 8 см.
    • удлиненный эксцентрик длиной 4 – 5 см подбирается, когда зазор составляет 8 – 10 см.
    • длинный переходник (более 5 см) устанавливается для выравнивания зазоров большего размера или необходимости смещения смесителя выше или ниже относительно заданного уровня.

Если для монтажа смесителя производить смещение труб не требуется, то устанавливается прямой эксцентрик.

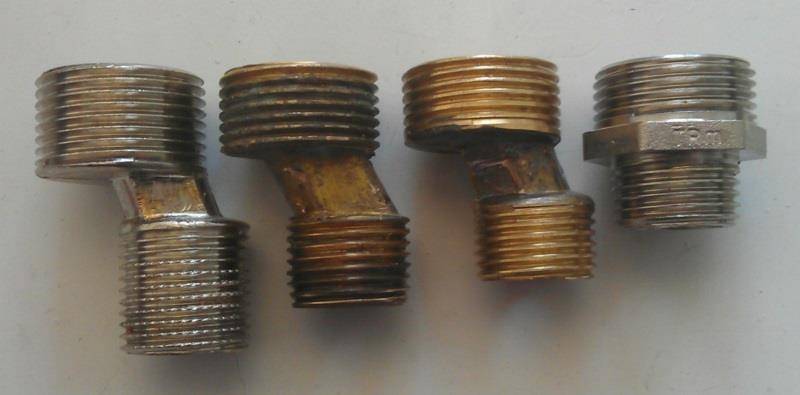

Разновидности эксцентриков в зависимости от размеров

  1. Диаметры вводов. Стандартный эксцентрик имеет диаметр ¾ дюйма, предназначенный для присоединения устройства к водопроводным трубам и ½ дюйма для соединения устройства со смесителем. В продаже можно найти и изделия с иными размерами в соответствии с аналогичными параметрами труб и смесителя.

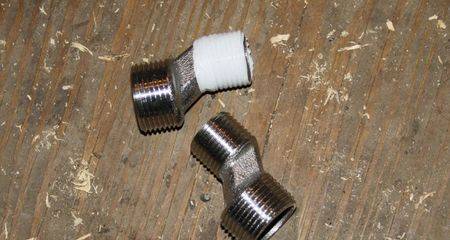

Эксцентрик со стандартными параметрами

Неспециализированные понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, и ось вращения совпадают.

Применение эксцентриков кроме сантехники:

  • для крепежа мебельных конструкций,
  • в астрономических изучениях.

Устройство разрешает корректировать расстояние между двумя втулками. В некоторых случаях без для того чтобы приспособления закончить процесс не удается.

Как он может оказать помощь

На протяжении независимой установки смесителя возможно столкнуться с таковой проблемой, как не соосность между патрубками крана и трубопроводом. Вследствие этого нереально напрямую присоединить одно к другому.

Частенько такие приспособления входят в комплект совместно со смесителем. Достаточно просто подробно изучить предлагаемую производителем инструкцию и нормально провести монтаж. В случае если же в наборе эксцентрика не было, деталь нужного диаметра возможно приобрести раздельно, его цена в полной мере доступная.

Совет: в случае если приспособление в наборе оказалась не той длины, имеете возможность купить дополнительный переходник, который разрешит откорректировать его размеры.

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

  • крепление конструкции,
  • подсоединение крана.

Совет: в обязательном порядке перед началом монтажных работ в многоквартирном доме удостоверьтесь, что вы перекрыли стояк с водой.

Рекомендуем вам сначала собрать всецело конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. К примеру, в случае если у вас в наборе через чур маленькие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

Приспособление складывается из двух частей – узкой и широкой. Если вы смогли в ходе монтажа бережно снять ветхий эксцентрик со смесителя, замените уплотнение на его резьбе. Воспользуйтесь пенькой либо фум-лентой, следя наряду с этим, дабы они не прокручивались около основания на протяжении подсоединения.

Совет: для пеньки применяйте особую пасту, предназначенную для резьбовых соединений, либо силиконовый герметик для труб. В крайнем случае, применяйте масляную краску.

  • Прикрутите долгие эксцентрики к подводке, следите, дабы они корректно соотносились с резьбой. Хорошо заверните их посредством разводного либо гаечного ключа. Удостоверьтесь в надежности, дабы резьбовое уплотнение не оборачивалось, в противном случае это нарушит функциональность конструкции.
  • Инструкция рекомендует устанавливать эксцентрики так, дабы к ним возможно было комфортно и легко прикрутить гайки корпуса смесителя. Следите, дабы монтаж происходил ровно, без перекосов.
  • На последней стадии присоедините декоративные экраны, каковые скроют место соединения.

Совет: в случае если в наборе имеется либо вы решили установить уплотняющие прокладки, уплотнение для резьбы имеете возможность не использовать.

Материал

Выпускаются разные виды эксцентрика для смесителя, но, основное наряду с этим то, из чего они изготовлены:

Из чего делают и недостатки недорогих моделей

Изделия смогут быть сделаны из бронзы либо металла с хромовым покрытием. В большинстве случаев недорогие варианты из Китая и Турции бывают как раз хромированными.
Рекомендуем не применять из набора изделия из металла, а заменить их латунными. Не смотря на то, что по виду они и прекрасные, но частенько они «прикипают» ржавчиной к резьбе.
Еще один недостаток недорогих эксцентриков – при их откручивании из водопровода спустя некоторое время головка с трубной резьбой

Вытащить ее после этого из трубы будет достаточно сложно и связано с непредвиденными затратами.

Обратите внимание
Выбирайте лишь цельнолитые латунные эксцентрики. В продаже сейчас возможно встретить также изделия желтого цвета, но изготовленные из латунного прессованного порошка.Их цена значительно ниже литых, но брать их мы не рекомендуем из-за хрупкости

Имеется большая вероятность, что в момент затяжки изделие . Не забывайте, что установив эксцентрик из прессованной бронзы, неизменно имеется опасность, что при случайном давлении на кран при эксплуатации он может , отвалившись от стенки совместно со смесителем.
Верный выбор
Эта совет специалистов подходит и для подбора эксцентрика, и для крана. «Взвесьте» изделие в руках – один из самых основных показателей качества. Знайте, что латунь есть достаточно тяжелым металлом. Исходя из этого – в одну руку возьмите дорогой вариант, а в другую тот, который желаете купить.Не следует принимать на веру слова продавца, в то время, когда у вас закрались сомнения. Желтый цвет поверхности может оказаться простым напылением, под которым прятаться может спекшаяся алюминиевая крошка либо чугун.

Способ монтажа

  • необходимо присутствие всей комплектации смесителя;
  • соответствие типоразмеров эксцентрика и смесителя;
  • фум-ленту или другой уплотнитель накручивается по направлению резьбы;
  • для герметизации поверх уплотнителя используется гелиевый герметик или масляная краска.

При наличии труб из пластика, материал изготовления эксцентриков не имеет значения. Если металлические, то применяются переходники исключительно из такого же металла. Разные коэффициенты термического расширения материалов могут привести к быстрой износостойкости и возникновению протечек.

Чтобы монтаж или замена эксцентриков прошли качественно и быстро, необходимо подготовить следующие инструменты и материалы:

  • плоскогубцы;
  • ключ разводной;
  • набор гаечных ключей;
  • фум-ленту или паклю;
  • материал для герметизации соединительных узлов.

Перед осуществлением работ необходимо позаботиться, чтобы вода была перекрыта, во избежание затопления. Порядок монтажа:

Собрать всю конструкцию смесителя, уплотнитель при этом не используется

Не стоит пережимать изделие: большей герметичности это не придаст, но появятся шансы его сломать.
При работе ключом, контролировать, чтобы уплотнитель не оборачивался, иначе это нарушит герметизацию соединения. Если все же это произошло, лучше демонтировать всю систему, заменить уплотнитель и начать монтаж заново.
Устанавливать эксцентрики желательно так, чтобы к ним было удобно прикрутить гайки смесителя.

Сама конструкция фиксируется ровно, с помощью уровня. Затем монтируются накладки, их еще называют декоративными экранами.

Как установить?

Монтаж эксцентриков не является сложной операцией.

Установка этих устройств состоит из нескольких последовательных действий.

Изначально на поверхность резьбового соединения, которое будет вкручиваться непосредственно в трубу, нужно намотать уплотнитель. Для таких целей используют обычный джут или специальную фум-ленту

Важно наматывать ее только по ходу резьбы, чтобы затем было проще прикрутить систему.

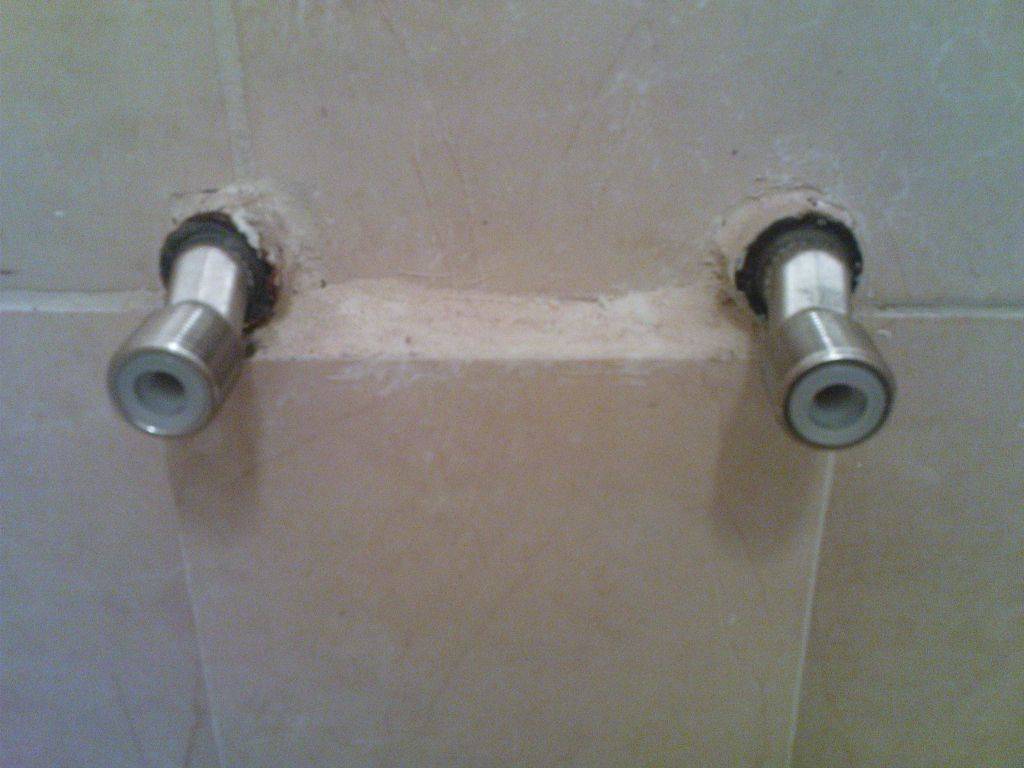

На следующем шаге нужно по очереди вкрутить эксцентрик в трубопровод. Изначально следует повернуть их вручную, а затем зажать с помощью специального разводного ключа

При этом важно отрегулировать положение эксцентриков таким образом, чтобы они совпадали с отверстиями на смесителе. Если при установке произошел перекос, тогда нужно выкрутить и выровнять удлинители по-новому.
Завершается процедура подключением смесителя. Для этого он по аналогичной схеме накручивается на оба переходника

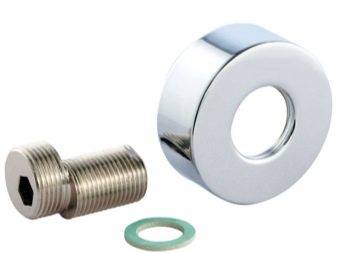

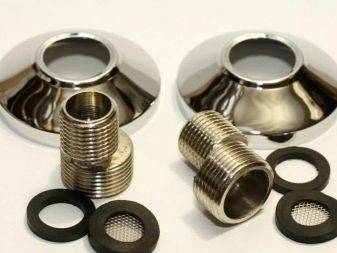

Обратите внимание, что многие сантехнические приборы дополняются специальными уплотнительными резинками, которые нужно правильно выставить при креплении.

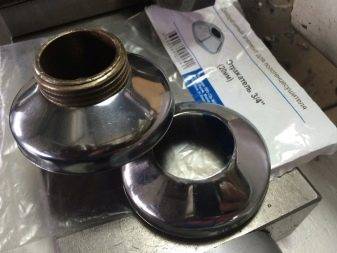

Виды

Современные производители представляют широчайший ассортимент. В продаже встречаются глубокие и плоские, маленькие и большие, стандартные и рассчитанные под индивидуальную линейку смесителей.

Условно все отражатели можно поделить на три вида:

  • простые;
  • разъемные;
  • сдвоенные.

Простые представляют собой монолитные изделия и крепятся еще до установки смесителя. Они никак не препятствуют монтажным работам.

Разъемные изделия считаются более практичными. Они также ничуть не мешают установочному процессу и могут надеваться до их начала или после. Разъемные отличаются наличием разреза, который условно делит отражатель на две доли и позволяет надеть чашу после установки смесителя. Несмотря на то, что этот разрез визуально заметен, это ничуть не вредит эстетичным свойствам изделия.

Сдвоенные отражатели применяются для подведения холодного и горячего водоснабжения. Отличаются монолитной конструкцией с двумя отверстиями. Они не настолько популярны, как предыдущие два вида, и выпускаются под определенный тип смесителей.

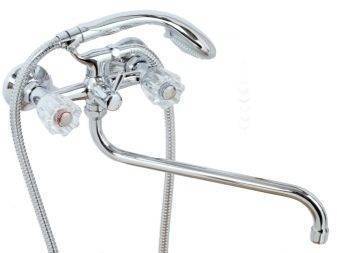

Применение эксцентриков для различного типа смесителей и их размеры

Именно для облегчения задач по установке сантехники юзаются подобные приспособления. По принципу и назначению это переходники, у которых смещенные оси с резьбовыми частями 3/4″x1/2″ (15х20 мм). Один конец вкручивается в водопровод, а на другом крепится один из патрубков сантехнического изделия. производства – традиционно латунь либо бронза.

По эталонам межосевое расстояние меж входными отверстиями труб приравнивается 150 мм.

В вариантах, когда этот параметр мало не соответствует, то обычным проворачиванием переходника удается достигнуть полной соосности. Таковым образом, при помощи эксцентриков можно подогнать размеры хоть какого смесителя под установленные по нормативам трубы.

Иногда «криворукие» сантехники либо, может, плиточники делают обычный размер 150 мм чуток наименьшим. В этом случае обыденный переходник с длиной плеча 40 мм не поможет и придется находить в специализированных магазинах изделие иной модели. Производители и тут позаботились о простом потребителе, при желании можно отыскать такие размеры плеча по центрам:

В комплекте с краном от приличного производителя постоянно идет эксцентрик на 40 мм вкупе с декоративными отражателями, которые аккуратненько прикроют отверстие в плитке, изготовленное при строительстве.

В зависимости от длины плеча следует устанавливать отражатель соответственного поперечника, чтоб на сто процентов перекрыть отверстие и переходник.

Советы и рекомендации мастеру

Пристенные эксцентрики

Для начала следует распаковать приобретенный кран, составить все комплектующие элементы без использования льна или прокладок. Это необходимо для того, чтобы убедиться, что детали лишены каких – либо дефектов, они беспрепятственно прокручиваются.

Бывает, что предусмотренные комплектом эксцентрики не подходят по размеру – они могут быть шире, уже, длиннее, короче необходимых для корректной установки параметров.

Не забывайте, что лен либо его аналог – утеплитель, ленту из фторопласта – следует накручивать только по направлению самой резьбы, а не в противоположном ей. Прежде, чем вы будете переходить к монтажу непосредственно смесителя, проверьте – утеплители должны быть плотно и надежно намотаны, а также то, что они не прокручиваются вместе с резьбой.

Не забудьте воспользоваться специальной смазкой, которую необходимо наносить поверх уже обмотанного льна. Отлично подойдет и герметик на основе силикона, а также краска на масляной основе.

Наживите эксцентрик вручную, убедитесь в том, что он корректно «сел» на резьбу. После этого воспользуйтесь ключом (может быть разводной или гаечный), чтобы закончить работу.

Располагать приспособления следует так, чтобы появилась возможность беспрепятственно навинтить гайки, необходимые для монтажа смесителя. Устанавливать сам кран стоит очень тщательно и аккуратно – так, чтобы не образовались неровности. Не бойтесь подкручивать, корректировать, регулировать то, как расположен смеситель. Несколько раз проверьте, насколько хорошо соотносятся гайки с эксцентриками. Не забудьте после всего этого накрутить либо насадить декоративные экраны – техника их установки обусловлена типом смесителя. Процедуру можно проводить и вручную, данные конструкции не несут в себе никакой дополнительной функциональной нагрузки, а просто играют роль украшения.

Материалы

Пластик

Изделия из пластика отличаются легкостью, простотой установки, многообразием цветовой гаммы. Им не страшна коррозия и они плотно прилегают к смесителю. Наиболее востребованы пластиковые изделия «под металл». Однако, покрытие быстро портится и становится не эстетичным. Кроме того, под воздействием горячих температур чаши быстро теряют форму, а пластик начинает выделять запах и токсичные вещества. Следовательно, отражатели из пластика нельзя назвать практичными и надежными.

Хромированная или никелированная сталь

Такие изделия при правильном уходе не теряют внешний вид и не облазят. Их слабое место – это низкая устойчивость к коррозии и уже через некоторое время изделие начнет покрываться бурыми пятнами ржавчины. Добросовестные производители наносят толстые слои верхнего покрытия, дабы защитить изделия от пагубного влияния влаги. Однако такие чаши обойдутся на порядок дороже.

Нержавеющая сталь

Долговечные и практичные изделия с оптимальным соотношением цены и качества. Они способны прослужить много лет без деформации и ржавчины. Хорошо переносят высокую влажность и не теряют блеска.

Сплавы из бронзы, латуни и меди

Для производства отражателей цветные металлы используются редко и, как правило, такие изделия чаще встречаются среди лимитированных серий знаменитых марок.

Неспециализированные понятия

Данная деталь имеет круглую форму, у которой геометрическая ось, и ось вращения совпадают.

Применение эксцентриков кроме сантехники:

  • для крепежа мебельных конструкций;
  • в астрономических изучениях.

Устройство разрешает корректировать расстояние между двумя втулками. В некоторых случаях без для того чтобы приспособления закончить процесс не удается.

Как он может оказать помощь

На протяжении независимой установки смесителя возможно столкнуться с таковой проблемой, как не соосность между патрубками крана и трубопроводом. Вследствие этого нереально напрямую присоединить одно к другому.

Частенько такие приспособления входят в комплект совместно со смесителем. Достаточно просто подробно изучить предлагаемую производителем инструкцию и нормально провести монтаж. В случае если же в наборе эксцентрика не было, деталь нужного диаметра возможно приобрести раздельно, его цена в полной мере доступная.

Как установить эксцентрик

Монтаж приспособления для смесителя делится на две операции, выполняющиеся последовательно:

  • крепление конструкции;
  • подсоединение крана.
  1. Рекомендуем вам сначала собрать всецело конструкцию без уплотнений и убедиться, что все смонтированные соединения не имеют перекосов между собой. К примеру, в случае если у вас в наборе через чур маленькие эксцентрики, вы сможете заменить их подходящими до начала основных работ.

Приспособление складывается из двух частей – узкой и широкой. Если вы смогли в ходе монтажа бережно снять ветхий эксцентрик со смесителя, замените уплотнение на его резьбе. Воспользуйтесь пенькой либо фум-лентой, следя наряду с этим, дабы они не прокручивались около основания на протяжении подсоединения.

  1. Прикрутите долгие эксцентрики к подводке, следите, дабы они корректно соотносились с резьбой. Хорошо заверните их посредством разводного либо гаечного ключа. Удостоверьтесь в надежности, дабы резьбовое уплотнение не оборачивалось, в противном случае это нарушит функциональность конструкции.
  2. Инструкция рекомендует устанавливать эксцентрики так, дабы к ним возможно было комфортно и легко прикрутить гайки корпуса смесителя. Следите, дабы монтаж происходил ровно, без перекосов.
  3. На последней стадии присоедините декоративные экраны, каковые скроют место соединения.

Материал

Выпускаются разные виды эксцентрика для смесителя, но, основное наряду с этим то, из чего они изготовлены:

Из чего делают и недостатки недорогих моделей Изделия смогут быть сделаны из бронзы либо металла с хромовым покрытием. В большинстве случаев недорогие варианты из Китая и Турции бывают как раз хромированными. Рекомендуем не применять из набора изделия из металла, а заменить их латунными. Не смотря на то, что по виду они и прекрасные, но частенько они «прикипают» ржавчиной к резьбе. Еще один недостаток недорогих эксцентриков – при их откручивании из водопровода спустя некоторое время головка с трубной резьбой . Вытащить ее после этого из трубы будет достаточно сложно и связано с непредвиденными затратами

Обратите внимание Выбирайте лишь цельнолитые латунные эксцентрики. В продаже сейчас возможно встретить также изделия желтого цвета, но изготовленные из латунного прессованного порошка.Их цена значительно ниже литых, но брать их мы не рекомендуем из-за хрупкости

Имеется большая вероятность, что в момент затяжки изделие . Не забывайте, что установив эксцентрик из прессованной бронзы, неизменно имеется опасность, что при случайном давлении на кран при эксплуатации он может , отвалившись от стенки совместно со смесителем.
Верный выбор Эта совет специалистов подходит и для подбора эксцентрика, и для крана. «Взвесьте» изделие в руках – один из самых основных показателей качества. Знайте, что латунь есть достаточно тяжелым металлом. Исходя из этого – в одну руку возьмите дорогой вариант, а в другую тот, который желаете купить.Не следует принимать на веру слова продавца, в то время, когда у вас закрались сомнения. Желтый цвет поверхности может оказаться простым напылением, под которым прятаться может спекшаяся алюминиевая крошка либо чугун.

Сборка комода

Чтобы правильно сделать комод требуется следовать указаниям по креплению, приведенным в чертеже конструкции. В основном, стяжка с помощью эксцентрика целесообразна при креплении крышки комода, чтобы не нарушать ее внешний вид отверстиями.

Порядок сборки комода следующий:

  1. В отверстия на боковых частях комода закрепить саморезами направляющие под ящики. Правая и левая направляющая обозначены буквами «R» и «L» соответственно
  2. Чтобы собрать основу комода, в отверстия в боковинах надо вставить евровинты для прикрепления цоколя. Затем стянуть боковины и цоколь. Места выхода евровинтов закрыть заглушками в цвет боковин.
  3. Перевернуть комод так, чтобы подножие оказалось внизу.
  4. Вставить шканты в верхнюю торцевую часть боковин.
  5. Вставить эксцентриковые штоки в отверстия на краях крышки комода.
  6. Установить крышку таким образом, чтобы штоки и шканты заняли свои пазы.
  7. С внутренней стороны комода установить эксцентрики и скрутить стяжку.
  8. Дополнить ящики направляющими, вставить их в комод.
  9. Закрепить заднюю стенку.

Таким образом, благодаря эксцентриковой стяжке удается обеспечить незаметность соединения на фасадах ящиков и на крышке комода.

Заключение

В обзоре приведены наиболее распространенные виды крепежно-стяжной мебельной фурнитуры. Однако для обеспечения прочности и жесткости как отдельных элементов, так и изделия в целом необходимо точно выполнять разметку и четко соблюдать технологию подготовительных и сборочных работ.

Из видеоурока вы узнаете более подробно, как правильно использовать конфирмат, чтобы соединить мебельные элементы.

https://youtube.com/watch?v=aSe80rh9kkc

Прочтите еще больше по теме:

  • Эксцентриковая стяжка: виды, особенности применения и варианты крепления
  • Виды мебельных петель и их назначение: как выбрать надежный вариант
  • Виды мебельной крепежной фурнитуры: категории и специальные варианты
  • Шариковые направляющие полного выдвижения: изучим подробно характеристики
  • Мебельная фурнитура — опорные ролики. Признаки и параметры выбора

Вывод

Делая вывод можно сказать, что телескопический отражатель является не только декоративным, но и функциональным элементом сантехники. Он не только скрывает нежелательные технические отверстия, без которых не обойтись, но и позволяют поддерживать жесткость установленного смесителя. Но, чтобы этот элемент выполнял все свои назначения, рекомендуется очень тщательно делать их подбор. В первую очередь, это контроль качества и комплектации.

Области применения отражателей не заканчиваются на смесителях в ванной. Их можно встретить везде, где хотят красиво скрыть технологические отверстия.

Обязательно нужно помнить, что чем дешевле изделие, тем некачественнее материал, из которого его производят. Продавец может вас легко ввести в заблуждение, чтобы продать ненужный застоявшийся товар. По этой причине сами старайтесь ориентироваться на цену, понимая, что если дешево, то, соответственно, некачественно. Также рекомендуется понимать, что очень дорогие и эксклюзивные модели будут иметь высокую стоимость, так как выполняются почти в индивидуальном порядке.

Соблюдая вышеперечисленные правила, вы обязательно сможете приобрести тот телескопический отражатель, который прослужит вам долгие годы.
