Виды материала для изготовления шин
В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:
Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.
Алюминиевые шины обладают следующими преимуществами:
Устойчивы к возникновению коррозии.
Обладают высоким показателем электропроводности.
Небольшой вес.
Стоимость их ниже, чем других видов.
Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.
Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.
<?php $next_post = get_next_post(true);
if( ! empty($next_post) ){ ?>
Это интересно: <?php next_post_link(‘%link’, ‘%title’, true); ?>
<?php } ?>

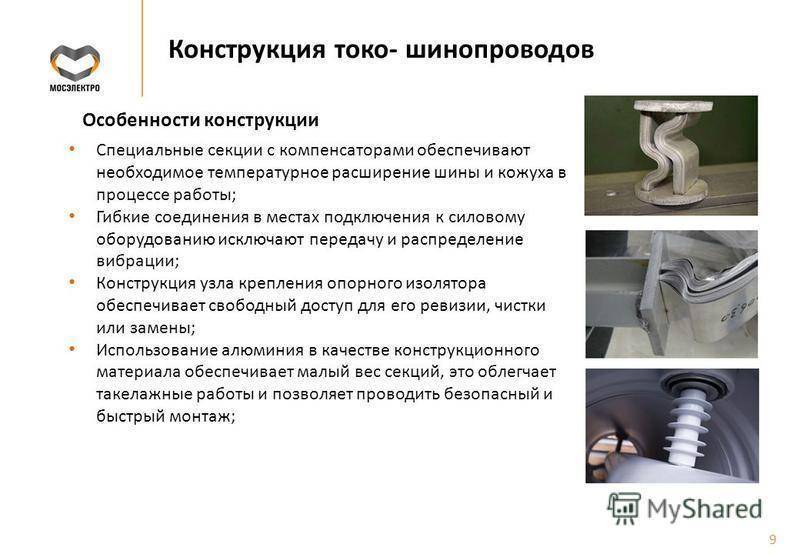

Назначение и применение шинопроводов
В статье рассмотрим какие бывают современные виды шинопроводов, их конструкцию и особенности применения, рассмотрим недостатки и преимущества шинопровода по сравнению с кабелем, затронем вопросы монтажа и проектирования.
Применять шинопровод в своих проектах я начал еще в 2005 году, так что за эти годы накопился определённый опыт, который я решил обобщить. Применять в своих проектах я стал сразу современный импортный шинопровод. Из российских производителей тогда был представлен только советский ШМА и ШРА, который по технике монтажа был прошлым веком. Импортный шинопровод выигрывал на порядок по скорости и удобству монтажа, являясь гибкой системой. В настоящий момент появилось много российских производителей, которые производят шинопроводы современной конструкции и на равных конкурируют с импортными аналогами. Далее рассмотрим более подробно современный шинопровод.
Маркировка при переменном трехфазном токе
Определить элементы электроустановок помогут «подсказки», которые выражаются в цветовом и буквенном обозначении шин и проводов. Они выбираются неслучайно. Их регламентируют стандарты.
Существует два способа цветового обозначения шин. Первый подразумевает, что маркировка электрических шин наносится на этапе изготовления. Производитель использует изоляцию разных цветов. Второй подойдет в тех случаях, когда изделие имеет один цвет. В таких ситуациях используют цветную изоленту, с помощью которой отмечают разные фазы.

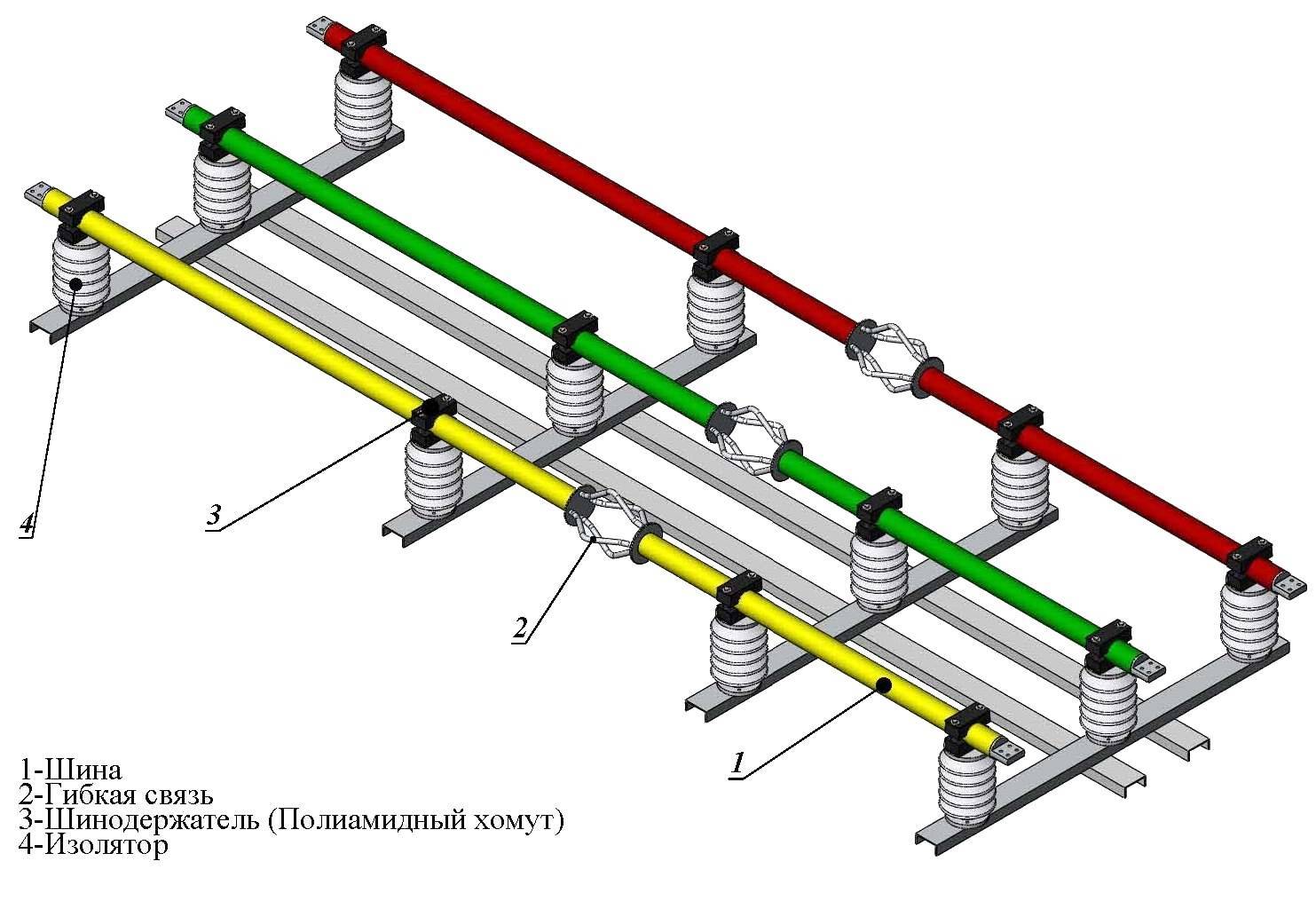

В случае с трехфазным током маркировка будет выглядеть так:
Фаза «А» окрашивается в желтый цвет.
Фаза «В» окрашивается зеленым цветом.
Фаза «С» окрашивается красным цветом.
Как подключиться к системе маркировки шин и покрышек
- Сделать УКЭП для главы компании или индивидуального предпринимателя. Она нужна при регистрации в системе маркировки и позволяет подписывать документы. Возможно, у вас уже есть УКЭП. Например, если ранее вы регистрировали онлайн-кассу. В этом случае можно использовать имеющуюся электронную подпись.
- Заключить договор с оператором ЭДО.
- Зарегистрироваться в Честном Знаке. Уже на этом этапе вам нужна будет УКЭП.
- Заключить договор с ЦРПТ в электронном виде.
- Заполнить данные профиля в Честном Знаке:
- Об участнике: контакты, тип участия в системе, товары.
- О пользователях, которые будут работать в системе, каждый со своей УКЭП.
- Банковские реквизиты.
- Операторы ЭДО, можно несколько.
- Подключить сканер штрихкодов и другое оборудование. У вас уже должна быть онлайн-касса, поскольку маркировка шин для розницы без нее сейчас невозможна.
- Подготовить учетную систему к работе с маркированными товарами. В МоемСкладе уже поддерживаются все нужные операции!
Обзор цен
Купить шины заземления с отверстиями для парных плинтов штекеров защиты, держатель шин заземления к188у2 и прочие устройств для оборудования системы земли можно в специальных электротехнических магазинах, цена зависит от типа и производителя элемента. Рассмотрим, сколько стоит комплект у разных производителей:
| Наименование | Стоимость, у. е. |
| ABB | От 10 |
| AESP REC-ET | От 11 |
| Panduit Ncgk | 10 |
| ZPAS | 10 |
| Schneider Electric | От 11 |
| Lsa-Plus — Krone | 10 |
| IEK (ИЭК) | 11 |
| SZB-13-00-00/1 | 11 |
| Pss 431 Ensto | 11 |
Эта цена приблизительная и зависит от длины шины и её области использования. Дополнительную информацию нужно уточнять непосредственно у производителя
Также обратите внимание на фирменную продукцию компаний Rittal, Tgb, Tlk-Erh-Cu, MFX-4CI. При покупке всегда проверяйте сертификат качества и соответствие заявленным характеристикам
Приложение 1
Болты и гайки
| Длина болтов | Масса 1000 шт. (стальных), кг. при диаметре резьбы, мм | |||||
| М6 | М8 | М10 | М12 | М16 | М20 | |
| Болты с шестигранной головкой, ГОСТ 7798 | ||||||
| 16 | 5,930 | 11,80 | 22,70 | 32,57 | — | — |
| 20 | 6,742 | 13,25 | 24,97 | 35,85 | 68,49 | — |
| 25 | 7,871 | 15,07 | 27,82 | 39,95 | 75,87 | 136,4 |
| 30 | 8,981 | 17,35 | 30,66 | 44,05 | 83,24 | 147,9 |
| 32 | 9,426 | 18,140 | 32,03 | 45,68 | 86,19 | 152,5 |
| 35 | 10,090 | 19,32 | 33,88 | 48,43 | 90,62 | 159,4 |
| 40 | 11,200 | 21,30 | 36,96 | 52,87 | 97,99 | 170,9 |
| 45 | 12,310 | 23,27 | 40,05 | 57,31 | 105,70 | 182,5 |
| 50 | 13,42 | 25,25 | 43,13 | 61,76 | 113,60 | 194,0 |
| 55 | 14,53 | 27,22 | 46,22 | 66,20 | 121,50 | 206,8 |
| 60 | 15,64 | 29,200 | 49,30 | 70,64 | 129,40 | 219,1 |
| 65 | 16,76 | 31,170 | 52,39 | 75,08 | 137,30 | 231,5 |
| 70 | 17,87 | 33,14 | 55,47 | 79,53 | 145,20 | 249,8 |
| 75 | 18,98 | 35,12 | 58,56 | 83,97 | 153,10 | 258,1 |
| 80 | 20,09 | 37,69 | 61,64 | 88,42 | 161.00 | 268,1 |
| 85 | 21,20 | 39,07 | 64,73 | 92,86 | 168,90 | 280,8 |
| 90 | 22,31 | 41,04 | 67,81 | 97,29 | 176,80 | 293,2 |
| 95 | — | 43,02 | 70,80 | 101,70 | 184,70 | 305,5 |
| 100 | — | 44,99 | 73,98 | 106,20 | 192,60 | 317,8 |
| Гайки шестигранные нормальной точности ( ГОСТ 5915) | ||||||
| — | — | 9,65 | 16,31 | 30,08 | 59,90 | 117,1 |
| Гайки шестигранные, низкие нормальной точности ( ГОСТ 5916 ) | ||||||
| 0,948 | 4,011 | 8,478 | 10,610 | 19,58 | 34,68 |
Примечание
Для определения массы болтов и гаек из алюминиевого сплава и латуни массу, указанную в таблице, следует умножить на 0,359 для алюминиевых сплавов и на 1,083 — для латуни.
Нулевая шина
Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.
Благодаря применению нулевой шины удастся:
- повысить эффективность используемых защитных автоматических устройств;
- создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
- аккуратно и безопасно разделить нулевые и рабочие проводники;
- выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
- смонтировать единую цепь от точки заземления до каждой нагрузки.
Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.
Характеристики
Сейчас установлены очень чёткие требования к выбору нулевых шин
Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов
К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.
Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:
Нулевая шина: устройство, назначение, характеристики
Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.
Конструктивные особенности
При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.
На фото внешний вид НШ:
Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.
Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.
Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.
Katrai kopnes daļai ir jābūt vismaz diviem stiprinājumiem.
Autobusu trase ir pilnīgi gluda: montāžas konstrukciju elementiem nevajadzētu “staigāt” augstumā un plaknē, citādi likmes tiks izveidotas locītavās, spriegums tiks izveidots, kontakts noteiks kontaktu novedīs pie sistēmas busbāra produkcijas, kā rezultātā, ieņem elektroapgādi un (vai) ugunsgrēku. NUTS saspringums ir jāveic, izmantojot dinamometriskos taustiņus ar piepūli, ko uzstādījis ražotājs. Ja savienojums nav pārlādēts vai caurlaide – tur būs pārkaršana vietā locītavas un izejas posmā. Gadījumi, kad Busbar neizdevās nekvalificētas uzstādīšanas dēļ, diemžēl konstatēts.
- Uzstādīšanu jāveic kvalificēts personāls apmācīts.
- Montāžas busbarry tiek veikta četros posmos:
- Maršruta marķēšana Shinovrovod
Saglabāšanas struktūru uzstādīšana
- Uzstādīšana sadaļu Shinovrovod.
- Jaudas pacelšanās uzstādīšana
- Katra ražotāja katalogā tiek prezentēti visi nepieciešamie montāžas elementi, lai uzstādītu autobusu. No jūsu pieredzes es ieteiktu izmantot tikai konkrētus elementus, un iekavās un šķērso no kabeļu audzēšanas struktūru ražotājiem: tas ir lētāks.
Kumho wattrun vs31.
KUMHO WATTRUN VS31 ir īsts vecais cilvēks starp elektriķu riepām, kas izlaists 2013. gada aprīlī. Tas ir pateicoties šai riepai, ka Korejas ražotājs ietilpst pirmā automašīnas modeļa veidotāja vārdā.
Riepa tika izstrādāta, lai palielinātu apgaismojumu elektrisko pilsētu automašīnās. Mērķis tika sasniegts, samazinot kopējo svaru (25% salīdzinājumā ar standarta modeļiem) un samazina izturību pret ritināšanu. Ar parametriem, piemēram, vilces intensitātes un bremzēšanas ceļš, Wattrun seko citiem šī ražotāja modeļiem.
Kumho Wattrun VS31 riepas tika izvēlētas kā oriģināls elektriskais transportlīdzekļu aprīkojums Renault Samsung SM 3.
Характеристики
Сейчас установлены очень чёткие требования к выбору нулевых шин
Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов
К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.
Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:
Маркировка электрических шин
Маркировка нулевых шин
Нанесение цветовой маркировки на электротехнические шины регламентировано действующими стандартами. Соблюдение их требований является обязательным для каждого производителя. Нанесение маркировки может осуществляться как на этапе производства, так и после его завершения. В первом случае используется цветная изоляция, во втором – цветная изоляционная лента, указывающая на разные фазы проводника.
Цветовое обозначение шин позволяет точно определить их тип и назначение:
- Заземляющий проводник отмечен желтым и зеленым цветами в виде чередующихся продольных полос.
- Нейтральный и рабочий проводник обозначен с помощью синего цвета.
- Соединение проводников подразумевает использование всех трех оттенков в разных вариантах: изоляция с продольными желтыми и зелеными полосами и синей линией на конце либо синяя изоляция с желто-зеленой полосой в местах соединений и на концах проводника.
В сетях трехфазного тока фаза А отмечена желтым цветом, фаза В – зеленым, фаза С – красным.
Согласно требованиям действующих стандартов, одновременно с цветовой маркировкой проводников для сетей переменного тока используется следующее буквенное обозначение проводников:
- в однофазной сети – L;
- в трехфазной сети – L с цифрами от 1 до 3;
- средний – М;
- нейтральный, или нулевой – N;
- заземляющий – PE;
- совмещенный рабочий и нулевой – PEN (сочетание обозначений каждого из использованных проводников).
Модели для сетей постоянного тока маркируются литерой L со знаком + или -, соответственно – положительный или отрицательный проводник.
Буквенная маркировка
Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.
Провода и шины электрические при переменном токе расшифровываются следующим образом:
L – проводник однофазной сети.
L с цифрами 1, 2 или 3 – проводник в трехфазной сети.
N – нулевой проводник (или нейтральный).
М – средний проводник.
РЕ – заземляющий проводник (защитный).
PEN – совмещенные нулевые проводники (защитный и рабочий).
При постоянном токе обозначения будут иметь следующий вид:
L+ – проводник плюсовой (или положительный).
L- – проводник минусовой (или отрицательный).
Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.
Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Нулевая шина
Шина нулевая на Дин-рейке
Подключение заземляющих и нейтральных рабочих проводников выполняется с помощью нулевой шины. Ее конструкция состоит из токопроводящей жилы и пластикового основания, которое монтируется на DIN рейку. Жила изготавливается из специальной электротехнической меди или латуни. В конструкции токопроводящего элемента имеются отверстия и зажимные болты. Их наличие позволяет выполнить аккуратную и безопасную разводку кабелей в узлах распределительных устройств. Модели нулевых шин изготавливают разной длины, что позволяет проделать в жиле требуемое количество монтажных отверстий. Основная область их применения – сети переменного или постоянного тока, рассчитанные на рабочее напряжение до 400В.
Благодаря применению нулевой шины удастся:
- повысить эффективность используемых защитных автоматических устройств;
- создать одновременно несколько точек подключения нагрузок к нулевому проводнику;
- аккуратно и безопасно разделить нулевые и рабочие проводники;
- выполнить заземление видимого типа с использованием пластикового устройства с крышкой для защиты клемм;
- смонтировать единую цепь от точки заземления до каждой нагрузки.
Монтаж нулевой шины выполняется непосредственно внутри электрического щитка или на металлическую рейку с помощью болтового соединения. Различают открытый и закрытый способы монтажа. Первый вариант предусмотрен для электрических шкафов с закрытой конструкцией, что исключает доступ посторонних лиц к внутреннему содержимому. Монтаж закрытым способом оптимален для сетей, к которым подключается дорогостоящее энергоемкое оборудование – станки и механизмы, электроинструмент и т.д.
Подбор сечения ГЗШ
Опять обратимся к документам. ПУЭ говорит, что шина установленная в щитовой, то есть там, где есть доступ только для специально обученного персонала может быть:
открытой – без каких-либо шкафов
должна предусматривать возможность индивидуального присоединения всех проводников
То есть, под один болт разрешается сажать не более одного проводника или наконечника.
Касательно размеров в ПУЭ сказано – сечение ГЗШ должно быть не менее сечения PEN проводника питающей линии.
В то же самое время циркуляр говорит немного иначе. Согласно ему, сечение ГЗШ выбирается по следующей таблице:
Как видите, здесь выбор делается не исходя из сечения PEN питающего кабеля, а в расчете на фазную жилу!
Все мы знаем, что Pen проводник может быть как равен фазному, так и иметь меньший размер. Например, если у вас кабель от 35мм2 и более, то вы имеете полное право для PEN взять сечение в половину меньше фазного.
Хотя чаще всего питающий кабель от подстанции приходит с одинаковыми жилами (4*120мм2, 4*150мм2).
Получается, что если у вас кабель слишком толстый, то по вышеприведенной таблице вовсе не обязательно подбирать такую же большую медную шину ГЗШ. Главное, чтобы она была сечением в половину от фазной жилы.
Но на практике следует учитывать обе ситуации. То есть, делайте так, чтобы ваша ГЗШ отвечала обоим условиям:
не менее сечения фазного проводника
и одновременно соответствовала PEN
В этом случае к вам никаких претензий относительно системы заземления и уравнивания потенциалов не будет.
Не всегда ясно, кто будет принимать готовый объект. Насколько он окажется компетентен в своей сфере. Если же делаете, что называется для себя, то выбирайте наиболее оптимальный и экономный вариант, не оглядываясь на возможных инспекторов.
При расчете сечения не забывайте про разницу материалов и марку кабеля.
Питающие вводные кабеля, как правило, выполнены из алюминия. А шину мы решили делать из меди!
Соответственно полезную площадь сечения алюминия, вам придется пересчитать на медь. Помогут в этом деле таблицы ПУЭ для допустимых длительных токов медных и алюминиевых проводов.
Смотрите пропускную способность алюминиевого кабеля и уже по этому току в аналогичной таблице подбираете сечение медной шины.
К примеру, если у вас вводной кабель АВБбШв 4*120мм2, то его PEN проводник имеет сечение 120мм2 и ток I=295А.
По меди это соответствует сечению жилы чуть более 70мм2.
Сообразно этому вам и следует подбирать медную шину ГЗШ. Стандартного размера 4*30мм будет более чем достаточно.
При этом конечно нужно учитывать толщину крепежного болта. Иначе высверлив под него отверстие, у вас может не остаться полезной площади для плотного прилегания наконечника.
В этом случае выбирайте шинку потоньше, но несколько большую по ширине.
Дополнительные размеры медных шин:
При желании сэкономить и выборе в качестве материала ГЗШ не меди, а стали, берите данные по токам из другой таблицы, относящейся к стальной полосе.
Здесь как понимаете, размеры уже будут существенно отличаться.
А вот уже готовая таблица для выбора сечения главной заземляющей шины для тех, кто не хочет ничего считать и желает сразу получить готовый результат.
Алюминиевые токопроводящие шины и их особенности
Алюминиевые шины производят из сплавов или чистого металла. В обоих случаях нередко применяют алюминий с маркировкой А5, но чаще АД0. Если говорить о прессованных соединениях, то к АД0 добавляется марка АД31, которая имеет небольшую прочность. Однако для поставленных целей такой металл тоже подходит. Производят изделия методом холодного и горячего проката. Если при осмотре поверхность окажется шероховатой, ничего страшного. Это допустимо нормативами.
Алюминиевые токопроводящие шины устойчивы к образованию коррозии, имеют хорошую проводимость, малый вес и, что немаловажно, доступные цены. Кроме того, такие изделия малотоксичны
Это позволяет обеспечить безопасность людей на производстве.
Применение на объектах:
Шинопроводы используются:
Шинопроводы монтируются в цехах предприятий для передачи и распределения электрической энергии потребителям.
В зданиях и различных сооружениях промышленного назначения.
Для распределения электрической энергии на объектах металлургии, автомобильной и других отраслей промышленности.
В зданиях и различных сооружениях промышленного назначения.
Шинопроводы используются в качестве магистральных сетей питания токоприемников. Более экономичны, чем радиальные сети.
Во время строительства промышленных объектов.
Здесь использование такой системы обуславливается возможностью оперативного наращивания мощностных и линейных характеристик без изменения первоначальной сети.
Место установки
Ящик ГЗШ
Главную шину можно поместить внутри вводного устройства электроустановок. В случае отдельной установки шина должна располагаться в удобном доступном месте.
Если изделие будет ставиться в местах, доступных только квалифицированным работникам, следует выбрать открытое расположение. В случае риска доступа посторонних людей следует поставить заземляющую шину в защитную оболочку – шкаф, коробка, ящик с ключом. Обязательно должно быть обозначение заземления на корпусе оболочки, а также таблица с техническими характеристиками изделия.
Если строение имеет несколько обособленных вводов, шина устанавливается на каждое вводное оборудование. Все шины следует соединить проводником, который будет уравнивать потенциалы. Сечение провода должно составлять не менее половины сечения PE кабеля. Все части должны соответствовать требованиям ГОСТ и ПУЭ.
Требования к установке защитного короба
ГЗШ в сборе ГЗШ-4-10
К установке короба предъявляются особые требования. Щиток обязательно нужно оснастить замком, чтобы не было несанкционированного доступа. Его можно ставить на высоте не ниже 150 см от пола, чтобы в ящик случайно не залезли дети. Место установки должно выбираться с учетом того, что на работу заземлителя влияет и окружающая среда. По этой причине в случае влажности 80% температура воздуха должна быть примерно 15-20°С. При более высоких или низких температурах надежность конструкции ухудшится. Не рекомендуется ставить короб в местах с агрессивными химическими веществами, а также источниками огня и тепла.
При установке элементов конструкции, которые реализуют рабочее заземление, следует учитывать следующие моменты:
- Чтобы установка была удобной и надежной, следует крепить главную заземляющую шину при помощи болтов на стальном корпусе короба.
- Во время монтажа необходимо соединить шину заземления и нулевую рейку при помощи стальной либо медной перемычки.
- Размеры шины должны быть сравнимы с сечением нулевого рабочего и защитного провода.
- Установка проводов относительно друг друга не регламентирована нормами и требованиями официальных организаций.
На столбе воздушной линии
ГЗШ в ВРУ на столбе
Монтаж главной заземляющей шины может осуществляться на дополнительном вводном устройстве, если оно есть. Им может быть столб, на который подводится питающая линия. По требованиям ПУЭ и других действующих нормативов необходимо соединять установленную на столбе шину с основной распределительной планкой, которая расположена во внутреннем вводном устройстве.
Кроме того следует повторно организовать заземление PEN провода на столбе путем выделения для него отдельной заземляющей шины.
Установка вне шкафа
Главная шина может монтироваться в местах, где доступ имеют только профессиональные работники. Чаще всего это заводы и производственные помещения. В таком случае ставить ее в шкаф не обязательно. Зафиксировать шину можно на поверхности изолятора из прочного материала. Примером такого изделия является пластина на 19 дюймов марки TLK. Шина заземления на изоляторах отличается надежностью и качеством работы. Она позволяет заземлить все важные установки на производстве.
Производство шин регламентируется рядом ГОСТов и технических условий:
ГОСТ 15176-89 Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия. В ГОСТе регламентируются параметры, в соответствии с которыми должны изготовляться алюминиевые шины – толщина, ширина, длина, площадь поперечного сечения, диаметр окружности и соответствующая им масса на 1 метр для готовых шин. Указываются допустимые предельные отклонения от указанных величин, марки алюминия, требования к качеству, внешнему виду, механическим и электрическим параметрам. Приводятся правила маркировки, упаковки и приема шин данного типа.
ГОСТ 434-78 Проволока прямоугольного сечения и шины медные для электрических целей. Технические условия. В стандарте указаны номинальные размеры и расчетные сечения медных шин, марки меди, удельное электрическое сопротивление и предельные отклонения размеров. Приводятся допустимые длины шин и массы бухт, а также возможные отклонения от данных величин. Предъявляются требования к материалу изготовления шин, внешнему виду готовых изделий (допустимые дефекты, цвета). Изложены правила упаковки, транспортировки и хранения, приемки и испытаний.
ГОСТ 10434-82 Соединения контактные электрические. Классификация. Общие технические требования. Приведена классификация контактных соединений по таким параметрам как: область применения, климатическое исполнение и категории размещения электротехнических устройств, конструктивное исполнение. Указаны требования к конструкции, электрическим и механическим параметрам, надежности и безопасности в зависимости от классификации. Даны ссылки на ряд сопутствующих ГОСТов.
ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия. Приведена классификация профилей данного типа (по типу, по состоянию материала и типу прочности). Даны ссылки на ГОСТы с номинальными размерами, указаны величины предельных отклонений. Описаны технические требования к маркам алюминиевых сплавов для изготовления профилей, к механическим свойствам, допустимым дефектам, качеству поверхности и внешнему виду готовых изделий. Описаны условия транспортировки и хранения, правила приемки, методы испытаний.
ТУ 1-5-009-80 Шины электротехнические из алюминиевых сплавов.
ТУ 16.705.002-77. Шины алюминиевые прямоугольные. Описаны технические условия для изготовления алюминиевых шин прямоугольным сечением. Указаны номинальные и допустимые размеры, марки сплавов, электрические характеристики.
