Неисправен дроссель в ЭмПРА
Многие неисправности люминесцентных ламп связаны с дросселем, содержащимся в схеме ЭмПРА. Внешне это проявляется следующим образом:
- Светильник не включается совсем.
- После включения по краям образуется тусклое свечение, но прибор полностью не загорается. Лампа может ярко вспыхнуть и больше не гореть.
- Становятся хорошо заметны мерцания, а само свечение очень тусклое.
- Вдоль стеклянной колбы возможно появление светящегося бегающего потока, поверхность засвечена неравномерно и т.д.
- В то время как лампа светится, становится хорошо заметна чернота по краям трубок.
Проверку следует начинать с наличия сетевого напряжения, которое может полностью отсутствовать, например, из-за обрыва на линии. Затем проводится визуальный осмотр и проверка целостности спиралей. Если они оборваны, лампу необходимо заменить. Далее проверяется состояние контактов в патроне, выясняется исправность стартера. Если все элементы в норме, можно переходить к проверке дросселя.
В первую очередь с помощью мультиметра измеряется его сопротивление. Тестер выставляется в нужный режим и проводятся замеры. Все последующие действия будут зависеть от результатов измерений:
- На табло мультиметра знак бесконечности – дроссель сгорел, не работает и его нужно менять.
- Сопротивление менее 40 Ом свидетельствует о межвитковом замыкании. В таких случаях лампа работает лишь короткое время и затем сгорает. То есть, дроссель также подлежит замене.
- При нулевом сопротивлении в дросселе, как правило, имеет место короткое замыкание. Стартер будет неоднократно пытаться запустить лампу, но она не включится. Дроссель необходимо менять.
- При отсутствии мультиметра можно выполнить частичную проверку путем прозвонки. Если дроссель в нормальном состоянии, то индикатор будет реагировать – светиться или пищать. Отсутствие какой-либо реакции указывает на неисправность или обрыв индукционного устройства.
Принцип работы
Давайте разберём, что такое люминесцентная лампа, и как она работает. Представляет из себя стеклянную трубку, которая начинает работать за счёт разряда, который зажигает газы внутри её оболочки. На обоих концах установлен катод и анод, именно между ними и происходит разряд, который вызывает пусковое загорание.
Пары ртути, которые помещают в стеклянный футляр, при разряде начинаю излучать особый невидимый свет, который активизирует работу люминофора и других дополнительных элементов. Именно они и начинают излучать тот свет, который нам необходим.
Принцип работы лампы
Благодаря разным свойствам люминофора, такой светильник излучать большой спектр разнообразных цветов.
Принцип работы пускателя
Какая бы ни была применена схема для пуска люминесцентной лампы. Общий принцип работы остается неизменным. В принципе, сходные процессы происходят при использовании дросселя и стартера. Всего три фазы:
- Первоначальный прогрев электродов. В электронном баласте это происходит достаточно мягким повышением напряжения на вольфрамовые нити.
- Поджиг. В этот момент схема подает высоковольтный импульс (обычно около полутора киловольт). Этого достаточно для электрического пробоя газа и паров ртути. Напряжение поджига у люминесцентных ламп существенно выше напряжения горения.
- Горение. После высоковольтного импульса схема снижает напряжение до необходимого для поддержания тлеющего разряда. Частота переменного тока на электродах может достигать 38 кГц в зависимости от схемы.
В ЭПРА поджигающей импульс обеспечивается электронной схемой. В классической схеме – за счет энергии, накопленной дросселем. Прогрев электродов также обеспечивает ЭПРА. При стартерной схеме включения, электроды прогреваются в момент замыкания контактов стартера. Его можно заменить кнопкой без фиксации.
Параметры балласта
Параметры балласта важны при выборе оптимальной схемы
освещения аквариума и, особенно, в случае, когда схема собирается самостоятельно.
Ниже рассмотрены некоторые параметры балласта, многие из которых указаны на самом
балласте или в каталоге.
Мощность (power)- мощность балласта должна
соответсвовать мощности лампы. Нельзя использовать балласт для лампы с мощностью
отличной от номинальной. Это приведет либо к выходу лампы из строя, либо к пониженной
ее светоотдаче. Некоторые балласты специально предназначены для работы с пониженной
мощностью, например, в тех случаях, когда долгий срок работы лампы более важен.
Такие балласты называются экономичными (не надо путать их с экономичными лампами
(), которые потребляют меньше
мощности и дают меньше света при включении в обычный балласт)
Коэффициент мощности (power
factor) — еще называется косинусом угла. Дает представление о том, насколько
хорошо используется ток и напряжение сети. У обычного магнитного дросселя. без
корректирующего конденсатора, коэффициент мощности около 0.5 (low power factor
ballast). Балласт с низким коэффициентом мощности приведет к возрастанию тока
в цепи. Большинство современных балластов имеют коэффициент мощности близкий к
0.95-0.97 (high power factor ballast)
Входное напряжение (voltage)
— многие современные балласты имеют возможность подключения к сети с различным
напряжением. Также надо следить за выбором корректирующего конденсатора для сети
с частотой 50 и 60Гц. Современные балласты, особенно электронные, могут компенсировать
изменение напряжения питающей сети. В противном случае, световой поток будет резко
изменятся и при уменьшении напряжения ниже 80-85% номинального лампа может погаснуть.
Потери мощности в балласте
(power losses) — характеризует мощность, рассеянную в балласте, т.е.
на нагревание балласта. Типичные потери в электромагнитном балласте — 5-10Вт (в
электронном в несколько раз меньше). Потери мощности означают повышенный расход
энергии, более высокую температуру ламп (если они расположены близко к балласту).
что приводит к уменьшению светоотдачи и сокращению срока службы ламп.
Балласт-коэффициент (ballast-factor)
— один из наиболее важных параметров. Показывает количество света, производимое
лампой при использовании балласта, относительно значений в каталоге, т.е. при
использовании лабораторного балласта. Например, балласт-коэффициент 0.9 означает,
что лампа, с каталожным значением 2000 Лм, излучает только 1800 Лм. Многие имеют коэффициент
больший единицы (это не значит, что они нарушают закон сохранения энергии, поскольку
это не КПД), т.е. при использовании балласта с коэффициентом 1.15 данная лампа
будет производить 2300 Лм. Однако, не следует использовать балласты с коэффициентами
большими 1.1-1.15, поскольку это укорачивает срок службы лампы.
Температура (case temperature)
— указывается на корпусе балласта. Надо следить, чтобы она не превышала указанного
значения. Для магнитных балластов обычно 120-130C, для электронных 70-75C
Пиковый ток (inrush current,
crest factor) — характеризует скачок тока в сети во время зажигания лампы.
Чем он меньше, чем лучше для электрической цепи.
Нелинейные гармонические искажения
(total harmonic distortion)- некоторые балласты, особенно электронные,
могут вызывать нежелательные эффекты в электрической цепи. В современных балластах
они не превышают 10-20%
Шум (audible noise)
— балласты делятся по производимому ими шуму на несколько категорий. Постарайтесь
не использовать в жилой комнате балласт, предназначенный для использования в гараже
(в USA следует использовать класс А по шуму). Высокочастотные балласты практически
бесшумны.
Количество подключаемых ламп — многие
балласты предназначны для использования в схеме с 2-4 лампами. В подоюном случае
балласт используется более эффективно, потери на лампу меньше, чем в схеме, когда
каждая лампа питается своим балластом. Традиционные балласты (, ) используют
обычно последовательное подключение ламп, т.е. при отключении одной лампы, отключаются
и все остальные. балласт мгновенного старта () и многие электронные рассчитаны на параллельное
подключение ламп, т.е. при этом выключение одной лампы не приводит к выключению
остальных.
назад к оглавлению
Хитрые значки на балласте
Помимо разных электрических параметров, рассмотренных
выше, на балласте можно встретить разные обозначения — FCC, CE, и т.д.
Как правильно выбрать
Перед тем как выбрать устройство для ламп освещения обращают внимание на такие характеристики:
Тип, мощность и количество ламп в схеме освещения. В листе спецификаций для электронного флуоресцентного балласта будет указано, какие типы и конфигурации светильников предназначены для работы балласта.
Тип запуска — мгновенный или запрограммированный. Если система освещения характеризуется частым переключением из-за датчиков присутствия или других факторов, выбирают «запрограммированный запуск». В противном случае — «мгновенный», который является лучшим выбором.
Балластный фактор. Обычный балластный коэффициент (от 0,77 до 1,1) является значением по умолчанию для большинства общего освещения. Низкий балластный коэффициент ( 1.1) полезен, когда целью является увеличение световой мощности для таких помещений, как склады или крупные розничные магазины. В этом случае пользователь получит примерно 10% увеличение светового потока по сравнению с номинальной освещенностью прибора.
Входное напряжение. Некоторые ЭБ обеспечивают универсальное напряжение, другие удельное. В любом случае, проверяют требования к входному напряжению — 120/277/347 В.
Минимальная начальная температура. Листы спецификации балласта включают температуры, которые будут варьироваться в зависимости от типа светильника, управляемой балластом. Например, ЭБ может показывать минимальную начальную температуру с −17 С до +30 С. Очевидно, что вариации довольно значительные. Поэтому при выборе ЭБ исходят из минимальной и максимальной температуры воздуха в помещении.
Нормальная схема подключение — параллель. Это позволяет другим светильникам оставаться зажженными, даже если одна лампа в приборе гаснет.
Контроль анти-стратификации: страты — это нежелательные яркие и тусклые области, которые могут образовывать структуру стоячей волны по всей длине светильника. Полоски более вероятны, когда лампа работает при низких температурах. Производители разработали способы минимизации этих зон и часто ссылаются на функцию защиты от зачистки в спецификации на ЭБ.
Оценка звука. ЭБ с рейтингом «А» будет тихо гудеть, с рейтингом «D» вызовет ярко выраженный шум
Важность оценки звука зависит от назначения помещений.
В библиотеках устанавливают ЛЛ с максимально тихим балластом, в то время как этот параметр, не так важен для складов.
Светодиодный переход: у некоторых производителей ЭБ есть списки мгновенных и запрограммированных стартовых балластов, которые они называют «LED Ready».
Гарантия производителя.
Схемы со стартером
Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.
Схема подключения люминесцентных ламп со стартером
Вот как она работает:
- При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
- Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
- Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
- За счет резкого скачка очень быстро разогреваются электроды.
- Биметаллическая пластина стартера остывает и разрывает контакт.
- В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.
Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.
Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.
Один из ЭмПРА
Недостатков у этой схемы подключения люминесцентной лампы достаточно:
- пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
- шумы при пуске и работе;
- невозможность запуска при пониженной температуре;
- длительный старт — от момента включения проходит порядка 1-3 секунд.
Две трубки и два дроссели
В светильниках на две лампы дневного света два комплекта подключаются последовательно:
- фазный провод подается на вход дросселя;
- с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
- со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);
Так же подключается вторая трубка: сначала дроссель, с него — на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.
Схема подключения на две лампы дневного света
Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.
https://youtube.com/watch?v=8fF5KQk4L2k

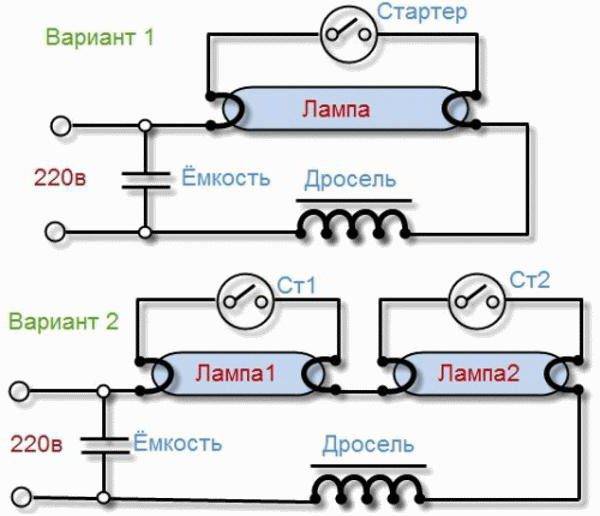

Схема подключения двух ламп от одного дросселя (с двумя стартерами)
Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.
Балласты для компактных ламп
Люминесцентные лампы компактного типа представляют собой приборы, аналогичные традиционным лампам накаливания с резьбовым цоколем E14 и E27.
Могут размещаться в современных и раритетных люстрах, бра, торшерах и прочих осветительных приборах.
Из-за конструкционных особенностей компактных люминесцентов к электронной «начинке» предъявляются повышенные требования. Бренды всегда учитывают их при производстве, а неизвестные изготовители, с целью удешевления, меняют многие элементы на более простые. Это существенно снижает эффективность и срок службы модуля
Комплектуются приборы такого класса, как правило, прогрессивным электронным балластом, который встраивается непосредственно во внутреннюю конструкцию и обычно располагается на плате лампового изделия.
Принцип действия устройства
Схему включения люминесцентной лампы вместе с балластом можно разделить на четыре основные фазы.
Из выпрямителя ток поступает на буфер конденсатора, где сглаживается частота пульсации. Затем высокое постоянное напряжение попадает на полумостовой инвертор. Конденсаторы низкого напряжения электрода лампы и микросхемы заряжаются.
Как только напряжение достигает 5,5 В, микросхема сбрасывается. Транзисторы регулируют зарядку конденсатора компенсационной обратной связи. Напряжение растёт. И когда оно достигает 12 В микросхема начинает генерировать колебания – система входит в фазу предварительного нагрева.
Если лампы нет, цепь разрывается на этапе зарядки конденсаторов низкого напряжения.
После генерирования колебаний ток течёт через центральную часть полумоста и электроды лампы. Частота колебаний постепенно снижается, а напряжение тока растёт. Весь процесс нагрева в среднем занимает до 1,8 секунды с момента включения. При этом напряжение довольно низкое, что не позволяет лампе включиться раньше положенного срока. Лампа за это время успевает прогреться. Так называемый холодный поджиг портит лампы – их концы темнеют. ЭПРА создан, чтобы надёжно защитить лампу от такого неправильного пуска.
Частота полумоста снижается до минимума и приближается к показателям резонансной частоты контура, образованного электродами лампы. Минимальное значение напряжения зажигания лампы 600 Вольт. Дроссель способствует преодолению током этого значения – повышает напряжение и лампа зажигается. Поджиг происходит в среднем за 1,7 секунды.
Чтобы оценить уровень эффективности применения диммера для ламп накаливания. необходимо проанализировать все плюсы и минусы использования такой схемы управления освещением
При покупке любых ламп, будет не лишним обратить внимание, могут ли они быть подвергнуты диммированию
Установка блока защиты может продлить срок службы лампочек накаливания путем их плавного включения. Для бытовых галогенок в этих же целях используют электронный понижающий трансформатор.
Частота тока падает до номинальной рабочей частоты. В процессе работы конденсаторы низкого напряжения постоянно заряжаются. Активируется упреждающее управление, которое регулирует частоту переключения полумоста.
Мощность лампы поддерживается в достаточно стабильном положении, даже если происходят перепады напряжения в сети.
- Задействование схемы ЭПРА для люминесцентных ламп исключает сильное нагревание прибора, поэтому о пожарной безопасности светильника можно не беспокоиться.
- Устройством обеспечивается равномерное свечение – глаза не устают.
- С недавнего времени в офисных помещениях правилами охраны труда рекомендовано использовать ЭПРА совместно со всеми люминесцентными лампами.

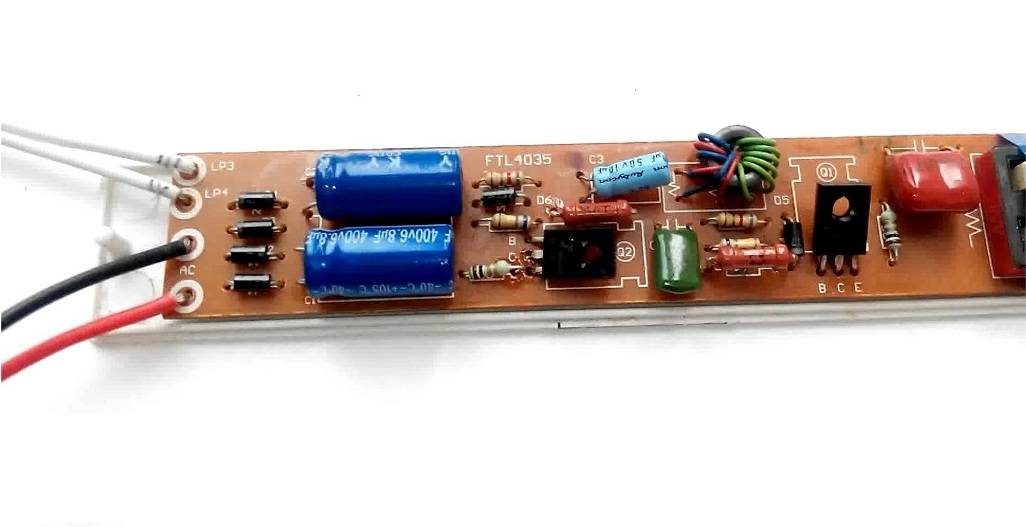

Подключение через современный электронный балласт

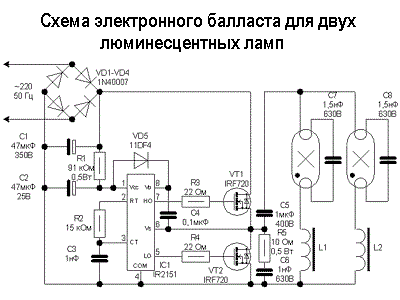

Подключение источника света с электронным балластом
Особенности схемы
Современный вариант подключения. В схему включается электронный балласт – это экономное и усовершенствованное устройство обеспечивает гораздо более длительный срок службы люминесцентных ламп по сравнению с вышерассмотренным вариантом.
В схемах с электронным балластом люминесцентные лампы работают на повышенном напряжении (до 133 кГц). Благодаря этому свет получается ровным, без мерцаний.
Современные микросхемы позволяют собирать специализированные пусковые устройства с низким энергопотреблением и компактными размерами. Это дает возможность помещать балласт прямо в цоколь лампы, что делает реальным производство малогабаритных осветительных приборов, вкручивающихся в обыкновенный патрон, стандартный для ламп накаливания.
При этом микросхемы не только обеспечивают светильники питанием, но и плавно подогревают электроды, повышая их эффективность и увеличивая срок службы. Именно такие люминесцентные лампы можно использовать в комплексе с диммерами – устройствами, предназначенными для плавного регулирования яркости света лампочек. К люминесцентным лампам с электромагнитными балластами диммер не подключишь.

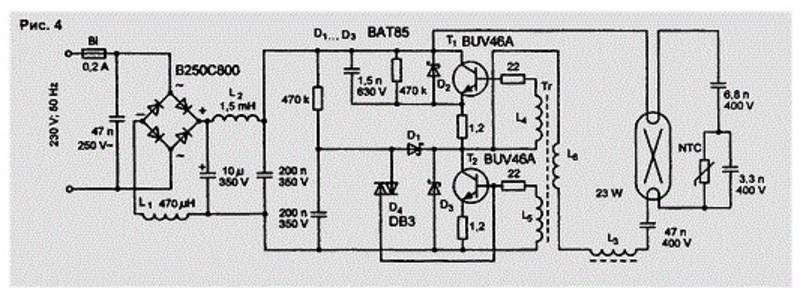

По конструкции электронный балласт является преобразователем электронапряжения. Миниатюрный инвертор трансформирует постоянный ток в высокочастотный и переменный. Именно он и поступает на нагреватели электродов. С повышением частоты интенсивность нагрева электродов уменьшается.
Включение преобразователя организовано таким образом, чтобы сначала частота тока находилась на высоком уровне. Люминесцентная лампочка, при этом, включается в контур, резонансная частота которого значительно меньше начальной частоты преобразователя.
Далее частота начинает постепенно уменьшаться, а напряжение на лампе и колебательном контуре увеличиваться, за счет чего контур приближается к резонансу. Интенсивность нагрева электродов также увеличивается. В какой-то момент создаются условия, достаточные для создания газового разряда, в результате возникновения которого лампа начинает давать свет. Осветительный прибор замыкает контур, режим работы которого при этом изменяется.
При использовании электронных балластов схемы подключения ламп составлены так, что у регулирующего устройства появляется возможность подстраиваться под характеристики лампочки. К примеру, спустя определенный период использования люминесцентные лампы требуют более высокого напряжения для создания начального разряда. Балласт сможет подстроиться под такие изменения и обеспечить необходимое качество освещения.
Таким образом, среди многочисленных преимуществ современных электронных балластов нужно выделить следующие моменты:
- высокую экономичность эксплуатации;
- бережный прогрев электродов осветительного прибора;
- плавное включение лампочки;
- отсутствие мерцания;
- возможность использования в условиях низких температур;
- самостоятельную адаптацию под характеристики светильника;
- высокую надежность;
- небольшой вес и компактные размеры;
- увеличение срока эксплуатации осветительных приборов.
Недостатков всего 2:
- усложненная схема подключения;
- более высокие требования к правильности выполнения монтажа и качеству используемых комплектующих.
Взрывозащищенные люминесцентные светильники серии EXEL-V из нержавеющей стали
Общий принцип работы элемента
По сути, балласт для люминесцентных ламп представляет собой дроссель. Он регулирует силу подачи тока, ограничивая или разделяя разночастотные электрические сигналы. Ликвидирует пульсации постоянного тока. Происходит нагрев катодов люминесцентных ламп.
Далее, на них производится подача необходимого количества напряжения, которое активирует работу осветительного прибора. Напряжение корректируется с помощью особого регулятора, который впаян в инверторную схему. Именно он отлаживает диапазон напряжений. За счет вышеперечисленных особенностей работы балласта мерцание в источнике света полностью исключается.
В схему встроен и стартер. Его функции – трансляция напряжения и зажигание. При включении лампы, на микросхеме балласта происходит снижение силы тока. Данная особенность позволяет выстроить необходимый режим работы осветительного прибора.
Сегодня на рынке широко представлены такие виды балластных устройств, как:
- электромагнитные;
- электронные;
- балласты для компактных ламп.
Представленные категории отмечены надёжной работой и обеспечивают длительное функционирование и простоту эксплуатации всех люминесцентных ламп. Все эти приборы имеют идентичный принцип действия, однако отличаются по некоторым пунктам.
Электромагнитные
Данные балласты применимы для ламп, подключенных к электросети при помощи стартера. Первично возникающий разряд интенсивно разогревает и замыкает биметаллические электродные элементы. Происходит резкое увеличение рабочего тока.
Электромагнитный балласт легко узнать по внешнему виду. Конструкция более массивная, по сравнению с электронным прототипом.
При выходе из строя стартера, в схеме электромагнитного балласта, возникает фальстарт. При поступлении питания лампа начинает мигать, впоследствии идёт ровная подача электроэнергии. Эта особенность значительно снижает рабочий ресурс источника освещения.
| Плюсы | Минусы |
| Высококлассный уровень надежности, доказанный практикой и временем. | Долгий запуск — на первом этапе эксплуатации запуск осуществляется за 2-3 секунды и до 8 секунд к моменту завершения срока службы. |
| Простота конструкции. | Повышенный расход электроэнергии. |
| Удобство эксплуатации модуля. | Мерцание лампы с частотой 50 Гц (эффект стробирования). Негативно влияет на человека, который длительно находится в помещении с подобным видом освещения. |
| Доступная цена для потребителей. | Слышен гул работы дросселя. |
| Количество фирм производителей. | Значительный вес конструкции и громоздкость. |

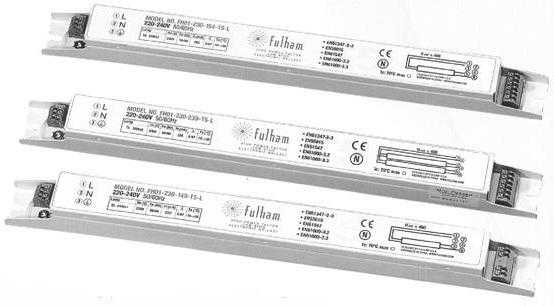

Электронные
Сегодня применяются магнитные и электронные балластники, которые состоят в первом случае из микросхемы, транзисторов, динисторов и диодов, а во втором – из металлических пластин и медного провода. Посредством стартера лампы запускаются, причем в качестве единой функции этого элемента с балластником в одной схеме организовано явление в электронном варианте детали.
- малый вес и компактность;
- плавное быстрое включение;
- в отличие от электромагнитных конструкций, которым для работы требуется сеть 50 Гц, высокочастотные магнитные аналоги функционируют без шумов от вибрации и мерцания;
- снижены потери на нагревание;
- коэффициенты мощности в электронных схемах достигают 0,95;
- продленный срок эксплуатации и безопасность применения обеспечиваются несколькими видами защиты.
| Достоинства | Недостатки |
| Автоматическая настройка балласта под различные виды ламп. | Более высокая стоимость, по сравнению с электромагнитными моделями. |
| Моментальное включение осветительного прибора, без дополнительной нагрузки на устройство. | |
| Экономия потребления электроэнергии до 30%. | |
| Исключен нагрев электронного модуля. | |
| Ровная световая подача и отсутствие шумовых эффектов в процессе освещения. | |
| Увеличение срока службы люминесцентных ламп. | |
| Дополнительная защита гарантирует увеличение степени пожаробезопасности. | |
| Снижение рисков в процессе эксплуатации. | |
| Ровная подача светопотока исключает быструю утомляемость. | |
| Отсутствие негативных функций в условиях пониженных температур. | |
| Компактность и легкость конструкции. |
Для компактных люминесцентных ламп
Компактные типы ламп дневного света представлены приборами, аналогичным лампой накаливания типов Е27, Е40 и Е14. В таких схемах электронные балласты встраиваются вовнутрь патрона. В данной конструкции исключён ремонт в случае поломки. Дешевле и практичнее будет приобрести новую лампу.
Порядок подключения

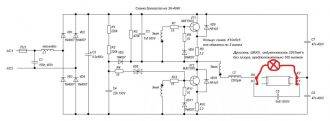

Все необходимые коннекторы и провода обычно идут в комплекте с электронным балластом. Со схемой подключения вы можете ознакомиться на представленном изображении. Также подходящие схемы приводятся в инструкциях к балластам и непосредственно осветительным приборам.
В такой схеме лампа включается в 3 основные стадии, а именно:
- электроды прогреваются, благодаря чему обеспечивается более бережный и плавный пуск и сохраняется ресурс прибора;
- происходит создание мощного импульса, требующегося для поджига;
- значение рабочего напряжение стабилизируется, после чего напряжение подается на светильник.
Современные схемы подсоединения ламп исключают необходимость применения стартера. Благодаря этому риск перегорания балласта в случае запуска без установленной лампы исключается.
Подключение

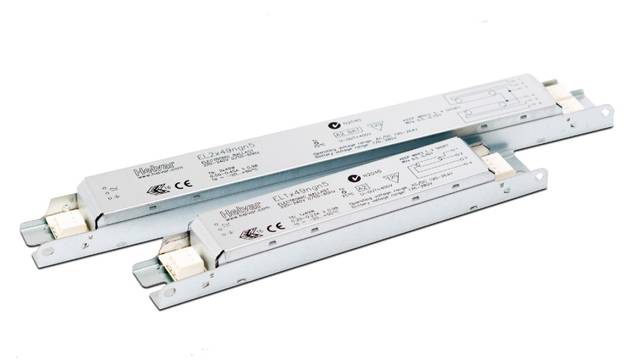

Электронное балластное устройство внешним видом похоже на небольшой блок с клеммами снаружи и печатной платой внутри, от типа которой зависит количество подключаемых источников света.
Принцип самостоятельного подключения одного источника света достаточно прост и не требует особых познаний:
- подключение первого и второго коннектора на выходе балластного устройства к паре контактов на осветительном приборе;
- подключение третьего и четвертого коннектора на выходе балластного устройства к другой паре контактов на осветительном приборе;
- подача электропитания на входе.

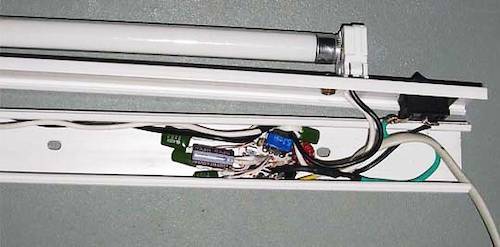

Соединение лампы с балластным устройством
Самостоятельное подключение пары источников света осуществляется в соответствии со следующими рекомендациями:
- подсоединение дросселя на разрыв в питающей нити цепи;
- параллельное ведение стартера к электродам.
Соединение электронного балластного устройства, стартерных коннекторов и нитей накала обязательно должно быть последовательным.
Как показывает практика, очень удобным является замена традиционного стартера обычной кнопкой стандартного электрического звонка. При этом нажим на кнопку вызывает подачу напряжения к осветительному прибору.
