Технические характеристики и устройство электросчетчиков Меркурий 201

Обзор электросчетчика Меркурий 201

Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.

Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.

Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.

Особенности в конструкции

По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.

На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.

Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.

Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.

К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.

Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:

Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.

На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.

Основные и дополнительные характеристики

Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.

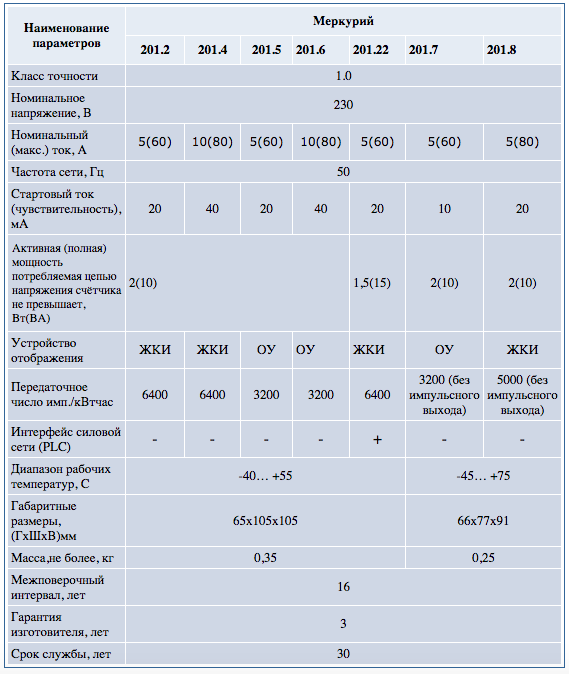

Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:

Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:

Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.

Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.

На видео ниже предоставлен обзор данной модели счетчика:

Схема подключения

Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.

Только при подключении главным считается правильный выбор проводника на вход и выход.

Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).

Ниже изображена правильная схема подключения Меркурий 201 к сети:

Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!

Будет полезно прочитать:

Счетчик электронный Меркурий 230 АМ-02 10-100А 380В 1Т

Меркурий 230 АМ

Счетчики предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока.

Технические особенности :

  • Учет активной электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
  • Работа только в сторону увеличения показаний пори любом нарушении фазировки подключения токовых цепей счётчика;
  • В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
  • Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;

Модельный ряд.

Меркурий 230 АМ-01 Меркурий 230 АМ-02 Меркурий 230 АМ-03

Основные технические характеристики

наименование параметров

Величины

Класс точности при измерении – активной энергии

Номинальное напряжение, В

3*57,7/100 или 3*230/400

Номинальный(макс) ток, А

Максимальный ток в течении 0,5 с, А – при Iном=5А – при Iном=10А

Стартовый ток (чувствительность), А – для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 или 230В – для IНОМ(МАКС)=5(60)А, UНОМ=230B – для IНОМ(МАКС)=10(100)А, UНОМ=230B

Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более

Полная мощность, потребляемая цепью тока не более, В*А

Постоянная счетчика в режиме телеметрии(поверки), имп/кВт,: – для IНОМ(МАКС)=5(7,5)А, UНОМ=57,7 B – для IНОМ(МАКС)=5(7,5)А, UНОМ=230 B – для IНОМ(МАКС)=5(60)А, UНОМ=230 B – для IНОМ(МАКС)=10(100)А, UНОМ=230 B

8000(170700) 800(17070) 1600 1600

Диапазон температур, °С

Габариты (длина, ширина, высота), мм

Гарантия производителя, лет

Варианты исполнений:

Условное обозначениеНоминальное напряжение, ВНомин. ( макс.) ток, АКласс точности активной энергии
Меркурий 230 AM-XX непосредственного и трансформаторного включения
АМ-003*57,7/1005(7,5)0,5S
АМ-013*230/4005(60)1,0
АМ-023*230/40010(100)1,0
АМ-033*230/4005(7,5)0,5S

В обозначении счётчиков:

  • A – активной энергии;
  • M – электромеханическое отсчётное устройство;

Считывание показаний потребления электроэнергии с отсчетных устройств в различ-ных вариантах исполнения счетчика:

Елена Абрамова, 42 года:

Что делать и куда обращаться при неправильных показаниях счетчиков электроэнергии?

Отвечает наш эксперт:

Причин неисправности аппаратов может быть несколько. Самыми распространенными являются:

  • перегрузки аппаратуры (особенно устаревшей);
  • поломка вращательного диска из-за повреждения изоляции электрического проводника;
  • обгорание контактов внутри устройства.

Для начала стоит убедиться в том, что аппаратура показывает неверные данные. С этой целью необходимо на время выключить все электроприборы, оставив работать только один. На основании работы одного прибора необходимо сверить количество потребленных им киловатт с показаниями электросчетчика. Если выявятся расхождения в показаниях, то предпринимаются активные действия.

Диагностика токоизмерительными клещами

Чтобы узнать действующую нагрузку на сеть, лучше всего использовать токоизмерительные клещи. Они в своем использовании не требуют проведения тяжелых математических вычислений. Такая инструментальная проверка дает самые быстрые и точные результаты, правда, далеко не все люди имеют дома этот прибор.

Порядок измерения нагрузки сети:

  1. На токоизмерительных клещах переключатель диапазонов устанавливается на отметке АСА 200.
  2. Клещи раскрываются и фиксируются на каждой фазе сети, подключенной к электросчетчику (показания каждой фазы придется суммировать) или на изолированном проводе при входе в квартиру.
  3. Полученную величину нагрузки сети (в амперах) нужно умножить на напряжение сети (220 В), косинус равняется 1.

Примите во внимание: современные токоизмерительные клещи снабжены специальной кнопкой, фиксирующей показания. Используйте эту функцию в труднодоступных местах для измерений

Подключение счетчика «Меркурий 201»

Подключаются все модели этого счетчика по одной схеме. Как говорилось ранее, монтаж прибора может быть произведен при помощи DIN-рейки или с использованием переходной пластины.

Относительно самой процедуры подключения — начать ее следует с изучения инструкции и непосредственно схемы подключения, расположенной на обратной стороне клеммной крышки.

Количество входных контактов на клемменой колодке однофазного счетчика — 4:

  • 1й — входной, предназначенный для введения в помещение от внешней сети фазы. Провод для этой клеммы подается от электроснабжающего предприятия.
  • 2й — для вывода фазы внутрь помещения, при помощи кабеля типа ШВВП либо его аналогов.
  • 3й — для включения нуля от внешней сети в помещение (квартиру, дом).
  • 4й — с помощью которого происходит выход нуля к нагрузке внутрь.

Последовательность соединения кабелей и клемм должна осуществляться в той же очередности, при учете предварительного обесточивания.

Обесточивание происходит в следующим образом:

  • отключение автомата;
  • отключение пробок;
  • выключение рубильника;
  • отключение питающей линии (при ее заходе на счетчик).

После подключения каждого провода, еще раз проверяется схема подключения счетчика Меркурий 201, а кабели, чтобы они не мешались, аккуратно укладываются в перфорированные ячейки, которые выламываются (выкусываются) на клеммной крышке). После чего крышка плотно прикручивается к корпусу устройства (не должен оставаться никакой промежуток). Следом можно производить подключение электроэнергии.

Проверка правильного подсоединения электросчетчика к электричеству достаточно проста — в его конструкции предусмотрен световой индикатор, который начинает гореть красным светом при появлении напряжения.

Следующий шаг — вызов представителя электроснабжающей организации (можно сделать это самостоятельно, а можно и через управляющую компанию) для проверки правильно ли произведено подключение и фиксации пломбы с информацией о дате пломбировки. Для того чтобы подсоединить пломбу не требуется повреждать корпус электросчетчика, так как в нем предусмотрено специальное отверстие.

Разновидности данного счётчика

Данная модель представлена 7-ю исполнениями, различающимися токовыми показателями и разновидностью экрана. Ниже представлены выпускаемые исполнения устройства с указанием различий.

Значение рабочего и предельного электротока соответственно 5 и 60 А, используется механический способ вывода сведений.

Токовые характеристики аналогичны вышеуказанному исполнению, экран – жидкокристаллический.

От вышеуказанной модели отличается мощностными показателями, остальные параметры идентичны.

Токовые характеристики соответственно по нормальному и предельному значению – 10 и 80 А, счётное устройство – электромеханическое.

Полный аналог предыдущей модели, за исключением исполнения экрана – жидкокристаллический.

Значения электротока: 5 А – нормального, 60 А – предельного, механический способ отображения информации, в отличие от всех перечисленных моделей характеризуется передаточным числом по отношению количества импульсов к киловатт-часам – 3200 вместо 6400.

Читать также: Как варить аргонной сваркой видео

Различия с приведённой выше моделью лишь в токовых показателях – 10 и 80 А, остальные параметры идентичны.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности 0,5(1,0); 1,0(2,0)
Номинальное напряжение, В 3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А 5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц от 47,5 до 52,5
Чувствительность, Вт 0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки 5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА 24 30
Полная мощность, потребляемая цепью напряжения не более, В*А 7,5
Активная мощность, потребляемая цепью напряжения не более, Вт 0,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Тарификатор Внешний или встроенный
Цифровой интерфейс CAN +
Диапазон рабочих температур, ?С от -20 до +55*
Масса счётчика не более, кг 1,5
Габаритные размеры (длина, ширина, высота), мм 258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф. Класс точн. Номи- нальное. напря- жение, В Ном. (макс.) ток, (А) Тарифи- катор, интерфейс, отсчетное устройство Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02 1 3×220/380 10 (100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02 1 3×220/380 10(100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00 0,5 3×57,7/100 5 (7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03 1 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03 0,5 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Разновидности

Производитель предлагает два типа приборов учета для быта. Счетчик электроэнергии «Меркурий» 200 отличается модификацией и некоторыми особенностями. Функционирование приборов у обеих моделей аналогичное.

Меркурий 200.02

Однофазный прибор учета «Меркурий» 200 02. При монтаже его закрепляют на DIN-рейку.В интерфейсе предусмотрена возможность установки нескольких тарифов для обслуживания сетей. Устройство работает автономно и в составе АСКУЭ.

Меркурий 200.04

Электросчетчик «Меркурий» 200 04 многотарифный. Его устанавливают с целью анализа расхода электроэнергии. Прибор имеет сертификат соответствия. Закрепляется на DIN-рейку, в комплекте идет монтажная планка. Она пригодится при монтаже оборудования на место индукционного прибора. Интерфейс предполагает внесение четырех тарифов для коммерческого расчета.

Разновидности счётчика

Изготовитель выпускает данную модель в шести исполнениях:

  • 201.2 – модификация с жидкокристаллическим дисплеем, величиной постоянной – 6400 имп. за кВт*ч и величиной рабочего (предельного) электротока соответственно 5 (60) А;
  • 201.4 – от предыдущего варианта отличают токовые параметры, составляющие 10 (80) А;
  • 201.5 – токовые характеристики аналогичны исполнению 201.2, но вместо ЖКИ установлено роликовое механическое табло, а постоянная вдвое меньше;
  • 201.6 – полный аналог предыдущего исполнения, с токовыми параметрами, идентичными модели 201.4;
  • 201.7 – аналогичен модели 201.5, отличается исполнением корпуса;
  • 201.8 – исполнение с величиной тока 5 (80) А, постоянной – 5000 имп. за кВт*ч и ЖКИ.

Кроме указанных особенностей все исполнения производится с классом точности 1 и 2 и компонуется в 4-х вариантах корпусов.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

Описание счетчика Меркурий 201

Счетчики ватт-часов активной энергии переменного тока электронные Меркурий 201, непосредственного включения, однофазные, однотарифные, с импульсным выходом, предназначены для измерения и учета электрической активной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой (50±1) Гц.

Принцип действия счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201» основан на учете информации, получаемой с импульсного выхода измерительной микросхемы. В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчиков напряжения используются резистивные делители, включенные в параллельную цепь напряжения.

В качестве счетного механизма счетчики имеют электромеханические устройства отсчетные (УО) или жидкокристаллические индикаторы (ЖКИ) согласно таблице 1.

Счетчики с УО обеспечивают отображение информации в виде шестиразрядных чисел, пять старших разрядов дают показания в кВт-ч, шестой разряд, отделенный запятой, индицирует значение электроэнергии в десятых и сотых долях кВт-ч.

Счетчики с ЖКИ обеспечивают отображение энергопотребления нарастающим итогом в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт-ч, два младших -указывают десятые и сотые доли кВт ч. Имеют световую индикацию мощности потребления. Период мерцания светового индикатора пропорционален уровню энергопотребления. В качестве испытательного выходного устройства счетчики имеют электрический и (или) оптический импульсный выход. Могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии.

Счетчики электроэнергии Меркурий 201 состоят из следующих узлов:

  • корпуса (основания корпуса, крышки корпуса, клеммной крышки);
  • клеммной колодки;
  • печатного узла.

Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов. Крышка корпуса крепится к основанию защелками и одним или двумя винтами (в зависимости от модификации) и имеет окно для считывания показаний с ЖКИ (УО) и для наблюдения за светодиодным индикатором функционирования. Клеммная колодка состоит из четырех клемм для подключения электросети и нагрузки.

На печатном узле находятся:

  • блок питания;
  • оптрон импульсного выхода;
  • микроконтроллер (МК);
  • энергонезависимое запоминающее устройство;
  • ЖКИ (УО).

Электросчетчики Меркурий 201 предназначены для эксплуатации внутри закрытых помещений. Степень защиты счетчиков от проникновения пыли и воды IP51.

Меркурий 201 имеют несколько вариантов исполнения, отличающиеся:

  • базовым и максимальным током;
  • классом точности;
  • постоянной счетчика;
  • устройством для отображения учтенной электроэнергии;
  • наличием электрического и (или) оптического испытательного выхода;
  • функциональными возможностями;
  • климатическим исполнением;
  • типом корпуса.

Варианты исполнения счетчиков электроэнергии Меркурий 201 приведены в таблице 1.

Варианты исполнения счетчиков Меркурий серии 201

Модификации счетчикаПостоянная счетчика, имп./(кВт-ч)Базовый (максимальный) ток, АТип индикатораДополнительные функции
Меркурий 201.164005(60)УО
Меркурий 201.264005(60)ЖКИ
Меркурий 201.2264005(60)ЖКИPLC
Меркурий 201.3640010(80)УО
Меркурий 201.4640010(80)ЖКИ
Меркурий 201.42640010(80)ЖКИPLC
Меркурий 201.532005(60)УО
Меркурий 201.6320010(80)УО
Меркурий 201.732005(60)УО
Меркурий 201.850005(80)ЖКИ
Меркурий 201.8250005(80)ЖКИPLC
Меркурий 201.9320010(80)УО
  • У О – устройство отсчетное электромеханическое
  • ЖКИ – жидкокристаллический индикатор
  • PLC – модуль модема передачи информации по силовой сети.

Общий вид счетчиков ватт-часов активной энергии переменного тока электронных «Меркурий 201», изготовляемых в разных корпусах, представлен на рисунках 1 – 4.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 5, 6.

Знак поверки наносится давлением на навесную пломбу или специальную мастику.

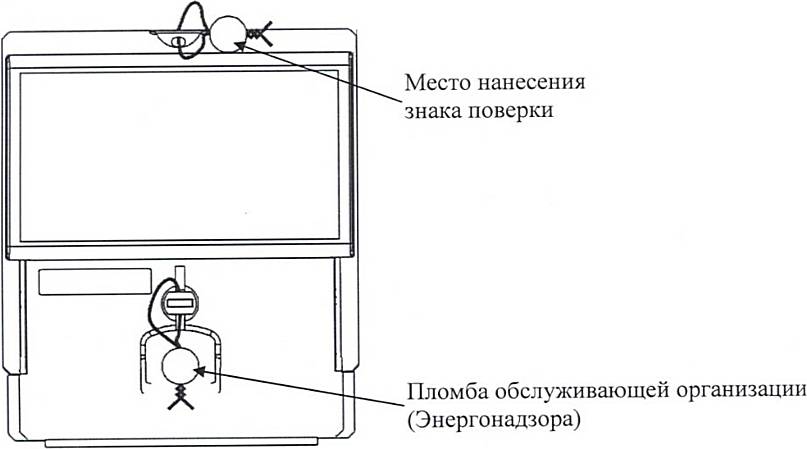

Рисунок 5 – Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82», «Меркурий 201.9»

Когда нужно проверять электрический счетчик

Сразу хочется отметить, что если вы встретили похожий признак, описанный выше, проверку нужно осуществлять незамедлительно. А вообще рекомендуется, примерно один раз в год проверять правильность его работы, только это позволит избежать серьезных проблем в последующем.

Основные причины:

  1. Вы заметили, что потребление электроэнергии сильно увеличилось или напротив упало. В такой ситуации вы рискуете получить штраф, стоит действовать незамедлительно.
  2. Если вы подключили новое оборудование, но расход совсем не изменился.
  3. И похожая ситуация, если вы перестали пользоваться определенными электроприборами, но расход никак не изменился.

Трехфазный электронный счетчик Меркурий-230

Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.

Особенности электросчетчика Меркурий-230

-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.

Технические характеристики электросчетчика

Класс точности 0,5(1,0); 1,0(2,0)
Номинальное напряжение, В 3х57,7/100; 3х220/380
Номинальная (максимальная) сила тока, А 5(7,5), 5(50), 10(100)
Диапазон частот измерительной сети, Гц от 47,5 до 52,5
Чувствительность, Вт 0,36
Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки 5000 16000
Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА 24 30
Полная мощность, потребляемая цепью напряжения не более, В*А 7,5
Активная мощность, потребляемая цепью напряжения не более, Вт 0,5
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Тарификатор Внешний или встроенный
Цифровой интерфейс CAN +
Диапазон рабочих температур, ?С от -20 до +55*
Масса счётчика не более, кг 1,5
Габаритные размеры (длина, ширина, высота), мм 258х170х74

* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.

Модификации электросчетчика

Модиф. Класс точн. Номи- нальное. напря- жение, В Ном. (макс.) ток, (А) Тарифи- катор, интерфейс, отсчетное устройство Дополни- тельные функции
Измерение активной энергии в 1-м направлении
230А-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230A-02 1 3×220/380 10 (100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
Измерение активной и реактивной энергии в 1-м направлении
230AR-00 0,5 3×57,7/100 5(7,5) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-01 1 3×220/380 5(7,5); 5(50) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230AR-02 1 3×220/380 10(100) Внешний, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?
230ART1-00 0,5 3×57,7/100 5 (7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-01 1 3×220/380 5(7,5); 5(50) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-02 1 3×220/380 10(100) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
230ART1-03 1 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн.
Измерение активной и реактивной энергии в 2-х направлениях
230ART2-00 0,5 3×57,7/100 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.
230ART2-03 0,5 3×220/380 5(7,5) Встроенный, интерфейс CAN, ЖКИ Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн.

Ресурсы, сроки службы электросчетчика

— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

Габаритный чертеж электросчетчика Меркурий-230

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
