Преимущества прибора
Достоинства модели в следующих качествах:
- надёжной конструктивной защите от фальсификации данных;
- учёте данных по нескольким тарифам (в зависимости от исполнения);
- многофункциональных возможностях;
- высокой точности учёта данных;
- доступной цене;
- большом выборе модификаций, с возможностью выбора подходящей в зависимости от предполагаемых условий работы – доступности функции удалённой передачи информации и подключения к централизованной контролирующей сети;
- простоте монтажа и подсоединения;
- удобстве снятия показаний;
- возможности индивидуальной настройки на предельные характеристики сети.

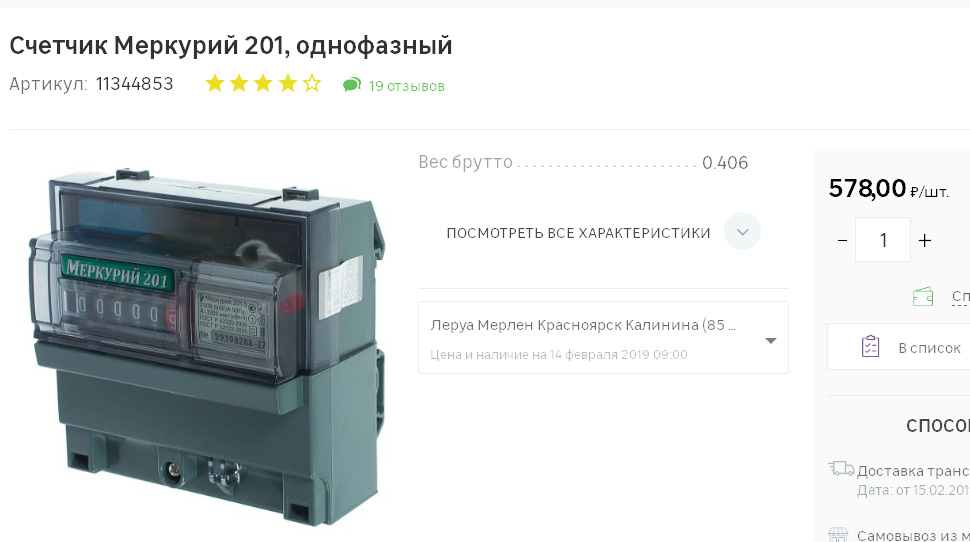

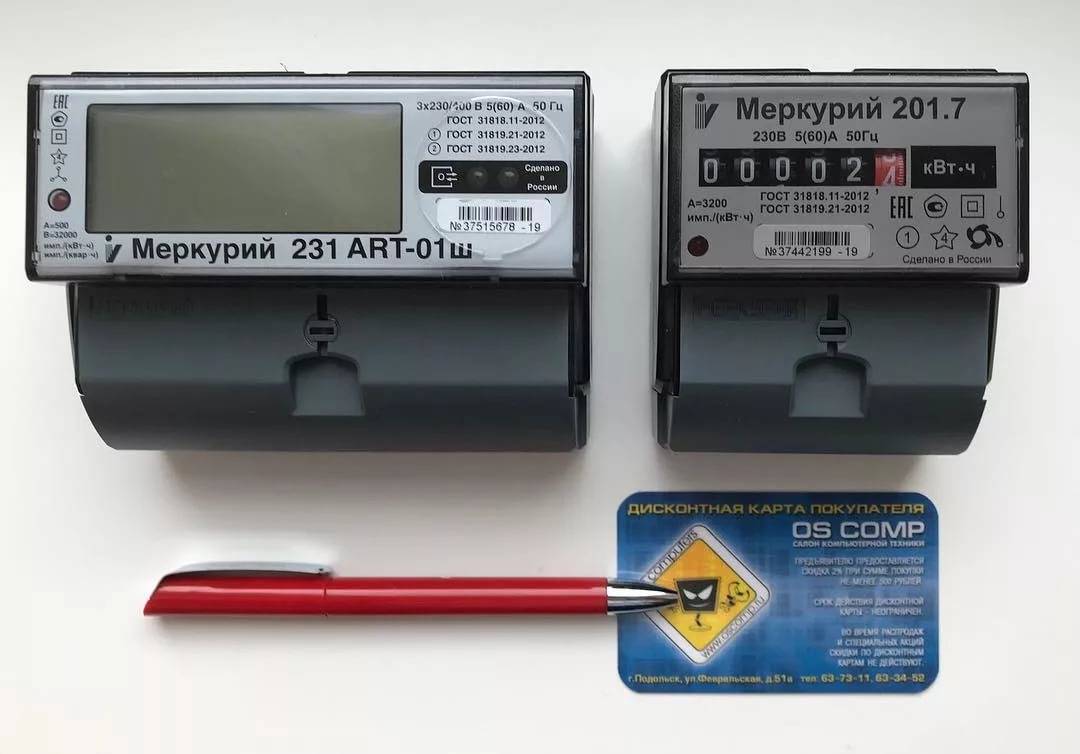

Обзор электросчетчика Меркурий 201
Электросчетчик Меркурий 201 – это современное устройство для коммерческого учета активной электрической энергии в цепи переменного тока. Производит такие устройства компания-производитель «Инкотекс». В серии 201 существует несколько модификаций (например, 201.3 или же 201.5), которые имеют свои спецификации.
Такое разделение осуществляется из-за допустимого рабочего тока и способа показа данных расхода электрической энергии. Данный прибор может применяться как самостоятельно, так и в комплекте с автоматическими измерительно-информационными системами учета электроэнергии.
Ниже мы рассмотрим технические характеристики Меркурий 201 и схему подключения этого счетчика.
Особенности в конструкции
По конструкции счетчик Меркурий 201 любой серии имеет одинаковый корпус. Это прямоугольный корпус из пластика. Такой счетчик безвинтовой, благодаря чему он максимально защищен от взломов, к тому же механизм достаточно герметичен.
На переднем плане (на лицевой панели) располагается жидкокристаллический (ЖК) дисплей, на котором отображается необходимая информация по подсчету электричества. Возле ЖК-дисплея (с правой стороны) указываются основные технические характеристики.
Габариты конструкции компактные и удобные и составляют: 105*105*65 мм, где 105 – это ширина и высота прибора, а 65 – его глубина. В среднем вес прибора колеблется от 250 до 350 граммов в зависимости от серии.
Благодаря такому размеру и весу, механизм можно крепить к поверхности без доработок дополнительных креплений.
К стене (или к любой другой поверхности, которую выберет потребитель) счетчик крепится с помощью DIN–рейки.
Нижняя панель в механизме снимается. Ее назначение – это защита контактов прибора. То есть, если ее снять, то будет открыт доступ к входным электрическим контактам устройства. Само подключение к таким контактам осуществляется с помощью винтового подсоединения, как показано на фото ниже:
Некоторые основные технические характеристики делают счетчик более удобным в эксплуатации. Например, класс точности обладает технологическим запасом, а благодаря использованию в схеме шунта можно точно измерить постоянную составляющую тока.
На рисунке ниже изображены габаритные размеры (чертеж) прибора Меркурий 201.
Основные и дополнительные характеристики
Прежде чем начинать изучать технические характеристики прибора, необходимо отметить, что электросчетчик обладает специальной защитой от хищения электрической энергии с помощью переполюсовки. То есть если изменить фазу на ноль, то электросчетчик все равно будет показывать точные данные и не перестанет работать.
Технические характеристики счетчика Меркурий 201 отличаются между собой в зависимости от его модификации. Описание моделей от 201.1 до 201.6, их максимальная нагрузка и остальные параметры указаны в таблице ниже:
Помимо основных значений, электросчетчик имеет и дополнительные технические характеристики (такие, как диапазон температур, условия эксплуатации, гарантийный срок и срок службы). Они указаны в таблице ниже:
Также в некоторых моделях есть PLC–модем, с помощью которого можно фиксировать все изменения в устройствах.
Электросчетчик Меркурий 201 стал пользоваться большой популярностью среди жителей частных домов и квартир. Причиной этому служат не только технические характеристики, но и доступная цена. Благодаря точности измерений и приемлемой цене счетчик получил признание среди потребителей электроэнергии.
На видео ниже предоставлен обзор данной модели счетчика:
Схема подключения
Счетчик меркурий 201 подключается к электроснабжению, так же как и все подобные конструкции по учету электрической энергии.
Только при подключении главным считается правильный выбор проводника на вход и выход.
Входной провод определяется автоматически – он будет таким, каким его определила фирма-производитель и организация энергоснабжения. Для проводника на выходе применяются любые провода (например, ШВВП).
Ниже изображена правильная схема подключения Меркурий 201 к сети:
Вот мы и рассмотрели, как правильно подключить данную модель электросчетчика, а также технические характеристики Меркурий 201. Надеемся, предоставленная информация была для вас полезной!
Будет полезно прочитать:
Основные схемы подключения
В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту.
Электросчетчик с одной фазой имеет 4 соединения:
- контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
- контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
- клемма, подключающая ноль от внешней сети к прибору в помещении.
- клемма, откуда ноль направляется от счетчика непосредственно в помещение.
Подключение остальных проводов осуществляется таким же образом.
Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.

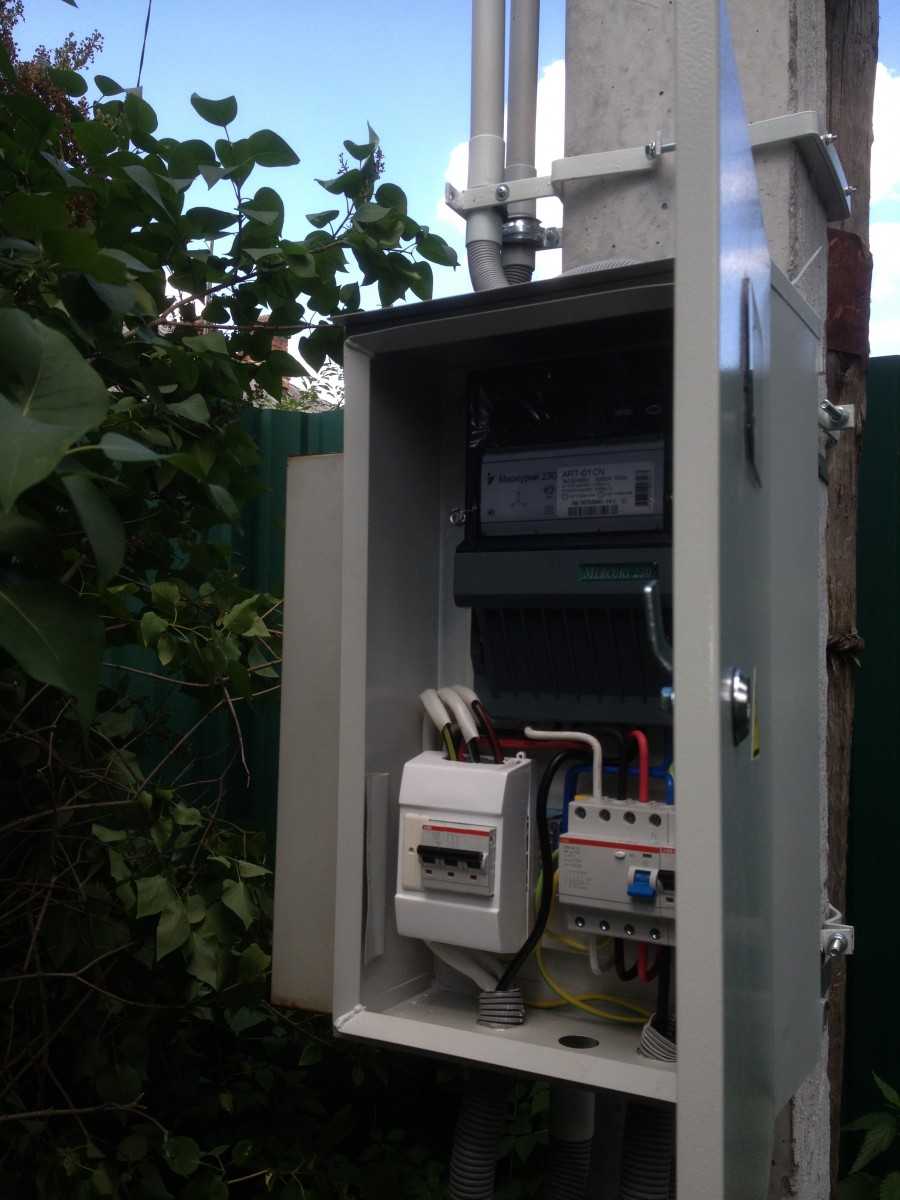

Установка счётчика
Монтируется энергомер посредством ДИН-рейки. Подключать устройство должен квалифицированный электрик со второй группой электробезопасности. Схема подключения к электросети 220 В следующая:
Схема непосредственного подключения счётчика
При подключении с использованием трех токовых трансформаторов, необходимо руководствоваться следующей схемой:
Схема подключения счётчика с помощью трёх трансформаторов тока
Если токовых трансформаторов два, подключение выполняется по такой схеме:
Схема подключения счётчика с помощью двух трансформаторов тока
Это надежное и многофункциональное устройство гарантирует точность измерения показателей и безаварийную работу в заявленный производителем срок при условии соблюдения правил монтажа, подключения и эксплуатации.
Технический паспорт счётчика Меркурий 231

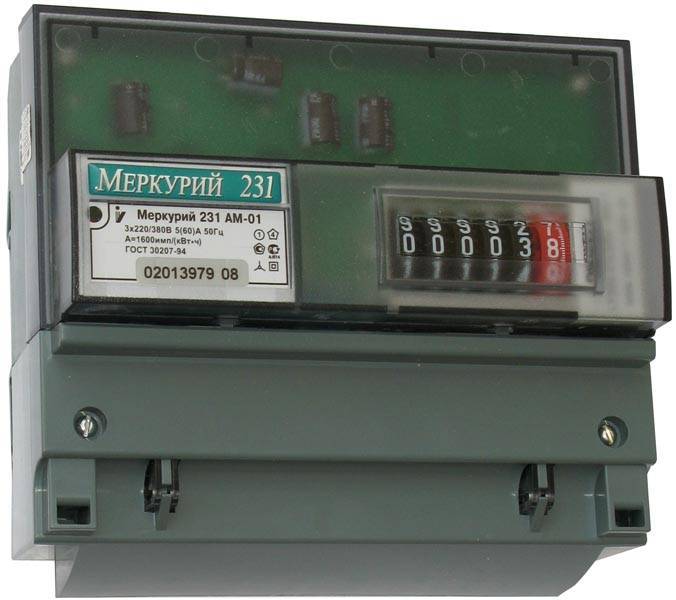

Меркурий 231 АM-01 счетчик электрической энергии трёхфазный однотарифный активной энергии. Цена 1 725,00 руб. В наличии на складе! Скидки! Доставка по РФ! Технические характеристики Меркурий 231 АM-01
Счетчики Меркурий 231 АM-01 предназначены для коммерческого учета активной электроэнергии в одном направлении в трёх- или четырёхпроводной сети переменного тока и работают как автономно, так и в составе АСКУЭ способной принимать учётную информацию в импульсах телеметрии.
Технические особенности счетчиков Меркурий 231 АM-01
- Учет электроэнергии в однотарифном режиме нарастающим итогом с момента ввода в эксплуатацию;
- Работа только в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей счётчика;
- В счетчиках применены электромеханическое отсчетное устройство и светодиодный индикатор наличия и потребления электрической энергии.
- Cтандартный телеметрический выход позволяет эксплуатировать счетчик в составе АСКУЭ, имеющей возможность приёма учётной информации в импульсах телеметрии;
- Малые габариты, крепление на DIN-рейку.
Основные технические характеристики электросчетчиков Меркурий 231 АM-01
| Наименование параметров | Величины |
| 1,0 | |
| Номинальное напряжение, В | 3*220/380 |
| 5(60) | |
| Максимальный ток в течении 0,5 с, А | |
| — для Iном=5А | 150 |
| Стартовый ток (чувствительность), А | |
| — для Iном(макс)=5(60)А, Uном=230В | 0,020 |
| Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более | 1,0 / 7,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Количество тарифов | 1 |
| Постоянная счетчика, имп/кВт | 1600 |
| Диапазон температур, °С | от — 40 до +55 |
| Межповерочный интервал, лет | 10 |
| Масса,кг | не более 0,8 |
| Габариты (длина, ширина, высота), мм | 142*157*65 |
| Гарантия производителя, лет | 3 |
В обозначении счётчиков
Меркурий 231 АМ-01
МЕРКУРИЙ – торговая марка счётчика 231 — серия счётчика А — активной энергии, M — электромеханическое отсчётное устройство.
Габаритный чертёж:
Меркурий 231 АМ — однотарифный трехфазный электросчетчик, которые ведет учет электроэнергии нарастающим итогом с момента ввода в эксплуатацию. Информация о расходе электричества показывается на 6 разрядном электромеханическом отсчетном механизме.
Межповерочный интервал данного прибора — 10 лет.

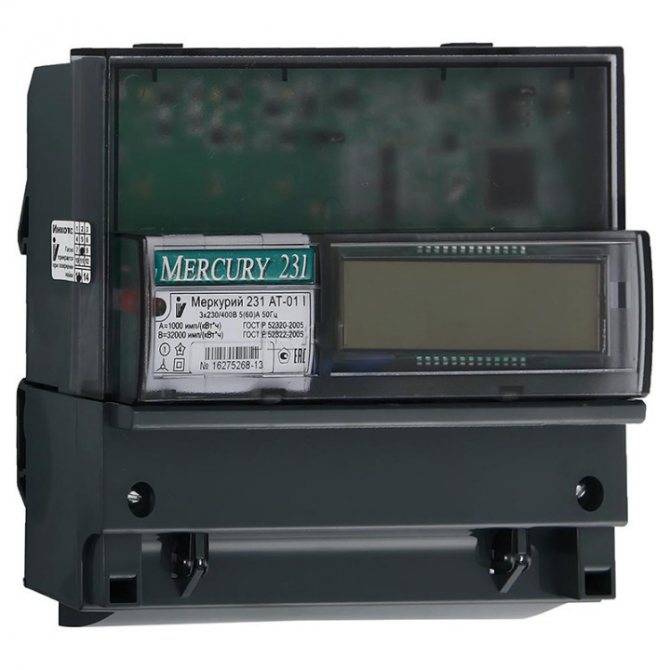

Меркурий 231 АТ— трехфазный счетчик электрической энергии, позволяет вести учет в многотарифном режиме.
Все данные выводятся на электронное табло. Меркурий 231 в двухтарифном режиме показывает расход электричества в дневное и в ночное время. Максимальное возможное использование тарифов — 4. Счетчик способен сохранять и выводит на жк дисплей информацию по расходам электроэнергии за текущие сутки, за прошлые сутки, помесячно за прошедший год. Так же на данной модели счетчика можно посмотреть частоту сети, напряжение и другие дополнительные данные.
Поверку для данной модели счетчика нужно проводить раз в 10 лет.
Срок службы Меркурий 231 — 30 лет, т.е в место замены счетчика мы можем пару раз проводить поверку.
Когда нужно проверять электрический счетчик
Сразу хочется отметить, что если вы встретили похожий признак, описанный выше, проверку нужно осуществлять незамедлительно. А вообще рекомендуется, примерно один раз в год проверять правильность его работы, только это позволит избежать серьезных проблем в последующем.
Основные причины:
- Вы заметили, что потребление электроэнергии сильно увеличилось или напротив упало. В такой ситуации вы рискуете получить штраф, стоит действовать незамедлительно.
- Если вы подключили новое оборудование, но расход совсем не изменился.
- И похожая ситуация, если вы перестали пользоваться определенными электроприборами, но расход никак не изменился.
Трехфазный электронный счетчик Меркурий-230
Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.
Особенности электросчетчика Меркурий-230
-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.
Технические характеристики электросчетчика
| Класс точности | 0,5(1,0); 1,0(2,0) |
| Номинальное напряжение, В | 3х57,7/100; 3х220/380 |
| Номинальная (максимальная) сила тока, А | 5(7,5), 5(50), 10(100) |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Чувствительность, Вт | 0,36 |
| Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки | 5000 16000 |
| Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА | 24 30 |
| Полная мощность, потребляемая цепью напряжения не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения не более, Вт | 0,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Тарификатор | Внешний или встроенный |
| Цифровой интерфейс CAN | + |
| Диапазон рабочих температур, ?С | от -20 до +55* |
| Масса счётчика не более, кг | 1,5 |
| Габаритные размеры (длина, ширина, высота), мм | 258х170х74 |
* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.
Модификации электросчетчика
| Модиф. | Класс точн. | Номи- нальное. напря- жение, В | Ном. (макс.) ток, (А) | Тарифи- катор, интерфейс, отсчетное устройство | Дополни- тельные функции |
| Измерение активной энергии в 1-м направлении | |||||
| 230А-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-02 | 1 | 3×220/380 | 10 (100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| Измерение активной и реактивной энергии в 1-м направлении | |||||
| 230AR-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-02 | 1 | 3×220/380 | 10(100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART1-00 | 0,5 | 3×57,7/100 | 5 (7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-03 | 1 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| Измерение активной и реактивной энергии в 2-х направлениях | |||||
| 230ART2-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
| 230ART2-03 | 0,5 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
Ресурсы, сроки службы электросчетчика
— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.

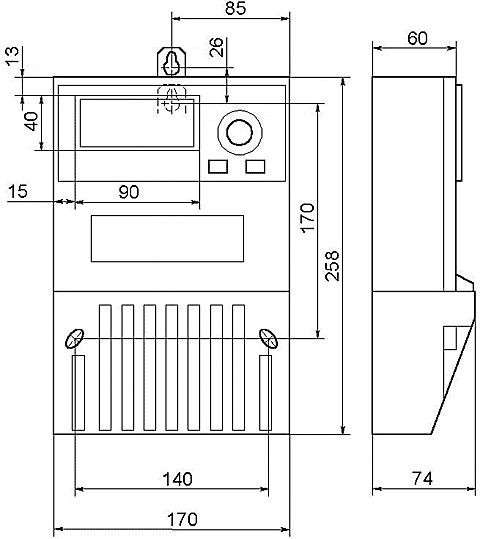

Габаритный чертеж электросчетчика Меркурий-230
Схема подключения

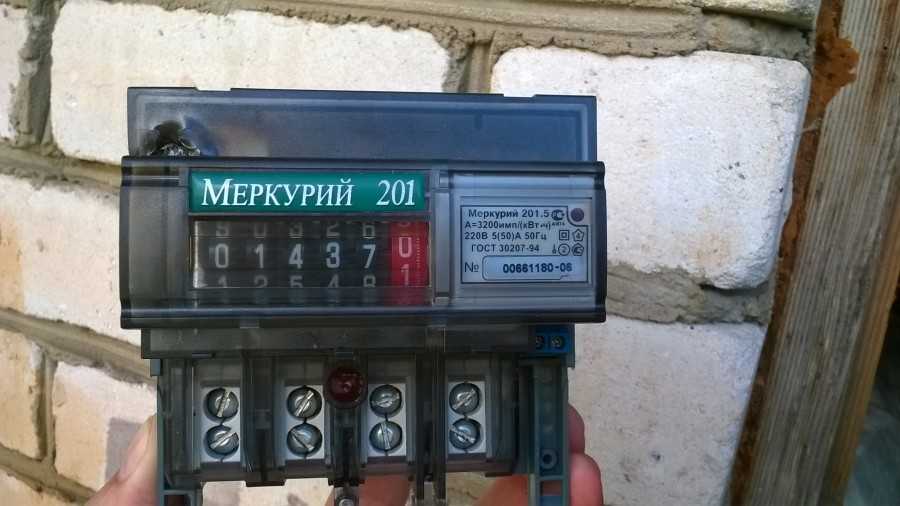

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения
Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом)
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика
Также нужно обращать внимание на соответствие по мощности и диаметру
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.
Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет
Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
Обзор трехфазного электросчетчика марки Меркурий 230
Обзор однофазного электрического счетчика Энергомера СЕ 101
Как правильно выбрать и какой лучше поставить электросчетчик в квартиру
Как поменять счетчик электроэнергии в квартире или частном доме?
Как правильно снять показания со счетчика электроэнергии?
Как выполняется пломбировка счетчиков электроэнергии — заявление, сколько стоит, штраф за снятие
Описание устройства

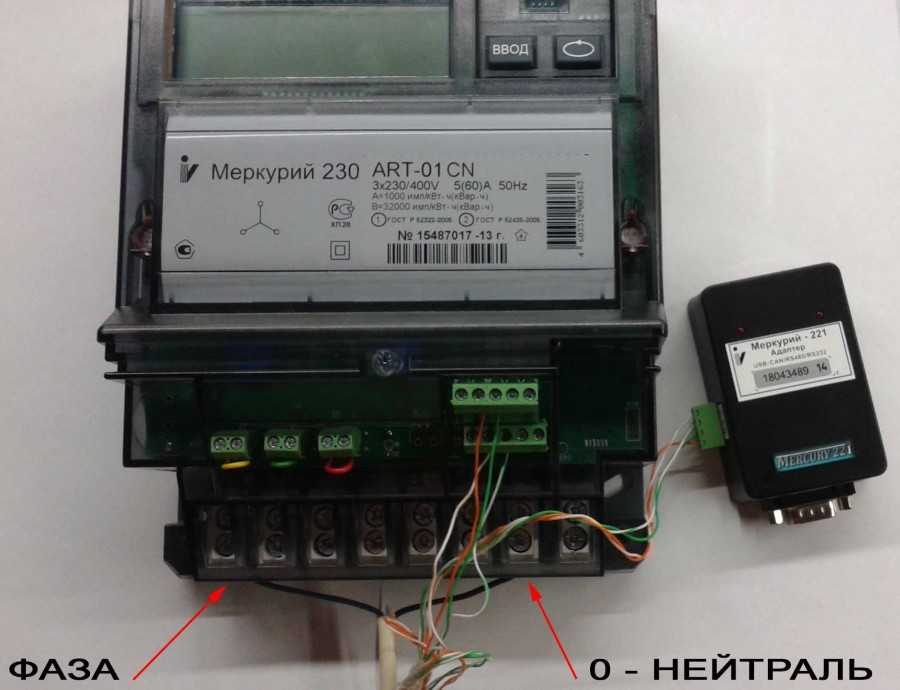

Прямоточный счетчик Меркурий 230 устанавливается для учета электроэнергии в трехпроводных и четырехпроводных сетях. Прибор можно подключать либо прямым, либо трансформаторным методом. Если к прибору подключить трансформатор, тогда можно будет учитывать электричество на объектах с высокой нагрузкой.
Прибор, обладающий тремя фазами, имеет жидкокристаллический дисплей. На этом экране появляются данные в киловатт-часах. Дисплей имеет 8 разрядов. 6 первых цифр показывают целые значения кВт/ч, 2 последние — знаки после запятой, сотые доли кВт/ч. Погрешность, которая имеется в показаниях данного прибора, составляет 1,0. Приборы устанавливают внутри помещения, где температура воздуха может быть -40…+55ºC.
Если прибор подключают через трансформатор, то можно измерить ток больше того, на который рассчитывается аппарат. Счетчики монтируют в бытовом и промышленном секторах. Бытовые приборы ставят в жилых домах. Промышленные приборы используются в промышленном секторе, на предприятиях, фабриках и заводах. Счетчики бывают индукционными и электронными. Электронные отличаются высоким сертификатом качества, являются более точными, они не имеют вращающихся деталей и осуществляют преобразование сигнала, который поступает с измерительных элементов.
Тайпит НЕВА 103 1S0 230V 5(60) A 5(60) А
Однофазный однотарифный прибор с механическим циферблатом. Предельный ток составляет 60 А, напряжение равно 220 В, класс точности первый. Установка быстрая и удобная – на Din-рейку. Дополнительно предусмотрены защелки, в процессе эксплуатации не ломаются.
Габариты Тайпит НЕВА 103 скромные, что, конечно, плюс, в состав циферблата входит 7 достаточно крупных цифр. Показания не сохраняются, что, конечно, неудобно при сбоях в сети. Если показания будут сбиты, во время опломбировки расчеты выполнят по средним показателям. Максимальная наработка в среднем 280 000 часов. Гарантийный срок с даты создания 7 лет. Средний срок службы обещенный производителем 30 лет.
Прибор учета электрической энергии Меркурий 230
Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.
Описание и технические характеристики счетчика Меркурий 230
Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.
Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.
Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.
Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:
- хранение данных;
- передачу данных;
- ведение журнала измерений;
- вывод на экран информации за различные промежутки времени и по различным тарифам.
Меркурий 230
Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.
Снятие показаний со счетчика Меркурий 230
Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.
Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.
В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.
Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:
- Т1 – пиковая зона;
- Т2 – ночная зона;
- Т3 – полупиковая зона.
Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.
Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика
Как подключить счетчик Меркурий 230
Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.
Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.
Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.
В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.
Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.
