Элеваторный узел системы отопления: схемы, принципы работы и проверки

Возможные неисправности

Работа узла может нарушаться из-за засорения грязевика или поломки датчиков, манометров

Сам элеватор – устройство надежное, работающее в стабильном режиме. Единственной его неисправностью может быть повреждение сопла, так как перегретая вода является достаточно агрессивным агентом.

Неисправности могут быть в окружающем оборудовании:

засорение грязевика;
поломка задвижки;
некорректная работа датчиков.

Нарушения в работе элеватора и оборудования узла проявляются как колебания температуры теплоносителя и решаются ревизией устройства, заменой сопла, прочисткой грязевика или ремонтом задвижек.

Проверка состояния элеваторного узла системы отопления

Такое обследование имеет четкую последовательность:

— проверка целостности труб;

— сверка показаний по приборам контроля (манометрам и термометрам);

— проверка потерь давления (внутреннего сопротивления системы отопления);

— расчет коэффициента смешения.

После выполнения обследования, оборудование опечатывается с зафиксированными настройками, во избежание несанкционированных вмешательств.

Неоспоримым преимуществом элеваторной системы является простота эксплуатации. Поскольку она не нуждается в круглосуточном контролировании, то вполне достаточно проводить плановые осмотры. Хотя, хотел бы добавить, что сам я не являюсь сторонником элеваторной схемы системы отопления, а особенно схемы с механическим элеватором. Она не современна, и досталась «в нагрузку» от прошлых времен. Тогда, лет 30 — 50 назад, монтаж таких схем отопления был вполне обоснован и оправдан. Но много воды утекло с тех пор.

Элеваторный узел отопления — что это такое? Схема и принцип работы

Никто не будет спорить, что система отопления является одной из наиболее важных систем жизнеобеспечения любого жилья, как частного дома, так и квартиры.

Если говорить о квартирах, то в них зачастую преобладает централизованное отопление, в частных же домах чаще всего встречаются автономные системы отопления. В любом случае устройство отопительной системы требует пристального внимания.

Например, в этой статье мы поговорим о таком важном элементе, как элеваторный узел отопления, о предназначении которого известно далеко не всем. Давайте разбираться

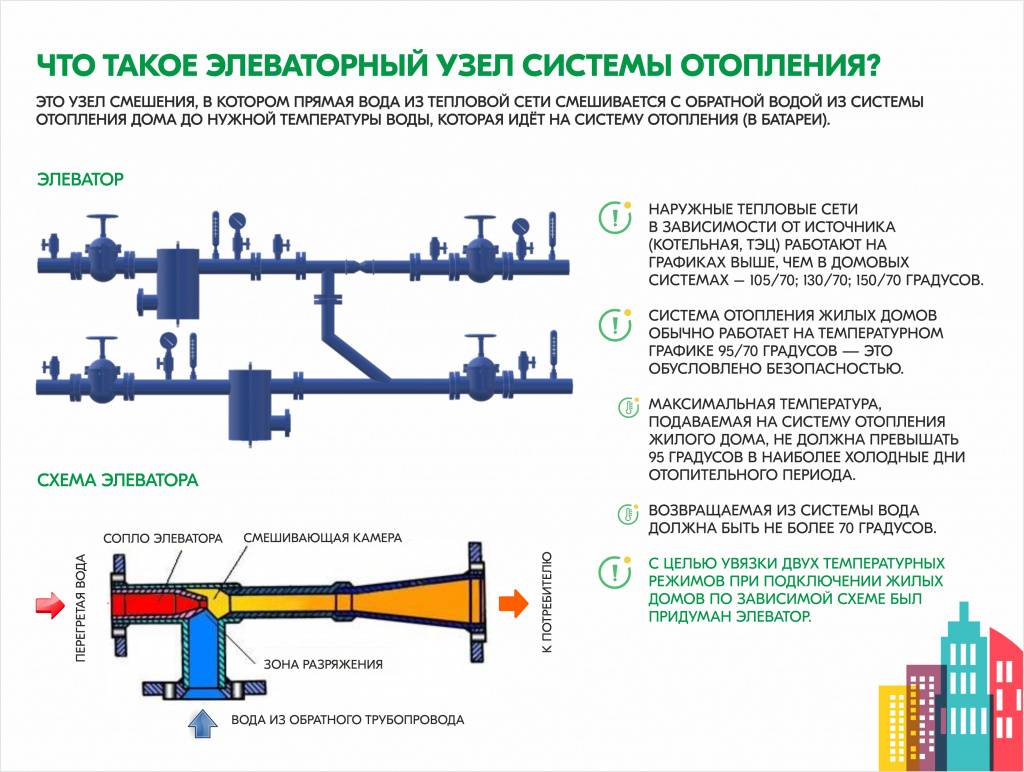

Что такое элеваторный узел отопления и для чего он используется?

Для того чтоб наглядно понять устройство и предназначение элеваторного узла можно зайти в обычный подвал многоэтажного дома. Там, среди остальных элементов теплового узла и можно найти нужную деталь.

Элеваторный узел отопления

Рассмотрим принципиальную схему подачи теплоносителя в систему отопления жилого дома. Горячая вода подается по трубопроводам к дому. Стоит отметить, что трубопроводов всего два, из которых:

1- подающий (подводит горячую воду к дому);
2- обратный (осуществляет отвод теплоносителя, отдавшего тепло, обратно в котельную);

Нагретая до определенной температуры воды из тепловой камеры попадает в подвал здания, где на вход в тепловой узел на трубопроводах установлена запорная арматура. Раньше в качестве запорной арматуры повсеместно устанавливались задвижки, теперь их постепенно вытесняют шаровые краны, изготовленные из стали. Дальнейший путь теплоносителя зависит от его температуры.

В нашей стране котельные работают по трем основным тепловым режимам:

95(90)/70 0С;
130/70 0С;
150/70 0С;

Если вода в подающем трубопроводе нагрета не более чем до 95 0С, то она просто распределяется по системе отопления при помощи коллектора, оснащенного регулировочными устройствами (балансировочными кранами).

В том случае, если температура теплоносителя выше 95 0С, то согласно действующим нормам такую воду нельзя подавать в отопительную систему. Нужно ее охладить. Именно здесь и вступает в работу элеваторный узел.

Стоит отметить, что элеваторный узел отопления является наиболее дешевым и простым способом охлаждения теплоносителя.

Принцип работы элеваторного узла отопления и схема

С помощью элеватора температура перегретой воды опускается до расчетной, после чего подготовленный теплоноситель направляется в приборы отопления. Принцип работы элеваторного узла основан на смешивании в нем перегретого теплоносителя из подающего трубопровода с остывшей водой из обратной трубы.

Приведенная ниже схема элеваторного узла наглядно показывает, что элеватор выполняет сразу 2 функции, что позволяет повысить общую эффективность функционирования системы отопления:

Работает в качестве циркуляционного насоса;
Выполняет функцию смешивания;

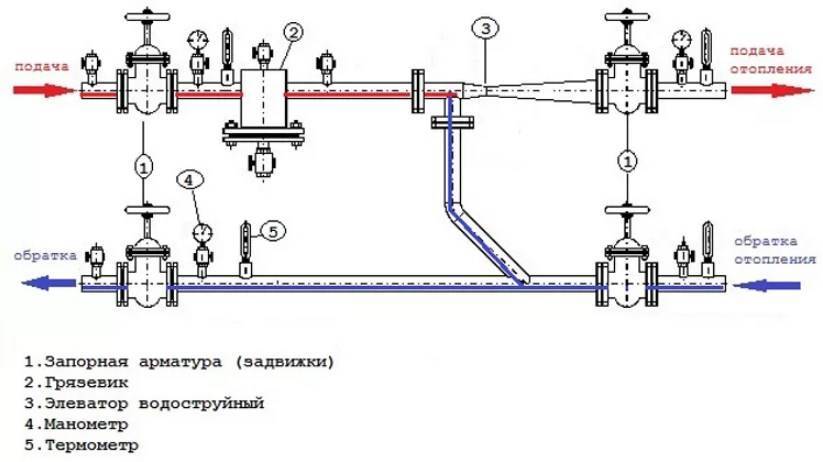

Схема элеваторного узла

Преимущество элеватора в его несложном устройстве и, несмотря на это, в высокой эффективности. Стоимость его невысока. Для работы ему не требуется подключения электрического тока.

Стоит упомянуть и недостатки этого элемента:

Отсутствует возможность регулирования температуры воды на выходе;
Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла.

Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Из чего состоит элеваторный узел

Струйный элеватор;
Сопло;
Камера разрешения;

Кроме того в состав элеваторного узла входит так называемая «обвязка элеватора», состоящая из контрольных манометров, термометров, запорной арматуры.

В последнее время появились элеваторы, оснащенные электроприводом для регулирования диаметра сопла. Такой элеватор позволяет автоматически регулировать температуру теплоносителя, поступающего в систему отопления.

Однако пока такие модели не получают широкого распространения ввиду невысокой степени надежности.

Клапан трехходовой

При необходимости разделить поток теплоносителя между двумя потребителями применяется клапан трехходовой для отопления, который может работать в двух режимах:

постоянный режим;
переменный гидрорежим.

Трехходовой кран устанавливается в тех местах контура отопления, где может возникнуть необходимость разделить или полностью перекрыть поток воды. Материал крана – сталь, чугун или латунь. Внутри крана находится запорное устройство, которое может быть шаровым, цилиндрическим или конусным. Кран напоминает тройник и в зависимости от подключения трехходовой клапан на системе отопления может работать как смеситель. Пропорции смешивания можно менять в широких пределах.

Применяется шаровой кран в основном для:

регулировки температуры теплых полов;
регулировки температуры батарей;
распределения теплоносителя на два направления.

Существуют два типа трехходовых кранов – запорные и регулировочные. В принципе они практически равнозначны, но запорными трехходовыми кранами труднее плавно регулировать температуру.

Как залить воду в открытую и закрытую систему отопления?
Популярный напольный газовый котел российского производства
Как грамотно спустить воздух из радиатора отопления?
Расширительный бачок для отопления закрытого типа: устройство и принцип действия
Газовый двухконтурный настенный котёл Навьен: коды ошибок при неисправности

Рекомендуем к прочтению

Расширительный бачок для отопления закрытого типа: устройство и принцип действия Запорная арматура на отопление: виды и характеристики Коллектор отопления: устройство оборудования и особенности монтажа Расширительный бак для отопления: типы и популярные виды

Копирование материалов сайта запрещено. Любое нарушение авторских прав влечет за собой юридическую ответственность. Контакты

Сферы применения и предназначение

Разобравшись со схемой теплоузла отопления, можно переходить непосредственно к монтажным работам. Как известно, такие установки зачастую используются в многоквартирных помещениях, которые подключены к общей коммунальной отопительной системе.

Тепловые узлы предназначаются для таких задач:

Проверки и изменения рабочих свойств теплоносителя и теплового потенциала.
Мониторинга текущего состояния систем отопления.
Мониторинга и записи основных показателей теплоносителя — текущей температуры, давления и объема.
Проведения денежных расчетов и составления оптимального плана расходов энергии.

Обустраивая отопительную систему в помещении, нужно понимать, что центральное отопление требует определенных затрат. Если речь идет о многоквартирном здании, то все расходы разделяются на жильцов. Но иногда они бывают неоправданными из-за недобросовестного отношения управляющих компаний и неправильной установки деталей системы.

И чтобы предотвратить существенный финансовый ущерб, важно заранее установить высокоэффективный тепловой узел частного дома, который будет автоматически регулировать любые изменения и подбирать оптимальное соотношение температуры теплоносителя. Только грамотная проверка оборудования и правильное обслуживание позволят обустроить эффективную систему отопления, которая прослужит долгие годы без сбоев

Принцип работы

Рассматривая схему элеватора отопления нельзя не отметить схожесть готового оборудования с водными насосами. Причем для работы не нужно получение энергии из других систем.

По внешнему виду основная часть устройства напоминает гидравлический тройник, который установлен на обратном контуре отопительной системы. Через обычный тройник тепловой носитель спокойно бы проходил в обратку, минуя батареи. Эта схема теплового узла являлась бы нецелесообразной.

В стандартной схеме отопительного элеватора находятся следующие элементы:

Предварительная камера и труба подачи теплового носителя с установленным в конце соплом определенного диаметра. Через него циркулирует вода из обратного контура.
На выходе установлен диффузор, который предназначен для подачи теплоносителя пользователям.

На сегодняшний день можно встретить узлы, в которых размер сопла регулируется электрическим приводом. За счет этого можно автоматически настраивать требуемую температуру циркулирующей воды.

Выбор схемы отопительного узла с электрическим приводом делается с учетом того, чтобы была возможность менять коэффициент смешения теплового носителя в диапазоне 3-6 ед. Это невозможно выполнить в элеваторах, где не меняется сечение сопла

Таким образом, узлы с регулируемым соплом позволяют значительно снизить затраты на отопление, что немаловажно для многоэтажных домов с центральными счетчиками

Схема теплоузла

Если в системе отопления используется схема теплоузла многоквартирного дома, то ее качественную работу можно организовать лишь при условии, что рабочее давление между обраткой и подающим контуром будет выше расчетного гидравлического сопротивления.

Схема работы элеватора в тепловом узле следующая:

горячий тепловой носитель подается по центральному трубопроводу в сопло;
циркулируя по трубам небольшого диаметра, теплоноситель начинает увеличивать скорость;
причем появляется разряженная зона;
появившийся вакуум «подсасывает» воду из обратного контура;
турбулентные водяные потоки через диффузор переходят к выходу.

Принцип работы элеваторного узла

Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.

Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.

Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.

Например, при температурном графике 130/70:

при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
при 0 градусов 76 градусов;
при -22 градуса 115 градусов;

Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .

Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.

Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).

Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.

Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.

Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.

Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.

Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб

Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем

Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.

Расчет элеватора отопления

Следует отметить, что расчет водоструйного насоса, коим является элеватор, считается довольно громоздким, мы постараемся подать его в доступной форме. Итак, для подбора агрегата нам важны две главных характеристики элеваторов – внутренний размер смесительной камеры и проходной диаметр сопла. Размер камеры определяется по формуле:

Температуры и расход воды, показанные на фиг. 5, типичны для испарительного конденсатора, подаваемого в систему охлаждения или кондиционирования воздуха при заданной расчетной температуре влажного колба с аммиаком или галогенуглеводородным хладагентом. Эти условия приводят к экономичному выбору испарительного конденсатора. Однако более низкая температура конденсации и более низкий расход энергии компрессора могут быть получены с большим конденсатором при такой же температуре влажного термометра.

Испарительный конденсатор обладает рядом важных преимуществ по сравнению с другими системами конденсации. Испарительный конденсатор объединяет градирню, поверхность конденсатора, циркуляционный насос и водопровод в одном собранном оборудовании. Первоначальная экономия затрат. . Испарительные конденсаторы требуют только около 50% площади плана установки с воздушным охлаждением сопоставимого размера.

dr – искомый диаметр, см;
Gпр – приведенное количество смешанной воды, т/ч.

В свою очередь, приведенный расход вычисляется таким образом:

Принцип работы устройства

Вся вода в конденсаторном бассейне сливается с внутренним отстойником всякий раз, когда рециркуляционный насос не работает. Внутренний дистанционный отстойник должен иметь размеры, чтобы обеспечить рабочую всасывающую головку для насоса и объем выброса выше этого рабочего уровня, чтобы удерживать всю воду, которая будет сливаться, когда насос выключится. Это включает воду в суспензии в конденсаторе и воду в бассейне конденсатора во время нормальной работы, а также в трубопроводах между конденсатором и отстойником.

В этой формуле:

τсм – температура смеси, идущей на отопление, °С;
τ20 – температура остывшего теплоносителя в обратке, °С;
h2 – сопротивление отопительной системы, м. вод. ст.;
Q – потребный расход тепла, ккал/ч.

Чтобы подобрать элеваторный узел системы отопления по размеру сопла, надо его рассчитать по формуле:

Видео: не простой коллекторный узел

Рециркуляционные водяные насосы для удаленных отстойников должны быть выбраны для требуемого потока на общей головке, которая включает вертикальный подъем, трение трубы плюс заданное давление, требуемое на впускном коллекторе системы распределения воды. Балансирующий клапан всегда должен устанавливаться в нагнетательной линии из насоса, чтобы обеспечить регулирование потока в конденсатор.

Иногда из-за расположения конденсатора или ограниченного пространства приложение удаленного отстойника может быть непрактичным. В таких случаях электрические электронагреватели или паровые катушки могут быть установлены в бассейне конденсатора для предотвращения замерзания при низких температурах окружающей среды, когда конденсатор полностью холост. Кроме того, линия всасывания насоса, насоса и выхлопная труба насоса должны быть проложены с помощью нагревательной ленты и изолированы.

dr – диаметр смесительной камеры, см;
Gпр – приведенный расход смешанной воды, т/ч;
u – безразмерный коэффициент инжекции (смешивания).

Первые 2 параметра уже известны, остается только отыскать значение коэффициента смешивания:

В этой формуле:

τ1 – температура перегретого теплоносителя на входе в элеватор;
τсм, τ20 – то же, что и в предыдущих формулах.

Опираясь на полученные результаты, осуществляется подбор агрегата по двум основным характеристикам. Стандартные размеры элеваторов обозначены номерами от 1 до 7, принимать надо тот, что ближе всего к расчетным параметрам.

Принцип работы элеваторного узла отопления и схема

Работает в качестве циркуляционного насоса;
Выполняет функцию смешивания;

Схема элеваторного узла

Стоит упомянуть и недостатки этого элемента:

Отсутствует возможность регулирования температуры воды на выходе;
Перепад давления между подающим и обратным трубопроводом не должен выходить из диапазона 0,8-2 Бар;
Только точный расчет каждой детали элеватора гарантирует его эффективную работу;

На сегодняшний день элеваторы все еще широко используются в тепловых узлах жилых домов, так как эффективность их работы не зависит от изменений тепловых и гидравлических режимов в тепловых сетях. Кроме того элеваторный узел не требует постоянного присмотра, а для его регулировки достаточно правильно подобрать диаметр сопла. Стоит помнить, что весь подбор элементов элеваторного узла стоит доверять только специалистам, имеющим соответствующие разрешения.

Схема элеватора

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

Грязеуловители — ведь вода из трубы поступает не совсем чистая.
Сетчато-магнитные фильтры — узел должен обеспечить определенную чистоту теплоносителя, чтобы не забивались батареи и трубы.

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно

И что важно — никакой электроэнергии

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1

Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности

Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше

Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Схема включения регулируемого элеватора водоструйного типа

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.

Читайте далее:

Разбираемся, что такое байпас в системе отопления

Для чего нужен коллектор в системе отопления?

По каким причинам падает давление в системе отопления частного дома?

Система отопления с байпасом для частного дома

Для чего нужен предохранительный клапан системы отопления

Устройство и принцип работы элеватора отопления

В точке входа трубопровода тепловых сетей, обычно в подвале, в глаза бросается узел, который соединяет трубы подачи и «обратки». Это элеватор — смесительный узел для отопления дома. Изготовляется элеватор в виде чугунной или стальной конструкции снабженной тремя фланцами. Это обычный элеватор отопления принцип работы его основан на законах физики. Внутри элеватора находится сопло, приемная камера, смесительная горловина и диффузор. Приемная камера соединяется с «обраткой» с помощью фланца.

Перегретая вода поступает на вход элеватора и проходит в сопло. Вследствие сужения сопла скорость потока увеличивается, а давление уменьшается (закон Бернулли). В область пониженного давления подсасывается вода из «обратки» и смешивается в смесительной камере элеватора. Вода уменьшает температуру до нужного уровня и одновременно уменьшается давление. Элеватор работает одновременно как циркуляционный насос и смеситель. Таков вкратце принцип работы элеватора в системе отопления здания или сооружения.

Схема теплового узла

Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома. Элеватор – основной элемент теплового узла, нуждается в обвязке. Регулировочное оборудование чувствительно к загрязнениям, поэтому в обвязку входят грязевые фильтры, которые подключаются к «подаче» и «обратке».

В обвязку элеватора входят:

грязевые фильтры;
манометры (на входе и выходе);
термодатчики (термометры на входе элеватора, на выходе и на «обратке»);
задвижки (для проведения профилактических или аварийных работ).

Это самый простой вариант схемы для регулировки температуры теплоносителя, но она часто используется как базовое устройство теплового узла. Базовый узел элеваторный отопления любых зданий и сооружений, обеспечивает регулировку температуры и давления теплоносителя в контуре.

Преимущества его применения для отопления больших объектов, домов и высоток:

безотказность, благодаря простоте конструкции;
низкая цена монтажа и комплектующих деталей;
абсолютная энергонезависимость;
существенная экономия потребления теплоносителя до 30%.

Но при наличии бесспорных преимуществ использования элеватора для систем отопления следует отметить и недостатки применения этого прибора:

расчет делается индивидуально для каждой системы;
нужен обязательный перепад давления в системе отопления объекта;
если элеватор нерегулируемый, то невозможно изменить параметры контура отопления.

Элеватор с автоматической регулировкой

В настоящее время созданы конструкции элеваторов, в которых при помощи электронной регулировки можно изменять сечение сопла. В таком элеваторе имеется механизм, который перемещает дроссельную иглу. Она меняет просвет сопла и в результате меняется расход теплоносителя. Изменение просвета меняет скорость движения воды. В результате изменяется коэффициент смешивания горячей воды и воды из «обратки», чем достигается изменение температуры теплоносителя в «подаче». Теперь понятно, зачем в системе отопления нужно давление воды.

Элеватор регулирует подачу и давление теплоносителя, а его давление движет поток в контуре отопления.
