Эмаль КО-811: технические характеристики

Советы по нанесению

Краски с применением кремнийорганических соединений наносят на окрашиваемую поверхность с соблюдением технологии малярных работ:

Подготовка поверхности. Если поверхность металлическая, необходимо удалить грязь, пыль и ржавчину. После удаления приступают к обезжириванию поверхности растворителями. Поверхность очищают либо вручную, либо механическим методом.

После нанесения грунтовочной смеси необходимо дать поверхности полностью высохнуть, так как кремнийорганической краской нельзя покрывать влажную поверхность.

Подготовка красящих составов перед нанесением. Кремнийорганические составы продаются уже в готовом к использованию виде. Но если по каким-то причинам смесь оказалась слишком густой, ее разводят толуолом и ксилолом, после чего тщательно перемешивают раствор.

Наиболее важным параметром, который необходимо контролировать при нанесении эмали на поверхность, считается толщина образуемой пленки. Самый оптимальный вариант – 40-50 микрон. Для быстрого высыхания специалисты советуют использовать обдув или инфракрасные обогреватели.

Советы по использованию кремнийорганической эмали найдете в следующем видео.

Подготовка поверхности под окраску

Окрашиваемая поверхность предварительно должна быть очищена от механических загрязнений, водорастворимых солей, жиров, масел. Обезжиривание производится ветошью, смоченной сольвентом, ксилолом, ацетоном или другими ароматическими растворителями. Поверхность перед окрашиванием должна быть сухой и чистой.

Очистка от ржавчины, окалины, остатков старой краски производится ручным или механическим способом до St 3 или дробеструйным (пескоструйным) методом до степени SA2 — SA2,5 по международному стандарту ISO 8501-1:1988. Такая очистка дает требуемую термостойкость и адгезию.

В случае, если ранее нанесенное покрытие прочное, без коррозионных повреждений и процент его разрушения менее 20, необходимо использовать частичную обработку (в местах отсутствия покрытия, захватывая прилегающие к ним участки на 15-20 см по периметру).

В случае если старое (ранее нанесенное) покрытие имеет толщину более 0,5 мкм или оно разрушилось более чем на 20% перед окраской такое покрытие должно быть удалено полностью.

Малярные работы

Для отделки фасадов зданий применяют различные кремнийорганические эмали (например, КО-174, «силал-80»).

Эмаль КО-174 представляет собой суспензию пигментов и наполнителей в кремнийорганическом лаке КО-85, разбавленном растворителем (смесью бутилацетата, ацетона, ксилола и толуола). Твердеет эмаль в результате испарения растворителя. После высыхания образует однородную полуматовую пленку. Цвет высохшей пленки должен соответствовать эталону.

Вязкость эмали по вискозиметру ВЗ-1 (сопло 2,5 мм) при температуре 20°С — 25—40с, содержание сухого остатка — 28% (не менее). Время высыхания при температуре 18—25°С (не более) — 2 ч. Прочность пленки при изгибе по шкале гибкости не более 3 мм; твердость по маятниковому прибору — 0,32 (не менее).

Эмаль обладает хорошей адгезией к бетону, а покрытие из нее — высокой прочностью, водонепроницаемостью и долговечностью и выдерживает более 200 циклов переменных воздействий положительных и отрицательных температур, увлажнения и облучения в климатических камерах. Эмаль изготовляют различных цветов (белого, желтого, кремового, голубого, розового) на химических заводах и доставляют на строительные объекты в готовом к употреблению виде.

Загустевшую эмаль разбавляют разжижителем Р-5 (смесь 30% бутилацетата, 30% ацетона и 40% ксилола) до рабочей вязкости 25—35 с (по ВЗ-1) и тщательно перемешивают.

Перед нанесением эмали фасад очищают от пятен, грязи, пыли, непрочной пленки металлическими щетками, стальным скребком или шпателем, сглаживают недостаточно тщательно офактуренные бетонные поверхности, удаляя с них зерна песка и следы затирки лещадью или торцом сухого бруска из древесины хвойных пород. Затем обдувают сжатым воздухом или обрабатывают пылесосами. Обязательно проверяют влажность бетона, которая не должна превышать 8%.

Наносят эмаль за два-три раза кистями, малярными валиками или краскораспылителями (рис. 97), каждый последующий слой через 1—2 ч после нанесения предыдущего. Для улучшения декоративных свойств на полностью высохшее эмалевое покрытие дают набрызг этой же эмали другого цвета.

Рис. 97. Окраска фасада кремнийорганической эмалью КО-174 краскораспылителем с люльки

На окрашенных поверхностях не допускаются пятна, отлипы, морщины, потеки, пропуски и просвечивание нижележащих слоев эмали.

Эмали токсичны, поэтому их применяют только для наружных работ при температуре ниже 4°С. При длительном воздействии на дыхательные пути эмали оказывают наркотическое действие и раздражают слизистую оболочку, поэтому рабочие должны пройти инструктаж о правилах техники безопасности при работе с эмалями, а технический персонал строительного объекта должен следить за строгим их соблюдением.

Дефекты на поверхности, окрашенной кремнийорганической эмалью, причины их возникновения и способы устранения в основном такие же, как и для перхлорвиниловых окрасок.

Краска «силал-80» представляет собой суспензию пигментов и наполнителей в смеси силиконового и алкидно-стирольного лаков и предназначена для декоративной и защитной отделки наружных элементов зданий, сооружений и конструкций из бетона, кирпича, асбестоцемента и оштукатуренных поверхностей. Может быть использована при отделке новых поверхностей и при ремонте зданий. Ее можно наносить на поверхности, ранее окрашенные перхлорвиниловыми кремнийорганическими красками, импортными составами типа «Фасадекс», «Колофас» и др.

Состав краски (% по массе): лак «силикон 1» (полиметилфенилсилоксан) — 9,26; алкидно-стирольный лак — 20,4; двуокись титана — 20,3; мел — 39,34; модифицированный аэросил — 0,2; диоктилфталат — 1,2; ксилол — 9,3.

Перед окраской бетонные поверхности подготавливают: заделывают трещины, раковины составом, приготовленным по следующему рецепту: краска «силал-80», мел, песок — по 20, акрилатные олигомеры — 10, цемент — 30.

Состав готовят в лопастной мешалке: последовательно загружают краску, акрилатные олигомеры и наполнители; все перемешивают в течение 25—30 мин до получения однородной массы вязкостью 14—16 см (по стандартному конусу).

Краску наносят кистью, валиком и краскораспылителями за два раза. Для первого грунтовочного слоя краску разбавляют ксилолом до вязкости 40—50 с (по ВЗ-4), после высыхания грунтовочного слоя красят составом вязкостью 60—100 с (кистью или валиком) или 50—60с (распылителем).

Характеристика краски «силал-80»: вязкость (по ВЗ-4) при температуре 20°С — не менее 50 с; степень перетира — не более 70 мкм; время высыхания при (20±0,5)°С — не более 20 ч; укрывистость — не более 120—180 г/м2.

Материал КО-814

Данную краску рекомендуется применять на металлическом оборудовании, нефте- и газопроводах, печах для отходов, выхлопной системе автомобилей и прочей технике. Ее свойства позволяют защищать поверхности от действия высоких температур – до +500 градусов.

Описание

Кроме предохранения от повышенных температур, материал КО-814 защитит от влияния холода (до -50 градусов). Это – термостойкая кремнийорганическая эмаль, которая также отличается высокой влаго-, соле-, бензо-, маслостойкостью. Средство является двухкомпонентным. Согласно сертификату соответствия и ГОСТу, оно реализуется как пудра ПАП-2 (алюминиевая) и лак-полуфабрикат КО-85. Компоненты соединяются в пропорции 5:100.

Характеристики

В описании параметров материала следует отметить такие:

• внешний вид пленки – серебристая, гладкая, однородная;
• вязкость по вискозиметру ВЗ-4 при температуре +20 градусов – 12-18 с;
• время сушки при температуре +20 градусов – 2 часа, окончательная полимеризация – через 72 часа;
• прочность покрытия по прибору У-1 – 50 см;
• стойкость к действию воды при +20 градусах – 24 часа;
• стойкость к действию бензина при +20 градусах – 24 часа;
• расход – 100-120 г/кв. м;
• количество слоев – 1-2;
• толщина слоя – 20-40 мкм.

Предварительные работы с поверхностью и средством

После очистки от любых загрязнителей (ржавчины, соли, жира, грязи), а также от остатков старого покрытия делают обезжиривание ксилолом, толуолом. Для изготовления эмали соединяют 100 частей лака и 5 частей алюминиевой пудры. Перемешивают до однородности, выдерживают 10 минут, пока не прекратится выход воздуха. Использовать средство надо в течение 8 часов.

Описание

КО-811 представляет собой кремнийорганический лакокрасочный материал, который изготавливается из кремнийорганического лака, к которому добавляются разные пигменты. Оттенок подбирается в зависимости от того, в какой цвет нужно окрасить эмаль. Производят два вида данной краски – КО-811 и эмаль КО-811К. Первый из них может иметь следующий цвет:

•  красный;
•  черный;
•  зеленый.

КО-811 К – это эмаль, которая обогащена стабилизирующими компонентами, она изготавливается в широкой цветовой гамме. Потребитель может выбрать краску белого, синего, оливкового, красного, голубого, стального, коричневого или желтого оттенка.

Эта жаростойкая эмаль в течение всего эксплуатационного срока сохраняет свой внешний вид практически неизменным, краска имеет хорошую атмосфероустойчивость и влагостойкость. Согласно сертификату соответствия эмали КО-811 К и ГОСТу, данный лакокрасочный материал реализуется как лак полуфабрикатный и стабилизатор. Эти компоненты необходимо смешать между собой перед применением в пропорции 100 к 6, если используется раствор белого цвета, а для всех остальных цветов пропорция должна составлять 100 к 7.

Очищение поверхностей из металла

Подготовка основания для покраски имеет решающее значение для полноценной адгезии с эмалью.

Она включает два основных этапа:

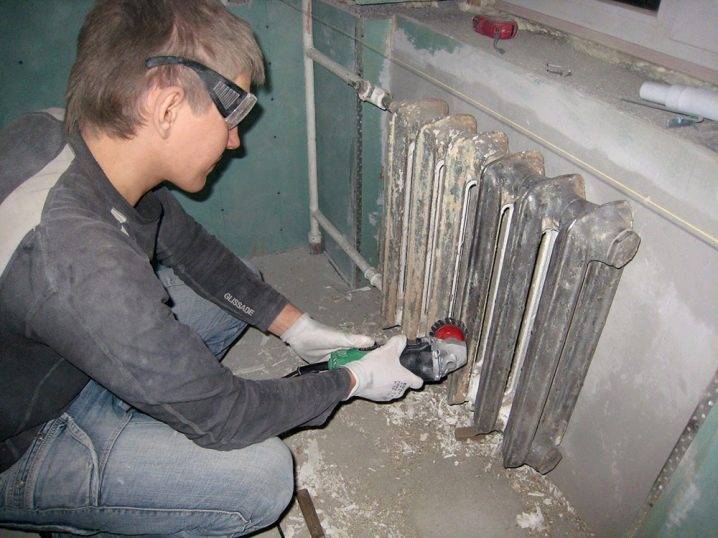

• Очищение, когда удаляются загрязнения, остатки старой краски, жирные пятна, окалина и ржавчина. Делается это механическим или ручным методом либо с помощью специального приспособления – дробеструйной камеры. Механическое очищение предусматривает степень «SA2 – SA2,5» или «St 3». Возможно применение средства для преобразования ржавчины.
• Обезжиривание производится ксилолом, сольвентом, ацетоном с применением ветоши. Желательно это делать перед началом покраски, не позже чем через сутки при внутренних работах. При наружных работах должно пройти минимум шесть часов.

Допускается частичная обработка металла при общем хорошем состоянии. Главное, чтобы перед нанесением эмали основание было чистым, сухим и имело типичный металлический блеск.

Правила безопасности

Все работы с эмалью нужно проводить в респираторе и резиновых перчатках

Если смесь попадет на кожу рук или лица, их немедленно важно промыть водой с мылом. Если окрашивание проводится в помещении, то нужно организовать качественное проветривание

Нанесение краски на улице нужно выполнять на открытых площадках.

КО-811 – это пожароопасный, легко воспламеняемый материал, поэтому во время работы с ним нельзя курить, окрашивать поверхности рядом с открытым огнем или нагревательными приборами. В рабочей области должны быть средства тушения пожара. Хранить эмаль необходимо в сухом, темном помещении, вдалеке от нагревательных приборов и солнечных лучей.

Сферы применения

Обе кремнийорганические эмали, КО-811 и КО-811К предназначаются для защиты от появления ржавчины и коррозии железных, стальных, титановых и алюминиевых поверхностей, находящихся при очень высокой температуре, максимум +400 градусов. Кроме того, окрашенные поверхности могут эксплуатироваться при очень низкой температуре, до -60 градусов.

Эмаль КО-811 имеет высокий показатель термостойкости, устойчивости к бензину, маслу, высокой влажности, способна переносить атмосферные перепады. Благодаря таким свойствам раствор используется для окрашивания металлических покрытий как внутри помещений, так и на улице. Эмаль применяется для защиты печей, тепловых сетей, нефтепроводов, и любых других металлических конструкций, изделий, которые подвергаются агрессивному воздействию внешних факторов. Если есть необходимость, краска используется для обработки конструкции из бетона, железобетона, асбеста и асбестоцемента.

Довольно часто этот лакокрасочный материал используют для окрашивания:

•  станков,
•  стальных труб,
•  металлических лестниц,
•  батарей отопления,
•  нагревательных приборов,
•  котлов,
•  трубопроводов горячего водоснабжения.

Подготовка раствора

Эмали обоих видов перед использованием необходимо тщательно размешать до однородного состояния

Важно, чтобы при этом не оставалось осадочных частиц и пузырей. Поэтому после размешивания раствор выдерживают ещё 10 минут до их полного исчезновения

Эмаль «КО-811» разводится ксилолом или толуолом на 30-40%. Состав «КО-811К» предоставляется в виде суспензии, краски и стабилизатора. Степень разбавления белой краски – 70-80%, остальных цветов – до 50%.

Делать это следует перед тем, как металлическая поверхность будет подготовлена. Приготовленный раствор должен быть использован в течение суток. Иногда полученная смесь нуждается в дополнительном разведении для рабочего состояния. Тогда используют растворитель «Р-5», сольвент и другие ароматические растворители. Чтобы получить оптимальную густоту, раствор измеряют вискозиметром, параметры вязкости, как правило, указаны в сертификате качества.

Если предполагаются перерывы в окрашивании, смесь лучше хранить в закрытом виде и обязательно перемешать для возобновления работ.

Подготовка раствора

Эмали обоих видов перед использованием необходимо тщательно размешать до однородного состояния

Эмаль «КО-811» разводится ксилолом или толуолом на 30-40%. Состав «КО-811К» предоставляется в виде суспензии, краски и стабилизатора. Степень разбавления белой краски – 70-80%, остальных цветов – до 50%.

Делать это следует перед тем, как металлическая поверхность будет подготовлена. Приготовленный раствор должен быть использован в течение суток. Иногда полученная смесь нуждается в дополнительном разведении для рабочего состояния. Тогда используют растворитель «Р-5», сольвент и другие ароматические растворители. Чтобы получить оптимальную густоту, раствор измеряют вискозиметром, параметры вязкости, как правило, указаны в сертификате качества.

Состав и технические характеристики

Эмаль представляет собой суспензию на базе кремнийорганического лака и разных красящих пигментов. Выделяют два типа изделия – «КО-811», выпускаемый в трёх основных цветах (красном, зелёном, чёрном), и раствор «КО-811К», обогащённый наполнителями, специальными добавками и стабилизатором «МФСН-В». Благодаря этому его цветовая гамма более обширна – такая краска бывает белой, жёлтой, голубой, оливковой, синей, тёмно- и светло-коричневой, со стальным оттенком.

Главное отличие двух типов смеси в том, что «КО-811К» – это двухкомпонентный материал, и чтобы его развести, необходимо смешать полуфабрикат эмали со стабилизатором. К тому же, он имеет более богатую цветовую гамму. В остальном характеристики и свойства обеих эмалей практически ничем не отличаются.

Основное назначение составов – защита металлических деталей при эксплуатации в условиях температур, достигающих +400 градусов, и низкого температурного режима – до -60 градусов.

Технические характеристики краски:

• Материал устойчив к высокой влажности, воздействию масляных и агрессивных составов, таких как бензин, что позволяет использовать его в приспособлениях, имеющих непосредственный контакт с этими жидкостями.
• Идеальная вязкость, составляющая 12-20 единиц при средней комнатной температуре, даёт возможность быстрого и удобного нанесения посредством электрического и пневматического краскопульта.

• После просыхания на металле образуется эластичная плёнка толщиной не более 3 мм, поэтому окрашиванию подлежат даже изделия небольшого размера. К тому же, однородность слоя и его гладкость являются залогом сохранения первозданного внешнего вида на протяжении всего срока использования.
• Термостойкость при критически высоких температурах составляет 5 часов.
• Прочное покрытие не подвержено механическим повреждениям при давлении и ударах.

Правила безопасного обращения с эмалью

Работать с эмалью КО-811 необходимо в резиновых перчатках и газопылезащитном респираторе. При ее попадании на лицо или руки их необходимо сразу же вымыть теплой водой и мылом. Следует тщательно проветривать зону проведения работ.

Эмаль относится к числу легковоспламеняемых субстанций, поэтому при проведении работ с ней запрещено курить и держать поблизости открытый огонь. Рабочая площадка должна быть оборудована необходимыми средствами пожаротушения.

Кремнийорганические эмали занимают лидирующие позиции среди защитных лакокрасочных материалов. Они способны выдерживать повышенные температуры и могут успешно применяться для окрашивания систем отопления и горячего водоснабжения, различных котлов, труб и отопительных батарей, а также иного оборудования, работающего в условиях высоких температур и повышенной влажности.

О том, как правильно покрасить домашние батареи эмалью, вы можете узнать далее.

ОПИСАНИЕ ТОВАРА

Термостойкая эмаль КО-811 предназначена для защитной окраски стальных, титановых, алюминиевых поверхностей, длительно эксплуатирующихся при температурах до 500ºС. Эмаль кремнийорганическая КО-811 обладает термостойкостью до +400ºС, а также повышенной атмосферо -, влаго -, масло -, бензостойкостью. Выпускается трех цветов: красная, черная и зеленая.

Данная эмаль для металла представляет собой суспензию пигментов в растворе кремнийорганического лака.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование показателей	Норма по ГОСТ 23122-78
	КО-811	КО-811К
Внешний вид пленки эмали	однородная, без морщин, оспин и посторонних включений
Условная вязкость по вискозиметру типа ВЗ-246 (или ВЗ-4) с диаметром сопла 4 мм, при температуре (20,0±0,5)оС, с:  – эмали  – полуфабриката эмали	12-20 –	– 13-20
Массовая доля нелетучих веществ, %: – в эмали:      – красной      – зеленой и черной – в полуфабрикате эмали:      – белой      – стальной      – остальных цветов	30-35 39-45 – – –	– – 49-55 48-54 46-54
Время высыхания эмали, ч, не более:  – до степени 3 при температуре (20±2)оС  – до степени 5 при температуре (150±2)оС  – при температуре (200±2)оС	– – 2	2 2 –
Эластичность пленки эмали при изгибе, мм, не более	3	3
Твердость пленки эмали по маятниковому прибору типа М-3, усл. ед, не менее	0,5	0,5
Термостойкость пленки эмали при температуре (440±10)оС, ч, не менее	5	5
Стойкость пленки эмали к статическому воздействию воды при температуре (20±2)оС, ч, не менее	24	24
Стойкость пленки эмали к статическому воздействию бензина  при температуре (20±2)оС, ч, не менее	2	3

НАНЕСЕНИЕ

Окрашиваемая поверхность предварительно должна быть очищена от механических загрязнений, водорастворимых солей, жиров, масел. Обезжиривание производится ветошью, смоченной сольвентом, ксилолом, ацетоном или другими ароматическими растворителями.

Разбавление и доведение до рабочей вязкости производится растворителем ксилолом, толуолом по ГОСТ 7827-74. Степень разбавления эмали КО-811 — 30-40%,

Окраска производится по сухой, обезжиренной поверхности при температуре окружающего воздуха и подложки от -30 ºС до +40 ºС. Подготовленная к нанесению эмаль наносится краскораспылителем (пневматическое или безвоздушное).

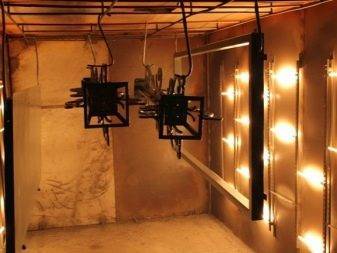

Металлические поверхности окрашиваются в 2-3 перекрестных слоя с промежуточной сушкой между слоями “до отлипа” 0,5-2,0 час в зависимости от температуры окружающего воздуха.

При эксплуатации покрытия в агрессивной среде (минеральное масло, бензин, солевой туман) необходима термозакалка покрытия при температуре (250-400)ºС в течение 15-20 минут.

Толщина высохшего покрытия на изделиях, эксплуатирующихся в условиях повышенных (400ºС) температур должна составлять 35-40 мкм, при расходе эмали 150 — 200 г/м2.

Толщина высохшего покрытия на поверхностях, эксплуатирующихся в атмосферных условиях при повышенной влажности при температурах до 100ºС, должна составлять 40-50 мкм, при расходе эмали 180-230 г/м2.

Вместе с этим покупают

Материал

Марка

Свойства

Покрытие

ГОСТ, ТУ

Грунт-эмаль

Черные металлы

Краска

Бетон, Камень, Кирпич , Дерево, Металл, Черные металлы

ТУ 2317-003-23076885-96

Краска

Металл, Черные металлы

ТУ 2329-147-05034239-01

Эмаль

Термо­стойкие, Изделия станко­строения, Термо­стойкость до +500°С

Металл, Алюминий, Черные металлы, Цветные металлы

ГОСТ 23101-78

Эмаль

Антикор­розионная защита, Электро­изоляци­онные ЛКМ, Окраска поверхности емкостей, цистерн, трубо­проводов, Термо­стойкие, Окраска поверхностей внутри помещений, Окраска полов внутри помещений, Термо­стойкость до +150°C

Металл, Дерево, Цветные металлы, Загрунтованные металлы, Бетон, Железобетон

Правила безопасного обращения с эмалью

Работать с эмалью КО-811 необходимо в резиновых перчатках и газопылезащитном респираторе. При ее попадании на лицо или руки их необходимо сразу же вымыть теплой водой и мылом. Следует тщательно проветривать зону проведения работ.

Эмаль относится к числу легковоспламеняемых субстанций, поэтому при проведении работ с ней запрещено курить и держать поблизости открытый огонь. Рабочая площадка должна быть оборудована необходимыми средствами пожаротушения.

Кремнийорганические эмали занимают лидирующие позиции среди защитных лакокрасочных материалов. Они способны выдерживать повышенные температуры и могут успешно применяться для окрашивания систем отопления и горячего водоснабжения, различных котлов, труб и отопительных батарей, а также иного оборудования, работающего в условиях высоких температур и повышенной влажности.

О том, как правильно покрасить домашние батареи эмалью, вы можете узнать далее.

Технические характеристики

Это лакокрасочное покрытие является суспензией различных цветовых пигментов, растворенных в кремнийорганическом лаке. Краситель данного типа выпускается в двух вариантах: КО-811 и КО-811К. Оба типа лакокрасочного покрытия применяются с целью антикоррозионной защиты изделий из стали, титана и алюминия, нагрев которых в процессе их эксплуатации может доходить до +400°C.

Жаростойкая эмаль КО-118 на протяжении всего срока эксплуатации сохраняет неизменным свой наружный вид. Она является атмосферо- и влагостойким покрытием. Такая краска рекомендована к применению в помещениях, отличающихся высоким уровнем влажности и на открытых пространствах. Благодаря повышенной устойчивости к действию различных масел и бензина, данная краска может быть рекомендована для поверхностей, находящихся в контакте с этими соединениями.

После своего высыхания КО-118 образует на окрашенной поверхности однородную пленку, не имеющую морщин и посторонних включений. При температуре воздуха 20°C показатель условной вязкости данной эмали составляет порядка 12–20 у. е., что дает возможность наносить это покрытие методом его распыления.

Содержание нелетучих соединений в массовом отношении в красной эмали составляет около 30–35%. Для черной и зеленой эмалей этот показатель равен 39–45%, а для красителя белого и стального цвета это значение колеблется в пределах 48–55%. Для остальных цветов содержание нелетучих компонентов составляет порядка 46–54%.

Эластичность пленки, образованной этой краской, при изгибе изделия после высыхания покрытия не превышает 3 мм, так что ею можно, не опасаясь нарушить целостность покрытия, производить окраску труб малого диаметра.

Показатель твердости этой эмали составляет не ниже 0,5 у. е. Она имеет достаточную прочность, чтобы быть устойчивой к повреждениям при ударных и других механических воздействиях, а ее термостойкость при температурах порядка 400±10°C – не ниже 5 часов.

Расход красителя на 1 м2 при его нанесении двумя слоями составляет около 100 г. Рекомендуемая толщина слоя при покрытии поверхности эмалью КО-811 или КО-811К – около 40–50 мкм.
