№2. Сколько свежего воздуха необходимо?
Обустройству вентиляции или модернизации существующей системы предшествует аналитический этап, который заключается в определении норм воздухообмена. Для разных зон в квартире этот параметр отличается. В сети есть масса удобных калькуляторов и программ для максимально точного расчета с учетом всех особенностей, но можно пользоваться усредненными значениями, согласно которым:
- для жилых зон воздухообмен должен составлять не менее 30 м3/час на каждого человека. Если площадь жилой зоны менее 20 м2 на человека, то необходимо обеспечить воздухообмен на уровне 3 м3 на каждый квадратный метр помещения;
- для кухни воздухообмен должен составлять 90 м3/час, если используется газовая плита на 4 конфорки, и 60 м3/час при использовании электрической плиты;
- для ванной комнаты воздухообмен 50 м3/час при совмещенном санузле и по 25 м3/час для ванной и туалета при раздельном.
При наличии в квартире камина или печи нормы воздухообмена возрастают.
Обустройство естественной вентиляции
Для устройства естественной вентиляции в частном доме своими руками необходимо, в первую очередь нужен расчёт вентиляционной системы, сделанный на основании таких данных, как объём воздуха в помещении и число проживающих в нём людей. Перед тем как установить вентиляционную систему, также стоит учесть приборы, сжигающие кислород и выделяющие вредные вещества.
Установка и естественной, и механической вентиляции осуществляется в семь этапов:
- Расчёт объёма воздухообмена (определение нужного количества поступающих воздушных масс, соответствующих санитарным требованиям).
- Определение размеров воздуховодов.
- Выбор системы вентиляции (естественной или механической). Решение принимается после тщательного анализа параметров помещения и окружающей среды.
- Составление схемы вентиляционных каналов.
- Определение местоположения вентиляционного оборудования.
- Выбор мест забора и вывода воздушных масс.
- Монтаж системы вентиляции.
Чтобы построить естественную вентиляцию в коттедже своими руками не обязательно обладать профессиональными навыками. Просто надо изучить некоторые моменты монтажа. Одним из них является прокладка в несущей стене вытяжного канала диаметром 14 см, с толщиной кладки полтора кирпича. Данное условие необходимо для предотвращения эффекта обратной тяги. Далее, от центрального канала прокладывают горизонтальную разводку по комнатам, диаметр которой составляет 10 см. Для обеспечения достаточной силы тяги вытяжную трубу делают выше конька.
Приток свежего воздуха может осуществляться через приточный оконный клапан, устанавливаемый в металлопластиковых окнах производителем. Клапан представляет собой регулируемую щель в верхней части окна. Данный способ рассматривается при необходимости замены старых или установки новых металлопластиковых оконных блоков.
Если же окна уже установлены, естественная вентиляция в частном доме может быть обеспечена приточным стеновым клапаном. В стене делается сквозное отверстие и вставляется круглый патрубок, оснащённый с обеих сторон решетками. С внутренней стороны клапан открывается и закрывается с помощью регулируемой решётки. Чтобы не портить интерьер комнаты, установленный возле окна клапан прикрывают шторой. Для прогревания воздуха, поступающего с улицы в зимний период, приточный клапан может быть установлен непосредственно за радиатором отопления.
По желанию домовладельца приточные клапаны оснащаются датчиками и системами фильтрации. Устанавливаются они, как правило, в зале, спальнях, кабинетах. В бытовых комнатах делаются вытяжные каналы. Таким образом соблюдается правильное направление движения воздушных масс. Если для достаточного поступления свежего воздуха требуется установка большого количества приточных клапанов, целесообразнее будет сделать выбор в пользу механической вентиляции.
Повышение эффективности естественной вентиляции
Заметно повысить эффективность естественной вентиляции можно при помощи установки приточных клапанов на окна. Стоимость их невелика, а монтаж прост и доступен для самостоятельного выполнения. Чаще всего такие устройства применяются для пластиковых окон. Дело в том, что стеклопакет соединяется с рамой достаточно герметично, и это порой оборачивается негативной стороной — в помещении скапливается влага, может появиться плесень. Для компенсации этого явления были разработаны приточные клапаны, с помощью которых появилась возможность регулировать степень вентиляции через окно. Устанавливается устройство в верхней части рамы. В силу небольших размеров монтаж клапана никак не влияет на уменьшение потока света через окно.
Врезные приточные клапаны помогают увеличить эффективность системы вентиляции для пластиковых окон
Приточный клапан — это часть естественной вентиляции, которая подаёт свежий воздух внутрь помещения. Принцип действия прибора основан на гигроскопических свойствах некоторых материалов (специальных нейлоновых лент), которые под действием влаги изменяют свои линейные размеры. Клапан осуществляет изменения подачи воздуха в автоматическом режиме (но в некоторых моделях есть и ручное управление). Происходит это за счёт сужения или расширения воздуховодной створки.
Виды приточных клапанов
Различаются металлические и пластиковые устройства. Металлические клапаны надёжны в эксплуатации, но при этом стоят дороже и имеют большую массу.
Внутри клапана расположен фильтрующий элемент, который нужно менять раз в полгода
Эти приборы принято делить на две категории:
механические. Режим работы механического встроенного клапана устанавливается вручную. Оптимальное положение задвижки в каждой конкретной ситуации находится методом подбора. По мере изменения температуры и атмосферного давления производят корректировку, добиваясь приемлемого результата. В комплект механического клапана входит прочный шнур, который крепится к управляющему рычагу. Благодаря этому манипулировать прибором можно из обычного положения, стоя на полу;
автоматические. Эти устройства калибруются на заводе-изготовителе. Начальные параметры выставляются таким образом, чтобы гигроскопичный датчик регулировал степень сужения задвижки по мере необходимости, без вмешательства человека. Изменения температуры, влажности, силы ветра в окружающей среде улавливаются чутким сенсором, который приводит уровень естественной вентиляции в нужное состояние. Для того чтобы внутри щелевого клапана не образовывался конденсат, конструкция устроена так, что воздух снаружи не встречается с внутренними потоками.
Установка приточного клапана
Как уже отмечалось выше, монтаж устройства не требует специальных навыков или инструментов. К каждому изделию прилагается подробная инструкция, следуя которой можно установить прибор самостоятельно.
Для этого нужны:
- строительный нож;
- отвёртка;
- рулетка.
В комплекте для монтажа поставляются:
- приточный клапан;
- крепёж;
- уплотнитель.
Установка на окно осуществляется в несколько этапов:
- Рама размечается под крепление клапана. Устройство, как правило, располагают посередине.
- Отрезается размеченный уплотнитель окна.
- Размеры с рамы переносятся на поверхность створки. Также срезается уплотнитель и удаляется.
- В образовавшийся паз створки окна вкладываются 3 небольших отрезка уплотнителя. Они размещаются в местах, предназначенных для фиксации клапана шурупами.
- Корпус приточного клапана освобождается от защитной плёнки, подготавливается двусторонний скотч для фиксации прибора к раме.
- Вентиляционное устройство фиксируется вначале на скотч, а затем — саморезами через подготовленные отверстия.
В промежутки укреплённых участков закладывается уплотнитель.
Конструкция и устройство приточной вентиляции
По способу устройства приточная система может быть:
- канальной (воздух доставляется в помещение посредством труб и металлических коробов);
- бесканальной (компактное оборудование в виде клапана, которое монтируется в отверстие в стене).
Наборные и моноблочные системы
К канальной приточной вентиляции относят конструкции наборного (состоит из отдельного оборудования, которое монтируется по пути пролегания канала) и моноблочного (детали размещаются в закрытом корпусе, защищённом шумоизоляционным материалом) типа.
Наборная приточная вентиляция состоит из различного оборудования, которое крепится по пути пролегания канала
Наборная установка обычно монтируется под подвесным потолком, на чердаке или в специальном пространстве, отведённом под прокладку коммуникаций. Она позволяет производить очистку воздуха в помещениях любого типа и размера. Единственный недостаток — это сложность её устройства и большие габариты. Приточная вентиляция наборного типа состоит из следующих элементов:
Воздушная решётка. Она монтируется с внешней стороны строения, необходима для забора свежего воздуха и защиты канала от попадания крупного мусора.
Воздушный клапан — устройство, контролирующее объём забираемого воздуха. Предотвращает поступление холодного воздуха в моменты, когда нагревательное оборудование отключено. По способу работы клапаны разделяются на механические (пружинные) и автоматические с электроприводом (более эффективны и надёжны, так как гарантированно перекрывают поступление воздуха после выключения калорифера).
Фильтр защищает оборудование и вентилируемые помещения от попадания частиц мелкого мусора, пыли, пуха птиц и животных. По степени очистки разделяются на фильтры грубой (задерживает частицы размером свыше 10 мкм), тонкой (до 1 мкм) и особо тонкой (до 0,1 мкм) очистки.
Калорифер — электрический или водяной воздухонагреватель. Монтируется в вентиляционный канал и служит для нагрева холодного воздуха до нужной температуры. Электрический тип применяется в системах небольшой мощности, а водяной используется в вентиляции загородного дома, офиса или других помещений большой площади.
-
- Испаритель служит для охлаждения приточного воздуха. Обычно используется в комбинированной системе. По типу охлаждающего вещества различают фреоновые и водяные установки.
- Вентилятор — основной элемент системы, обеспечивающий равномерную подачу свежего воздуха в нужном объёме. Подбирается с учётом норм воздухообмена, мощности системы и давления.
Шумоглушитель предотвращает распространение шума по вентиляционному каналу от работы вентилятора и другого оборудования.
- Воздуховод — элемент воздухопроводной сети (канала), используемый для транспортировки воздуха. Подбирается с учётом площади сечения, формы и жёсткости элемента.
Распределительные устройства используются для ручной регулировки объёмов воздушного потока. Монтируются на выходе из воздуховода со стороны помещения и представляют собой решётку или диффузор.
- Система автоматики — устройство управления вентиляционной системой. Состоит из регулятора за оборотами вентилятора, блока управления температурой, термостата, гидростата и т. д.
Моноблочная установка производит меньше шума, что даёт возможность её монтажа внутри помещения. Все её компоненты подбираются и тестируются на этапе сборки. Это исключает возможность просадок по мощности и других проблем в процессе работы оборудования.
Компактная система приточной вентиляции
Такая конструкция представляет собой приточный клапан, внутри которого находится воздушный фильтр, воздухонагреватель и вентилятор. Её достоинство — невысокая стоимость, низкий расход электроэнергии, простота установки. Компактные системы различаются по производительности, сложности устройства, дизайну и габаритам.
Компактная система приточной вентиляции предназначена для помещений небольшой площади
Есть установки с возможностью соединения их с централизованной системой вентиляции. Условно можно выделить такие виды:
- проветриватель — приточная установка без автоматической подстройки температуры и мощности, вентилирование помещения происходит только в режиме, выбранном пользователем;
- аэрогивер — проветриватель с возможностью автоматической поддержки температурного режима;
- бризер — компактное устройство в виде настенного блока, подстраивающееся под изменения внешней среды, которое оснащается ступенчатой системой очистки воздуха и имеет цифровую панель, пульт дистанционного управления.
3 Назначение и типы конструкции
Учитывая характеристики системы, выделяют несколько типов:
- Вытяжная. Воздух удаляется через специальный отводной канал.
- Приточная. Подача воздуха в помещение осуществляется под избыточным давлением, в результате чего отработанные потоки удаляются наружу через шахту.
- Смешанная. Данная система совмещает в себе перечисленные выше виды вентиляции и является самой эффективной.
Кроме этого, учитывая особенности конструктивных элементов, их разделяют на канальные и бесканальные. В первом случае подача воздуха осуществляется по специальным коробам. Данный тип вентиляции используется, если воздушный поток необходимо направить к отдаленным участкам и попутно очистить его от конденсата, пыли, других загрязняющих веществ.
Бесканальные. В этом случае воздушный поток движется по встроенным внутри стен воздуховодам и в санузел подается (отводится) через отверстие, обычно закрытое декоративной решеткой. Такое устройство характерно для типовых многоэтажных домов, в которых между ванной и туалетом находится вентилируемое окно, а в одной из комнат расположен выход к центральному вентканалу.
Установив вентилятор, можно совместить принудительную и естественную системы и получить оптимальный вариант – смешанный тип вентиляции. Если канал располагается далеко, то к нему прокидывают прямоугольные, круглые или гофрированные короба. Стенки изготовленных из пластика изделий абсолютно гладкие и не препятствуют движению воздуха, к тому же они гасят шумовые волны, вызванные работой вентилятора. Мягкие гофрированные секции хорошо подходят для обхода сложных препятствий.
Чтобы вытяжка эффективно справлялась со своим назначением, монтаж проводят, придерживаясь следующих правил:
- местом ее установки выбирается противоположная от входной двери стена;
- вентилятор утапливается в шахту, надежно закрепляется, и все щели заполняются герметиком;
- электропроводка в целях безопасности делается закрытой.
Часто в санузле на потолок монтируются подвесные, натяжные конструкции. Если шахта располагается ниже их уровня, то для вентиляции пространства между потолками недалеко от вентиляционного отверстия устанавливают решетку. Если же шахта выше подвесного потолка, то в последнем делают несколько вентотверстий и устанавливают вентилятор в одном из них, а остальные закрывают решетками.
Проверка работоспособности вентиляционной шахты
Приток свежего воздуха в помещение может быть из различных мест, а удаление воздуха только через одну или две вентиляционных шахты.
Для проверки силы потока воздуха, который уходит из квартиры, нужно приложить лист бумаги на вытяжную решетку полностью закрыв её. При нормальном потоке воздуха бумага должна прилипнуть к решетке.
Если бумага прилипла, то вытяжка работает.

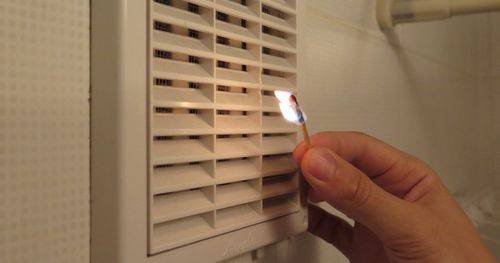

Проверка вентиляции с помощью открытого огня считается небезопасным методом. В вытяжной шахте при её неисправности может скопиться горючий газ.
Если же этого не произошло, то можно говорить о слабом потоке воздуха. Слабый поток воздуха может быть вызван двумя причинами: отсутствие нормального притока воздуха и проблемы в вытяжной шахте. Выяснить, какая из причин влияет на вентиляцию, очень легко. Достаточно открыть окна в комнате. Если бумага после этого прилипла к вытяжному отверстию, то проблема в недостаточном притоке воздуха, значит нужно организовывать дополнительный приток. Это можно сделать с помощью установки приточного клапана.
Если же при открытых окнах бумага не прилипает, то необходимо проверять вытяжную шахту. Для собственников квартир в многоквартирных домах для проверки вытяжной шахты следует обращаться в управляющую компанию.
Устройство вентиляции в частном доме своими руками
Шаг № 1 Расчеты
Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:
Р=VхK, где
V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;
K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.
Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:
- Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
- Толщина стен помещений.
- Количество бытовой и компьютерной техники.
- Площадь остекления.
- Расположение здания относительно сторон света.
- Наличие (отсутствие) преобладающего ветра в этой местности.
- Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.
Шаг № 2 Естественная вентиляция: улучшение параметров
Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

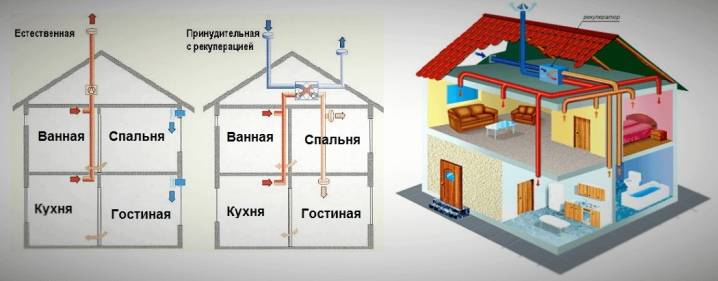

Принцип вентсистемы в двухэтажном частном доме
В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).
Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.
Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).
Шаг № 3 Приточная и вытяжная вентсистемы
Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.
Рекупепатор для вентсистемы
Приточная вентиляция в частном доме, монтируется в стену таким образом:
- С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
- В него вставляется труба с утеплителем.
- На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
- Подключение к электрической сети.
- Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.
Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.
Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.
Шаг № 4 Вентиляция в частном доме своими руками схема
Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.
Энергоэкономиное устройство вентканала

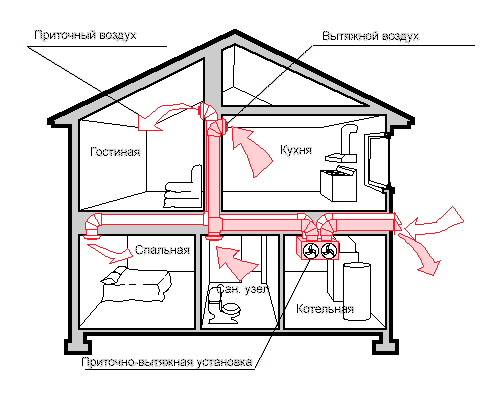

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:
- воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
- очищается от вредных примесей атмосферы;
- нагревается до необходимой температуры;
- далее, по воздухопроводу, поступает во все помещения дома;
- отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
- отдает свое тепло входящему холодному воздуху;
- из рекуператора, по вытяжной трубе – в атмосферу.
Схема вентиляции частого дома
Сеть для распределения воздуха состоит из труб, фасонных изделий (поворотных элементов, разветвителей, переходников), распределяющих устройств (диффузоров, решеток). На ее основании можно определить:
- рабочее давление вентилятора — оно зависит от технических параметров агрегата, типа и диаметра воздуховодов, числа поворотных и соединительных элементов, используемых распределителей воздуха. Чем длиннее магистраль и больше на ней разных соединителей, поворотов, переходников, тем большее давление должен создавать вентилятор;
- скорость передвижения воздушных масс — зависит от диаметра магистралей. Для жилых домов это 2,5-4 м/с;
- уровень шума — зависит от сечения магистралей и скорости передвижения по ним воздуха. Тихую работу вентсистемы обеспечат трубы большого диаметра. Если установить их нет возможности, используют магистрали сечение 160-250 мм, оснащенных распределительными решетками 20х20, или 20х30 см.
Согласно межгосударственному стандарту (ГОСТ 21.602-2003), на схеме должны быть отображены все элементы вентиляционной системы. Они обозначаются определенными символами и подписываются.
Схема вентиляционной системы
В данном документе также содержатся ссылки на другие нормативные акты, регламентирующие графическое обозначение направления воздуха в системе вентиляции, ее составляющих элементов (вентиляторов, труб).
Трубы
Чтобы проживание в коттедже было комфортным и безопасным для человека, необходимо организовать его вентилирование. Это не только обеспечит благоприятный микроклимат, но и продлит эксплуатационный срок самого сооружения. Существует несколько видов обустройства воздухообмена в помещениях. Выбор конкретной системы зависит от площади, конструктивных особенностей дома, количества проживающих в нем людей, бюджета. Чтобы она работала эффективно, ее планирование и монтаж лучше поручить профессионалам, имеющим опыт работы в данной сфере.
