Естественная вентиляция в гараже своими руками с подвалом и без: Схема

Требования, условия работы и расчет

Нормативы СНиП

По санитарным нормам в нашей стране подача свежего воздуха в гараж не должна быть менее 180 л/час. Если его поступает меньше, то возможно негативное влияние токсичных газов на организм. И этим не нужно пренебрегать. Ведь известно, что увеличение углекислого газа всего на 0,2% может привести к обмороку и дальнейшей остановке дыхания. Следовательно, становится очевидным, что установка соответствующей вытяжки становится не роскошью, а потребностью.

Удобнее рассчитывать вентиляцию в гараже без подвала, и он используется только для сбережения машины. В таком случае достаточно применить элементарные вычисления. Установлено, что для того, чтобы произвести вытяжку в гараже размером 10 м2, достаточно образовать отверстие в 15 см. Соответственно, если помещение в 20 м2, то расчет будет следующим: 15 × 20/10 = 30 см. Это и получится необходимый диаметр трубы для вытяжки.

Со временем требования к вентиляции в гараже меняются и, чтобы произвести правильные вычисления, например, для обеспечения покрасочной камеры, лучше обратиться к специалистам. А для решения бытовых проблем вполне хватит рекомендаций из этой статьи.

При этом нужно лишь учитывать, что усложняют задачу следующие аспекты:

• смотровая и овощная яма;
• присутствие помех на пути движения воздушного потока;
• рядом стоящие жилые здания;
• совмещение нескольких каналов.

В любом случае, нужно понимать достоинства вытяжки, как грамотно ее устроить, и лишь тогда можно сделать все работы по правилам.

Устройство вентиляции в гараже

Как сделать вытяжку в гараже? Вентилирование гаражного погреба можно сделать путем прокладывания канала через кирпичную кладку. При этом диаметр сечения канала должен быть не более размера кирпича. Такая система позволит создать воздухообмен в подвальном помещении

На образующееся сечение важно установить мелкопористую сетку, способную защитить помещение от насекомых с птицами

В результате через просвет первого воздуховода будет выходить воздух, а через просвет второго – приходить свежий воздух. Описанная схема вентиляции погреба в гараже будет работать всегда.

Для обеспечения максимально эффективного воздухообмена приточную трубу следует размещать относительно пола не менее чем на сорок сантиметров. Вытяжную трубу устанавливают под потолком. Вентилирование естественным способом можно делать с применением труб из:

• поливинилхлорида;
• жести;
• асбестоцемента.

Естественная вытяжка не является самым лучшим вариантом вентилирования подгаражного подвала, но с ее помощью удается улучшить состав воздуха внутри помещения.

Этапы сооружения вентиляции

Как правильно сделать вентиляцию в погребе под гаражом? Для получения отличного результата следует пользоваться последовательным алгоритмом проведения работ:

1. Установка вытяжного воздуховода. Закрепление данной трубы осуществляется так, чтобы наружный конец возвышался над гаражной кровлей не менее чем на сорок сантиметров. Противоположный край данного воздуховода должен располагаться не менее чем на полтора метра от поверхности пола.
2. Монтаж приточного воздуховода. Приточный воздуховод фиксируют на противоположной стене от вытяжной трубы. При этом делается небольшой отступ от пола. На улицу трубопровод выводят не менее чем на двадцать сантиметров.
3. Установка металлической сетки. Вентиляционная система должна защищаться от проникновения птиц с грызунами. Для этого хорошо подходит сетка из металла с некрупными отверстиями. Сетку закрепляют на трубе с помощью специальных креплений либо саморезов.
4. Присоединение колпачков. Просветы выходных каналов следует накрывать колпачками. Это позволит предотвратить проникновение в помещение дождя, града или снега.
5. Установка заслонок. С целью контролирования работы вентиляционной системы в гаражном подвале рекомендуется установка заслонок. Благодаря таким нехитрым приспособлениям можно осуществлять регулировку воздушного потока в осенне-зимнее время. При этом недопустимо выстуживание помещения, что позволит избежать заморозки продуктов питания.

Дополнительные элементы

Грамотно организованная вентиляционная система в гаражном подвале требует задействования дополнительных приспособлений. При создании такой системы, как принудительная вентиляция в гараже, своими руками схема подразумевает использование таких комплектующих:

• вентилятор;
• печной или кондиционирующий нагревательный блок;
• воздуховод;
• воздухораспределитель с диффузорным корпусом;
• вентиляционный тройник.

Принудительное вентилирование эффективно для гаражных погребов больших размеров. Встроенный вентилятор обеспечивает поступление уличных воздушных масс в находящееся под гаражом подвальное помещение. Переключатель скоростей регулирует объем поступившего воздуха с параллельным его очищением и нагреванием.

При установке принудительной системы необходимо грамотно подобрать вентиляторное устройство, способное осуществлять должный уровень воздухообмена в большом помещении. Принудительную вентиляцию можно монтировать по схеме установки естественного, которая описана выше. После монтирования труб в их середину ставят вентилятор, способный нагнетать воздух.

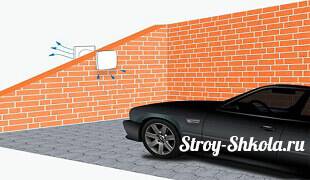

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

• для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
• частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

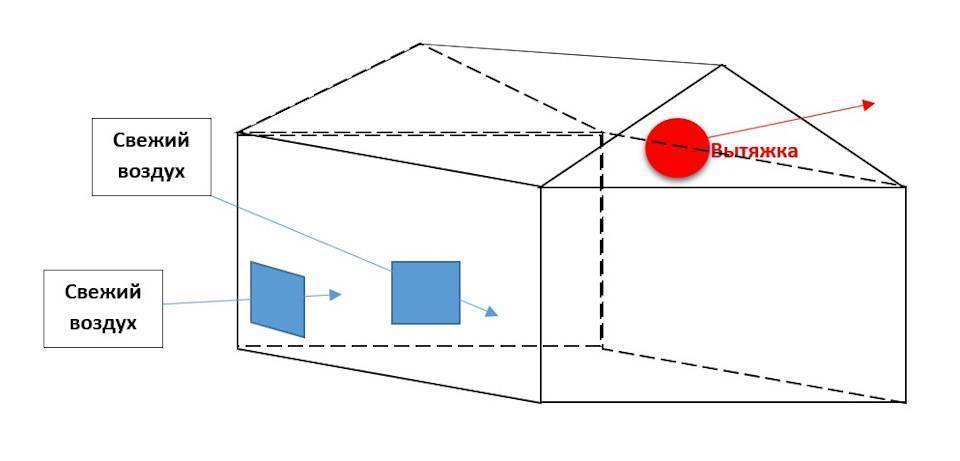

Естественная вентиляция в гараже, как сделать правильно:

• вытяжки располагаем по диагонали, на противоположных стенах гаража;
• нижнее отверстие должно быть выше поверхности пола на 25 см;
• верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
• старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
• если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

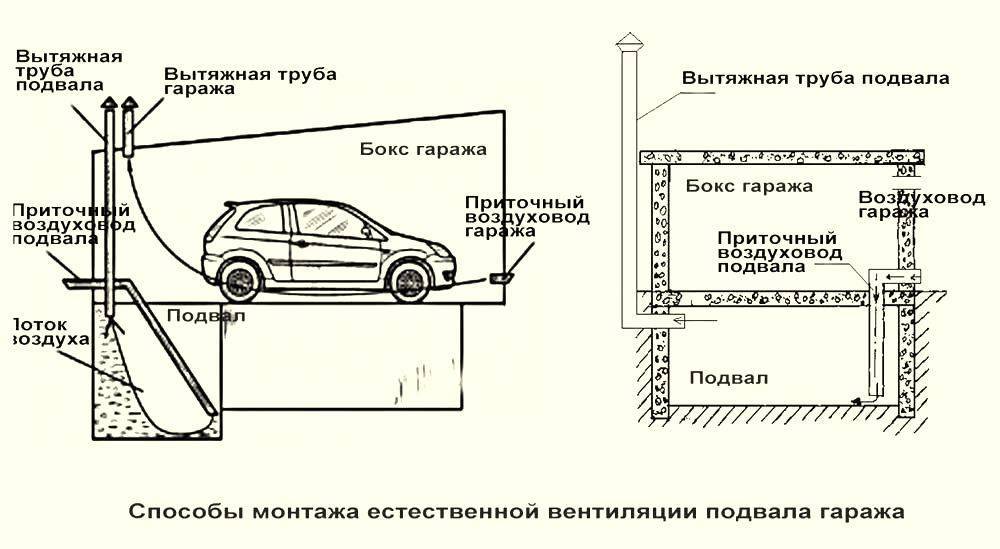

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

• приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
• вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

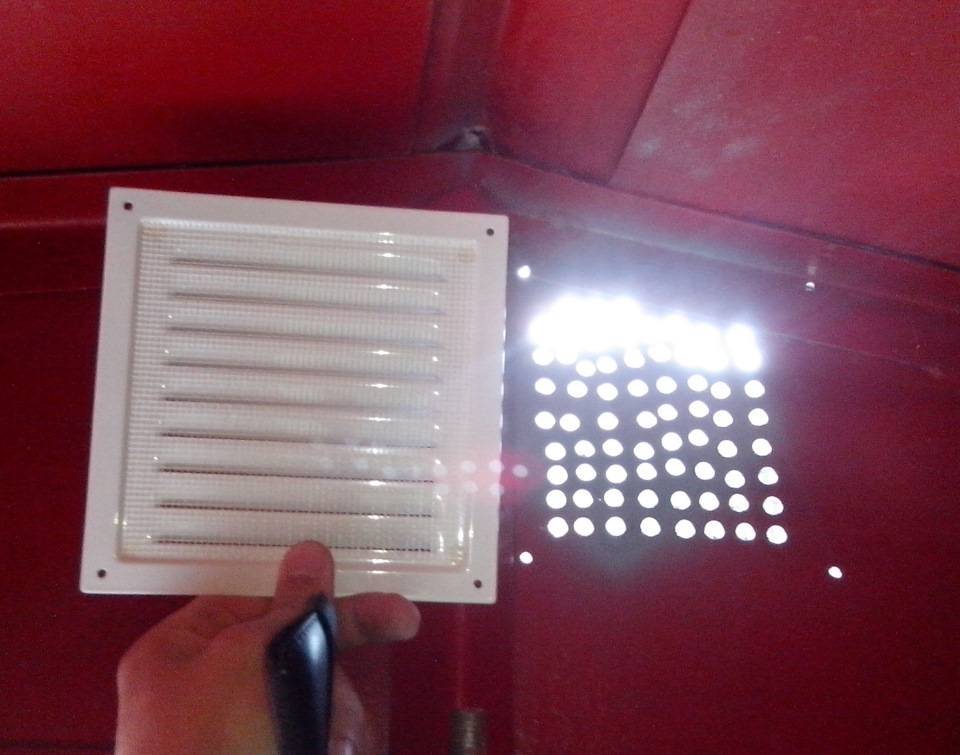

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

• определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
• дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
• красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;
• теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
• решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

Как сделать вентиляцию в гараже своими руками

Сложность проводимых процессов будет зависеть от того, какой вид вентиляционной схемы был выбран, плюс, для какого гаража она организовывается. К примеру, вентиляция в металлическом гараже будет по сложности сильно отличаться от кирпичного строения, возведенного впритык к основному дому. Потому что последняя постройка – это, по сути, основательное помещение, требующее такого же подхода и к организации вентиляции.

Поэтому рассмотрим более подробно, как сделать вентиляцию в гараже в зависимости от его конструктивных особенностей.

Естественную систему

Ее как раз и используют чаще всего в металлических конструкциях. Если говорим о том, как правильно сделать систему вентиляции в гараже своими руками, то необходимо понимать, по каким принципам она должна работать эффективно.

В первую очередь это касается правильного перемещения воздушного потока, чтобы он как можно больше захватывал собой пространство. Поэтому грамотная организация основывается на двух основных принципах.

1. 1. 1. 1. Движение воздуха снизу вверх, для чего в одной из стен у пола делаются отверстия в виде решетки. А в потолке через проделанное отверстие выводится труба.
         2. Движение от пола к потолку должно происходить по диагонали помещения. Таким образом захватывается весь объем воздуха, находящегося внутри.

Самый простой способ организации естественной вентиляции гаража без подвала – это решетка в задней стенке и труба при входе, или труба у задней стенки, а решетка организуется в гаражных воротах. Конечно, неплотности в воротах и двери могут стать приточным участком. Но вытяжную трубу надо будет устанавливать обязательно. И если говорим о металлическом гараже, то в его крыше делается отверстие, устанавливается стальная труба, которая приваривается к металлическому перекрытию.

Сложнее с гаражом, в котором есть подвал, как место хранения. Для этого придется делать или две вытяжки: одну для подвала, другую для самого гаражного пространства, или одну общую, которая будет проходить от подвала через пол и кровлю. В этом случае к стояку придется подсоединить небольшой длины участок, через который будет производиться отток воздуха из помещения. Не забываем организовать приточный участок. Это все та же труба, которая с улицы через одну из стен входит в подвал с его потолка.

Что касается гаража, как капитального строения, то здесь естественная вентиляция должна в первую очередь быть рассчитанной. Расчет достаточно просто – площадь пола умножается на 0,2%. И полученный результат является площадью выводных отверстий в системе естественной вентиляции. К примеру, если площадь гаражного помещения – 50 м², то площадь всех вентиляционных стояков на вытяжке должна быть: 50х0,002=0,1 м². Это стояк квадратного сечения со сторонами 10х10 см.

Но существует одно немаловажное требование, которое определяется санитарными нормами. Если площадь превышает 50 м², то естественную вытяжку использовать в нем нельзя

Для этого обязательно устанавливается механический отвод отработанных воздушных масс.

Механическую вытяжку

К сооружению принудительной вентиляции в гараже своими руками надо, как и к естественной, подходить с позиции точного расчета. Главное – это правильно подобрать вентилятор по производительности. По нормам в гараже кратность обмена воздуха варьируется в пределах 20-30 м³/час. Соответственно и вентилятор должен быть выбран под эту производительность. Его можно установить на вытяжку или на приточный участок.

Сегодня производители вентиляторов для принудительных систем предлагают несколько разновидностей своей продукции. Но чаще всего в гаражах используют настенные модели. Это конструкции, состоящие из электродвигателя с крыльчаткой на валу, который сам закреплен на корпусе прибора, закрытой с одной стороны решеткой.

На корпусе есть четыре монтажных отверстия, через которые и производится крепления вентилятора к стенкам или потолку. Некоторые современные модели имеют функцию ресивера, это когда вал двигателя может крутить и по часовой стрелке, и против нее. Такие приборы более удобны, потому что их можно устанавливать как изнутри гаражного помещения, так и снаружи. Главное – правильно включить вентилятор в нужную сторону.

Сегодня все чаще производители вентиляционных систем предлагают готовые комплекты, в состав которых входят воздуховоды и вентилятор закрытого типа. То есть, это пластиковый или металлический герметичный корпус, внутри которого установлен вентилятор. Корпус с двух сторон имеет патрубки, с помощью которых прибор устанавливается в схему воздуховодов. При этом вентилятор можно установить как на приточный участок, так и на вытяжной. Главное – сориентировать его по направлению движения воздушного потока.

Проверка на эффективность

1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
2. Второй способ проверки — поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился — система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для профилактики образования влаги рекомендуется держать ведро с известью, впитывающей конденсат, или обработать стены известковым раствором.

Для корректной работы вентиляции соблюдают все требования на всех этапах — и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Как смонтировать вентиляцию: нюансы

Прежде чем дать ответ на подобный вопрос, необходимо точно рассчитать свои финансовые возможности. Наилучшая вентиляционная система, смонтированная в гараже, обойдется приблизительно в 1200 долларов. Не все могут себе такое позволить. Поэтому лучше всего применить естественную вентиляцию, можно смонтировать и комбинированную систему. Эту работу можно провести самостоятельно, без приглашения бригады мастеров.

Естественная вентиляция, пожалуй, самый менее затратный способ, при котором будет происходить воздухообмен помещения. Чтобы применить такой способ, нужно во время строительства гаража предусмотреть в стене пару отверстий.

Первое, приточное, должно находиться около пола, другое, вытяжное, рядом с потолком. Чтобы такая система правильно работала, необходимо расположить эти отверстия диагонально на разных стенах. Их диаметр определяется из конкретного расчета. Каждые 15 мм воздухоотводящей трубы равны 1 кв. м гаража.

Схема приточной вентиляции.

Отрицательной стороной естественного вентилирования считается невысокая эффективность. Это связано с тем, что такая система находится в большой зависимости от самых разных факторов, а этого недостаточно, чтобы бороться с выхлопами и всевозможными испарениями.

Комбинированная вентиляция напоминает естественную. Но разница между ними все-таки имеет место. В гараже тоже должны быть отверстия, через которые будет поступать чистый воздух и удаляться отработанный.

Однако в данном случае совершенно не важно, где будут находиться отверстия. Их можно располагать на одной и той же стене, выдерживая один и тот же уровень

Единственным условием, которого нужно придерживаться, является положение отверстий. Они не должны смотреть в лицо друг другу. В противном случае свежий воздух не сможет попасть внутрь, воздушный поток закольцуется.

Положительный эффект комбинированной вентиляции связан с принудительным вентилированием за счет встроенных в выходные трубы специальных вентиляторов. Работа системы в этом случае основана на создании давления. Загрязненный воздух удаляется из помещения, его меняет чистый воздушный поток. Заметим, что установленная комбинированная вентиляция способна работать круглогодично, причем смонтированные вытяжные вентиляторы не нуждаются в большом количестве электроэнергии.

Нужно ли покупать принудительную вентиляцию

Предположим, ранее была установлена самая простая вытяжка. Вот по каким признаком можно определить, устраивает ли её работа:

1. В помещении постоянно воздух остаётся спёртым.
2. На стенах регулярно появляются пятна от невысохшего конденсата.
3. Появились грибок или плесень.

Сначала можно принять меры для повышения эффективности работы вытяжки. Это можно достигнуть с помощью одного из следующих способов:

1. Сделать диаметр вентиляционных труб больше.
2. Сделать так, что внешнее отверстие выходной трубы будет выше, чем раньше.
3. Можно сделать дополнительные входные и вытяжные трубы.
4. Если есть подключение электросети поставить вентилятор для улучшения циркуляции воздуха. Часто бывает достаточно установить его на вытяжной трубе.

Если это не помогает, имеет смысл подумать о приобретении качественной системы принудительной вентиляции при условии, что есть возможность обеспечить её электропитанием.

Видео описание

В видео, как сделать вентиляцию в гараже, который находится в подвале дома:

Заключение

Качественная вытяжка позволит предохранить автомобиль от ржавчины и создаст комфортные условия для пребывания в гараже. Поэтому настоятельно рекомендуется выполнять ее проектирование и установку силами профессионалов, которые дают гарантию на свою работу

Инструменты и материалы

Чтобы сделать работу быстро, подготовьте заранее нужные материалы и инструменты:

• Мощный перфоратор;
• Угловая шлифмашинка;
• Теплоизолирующий материал и герметик;
• Решётки для защиты выходов каналов от грязи;
• Трубы из пластмассы или металла необходимого диаметра.

Кроме того, в зависимости от конструкции, возможно, потребуются вентиляторы:

1. Вытяжные канальные устройства – удобны в работе и доступны. Встроенные регуляторы позволяют менять интенсивность замены воздуха. Оптимальный диаметр – около 160 мм. Но дешевле и проще использовать изделия диаметром 120 мм.
2. Центробежные – лучше всего работают на вытяжку, но их сложней монтировать. Используют в основном в гаражах, где красят машины.
3. Вихревые – наиболее подходящие агрегаты для удаления дыма от сварки.

Для обычного гаража самый практичный вариант – вытяжной канальный вентилятор. Это устройство стоит недорого и хорошо выполняет своё предназначение.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.
