Подключение насосной станции
Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:
- Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
- Сама станция.
- Трубопровод, идущий к потребителям.
Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.
Водоснабжение из колодца для постоянного проживания
Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).
Схема установки насосной станции в доме
Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.
Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).
Вариант прохода не через фундамент — необходим обогрев и серьезное утепление
При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.
Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.
Детальная схема обвязки насосной станции при подключении к колодцу или скважине
Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.
Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.
Подключение насосной станции к водопроводу
Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.
Схема подключения насосной станции к водопроводу
На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.
Подключение к скважине
Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

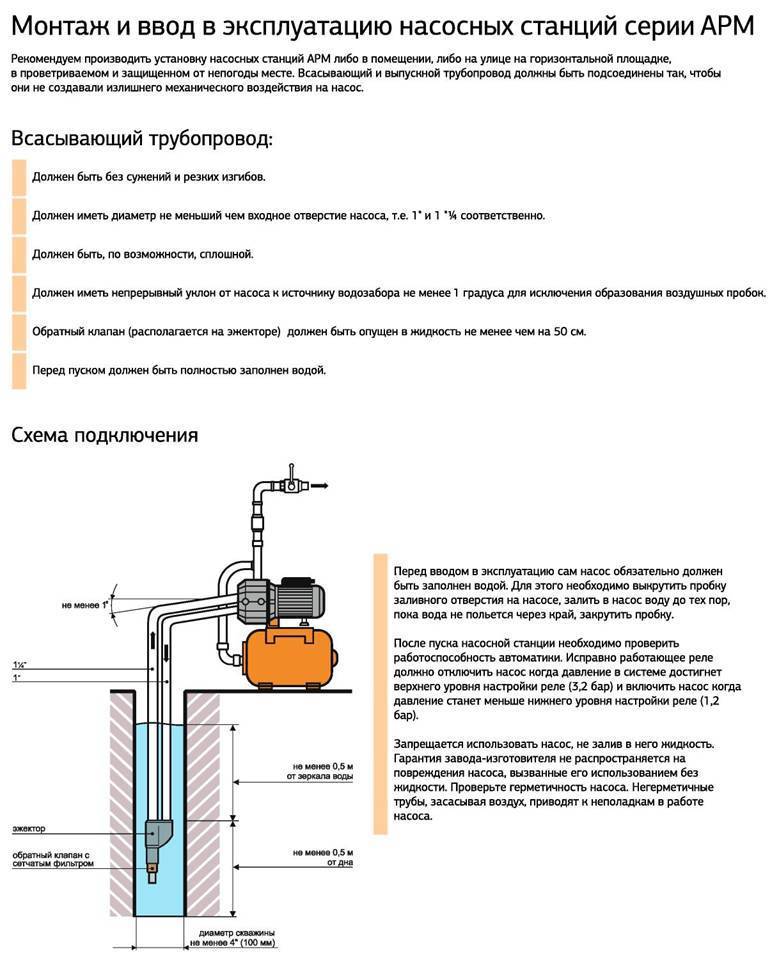

Установка насосной станции: схема подключения к скважине
Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.
Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.
https://youtube.com/watch?v=_d3RXbFArls
Принцип действия эжектора
Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.
Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.
Эжектор — устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.
Галерея изображений
Фото из
Эжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистрали
Эжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройства
К эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напор
Эжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматам
Устройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкций
Для установки эжектора у насосного агрегата должно быть два входящих отверстия
Воспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройство
На всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачки
Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров. Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.
Эжектор для поверхностного насоса состоит из следующих элементов:
- всасывающая камера;
- смесительный узел;
- диффузор;
- зауженное сопло.
Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.
Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды
Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.
Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.
Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы
Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.
Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная — поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.
На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки
Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.
Самостоятельное изготовление эжектора: обзор процесса
Для изготовления эжектора своими силами нам понадобится комплект доступных деталей, в который войдут следующие фитинги и элементы сопряжения:
- Тройник – он послужит основой для конструируемого устройства.
- Штуцер – он будет использоваться как проводник потока с высоким давлением.
- Муфты и отводы – с помощью этих элементов мы проведем сборку эжектора и подключение полученного устройства в систему.
Причем самодельный эжектор для насосной станции собирается из вышеописанных деталей в следующем порядке:
- Берем тройник, торцы которого рассчитаны на резьбовой монтаж. Причем резьба на всех торцах внутренняя.
- В нижнюю часть тройника вкручиваем штуцер, выпускным патрубком вверх. То есть, основу штуцера нужно вкрутить в тройник, расположив выпускной патрубок (малого диаметра) внутри основы эжектора. Причем патрубок не должен торчать из противоположного торца тройника. И если он чрезмерно длинный, то его обтачивают. Соответственно короткий штуцер наращивают с помощью полимерной трубки. Расстояние от торца тройника до торца штуцера должно равняться 2-3 миллиметрам.
- К верхней части тройника (расположенной над штуцером) крепят переходник, один торец которого оформлен под наружную резьбу (его и вкручивают в основу будущего эжектора), а второй – оборудован как обжимной фитинг под металлопластиковую трубу, по которой будет транспортироваться (за пределы эжектора) вода из скважины.
- В нижнюю часть тройника, куда уже ввинчен штуцер, нужно вкрутить еще один фитинг – уголок (отвод), на который будет надета (и закреплена обжимной гайкой) труба линии рециркуляции. Поэтому перед монтажом нижняя (резьбовая) часть штуцера обтачивается, до трех-четырех ниток резьбы.
- В боковое ответвление вкручивают второй уголок, заканчивающийся цанговым зажимом для монтажа подводящего трубопровода, по которому идет вода от источника.
Эжектор подсоединён к полиэтиленовым трубам
Резьбовые соединения монтируют на ФУМ (полимерный уплотнитель). Если в качестве труб используется погонаж из полиэтилена, то вместо цанговых фитингов под металлопластик употребляют обжимные элементы, рассчитанные на эффект обратной усадки полиэтилена. При этом на уголках можно сэкономить – трубы из сшитого полиэтилена гнутся в любую сторону и под любым углом.

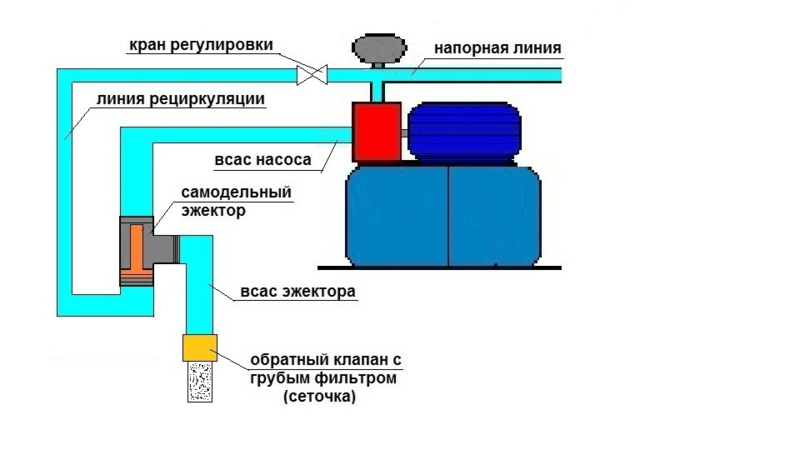

После сборки самодельного эжектора его нужно подключить к насосной станции. Причем, если указанное устройство будет подключено вне колодца – перед нами насосная станция с «внутренним» эжектором. Ну а если эжектор погрузится прямо в шахту, «нырнув» под воду, то перед нами насосная станция с внешним эжектором.
И в последнем случае к собранному прибору придется подключать сразу три трубы:
- Первую – к боковому торцу тройника. Она должна погрузиться почти до самого дна, а к ее торцу стоит прикрепить сетчатый фильтр в корпусе-стакане. По этой трубе течет поток с (пока еще) небольшим напором.
- Вторую – к нижнему торцу тройника. Ее подключат к напорной линии, выходящей из насосной станции. В итоге, в эжекторе появится поток, двигающийся с большой скоростью.
- Третью – к верхнему торцу. Ее выведут на поверхность, подключая к всасывающему патрубку насоса. По этой трубе потечет поток с увеличенным благодаря эжектору напором.
При этом первая труба уйдет под воду целиком, а вторая и третья будут выходить из воды на поверхность.
https://youtube.com/watch?v=x4zICtMBRFY
Виды эжекторов по месту установки
Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:
- минимум места, необходимого для установки;
- хорошая защищенность эжектора от загрязнений;
- отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

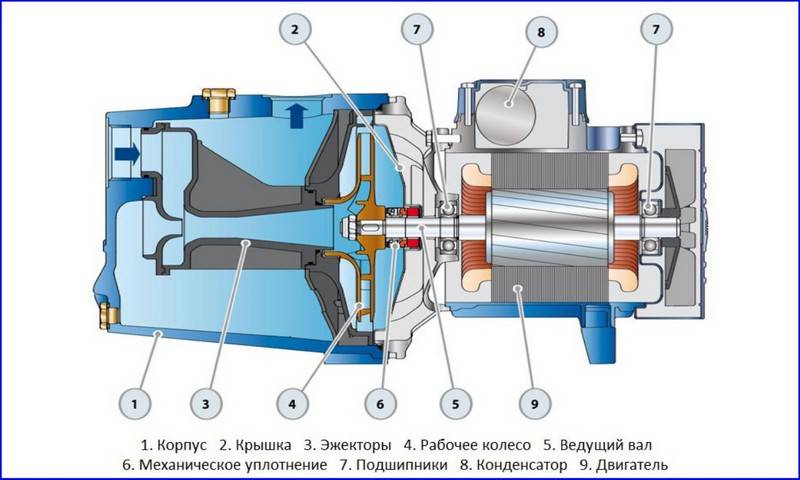

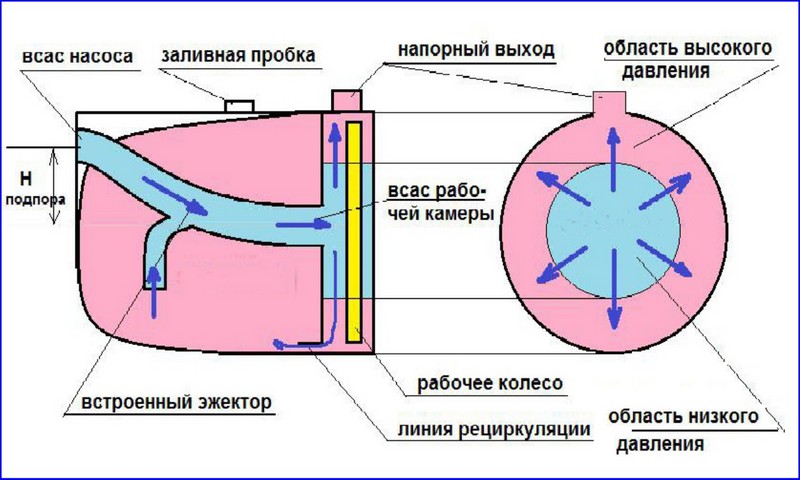

Центробежный насос с встроенным эжектором
Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.
Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

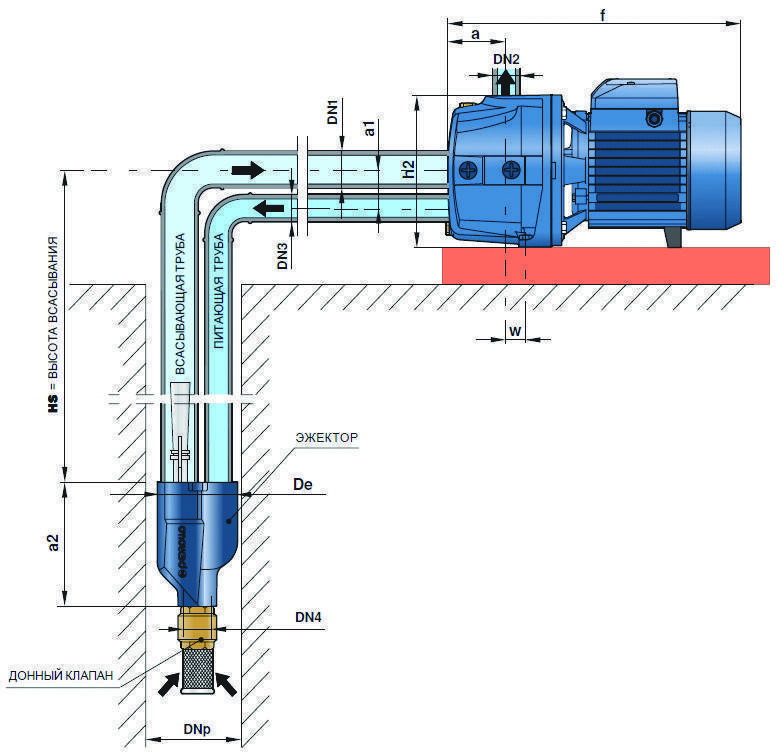

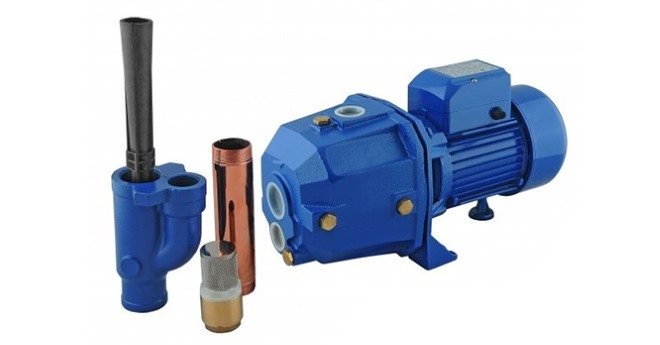

Насос с внешним эжектором
Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров
При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы
Преимущества, принцип работы и тонкости монтажа
Поверхностный насос с внешним эжектором имеет следующие плюсы:
- работа с большими глубинами вплоть до 50-и метров;
- небольшие габариты и масса станции;
- удобство подведения воды к объекту;
- возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.
Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.
Конструктивные особенности и принцип действия
Элементами конструкции выносного эжектора для насоса являются:
- камера, в которую всасывается перекачиваемая среда;
- смесительный узел;
- диффузор;
- сопло, поперечное сечение которого сужается.

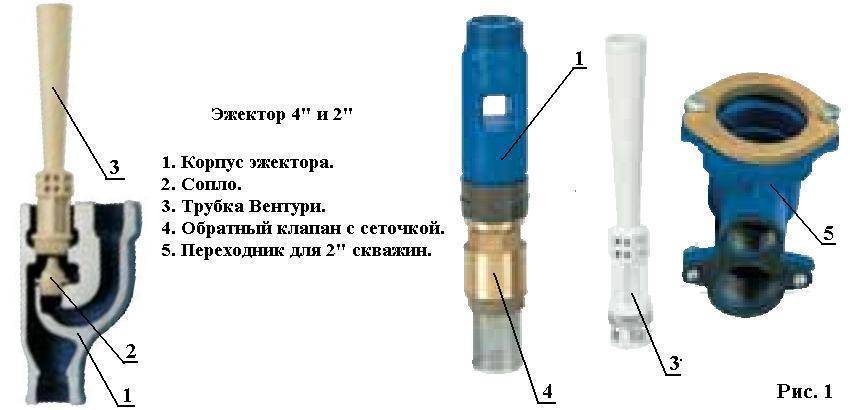

Устройство выносного эжектора
Как работает любой эжектор? Как сказано выше, функционирует такое устройство по принципу Бернулли: если скорость движения потока жидкой или газовой среды увеличивается, то вокруг него формируется область, характеризующаяся низким давлением, что способствует возникновению эффекта разрежения.
Если правильно подобрать форму трубы и скорость потока, то в отвод, расположенный в суженной части, будет засасываться воздух или жидкость
Итак, принцип работы насосной станции, оснащенной эжекторным устройством, заключается в следующем:
- Жидкая среда, которую перекачивает эжекторная установка, поступает в последнюю через сопло, поперечное сечение которого меньше, чем диаметр входной магистрали.
- Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует формированию в такой камере области с пониженным давлением.
- За счет возникновения в смесителе эжектора эффекта разрежения в камеру всасывается жидкая среда, находящаяся под более высоким давлением.
Если вы решили оснастить насосную станцию таким устройством, как эжектор, имейте в виду, что перекачиваемая жидкая среда поступает в него не из скважины или колодца, а от насоса. Сам эжектор при этом располагается таким образом, чтобы часть жидкости, которая была откачана из скважины или колодца посредством насоса, возвращалась в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающей в камеру смесителя эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или колодца, обеспечивая тем самым постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, которую откачивает насосная станция с эжектором, поступает в рециркуляционную трубу, а остальная – в обслуживаемую такой станцией водопроводную систему.

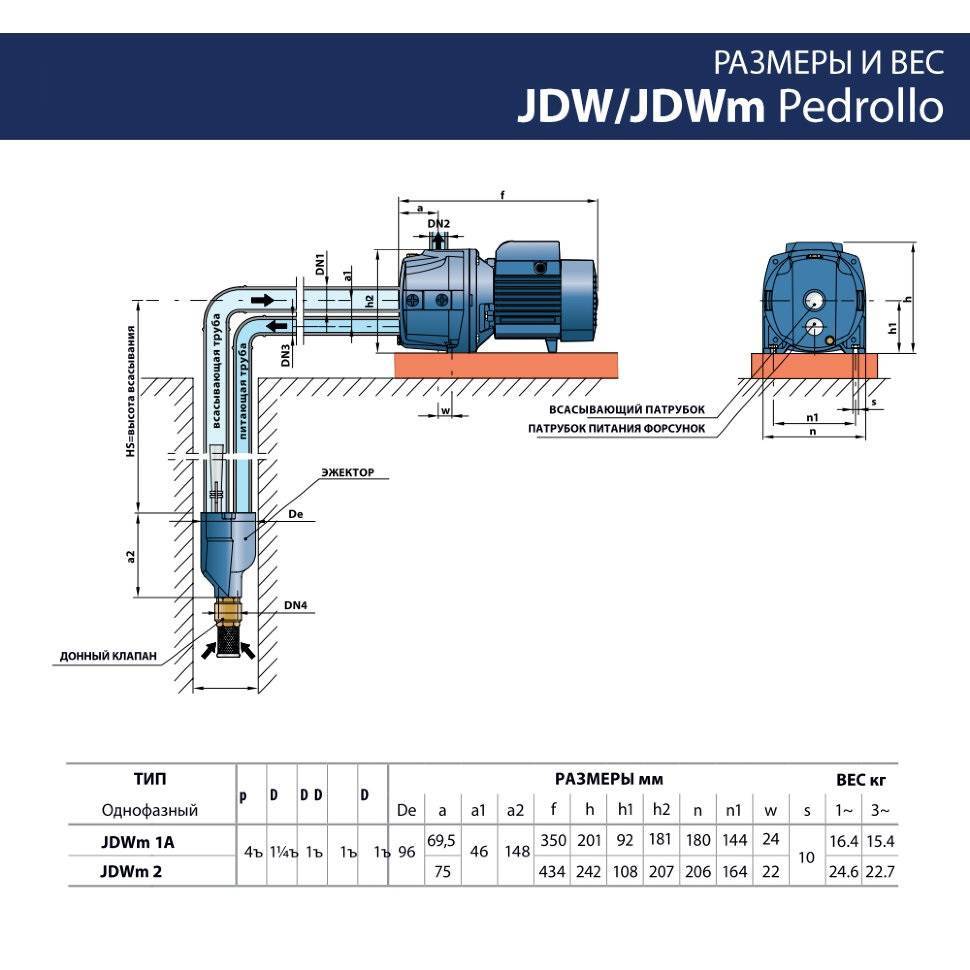

Подключение насоса с внешним эжектором
Разобравшись с тем, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для того, чтобы поднять воду на поверхность и транспортировать ее по трубопроводу. Таким образом, не только повышается эффективность использования насосного оборудования, но и увеличивается глубина, с которой может быть произведено откачивание жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от работы вхолостую.
Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, устанавливаемого на рециркуляционной трубе. При помощи такого крана, который регулирует поток жидкости, поступающей к соплу эжектора, можно управлять работой данного устройства.
Как работает устройство?
Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.
Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.
Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.
Пуск насосной станции
Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.
Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:
- нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
- где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
- слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
- зеркало воды слишком низко, не хватает мощности.
Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.
Подробности
Типы эжекторов
Место установки влияет на тип эжектора: выносной, либо встроенный. Конструкции устройств в принципе не различаются, однако место расположение оказывает влияние на установку насоса, его эффективность.
Если устанавливают встроенный тип, то эжектор находится в корпусе насоса, или около него. При этом устройство компактно, не требует отдельной установки. Выполняют просто монтаж насосного оборудования. В корпусе насоса эжектор находится под защитой от грязи. Процесс разрежения, обратного забора жидкости происходит внутри корпуса. Не придется ставить фильтры очистки для обеспечения защиты эжектора от песка, мелкого мусора.
Внимание! Эжектор выносного типа требует при установке больше усилий, зато работает устройство с меньшим шумом. Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров
Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора
Встроенный эжектор эффективен при малых глубинах колодца, максимум десять метров. Но они способны обеспечивать хорошим напором воды. Объема добываемой воды хватает для использования в быту, при поливе огорода, мойки машин и т.д. К недостаткам можно отнести шумную работу эжектора, так как эффект усиливается при работе насоса. Следует проводить шумоизоляционные работы. Оборудование, имеющее встроенный эжектор, лучше располагать снаружи в отдельном нежилом помещении, либо в кессоне. Насосный двигатель, оснащенный эжектором внутри, должен отличаться мощностью, в отличие от модели без эжектора.
Выносной тип следует устанавливать в двадцати – сорока метрах от насоса. В некоторых случаях рекомендуют удалять эжектор на пятьдесят метров от насосного оборудования.
Эжектор, находящийся под землей, не издает звуков. Устройство подключают к насосу при помощи трубы рециркуляции. По ней вода будет обратно стекать в эжектор. Более длинная труба требуется при более глубокой установке прибора. Скважину следует оснастить дополнительной трубой на этапе создания проекта. При подключении данного вида устройства требуется установка бака для накапливания воды, чтобы из него забиралась жидкость в рециркуляционную трубу.
Бак снижает уровень нагрузки на насос поверхностного типа, экономит энергию. Внешний эжектор менее эффективен, чем встроенный. Но с помощью него можно увеличивать глубину скважины, на которой забирают воду. Данный тип не предполагает расположение эжектора вблизи скважины. Устройство может находится в подвальном помещении дома.
Внимание! Эжектор можно располагать в сорока метрах от скважины, производительность насоса от этого не изменится
Установка эжекторов
Эжекторы, встроенные в насос, легко устанавливать. Они находятся внутри корпуса. Насос следует подключить к шлангу для подачи жидкости и к водопроводу. Если эжектор работает с насосной станцией, насос следует соединить с помощью штуцера, имеющего пять выходов, к гидроаккумулятору. К насосу подключают реле для регулировки давления, чтобы включать и отключать оборудование автоматически.
Более сложно устанавливать выносной тип эжектора. Первым делом ставят трубу для обеспечения обратного потока от бака с водой в эжектор. На узле всасывания ставят клапан обратного действия. За клапаном устанавливают фильтр сетчатого типа, защищающий от мусора. Кран для регулировки устанавливают на рециркуляционном патрубке сверху. Он регулирует объем воды, направляющийся к эжектору. Эта деталь не обязательна, но улучшает напор воды. Воды в водопроводе, идущему к дому, останется больше, если объем возвращаемой жидкости будет меньше. Так можно следить за силой напора воды в системе. При малом напоре закручивают кран регулировки на обратном трубопроводе, и наоборот.
