Фильтры для системы отопления: грязевые, магнитные, отстойники

Наиболее распространенные разновидности фильтров-грязевиков

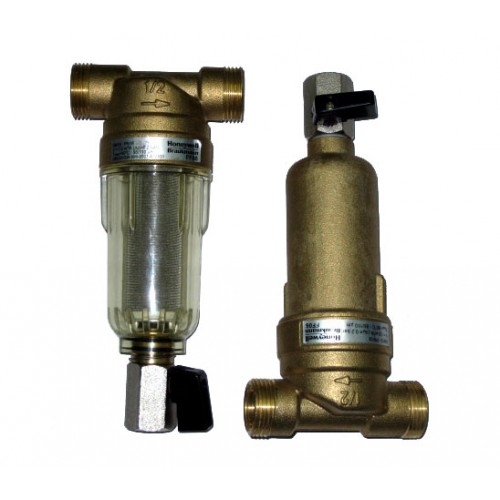

Латунные сетчатые «косые» фильтры

Грязевики такого типа имеют сетчатый принцип очищения. Это самый распространенный тип фильтров-грязевиков, используемых в системах отопления дома. Присоединение к трубопроводу происходит при помощи муфтового резьбового способа. Диапазон размера резьбы достаточно широк – от ½ до 2 дюймов.

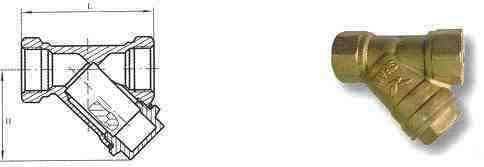

Конструкция латунного сетчатого «косого» фильтра-грязевика довольно проста.

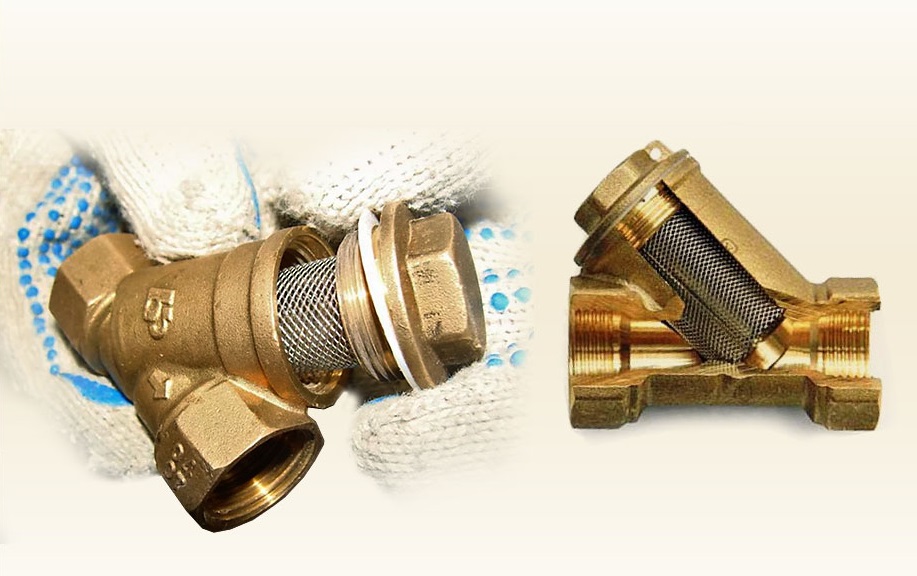

Он состоит из латунного корпуса. Корпус сам состоит из двух цилиндров, прямого и наклонного. С двух сторон прямой части корпуса расположены резьбовые муфты для присоединения к трубопроводу. В «косой» части корпуса установлен фильтрующий элемент – сетка из нержавеющей стали с ячейками определенного размера. Сверху «косого» цилиндра имеется латунная пробка с шестигранником под ключ. Между корпусом и пробкой находится уплотнительная прокладка.

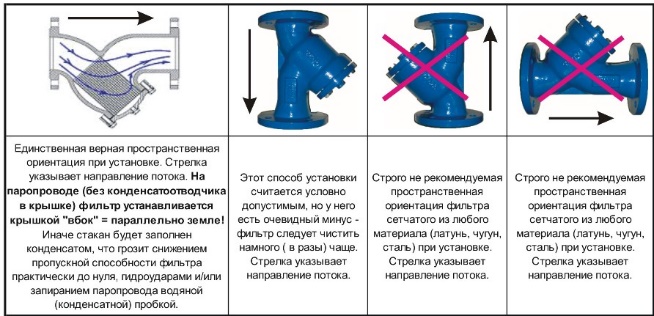

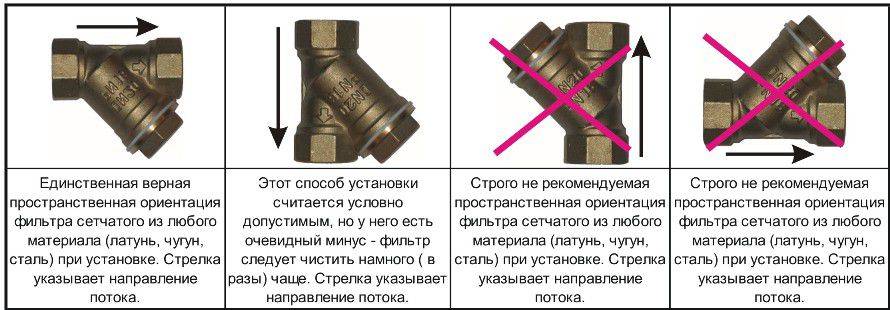

При установке грязевика на горизонтальном участке трубе, скошенный цилиндр должен находиться внизу. При монтаже данного устройства необходимо учитывать направление потока рабочей среды, которое показано стрелкой на корпусе фильтра.

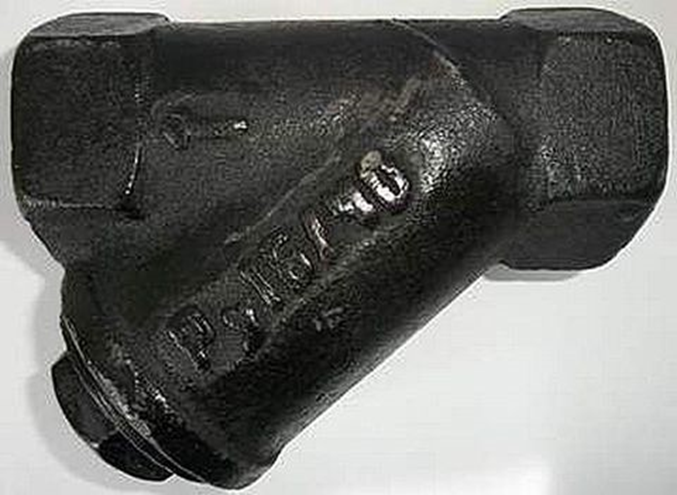

Чугунные «косые» магнитные фильтры

По устройству и внешнему виду такие грязевики схожи с латунными. Только корпус и пробка сделаны из чугуна. А, фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали как у латунного аналога.

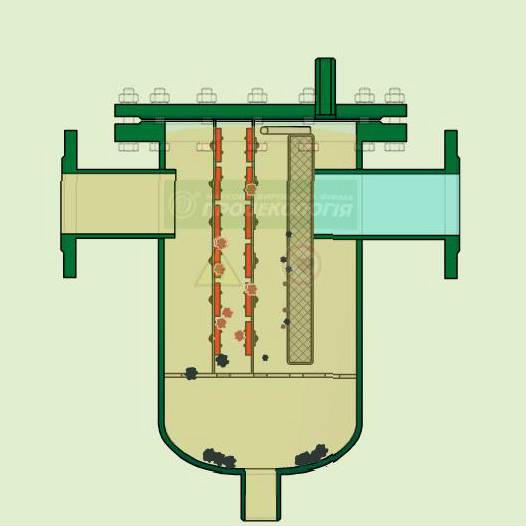

Основное отличие чугунного грязевика – это наличие особой стойки, которая оснащена постоянными дисковыми магнитами. Получается двойная фильтрация. Сетка улавливает механические частицы, а магниты – частицы металла и окалины.

Процесс монтажа чугунных «косых» магнитных грязевиков на трубопровод не отличается от монтажа латунных фильтров – грязевиков.

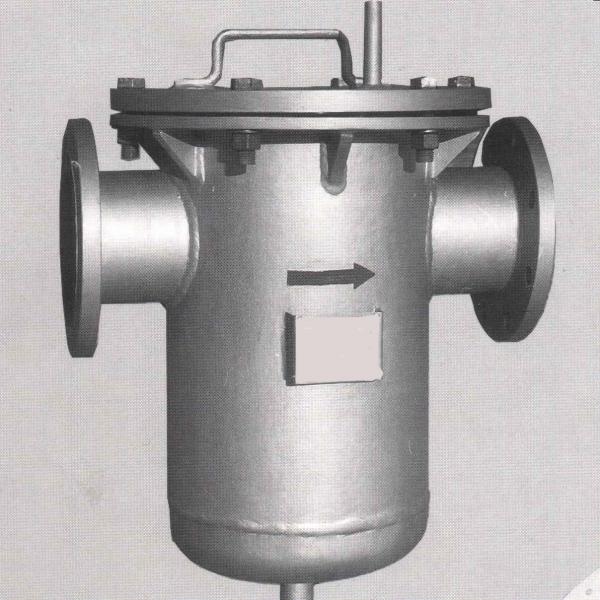

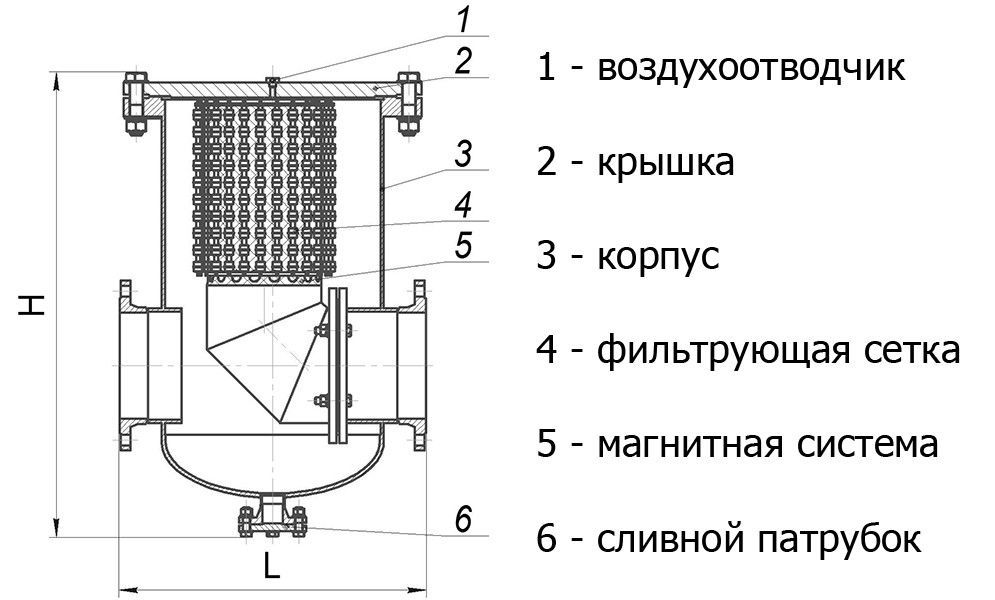

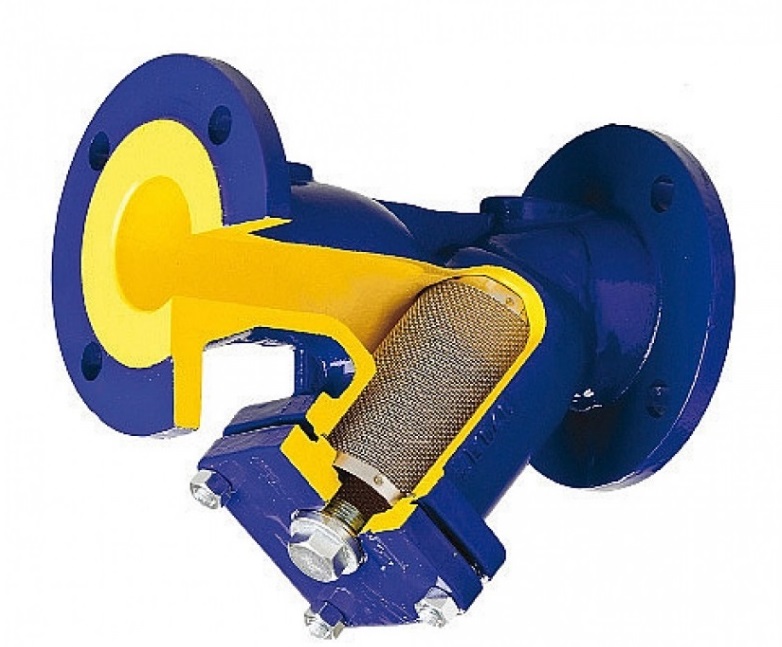

Фланцевые магнитные фильтры-грязевики

Фланцевые магнитные грязевики практически полностью повторяют конструкцию и принцип работы чугунных «косых» магнитных фильтров. Разница лишь в размерах грязевика и наличии фланцевой заглушки вместо резьбовой.

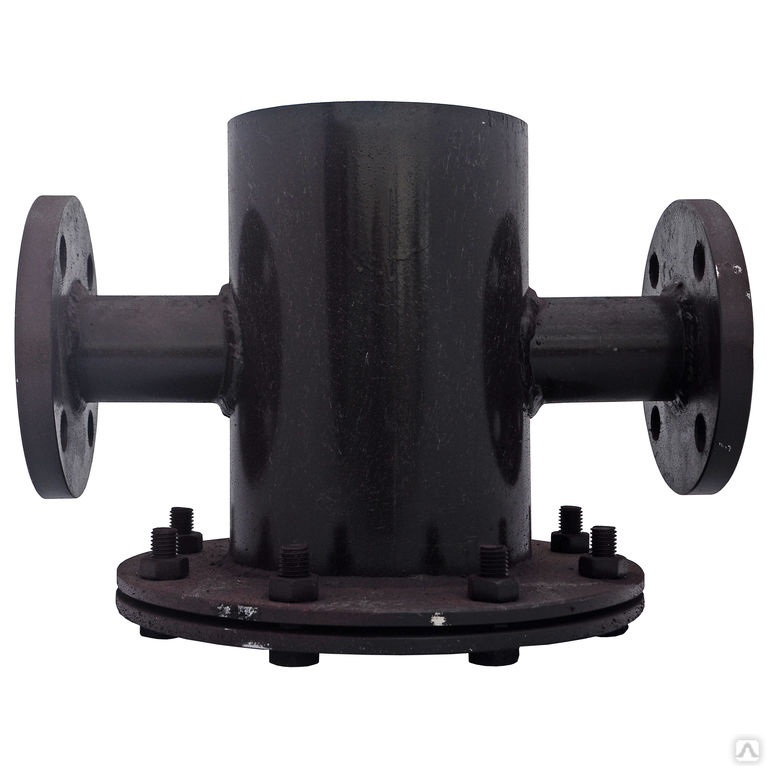

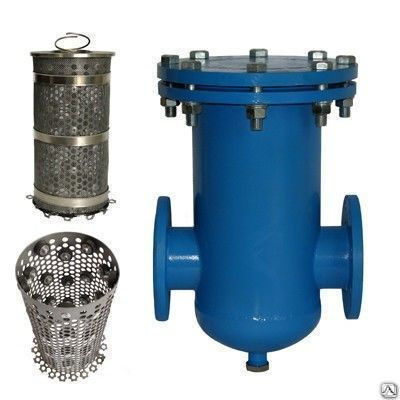

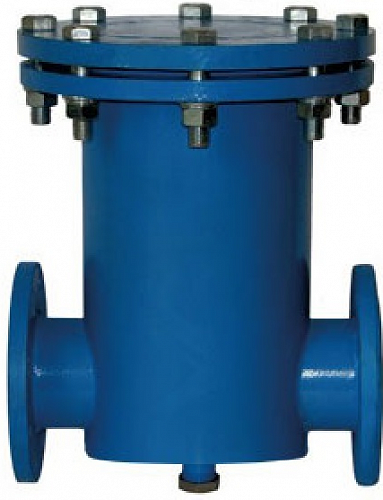

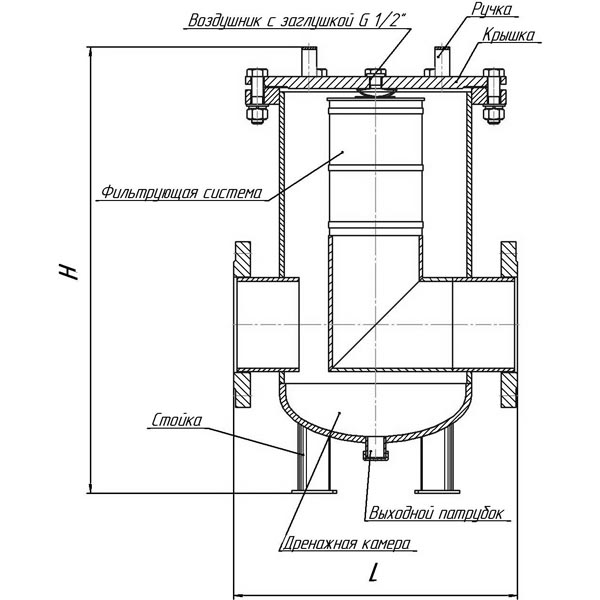

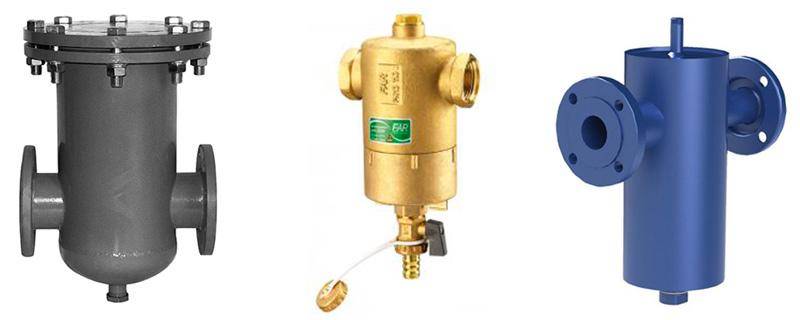

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных грязевиков относятся так называемые абонентские фильтры.

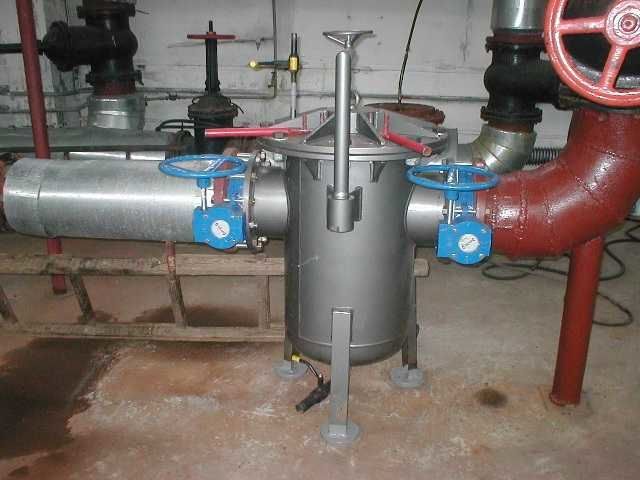

Абонентские грязевики-отстойники устанавливаются на тепловых магистральных линиях. Такие грязевики совмещают в себе функции отстойника и сетчатого фильтра. Они могут выполняться в горизонтальном или вертикальном исполнении, но вертикальное встречается значительно чаще.

Абонентские фильтры грязевики-отстойники обладают очень высоким эксплуатационным ресурсом, они просты в обслуживании, а их большой внутренний объем позволяет уменьшить частоту профилактических работ.

Особенности обслуживания и очистки

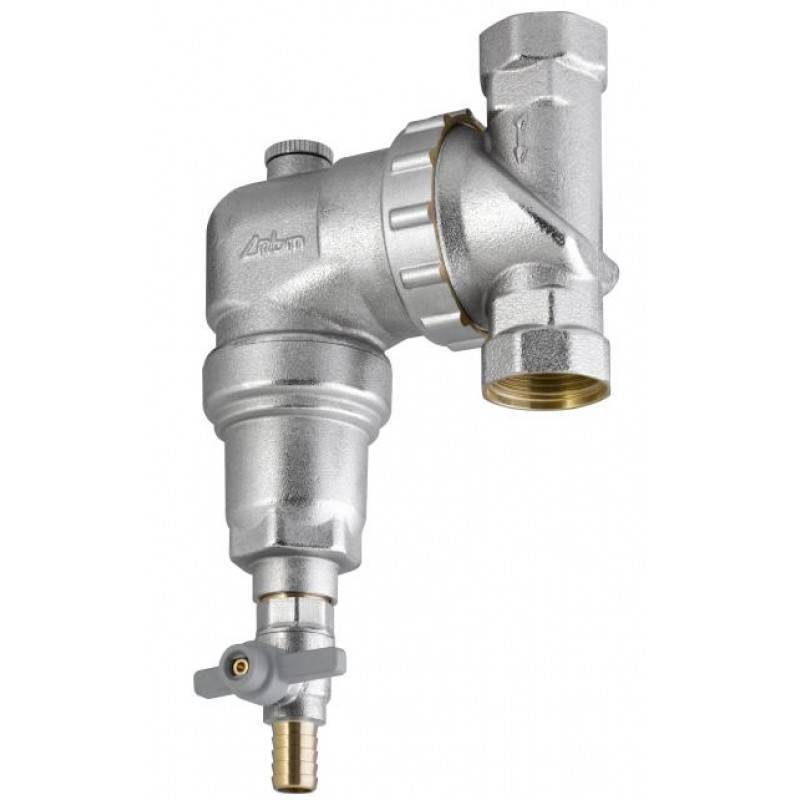

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Как выполняется установка грязевика

Перед непосредственным монтажом и закупкой материалов, следует создать более или менее точный план системы отопления

После этого нужно выявить самые удачные места для установки грязевиком, при составлении схемы монтажа следует брать во внимание как можно больше нюансов:повороты контура, изгибы и скорость потока

Монтаж производится с учетом следующих рекомендаций:

Грязеуловители устанавливаются исключительно на горизонтальных участках контура.
Монтаж выполняется между 2 шаровыми кранами.
Устанавливается грязевик перед датчиком водяного потока (если такой у вас встроен в СО).

Как правильно установить грязевик в системе отопления, следуйте этой инструкции:

Сначала сливается весь теплоноситель из системы отопления (если по близости не предусмотрено запирающих кранов).
Затем вырезается болгаркой участок горизонтального трубопровода не более 1 метра (если трубы стальные) или вырезается труборезом (если трубы полипропиленовые)
Впаиваются или вкручиваются штуцеры для подключения шаровых кранов.
После этого подсоединяются небольшие участки труб и сам грязевик. Ориентирован он должен быть строго вниз, при этом под острым углом по направлению к потоку.
В завершении работы системы заполняется теплоносителем, стравливается воздух, а потом фильтрующая система тестируется на герметичность.

Прежде чем ставить грязевик, не забудьте внимательно ознакомиться с инструкцией от производителя.

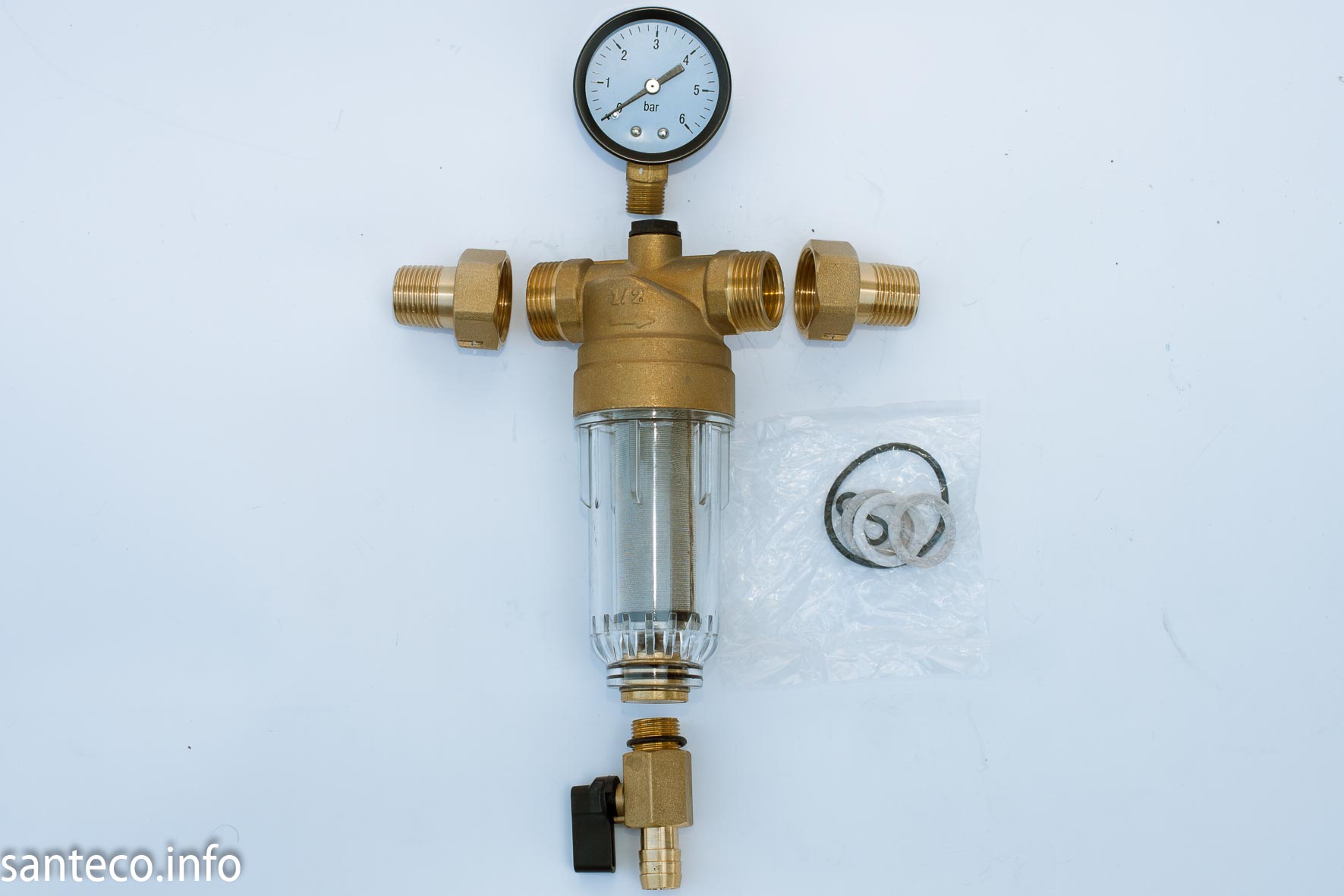

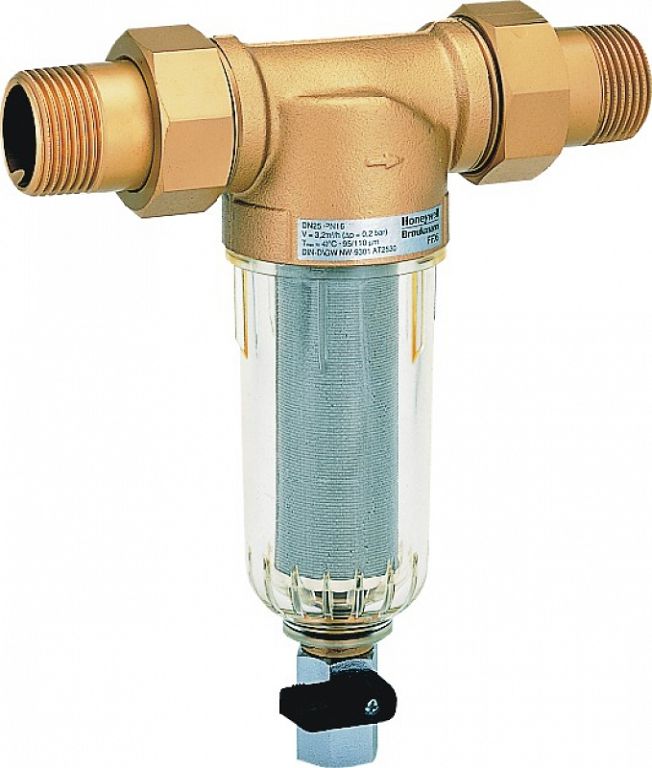

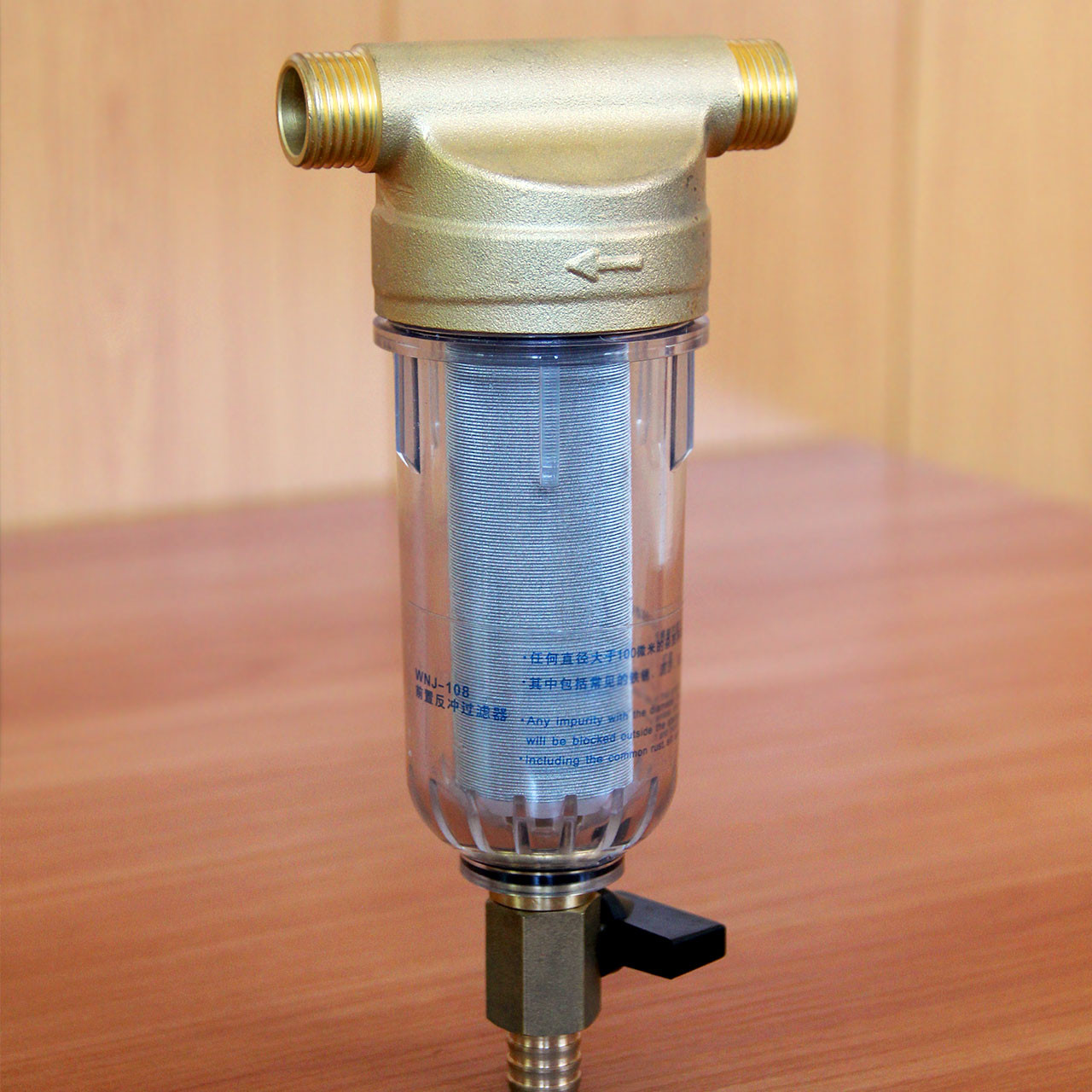

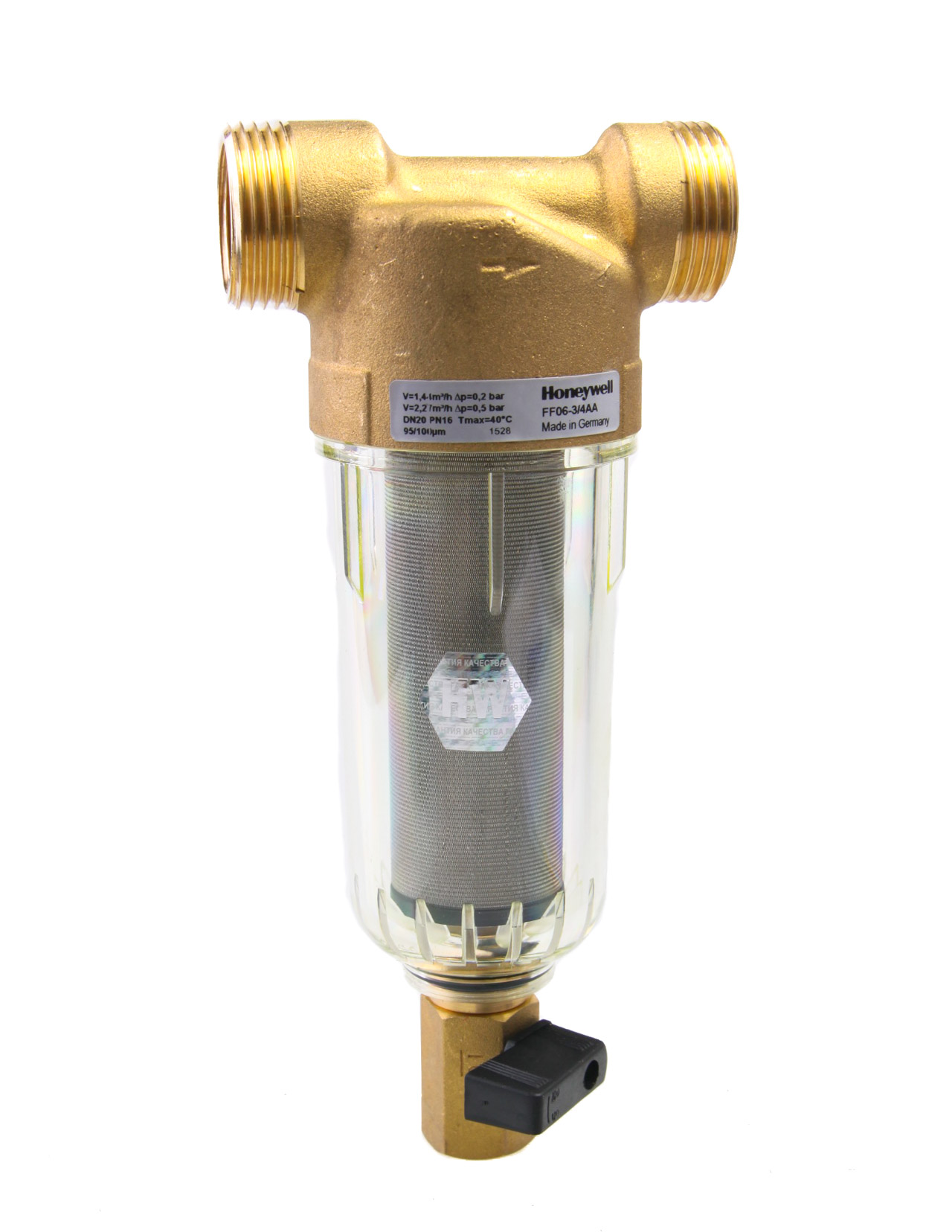

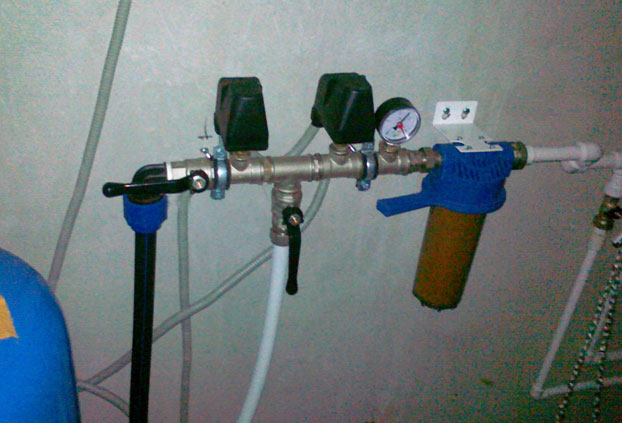

Фильтр тонкой очистки

В автономных системах предпочтительно устанавливать дополнительный фильтр тонкой очистки. Он отличается от вышерассмотренных видов тем, что в качестве основного компонента используется кассета. В зависимости от конструкции она может иметь либо цилиндрическую, либо квадратную форму. Последняя большая редкость, так как производство таких видов связано с определенными трудностями.

При выборе нужно обратить внимание, чтобы модель фильтра для системы отопления была рассчитана для достаточно высоких температур. Если установить аналог для водопровода – корпус или фильтрующий элемент могут повредиться под воздействием горячей воды

Еще одним фактором является пропускная способность она не должна быть меньше рассчитанного напора в системе. Обычно это 7,2 м³/час.

Какие еще параметры важны для фильтра тонкой очистки, предназначенного для установки в систему отопления?

Возможность крепления к стене

Это важно для пластиковых трубопроводов, у которых не допускается увеличение нагрузки вследствие заполнения колбы водой,
Материал изготовления фильтрующего элемента. Для отопления лучше всего приобретать сетчатые модели из металла, Максимальные значения температуры и давления

Насколько актуален монтаж фильтров для отопления тонкой очистки. Если была проведена предварительная обработка теплоносителя – можно обойтись и без них. К тому же при использовании антифризов установка фильтра тонкой очистки запрещена. Плотность теплоносителя будет намного выше, чем у воды. Это затруднит его протекание через фильтрующий элемент. Средняя стоимость этого компонента для отопления составляет от 2,2 до 4 тыс. руб.

Фильтр тонкой очистки

Еще одним фактором является пропускная способность – она не должна быть меньше рассчитанного напора в системе. Обычно это 7,2 м³/час.

Какие еще параметры важны для фильтра тонкой очистки, предназначенного для установки в систему отопления?

Возможность крепления к стене

Это важно для пластиковых трубопроводов, у которых не допускается увеличение нагрузки вследствие заполнения колбы водой;

Материал изготовления фильтрующего элемента. Для отопления лучше всего приобретать сетчатые модели из металла;
Максимальные значения температуры и давления.

Грубая очистка воды фильтрами отопления

Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.

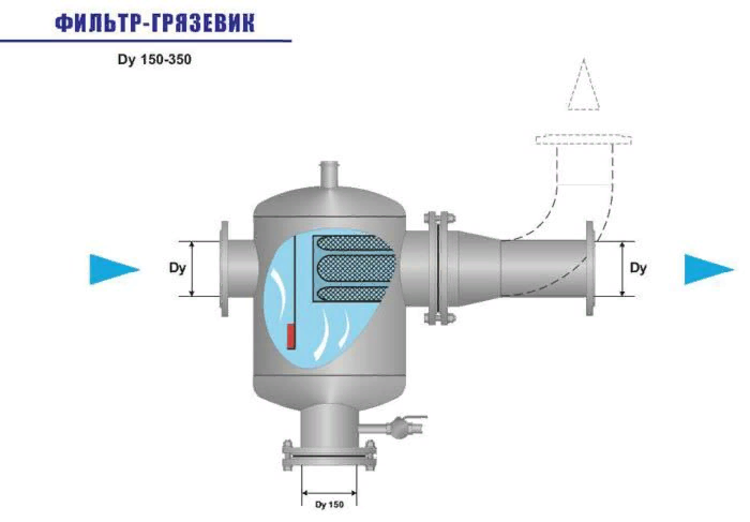

Фильтр-грязевик

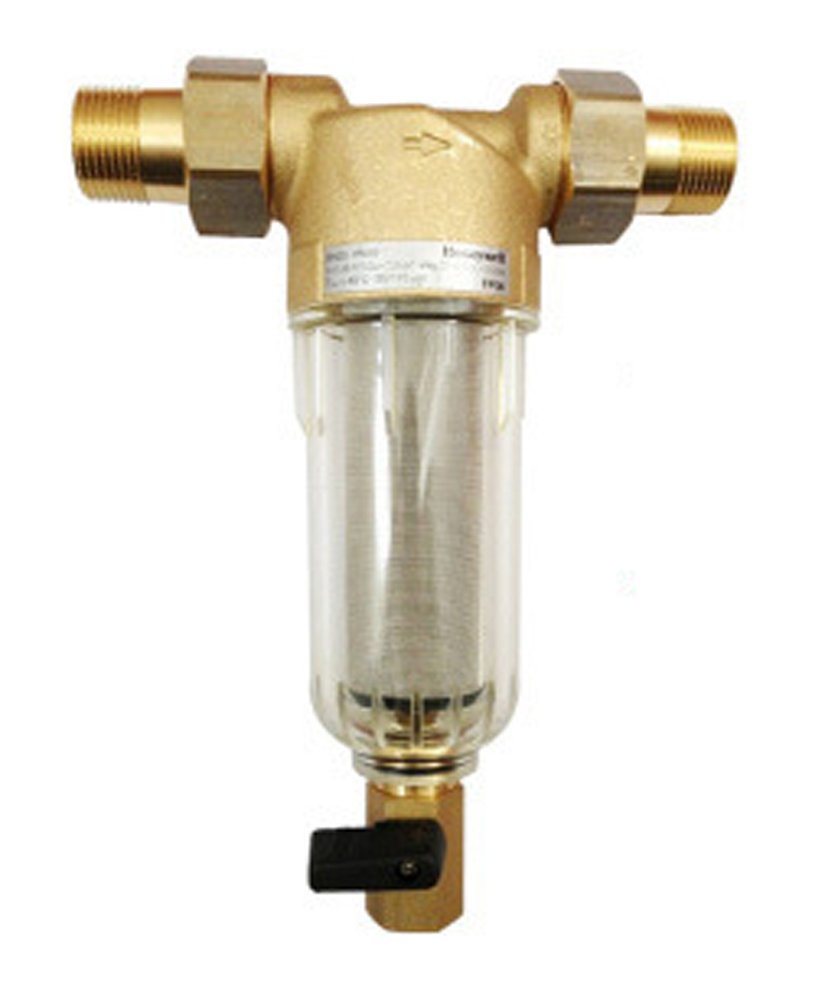

Фильтр-грязевик для отопления

Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.

Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.

В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:

По способу подсоединения – резьбовой, приварочный или фланцевый;
По расположению – вертикальный или горизонтальный.

Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.

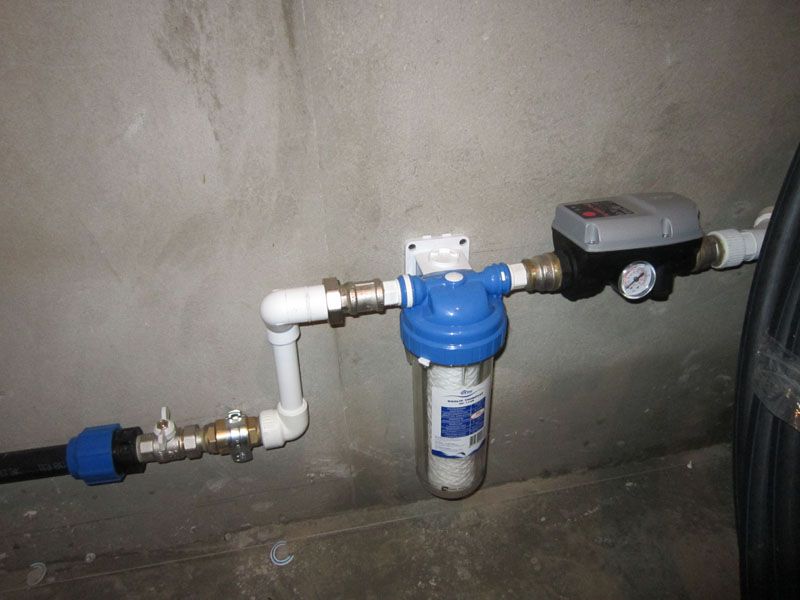

Инструкция по установке фильтра-грязевика

Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.

Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

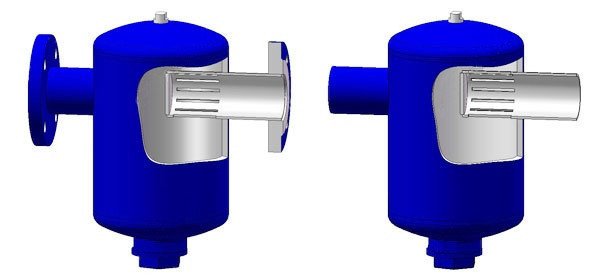

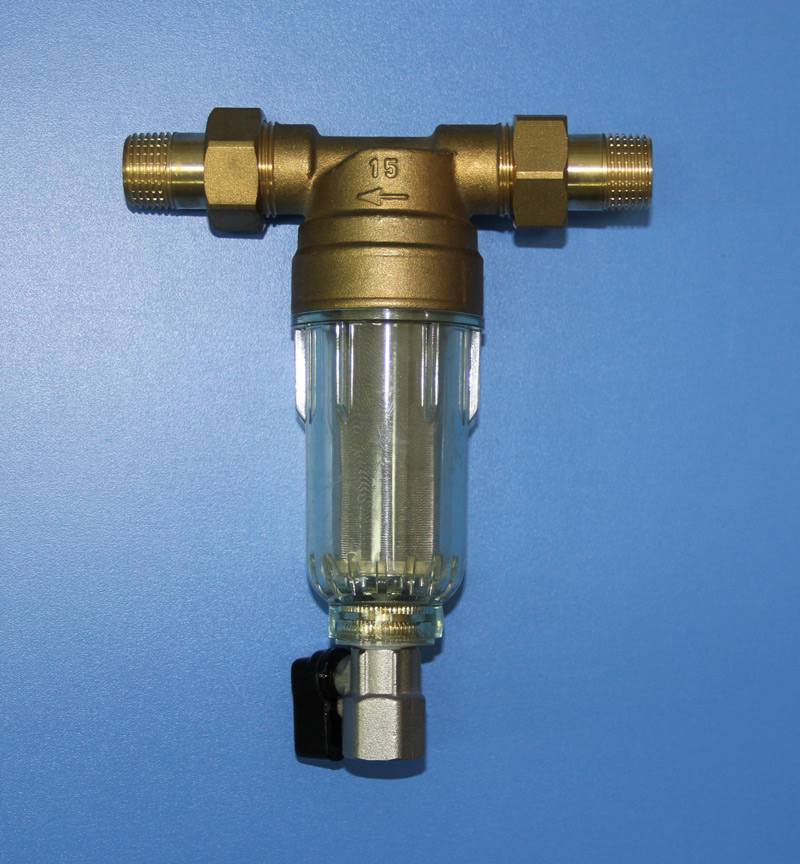

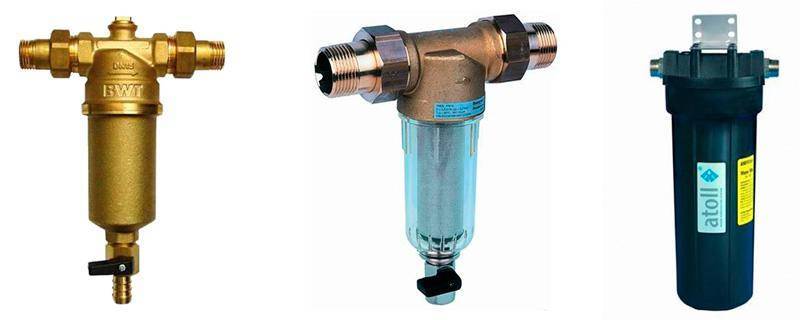

Фильтр отстойник

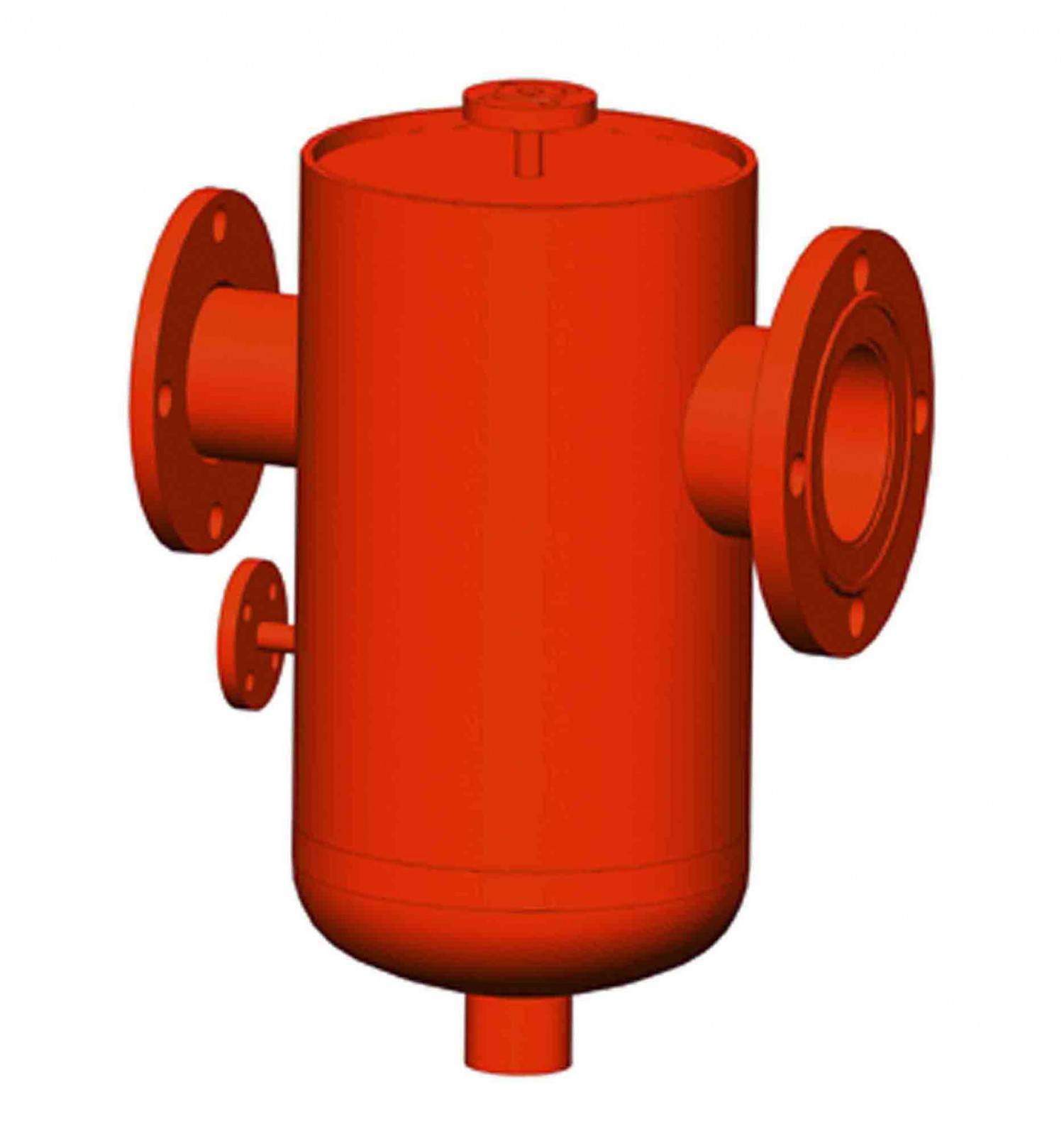

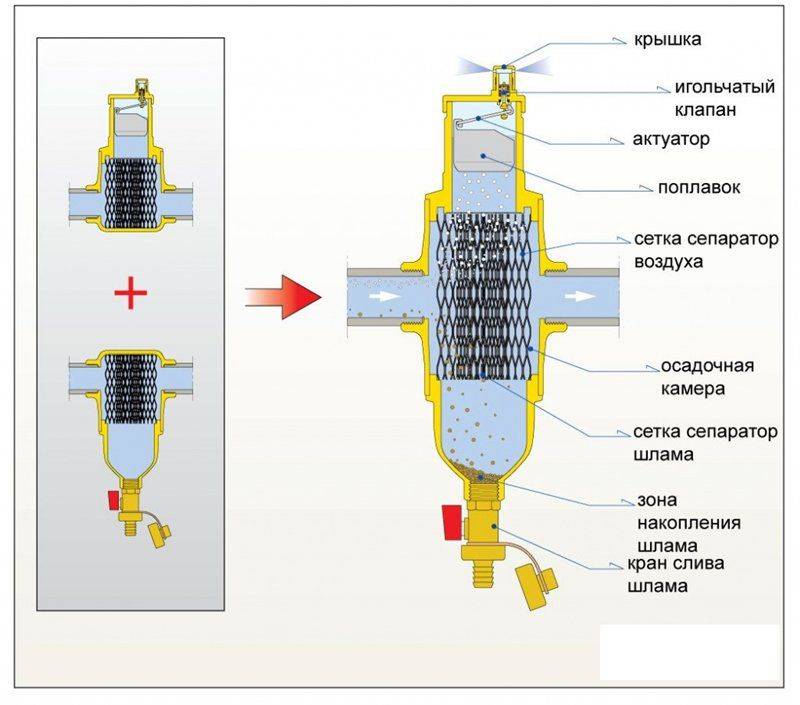

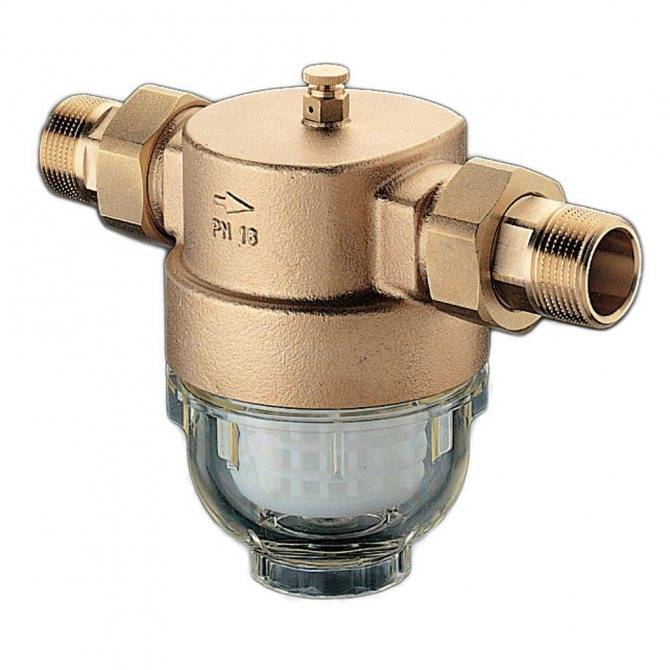

Фильтр отстойник с воздушным сепаратором

Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.

Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.

Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:

Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.

Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже – до 7 тыс. рублей.Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.

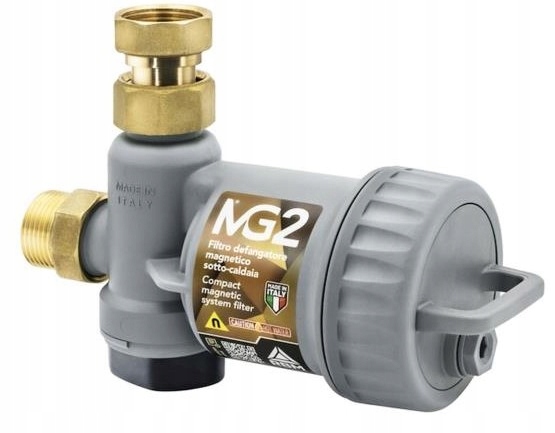

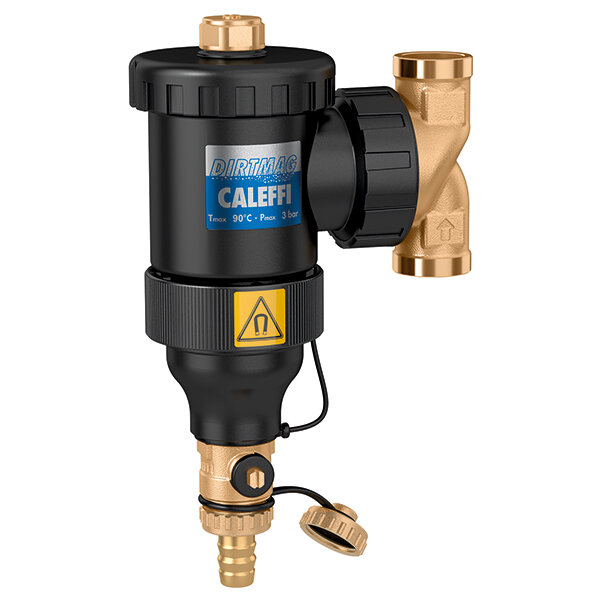

Магнитные фильтры для системы отопления

Уникальные эксплуатационные свойства магнитных фильтров сделали их популярными для систем отопления. Конструкция действительно очень простая. Это два магнита (полюса противоположные), располагающиеся «лицом» друг к другу. Попав туда, металлические примеси просто останутся на поверхности.

Разновидности конструкций магнитных фильтров для воды:

Съемного типа. Конструкция из двух пластин, которые монтируются напрямую на трубу отопления. Оборудование характеризуется простотой установки, при необходимости не составит труда заменить сменные элементы.
Несъемного типа. Конструкция имеет вид обычной трубы, сделанной из специальных сплавов (ферримагнитных). Данная модель характеризуется большим рабочим ресурсом. Следует так же отметить, что показатели магнитного поля намного лучше, чем у оборудования съемного типа.

Стоимость фильтров магнитного типа варьируется, с учетом возможностей определенной модели. Самую простую конструкцию вполне может позволить себе установить среднестатистический покупатель.

Зачастую возникает вопрос о том, есть ли необходимости устанавливать для системы отопления все три вида фильтров. Для автономной конструкции будет достаточно отстойника. Если же речь идет о центральной системе отопления, рекомендуется установить все три вида фильтров очистки воды (жидкость в водопроводе содержит больше различных примесей).

Установку очистительного оборудования для домашнего отопления можно проводить самостоятельно. Сейчас производители в коробке с выбранной конструкцией обязательно прилагают инструкцию. Если четко ей следовать, оборудование будет работать правильно.

Фильтр для отопительной системы играет важную роль, будь то центральное или автономное отопление. Если не позаботиться о монтаже конструкции очистки жидкости, трубы быстро засорятся. В результате отопительная система хуже будет греть, квартира или частный дом «окутаются холодом».

Актуальность установки фильтров отопления

Фильтр механической очистки в системе центрального отопления

Что еще является причиной изменения состава теплоносителя? Во-первых – подключение узла подпитки к центральному водопроводу. В этом случае грязевые фильтры для отопления будут задерживать большую часть примесей.

Помимо этого существует другой фактор появления инородных элементов в воде. Даже в тщательно дистиллированном теплоносителе есть определенный % минеральных добавок. Во время повышения температуры он выпадает в осадок, формируя известковый налет на трубах. При достаточно интенсивной циркуляции часть его попадает в воду в виде частиц достаточно большой фракции. Установленный фильтр для системы отопления будет задерживать их, тем самым оставляя параметры системы на должном уровне.

Из каких фильтрующих элементов должна состоять автономная система отопления?

Предварительная грубая очистка. В обязательном порядке устанавливается при подключении к центральному водопроводу для подпитки системы. Оптимальная модель – фильтр отстойник в отоплении, в колбу которого собираются все инородные компоненты;
Тонкая очистка. С ее помощью можно задерживать продвижение небольших частиц, размер которых менее 100 мкм;
Дополнительные магнитные фильтры для отопления. На их стенках, изготовленных из ферримагнитного сплава, остаются металлизированные частицы – ржавчина, сколы от труб и т.д.

Выбор наиболее подходящих для отопления моделей фильтров необходимо начать с тщательного анализа каждого вида.Установка фильтра-грязевика обязательна, так как даже в автономной системе с хорошо обработанным теплоносителем в воду может попадать ржавчина от труб и теплообменника котла.

Магнитные модели фильтров отопления

Изначально разработка фильтров для системы отопления с магнитом была рассчитана только для водоснабжения. Однако их уникальные эксплуатационные качества способствовали применению в отоплении.

Конструкция состоит из двух постоянных магнитов с различными полюсами, расположенными друг напротив друга. Металлические элементы в воде имеют небольшой размер, поэтому, попав в поле действия магнитного фильтра для отопления, остаются на его поверхности. Но как его потом очистить? На самом деле даже после 10 лет эксплуатации уровень загрязнения стенок будет предельно низкий. Это не повлияет на пропускную способность на этом участке системы.

Помимо магнитов в состав могут входить грязевые фильтры отопления. Но главным критерием выбора является конструкция. Она может быть двух видов:

Съемная. Представляет собой две пластины, устанавливаемые на трубу отопления. Характеризуется простым монтажом и возможностью быстрой замены;
Несъемная. Это труба, изготовленная из ферримагнитных сплавов. В отличие от вышеописанной модели, монолитные магнитные фильтры для систем отопления имеют больший ресурс работы, а также характеризуются высокими показателями магнитного поля.

Стоимость зависит от модели, а в частности – ее вида и размеров магнитной части. Самый простой фильтр с магнитами для отопления стоит около 600 руб. Но конструкция с оптимальными эксплуатационными параметрами обойдется в 4-5 тыс. руб.

Стоит ли устанавливать все описанные виды или достаточно обойтись фильтром грубой очистки в отоплении? Многое определяет предварительная подготовка теплоносителя и материал изготовления труб. Для автономной системы с пластиковыми магистралями, заполненной дистиллированной водой, достаточно наличие фильтра с отстойником. При подключении к центральному отоплению лучше всего установить все три вида, так как вода в большинстве случаев содержит большое количество примесей и загрязняющих компонентов.

С дополнительными нюансами установки и выбора фильтра грубой очистки можно ознакомиться в представленном видеоматериале.

https://youtube.com/watch?v=AGAIshs8cqs

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

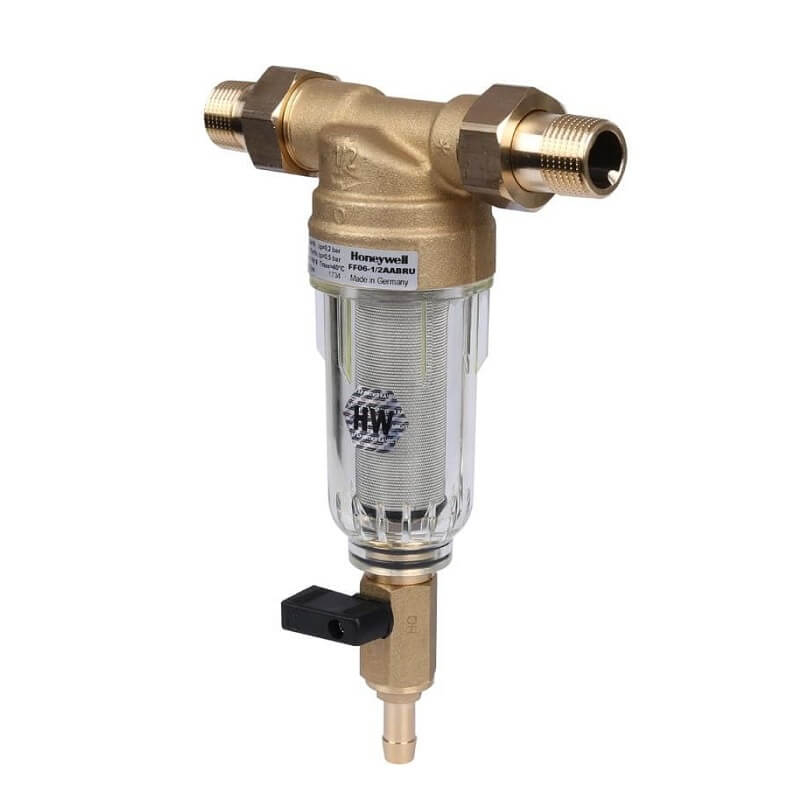

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
в городских квартирах пригодится регулятор-ограничитель напора;
подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
Необходимо самостоятельно контролировать и пополнять засыпку.
Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

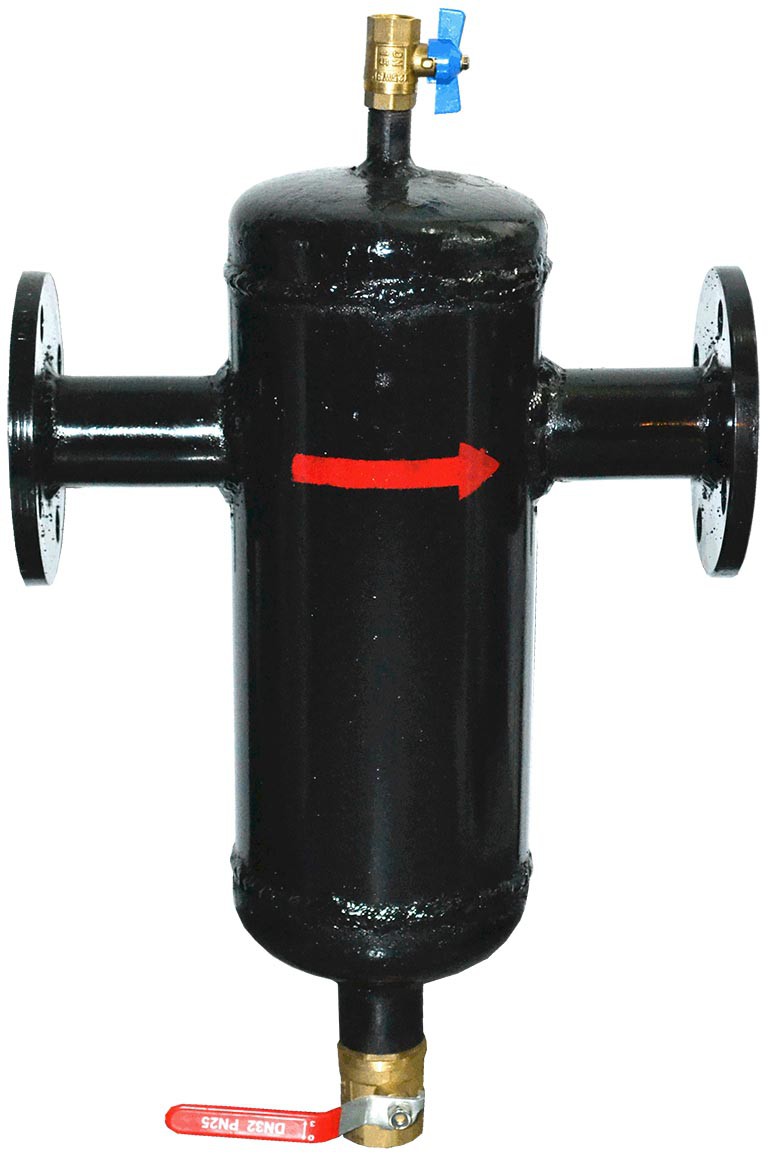

Дополнительные конструкционные элементы

В конструкции грязевика могут присутствовать и другие элементы, упрощающие обслуживание или увеличивающие его функциональность:

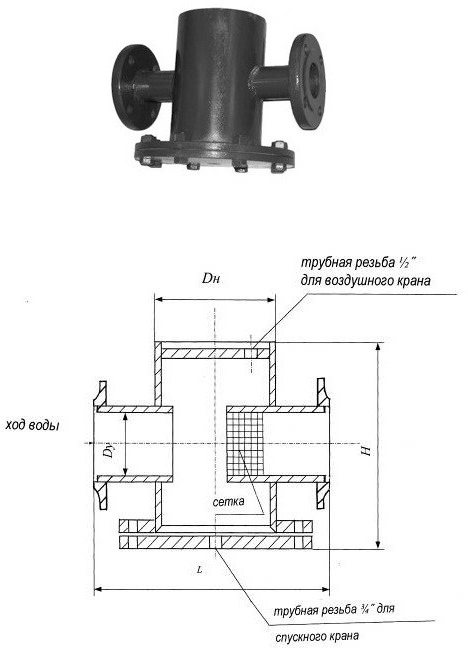

кроме упомянутого крана слива внизу – воздушный кран вверху грязевика, для развоздушивания системы при заполнении её жидкостью;
при относительно невысоких показателях давления в системе на боковой поверхности цилиндра может быть предусмотрено прозрачное окно для оценки степени загрязнённости;
на входном и выходном патрубках могут быть установлены манометры, по разнице показаний которых можно оценить гидравлическое сопротивление грязевика и, как следствие, ту же степень его загрязнённости.

Грязевики могут выпускаться с фланцевым соединением и соединением «под сварку». Первый вариант считается предпочтительным, так как позволяет в случае необходимости легко заменить грязевик. Впрочем, такая замена – событие скорее исключительное: в силу простоты конструкции грязевики отличаются крайне высокой надёжностью, срок их службы составляет до 30-ти и более лет.
