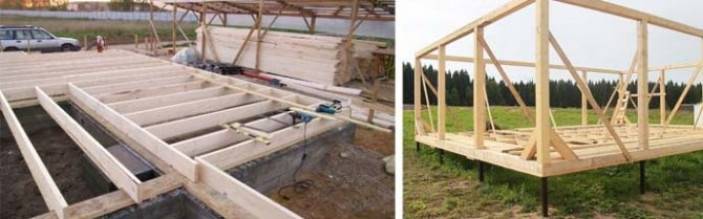

На какой фундамент лучше ставить каркасный дом

Свайный фундамент

Свайный фундамент также один из самых популярных и подходящих фундаментов для каркасного дома. Общая схема проста — мы бурим ямы глубиной ниже глубины замерзания. Свайные фундаменты обычно делают ростверком.

Ростверк — это невысокая «лента» (или деревянный брус) высотой 200-300 мм и толщиной 200-400 мм, которая стоит сверху свай и как бы висит «в воздухе». Ростверк нужен для того, чтобы связать все сваи в единое целое. Ростверк бывает бетонным или деревянным. Первый крепче, второй легче и быстрее делать своими руками. Много материалов по свайным фундаментам лежит здесь.

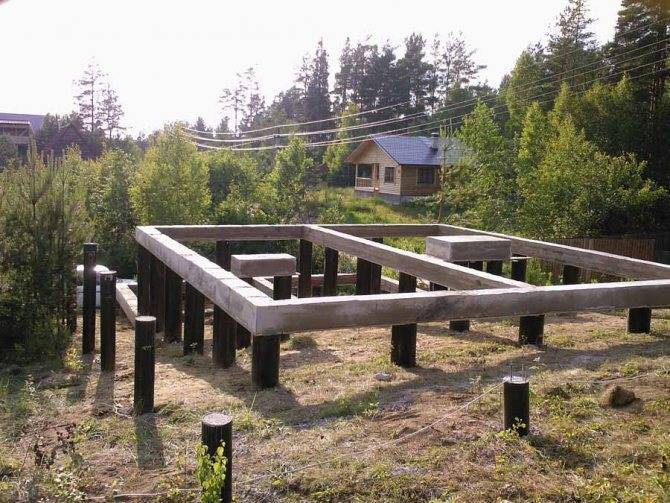

Лично я остановился на деревянном ростверке, так как его легче было сделать с минимальной помощью со стороны, к тому же, на моем участке нет возможности для размещения миксера.

Свайные фундаменты строят из разных материалов:

Грунт для фундамента

Состав и тип земли, на которой будет стоять каркасный дом, учитываются перед проектированием основания

Также важно определить уровень промерзания почвы, наличия и положения подземных вод

Чтобы точно определить тип грунта, можно попросить помощи у геодезистов, знающих в этом деле все. Самостоятельное определение подразумевает выкапывание ямы около полутора метров в глубь и осмотр земли.

Виды грунта, благоприятные для возведения каркасного сооружения:

• Скальный.
• Гравийный.
• Песчаный с каменистыми включениями, не глинистый.

Скальный грунт — состав из любых горных пород, осадков, техногенных образований, представляющий многокомпонентную динамическую систему в геологической среде. Обычно в скальном грунте присутствует ни одна горная порода, а несколько в форме кристаллов и глыб. В составе могут быть включения из гранита, кварца, песка и других минералов, благодаря чему он отлично подходит для возведения фундамента под каркасный дом.

Гравийный тип входит в группу крупнообломочных грунтов. В составе преобладают неокатанные частицы камня, древесины, песка. В такой земле не задерживается влага, а в холодное время года она не вспучивается, не сжимается и не подразумевает монтаж заглубленного фундамента.

Песчаный, не глинистый грунт – не плохой вариант для закладки основы, но разумеет труды по упрочению стен котлована.

Если так случилось, что на участке торфяной грунт, а другого места под строительство нет, придётся землю по максимуму разбавлять песком.

Уровень вспучивания также имеет влияние на базовое основание. Так, некоторые виды грунта могут разорвать или вытолкнуть фундамент из земли.

То же с грунтовыми водами, высокий показатель которых может значительно снизить несущее качество основания. При большом уровне грунтовых вод, глубина закладки фундамента сопоставляется с величиной промерзания.

Каркасный дом на ленточном и плитном фундаменте

Ленточный и плитный фундаменты — это монолитная конструкция, построенная из бетона марки М250-М300, армированного металлической арматурой. Данные виды фундамента очень прочные

Но, особое внимание следует обратить именно на монолитность данных конструкций

Нагрузки от сил морозного пучения действуют на ленточный и плитный фундаменты как на единую, цельную конструкцию и могут привести к наклонам и/или перемещениям всей конструкции, но лишь в редчайших случаях к её разрушению. Таким образом, конструкции каркасного дома на фундаментах данного типа практически на 100% изолированы от негативных воздействий морозного пучения.

Вторым важным фактом является то, что данные типы фундамента распределяют все нагрузки от каркасного дома по всей своей площади. Это приводит к снижению удельной нагрузки на грунт и как следствие, к возможности вести строительство на грунтах с более низкой несущей способностью. При выборе между ленточным и плитным фундаментом стоит учитывать разницу в стоимости. Плитный фундамент за счёт использования при его строительстве значительно большего количества бетона стоит значительно больше.

ВЫВОД 2
В большинстве случаев оптимальным по стоимости и характеристикам типом фундамента будет ленточный фундамент.

Столбчатый фундамент

Столбчатый фундамент бывает двух видов: монолитный и сборный. Первый закладывается путем заливки опалубки бетоном, в результате чего получаются столбы. Второй состоит из блоков, камня, кирпича, асбестовой арматуры. Он собирается самостоятельно и довольно быстро.

Места перекреста несущих перекрытий в столбчатом фундаменте подразумевает наличие столбов. Так, во время «жизни» сооружению будет легче переносить увеличенные нагрузки и давление. Каждый столб монтируется, соединяясь с балкой, где будет устраиваться цоколь. Опоры часто делаются своими руками. Материал изготовления – кирпич, бутобетон. Если нет возможности монтажа опор, их покупают в магазине в готовом виде из бетона или железобетона.

Перед заливанием опор, с шагом не более полуметра монтируются армирующие профили. Под них засыпается песок, а после производится заливка. Покупные опоры устанавливаются на стаканных подушках с расстоянием один-два метра. Толщина подушек – 150 мм. Области между опорами засыпаются щебенкой, песком и бетоном поверху. После столбы соединяются элементами из кирпича.

Анализируем условия на участке

Выбор определенного вида базиса будет зависеть от таких факторов:

• Зрительный анализ почвы на строительном участке;
• Предполагаемая масса будущей постройки;
• Наличие или отсутствие подвала;
• Глубина, на которой протекают грунтовые воды;
• Глубина, на которой максимально может промерзнуть почва.

Итак, прежде всего, нам следует проанализировать состояние почвы. Некоторые компании включают в смету расходы на проведение геологической экспертизы, для уверенности в том, что выбранный тип каркаса выдержит нагрузку. Если же вы решили строить дом своими руками, придется поработать головой.

Наиболее удачным вариантом является неглинистая почва, песчаный грунт, скала, или их совмещение, поскольку в таком грунте воде есть куда утечь, она не будет застаиваться. Напротив, очень неблагоприятно для каркаса недалекое соседство с грунтовыми водами почв с высоким содержанием глины, пыли или с мелким песком, поскольку при таких условиях существует большая вероятность быстрого промерзания почвы, и соответственно вспучивания.

В этом вопросе важно принимать в расчет нижеприведенные нюансы:

1. Каркасный дом имеет небольшую массу, поэтому строить громоздкий базис бессмысленно. Исключением является последующая отделка постройки кирпичной кладкой;
2. Не рекомендуется предусматривать в доме подвал в местности с высоким уровнем грунтовых вод, поскольку помещение будет находиться всегда в сырости;
3. Если местность характеризуется повышенным движением грунта, предохранить дом от сдвига поможет монолитная плита;
4. Если ваш бюджет не позволяет выбрать любой фундамент, наиболее приемлемым будет выбор основания, установленного на малую глубину (если почва предоставит такую возможность);
5. Основание должно быть одинакового срока службы с самим домом. Это значит, что под каркасный дом не стоит класть громоздкий железобетонный фундамент, он предназначен для более тяжелых нагрузок.

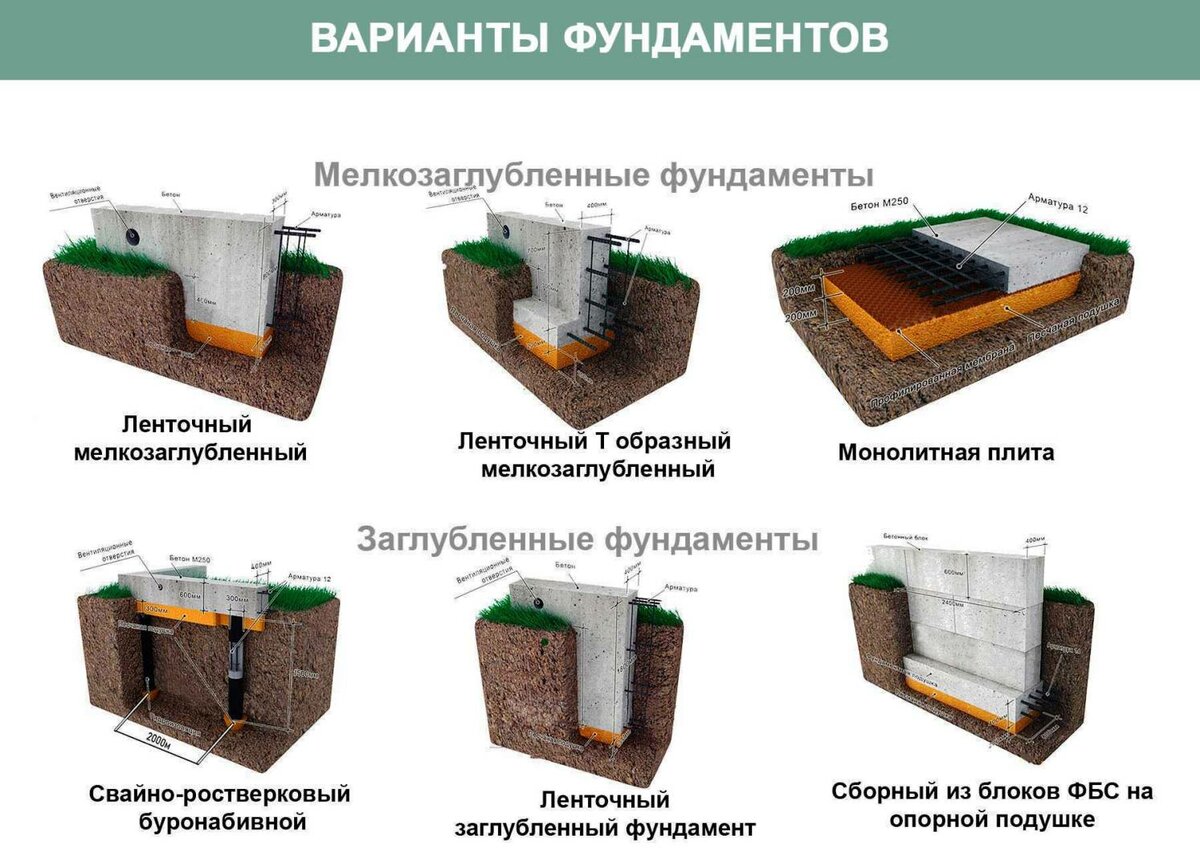

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

• свайный или столбчатый;
• ленточный малого или глубокого заложения;
• плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

• механический состав;
• уровень грунтовых вод;
• несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

• ввинчиванием;
• забивкой;
• заливкой бетона в скважину;
• кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

• по углам здания;
• под пересечениями стен и перегородок;
• в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
• между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

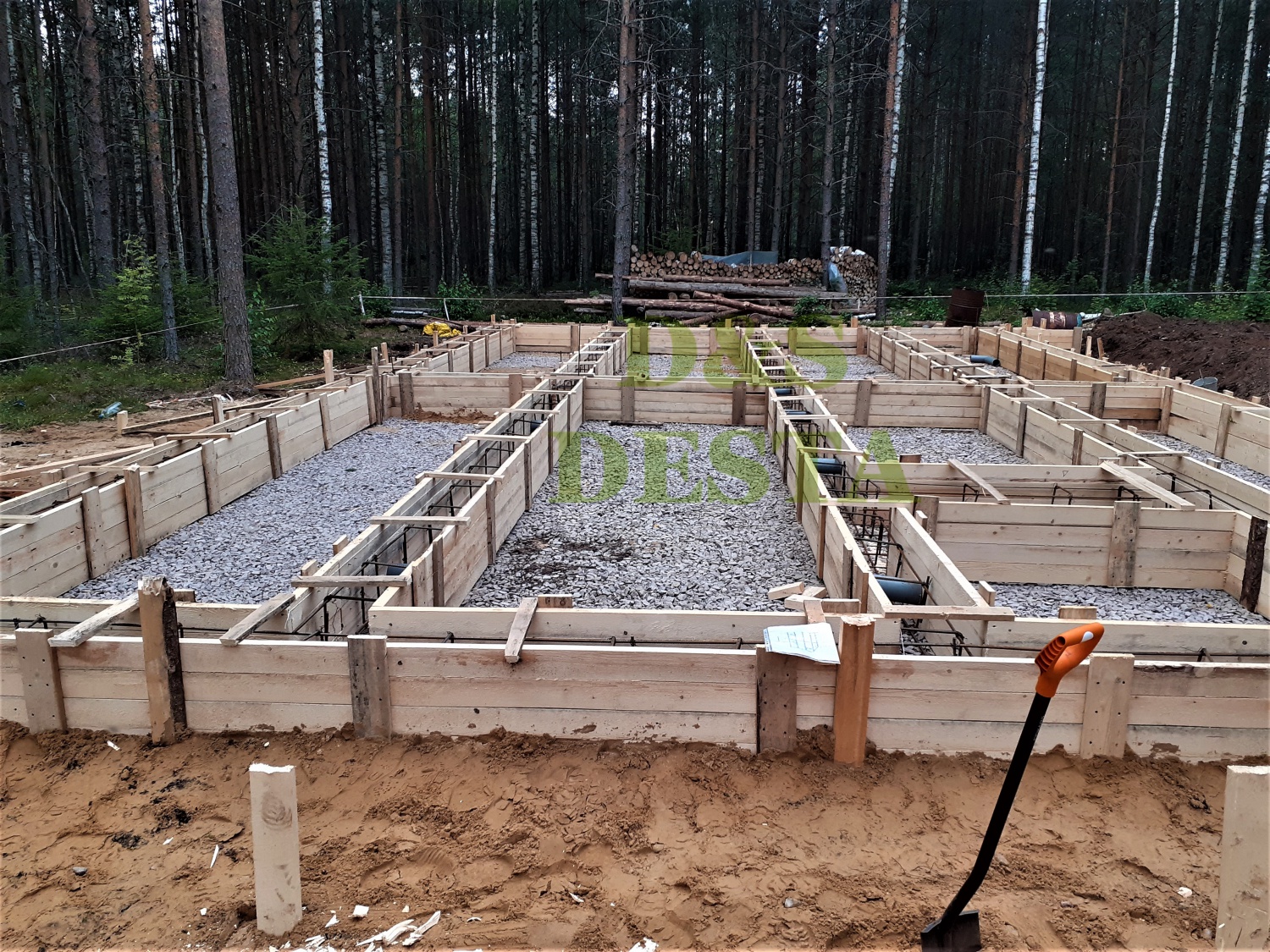

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

1. Выкопать траншею глубиной 50-70 см.
2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
3. Установить опалубку из досок, фанеры.
4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
5. Смонтировать арматурные каркасы.
6. Залить бетон марки не ниже М 300.

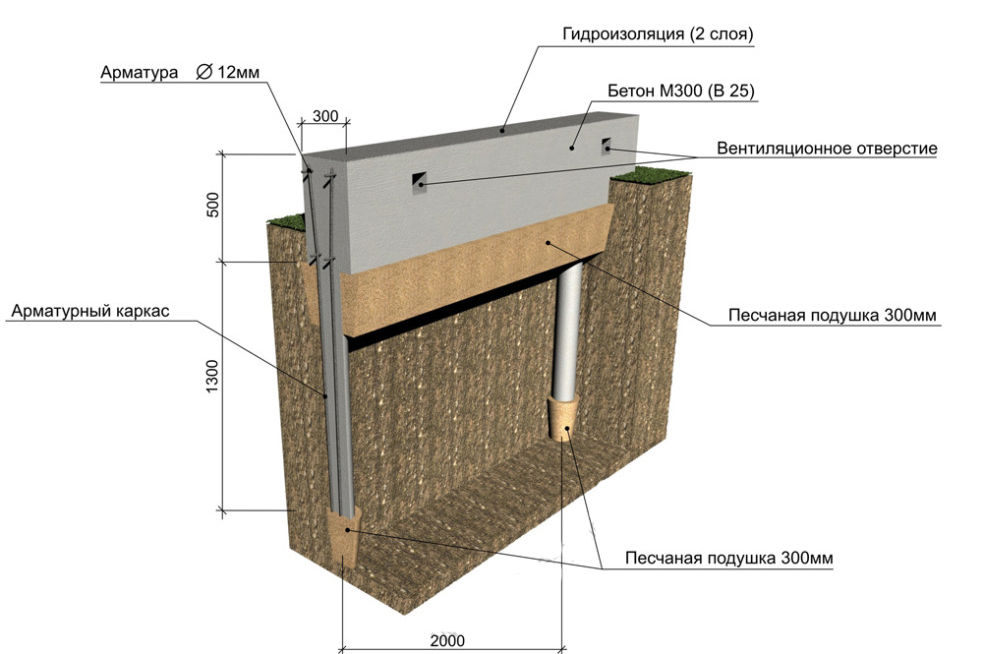

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Каркасный дом на загублённом фундаменте

Заглублённый фундамент для каркасного дома — это самый популярный и распространённый способ строительства фундамента. Заглубляют фундамент либо на глубину промерзания грунта, либо до глубины залегания грунта с достаточной для каркасного дома несущей способностью. То есть, в любом случает, речь идёт о большом заглублении фундамента. Чаще всего к загублённым фундаментам относятся ленточный и свайный фундаменты. Крайне редко — плитный.

• каркасный дом со всеми своими снеговыми, ветровыми нагрузками и небольшими нагрузками от конструкций каркасного дома взаимодействует с фундаментом, то есть передаёт на фундамент вертикальные нагрузки,
• фундамент перераспределяет и перенаправляет вертикальные нагрузки от каркасного дома на грунт,
• в случае достаточной несущей способности грунт воспринимает и перераспределяет нагрузки вокруг поверхностей соприкосновения с фундаментом каркасного дома без проседания и горизонтальных подвижек,
• в случае с загублённым фундаментом, грунт практически не оказывает на фундамент обратных вертикальных нагрузок и передаёт на него в зимний период значительные горизонтальные нагрузки, вызванные морозным пучением грунта.

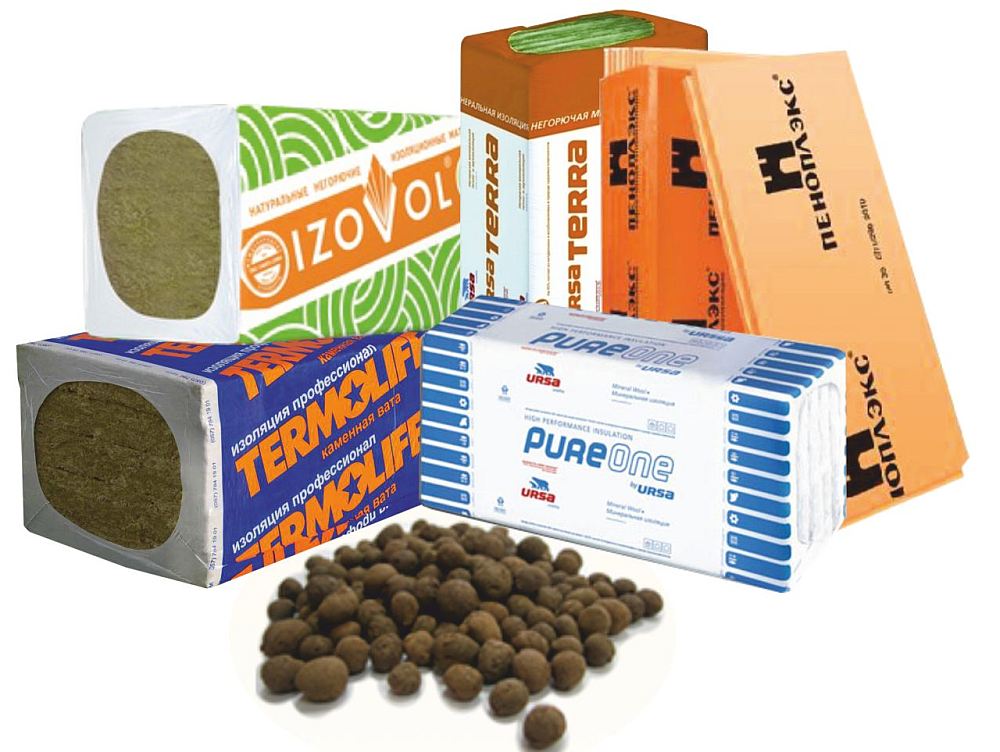

Какой утеплитель выбрать

Вопрос утепления при каркасном строительстве — один из самых важных, особенно в регионах с суровым климатом. Утеплитель не нужен, только если для строительства выбран проект с использованием СИП-панелей. В остальных случаях можно смело выбирать любой минераловатный материал.

Для теплоизоляции крыши и стен подойдут:

• рулонный мягкий материал (например, «Изовер»);
• целлюлоза гранулированная;
• жесткие плиты (например, «Роквул»).

Выбирая подходящую теплоизоляцию, стоит подумать и о надежной паро- и гидроизоляции. Она должна сочетаться с утеплителем и дополнять его. Обзор доступных утеплителей представлен в видео.

Подготовка

Строительство начинается с выбора места. Подходит каменистая почва. Здание будет иметь крепкую опору, вода легко уходить в землю. Неплохо использовать в песчаном грунте. Однако, такие основания менее устойчивы, не выдерживают больших нагрузок. Возвышенные места меньше подвержены затоплению, испытывают большие ветровые нагрузки.

Бурение ручным буром

Примерный состав почвы можно узнать из геодезических карт, у местных жителей, разведывательным бурением. Последний способ более надежный, но дорогой. После определения места, регистрации приступают к сбору необходимого инструмента, материала. Возможно потребуется поставить хозяйственные постройки, огородить участок.

Инструменты

Инструменты, применяемые в строительстве, можно разделить на три категории:

• измерительные;
• для земляных работ;
• для возведения фундамента.

Некоторые из них универсальные. В первую категорию входят:

• рулетка;
• уровень;
• угольник;
• отвес.

Удобнее лазерное оборудование, но дороже, для разового действия расточительно. Если нужно выкопать лунки под столбы, потребуется ручной бур. На каменистой почве, возможно, понадобится лом, кирка. Для квадратных ям нужны штыковая, совковая лопаты. Выносить грунт за участок можно на носилках. Больше инструментов потребуется для отлива фундамента:

• бетономешалка;
• мастерок;
• лобзик по металлу;
• вибратор;
• молоток;
• гвоздодер;
• ножовка по дереву;
• болгарка.

Необходимы измерительные приборы, лопата, носилки, ведра. При использовании привозного бетона, бетономешалка не потребуется. Можно заменить емкостью для замеса, если нет электричества, замес придется производить вручную.

Бур с насадками

Список материалов, как рассчитать расход

Кроме инструмента, необходимо приготовить приспособления, рассчитать материал. Сначала, нужно решить, что будет использоваться для опалубки. Если деревянные щиты – потребуются доски, можно не струганные. Когда фундамент столбчатый, нужно определить материал труб: металл, асбестоцемент. Для металлических труб потребуется дополнительное покрытие, которое будет защищать от коррозии.

Расход объема бетона рассчитывается сначала для одной опоры, затем, умножается на количество. Объем для прямоугольного фундамента определяется по формуле: abh, где a – длина одной стороны опалубки, b – длина другой стороны, h – высота. Для круглого сечения используется другая формула: h, где r – внутренний радиус трубы; h – высота.

Расчёты глубины фундамента, определение количества столбов

Цель фундамента – равномерно передать нагрузку от строения на основание (грунт). Для легких строений используются мелкозаглубленные фундаменты, лежащие выше точки замерзания грунта. Для каркасного дома не подходит. Определить глубину замерзания можно по геологическим картам, в них приводятся показания для грунта без снежного покрова. Можно определить глубину пучинистых почв путем бурения ранней весной, когда земля промерзает.

Расчет количества столбов:

• опора устанавливается под каждый угол здания;
• в месте соединения стен;
• под каждую несущую стену;
• остальные трубы, примерно через каждый 1 м.

О выборе фундамента

Фундамент для каркасника должен соответствовать общим требованиям щитового строительства, а именно иметь минимальные сроки обустройства и низкую стоимость.

Строительство щитового дома либо бани на капитальных фундаментах, стоимость которых может превышать цену самого зданий — не самый рациональный выбор. Предлагаем вашему вниманию наиболее подходящие виды оснований под каркасные постройки.

Столбчатый фундамент

Столбчатый фундамент для каркасного дома состоит из опорных столбов (монолитных — из железобетона, либо сборных — из кирпича или ФБС блоков), соединенных ростверком. За счет обвязки вес здания равномерно распределяется между опорами, также она обеспечивает пространственную жесткость столбов, препятствуя тем самым их опрокидыванию.

Опорно-столбчатый фундамент для каркасного дома прост в исполнении, его можно сделать своими руками, однако такое основание имеет низкую несущую способность и устойчивость в подвижных и пучинистых грунтах. Это неплохой дешевый фундамент для каркасного гаража или под одноэтажную баню, однако для строительства дома с целью круглогодичного проживания это не лучший выбор.

Плитный фундамент

Плитный фундамент представляет собой монолитное основание толщиной 30-40 см, занимающее всю площадь здания и выступающее в качестве цокольного перекрытия дома.

На плите можно построить дом в подвижных, пучинистых и низкоплотных грунтах. Плитный фундамент работает как «плавающая» конструкция — он не подвергается деформациям, поскольку перемещается вместе с почвой.

Схема плитного фундамента

Устройство щитового дома на плите обходится недешево, поскольку монтаж такого фундамента сопровождается большим расходом материалов. Запас надежности и затраты на обустройство плиты будут излишними для бани либо технических зданий, однако при строительстве дома на нестабильной почве плитный фундамент это оправданный выбор.

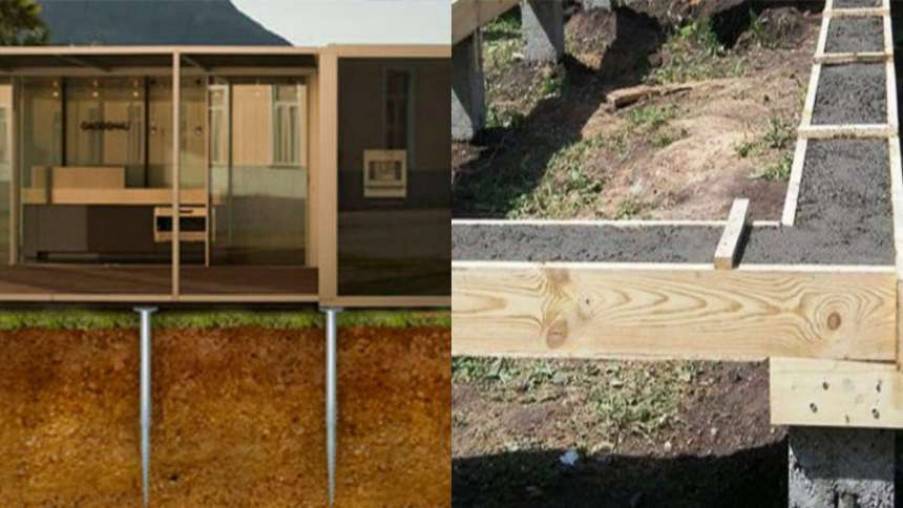

Винтовой фундамент

Каркасный дом на винтовых сваях — классика щитового строительства. Обустройство винтового фундамента своими руками занимает минимум времени, сам фундамент дешевый (ориентировочная цена фундамента для каркасника 6×6 — 30-40 тыс. рублей) и надежный. Готовый к строительству одноэтажного здания фундамент можно сделать своими руками за 3-4 дня.

Винтовой фундамент обустраивается с поднятым над уровнем грунта на 30-50 см ростверком, который формирует отрытое пространство между половым перекрытием здания и землей. Такая обвязка не подвергается пучению, а сами сваи демонстрирую высокую устойчивость к выталкивающим нагрузкам за счет размещения лопастей ниже границы промерзания грунта.

Винтовой фундамент для каркасного дома обвязывается ростверком из бруса либо швеллера. Может использоваться нижняя, наземная либо поднятая обвязка: нижняя — размещается в толще грунта, наземная — лежит на поверхности, поднятая — возвышается на высоте 30-50 см. В условиях пучинистой почвы применим лишь поднятый ростверк.

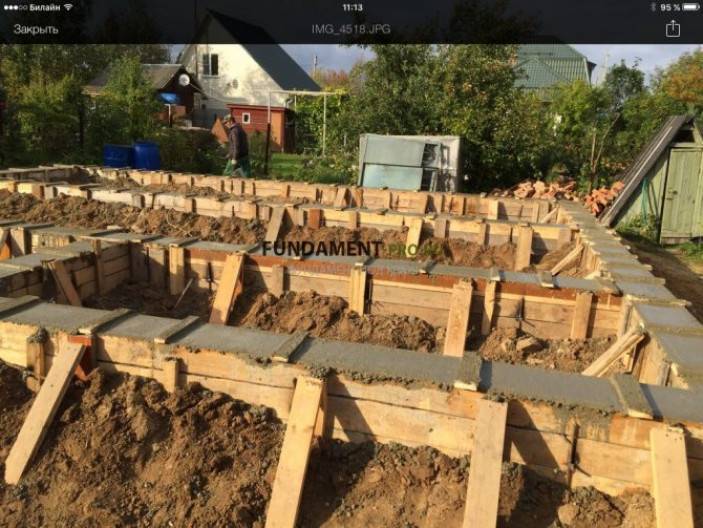

Ленточный фундамент

Ленточный фундамент — универсальное основание, которое позволяет строить каркасные здания любой этажности. В зависимости от глубины заложения выделяют два вида фундаментов:

Схема мелкозаглубленного ленточного фундамента

• мелкозаглубленный — опорная часть фундамента размещена выше границы промерзания почвы, на глубине 30-80 см;
• глубокого заложения — опорная подошва заложена на 20 см ниже уровня промерзания, глубина которого отличается по регионам (средняя — 1,2-1,5 м).

Фундамент мелкого заложения для каркасника используется в грунтах, не склонных к пучению, тогда как в пучинистых грунтах нужно устройство ленты глубокого заложения, которая не подвергается вертикальным выталкивающим нагрузкам.

Мелкозагубленный ленточный фундамент — надежное и недорогое основание, идеально подходящее для строительства одноэтажного здания. Однако устройство заглубленной ленты сопровождается значительным увеличением расхода стройматериалов, и в таком случае с целью экономии лучше сделать винтовой фундамент.

Плитный фундамент

Плитный фундамент — это монолитная плита, сделанная из железобетона и залитая под всем зданием.

На фото плитный фундамент

Этот тип фундамента имеет самую большую площадь опоры по сравнению с остальными, и поэтому обеспечивает большую устойчивость дома на земле с более слабой несущей способностью. По этой же причине он сильнее всего противодействует силам пучения, поскольку в результате их влияния конструкция опускается и поднимается целиком. Отсюда взялось другое название фундамента в виде монолитной плиты — плавающий фундамент. При возведении дома на плавнях или болотах подобный фундамент незаменим, поскольку построенное на нем здание будет двигаться исключительно целиком, что не даст образоваться в нём трещинам и завалам.

Плитный фундамент строится высотой от 10 см и далее на утрамбованные песок и щебень, поверх которых стелится гидроизоляция. Поверх изоляции вяжется каркас из арматуры в виде 2-х сеток, нижней и верхней, недвижимо связанных одна с другой. Арматуру нужно брать ребристую с сечением 1,2–1,6 см. Используя такой фундамент можно сделать каркасную пристройку к дому.

Плюс иногда возникают силы скручивания. Поэтому арматуру для каркаса надо использовать только ребристую — которая сильнее всего сцепляется с бетоном. Шаг прутьев арматуры должен составлять 20–40 см. Если вязать арматуру на расстоянии 30 см прут от прута, то на 1 кв. м фундамента понадобится 3 прута по 1 м на продольное вязание и столько же на поперечное — одинаково для верхней и нижней обвязок, плюс приблизительно 2 м для связки верхней и нижней арматурных сеток.

В итоге получается около 140 см прутьев на 1 кв. м плиты. Для строительства монолитного фундамента в виде плиты расходуется больше всего арматуры и самый большой объем бетона в сравнении с остальными фундаментами, поэтому возводить его дороже всего.

Утепление и гидроизоляция

Гидроизоляция материалов, расположенных ниже уровня земли это обязательный компонент строительных работ при возведении фундамента. Кроме того, в зависимости от климата, можно рассмотреть вариант обустройства теплоизоляции. Это снижает расходы по утеплению пола на первом этаже.

Видео описание

Наглядно про утепление фундамента в следующем видеоролике:

Для домов без подвальных помещений, места между землёй и перекрытием засыпаются песком или керамзитом. Во избежание увлажнения можно положить рубероидный лист.

На стенах ленточного основания и ростверке укладывают снаружи плиты из полистирола.

Определение типа грунта

Скальный грунт не промерзнет и не будет размыт водой, поэтому основание дома можно возводить на его поверхности.

Хрящеватый грунт предпочтительно состоит из камней и обломков твердых пород. Глубина фундамента не зависит от уровня промерзания грунта, однако заглубление должно соответствовать примерно 50 см.

Песчаные грунты в основном состоят из песка, отличаются незначительным промерзанием. Следовательно, глубина фундамента может варьироваться в пределах 40-80 см.

Глинистый грунт всегда рискует быть смытым, промерзает и вспучивается при этом. Фундамент заглубляют ниже уровня промерзания грунта.

Определяем тип грунта

Суглинки и супеси представляют собой смесь глины и песка. При высоком уровне грунтовых вод на таких участках строительство фундамента должно выполняться на глубине промерзания грунта.

Оптимальным вариантом для любого строительства считаются грунты песчано-каменистого, скального или крупнопесчаного типа, не содержащие глины. В таких грунтах не задерживается влага, следовательно, исключается вспучивание при промерзании.

Менее благоприятным вариантом считаются пылевые и мелкозернистые пески, их еще называют пучинистыми грунтами.

Грунты глинистого типа с высоким уровнем подземных вод в зимнее время промерзают и вспучиваются.

На основании проведенных исследований можно выбирать тип основания под каркасный дом. При этом стоит учитывать некоторые моменты:

Разновидности грунтов

• Срок службы основания и непосредственно дома должен быть приблизительно одинаковым. Следовательно, не стоит делать основательный фундамент под каркасное строение, даже если позволяет грунт.
• Не стоит обустраивать подвальное помещение на участках с высоким уровнем грунтовых вод. Никакой тип фундамента и качественная гидроизоляция не спасут от высокой влажности внутри подвала.
• Плывучие и насыпные грунты требуют более жесткого основания, в этом случае строить каркасный дом лучше всего на монолитной фундаментной плите, которая обеспечит равномерную жесткость на всей площади.
• Любой вид фундамента, имеющий в основе песчаную подушку, поможет избежать лишних расходов на строительство.

Учитывая все вышеизложенные факты и легкость основного строения, можно сделать вывод, что каркасный дом можно возводить на всех видах фундамента, отличающихся невысокой стоимостью и простотой исполнения.
