Асбестоцементные трубы для изготовления фундамента

Особенность основания из асбестовых труб

Асбестоцементные трубы стали использоваться в частном строительстве относительно недавно. Долгое время от них отказывались из-за мифов об экологической небезопасности и сложности монтажа.

Сегодня сваи из асбестоцементных труб и столбчатые основания пользуются широким спросом. Они по-особому востребованы в условиях с нестабильной почвой, где проблематично установить ленточную конструкцию.

Среди таких грунтов:

1. Суглинки.
2. Глинистые.
3. Влагонасыщенные.

Использование свай позволяет поднять дом на 30-40 см, а это полезная возможность для низинных территорий, пойм рек и участков с сезонным повышением уровня грунтовых вод.

Асбоцементные изделия выполнены на основе особого волокна (асбеста) и портландцемента. Они бывают напорными и безнапорными, но для возведения построек допускается использование только первого типа.

Диаметр конструкций варьируется от 5 до 60 см, при этом они способны справляться с нагрузками в 9 атмосфер, сохраняя большой срок службы и высокий коэффициент гидравлического сопротивления.

Специфика монтажа не отличается от стандартной, которая применяется при обустройстве свайных оснований. Под изделия прокапываются углубления, размещение и глубина которых определяется проектным планом. Дальше конструкции погружаются в скважины и заливаются бетонным раствором.

Преимущества и недостатки

Обустраивая фундамент из асбоцементных труб, нужно внимательно изучить его плюсы и минусы. Ключевым достоинством подобного решения считается долговечность и минимальный коэффициент теплового расширения. Еще оно выдерживает пребывание в агрессивной среде и не боится коррозии. Такие конструкции дешевле металлических аналогов, что позволяет сэкономить на строительстве.

Конструкции хорошо обрабатываются механическими способами, а срок их службы не ограничивается. Изделию не страшна электрохимическая коррозия, а показатели гидравлического сопротивления минимальные. Под воздействием температурных скачков она не меняет своей геометрии и линейных размеров.

Строители ценят трубы для фундамента из асбестоцемента за универсальность, поскольку они подходят для «проблемных» участков с неустойчивыми грунтами. При этом монтажные работы можно выполнить без привлечения специальной техники, что снижает расходы.

Для возведения основания не нужно проводить большое количество земляных работ и заливать обширные площадки бетоном.

Стоимость монтажа фундамента ниже, а показатели влагостойкости свая намного выше. Поверхность надежно изолирована от коррозийных и деформационных процессов, а еще не теряет прочности при интенсивной эксплуатации.

Асбестоцементная труба в свайном исполнении позволяет поднять дом на 30-40 см. А при использовании особых технологий и грамотном расчете столбчатого фундамента — до 100 см.

Однако у конструкций имеются и недостатки. Среди них — минимальная несущая способность, из-за чего они не подходят для болотистой местности и почвы с большим содержанием органических элементов. Для повышения значений приходится использовать больше труб и скважин.

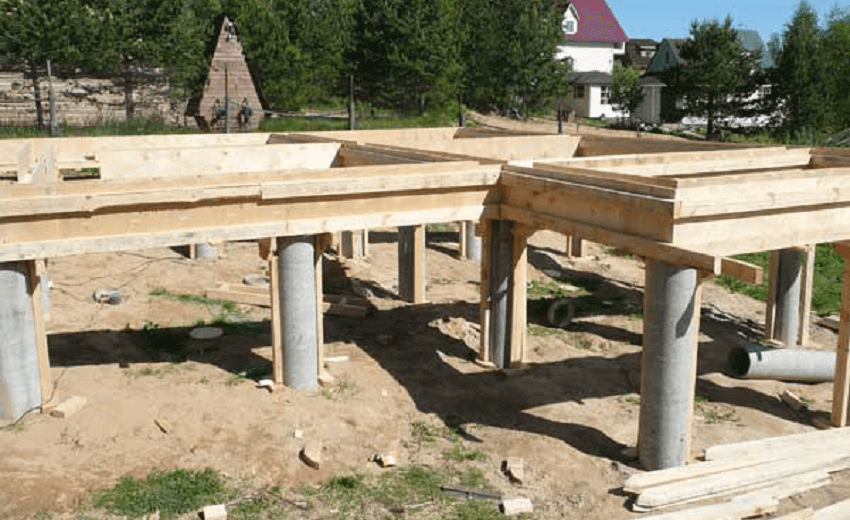

Ростверк или каркас: что использовать

Начиная сооружать фундамент на асбестоцементных трубах своими руками, важно определить, что использовать: несущий каркас или ростверк. Второй вариант востребован при обустройстве построек из газобетона, арболитовых блоков и других стройматериалов на основе цемента

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас

Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью

Если стены дома выполнены из щитов или профилированного бруса, понадобится сделать качественный каркас. Он может быть деревянным из дубового бруса с сечением 200 мм или создаваться из швеллеров. Такое решение отличается хорошей ремонтопригодностью и надежностью.

Схема устройства фундамента

Интересуясь, как сделать фундамент, используя асбестоцементный тип труб, нужно руководствоваться такой схемой:

1. Столбы размещаются с небольшим выступом над почвой или вровень.
2. Опоры оснащаются ростверком.
3. Для изготовления ростверка под щитовую постройку используется деревянный брус. Для зданий из пеноблоков — железобетонные балки.

Источники

• https://InfoTruby.ru/primenenie/fundament-iz-asbestovyh-trub
• https://pobetony.ru/stroitelstvo/fundament-iz-trub-asbestocementnyh/
• https://OsnovaPodDom.ru/vidy-fundamentov/stolbchatyj-fundament/iz-asbestotsementnyh-trub
• https://1beton.info/maloetazhnoe/fundament/iz-asbestotsementnyh-trub

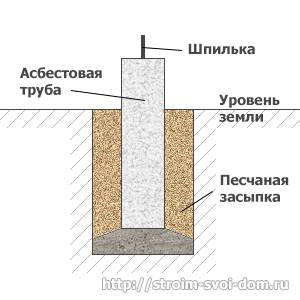

Установка асбестовых столбов

После подготовки отверстий для свай, выполняется установка основных элементов. Для этого необходимо совершить такие действия:

1. Насыпать подушку из песка и гравия на дно каждой скважины.
2. Выложить слой изоляционного материала. По желанию можно использовать рубероид или строительный целлофан.
3. Поместить трубу в подготовленное отверстие.
4. Залить асбестовую сваю бетонным раствором одновременно внутри и снаружи. Контролировать весь процесс уровнем, чтобы не было избыточного наклона или деформации конструкции.

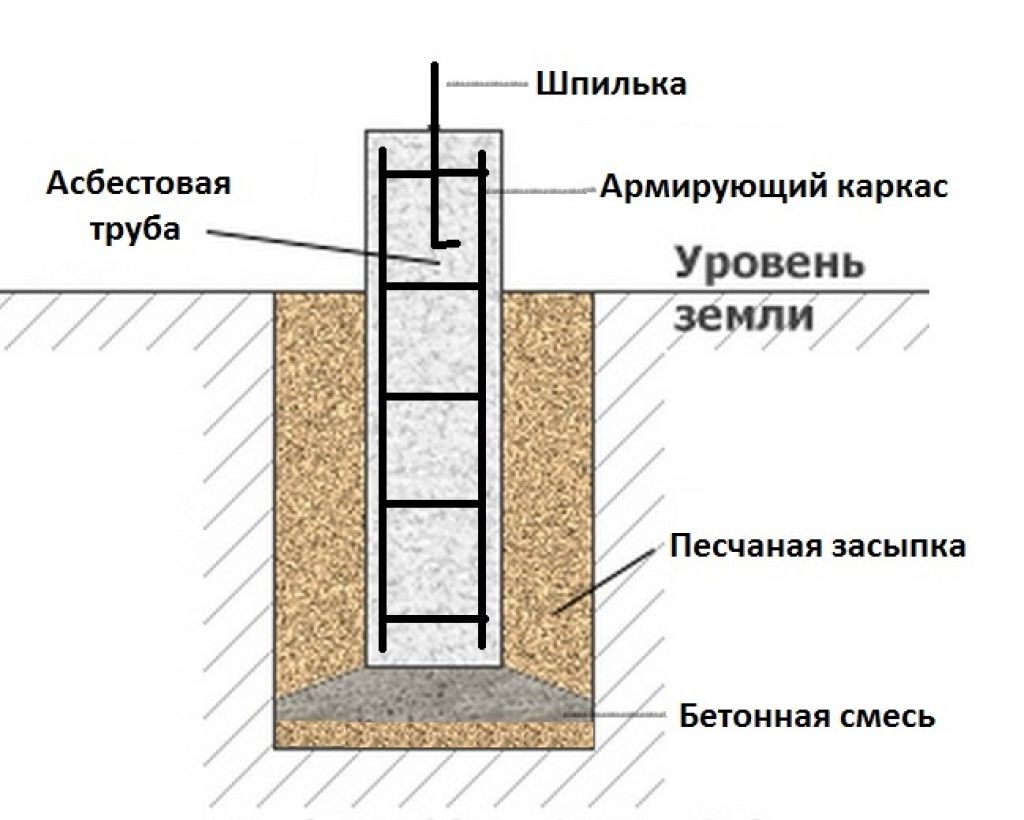

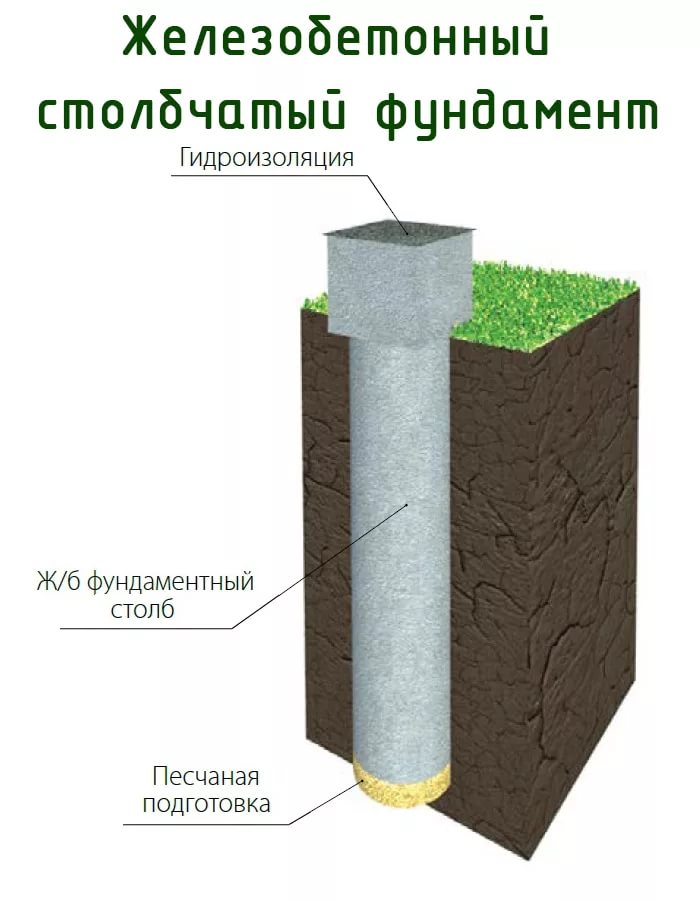

Столбчатый фундамент

Асбестовые трубы необходимо укрепить арматурой.
Перед использованием арматуру следует обработать специальным составом для предотвращения износа металла.
Выступающие края арматуры далее используются для основания ростверки.
Для застывания готовую конструкцию необходимо оставить приблизительно на неделю. Однако нужно быть внимательными, ведь длительность застывания бетона напрямую зависит от погодных условий. В теплую солнечную погоду фундамент сохнет очень быстро, а при повышенной влажности срок может составить вплоть до месяца.
Затем можно приступать к монтажу деревянного настила для небольших построек, или возведению металлического каркаса для капитальных зданий.

Выводы: Фундамент из труб можно легко установить своими руками. Так же он является экономичным и эффективным способом монтажа основания для небольших построек. Возведение выполняется достаточно быстро и не требует физических усилий. Это оптимальный вариант фундамента на грунте, что подвержен деформации, движениям или прочим изменениям.

Расчет оснований

Расчет основания начинается с определения типа почвы грунта. Для этого определяется глубина промерзания земли.

Длина свай должна превышать глубину промерзания почвы.

Значение промерзания грунта отличается в разных регионах. Эти показатели определяются по справочным данным

Но следует обратить внимание, что эти значения указываются без снежного покрова

Также необходимо учитывать нагрузку будущего строения. В среднем глубина свай берется около 150 см. Что касается диаметра труб, то он отличается в зависимости от нагрузки (для каркасного дома или небольшой веранды эти показатели будут разными).

Для правильного расчета оснований следует воспользоваться инструкцией:

1. Определить вес дома.
2. Определить сопротивление грунта.
3. Рассчитать площадь фундамента.

Общая формула расчета минимальной суммарной площади основания выглядит так:

S=1,3×P/Ro

Из этого следует, что Р – это вес здания, кг,

R0 — это сопротивление грунта, которое определяется расчетным путем, кг/см2.

Для запаса надежности в формулу вводится коэффициент 1,3.

Пример расчета

Приведем пример: имеется каркасный дом с размерами стен 6×7 м с высотой первого этажа 2,8 м, фронтона – 2,6 м.

Удельный вес каркасных стен равен γс = 50 кг/м2. Удельный вес кровли из листовой стали γк = 30 кг/м2. Удельный вес межэтажных перекрытий γп = 100 кг/м2.

Нагрузка межэтажных перекрытий во время эксплуатации γнп = 210 кг/м2.

Грунт, на котором будет возводиться дом, – суглинок (R0 — 3,5 кг/см2), у которого глубина промерзания 1,2 м.

Расчет количества труб

Для расчета необходимого количества и размеров труб для фундамента выполняется несколько действий:

Определяется масса стен.

Площадь стен дома вместе с фронтонами будет равна Sс = 89 м2. Исходя из этого, находится масса стен:

Pс = Sс × γс = 89 × 50 = 4450 кг.

Затем рассчитывается масса перекрытий между этажами (на первом этаже и мансарде).

Как утеплить крышу мансарды читайте в этой статье.

Находится площадь перекрытий (Sп = 84 м2). Масса перекрытий:

Pп=Sп×γп=84×100=8400 кг.

Помимо массы перекрытий, необходимо рассчитать эксплуатационную нагрузку перекрытий

При Sп=84 м2:

Pнп=Sп×γнп=84×210=17640 кг.

Подробно о бетонных плитах перекрытия можно узнать здесь.

Определяется масса кровли.

Находится площадь кровли: Sк = 50 м2. Масса кровли:

Pк=Sк×γк=50×30=1500 кг.

Делается расчет предварительной массы фундамента.

Для этого берется приблизительное число столбов, например 14. Исходя из того, что каждые 2 метра фундамента (по периметру) будет устанавливаться столб, то 14 штук должно хватить. Длина столба L = 1,9 м.

Определяется объем столба:

Vс=π×R2 ×L=0,24м3,

где R — радиус столбика (R = 0,2 м). Исходя из этого масса 1 столба: 0,24 × 2500 = 600 кг.

Суммарная масса столбов: 600 × 14 = 8400 кг.

Суммарная масса дома

Для этого суммируются все полученные значения (стен, перекрытий, кровли, фундамента) и получается итоговое число 40390 кг.

• Вычисляется минимальная суммарная площадь оснований по формуле, приведенной в начале раздела: S = 1,3 × 40390/3,5 = 11540 см2.
• При расчете площади основания 1 столба высчитывается число 1250 см2.(S=пr2=3.14 ×0.22) Рассчитывается общее количество столбиков: 11540/1250 = 10 штук.

Из этого следует, что при увеличении диаметра столбов их количество можно уменьшать и наоборот.

Только после такого расчета можно приступать к закупке материалом и установке фундамента.

Разновидности фундамента

Они бывают трех типов:

• ленточные;
• плитные;
• столбчатые.

По сравнению с остальными вариантами основ для построек, последний − признан наиболее бюджетным. Фундамент из асбестовых труб приоритетный на болотистых грунтах, суглинке, гравии, крупном песке, землях с повышенной степенью промерзания, со склонами и рельефными участками.

При укладке ленточного фундамента по всему периметру строения заливается железобетон. Этот материал закладывается одновременно под наружные и внутренние стены, при этом поперечные сечения остаются везде неизменными. Если сравнивать со столбчатым вариантом, то процесс возведения такого фундамента считается более трудоемким и материалоемким.

Сваи фундамента из асбестовых труб

Один из вариантов недорогих, но достаточно прочных фундаментов под частное строительство. Однако, этот тип фундаментов подходит лишь для возведения легких зданий: домов из дерева (брусовых или рубленных), каркасных или щитовых конструкций. Возведение тяжелых зданий из кирпича на данном типе фундамента не рекомендуется.

Асбестоцементные трубы и фундамент и конструкция фундамента.

Фундамент из труб своими руками. Экономия и простота.

Многие строители видят недостаток этого фундамента из асбестоцементных труб то, что при его возведении нет возможности устроить подвальное помещение или подпол. На самом деле это позволяет сэкономить значительную часть бюджета и не закапывать сотни тысяч рублей, а то и миллионы, которые вы потратите на бетон, чтобы хранить зимой картошку. В наше время, данный тип конструкций пользуется популярностью, особенно в местностях с угрозой затопления.

Кроме того, многих подкупает не только экономическая выгода данного фундамента, но и предельная простота его сооружения, что немаловажно, если вы строите дом своими руками. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций. По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций

По прочности и долговечности фундамент из асбестоцементных труб не уступает другим типам конструкций.

Основные расчеты фундамента из асбестоцементных труб

В основе расчетов будет лежать:

• количество асбестоцементных труб (по 1 на каждые 2,5-3 м.)
• требуемая длина собственно труб (зависит от глубины промерзания грунта и планируемого возвышения над землей),
• диаметр трубы (в соответствии с весом и размерами постройки),
• необходимый объем бетона для заливки (для заливки десятиметровой опор диаметром 10 см. потребуется 0,1 куб.м. бетона, для опор диаметром 30 см. – 1 куб.м. бетонной смеси),
• количество арматурных прутьев (3-4 на каждую опору).

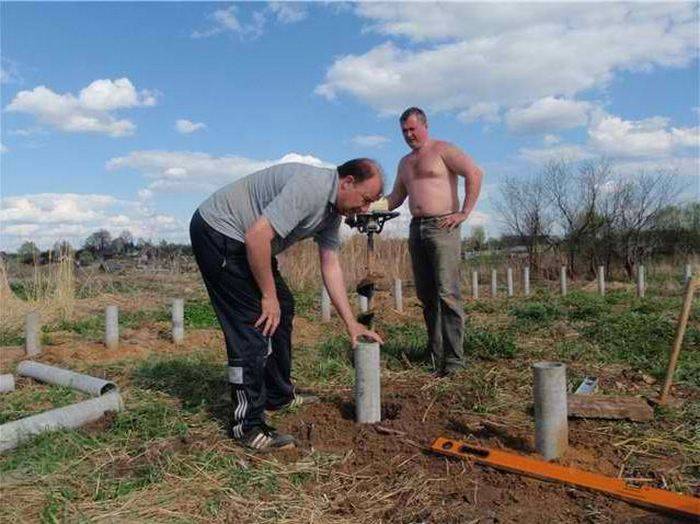

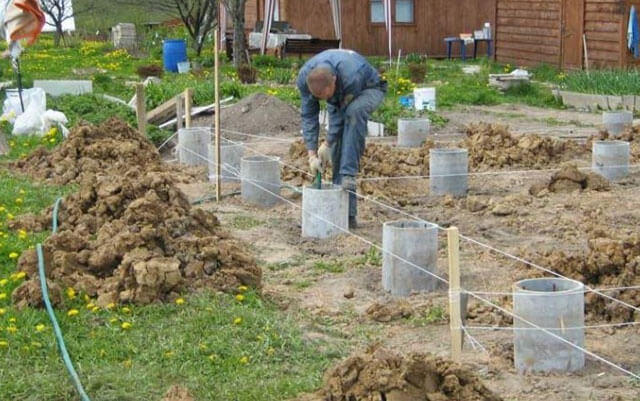

Этапы возведения свай из труб

1. Площадка строительства расчищается по ширине будущего строения с отступом от внешних краев в 2-3 м. Верхний плодородный слой земли заменятеся песчанной смесью.

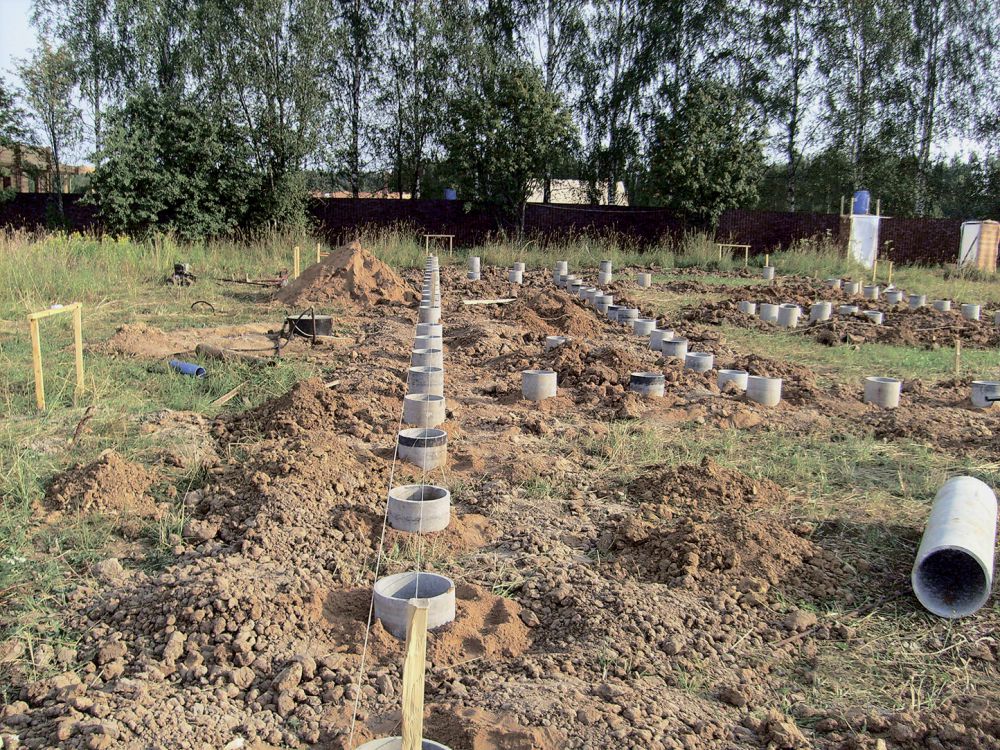

2. На подготовленном участке выполняется разметка будущего фундамента. Для этого в землю втыкаются колышки и протягивается веревка или леска, которая выравнивается с помощью уровня. Задача данной разметки – контроль за возводимыми опорами, которые должны стоять ровно и на одном уровне.

3. Далее начинается процесс установки асбестоцементных труб. На размеченном участке производится бурение скважин, которые по диаметру должны быть несколько больше диаметра самих труб. Для работы можно использовать бур ТИСЭ или обычный строительный.

4. На дно скважины насыпается песок, иногда требуется создание более широкой, чем диаметр трубы, бетонной подушки. Песок на дне утрамбовывается. Если заливалась бетонная подушка – есть смысл дожидаться ее затвердевания.

5. На дно скважины помещается гидроизоляционный материал, который будет бетонную смесь от потери влаги.

Заливка бетона в асбестовую трубу через сито

Когда все эти подготовительные мероприятия закончены в отверстие отпускают асбестоцементную трубу. Опору фиксируют в строго вертикальном положении и фиксируют распорками.

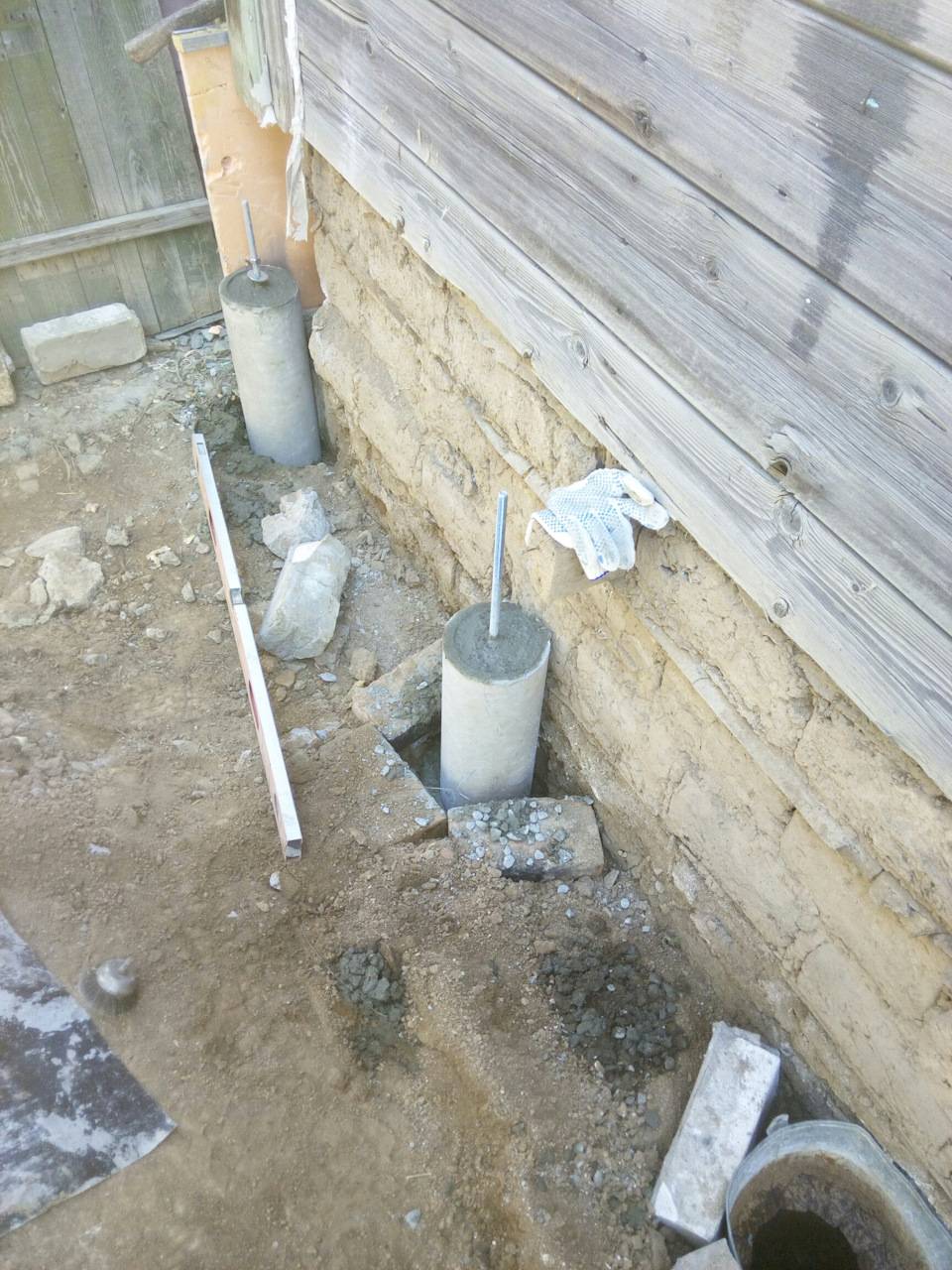

Как фиксировать асбестовую трубу для фундамента

Внутрь трубы помещается металлический каркас и порциями заливается бетон, смесь обрабатывается вибробуром для удаления воздушных мешков.

Далее пустое пространство скважины заполняется песком и утрамбовывается.

Заливка бетона через сито в асбестоцементную трубу

Время готовности свайного фундамента из труб

Набирает прочность фундамент из асбестоцементных труб до 28-30 дней, однако к работам по установке ростверка можно приступать через 14 дней с момента заливки последней опоры.

После установки всех опор и набора цементом прочности верхний слой фундамента из асбестоцементных труб сверяется при помощи лазерного уровня и, при необходимости, лишние части срезаются.

При постройке ростверка могут использоваться такие строительные материалы, кок дерево, металл или бетонная смесь. Самым же прочным будет монолитный армированный ростверк из бетона.

Вывод по сваям из труб

Этот тип фундамента из труб, которые изготовлены из асбестоцемента заслуживает особого внимания, ведь это наиболее дешевый тип фундамента, который вы в состоянии сделать своими руками. Не забываем, что фундамент такого типа подходит для легких каркасных или деревянных домов, а также небольших сооружений и бань.

Преимущества и недостатки фундамента из асбестовых труб

Для того чтобы подготовить котлован (при возведении столбчатого фундамента он представляет собой скважины), вам понадобится бур. Быстро залить основу будущего строения вам поможет бетономешалка. Бур и бетономешалку легко взять напрокат, поэтому нельзя сказать, что необходимость применения этих инструментов – недостаток применения асбестоцементных труб для фундамента.

Основные преимущества этого типа основания для построек в следующем:

• небольшой объем земельных работ;
• минимальные затраты на материал (монолитный фундамент обходится до трех раз дороже);
• требуется всего неделя на усадку и застывание конструкции;
• постройка находится выше уровня грунта в среднем на 30 сантиметров, что позволяет избежать подтопления при выпадении существенного количества осадков;
• благодаря особенностям конструкции к зданию нетрудно подвести коммуникации.

Однако, несмотря на видимые преимущества, не стоит сразу же приступать к покупке материалов и расчету будущего фундамента. Конструкция на асбестоцементных трубах имеет и ряд недостатков:

• он не способен выдержать на себе здания из тяжелых материалов;
• срок службы составляет около 70-80 лет;
• в некоторых случаях оборудовать подвал в доме с таким основанием невозможно;
• нельзя использовать на подвижном грунте;
• холмистая местность с резким перепадом высоты грунта также не подойдет для этого типа основы зданий.

Асбестоцементные трубы при возведении конструкции можно заменять металлическими, но в этом случае срок службы значительно снижается, а окончательная стоимость фундамента становится выше.

Материалы для изготовления опалубки

Для подготовки опалубки для столбчатого фундаментаможно использовать любые подручные материалы. Её можно делать из деревянных досок, металлических листов, ДСП, рубероида и др. материалов. В качестве несъёмной опалубки используются стальные и асбестовые трубы. Наиболее популярным и лёгким в обработке материалом являются деревянные доски.

Для изготовления деревянной опалубки, показанной на рисунке под буквой А, следует использовать обрезную доску (10-15)смх4см. Доски скрепляются с внешней стороны тонкими брусками и сколачиваются в коробку. К верхней стороне коробки прибивается ручка для переноски и монтажа опалубки.

Кроме обрезных досок для изготовления опалубки можно взять:

• ДСП;
• толстую многослойную фанеру;
• железные листы.

Формирование фундамента

Формируйте свайное основание на асбестоцементных трубах по следующему алгоритму:

• Пробурите, используя садовый бур или специальное оборудование, скважины, превышающие длину сваи на 0,2 м и диаметр – на 0,1 м.
• Выполните в нижней части канала расширение, используя ручное или автоматизированное устройство.
• Заполните полость песком, сформировав подушку толщиной 0,2–0,3 м, пролейте водой.
• Застелите вверх канала полиэтиленовой пленкой или рубероидом для обеспечения гидроизоляции.
• Опустите в подготовленную скважину полые сваи, зафиксируйте по периметру арматурой или деревянными планками.
• Насыпьте вокруг выступающей части опоры песок, обеспечивающий неподвижность колонны.
• Соберите арматурный каркас, используя 4 цельных стальных прутка диаметром 1–1,2 см и закрепив их арматурными перемычками.
• Поместите собранную арматуру в асбестоцементный канал, обеспечьте ее неподвижность при заливке с помощью распорок.
• Установите, при необходимости, вместе с арматурой анкерные шпильки для фиксации элементов нижней обвязки.
• Подготовьте бетонный раствор, смешав цемент, песок и гравий в соотношении 1:2:2, добавьте воду для обеспечения необходимой консистенции. При заливке бетона надо постоянно контролировать вертикальность установки, делается это при помощи строительного уровня
• Заполните предварительно подготовленным бетонным раствором внутренние полости свай.
• Обеспечьте возможность достижения бетоном эксплуатационной прочности на протяжении четырех недель.
• Проверьте горизонтальность расположения верхних частей опорных колонн, произведя предварительную разметку с помощью строительного уровня.
• Гидроизолируйте выступающую часть опоры рубероидом, засыпьте песком и утрамбуйте.
• Произведите обвязку из армированного бетона или брусьев, руководствуясь рекомендациями проекта возводимого здания.

Выполняя работы, обратите внимание на следующие моменты:

• контроль вертикальности скважин в процессе бурения обеспечивается с помощью уровня, позволяющего определить правильность расположения инструмента после погружения на несколько оборотов;
• предотвратить осыпание в скважину почвы поможет рубероид, свернутый при выполнении работ по периметру верхней части канала;
• на грунте, содержащем включения мелкого гравия, отпадает необходимость в обустройстве подушки;
• обработка до погружения подземной части своей с помощью битумной мастики обеспечит надежную гидроизоляцию опор;
• удалить воздушные пузыри из забетонированной опоры можно с помощью глубинного вибратора для бетона или металлического прутка.

Закончив строительство свайного основания, начинайте возводить стены постройки.

Рекомендации по использованию и обустройству

Есть определенные условия, когда использование фундамента из асбестовых труб не рекомендовано даже для малоэтажного строительства. Первое из них уже было описано — это дома с кирпичными стенами, здания из монолитного бетона или полнотелых строительных блоков с плотностью D1000 и выше.

Горизонтально подвижные грунты склонны к «опрокидыванию» и плохо держат столбчатый фундамент. Так же, как и торфяники, водонасыщенные песчаные и глинистые грунты.

Высокий уровень грунтовых вод и подъем сезонной верховодки требуют проведения гидроизоляционной обработки асбестоцементных труб перед их установкой. Какой бы ни была плотной структура бетона трубы, при длительном воздействии воды во время сезона осенних дождей происходит его намокание. Выветриться под землей влаге некуда, поэтому с наступлением холодов вода в грунте и в бетоне смерзается как единое целое, усиливая воздействие пучения грунта. Поэтому гидроизоляция важна вдвойне: и чтобы защитить бетон и арматуру от коррозии, и чтобы уменьшить силы, выталкивающие фундамент.

Асбестовые трубы в качестве свай

Гидроизоляцию столбов проводят двумя способами: обмазкой битумной мастикой или оборачиванием двумя-тремя слоями листов рулонных влагостойких материалов. Иногда оба способа совмещают.

Кроме этого, для защиты грунтов от намокания и сохранения их несущих свойств обязательно устройство отмостки.

Способ улучшения несущих свойств

Улучшить несущие свойства свайного фундамента из асбестовых труб короткой длины можно за счет уширения. В фундаменте ТИСЭ (это один из вариантов свайно-ростверкового фундамента) расширение ямы в основании получают за счет использования специального ножа. Как небезосновательно утверждают специалисты, в самой технологии ничего нового нет, кроме фирменного бура. Подобное расширение (правда, меньшего диаметра) можно сделать при установке столба из асбестоцементной трубы. Для этого вначале надо пробурить яму с диаметром, равным размеру уширения, и засыпать на уплотненное дно подушку из песка. А сделать уширение можно двумя способами:

• Вставляют трубу и заливают ее на 1/3 бетоном. Затем трубу поднимают на высоту уширения, фиксируют в вертикальном состоянии, закладывают арматуру и доливают смесь до проектного уровня.
• Заливают по желобу на дно ямы бетон на толщину уширения. Вставляют трубу. Заливают ее на треть высоты бетонной смесью. Втыкают арматуру, выравнивают по уровню и заполняют бетоном до уровня ростверка.

Важно!

При закладке арматурного каркаса надо следить, чтобы арматура не проткнула бетон насквозь. Как и в любой железобетонной конструкции, арматура из черного металла должна быть защищена от контакта с водой и воздухом слоем бетона. Рекомендованная толщина — не менее 2 см.

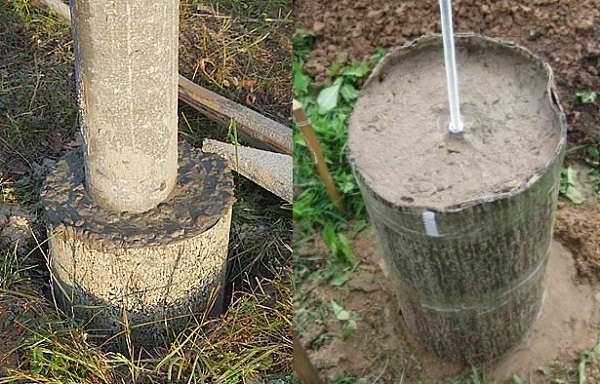

Схема установки трубы с расширением Источник Необходимость и возможность уширения должен определять только специалист. Уже при глубине промерзания около двух метров касательные силы пучения по боковой поверхности могут «порвать» столб, имеющий массивное уширение.

Способы уменьшения касательных сил

Хотя гидроизоляция столба уменьшает сцепление с грунтом при замерзании воды, есть и другие способы, позволяющие уменьшить воздействие сил пучения:

• Обмазка пластичными углеводородными незамерзающими смазками (техническим солидолом или аналогичным ему составом), которые снижают силу «трения» между столбом и грунтом. Чтобы бетон не впитывал смазку, его предварительно обрабатывают кремнийорганической олифой. А от впитывания в грунт смазку защищают одним или двумя слоями полиэтиленовой пленки.
• Обратная засыпка пазухи вокруг столба непучнистым грунтом. Это может быть как смесь вынутого грунта с крупнозернистым песком, так и песок в «чистом» виде. Более рыхлый грунт засыпки и песчаная подушка в основании отводят часть влаги от столба, а это уменьшает давление на столб касательных сил.
• Утепление отмостки и цоколя фундамента (в данном случае забирки). В том случае, если здание отапливаемое и рассчитано на круглогодичное проживание.
• Закладка кольцевого дренажа вокруг основания постройки, обустройство организованного водостока с крыши и ливневой канализации.

Обустройство фундамента из труб ПВХ своими руками

Наиболее простым в сооружении и недорогим считается столбчатый фундамент, который делают с применением пластиковой трубной продукции. Для этой цели подойдут канализационные поливинилхлоридные трубы, длина которых составляет 200 сантиметров, а размер внутреннего диаметра –20 сантиметров. Если вы не знаете, как ровно отрезать трубу, стоит прочесть дополнительную информацию.

Также потребуется металлическая арматура – на каждую из опор нужно 4 двухметровых отрезка диаметром – 8 –10 миллиметров.

Последовательность проведения монтажных работ:

1. Сначала необходимо пробурить нужное количество скважин с расширенным дном диаметром около 21 сантиметра.
2. Потом в ямы помещают подушку из гравия и песка.
3. Опоры из труб с одной стороны закрывают пробкой, чтобы не допустить проникновение грунтовых вод внутрь. Затем трубу фиксируют на подушке.
4. Внутрь опор помещают 4 арматурных стержня и выполняют заливку бетоном.

Свайный фундамент из пластиковых труб безопасен и надежен, он не подвержен коррозийным процессам и экологически безопасен, не него не воздействуют грунтовые воды и стоимость его строительства небольшая.

Порядок выполнения работ

Последовательность заложения столбчатого фундамента

1. Разметить на выбранном месте план дома, места пересечения несущих стен отметить колышками.
2. Проверить разметку путем промера габаритных размеров по диагоналям разметки. Они должны быть одинаковыми.
3. Разметить места размещения промежуточных свай под несущими стенами. Расстояние между ними должно быть не более 1 метра.
4. Садовым буром выполнить в грунте отверстие для сваи. Глубина погружения должна быть больше величины промерзания грунта на 0,3 – 0,5 метра. Диаметр отверстия выполняется как минимум на 5 см больше диаметра сваи. Работа легко выполняется своими руками
5. Выполнить подсыпку под основание асбоцементной трубы двумя слоями песка и гравия.
6. Подсыпку утрамбовать и пролить водой.
7. Разметить и распилить трубу своими руками с использованием болгарки на необходимую длину, учитывая превышения верхнего конца над уровнем грунта примерно на 30 см.
8. Погружаемый конец нужно обработать воднополимерной гидроизоляцией на длину погружения в соответствии с инструкцией на упаковке эмульсии. Работу легко выполняет своими руками один человек.
9. Опустить трубу в отверстие и раскрепить ее деревянными брусками.
10. Также установить остальные сваи. Еще раз промерить диагонали, при необходимости поправить расположение труб.
11. При помощи уровня проверить горизонтальность размещения верхних концов асбестоцементных свай, разметить уровень заливки труб бетоном. Выступающие части обрезать после застывания бетона.
12. Залить сваи бетоном, приготовленным по следующей рецептуре: 2 части цемента М300, две части песка, две части гравия средней фракции, вода. Для проверки консистенции бетона слепить из него шар диаметром порядка 10 см. Он должен слегка проседать под своим весом, но не рассыпаться и не расплываться.
13. Снаружи сваи установить 3 – 4 прутка арматуры, связав их проволокой. Внутрь трубы таким же способом установить прутки арматурной стали.
14. После загрузки внутрь или снаружи трубы замеса бетона проколоть в нескольких местах слой массы прутком и притрамбовать, чтобы избежать образования пузырей воздуха в массе заливки.
15. После этого сделать перерыв на 5 – 7 дней в выполнении любых работ на стройплощадке, чтобы дать бетону время застыть.
16. Проверить горизонтальность верхних концов свай, при необходимости – укоротить выступающие своими руками.

Как создать подобный фундамент?

Вопрос: как сделать фундамент из асбестовых труб, имеет элементарный ответ. Надо просто соблюдать технологию, и тогда получится создать прекрасную крепкую конструкцию своими руками. Притом процесс не займёт много времени и обойдётся довольно дёшево.

Для начала необходимо уравнять грунт. Снимается дёрн и верхний слой грунта. Если есть крупные растения – они уничтожаются, а их корень выкорчёвывается, насколько это возможно.

Затем бурится скважина под каждую сваю. Она по диаметру должна быть чуть-чуть больше, чем сваи из асбестовых труб. Глубину её надо рассчитывать, выяснив глубину слоя промерзания +15-20 сантиметров под этот слой. Будущая свая же должна быть примерно на 30 сантиметров длиннее глубины скважины. Сверлить можно либо ручным буром, либо грейфером.

Затем внизу скважины выкапывается уширение. Его можно сделать с помощью обрезанной штыковой лопаты, лезвие которой не должно превышать 10 сантиметров рабочей области. Ею выкапывается расширение примерно 60 сантиметров в диаметре. Чтобы убрать грунт изнутри скважины, можно просверлить её несколько глубже, чем требуется. А затем просто плотно затрамбовать землю в получившееся отверстие.

Установка основания из труб

Дно скважины засыпается щебнем или гравием на высоту около 15 сантиметров. Затем устанавливаются столбы. Если грунт сухой – можно вкапывать их прямо так, без гидроизоляции. Если же нет, то желательно обшить фундамент из асбестовых труб, а конкретно каждый столбик, рубероидом и прикрутить скотчем к нижнему концу мусорный пакет. Пакет нужно расположить так, чтобы он при заливке не образовал крупных складок – это негативно повлияет на прочность конструкции. В него и будет заливаться цемент для уширения, он будет предохранять массу от лишней влаги и грунтовых вод.

После установки необходимо выровнять фундамент из асбестовых труб по вертикали. Сделать это можно с помощью уровня. Применяется либо лазерный, либо самый обычный, пузырьковый. А для измерения вертикального отклонения можно использовать ещё и отвес. Асбестовые трубы для фундамента не должны стоять криво, но должны находиться строго на одном уровне. После выравнивания будущие сваи обсыпаются гравием, щебнем или песком, который затем плотно утрамбовывается. То, что осталось вокруг незасыпанным, засыпается землей и также плотно утрамбовывается.

После установки столбов приготовляется цементная или бетонная смесь. Желательно использовать для неё цемент марки 400. Внутрь до трети длины заливается бетон – и затем труба поднимается на 10-15 сантиметров. Весь бетон стёчет вниз и займёт расширение, создавая плотную подушку от выталкивания грунтом. Её нужно закрепить в таком состоянии до тех пор, пока бетон не застынет.

Пока раствор сохнет, нужно сделать анкер-шпильки, при помощи которых сваи из асбестоцементных труб будут скрепляться с обвязкой из бруса. Она изготовляется так: на длинную шпильку с резьбой накручивается гайка, затем надевается широкая шайба и закрепляется ещё одной гайкой. С другой стороны также накручивается гайка. Та часть, которая будет выступать над бетоном, заматывается малярным скотчем или изолентой, во избежание порчи резьбы бетонной массой.

Затем, если это необходимо, внутрь столба устанавливается арматурная конструкция. Она должна находиться слегка ниже края. Перед заливкой ещё раз проверяется, все ли столбы под фундамент из асбестовых труб находятся на одном уровне. Если нет – лишнее отрезается болгаркой. После этого раствором заливается вся полость до самого верха. Во время заливки необходимо протыкать бетон длинным прутом, чтобы внутри не осталось ни одной воздушной полости, которая может сделать конструкцию ненадёжной.

Пока бетон не схватился, анкер-шпилька погружается в него шайбой вниз и фиксируется. Она должна находиться ровно посередине столба и торчать из него вертикально. Затем сверху на сваю надевается квадрат с отверстием в центре для шпильки, представляющий собой отрезок рубероида. Это – своеобразная гидроизоляция, которая призвана защитить брус от соприкосновения с бетоном, который может впитывать влагу и передавать её на обвязку.

Технология, которая описывает, как сделать столбчатый фундамент из асбестовых труб, не настолько сложна, чтобы бояться приступить к работе. Достаточно строго следовать ей – и всё получится. Строительство на созданной конструкции можно продолжать спустя примерно 28 дней, которые необходимы для полного застывания бетона. Хотя некоторые опытные строители рекомендуют делать её осенью. За остаток осени и зиму конструкция успеет отстояться, и по весне на ней точно можно начинать строить.

Ростверк или каркас, что использовать

На завершающем этапе после выравнивания высоты оголовков свай необходимо установить несущий каркас фундамента или залить ростверк.

Последний вариант используется чаще всего для газобетонных стен, арболитовых кладок, любых строительных материалов на основе цемента. В случае если вы строите свой щитовой домик или помещение из профилированного бруса, каркас можно изготовить из дубового бруса с сечением 200 мм или швеллеров, что позволяет относительно легко заменить сваю или отремонтировать при необходимости. В любом из перечисленных вариантов необходимо предусмотреть способы связки арматуры асбестоцементных свай с силовыми элементами каркаса.

Плюсы и минусы данного решения

Исходя из всей вышеперечисленной информации можно сделать определенные выводы. Вы должны решить, подходит ли этот вариант в вашем случае. Чтобы принять решения, нужно тщательно взвесить все «за» и «против», начнем с достоинств:

• Очень малый объем земляных работ, не нужно рыть траншеи и таскать кубометры земли или заказывать услуги дорогостоящей техники;
• Общая стоимость реализации проекта получится как минимум вдвое дешевле, чем в случае с ленточным и монолитным фундаментом;
• За день можно провести и подготовительные работы, и основной этап. А продолжить строительство можно уже через неделю, а не через месяц после заливки бетона;

Сделать основание можно буквально за день

• Конструкция обладает достаточной прочностью для малоэтажного строительства любой сложности;
• Такой фундамент отлично подходит для пучинистых грунтов, так как он обеспечивает более равномерную нагрузку на почву;
• Несущие элементы вынесены над уровнем земли, что исключает их повреждение влагой из почвы;
• С помощью столбчатого фундамента можно без проблем построить дом даже на участках со значительным перепадом уровня земли.

Столбчатая система идеальна для наклонных участков

Что касается недостатков, то они также есть:
