Кладка бута своими руками методом «вставные зубы»
Суть метода «вставные зубы» состоит в том, что в свежезалитый бетоном фундамент через 2-4 часа (в зависимости от погоды), когда бетон начинает густеть, погружаются первые большие камни. Перед бутовой кладкой стен, конечно, нужно натянуть маячные бечевки, обозначающие собой плоскости будущей стены. В этом случае первые погружаемые камни могут ставиться на свои шипы, острия — как вставные зубы — (если стена будет невысока: цоколь забора, подпорные стенки, цветники). Если планируют стену высотой до двух метров или цоколь дома, то первые погружаемые камни должны ставиться на дефектные или кривые нижние постели, оставляя хорошие верхние постели для удобства последующей кладки. Глубина погружения при кладке бутового камня своими руками должна быть такой, чтобы верхние части их лиц находились на одном уровне (в большинстве случаев), для удобной последующей кладки. Здесь важен один момент: консистенция затвердевающего бетона. Бетон своей густеющей массой должен удерживать камни «на плаву». Камни не должны самопроизвольно погружаться ниже. Для того же, чтобы камни не выпадали из плоскости стены, их можно снаружи подпирать камнями или кирпичом; а изнутри подпирать хвостами камней, устанавливаемых лицами на противоположную сторону. Если хвосты противоположных камней (фасадных и тыльных) не касаются друг друга, то между ними можно вставить для фиксации любой камень или предмет. В общем, все камни желательно подпереть. Но если бетон фундамента уже довольно вязкий, то камни не будут наклоняться. Этот метод весьма продуктивен, он экономит и время, и силы, и вместе с тем дает мертвую связку с фундаментом. Стены, чьи первые камни установлены методом «вставных зубов», будут настолько прочны, что смогут сопротивляться тарану тяжелого автотранспорта.
Этот метод можно применять и при укладке бутового фундамента. В этом случае работа будет более конструктивной. Нужно будет выпускать из верхнего ряда камней фундамента поставленные на попа камни, которые должны стоять в плоскости будущей стены. Такие камни можно назвать коренными.
После того как затвердеет фундамент и «вставные зубы» прочнейшим образом зафиксируются на своих позициях, кладку стены можно продолжить либо традиционным методом, либо методом, который можно назвать конструктивным. Вспомним о том, что если продолжать кладку традиционным, классическим методом, то нужно будет, прежде всего, установить первые большие, брешевые и промежуточные камни (после угловых камней, конечно). Если продолжать кладку конструктивным методом, то на «вставные зубы» нужно будет ставить новые большие камни, стараясь сверху перекрыть ими все бреши или смыкающиеся между собой первые большие камни («вставные зубы» и просто большие камни, поставленные на фундамент). Это совершенно новый подход к делу. Установленные таким образом новые камни (с подпорными камешками или с опорой на хвосты друг друга) будут создавать картину дырявого сооружения, где ветры гуляют. Подняв до высоты новых больших камней угловые камни, мы обозначим тем самым «горизонтальный» верх второго ряда. И только после этого нужно приступить к заделыванию брешей нижнего ряда — ряда первых больших камней. Установив в бреши хорошо подходящие камни, нужно заполнить раствором (бетоном) пустоты между камнями внутри кладки. На следующий день, после расшивания швов, нужно повторить установку камней подобным методом над большими камнями второго ряда, бреши между которыми еще не будут заложены.
Этот метод хорош тем, что он придает более прочную устойчивость стене. Получается, по сути, набирание каменного «костяка» стены из больших камней. Разумеется, что чем выше стена, тем меньшие камни будут укладываться в ее тело. Кроме того, при этом методе происходит определенная экономия сил и он несколько продуктивнее традиционного метода, ведь бреши приходится заполнять малыми камнями, которые уже не могут влиять на примерку над ними выше укладываемых камней
Обязательное условие этого метода — большая аккуратность и осторожность при работе. Конструктивным методом лучше пользоваться при наличии уже такого опыта, когда глаз каменщика выделяет из кучи тот камень, который по своей форме как раз и уложится в нужном месте
С опытом приходит запоминание камней и узнавание их в хаосе бутовой кучи. Узнавания и запоминания эти есть натренированность глаза (глазомер), зрительная память, абстрактное мышление, когда с первого же раза выбираются подходящие камни для укладки в конкретном месте.
На фото бутовой кладки вы можете ознакомиться со всеми нюансами процесса:
Порядок выполнения работ
Приступая к сооружению фундамента для дома с использованием бутового камня или булыжника, необходимо подготовить траншеи, минимальная ширина которых составит 70 см, а глубина будет не менее 80 см. В каждой определенной местности это цифра своя, так как зависит она от глубины промерзания грунта. После установки опалубки и создания подушки эти значения изменятся. На дно подготовленной траншеи насыпают песок слоем 15 см, проливают водой и трамбуют. Поверх него – гравий или щебень мелкой фракции.
Этот слой тоже подлежит проливке и трамбовке. Это необходимая подушка под фундамент, играющая роль качественного дренажа. После ее сооружения приступают к сборке опалубочной конструкции:

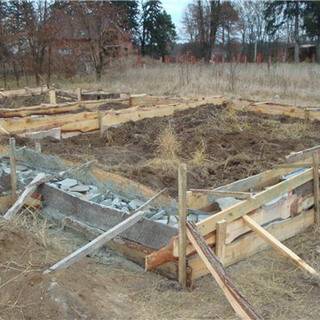

- Из досок толщиной не менее 3 см (лучше 5 см) сбивают щиты, высота которых соответствует данному параметру основания.
- Готовые щиты устанавливают по обеим сторонам траншеи, скрепив между собой поперечными перемычками и укрепив подпорками, сделанными из пиломатериалов.
- В качестве гидроизоляции может быть использован рубероид или другой рулонный материал, части которого укладываются внахлест с заходом не менее 5 см.
- Подготовленный бутовый камень нужно основательно промочить водой, чтобы в дальнейшем в него не впитывалась влага из цементного раствора.
При укладке рядов нужно соблюдать очередность. Первый ряд кладут на короткую сторону (тычковую), пустоты засыпают щебнем и трамбуют. Только после этого приступают к укладке второго ряда.
Второй ряд камня – ложковый. Это значит, что все камни кладут на длинную сторону, заботясь о сохранении расстояния между ними. Завершив процесс, все элементы заливают жидким цементно-песчаным раствором. На данном этапе для укрепления сооружения между камнями устанавливают арматурные пруты диаметром 10-12 мм.
Последний ряд камней заливают бетоном с меньшим количеством воды в составе и обязательно трамбуют с помощью вибратора. Подробно изучить последовательность выполнения работ, можно посмотрев видео.
Укладывая бутовый камень при сооружении фундамента для дома, можно чередовать ложковый и тычковый ряды, проливая их жидким бетоном и заполняя пустоты мелкофракционным щебнем или осколками камней. Возвести качественное надежное и долговечное основание можно, обеспечивая правильную его укладку. Камни должны стоять прочно, не шатаясь. Обязательно нужно проверять в процессе сооружения фундамента не только горизонтальность, но и вертикальность углов.

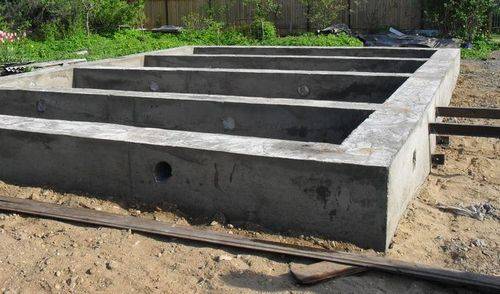

Фундамент из камня своими руками
Строительство любого здания начинается с сооружения основания, прочность которого определяет устойчивость и долговечность строения. Пытаясь уменьшить объем сметных затрат, застройщики используют стройматериалы природного происхождения и самостоятельно возводят фундамент из камней. Бут – один из наиболее востребованных стройматериалов благодаря повышенной прочности, недорогой цене, стойкости к влаге. Рассмотрим свойства стройматериала и технологию выполнения фундаментных работ.
Бут – один из наиболее востребованных стройматериалов благодаря повышенной прочности
Выбор камня
Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал
Для строительства прочного и надёжного фундамента из бута необходимо подобрать качественный материал. Лучше отдавать преимущество скальным породам. К таковым относятся песчаник, ракушечник, известняк, гранит и пр.
Качество камней можно проверить простым простукиванием. Достаточно ударить по камню, и если он издаст звонкий отголосок, значит, прочность и крепость материала высокие. Если же бут отзывается глухим отголоском, его структура нарушена и скоро он просто рассыплется.
Кроме того, качество бута можно определить и по его расколу. Если при колке камня посмотреть в разрез, то для хорошего бута будут характерны ровные и гладкие края без наличия пыли и мелкой зернистости.
Для строительства ленточного основания из бута лучше подбирать материал приблизительно одинаковой величины и плоскогранный. Диаметр камней должен варьироваться от 30 до 50 см и при этом будет лучше, если все они будут иметь слегка рваные края. Это будет способствовать лучшему сцеплению бута с раствором.
Строительство подобной каменной конструкции можно проводить только на тех почвах, которые не подвержены сезонному пучению, подмыванию грунтовыми водами, воздействию оползней и чрезмерному движению земляных пластов. Идеальным грунтом для проведения подобных работ является твердая почва с низким расположением грунтовой воды.
Кроме того, желательно еще на этапе проектирования здания грунт с участка под застройку отдать на подробный анализ. Это позволит избежать грубых ошибок на этапе расчета проекта.
Рекомендации профессионалов
При профессиональном подходе к работе можно в несколько раз сократить необходимое для заливки фундамента время. Для этого существует такая инструкция:
Работы с бутом на размеченном участке
- Делается разметка участка.
- Роются траншеи, и устанавливается опалубка.

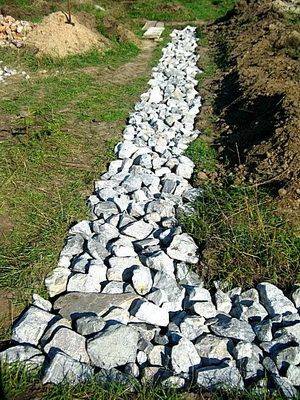

- В готовую траншею насыпают немного песка и укладывают туда камни, вдавливая их в созданную «подушку».
- Все зазоры, которые получились в результате укладки, засыпают щебнем и затрамбовывают.
- Готовят смесь бетона (1:3) и заливают им первый ряд, чтобы сделать его более прочным.
- По такому же принципу выкладывают другой ряд. При этом не забывайте «перевязывать» швы, как при укладке кирпичного материала.
- Ряды, которые будут выступать над землей, армируют проволокой или рельефной арматурой.
Следуя этим довольно простым рекомендациям можно намного быстрее выложить бутовую основу. А в результате получится надежная и прочная конструкция, способная выдержать самые тяжелые здания и рассчитанная на длительную эксплуатацию.
Плюсы и минусы бутового фундамента
Рассматривая вопрос о конкретном строительном материале, следует также определить все за и против его использования. Несмотря на кажущуюся простоту и доступность, этот материал отличается собственными особенностями и требованиями.
Среди основных преимуществ фундамента из бута можно отметить такие пункты:
- Материал естественен, а соответственно экологически чист;
- Камень отличается долговечностью, надежностью и прочностью;
- Исключается необходимость в дополнительной декоративной отделке;
- Высокая влагостойкость, отсутствует необходимость обеспечивать гидроизоляцию;
- В состав материала могут быть добавлены иные строительные компоненты;
- Возможность возведения подобного фундамента на грунте различных типов;
- Возможность возводить различные типы фундаментов.
Имеются также определенные недостатки, о которых следует упомянуть:
- Необходимость создания глубокой траншеи, ниже уровня промерзания грунта, а также поднятие фундамента на несколько дециметров над уровнем грунта;
- Немалая стоимость материала, сложности в доставке;
- Необходимость проведения тщательных предварительных расчётов;
- Длительность проведения строительных работ.
Несмотря на имеющиеся преимущества и недостатки, этот материал имеет немалую популярность и находит применение в решении большого ряда строительных задач.
Различные схемы укладки камней
Существует несколько способов укладки бутового фундамента:
- Под скобу.
- Под лопатку.
- Под залив.
Вариант укладки бута горизонтальными рядами называется под лопатку. Пустоты между камнями засыпаются щебнем с последующей заливкой бетоном.
Более сложный вариант – это укладка под скобу. В этом случае используются камни одинаковой высоты, которые также укладываются горизонтальными рядами. Этот способ применяется для возведения простенков или столбов.
Укладка камня под залив является одним из простых, потому как материал не подбирается по размеру. Такой вариант применяется для устройства фундамента под небольшие строения. Если требуется построить более массивное строение, то применяется метод под лопатку, который стоит изучить более детально.
Если используется технология кладки под скобу или под лопатку, то можно сэкономить на количестве раствора для заливки, но при этом длительность процесса значительно увеличится. Метод под заливку выполняется значительно быстрее, но для этого потребуется больше раствора.
Некоторые хитрости в возведении бутовой основы
Чтобы достигнуть достаточно хорошего результата необходимо кое-что знать о том, как упростить себе работу и в то же время повысить ее эффективность:
раствор, который будет использован для заливки, нужно периодически до окончания работы перемешивать вибратором;если вашей работе что-то помешало, и вы вынуждены ее приостановить больше чем на один день, нужно создать специальное покрытие, которое защитит конструкцию от пересыхания.
Возобновляя работу, не забудьте зачистить и чуть-чуть намочить водой все сооружение. Не сделав этого можно нарушить сцепку с другим слоем;Кладка цоколя из бутового камнячтобы продолжить кладку бута, нужно раствор, который застыл наколоть чем-либо острым и убрать все лишние части. В результате цементная смесь будет хорошо сцепляться;если укладка выполняется в траншею с откосами пологого вида, то в пространстве между ее стенкой и самой конструкцией создается рабочая площадка;крутые откосы траншеи нужно обязательно оснастить подмостками, устанавливая их по внешней стороне фундамента;для удобства лучше всего воспользоваться помощью еще хотя бы одного человека;стены в траншее при надобности укрепляют деревянными щитами с подпорками.
Для того чтобы возвести ленточный фундамент из бутового камня нужно приготовить цементный раствор. Он практически такой же, как и для кладки кирпичных материалов.
Используют для приготовления порошок марки М 400 или М 500. Чтобы в итоге бетон не растрескался, в песке не должны содержаться частицы глины. Также его необходимо очистить от различного мусора и всякого рода примесей.
Изначально нужно смешать цемент и песок, а после добавить воду. Консистенция раствора должна напоминать сметану.
Выполняя кладку ленточного основания из бута можно использовать 3 способа: заливка, «под лопатку» и «под скобу».
Первый выбирают при стройке небольших строений не выше 10 метров. Камень используется разный и его подборка не производится. Сверху, на уложенные глыбы, насыпают щебенку (слоем в 5-10 сантиметров), и хорошенько трамбуют.
После подготовительных работ ряды заливают бетонной смесью.
Запомните, что материал изначально укладывается сухим, и лишь потом льется раствор. Используя вибро уплотнитель, он распределяется по всем возникнувшим пустотам. Эти мероприятия достаточно сильно повысят крепость и надежность основы фундамента.
Два остальных способа характерно отличаются от первого. В первую очередь тем, что необходим тщательный подбор камней. При их укладке должны быть минимальные зазоры и пустоты.
Эти варианты конечно оптимальны, но требуют много времени и дополнительных трудовых затрат. Каменные глыбы выкладывают горизонтально, а чтобы добиться абсолютной ровности по всей длине фундамента натягивают веревку. И главным аспектом является наличие приблизительно равных по величине бутовых камней.
Фундамент из бутового камня на сегодняшний день представляет собой достаточно редкую разновидность фундаментов.
Его отличительная особенность, как видно из названия – это использования битумного камня как наполнителя для бетонного раствора. Притом для фундамента из бутового камня может использоваться как натуральный, так и искусственный бут. Профессионально сделанный фундамент из бута на 90% состоит из камня, что существенно сказывается на стоимости фундамента, а следовательно, и стоимости всего строительства.

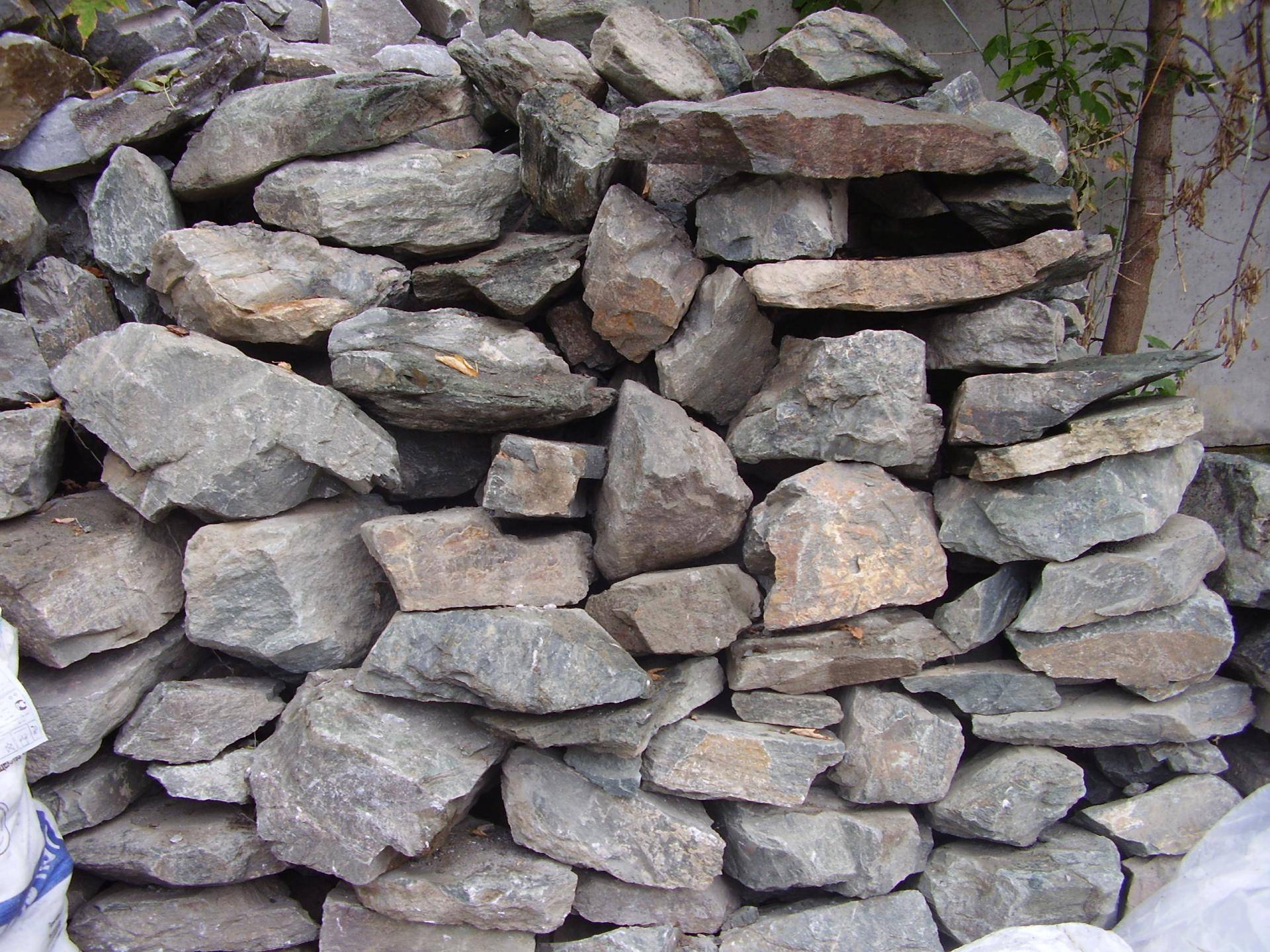

Кладка и сортировка бутового камня своими руками

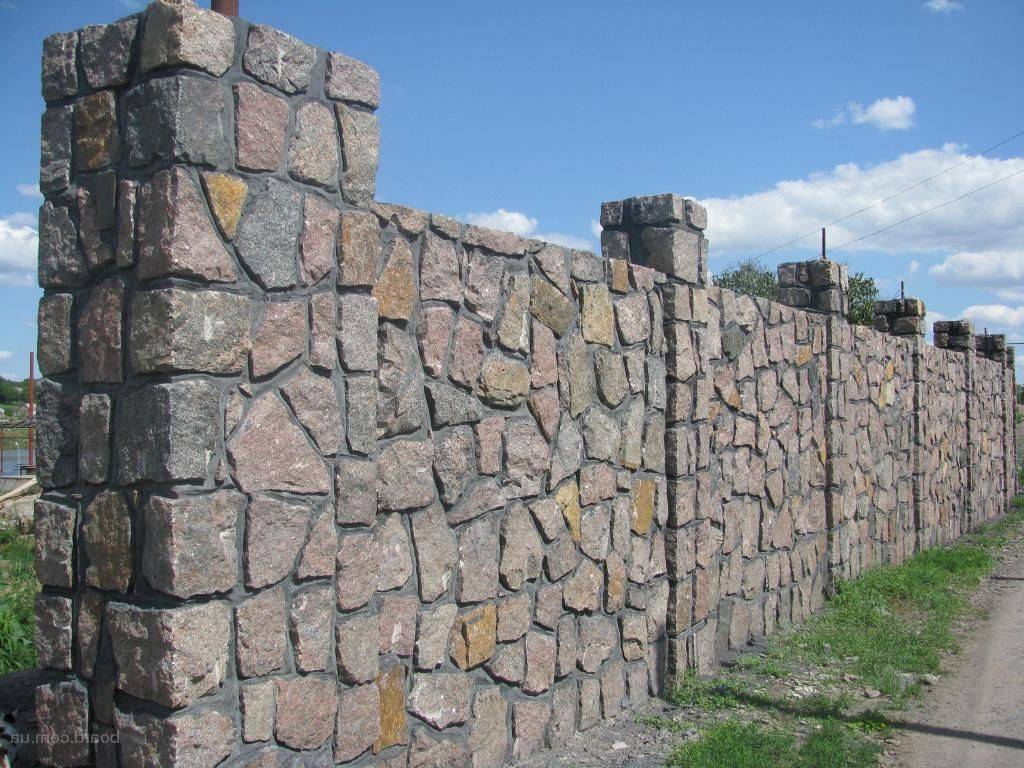

После того как готов фундамент и вдоль планируемой каменной стены (забора или цоколя) будут натянуты маячные бечевки, означающие плоскость стены, нужно сделать предварительную сортировку камня.
Если перед мастером не стоит особенной эксклюзивной задачи, то камень можно сперва разложить на четыре кучи:
- в первую кучу положить самые большие камни;
- во вторую — камни, имеющие длину равную толщине стены, это тычковые камни;
- в третьей — самой большой куче останутся все остальные камни, кроме тех, которые имеют в себе прямой угол.
Камни с прямым углом нужно откинуть в четвертую кучу, их относительно немного, это будут угловые камни. Такая сортировка камня позволит использовать имеющиеся камни с наибольшей целесообразностью. Поскольку всякая кладка камней начинается с самых больших наличествующих камней, постольку и удобно их иметь под рукой и сразу пускать в кладку первых — нижних рядов.
Итак: вниз ставятся большие камни, по своей толщине не превышающие толщину будущей стены. Если в стене предусмотрены проемы, то нужно в этих местах сразу поставить нижние угловые камни, чтобы они обозначали собой эти проемы. Перед тем как начать укладку бутового камня, возможно, нужно будет на фундамент простелить гидроизоляционный материал, к примеру, рубероид. Это следует делать, когда строится жилое помещение.
Перед тем как класть бутовый камень, учтите, что он отличается своей полиэдричностью, то есть многогранностью. При этом бут, конечно, имеет неправильные геометрические формы. Это просто доступный необработанный грубообломочный каменный материал. Как же начинать что-либо возводить из него? Естественно, что для этого нужно как-то в нем разбираться, как-то отличать стороны каждого камня, как-то подгонять камень к камню, как-то устанавливать камни.
В строительном деле универсальные, всем известные кирпичи имеют давно принятые названия своих сторон. Самые большие грани называются постелью, ими кирпич укладывается на раствор. Длинные боковые стороны называются ложками, короткие — тычками. Если кирпичи уложены длинными боковыми сторонами к наружной плоскости стены, то это ложковая кладка или ряд. Если кирпич уложен к наружной поверхности стены своей короткой стороной, это тычковый ряд. Все выпускаемые типы кирпичей обычно имеют некоторые одинаковые размеры, они легко совмещаются между собой и устойчивы в кладке. Поэтому строить из кирпича относительно несложно.
Выпускаемый или добываемый блоковый камень, как и кирпич, имеет параллелепипедные формы, устойчив в кладке и т.д. Однако так повелось издавна, что каменные блоки имеют несколько иные названия своих сторон.
Как и в кирпиче, в блоковом камне есть постели, но ложки называются лицом и хвостом, а тычки называются заусенками.
Но бутовый камень имеет совершенно не параллелепипедные формы. В ювелирном, к примеру, деле ограненные алмазы имеют свои особенные названия сторон. В принципе, каменщику нужно знать все эти названия, так как бутовый камень может иметь как стороны, так и колеты, как заусенок или тычок, так и в своем роде фасеты. Но прежде всего каменщик работает с лицом бутового камня. Лицо в каждом бутовом камне нужно выбирать самому. Лицом в бутовом камне становится та сторона камня, которая будет выходить наружу стены. Обычно это самая ровная сторона камня, или если и не самая ровная, то просто хорошо подходящая в примыкании к ранее уложенному камню. В общем, лицом бутового камня может стать любая из его ровных и больших сторон, направленная наружу — ориентированная поверхность конкретного камня. И конечно, у бутового камня есть хотя бы нижняя постель. Нижняя постель бутового камня может быть и меньшей площади, чем лицо, и большей площади. Нижняя постель может иметь не прямой угол с лицом бутового камня. Углы между нижними постелями и лицами варьируются приблизительно в пределах от 60 до 110 градусов, все зависит от ситуации и требований. Но для начала бутовой кладки нужно взять из больших камней такие, в которых угол между нижней постелью и лицом будет в пределах 80-95 градусов. При этом весьма типично то обстоятельство, что у многих бутовых камней не окажется ни конкретной верхней постели, ни хвоста, ни заусенков как таковых. Вместо них будут всевозможные изломы, грани, ребра.

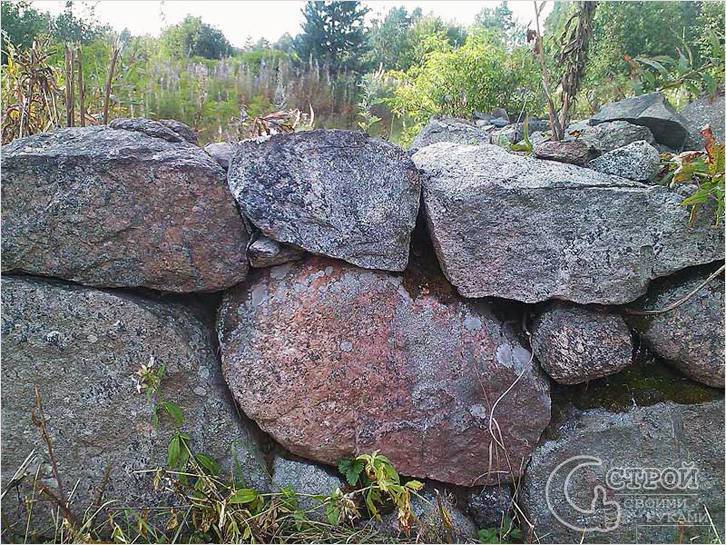

Вполне типичный бутовый камень и может стать одним из первых, поставленных на фундамент.
Устройства песчаной подушки
Для этого используется чистый, очищенный от примесей песок. Затем на дно траншеи засыпается первый слой, слегка увлажняется и утрамбовывается. Этот процесс повторяется несколько раз.
Завершающий этап подготовки – монтаж гидроизоляции. Для этого на песчаную подушку устанавливаются листы рубероида. Монтировать его следует внахлест, что предотвратит от потери влаги во время застывания бетона.
Как еще можно выполнить гидроизоляцию фундамента читайте в статьях Гидроизоляция на цементной основе и Гидроизоляция кирпичной стены и Гидроизоляция бетонного фундамента своими руками.
Когда подготовительные работы завершены, начинается самый ответственный этап – укладка камня. Для этого необходимо тщательно подготовить материал. Нужно отобрать камни с плоскими гранями, а если таких нет, то откорректировать имеющийся материал с помощью молотка-кирки и зубила. Затем этими ровными поверхностями камень укладывается в траншею и вдавливается. Такая ровность нижнего ряда необходима для того, чтобы создать опору, на которую усядется фундамент.
От них следует избавиться путем засыпки более мелких камней и щебня. Затем поверхность трамбуется и обрабатывается кувалдой. Этот процесс продолжается до тех пор, пока не образуется ровный слой. Ровность поверхности можно определить с помощью натянутой веревки. Затем разводится бетонный раствор и заливается на ровную поверхность.
Для замешивания раствора используется цемент и песок (1:3). Раствор не должен быть очень жидким. Для увеличения устойчивости здания можно сделать цементно-песчаный раствор в пропорции 1:4 с добавлением щебня. В последнем случае нужно следить за тем, чтобы смесь не содержала пузырьков воздуха.
После застывания первого слоя необходимо выполнить укладку второго и последующих слоев камня и их заливку.
Если делается высокий фундамент, то следует сделать армирование последних слоев. Для этого используется арматура или прочная проволока, которая закладывается между слоями.
Недостатком такого типа кладки является трудоемкость процесса. Потребуется много времени для подбора камней. Можно приобрести готовый ровный материал, но вместе с трудоемкостью прибавится еще и высокая стоимость. Поэтому следует запастись терпением и кропотливо выкладывать каждый слой материала.
Создание основания для фундамента
Бутовый камень еще укладывается под фундамент, для этого предварительно подготавливаются:
- емкость для раствора;
- желоба для спуска раствора и камня;
- раствор;
- камни.
Сначала следует подготовить траншею, глубина которой составляет 1,3 м. На дно устанавливаются ящики для раствора, а расстояние между ними должно составить 6 м. Камни следует уложить в промежутки между ящиками, делать это необходимо вручную. Пустоты заполняются щебнем, а на камень устанавливаются следующие ящики для раствора. Их следует заполнить смесью через желобки, которые располагаются под углом 45 градусов. Это позволит обеспечить плавное заполнение ящика, гарантировав целостность конструкции. Между ящиками устанавливается следующий слой камня, его следует опускать по желобу с сечением в 40 см. Для ровности кладки следует монтировать шаблоны из дерева, которые соответствуют профилю основания. Они должны быть удалены друг от друга на 20 м. На шаблоны фиксируется разметка, натягиваются шнуры. Таким образом камни укладываются до нужной высоты.
Бут — как строительный материал
Что такое бут

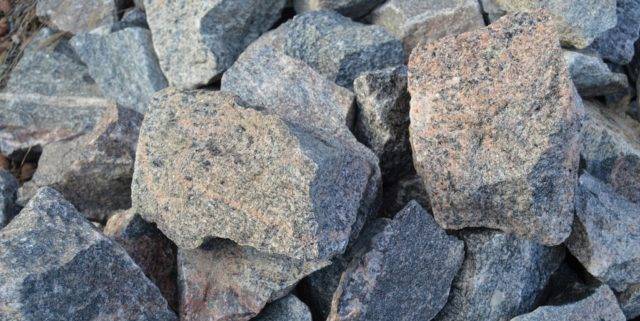

Бутовый камень
Бутовый камень — это природный материал, который формируется в залежах грунта. К нему относят гранит, ракушечник, песчаник, известняк, базальт и другие. Добывают путём взрывных работ на карьерных участках. Так, и естественным разрушением скальных пород. Как правило, неровной формы.
Как выбрать качественный камень
При строительстве фундамента нужно подобрать качественный камень. Для этого производится визуальный осмотр. На наличие трещин, расслоений или дефектов. Прочность камня проверяется ударом молотка или кувалды. Крепкие породы издают звонкий звук, а слабые издают глухой звук и могут расколоться.
Выбираем и подготавливаем бутовый камень для закладки фундамента – советы
Качество бута для кладки оснований под жилые здания определяется очень просто. Вам нужно всего лишь хорошо стукнуть обычным молотком по камню. Если бут не разобьется от сильного удара и при этом издаст чистый и звонкий звук, значит, перед вами отличный материал.
Также камни проверяют на качество посредством их раскола. Если вы разбиваете бут, а он не пылит и не дробится на мельчайшие фракции, смело применяйте его для возведения основания. Поверьте, фундамент из такого камня простоит много десятилетий.

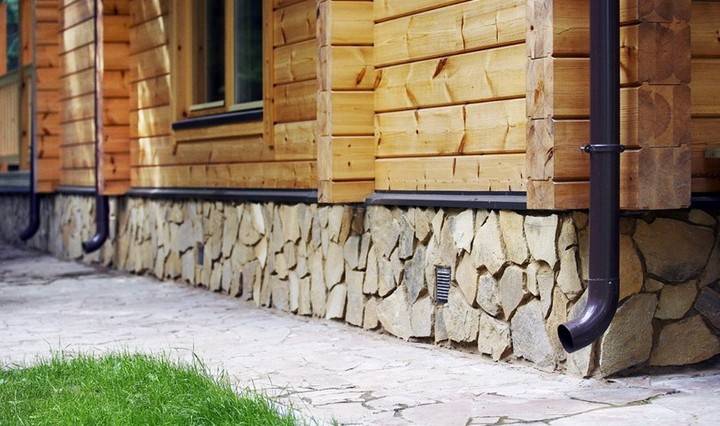

Основание дома из бута
Бут обязательно промывают перед началом кладки. Эта процедура, скажем сразу, трудоемкая. Запаситесь терпением и свободным временем. Вам предстоит тщательно отмыть каждый камешек. Если этого не делать, бетонная смесь не свяжется на должном уровне с камнями, что существенно ухудшит прочностные показатели фундамента.
Крупные куски бута для закладки основания дома требуется дополнительно подготовить – разбить их на более мелкие камни массой не выше 30 кг. Такая процедура называется плинтованием. Выполняется она своими руками по следующей технологии:
- Наносите мягким карандашом на камень линию, по которой планируете разбить бут.
- Натягиваете капроновую веревку и с силой вдавливаете ее в кусок заранее подготовленного мела.
- Помеченный мелом шнур протягиваете над линией, отмеченной на камне, и резко отпускаете веревку. В итоге вы получите хорошо видимую меловую отметку на буте. По ней и нужно раскалывать материал.
- Молотком загоняете стальное зубило в линию разреза на буте. Раскалываете камень. Удар молотком следует выполнять достаточно сильно. Не бойтесь. Качественный камень, как мы сказали, не раскрошится, а четко разделится на отдельные фракции по линии раскола.
Теперь, когда материал подготовлен, можно приступать непосредственно к закладке основания для дома.
Устройство бутового фундамента: кладка «под лопатку», «под скобу» и «под залив»
Фундамент дома из бутового камня обычно выполняют следующими способами: «под лопатку»; «под залив»; «под лопатку».
Каковы требования к кладке фундаментов «под лопатку»?
Бутовую кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд укладывают по подготовленному основанию насухо из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой.
Затем пустоты между ними заполняют мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13 -15 см) до заполнения всех пустот между камнями. При кладке бутового камня расщебенку уплотняют также трамбованием. Далее кладку ведут порядно, соблюдая перевязку на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4-6 см.
В каком порядке выкладывают бутовые фундаменты «под лопатку»?
Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4-5 м на прямых участках стены укладывают на растворе маячные камни. По ним с обеих сторон кладки натягивают причалки, по которым проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен. Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3…4 см и устанавливают камень окончательно, осаживая его молотком.
Что такое циклопическая бутовая кладка?

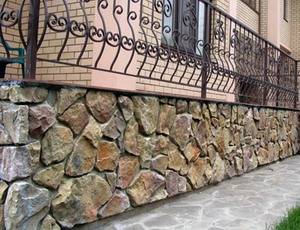

Для создания декоративной поверхности при устройстве бутового фундамента применяют циклопическую кладку, которую выполняют способом «под лопатку». В лицевую поверхность кладки укладывают специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними. Эти швы делают также выпуклыми (шириной 2-4 см) и расшивают. Для кладки углов при этом используют грубо отесанные камни, перевязывая их с кладкой стены.
Как выполняют кладку фундаментов «под скобу» и «под залив»?

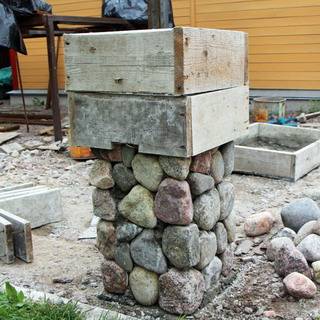

Кладку «под скобу» используют при возведении простенков и столбов. Эта кладка — разновидность кладки «под лопатку», ее выполняют из камней одинаковой высоты, подбираемых с помощью шаблона.
Кладку «под залив» выполняют из рваного бута или булыжника без подбора камней и выкладки верстовых рядов. Для этого в траншеях после окончания земляных работ делают опалубку. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20-25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены. Последующую кладку ведут таким же образом горизонтальными рядами высотой 20-25 см, заливая раствором каждый ряд кладки. Бутовая кладка «под залив» допускается только для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах.
Посмотрите видео кладки бутовых фундаментов выше перечисленными способами:
