Как правильно сделать монолитный ленточный фундамент своими руками: плюсы и минусы, технология

Подготовка к сооружению

После того, как участок, на котором ведется строительство дома, был очищен от мусора и растительности, приступают к разметке. Монолитный ленточный фундамент представляет собой сплошную ленту, расположенную по периметру дома и содержащую внутри сборный каркас, сделанный из арматурных прутов. Толщина стержней составляет 12-16 миллиметров.

Качественная арматура — залог надежности основания

Устройство конструкции таково, что эти пруты расположены и закреплены в два ряда с поперечными перемычками. Крепление выполнено с помощью специальной проволоки. Применение сварки категорически запрещено, так как в местах сварных швов наиболее вероятно повреждение под действие коррозии.

Именно наличие данного остова и делает данную конструкцию железобетонной и придает ей особую прочность. Прежде чем приступить к сооружению сборного каркаса, необходимо вырыть траншеи.

Они будут расположены не только по всему периметру здания, важно выполняя разметку, обратить внимание на устройство фундамента внутри будущего дома. Траншеи, в которые позже будет установлена каркасная конструкция и залит бетон, прокладывают в тех местах, где в соответствии с проектом будут расположены несущие стены

Конструкция опалубки

Устройство монолитного железобетонного фундамента предусматривает сооружение опалубки, а это значит, что ширина каждой траншеи должна быть увеличена на толщину опалубочной конструкции.

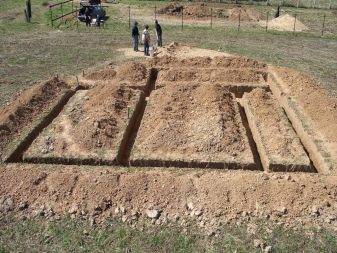

Итак, глубина траншеи под ж/б ленточный фундамент определяется глубиной промерзания грунта и высотой цоколя. Ширина – не менее 20 сантиметров (без учета опалубки).

После того, как будут готовы траншеи, можно приступать к сборке и выставлению опалубочной конструкции. Для этого используют щиты с гладкой внутренней поверхностью, которая может быть дополнительно закрыта пленкой. Это сделано для того, чтобы избежать впитывания влаги из раствора в деревянные щиты. Для того, чтобы устройство опалубки полностью соответствовало требования жесткости, всю конструкцию скрепляют поперечными перемычками. Теперь можно приступить к изготовлению сборного каркаса.

Выбор типа ростверка, разметка и подготовка

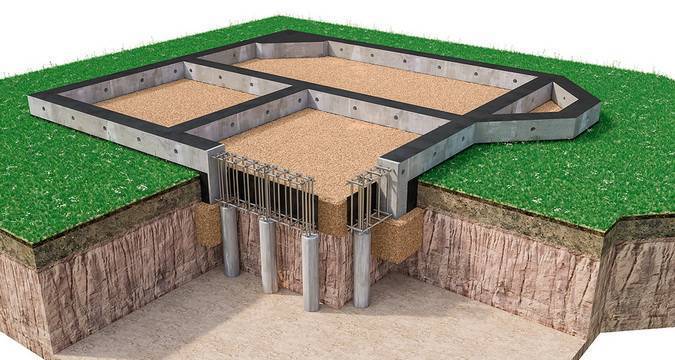

Ростверк является самым оптимальным и универсальным решением для организации прочных, надежных и качественных оснований под дом прежде всего благодаря тому, что в данной конструкции воплощены наилучшие показатели столбчатых, свайных и ленточных фундаментов. Ростверки можно устраивать на рельефах любой сложности с самыми разнообразными характеристиками грунтов без ограничений по типу и весу строений. Исключение составляют лишь цельноскальные породы, где разработка ям или скважин невозможна либо экономически нецелесообразна

Важно знать о том, что такое ростверк фундамента и каким образом он может быть построен на участке

  • Низкий ростверк устраивают на сухих, плотных и сыпучих грунтах с минимальным влиянием паводковых, ливневых и талых вод.
  • Повышенный ростверк закладывают на почвах со слабой степенью пучинистости, где возможно значительное увлажнение поверхностного слоя грунта под воздействием ливневых, паводковых и талых вод.
  • Высокий ростверк организуют на любых почвах со средней и высокой степенью пучинистости. В данном случае нижний край ленты ростверка приподнимают не менее чем на 10-15 см над уровнем земли во избежание воздействия сил напряжения от поверхностного взбухания почвы во время морозов.

Выбор типа ростверка зависит от состояния грунта, местных климатических условий и веса здания с учетом возможной снежной нагрузки. Определение количества столбиков и ширины монолитной ленты относится к ответственным проектным показателям. Потому эту часть расчетов лучше доверить специалистам. Разметка, подготовка ям под столбы или закладка свай производится по тем же технологиям, что для свайных и столбчатых фундаментов, а заливка ленты аналогична устройству ленточного фундамента.

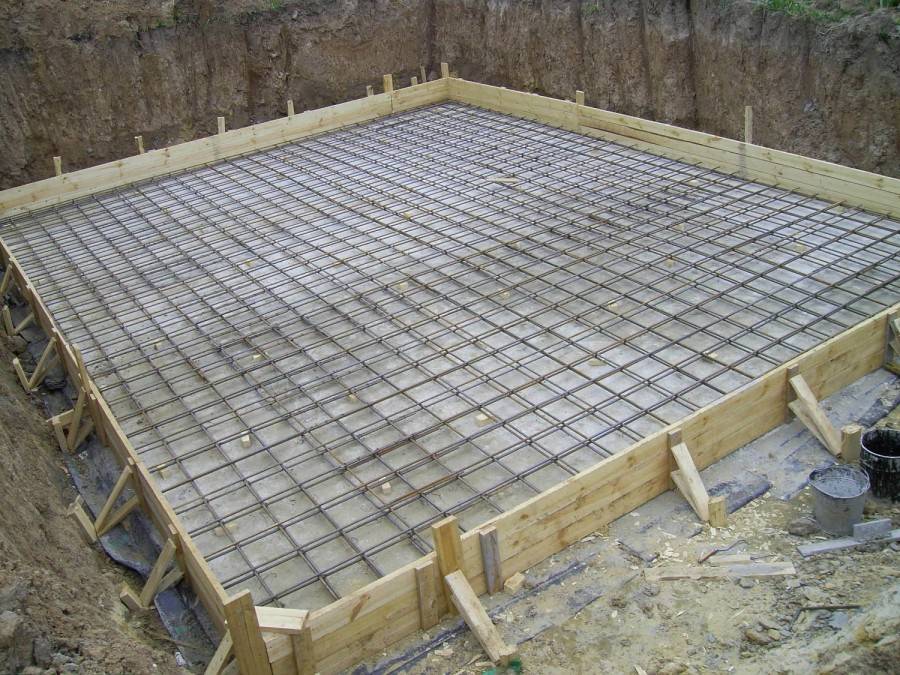

Расчет плитного фундамента

В отличие от ленточного основания, для расчета плитного фундамента потребуется уточнить намного меньше параметров. Нам потребуется узнать несущую способность грунта и самого бетона. Также стоит убедиться в том, что плиточный фундамент будет способен выдерживать вес будущей постройки. Для этого разделим общий вес конструкций (бетонного основания и постройки) на общую площадь фундамента.

Рассмотрим пример. Сухой грунт обладает несущей способностью 2 кг/см2, используем мы бетон марки М 150 с несущей способностью 163 кг/см2. Исходя из этих данных получается, что фундамент и постройка не должны оказывать на грунт давление более 2 кг/см2.

Расчет толщины плитного фундамента также будет зависеть от этих показателей. Допустим, вы планируете построить баню в 2 этажа 10 х 10 м, соответственно площадь основания составит 100 м2. Если толщина фундамента будет 20 см, то его приблизительный вес (учитывая армопояс) составит порядка 100 тонн. При толщине стенок постройки в 25 см, общий вес всего сооружения увеличится еще на 30 тонн. Но, ведь в доме будет еще находиться мебель, оборудование и люди. Прибавляем еще 70 тонн и получаем 300 тонн. Если разделить эту величину на 100 м2, то мы получаем приблизительно 0,1 кг/см2 – это и будет давление, оказываемое постройкой на грунт.

Полезно! Если вы планируете возвести мелкую постройку, например плитный монолитный фундамент под гараж, то минимальная высота основания может быть 10 см. Если же речь идет о жилых домах, то минимально допустимая толщина составляет 20 см.

Однако, стоит учитывать, что это только приблизительный расчет. Независимо от того, планируете вы возвести плитный монолит или ленточный фундамент самостоятельно, лучше внимательно изучить:

  • ГОСТ 25100 – чтобы разобраться с классификацией грунтов;
  • СП 70.13330 – где говорится об ограждающих и несущих конструкциях;
  • СП 28.13330 – антикоррозийные покрытия силовых каркасов зданий;
  • ВСН 29-85 и 37-96 – изготовление и проектирование МЗФ.

Нужно учитывать, что плитный фундамент очень сильно отличается от «ленты», поэтому площадь опирания и другие параметры будут разниться.

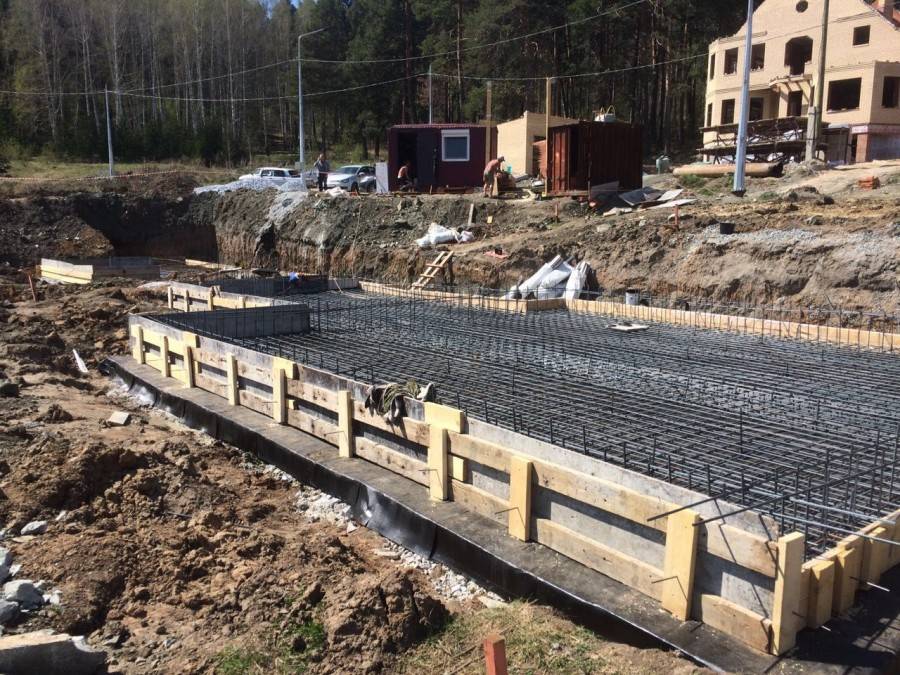

После составления проекта, начинаем готовить разметку под плитный фундамент своими руками.

Особенности проектирования плитного фундамента

При создании проекта будущей постройки инженеры учитывают множество факторов, таких как:

особенности грунта, на котором будут производиться строительные работы;

масса будущих конструкций;

эксплуатационный вес, согласно СП 20.13330.2011.

Но проектирование плитного фундамента имеет значительные отличия, так как это – единая, совместно работающая конструкция «плита – надфундаментная часть».

Он не должен быть меньше площади возводимой постройки, все консольные части также должны учитываться. Это значит, что при планируемой облицовке тяжелыми материалами, например, кирпичом, нужно проектировать закладку плиты больших размеров для обеспечения опорной площади.

Большое значение при этом имеет изучение отдельных узлов здания и его несущих конструкций. На чертежах указывается эпюры распределения нагрузок и их направление

Важно грамотно смоделировать изгибающие нагрузки, возможные крены, действующую на плиту во время эксплуатации. Для этого специалисты используют компьютерные технологии с возможностью 3D-моделирования

Популярный софт для проектирования в строительстве – ZWCAD – аналог зарубежного ACAD, но менее дорогостоящий;

С помощью таких программ можно произвести расчет толщины монолитного плитного фундамента, пример плиты которого выводят на экран в виде трехмерной модели.

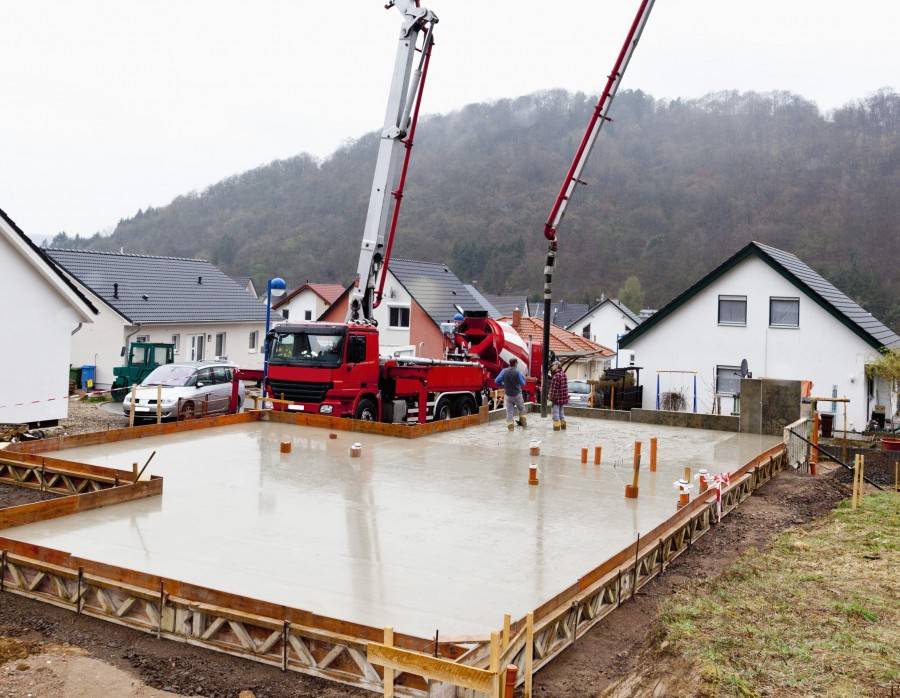

Технология поэтапной заливки фундамента

Если есть возможность, бетонные работы нужно проводить непрерывно от начала и до конца. Такой подход гарантирует наивысшее качество основания. Можно ли залить фундамент частями, зависит соблюдения технологического перерыва между этапами заливки и некоторых других важных требований. Они касаются армирования конструкции, расположения холодных швов и подготовки поверхности ранее уложенного бетона.

Способы частичной заливки

В частном домостроении применяют два способа устройства фундаментов в несколько этапов – горизонтальный и вертикальный.

  • Горизонтальный способ предполагает заливку пластами всего периметра ленты или площади плиты.
  • Вертикальный – когда будущая конструкция разбивается на блоки, каждый из которых заливают до нулевой отметки за один приём.

Горизонтальная заливка проще, а результат надёжнее, так как отсутствуют вертикальные швы, являющиеся слабым местом оснований, особенно возведённых на слабых или пучинистых грунтах.

Залитые по отдельности блоки могут «гулять»Источник sense-life.com

Правила армирования

Наиболее частый вопрос – можно ли заливать фундамент частями с арматурой за несколько дней. Можно, если соблюдать правила укладки арматурных стержней относительно стыков старой и новой заливки.

Арматура должна располагаться перпендикулярно швам.

Если в опалубке уже стоит арматурный каркас, а бетон будет заливаться вертикальным способом, никакого дополнительного армирования не требуется. При горизонтальном способе необходимо установить вертикальные стержни. Их концы должны выступать над слоем нижнего пласта и иметь длину, равную высоте заливки.

Вертикальное армирование фундаментаИсточник syasyawrote.xyz

  • Вертикальный шов между слоями не должен совпадать с местами сопряжения двух арматурных стержней, сращённых по длине.
  • Горизонтальный шов не должен совпадать с отметками продольных рядов арматурного каркаса.

Правила заливки

Теперь вы знаете, можно ли заливать бетон частями. Осталось узнать, как делать это правильно.

На первом этапе уложенный в опалубку раствор необходимо уплотнить вибратором или просто штыкованием. Разглаживать его поверхность не нужно: чем больше шероховатостей будет на подсохшем основании, тем надёжнее получится сцепление слоёв.

В малоэтажном домостроении допускается не делать сложные в исполнении вертикальные швы при заливке блоками. Можно дать раствору стечь под собственным весом, образуя скошенную грань.

Холодный шов при вертикальной заливке нельзя делать в углах и на пересечениях лентыИсточник build-blog.ru

Чтобы залитый слой схватывался равномерно и не растрескивался, его периодически орошают водой и накрывают плёнкой для защиты от быстрого испарения воды и пересыхания.

По истечении минимум 72 часов после завершения первого этапа можно приступать к заливке второго слоя. Перед этим поверхность первого тщательно зачищают металлической щёткой, чтобы удалить с неё рыхлое цементное молочко. Образовавшуюся пыль сметают.

Что касается толщины пластов, то они рассчитываются исходя из положения арматуры и расстояния от дна траншея до уровня грунта. Самым правильным решением станет заливка в два этапа: сначала подземной части до уровня земли, затем цокольной до нулевой отметки.

Видео описание

В этом видео показано, какие ошибки совершают застройщики при возведении фундамента, и как частичная заливка может повлиять на его прочность:

Однозначно ответить на вопрос, можно ли заливать ленточный фундамент в несколько этапов, невозможно. Ответ будет положительным только при условии соблюдения определённых требований. Главное из них – это соблюдение временного интервала между заливками, необходимого для установления прочных связей в бетоне. Второе касается правильного армирования, объединяющего и связывающего все пласты. Наконец, нужна тщательная подготовка поверхности нижнего слоя к сцеплению с верхним.

Закладка подошвы и опоры монолитного типа

Устройство монолитного ростверка повторяет технологические операции закладки опор по принципу столбчатых и свайных фундаментов и заливки ленты, опоясывающей оголовки столбов. Вместе с тем имеются у монолитного железобетонного ростверка некоторые отличительные особенности. Подошва под столбы, предусмотренная в столбчатых фундаментах, не закладывается, если это не оговорено специальными проектными решениями. Обратная засыпка по уровню земли осуществляется сразу после снятия опалубки с заливки столбиков либо в два этапа для низких ростверков: по завершении устройства столбов и после снятия опалубки с монолитной ленты фундамента.

Закладка опор подобного типа.

После выполнения этих работ разрабатывают ямы и по необходимости организуют песчаную либо гравийную подушку. Затем армируют монолитный фундамент с ростверком, устанавливают опалубку и заливают бетонную смесь в короб. На этом этапе после укладки первого слоя раствора толщиной 20-30 см арматурный каркас немного приподнимают так, чтобы нижний конец не касался дна (подушки), а верхний отстоял от шнура разметки не менее чем на 5 см. Поэтому высота каркаса должна быть на 10 см меньше расстояния от дна (подушки) до шнура разметки. После затвердения бетона опалубку демонтируют и осуществляют обратную засыпку.

Устройство ленточной части ростверка.

Перед началом закладки ленточной части для устройства монолитного железобетонного ростверка устанавливают армированные каркасы с учетом отступа от дна и стенок опалубки не менее чем на 5 см. Затем сооружают опалубку ленточного фундамента с ростверком и заливают бетонную смесь. Установку опалубки, заливку бетона, демонтаж опалубки и выдержку бетонной смеси осуществляют согласно рекомендациям.

Опорная площадка из блоков.

К устройству блочного ростверка прибегают, когда необходимо ускорить работы по закладке фундамента и нет времени ждать около месяца, пока застынет бетонный раствор. Как правило, блочный ростверк сооружают в высоком варианте. Для этого опорную часть обустраивают по технологии столбчатых фундаментов из железобетона с организацией опорной площадки для блоков в оголовке.

Закладка опорной площадки под блоки.

Технология сооружения опорной площадки под блоки применяется только в устройстве монолитных опор ростверка и заключается в утолщении сечения всего столба (нижний ряд схемы) либо его оголовочной части (средний ряд схемы). При этом обязательно учитывается местоположение опор. Для промежуточных столбов утолщение закладывают в обе стороны по направлению стен. Для угловых столбов — в обе стороны перпендикулярно направлению стен. Для столбов, расположенных в местах пересечения стен, — в три стороны: по направлению наружных стен и перпендикулярно направлению перегородки.

При закладке опорной площадки важно учесть шаг размещения опор в зависимости от типа используемых блоков. Расстояние между ними высчитывается по формуле D = L — 21, где L — длина блока, l — длина опорной части блока

Ширина столбов по линии стен закладывается по ширине блоков с допуском ±50 мм в сторону сужения и утолщения. Кроме того, необходимо выдержать бетонную заливку столбов не менее месяца до набора 80 % прочности, иначе края столбов не смогут выдержать вес блоков.

Монтаж железобетонных блоков.

После того как столбы установлены по размерам, бетон набрал достаточную прочность, а к выпускам арматуры приварены стержни с резьбой, приступают к монтажу железобетонных блоков. Каждый блок размещают точно по площади их опорных частей. Далее выполняют замоноличивание пустот между блоками по линии стен, на углах и в местах ответвлений, предварительно установив опалубки. Затем поверх свежезалитой бетонной смеси накладывают металлические пластины с заранее просверленными отверстиями под стержни и затягивают болтами.

Накладные пластины вырезают из металлического листа толщиной не менее 3 мм, их форму определяют в зависимости от месторасположения на фундаменте. При этом выпуски под фиксацию блоков устраивают по размерам опорных площадок столбов. Опалубку железобетонного фундамента с ростверком можно снимать на следующий день после заливки бетона и сразу приступать к возведению стен. В случае с монолитным ростверком приходится ждать набора прочности ленты еще месяц.

Инструменты и приспособления

Чтобы произвести армирование ленточного фундамента своими руками нам понадобятся определенные инструменты и приспособления. Прежде всего, арматурные прутья необходимо будет разрезать на куски в соответствии с подготовленным чертежом. Для этого можно воспользоваться болгаркой с диском для резки металла, либо приобрести мини-станок. Тонкие прутья можно перекусить мощными профессиональными кусачками.

Для армирования каркаса в углах и изготовления □-образных хомутов понадобится приспособление для загибания прутьев, которое можно изготовить самостоятельно или приобрести в готовом виде.

Как правильно вязать арматуру для ленточного фундамента: необходимо связывать прутья только специальной стальной обожженной обвязывающей проволокой и использовать удобный для вас инструмент (автоматический или ручной крючок для обвязки арматуры, вязальный пистолет, шуруповерт или клещи). Все связанные соединения должны быть плотными, чтобы предотвратить смещение прутьев при заливке бетона.

Укладывать арматуру можно в подготовленную опалубку. Но можно изготавливать металлический каркас для фундамента и отдельными фрагментами (вне опалубки). Такую операцию может значительно облегчить нехитрое приспособление, состоящее из двух листов толстой фанеры. Чертеж:

Отверстия в заготовках соответствуют расположению арматуры в фундаменте. Сначала продольные прутья вставляем в отверстия одного фанерного щита. Затем на них одеваем необходимое число хомутов. Свободные концы прутков вставляем в отверстия второго щита. Получается удобная пространственная конструкция для вязки фрагмента армированного каркаса.

После того, как вязка арматуры под ленточный фундамент произведена отдельными фрагментами, необходимо уложить их в опалубку и прочно скрепить между собой.

Арматура для фундамента

Наиболее известные виды фундаментов: ленточный, столбчатый и монолитная плита

При возведении любых сооружений, особенно высотных, главное, чему в первую очередь уделяют своё внимание проектировщики – это разработка проекта фундамента.

Здесь необходимо учесть всё. Состояние грунта, климатические условия, все нагрузки сооружения плюс вес самого фундамента, необходимые марки бетонов и, конечно, арматуру.

Правильный расчёт армирования фундамента это залог безопасности возводимого здания. Произведя точные расчёты всех нагрузок, проектировщики определяют диаметры стержней арматуры, её расположение в теле фундамента и расстояние шагов стержней.

На строительных площадках в процессе проведения фундаментных работ, в обязанности линейных работников ИТР входит составление фото отчётов.

Так выглядит ситуация на больших строительных площадках. Несколько иначе она выстраивается при более облегчённых условиях строительства. Например, в загородном домостроении.

Впрочем, независимо от масштабности застройки правила армирования необходимо строго соблюдать в соответствии со СНиПом.

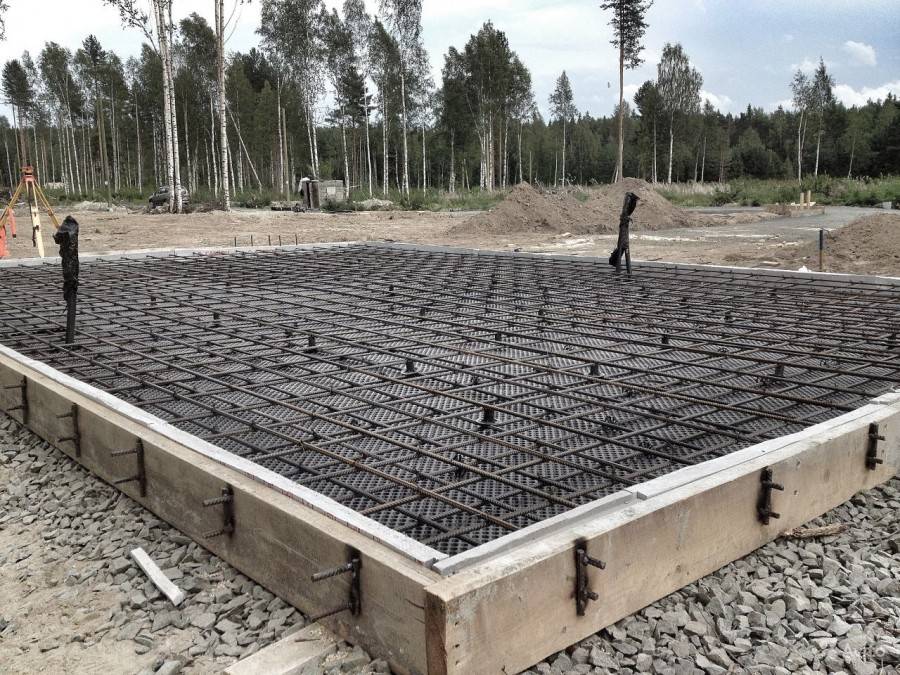

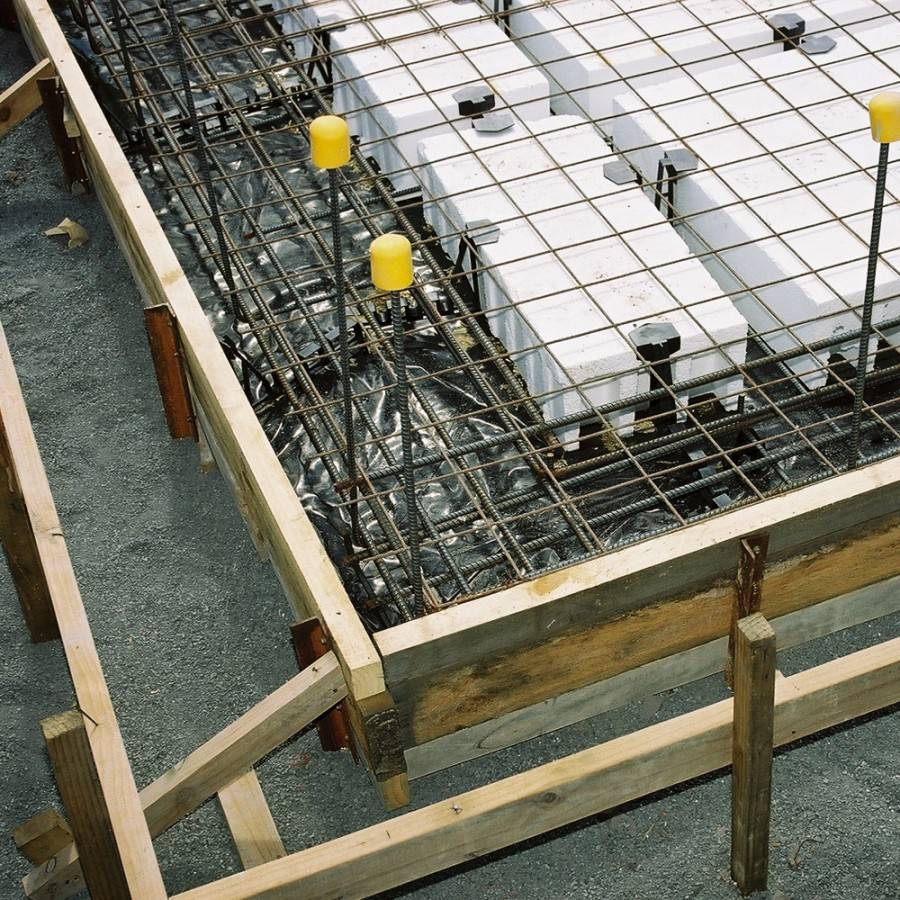

Армирование

Перед заливкой бетона в опалубку для ленточного фундамента производят монтаж армирующего каркаса. Работу выполняют, ориентируясь на чертеж, на котором указана схема расположения элементов, диаметр стержней и расстояние между арматурой. Самостоятельно подобный чертеж без соответствующих знаний составить не получится, делать его должен специалист.

Крепление арматуры выполняют с помощью специальной вязальной проволоки. Использовать для фиксации элементов каркаса сварочный аппарат нельзя – подобное соединение снижает прочность конструкции.

В местах горизонтального соединения стержней при наращивании длины элементы располагают внахлест, длина которого составляет 20 диаметров используемой арматуры (при любых значениях длина не должна быть меньше 25 см). На угловых участках для усиления прочности конструкции помимо проволоки монтируют дополнительные стержни.

Для выдерживания защитного слоя необходимо использовать фиксаторы.

Правила укладки арматуры

Теперь поговорим о различных правилах укладки арматуры, соблюдение которых даст возможность сделать бетон прочным и максимально надежным.

  • Сборку и установку конструкции следует производить так, чтобы арматура, вообще, не касалась опалубки. После заливания бетона высота защитного слоя поверх металла не должна превышать 20 миллиметров.
  • При создании фундаментов арматурное волокно следует погрузить в «тело», что будет заливаться на расстояние минимум 50 миллиметров от дна котлована. Для установки требуемого уровня высоты применяют кирпич, крупнофракционный щебень либо спецподставки, выполненные из пластика.
  • Если арматура ранее уже использовалась, то ее не следует применять для усиления мест будущей постройки, что будут находиться под серьезной нагрузкой. Подобную арматуру можно использовать разве что для потолочной стяжки либо создания пола.
  • Расстояния между частями узлового характера должны быть где-то 25-30 сантиметров. Чтобы усилить прочность, возможно снижение размера ячеек до 100 миллиметров. Дальнейшее снижение проводить не следует по причине того, что заливаемый бетон может попросту «не пройти» через ячейки, и в конструкции будут пустоты, что потом могут стать источником серьезных проблем.
  • Наличие небольшой ржавчины на элементах из стали не следует причислять к дефектам. К тому же ржавчину зачищать не следует, а уж тем более закрашивать ее. Наличие краски на металле может существенно ухудшить сцепление металлического элемента и бетона.
  • Нельзя производить погружение армирующего пояса в опалубку, что уже была залита бетоном. Поначалу следует смонтировать арматуру, установить ее и лишь потом можно заливать бетон.
  • Для армировки не следует применять такие материалы, как прутья, длина которых составляет до 100 сантиметров, сталь листового типа, демонтированные трубы, алюминиевые прутья, рельсы, сетку-рабицу. Отметим, что применение слишком коротких прутьев может существенно снизить устойчивость бетона к износу.
  • Прутья лучше будет связывать, а не сваривать, по причине того что швы сварочного типа больше подвержены деформации.
  • Не менее 50% соединений должны быть связаны или сварены.
  • Чтобы защитить металл от ржавчины, следует добавлять в бетон спецдобавки гидроизоляционного типа. Их применение даст возможность очень существенно увеличить долговечность сооружения.
  • Для создания максимально качественного армирования не будет лишним оклеить пергамином внутреннюю сторону досок опалубки. Это позволит предотвратить слишком быстрое испарение влаги при армировании бетона, а также сделает залитую поверхность максимально ровной. Кроме того, это позволит продлить долговечность щитов.
  • При армировании пола и стен следует помнить о том, что необходимо оставить отверстия для вентиляции и электрических проводов.
  • Следует не допускать попадания на арматуру различных маслянистых веществ, ведь тогда сцепление с бетоном станет очень затруднительным.
  • Для армировки разных объектов может применяться разная арматура, у которой должна быть своя минимальная толщина. Кроме того, она может производиться как в готовых мотках, так и в прутьях. При подборе следует принимать в расчет нагрузки предельного типа, а также назначение армируемой площади. Чем больше нагрузка, тем больший диаметр должны иметь прутья.
  • Бетон должен полностью скрывать армирование. В противном случае основание будет гнить и окисляться.
  • Армирующая поверхность не должна создавать каких-либо препятствий для распределения бетона по всей площади заливки.
  • Материал по поверхности должен быть распределен максимально равномерно. Для этого можно применить подборки.

В следующем видео вас ждут армирование и опалубка мелкозаглубленного ленточного фундамента.

Общая методика расчетов толщины

Перед началом расчета поводят геологический анализ почвы и из справочной информации выбирают значение удельного давления на грунт для выбранного типа фундамента. Учитывая степень пучения грунта вычисляют глубину подошвы.

На этапе определения весовых нагрузок учитывают все конструкционные особенности постройки (материал стен, размер проемов, массу кровли и прочее). К полученному значению добавляют эксплуатационную нагрузку для всех этажей и среднюю нагрузку снежного покрова для своего типа крыши.

Зная площадь основания монолитной плиты и величину удельной нагрузки на один квадратный метры участка, находят расчетный объем фундамента и предварительную толщину основания.

После этого расчет нужно повторить, но уже учитывая вес питы основания, прибавив его к нагрузкам здания. Полученное число сравнивают с допустимым давлением для выбранного участка. Рассчитанные параметры будут полезны при выборе марки бетона для раствора и схемы армирования.

Для каких домов подходит плитный фундамент

  Самый массивный и прочный фундамент, а так же самый дорогой. Его можно использовать для любого типа строений, однако не целесообразно.

 Эффективным будет, вложится в прочный монолит при строительстве тяжелого каменного дома, а также в случае многоэтажной застройки. Все дома из шлакоблока, кирпича, железобетонных конструкций и других, тяжелых материалов рекомендуется строить на монолитном фундаменте. И не целесообразно возводить легкие каркасные дома, дома из пеноблоков или газоблоков. В последнем случае, “строится” в несколько раз дешевле на легком свайном или ленточном фундаментах.

 Остановится на монолитной плите рекомендуется и при наличие проблемных, неустойчивых грунтов на участке (суглинки, торфяники, песчаные почвы) . Как отмечалось выше, это сохранит целостность несущих стен и всего строения, при изменении плотности и уровня почвы во время сезонных изменений температуры и влажности.

В заключении:

  О важности фундамента для любого дома говорится много

Этому ключевому элементу в строительстве уделяется особое внимание, ведь устойчивый фундамент – это залог долговечности, будущего капитального строения, надежная опора на многие десятилетия для всего конструктивна здания. При сохранении целостности фундамента, в случае любых катаклизмов природного или искусственного характера ( пожаров, оползней, наводнений) дом всегда можно восстановить, а вот фундамент можно только поставить новый, в крайнем случае отремонтировать.  Однако, любые ремонты уже не обеспечат былой прочности.  Потому выбрав пусть и не дешевый, но надежный и прочный монолитный ж/б фундамент, Вы с высокой вероятностью, избежите  любых проблем связанных основанием своего дома

плитный фундамент хорошо подходит для каменных тяжелых домов

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2)  нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались.  Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Строительство

Независимо от того своими руками делается фундамент или с наймом рабочих, знать технологию очень важно. Пошаговый контроль процесса необходим на всех этапах установки

Монтаж монолитного ленточного фундамента включает несколько этапов.

Подготовка участка строительства. В первую очередь необходимо расчистить участок от мусора, подготовить место для хранения материалов. На очищенную территорию выносят габариты котлована. По размеченным габаритам дома производят выемку плодородного слоя грунта. Углы будущего фундамента помечают колышками, от них шнурами намечается направление стенок. Работы по разметке производятся с использованием строительного уровня.

  • Земляные работы. По шнуру выкапывают траншею на глубину заложения фундамента. Ширину траншеи определяют по проектной ширине ленты с учетом установки опалубки. Обычно для этого оставляют по 20–30 см с каждой стороны.
  • Подготовка основания. Дно траншеи засыпают слоем песка в зависимости от типа грунта. Для пучинистых грунтов толщина слоя должна быть не менее 20 см. Подсыпку трамбуют и выстилают гидроизоляционным слоем.

Сборка и монтаж опалубки. Для монтажа опалубки подготавливают щиты из досок. Стенка щита при установке опалубки должна быть строго вертикальна, край досок при этом должен быть выше заливки опалубки на 5–10 см. Щиты скрепляют между собой саморезами или гвоздями и монтируют в траншее с помощью распорок и колышков

Этот этап важно произвести очень тщательно, чтобы при заливке бетоном опалубка сохранила свою форму. Стенки опалубки покрывают пленкой или мастикой для удобства разборки после застывания бетона.
Вязка арматурного каркаса

После установки опалубки можно начинать армирование. Каркас арматуры вяжут из продольных стрежней A-III и поперечных стальных прутьев. Арматурную сетку при размещении в опалубке обеспечивают защитным слоем по 30 мм. Для этого можно использовать обрезки стрежней.

  • Заливка бетонной смесью. После окончания монтажа арматуры необходимо залить бетон. Здесь важен контроль качества, непрерывность процесса и его температура. Заполнение опалубки производят равномерно. Для достижения плотности, равномерности, удаления пузырьков воздуха бетон после заливки необходимо вибрировать.
  • Уход за бетоном. Все дальнейшие работы проводят после застывания бетона. В среднем монтаж стен можно начинать через 1–2 недели после заливки. Для гидроизоляции монолитного ленточного фундамента боковые поверхности ленты покрывают битумными мастиками. После этого можно проводить обратную засыпку.

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

  • Монолитный, то есть изготовленный из бетонного раствора;
  • Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

  • Мелкозаглубленный – такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
  • Заглубленный – основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Особенности разметки для монолитной плиты

Разметка для такого основания отличается несколькими особенностями:

  • Для монолитной плиты достаточно нанести разметку только самой будущей постройки. Где будут находиться стены и перегородки можно решить позднее, когда основание будет готово.
  • С каждой стороны разметку нужно сделать на 1 метр больше периметра будущего дома. Такая манипуляция необходима для обустройства дренажной системы и отмостки.
  • Если согласно вашему проекту постройка будет оснащена террасами, балконами, крыльцом и другими пристройками, то заливать эти элементы нужно вместе с фундаментом. Соответственно разметку нужно продумать и для них.

Чтобы осуществить строительство плитного фундамента, предлагаем ознакомиться со стандартной технологией укладки такого основания.
