Из чего состоят монолитные ребристые перекрытия с балочными плитами?

Монтаж опалубки

За счёт небольшой высоты плиты опалубка под неё устраивается по простейшей схеме. В большинстве случаев она представлена одним рядом палуб по периметру, собранной из листовых материалов на каркасе из бруса 60х60 мм. Следует знать, что при строительстве монолитной плиты стенки котлована не используют как заливочную форму.

За счёт малой высоты бетонного изделия опалубка не испытывает существенного статического давления, однако из-за большой массы бетона подвержена гидроударам значительной силы. По этой причине и верх, и низ опалубки требуют надёжного опирания о грунт. Обеспечивается это путём забивки деревянных шпал на расстоянии в 80–100 см во внешнюю сторону от палуб. К шпалам прикручивают распорки из досок: одну горизонтальную для поддержки нижнего пояса палубы и одну наклонную для верхнего.

Основным уязвимым местом опалубки для фундаментной плиты принято считать прямые внешние и внутренние углы. Помимо подпора сходящихся палуб их дополнительно скрепляют раскосами или накладными металлическими уголками. Раскосы должны оставаться до окончания сброса бетона в форму, перед выравниванием их можно снять.

Опалубка

Опалубка плиты представляет собой коробку из деревянных щитов, на 10-15 см выше уровня бетона. Сборка опалубки производится как можно плотнее и прочнее, зазоров более 3 мм не должно быть. Наружная сторона фиксируется опорными брусками и наклонными упорами, препятствующими выдавливанию щитов под воздействием массы жидкого бетона.

Если изготавливается опалубка для плиты с цоколем, то необходимо сначала построить палубу. Для этого устанавливается система опорных балок, ригелей и прочих элементов, образующих надежную опорную конструкцию для неподвижности палубы. Затем производится сборка плоскости, максимально плотная и без щелей.

Поверх палубы настилается слой пленки, обеспечивающей герметизацию сооружения и исключающей вытекание бетона.

Технология изготовления плавающего фундамента

Как указывалось выше, укладка фундамента начинается с подготовки площадки – котлована.

Важно. Котлован обычно превышает габариты фундамента на 1-2 метра со всех сторон, для удобства работ. Порядок выполнения работ следующий:

Порядок выполнения работ следующий:

  1. Подготовка подушки из песка и гравия. На песчаных грунтах – 15 см, на глинистых – не менее 30 см. Песок высыпают в котлован и равномерно распределяют по площади. Для болотистых и влажных грунтов часть подушки делают из щебня.

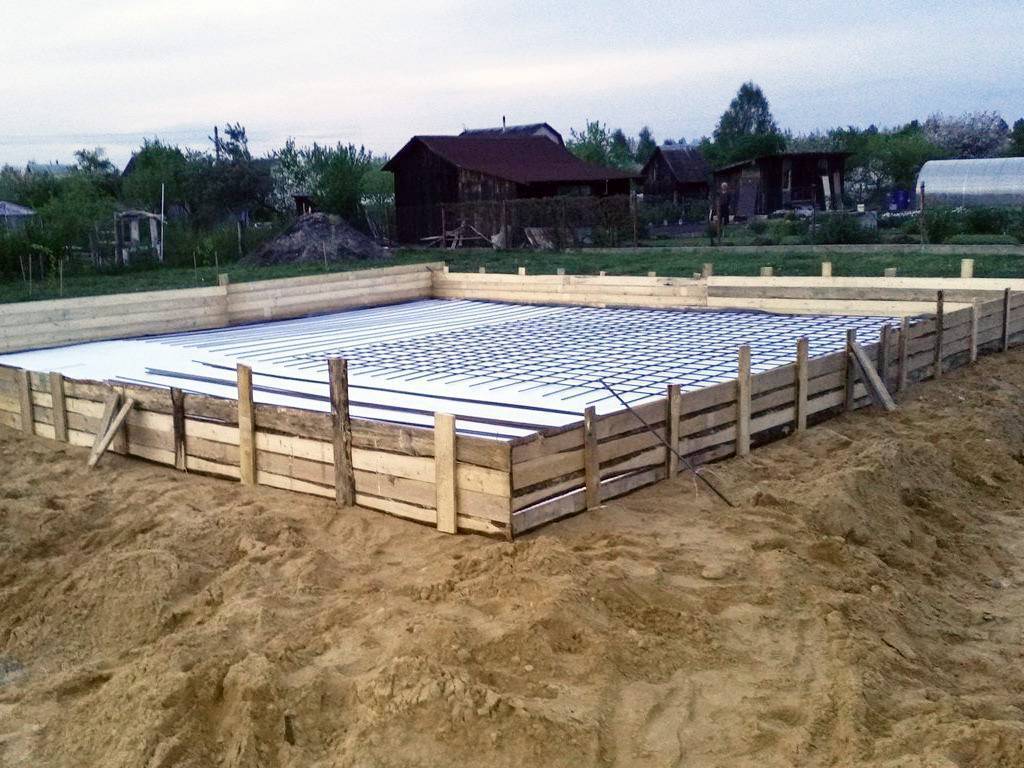

  2. Строительство опалубки. Для того чтобы плавающий плитный фундамент получился качественным, опалубка выполняется съемной из струганных досок толщиной не менее 20 мм. По углам скрепляется саморезами. С внешней стороны опалубку укрепляют подкосами. Обустраивают проход для коммуникаций.
  3. Укладка гидроизоляции. Эти работы производятся при помощи полиэтиленовой пленки, рубероида или геотекстиля. Материал укладывается внахлест на всю поверхность, с заходом на опалубку.

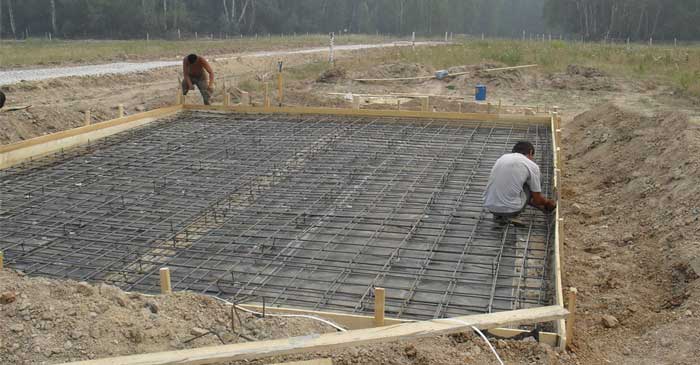

  4. Армирование фундамента – очень ответственный этап построения на плавающем грунте. Для небольших строений армирование производят  при помощи арматурной сетки с ячейкой 10-15 см. Места, где будут находиться несущие стены, усиливают металлическим прутком. Для более массивных конструкций используют пруток 10-12 мм, при этом поперечные прутья вяжут между собой при помощи проволоки.
  5. Заливка фундамента бетоном. Ее производят одномоментно, поэтому раствор необходимо заказать или очень быстро смешать самостоятельно. Раствор бетона заливают на уложенную арматуру, слоями по 15 см, каждый слой нужно тщательно разровнять и утрамбовать.  Для уплотнения слоев пользуются глубинным вибратором. На заливку плиты тратят не более часа. Затем бетон трамбуется до появления блестящего влажного слоя и выравнивается.
  6. Сушка фундамента. Обычно для этого требуется 4-5 недель, за это время бетон становится прочным. Во время сушки нужно следить, чтобы верхний слой не пересыхал и не переувлажнялся. Для этого в первый день его смачивают каждые 4-5 часов, на следующий день – три раза за день, на третий день – два раза.
  7. Когда фундамент полностью высохнет, снимается опалубка, и основанию дают устояться месяц. В идеале фундамент должен простоять зиму. Весной можно начинать строительство дома.

Для того чтобы более наглядно представлять, как залить плавающий фундамент можно посмотреть видео

Советы по выбору между двумя видами фундамента

Если стоит вопрос о том, какой фундамент дешевле – ленточный или монолитная плита, то чаще всего подрядчики ответят, что монолит, так как на него уходит больше материала. Но в некоторых условиях невозможно сделать «ленту» или её стоимость будет неоправданно высокой, поэтому плита может выйти удобнее и дешевле.

Важно понимать, что вопрос о выборе лучшего типа фундамента может возникнуть только в том случае, если есть возможность постройки обоих вариантов. Поэтому при таких случаях лучше всего проконсультироваться у специалистов, но если важно сэкономить средства, то следует выбрать ленточный фундамент

Также важным критерием при выборе является потребность в подвальном помещении, так как при плитном основании его сделать нельзя.

Если думать о том, какой фундамент лучше – плита или ленточный фундамент, то здесь нет однозначного ответа. Чаще всего требуется вначале произвести геологическую разведку, так как она покажет насколько хорошо подойдёт для выбранного участка тот или иной вид основы. Плита может «плавать» по грунту, а в хороших условиях «лента» выйдет дешевле, удобнее и более долговечной.

В этом видео показан разбор правильности выбора «ленты» или плитного основания

Если требуется построить не слишком тяжёлое здание на почве, которая не сильно проседает, а грунтовые воды глубоко, то рекомендуется выбрать ленточное основание, так как оно устанавливается быстрее, чем плита, а при наличии специальной техники для раскопки траншеи скорость вырастет в несколько раз.

Все работы по закладке фундамента рекомендуется проводить в тёплое время года, например, летом, так как он быстрее высохнет. Зимой при низких температурах бетон может разорвать при высыхании замёрзшей жидкостью. Но некоторые виды фундамента, например, сборная плита можно попытаться установить и зимой, если в этом есть острая необходимость.

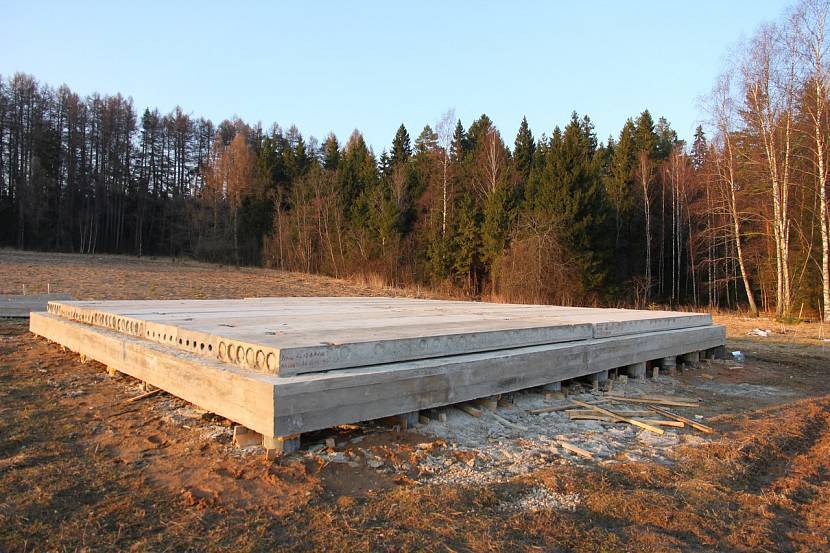

Пример сборного плитного основанияИсточник happy-fox.ru

Расчёт стоимости для 1 м2 монолитной плиты сложно произвести с высокой точностью, так как на это влияет много факторов, например, состояние почвы, наличие утеплителя и стоимость материалов, а также толщина самого основания. Предположительно 1 м2 будет стоить от 2 до 4 тыс. рублей, но эти значения не точны. На стоимость влияет сложность и дальность доставки материала, а также состояние самого участка для постройки. Чаще всего расчётная стоимость плитного фундамента в 1,5 – 2 раза выше, чем у «ленты».

Если погодные условия приводят к частому и сильному пучению грунта при понижении температуры, то лучше выбирать плитный фундамент, так как он более устойчив к сдвигам почвы.

В этом видео показан способ расчёта стоимости монолитной плиты

Коротко о главном

Ленточный фундамент более быстрый и простой в постройке, чем плитный, а его стоимость сильно ниже. Такой выбор подойдёт для тех, кто не имеет большого опыта в постройке фундамента.

Плитное основание – это лучший выбор при нестабильной сейсмической активности и геологических условиях. Из-за «плавающего» основания уменьшается вероятность его поломки.

Срок службы фундамента напрямую зависит от погодных и геологических условий, а также качестве материала и технологии постройки.

Строительство фундамента

Для заливки качественного плитного основания необходимо придерживаться следующего алгоритма работ:

Рытье котлована (для данного типа фундамента глубина не превышает 50-60 см).

В случае изготовления основания на почвах с высоким содержанием влаги дно котлована дополнительно засыпается мелкофракционным гравием или песком с толщиной слоя в 20-25 см и трамбуется.

Формирование опоры под основание (10-15 см слой бетона марки М50 или М100);

Необходимо дождаться полного высыхания представленного элемента фундамента.

  • Гидроизоляция (рулонными гидроизоляционными материалами покрываем возведенную опору и песчаную подложку).
  • Монтаж и установка армированного каркаса (арматурные прутья диаметром 10 или 12 мм свариваются между собой и устанавливаются на гидроизоляцию); ни в коем случае не следует использовать проволочный тип соединения арматуры.
  • Заливка бетоном (равномерно заливаем оборудованный котлован бетонной смесью).

Посмотрите видео, как производится заливка бетона в готовую опалубку.

При строительстве в районах с суровыми климатическими условиями нелишним будет позаботиться о морозостойкости основания, добавив в бетон специальные присадки. В ходе выполнения работ арматурный каркас полностью должен быть погружен в раствор. После полного высыхания приступаем к укладке гидроизоляционного слоя.

Устройство ребер цокольного этажа (при необходимости).

В сейсмически опасных районах для увеличения надежности цокольные ребра заливаются одновременно с основанием.

Что такое шведская плита…

В последнее время ассортимент фундаментов пополнился новым, уникальным основанием для малоэтажных зданий и сооружений — шведской плитой, которая быстро завоевала строительный рынок Европы. Сегодня более 80% коттеджей и малоэтажных домов стран Северной Европы возводятся по технологии «шведская плита», которая объединяет в себе конструкцию утеплённой монолитной фундаментной плиты с сетью коммуникаций и системой водяного подогрева пола (рис. 1).

Что это даёт застройщику? Какие преимущества несёт в себе способ сохранения конструкций дома без традиционного дорогого ленточного фундамента?

Слой теплоизоляции толщиной не менее 200 мм может надёжно защищать от потерь тепла, а это означает снижение расходов на отопление дома

Важно, что почва под утеплённой плитой не промерзает, что исключает проблемы К числу неудобств можно отнести то, что данная плита исключает устройство подвала под полом (рис. 1)

С другой стороны, такая технология намного сокращает не только стоимость строительства (до 50%), но и уменьшает затраты при эксплуатации подземного пространства сооружения.

Итак, принято решение строить дом, основанием которого будет шведская плита. Первый этап заключается в проведении земляных работ, то есть рытье неглубокого котлована, с габаритами, немного большими площади будущего дома с мансардой, стены которого собираются из профилированного бруса.

Для этого на отведённом под строительство участке, обозначенном металлическими или деревянными рейками-реперами, снимается 25-30-сантиметровый верхний слой плодородной почвы (рис. 2). Закончив эту операцию, яму углубляют ещё на 20-25 см. В итоге получается прямоугольный котлован с относительно ровным дном и небольшим уклоном в сторону его краёв (1 см на 1 пог. м).

При выемке грунта из котлована необходимо предусмотреть дополнительные углубления в тех местах, где запроектированы наружные и внутренние несущие стены. Подобная конструкция необходима для создания рёбер жёсткости (рис. 3).

Этот этап включает устройство песчаный подушки толщиной от 10 до 15 см, на которую укладывается геотекстиль, пропускающий воду и надёжно задерживающий песок. Предварительно песчаный слой тщательно трамбуется, затем сверху укладывается дренажная система, состоящая из труб диаметром 110 мм.

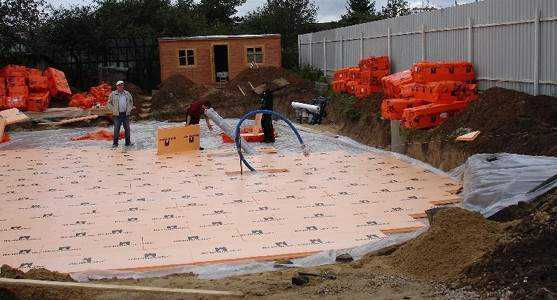

Далее укладывается слой из гравия, который тщательно утрамбовывается до получения плотной ровной поверхности. При утрамбовке можно пользоваться водой, то есть сначала полить слой, а потом снова его утрамбовать. Затем гравий покрывают гидроизоляционной плёнкой и пенопластом (пенополи-стиролом) в 2-3 ряда, один на другой. Не исключается вариант укладки теплоизоляции на грунт, толщина которой достигает 20-30 см, но на месте рёбер жёсткости может быть около 10 см.

Финальная стадия первого этапа — обустройство траншеи для инженерных сетей, которая соединяет котлован с канализационными, водопроводными и коммуникационными колодцами.

После окончания этого этапа работ сооружается опалубка — щитовая конструкция, выступающая над нулевым уровнем грунта на 20-30 см. Материалом для её строительства могут быть доски или листы многослойный фанеры, фиксируемые крепёжными лесами (распорки, клинья и т.п.). Можно применить несъёмную опалубку в виде блоков, которые изготавливаются из экструдированного пенополистирола URSA XPS толщиной 100 мм (рис. Д).

Далее на тёплый пенополистирол укладывают армирующую сетку, выполненную в виде решётки с ячейками 10 х 10 см. Арматурный прут используют сечением 10-12 мм (рис. 5).

Сверху укладываются трубы, которые нужны для устройства водяных тёплых полов. Трубы нужно накачать воздухом, чтобы они не помялись, когда будет заливаться бетон. Укладка арматуры и сетки из металлических прутьев сделает конструкцию фундамента более надёжной. После заливки бетоном выравнивают поверхность.

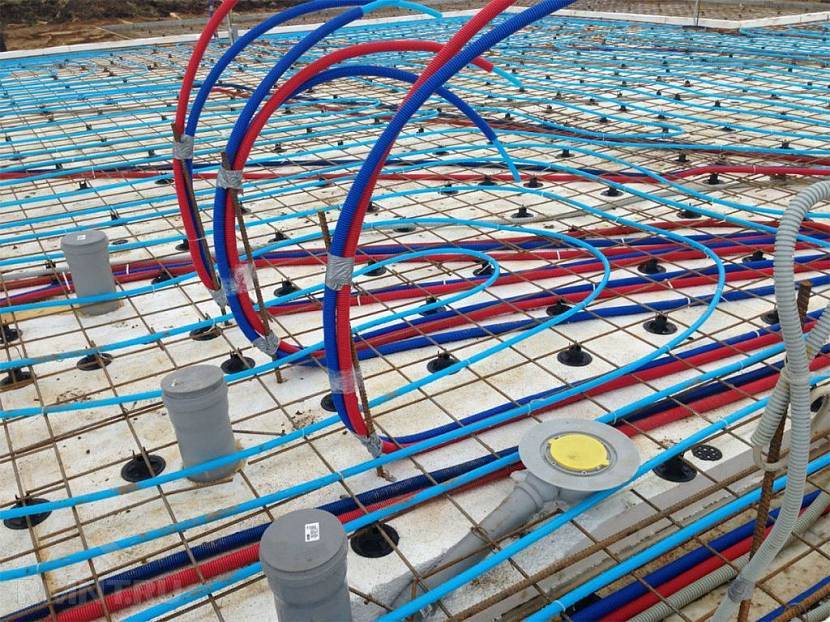

Обустройство системы тёплого пола — один из завершающих этапов работ. Поверх арматуры монтируется система изогнутых труб, по которым будет циркулировать теплоноситель (горячая вода).  Причём эту систему можно установить как до заливки чёрного полз, сформировав общую плиту, так и после обустройства несущей 20-сантиметровой бетонной плиты, которая служит хорошей опорной поверхностью для укладки чистого пола. Им может быть любое финишное покрытие: ламинат, паркет, паркетная доска, линолеум или какой-то другой материал.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

  • для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
  • строительство на смешанных грунтах, имеющих разные несущие свойства;
  • для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

  • Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
  • Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.


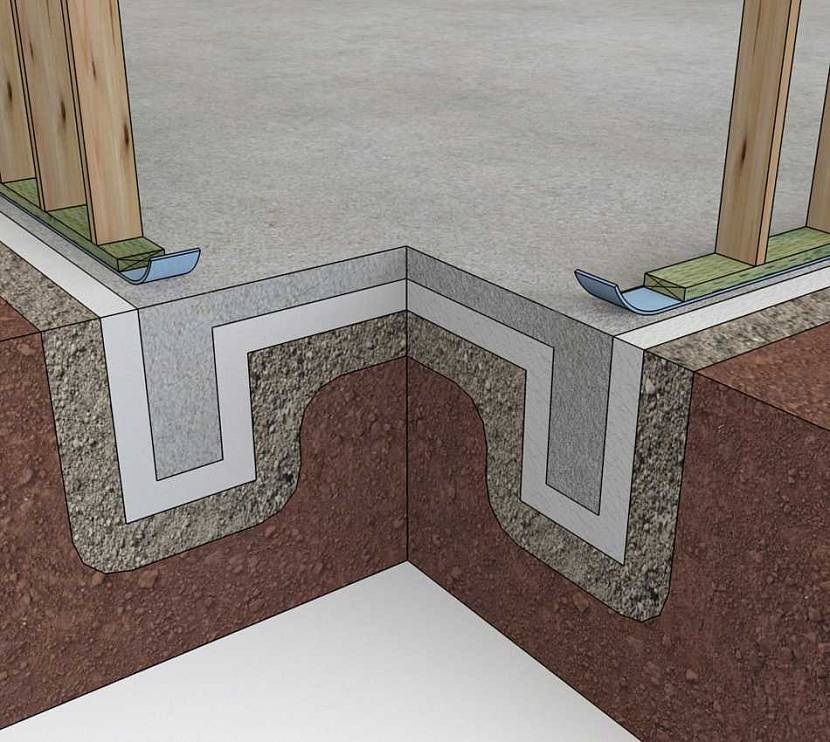

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

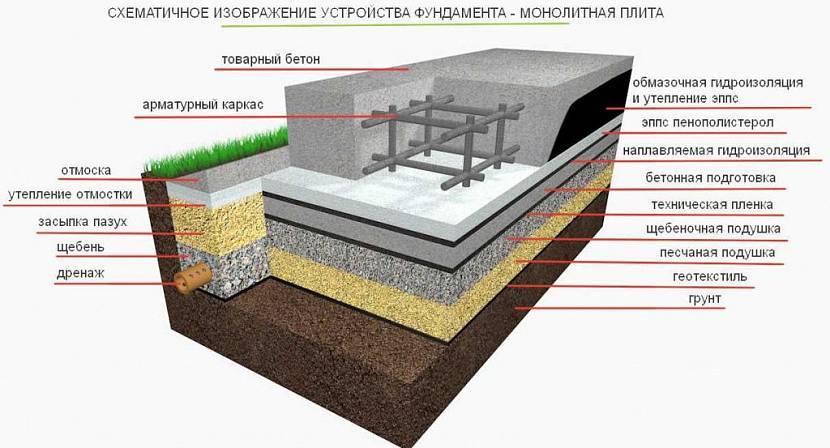

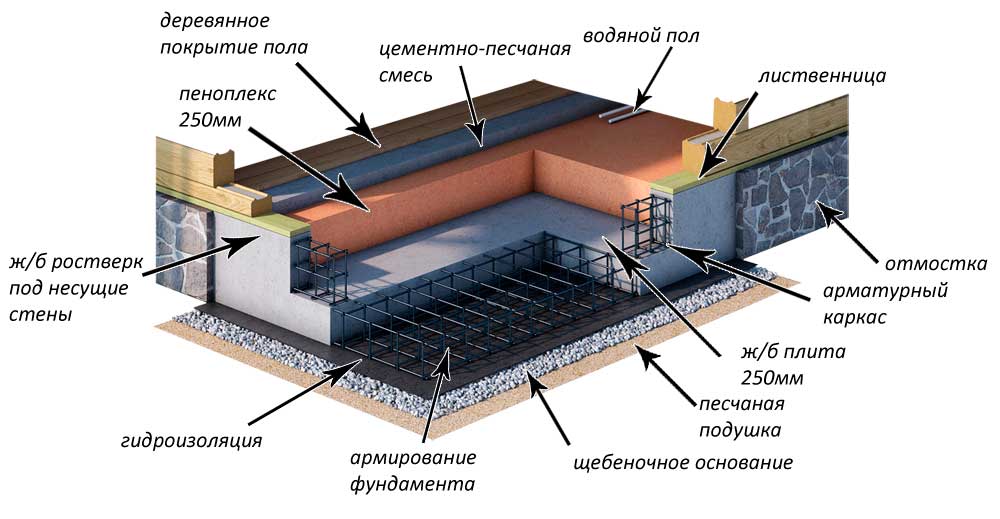

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

  • выровненный и утрамбованный «материковый» грунт;
  • разделительная геомембрана (желательна, но не обязательна);
  • подушка из песка (или из двух слоев – песка и щебня)
  • подбетонок;
  • гидроизоляция;
  • листовой утеплитель;
  •  плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.


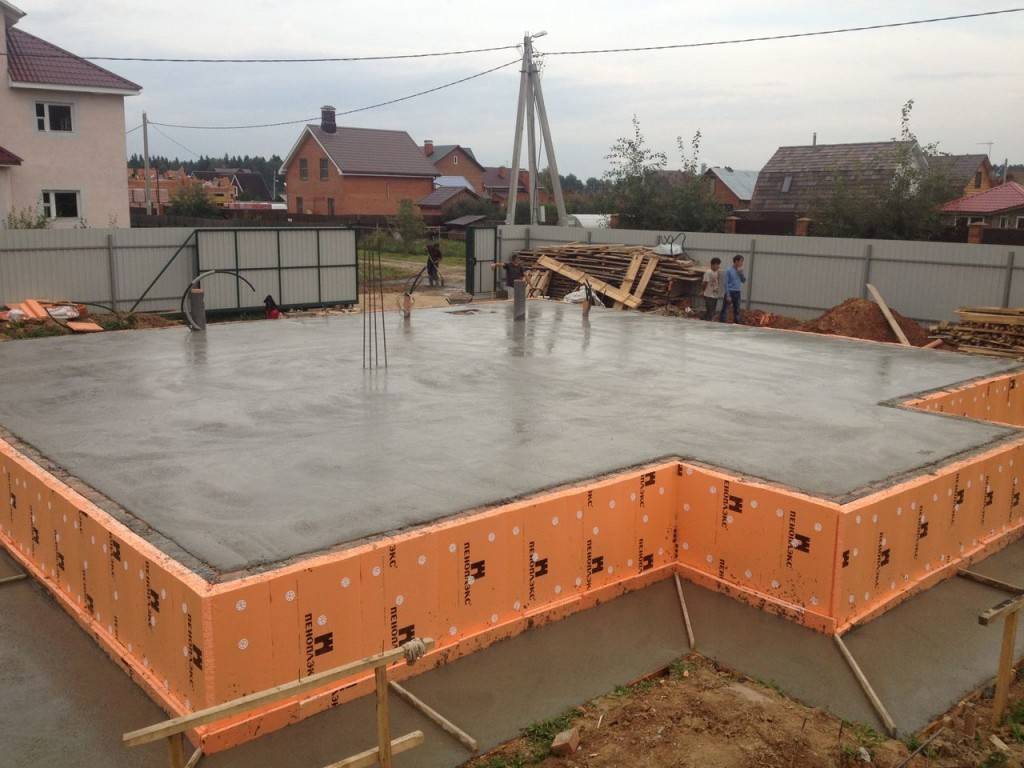

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.


Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

  1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
  2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
  3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
  4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
  5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.


Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Разновидности конструкций монолитного фундамента

Разновидности конструкций монолитного фундамента

Как уже отмечалось, монолитный фундамент – это плита, уложенная в заранее подготовленное место. Но, тем не менее существует несколько способов изготовления такого основания. Между собой они отличаются вариантами гидро — и теплоизоляции. Как вы уже поняли, ленточный монолитный фундамент – это немного другое. Там земля выкапывается только под фундамент, если нет подвала, а под пространством комнат земля остается. Здесь же выкапывается земли весь объем, под всей площадью дома.

Самый простой из такого рода фундаментов выполняется по следующей схеме:

На дно котлована, на заранее утрамбованную песчаную подушку устанавливают арматурную конструкцию и потом заливают бетоном. К более сложным относятся конструкции, в которых используют листы гидроизоляционного материала, геотекстиль, кроме этого в зависимости от типа грунта, возможно, изготовление дополнительной подушки из щебня.

Самый сложный монолитный фундамент выглядит в сечении как многослойный бутерброд:

  • песчаная подушка;
  • слой из геотекстиля;
  • слой щебня;
  • слой бетона так называемый подготовительный;
  • слой гидроизоляции;
  • монолитная плита.

Такие сложные конструкции используются на сложных грунтах, например, с высоким уровнем грунтовых вод. Строители с большим опытом говорят, что монолитный фундамент можно применять вплоть до торфяников.

Требования к фундаментной плите

Чтобы вся конструкция была прочной и надежной, плитный фундамент должен отвечать следующим требованиям:

Иметь высокий допустимый предел нагрузок. Несмотря на легкий вес газобетона, при проектировании учитывают вес людей, мебели, снежного пласта, кровли и т.д.В процессе эксплуатации собственник может решить увеличить нагрузку фундамент за счет пристройки дополнительного этажа или мансарды, что также нужно учесть перед началом строительства.

Быть способным выдерживать изгибающие силы, связанные с реакцией грунта при его промерзании

С этой целью особое внимание уделяют расчету оптимальной толщины плиты и качеству армирования бетонной стяжки.

Проектирование по действующим стандартам и использование качественных материалов позволит фундаменту обладать всеми нужными эксплуатационными характеристиками.

Преимущества и недостатки монолитного основания

Преимущества и недостатки монолитного основания

Монолитной плите можно придать любую форму, которая будет полностью повторять форму дома. И самое главное – это то, что такая конструкция основания здания обеспечивает полную герметичность, так как нет никаких конструктивных стыков, а сам бетон изготавливается с использованием водоотталкивающих присадок.

Кроме явных достоинств, в монолитной конструкции имеются и некоторые недостатки. К ним можно отнести большие затраты времени необходимые для её строительства. Для заливки самой плиты потребуется значительный объём бетона и привлечение спецтехники.

Описание слоев

Если описывать плитный фундамент послойно, то выглядит он следующим образом (снизу вверх):

  1. Грунт. Перед укладкой фундамента копается котлован необходимой глубины, и дно его тщательно выравнивается и утрамбовывается.
  2. Песчаная «подушка». На грунт насыпается песок. При этом каждые 10 см он проливается водой и уплотняется.
  3. Геотекстиль. На него укладывается дренажная труба.
  4. Щебень. Необходим для предотвращения забивания грунтом отверстий дренажной трубы.
  5. Бетонная стяжка. Предотвращает повреждения гидроизоляции.
  6. Гидроизоляция. Ее установка необходима, поскольку бетон прекрасно впитывает влагу и при промерзании его могут образоваться трещины.
  7. Экструдированный пенополистирол, например Пеноплекс. Требуется для дополнительного утепления фундамента, особенно при холодном климате.
  8. Защитный слой из п/э пленки.
  9. Железобетонная плита.

Типы оснований

Монолитный железобетонный фундамент бывает таких типов:

Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают).
Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.

Так выглядит классический тип монолиткиИсточник ownhouse.pro

  • УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
  • Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.

Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.

Монолитные фундаменты делятся на классические, русские, УШПИсточник misterbuilder.ru

Ребристые плиты перекрытия

Армированные РПП, обладая высокими прочностными характеристиками, способны выдерживать как статическую, так и динамическую нагрузки. В РПП могут присутствовать технологические полости (например, для обустройства вентиляции или освещения). Наличие специальных петель упрощает погрузку/разгрузку и установку плит.

Высота РПП составляет либо 300 мм (их используют при возведении торгово-развлекательных комплексов, бассейнов, актовых и спортивных залов), либо 400 мм (их применяют при сооружении промышленных объектов). О длине и ширине изделий читайте ниже.

Маркировка и размеры

Состоит она из буквенно-цифрового сочетания:

1-ая группа обозначает наименование плиты и ее типоразмер. ПГ – плоская плита, ПВ/ПОВ – с отверстиями для обустройства вентиляции, ПС/ПФ/ПОС/ПОВ – для проведения освещения, ПОЛ/ПЛ – под сброс кровли. Для РПП, имеющих толщину 300 мм, длина изделий всех трех типоразмеров одинакова: она составляет 5650 мм. Отличаются плиты только шириной: для П1 – это 2985 мм, для П2 – 1485 мм, а для П3 – 935 мм (ГОСТ 21506-87, введенный в действие 01.01.1988 года). Для РПП, имеющих высоту 400 мм, существует девять типоразмеров: 1П1, 1П2, 1П3, 1П4, 1П5, 1П6, 1П7, 1П8 и 2П1. Первые шесть опираются на полки ригелей и являются напряженными, так как имеют арматурное усиление; седьмой и восьмой такие же, только не усиленные. Девятый типоразмер – это плиты с опорой на верхнюю часть ригеля каркаса сооружения (его габаритные размеры: длина – 2950 мм, ширина – 1485 мм).

На заметку! Длина плит типоразмеров 1П1, 1П3, 1П5 и 1П7 одинакова: 5550 мм.  Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно. Длина изделий типоразмеров 1П2, 1П4, 1П6 и 1П7 идентична и составляет 5050 мм. Ширина же равна 2985 мм, 1485 мм, 935 мм и 740 мм соответственно (ГОСТ 27215-2013, введенный в действие 01.01.2015 года).

2-ая группа обозначает максимальную нагрузку, которую плита может выдержать; класс напрягаемой арматуры и вид бетона, который использовался при изготовлении изделия.

На заметку! Если плиту изготовили из легкого бетона, то в маркировке присутствует буква Л.

  • 3-я группа обозначает наличие шахт для обустройства вентиляции или вентиляторов. Если в маркировке указана цифра 1, то диаметр отверстия составляет 400 мм, 2 – 700 мм, а 3 – 1000 мм.
  • Также может содержаться дополнительная информация (например, устойчивость к землетрясениям).

Так, например, маркировка П3-1АтVЛ означает, что это плита третьего типоразмера (то есть, она имеет длину 5650 мм, а ширину 935 мм); с напрягаемой арматурой класса АтV, а изготовлена она из легкого бетона.

Достоинства и недостатки

Плюсы:

Использование при производстве изделий материала высокого качества.
Длительный эксплуатационный срок (до 20 лет и больше).
Относительно невысокая стоимость.
Меньшая звукопроницаемость (по сравнению, например, с ППП).
Прочность и надежность (это обеспечивается наличием не только продольных, но и поперечных ребер жесткости)

Особенно это важно для регионов с повышенной сейсмичностью.
Подобные плиты отличаются высокими показателями устойчивости не только к механическим воздействиям, но и климатическим. То есть, возможность использовать РПП и при -40 градусов по Цельсию, и при +50, а также в условиях агрессивных сред.
Простота монтажных работ, а также их безопасность.
Высокий класс огнестойкости.

Единственным минусом является необходимость прибегать к помощи грузоподъемного оборудования для монтажа ребристых плит перекрытия ввиду их большого веса (даже изделий небольших габаритов).

Основные ошибки и советы по строительству

Чтобы дом из газобетона на плитном фундаменте прослужил не менее 100 лет, индивидуальному застройщику необходимо заранее разобрать распространенные ошибки:

  1. Отказ от армирования или выбор арматуры несоответствующего диаметра. Дома из газобетона плохо переносят деформирующие нагрузки, которые могут возникнуть из-за разрушения фундамента. Последнее возможно, если бетонный монолит недостаточно устойчив к деформирующим нагрузкам. Чтобы исключить такую вероятность, изготавливают армокаркас согласно установленным правилам по отношению к заданным условиям.
  2. Глубокое заглубление плиты при нестабильных грунтах. Уберечь хрупкий бетон от нагрузок можно таким образом, чтобы основание поднималось и опускалось вместе с подвижками почвенных масс. Такой вариант возможен, если построить мелкозаглубленный «плавающий» фундамент.
  3. Слишком толстая плита. Увеличение этого параметра привет к дополнительным расходам, поэтому, если по проекту дом будет массивным или иметь больше двух этажей, то выбирают подтип плитного основания – фундамент с ребрами жесткости.

Преимущества плитного фундамента

Большая площадь и наличие пространственного армирования позволяет значительно снизить давление фундамента на грунт (до 0,1 кг/см2) и переносить знакопеременные нагрузки, возникающие из-за разнообразных подвижек грунта. Так как плиточный фундамент располагается под всей площадью строения, его использование в большей степени оправдано при строительстве объектов сравнительно небольшого размера.

Главными сильными сторонами плитных фундаментов являются:

  • простота и относительно невысокая стоимость изготовления и монтажа монолитной плиты (благодаря возможности выгрузки бетона прямо из автобетоносмесителей и, как следствие, отсутствию необходимости использования дорогостоящего бетононасоса). При условии проведения работ под должным контролем заказчика, заливка такого фундамента может производиться даже строителями, обладающими низкой квалификацией, которым достаточно объяснить, где брать, куда лить и как разравнивать;
  • высокий показатель несущей способности, который обусловлен большой площадью соприкосновения с грунтом. В качестве примера можно упомянуть, что монолитная фундаментная плита, на которой располагается 63-метровая лифтовая колонна Останкинской башни, имеет толщину всего 1 метр;
  • благодаря общей платформе, которая не подвержена локальной деформации, сохраняется гарантированная целостность стен строения. В зимний период в конструкции не образуется провалов и выгибов, так как она опускается и поднимается равномерно. Данное свойство обусловлено тем, что монолитная плита представляет собой негнущуюся жёсткую площадку, на которой расположены колонны и стены;
  • возможность использования фундамента в качестве чернового пола цокольного этажа. В этом случае не требуется использование на цокольном этаже каких-либо дополнительных плит перекрытия, что значительно экономит средства;
  • возможность использования монолитного плитного фундамента на так называемых сложных грунтах, благодаря тому, что при его устройстве практически не требуется проведение землеройных работ. Такая возможность позволяет максимально сократить трудоемкие и дорогостоящие работы в условиях мерзлого грунта, высокого уровня грунтовых вод и так далее.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
