Как обустраивается опалубка ростверка
Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:
- Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
- Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
- Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.
Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;

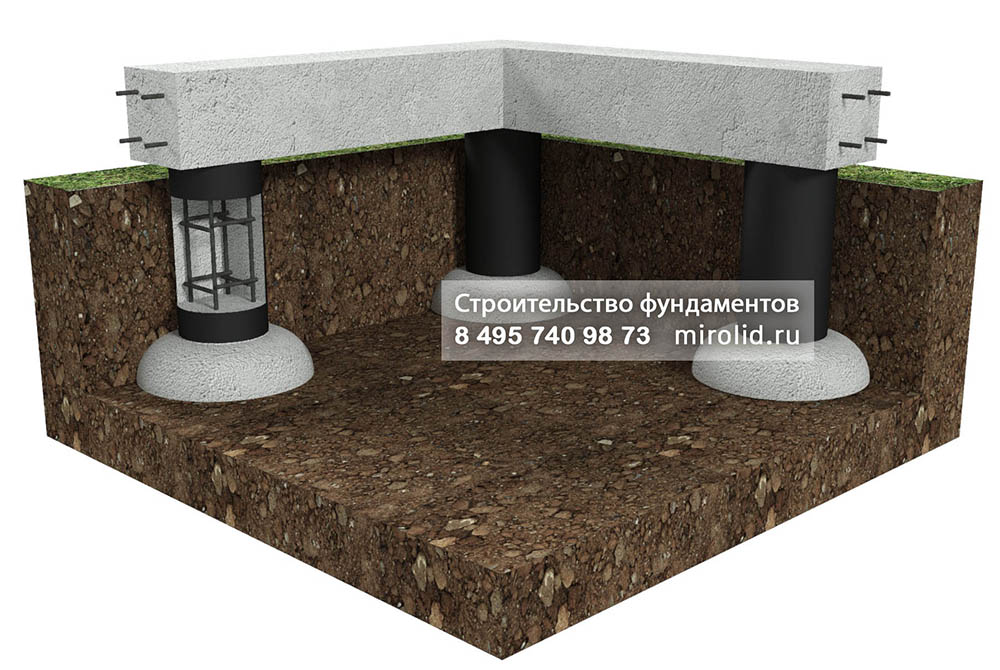

Опалубка ростверка фундамента ТИСЭ
Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.
Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.
Обустройство опалубки по технологии ТИСЭ
По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:
- Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;

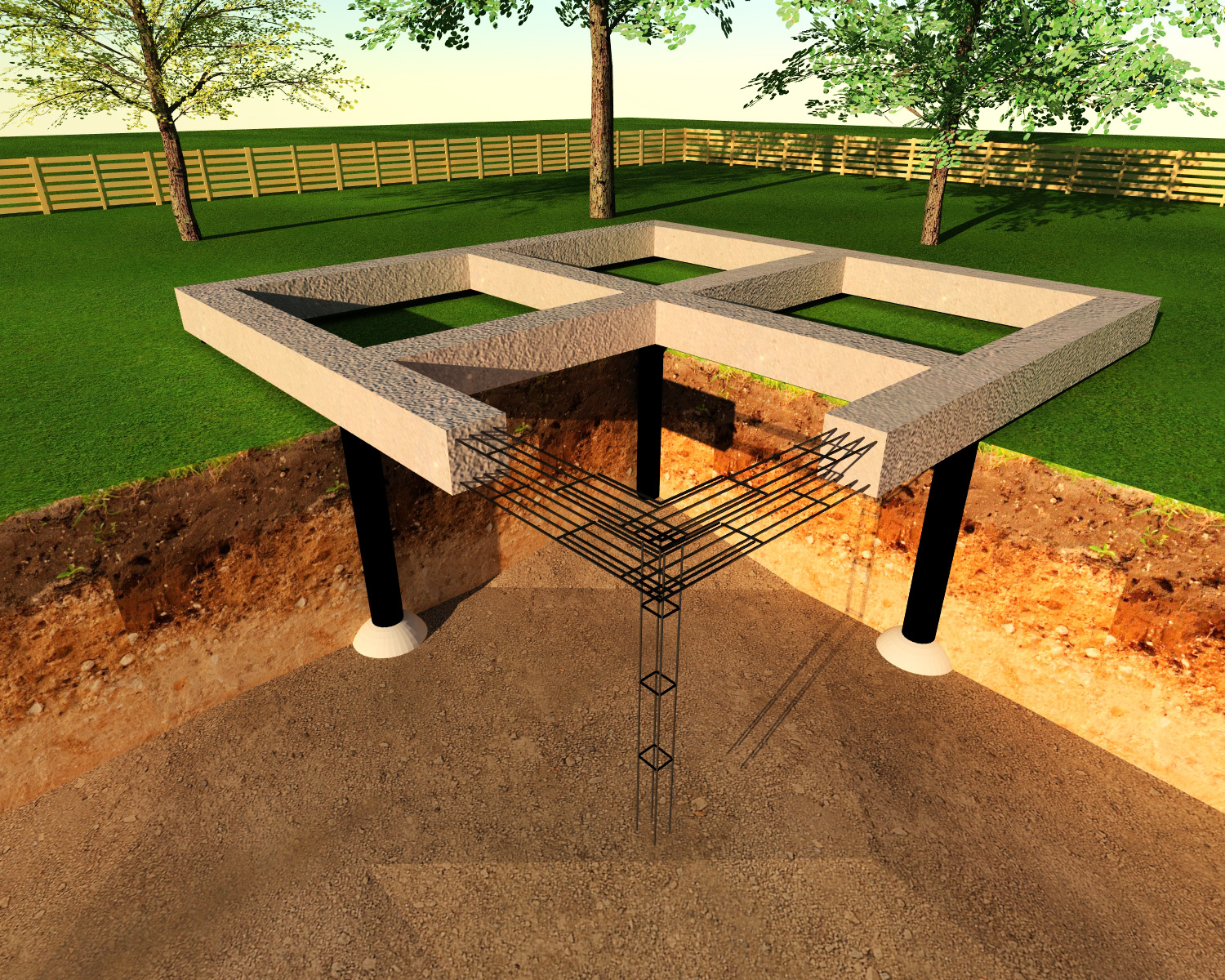

- Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
- Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
- Нижняя палуба опалубки должна быть защищена от проникновения влаги.
Столбчато-ленточный фундамент ТИСЭ
Расчет фундамента ТИСЭ
Методика расчета ничем не отличается от расчета в общем случае. Рассчитывается нагрузка от дома, а затем сравнивается с общей несущей способностью планируемого количества и диаметра свай.
Сначала на плане дома расставляете сваи. Они обязательно должны быть в углах и в местах примыкания простенков. Если расстояние между сваями получается больше 3 метров, между ними ставят промежуточные. Так расставляете на плане все опоры, придерживаясь правила:
- минимальное расстояние — 1,5 метра;
- максимальное 3 м.
Затем рассчитываете нагрузку от дома. Для этого сначала необходимо посчитать вес дома (все стройматериалы + мебель, сантехника, тяжелая бытовая техника).
Усредненные нагрузки от разных типов узлов дома
Если говорить усреднено, то для зданий из кирпича или ракушняка на каждый квадрат площади можно брать 2400 кг, из легких строительных блоков (пенобетон, газобетон и т.п.) — 2000 кг, из древесины и каркасники — 1800 кг. По этим усредненным нормам можно предварительно ориентироваться. Если же вы решите все считать серьезно, нужно будет соблюдать всю методику: считать, материалы стен, перекрытий, кровли, отделки и т.д. Так как технологии и материалы могут использоваться разные, расхождения тоже могут быть значительными.
Полученное значение умножаем на поправочный коэффициент — 1,3 или 1,4. Это запас прочности. Полученная цифра — это нагрузка, которую нужно будет передать через сваи.
Теперь по таблице подбираете, какой диаметр должна иметь свая, чтобы она смогла передать необходимый вес.
Несущая способность свай разных диаметров в различных грунтах
Если планируемое количество колонн с расширением выбранного диаметра может передать требуемую нагрузку, вам переделывать ничего не нужно. Если передаваемая масса слишком мала, необходимо или увеличить количество свай или сделать «пятку» большего диаметра.
Фундамент ТИСЭ: порядок работ
В самом методе TISE есть некоторые рекомендации:
- Сваи должны быть заглублены примерно на 20 см ниже уровня промерзания почвы для данного региона.
- Для усиления сваи используются четыре прута ребристой арматуры диаметром 10-12 мм. Брусья не должны располагаться ближе 4 см от края.
- Если уклон грунта составляет более 10%, выход арматуры должен быть соединен с подставкой.
Следует использовать либо высокий фундамент, возвышающийся над землей на 150 мм, либо мелкозаглубленный ленточно-свайный фундамент. Второй вариант используется для тяжелых зданий, вес которых не могут выдержать сваи, в этом случае делается обрешетка для увеличения несущей площади.
- Не делайте песчаный фундамент на дне ямы: он не будет иметь нормальной плотности и не будет работать.
- Для обеспечения надежности опоры используйте бетонные вибраторы. Ручное вибрирование арматурой неэффективно. Если у вас в доме нет такого человека, наймите его на время заливки фундамента: прочность значительно увеличится.
- Сделайте опалубку для сваи из рубероида, толя или пергамента, свернутого в трубку. Лучше иметь несколько слоев (2-3). Их не нужно закреплять: выкручиваете их чуть меньше диаметра, вставляете. Высота этой опалубки составляет 15 см над уровнем земли, независимо от того, есть ли на участке уклон или нет. Этот выступающий кусок лучше всего засыпать песком или землей и уплотнить вокруг него. Это предотвратит проседание мембраны при заливке бетона.
Фундамент ТИСЭ является подвидом свайного фундамента. И технология его производства ничем не отличается. Единственное отличие заключается в процессе бурения. Других нет. Здесь описаны порядок работы и технология свайного фундамента. И в этой статье лучше дать несколько практических советов.
Сложности при бурении
Если почва очень рыхлая — мелкий песок — стенки колодца могут осыпаться. Чтобы предотвратить это, налейте воды. Песок уплотнится и сохранит свою форму. Вода также поможет, если почва очень сухая и плотная. Когда вы просверлите несколько десятков сантиметров, налейте в отверстие воду. Это размягчит почву, вы сможете измельчить ее лопатой или другим приспособлением, а затем удалить с помощью бура.
Просверлить отверстия под фундамент ТИСЭ своими руками непросто, но возможно даже в одиночку
Проблема заключается в тяжелых корнях деревьев и кустарников. Они должны быть измельчены. Для этого топорище приваривается (крепится) к древку. Резко погружая его в отверстие, корни измельчаются.

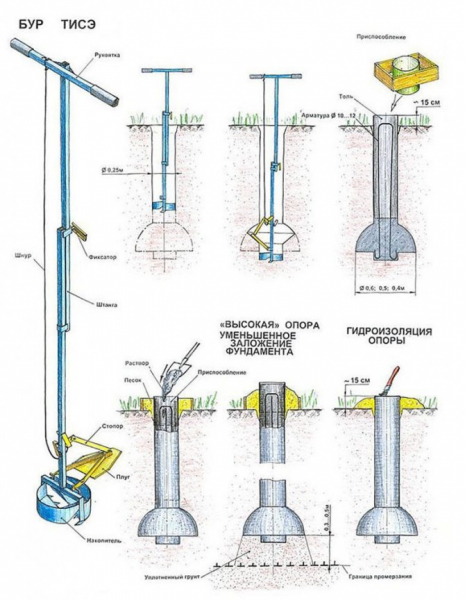

Как формировать расширение
После достижения проектной глубины отверстия к шнеку присоединяется плуг. Он может крепиться в двух положениях: формируя каблук 50 или 60 см. Плуг прикреплен к веревке.
Это плуг, с помощью которого формируется куполообразное расширение.
Вы опускаете шнек вниз, веревка натягивается, плуг прижимается. Вы отпускаете веревку, и она падает под собственным весом. Вы начинаете вращать (он тяжелый, из-за большой площади реза), лезвие режет землю, создавая уплотнение.
Можно вращать как по, так и против часовой стрелки. Если по часовой стрелке, старайтесь не давить: нет необходимости углубляться. Вращение против часовой стрелки только разрезает почву без углубления, но возникает другая проблема: почва попадает под бур, выталкивая его вверх.
Оптимальный способ работы заключается в следующем: несколько раз поверните против часовой стрелки. Когда вы почувствуете, что лезвие упирается в дугу, сделайте несколько оборотов по часовой стрелке, собирая вынутый материал в корпус бура. Вытащите шнек, сбрасывая почву. Повторите несколько раз, пока не образуется расширение (земля перестанет накапливаться).
На твердой почве работа с открытым плугом может быть проблематичной. Затем расширение можно формировать поэтапно. Сначала настройте плуг на наименьшее расстояние, а затем увеличьте его до необходимого размера.
Заполнение бетоном
Если уровень грунтовых вод низкий, нет проблем: заливайте, работайте с вибратором. Вот и все.
Если уровень грунтовых вод высокий, пятку можно засыпать сразу после ее формирования. Потребуется только вставить арматуру. Затем его привязывают перед началом бурения. Засыпку основной части ямы можно оставить «на потом».
После установки арматуры и опалубки следует приступить к заливке бетона.
Если воды много и она быстро прибывает, вам понадобится большой мешок из толстой полиэтиленовой пленки с отверстием в дне. Вы помещаете его в отверстие и заливаете бетоном. Поскольку он плотнее, он вытесняет воду. После заливки пятки вы достаете пакет. Это пригодится вам для следующей стопки.
На видео ниже показана технология изготовления фундамента со сваями ТИСЭ и высоким ростверком.
Производство работ
Технология возведения фундаментов ТИСЭ включает в себя несколько этапов, каждый из которых важен, требует внимания и ответственного отношения к выполнению работ.
Подготовительные работы
На первом этапе производится удаление плодородного слоя земли на всем участке строительства. Работа несложная, но требует времени и значительных затрат труда, потому лучше всего ее выполнять с использованием специализированной техники.
Параллельно можно выполнить расчет фундамента дома и перенести в натуру проектное положение каждой сваи, произвести разметку площадки.
На начальном этапе также строится обноска из досок, устраиваются углубления в местах расположения свай.
Бурение скважин
Скважины под сваи устраиваются при помощи специального бурового устройства
Заглубление ям необходимо назначить, приняв во внимание глубину промерзания грунта в конкретном регионе. На видео Вы сможете увидеть процесс бурения скважин с подробными комментариями. Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше
При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную
Лучше всего бурению поддаются песчаные грунты, с глиной и суглинками придется повозиться немного дольше. При бурении могут попасться крупные камни, обойти которые невозможно. Для того чтобы не повредить бур, камни следует извлекать вручную.
Армирование
Работы по армированию выполняются для предотвращения отрыва опоры. При их выполнении используются армирующие элементы диаметром 10–12 мм, согнутые в форме буквы «П», верхняя их часть обвязывается проволокой. В качестве армирующих элементов можно применять любые металлические длинные прутья, кроме труб.
Устройство внутреннего расширения
Эту работу можно считать самой трудной и ответственной, от качества ее выполнения зависит надежность работы фундамента под нагрузкой от массы дома.
Суть ее заключается в устройстве расширения объема скважины в нижней части ямы. На величину расширения в первую очередь влияет плотность грунта. К примеру, при строительстве фундамента дома на жестких почвах, обладающих достаточной несущей способностью, увеличение объема скважины внизу ямы можно сделать и небольшим.
Устройство гидроизоляции и заливка бетона
В качестве гидроизоляционного материала можно использовать обыкновенный рубероид, который необходимо уложить сразу же после установки арматуры.
Бетон в ямы следует заливать быстро. После полного заполнения скважины получается столб ТИСЭ, несущая способность которого составляет порядка 10 т. При глубине заложения фундамента дома 1,5 м, расход бетона составляет 0,1–0,12 м3.
Изготовление ростверка
Для устройства ростверка также производится армирование и бетонирование в опалубке из досок. Рекомендуется использовать арматуру диаметром 10-14 мм. Посмотрев видео, Вы сможете узнать множество полезной информации о процессе устройства ростверка.
В ростверке все сваи соединяются в одной конструкции, что позволяет равномерно распределить нагрузку от дома между ними. Изготовление ростверка необходимо производить таким образом, чтобы не допустить его соприкосновения с грунтом, оставляя зазор в 10-15 см. Наличие такого зазора нивелирует воздействие выталкивающих сил пучения на фундамент.
Если дом строится на участке с уклоном, то ростверк следует устраивать ступенчатый.
При строительстве частного дома основной целью является максимальное удешевление работ без потери качества. Фундамент по технологии ТИСЭ полностью отвечает этой цели и может быть самостоятельно возведен умельцем даже с весьма посредственными строительными навыками.
Затраты уже полностью минимизированы, потому не следует экономить на качестве армирующих материалов или бетона. Хорошее качество использующихся материалов позволит фундаменту прослужить нескольким поколениям жильцов дома.

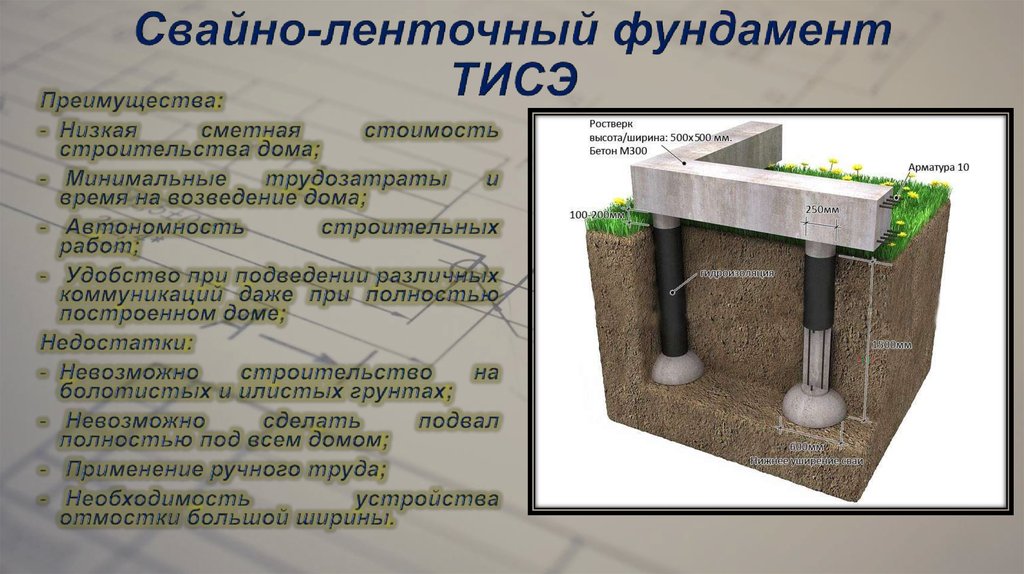

Преимущества и недостатки ТИСЭ
Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.
Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.
Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:
- отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
- автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
- снижение затрачиваемого времени на работы;
- фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
- возможность развести коммуникации даже в уже построенном доме;
- Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).
Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

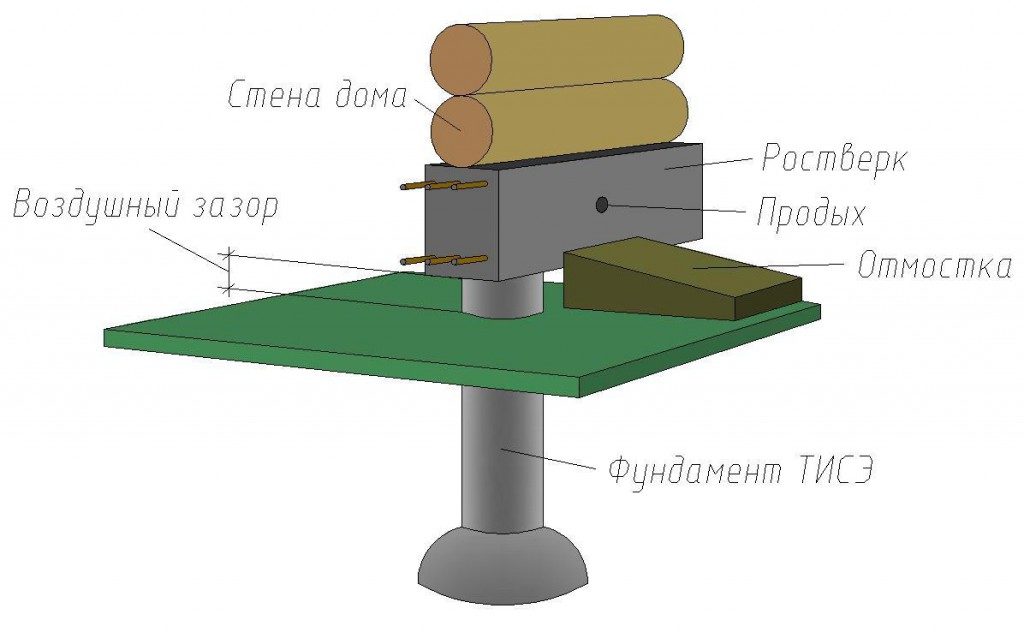

Наземная и подземная часть фундамента ТИСЭ
- невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
- сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
- некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
- фундамент по технологии ТИСЭ требует отмостки большой ширины.
Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.
Расчет фундамента
Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:
- веса здания;
- его эксплуатационной нагрузки;
- нагрузки снежного слоя;
- несущей способности сваи.
Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.
Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

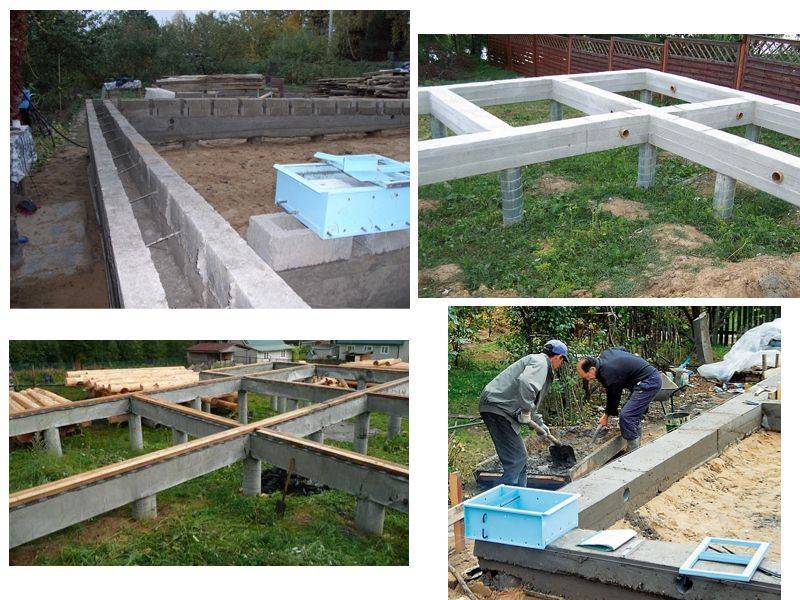

Готовый фундамент ТИСЭ
Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.
Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.
Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.
Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.
Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.
Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.
Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.
Как производится заливка свай?
Для заливки скважин можно использовать бетон, приготовленный непосредственно на участке, или заказать для этих целей раствор на заводе.
Второй вариант позволяет существенно облегчить и ускорить процесс, но только в том случае, если все подготовительные работы будет закончены к моменту заливки.

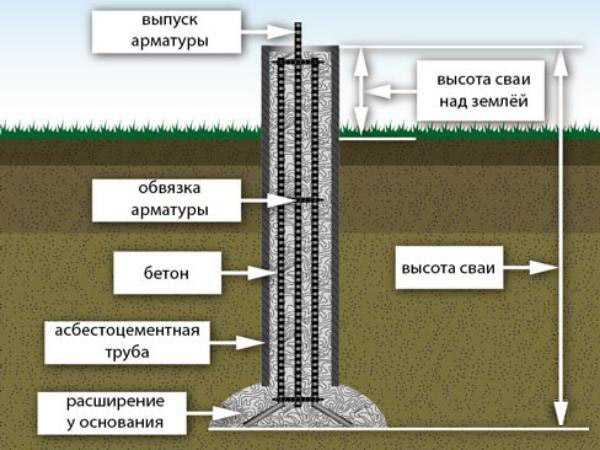

Для этого придется подготовить армирующий каркас, представляющий собой связанную или сваренную конструкцию из металлических прутьев диаметром не менее 10-14 мм.
На одну скважину их потребуется 4 единицы длиной, превышающей глубину скважины на 150-200 мм – небольшой выпуск требуется для выполнения связки с ростверком.
Обязательным элементом является также и опалубка, в роли которой могут выступать рубероид, пергамин и другие рулонные материалы, одновременно служащие также и гидроизоляцией для конструкции.
Изготовить такую опалубку достаточно просто: достаточно свернуть из них трубу (можно использовать несколько слоев материала) и в таком состоянии аккуратно опустить в подготовленную скважину.
После этого можно приступать к заливке бетона, который рекомендуется провибрировать. При отсутствии специального глубинного оборудования допустимо использовать длинный шест.
Такая процедура является необходимой, так как позволяет избежать образования пустот в бетоне, а, следовательно, призвана обеспечить сваям нужную прочность и несущую способность.
После заливки бетона в скважину нужно выполнить бетонирование оголовка сваи – в этом случае для опалубки можно использовать различные пластиковые емкости или трубы с большим, чем свая, диаметром.
Устройство ростверка
Как правило, ростверк приподнимается над землей на 10-20 см, при этом не рекомендуется делать его массивным.
Связано это не только с заботой о кошельке застройщика, а прежде всего с тем, что слишком массивная конструкция является дополнительной нагрузкой на сваи.
Как правило, высота ростверка определяется толщиной наружных стен дома, при этом ширина конструкции также должна совпадать с аналогичным параметром стен, и особенно этот фактор следует учитывать, если планируется в дальнейшем отделка дома облицовочными материалами – их толщину также рекомендуется учесть.
Однако, в некоторых случаях (если позволяют геологические условия участка и требуется более мощный фундамент для тяжелого здания) в роли ростверка может выступать мелкозаглубленное ленточное основание.
Непосредственно устройство ростверка начинается с повторного выполнения обноски – специального мероприятия, при котором с максимальной точностью определяются все оси строения (первый раз такая операция проводится при разметке мест для скважин).
Такая необходимость возникает из-за того, что разметка перед бурением скважин не исключает искажений или отклонений от соответствующих осей, поэтому пренебрежение этим этапом строительства может привести к тому, что стены нового дома будут возведены не совсем ровно.
После этого нужно приступить к установке съемной опалубки, для которой можно использовать различные листовые материалы, а также к укладке армирующего каркаса.
Следует учесть, что в этом случае армирование производится в нижней части конструкции, при этом каркас обязательно связывается (или сваривается) с оголовками свай.
Утепление фундамента и цоколя снаружи дома. — здесь больше полезной информации.
Далее нужно за один раз выполнить заливку бетона — такое требование позволит получить монолитную конструкцию без швов.
Особенности фундамента ТИСЭ
В основе технологии лежит идея использования свайного метода возведения сооружений своими руками. Он отличается от традиционного метода тем, что для строительства используется специальный шнек, который способен формировать расширяющийся контур на дне скважины после достижения заданной глубины. Последующая заливка бетона создает своего рода подушку, которая увеличивает опорную поверхность. Эта технология ранее не использовалась. Площадь опоры можно было увеличить только путем рытья полного котлована. Этот метод позволяет формировать скважину в процессе бурения, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи.
Как и в любом бизнесе, здесь есть свои плюсы и минусы, но фундамент ТИСЭ, технология его установки определенно заслуживают внимания.
Использование буровой установки TISE Источник kamtehnopark.ru
Преимущества
Несомненным достижением в развитии технологии является то, что при невысокой стоимости покупки пользователь получает отличный инструмент для создания качественного фундамента для дома своими руками, избегая значительных затрат. Это устраняет необходимость в следующих расходах:
- Покупка ненужных материалов.
- Привлечение дорогостоящей техники для выполнения отдельных операций.
- Оплата услуг специалистов по строительству фундамента.
Оборудование может быть предоставлено оптимальным образом для каждого конкретного случая. Все операции можно выполнить своими руками без специальных строительных навыков. Стоимость инструментов с лихвой окупается. Кроме того, машины отличаются впечатляющей скоростью. Уникальная технология позволяет экономить большое количество материала. Уплотняется только винтовое основание заполняющей сваи. Его несущая часть разработана в соответствии с требованиями СНиП. Соотношение стоимость/производительность считается наиболее благоприятным. Фундамент ТИСЭ считается самым экономичным способом подготовки основания под строительство дома. Фонд TISE также имеет недостатки. Однако преимущества метода не дают оснований считать их критическими.
Сверло ТИСЭ Источник sadovij-pomoshnik.ru
Недостатки
Перспективы этой технологии весьма радужны. Преимущества перевешивают недостатки, но в некоторых случаях есть причины не использовать фундамент ТИСЭ при строительстве конкретного дома. Наиболее часто упоминаемые недостатки следующие:
- Невозможность использования технологии в районах с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными слоями камней.
- Трудоемкость. Простая и недорогая дрель имеет механический привод. Приходится прилагать большие физические усилия, особенно на тяжелых почвах на этапе открытия отвала для подрезания конического основания. В настоящее время производители предлагают возможность оснащения ручного инструмента дополнительным приводом. Цена оборудования увеличивается в несколько раз.
- Возможно, застройщик не сможет построить под домом полноценный подвал. Его строительство в этом случае может обойтись даже дороже, чем при возведении дома по традиционным технологиям.
- Чтобы избежать критического увлажнения несущей конструкции, рекомендуется построить подвал достаточной ширины для защиты фундамента.
Все ограничения в любом случае относятся к качеству почвы, но, имея такую площадь, владелец, конечно, потратит больше денег, даже если построит свой фундамент традиционным способом.
Если качество грунта, на котором ведется строительство, удовлетворительное, имеет смысл рассмотреть вариант фундамента TIER. Преимущества явно перевешивают недостатки.
Как обустраивается опалубка ростверка
Нулевой цикл (земляные работы) можно значительно сократить, если начать делать опалубку ростверка после заливки бетона внутрь свай. Чтобы сделать это быстро и без потери качества, на колышках натягивается два шнура без среднего. Следующие операции:
- Из подручных материалов (доска, толстая фанера, ДСП, OSB) делаются щиты-палубы и защищаются слоем гидроизоляции, например, полиэтиленом или брезентом. Это нужно для возможного многоразового использования опалубки;
- Монтируется опалубка так: сначала в щитах проделываются отверстия под опоры, щиты надеваются на сваи и крепятся Н-образными поперечинами на расстоянии 0,5-0,7 м;
- Боковую опалубку монтируют следующим образом: деревянные щиты устанавливаются по уровню натянутых шнуров и крепятся к нижнему щиту на гвозди или саморезы.
Чтобы не усложнять конструкцию опалубки изготовление деревянного нижнего щита, его можно заменить на песчаную подушку слоем до 40 см (в зависимости от характеристик грунта). Подушка увлажняется и трамбуется. Также нижний щит опалубки можно сделать из экструдированного пенополистирола, хотя выйдет это немного дороже;
Опалубка ростверка фундамента ТИСЭ
Если делается песчаная подушка, то песок необходимо закрыть гидроизоляционным материалом (полиэтилен, брезент, рубероид), чтобы раствор не протекал на грунт. Гидроизолятор нужно будет вынуть из-под ростверка, как только бетон наберет расчетную прочность. Проще всего это сделать лопатами. Если оставить гидроизолятор внутри, то возможное пучение грунта может оторвать ростверк от свайных опор, силам пучения не поддаются из-за того, что площадь контакта с грунтом слишком мала.
Экструдированный пенополистирол – это неизвлекаемая опалубка, марку можно выбрать самой низкой плотности, например, ПСБ. Даже если почва будет вспучиваться, то силу пучения деформируют такой утеплитель, но не сомнут ростверк. А после спадания повышенной влажности грунта пучение нивелируется, и пенополистирол восстановится. Этот процесс может происходить сколько угодно много раз.
Обустройство опалубки по технологии ТИСЭ
По ростверку, обустроенному на столбчато-свайном основании, нельзя равномерно распределить локальные нагрузки от несущих стен, перегородок, тяжелого оборудования или мебели, сконцентрированной в одном месте. Таокй ростверк не должен контактировать с грунтом, чтобы при пучении его отделило от свай. Поэтому армирование ростверка обязательно, и усиливать армокаркас в местах соединений со стенами анкерными или другими соединениями тоже обязательно. Для этого:
- Вертикальные арматурные стержни сгибают под углом 90, при этом распределяются прутья между уровнями нижнего и верхнего поясов;
- Опалубка ростверка внутри также усиливается армирующим поясом, состоящим из продольных рифленых прутьев Ø 8-12 мм, и вертикальных поперечных прутьев Ø 6-8 мм. Арматуру можно заменить на металлические хомуты;
- Снаружи углы армокаркаса крепятся к ростверку металлическими хомутами или пластинами;
- Нижняя палуба опалубки должна быть защищена от проникновения влаги.
Столбчато-ленточный фундамент ТИСЭ
Свайные опоры ТИСЭ
Минус классических свай — при сильном пучении выталкиваются почвой. Во избежание такой ситуации, под опорой стали выполнять армированную бетонную подошву. Но траты на строительство параллельно растут, требуется большой объем земляных работ.
Выход — сваи ТИСЭ. Их конструкция у основы предполагает куполообразное утолщение. Котлован не требуется. Формирование расширения выполняется ножом. Его крепление производится к фирменному типу бура, создавая в полости земли расширенный купол. Технологический процесс введения свайной опоры в землю ничем не отличается.

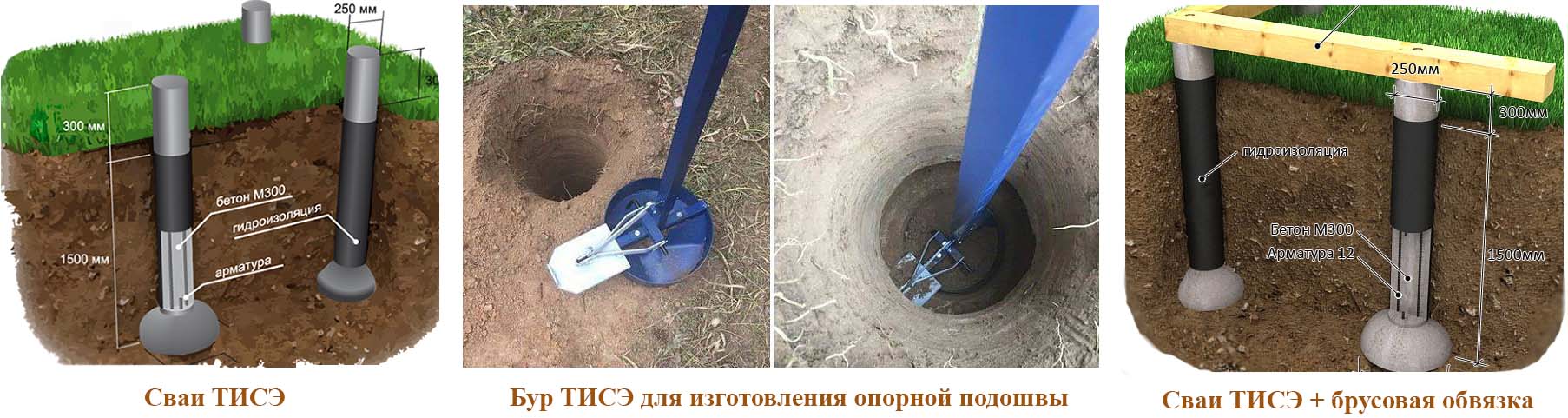

Конструкция сваи ТИСЭ
Практика создания небольших расширений под сваю была. Выполняли круговые движения лезвием на длинном шесте. Делали микровзрывы. Новаторская идея — конструкция бура с открывающимся лезвием, поддающимся регулировке. Сделать расширение стало легче.
Положительные, отрицательные стороны
Свайная опора ТИСЭ имеет свои положительные и отрицательные качества.
Плюсы:
- высокий уровень сопротивляемости силам пучения;
- не требуется строительная спецтехника;
- фундаментная нагрузка распределяется на большую площадь, уменьшая риск появления неравномерных усадок;
- низкая себестоимость изделия при хороших эксплуатационных и технических характеристиках;
- проектируется для капитальных строений разного уровня сложности. Разрешено использовать для зданий в три этажа;
- небольшой объем выполнения земляных работ.
Если в проектной документации предполагается сооружение свайного цоколя, есть смысл применить опоры ТИСЭ. Объем работ увеличится незначительно. Но надежность основания дома повысится в разы. Если учесть, что сложно определить почву под каждый элементом сваи, предугадать пучение окажется сложно. Повышение надежности будет кстати.
Минусы:
- «пятка» свайного элемента не поддается качественному армированию. Даже после опускания арматурного каркаса до упора, расширение не станет армированным. Появляется риск разрушения имеющего утолщения;
- невозможность обустройства подвального этажа;
- сложности с буром. Отличие конструкции: емкость с составным днищем. Пластины, формирующие дно, соединены с 4 лезвиями под углом. При вращении буровой установки наблюдается разрыхление почвы. Дно конструкции не сплошное. Земля попадает в корпус. Придется ее самостоятельно удалять.
Конструкция бура для сваи Технология обращения с буровой установкой:
- произвели несколько оборотов бура вокруг своей оси;
- вынули бур;
- удалили накопившуюся землю;
- снова ввели бур в почву и по аналогии.
Технология работы с буром Масса буровой установки небольшая — 7-8 кг. Но нужно учесть еще несколько килограмм почвы. Работы выполняются часто. Физически придется постараться. Утомительно будет однозначно.
Бурим грунт под сваи ТИСЭ.
Вертикальность бурения контролировал периодически опуская в лунку отвес. Если лунка вертикальная, то центр дна лунки должен сходиться с центром лунки у поверхности.
Грунт во всех лунках оказался разным. После 10–40 см плодородки шла супесь или суглинок с большим содержанием булыжников размером от апельсина до дыни и больше. Из–за чего многие лунки имели весьма неровные стенки.
Для подкопки булыжников сделал черпалку.
У каждого тисэшника собирается свой набор различных инструментов и приспособ. Мешок на фото тоже не просто так, он с камнями и подвешивался на бур, когда шла особо плотная глина.
Рекорд составил более 15 камней в лунке. Они просто лежали друг на друге, а между ними суглинок.
На следующей фото булыжники из двух скважен.
Благо глубже метра булыжники обычно не встречались, но там появлялась очень плотная глиняная прослойка сантиметров на 10–30 везде по разному и иногда приходилось подвешивать на бур мешок с камнями плюс давить сверху иначе бур просто скользил по грунту.
Ящерки живущие неподалеку за это время привыкли ко мне и уже не убегали.
После плотной глины обычно шел песок или супесь. Это что касается одной стены дома, с которой я начал бурение. Чем дальше от этой стены тем меньше камней и грунт становиться однороднее, все больше приближаясь к суглинку.
Весь отпуск я ковырялся с бурением. На выковыривания одного булыжника порой уходило пол дня. В первой лунке оказался вообще здоровый валун, который было ни как не достать через шахту лунки.
Когда батя вернулся из отпуска ему было поручено рыть яму в десяти сантиметров от этой лунки с валуном.
В последствии валун был извлечен боковым подкопом с глубины 130 см.
Через подкоп можно посмотреть на скважину ТИСЭ изнутри. На следующей фото мы забегаем вперед и можем рассмотреть уширение.
Сделал за отпуск 20 лунок без уширения. Эти лунки бурились глубже остальных 170–185см, так как я решил снивелировать немного перепад в 1м 15см, убрав 15см грунта с этой самой верхней части пятна застройки в нижнюю. При бурении так же было много грунта, который свозился в нижнюю часть пятна застройки.
Продолжение на следующей странице (жмем 2).
