Как сделать фундаментную плиту под дом мелкого заложения: технология строительства, расчет и пошаговая инструкция

Как правильно выровнять фундамент после заливки

Выравнивание поверхности ленты производится в двух целях:

• Эстетическая. После демонтажа опалубки нередко остаются следы от досок или иных элементов. Перепады до 10-15 мм на боковых поверхностях устраняются обычным оштукатуриванием. На поверхность крепится армирующая сетка и наносится выравнивающий слой штукатурки.
• Практическая. Этот вариант позволяет исправить более серьезные ошибки с образованием перепадов более 30 мм. В этом случае требуется повторная установка опалубки на проблемных участках и заливка выравнивающего слоя. Предварительно крепится армирующая сетка, определяется точка максимального смещения поверхности от расчетного контура и устанавливается опалубка. После заливки бетон выдерживается в обычном режиме.

Коррекция верхней поверхности производится путем монтажа частичной опалубки и заливки выравнивающего слоя. Контроль горизонтали ведется с помощью лазерного уровня, нивелира или обычного строительного пузырькового инструмента.

После заливки поверхность должна быть ровной и горизонтальной, готовой к постройке стен.

Этапы заливки

После заливки на следующий день, обязательно полейте новый фундамент водой.

В процессе работы с монолитной плитой следует придерживаться технологической последовательности укладки бетонного раствора:

• исследуют грунт и выявляют возможные перепады высоты;
• убирают верхний ненужный слой земли необходимой толщины;
• выравнивают участок под строительство;
• подготавливают компоненты подушки (песок, щебень) и засыпают подушку требуемой толщины;
• на слой подушки стелют гидроизоляционный слой;
• монтируют опалубку;

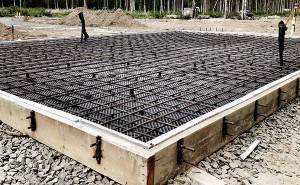

• устанавливают арматурную конструкцию и фиксируют проволокой;
• заливают бетонным раствором плиту и выравнивают поверхность;
• залитую поверхность укрывают пленкой и оставляют застывать на месяц, при этом в течение первой недели периодически смачивают залитую поверхность водой.

Правильная заливка фундамента обеспечит высоким качеством и долгим сроком службы сооружения (гараж, баню, подвалы, многоэтажные дома и другие постройки, где требуется прочным фундамент).

Разновидности и характеристики монолитного основания

Выбор разновидности монолитной основы плитного типа зависит от ряда факторов:

От ряда факторов зависит выбор разновидности монолитной основы плитного типа

• расположение поверхности плиты относительно нулевой отметки;
• метод сооружения фундаментной конструкции;
• конструктивный вариант исполнения.

По величине заглубления в почву плитные основания классифицируются следующим образом:

• незаглубленные фундаменты. Они сооружаются на спланированной поверхности почвы, с которой удалены строительный мусор и растительность;
• мелкозаглубленные основания. Технология сооружения фундаментной плиты предусматривает ее погружение в грунт на 40-50 см ниже нулевой отметки;
• заглубленные основы. Нижняя плоскость железобетонной плиты фундамента располагается на глубине замерзания грунта или ниже.

Способ обустройства цельной плиты также отличается:

• монолитная конструкция возводится на спланированной и очищенной площадке. Технология предусматривает сооружение подушки, монтаж опалубки, гидроизоляцию, армирование и бетонирование. Для постройки цельной плиты не требуется грузоподъемная техника. Внутри бетонной основы размещаются инженерные сети и необходимые коммуникации. Габариты фундаментной платформы не ограничены;
• сборный вариант сооружается из стандартных плит, изготовленных в промышленных условиях. Укладка панелей выполняется на щебеночно-песчаную подушку с помощью крана. После завершения монтажных операций стыковые участки заливаются раствором. Допускается армирование сборной платформы с последующей заливкой слоя стяжки. Толщина и размеры сборной конструкции регламентированы габаритами готовых панелей.

Одним из доступных считается этот вариант фундамента

Сооружаются следующие плиты, отличающиеся особенностями конструкции:

• чашеобразная платформа. Она представляет сложную конструкцию, которая позволяет соорудить под домом вместительный подвал;
• плоский фундамент. Он выполняется в виде обычной плиты, которая дополнительно утепляется листовым теплоизолятором.

Остановимся на характеристиках цельной плиты фундамента, которую отличают следующие свойства:

• увеличенная нагрузочная способность. Прочная конструкция железобетонной плиты не разрушается, воспринимая вес строения и реакцию грунта;
• повышенная влагостойкость. Правильно сооруженная монолитная основа не позволяет влаге проникать через фундамент к стенам;
• длительный срок использования. Железобетонная платформа гарантирует устойчивость строений на протяжении продолжительного периода.

Размеры плиты выполняются в соответствии с габаритами возводимого строения, а толщина зависит от определенных условий:

• устойчивость зданий на нормальных почвах обеспечивается при толщине платформы 40-50 см;
• для надежности построек, сооружаемых на проблемной почве, следует увеличить толщину до 100 см.

Эксплуатационные характеристики монолитной платформы определяются также маркой бетонного раствора, диаметром арматурных прутков и конструктивным вариантом исполнения плиты.

В соответствии с габаритами возводимого строения выполняются размеры плиты

Профессиональные строители и частные застройщики убедились в многочисленных достоинствах монолитной конструкции:

• конструктивной простоте. Конфигурация основы повторяет контур здания. Сооружение монолитной платформы осуществляется за ограниченный период времени;
• экономичности конструкции. В результате сооружения цельной плиты отпадает необходимость в обустройстве пола. Это позволяет сэкономить денежные средства;
• повышенной прочности. Благодаря применению марочного бетона и правильно подобранному диаметру арматуры, плитный фундамент предотвращает деформацию стен;
• универсальности. Монолитный фундамент применяется для различных видов зданий, обеспечивает долговечность на подвижных, влажных и промерзающих грунтах;
• морозоустойчивости. Прочная конструкция железобетонной плиты не растрескивается в результате сезонных колебаний температуры, вызывающих подвижки грунта.

Наряду с преимуществами конструкция имеет также и слабые стороны:

• сложность сооружения цельной плиты в условиях наклонной местности;
• увеличенный объем затрат и повышенная трудоемкость выполнения работ;
• необходимость выполнения дополнительных объемов земляных работ для заглубленного основания.

Плюсы технологии

Ключевое преимущество плитного фундамента – большая площадь основания

В такой конструкции снижается нагрузка на грунт, что важно для монолитных построек. Достоинства плитной технологии:

• простота монтажа;
• высокая несущая способность;
• безопасность, долговечность (срок службы монолитной плиты – до 150 лет);
• возможность применения на участках с поверхностными и близко залегающими грунтовыми водами;
• препятствие движениям грунта под зданием;
• возможность устройства цокольного этажа;
• фундаментная плита может применяться в качестве пола первого этажа.

Фундамент для дома типа «плита» увеличивает стоимость строительства. Это основной минус подобной конструкции.

Ключевое преимущество плитного фундамента – большая площадь основания

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Разновидности плитного основания

Специалистами используется такая классификация фундамента плитного типа:

• Плоский – являет наиболее востребованный и распространённый формат, без каких бы то не было выступов на основании, имеющий форму плоской подошвы. Он достаточно незатратен с экономической составляющей, а работы по его монтажу вполне можно выполнить самостоятельно;
• Ребристый – также являет собой одну из разновидностей плиты, но при этом основа конструкции включает дополнительные рёбра, что даёт возможность придать возводимой постройке избыточную прочность и долговечность. Стоит заметить, что подобное решение имеет более сложную с технической точки зрения процедуру возведения и требует дополнительного прорытия траншей в местах максимальной нагрузки. Пустоты между ними засыпают смесью щебня и песка. Можно сказать, что такой фундамент имеет двойную классификацию – у него подобие ленточной основы, сверху на которую заливают монолитную плиту, укрепляя её посредством арматуры.

Гидроизоляция

Гидроизоляция — процедура нанесения отсекающего слоя на поверхность бетонной ленты.

Существует два вида:

• Горизонтальная гидроизоляция. Выполняется снизу и сверху ленты и позволяет исключить процесс капиллярного впитывания влаги бетонной лентой из нижних грунтовых слоев или отсечь стены от бетона, предотвращая проникновение воды. Обычно используется двойной слой рубероида с промазкой горячим битумом или мастикой.
• Вертикальная гидроизоляция. Это процесс нанесения изолятора на боковые стены ленты. Используются различные материалы, рулонные, жидкие или пропитки.

Бытуют мнения о необязательности гидроизоляции. Некоторые специалисты склонны считать, что влага для бетона не представляет серьезной опасности. Тем не менее, в регионах с сильными морозами влажный бетон может быть разрушен расширяющейся при замерзании водой, поэтому относиться к гидроизоляции следует максимально ответственно.

Гидроизоляция и утепление

При выполнении любого фундамента, необходимо позаботиться о его защите, для этого выполняют гидроизоляцию всего основания, а также утепление, чтобы уменьшить потери тепла, особенно если эти будет жилое помещение.

Гидроизоляция фундамента выполняется со всех его сторон:

• Нижняя часть основания покрывается рулонными материалами еще в момент сбора опалубки. Чаще всего для этих целей применяют рулонный рубероид, который укладывают на песчаную подушку. Рубероид укладывают с нахлестом и наплавляют с помощью специальной газовой горелки. Также рулонные материалы оставляют с запасом по торцам, чтобы в дальнейшем защитить торцы фундамента.
• Торцы (боковая часть) фундамента как уже говорилось выше, гидроизолируют за счет материала подошвы, который в дальнейшем заворачивается наверх фундамента.
• Верхняя часть плиты может защищаться различными гидроизолирующими материалами (рулонными или обмазочными).

Утепление фундамента может выполняться также со всех его сторон. Чаще всего поверх гидроизоляционного материала укладывают теплоизоляцию, после чего уже заливают бетонный раствор. Однако более эффективным способом утеплением будет укладка материала уже на готовую плиту перед устройством пола в помещении. В качестве утеплителя можно использовать пенопласт или пенополистирол толщиной около 50-100 мм.

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость плитного фундамента, воспользуйтесь следующим калькулятором:

Видео описание

Пример полноценного расчета фундаментной плиты для дома на видео:

Виды плитного фундамента

Существует два вида фундамента-плиты по технологии исполнения: сборная и монолитная.

• для тяжелых сооружений на насыпных почвах с заглублением до материкового грунта;
• строительство на смешанных грунтах, имеющих разные несущие свойства;
• для обустройства подвального помещения в условиях высокого уровня грунтовых вод.

По профилю различают три варианта фундамента:

• Сплошная плита. Дом без цоколя, когда поверхность плиты служит черновым полом первого этажа (например, шведская плита). Может быть как монолитной, так и сборной.
• Ребристая плита. В нижней части присутствуют ребра жесткости. Если это монолитная технология, то для них роют дополнительные траншеи, а опалубку и армирование объединяют с общей частью. Если это сборная технология, то используют ребристые готовые плиты для фундамента.

Дополнительные ребра жесткости сделают конструкцию более надежной даже при небольшой толщине основной части фундаментаИсточник vamnapolzu.ru

Коробчатый фундамент. Дом с цоколем на плите и бетонным перекрытием первого этажа. Плита и цоколь могут иметь монолитную технологию, сборную или комбинированную.

Структура по слоям

Так выглядит максимально полная структура монолитной плиты в качестве основания домаИсточник pinterest.ru

Стандартный «пирог» полного профиля имеет следующий вид:

• выровненный и утрамбованный «материковый» грунт;
• разделительная геомембрана (желательна, но не обязательна);
• подушка из песка (или из двух слоев – песка и щебня)
• подбетонок;
• гидроизоляция;
• листовой утеплитель;
•  плита основания.

В Европе и у нас в последнее время набирает популярность модификация фундамента, который называется «шведская плита». Особенность в том, что теплый водяной пол закладывают не в стяжке, а в самой плите.

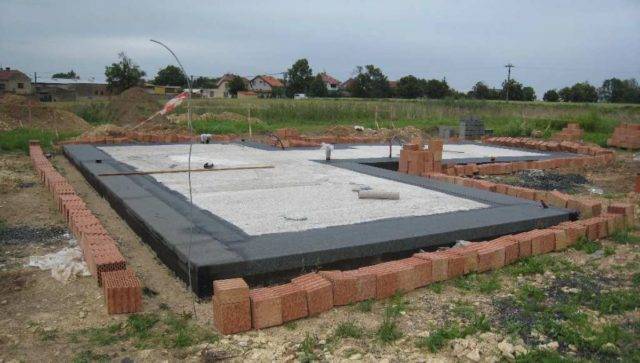

Шведская плита фундамента под частный дом с теплым поломИсточник pinterest.com

Дренаж и гидроизоляция

Основная причина намокания грунта и потери его несущих свойств заключается не в грунтовых водах, которые залегают гораздо глубже подошвы мелкозаглубленного фундамента, а в верховодке. Сюда входят осадки, сезонное таяние снега, а также инфильтрация воды от близко стоящих водоемов, если их «зеркало» находится на одном уровне с плитой. В меньшей мере, но также оказывает влияние капиллярный подъем воды в некоторых видах грунта.

Характер дренажных мероприятий зависит от особенностей региона и участка. Если дом стоит на склоне, то возможна закладка отсекающего дренажа. На ровных участках можно обустроить комплексную ливневую канализацию, включающую отвод воды с площадок и дорожек за пределы участка. Но в любом случае ниже уровня бетонной плиты фундамента по периметру отмостки закладывают дренажные трубы, которые с небольшим уклоном сводят в дренажный колодец.

Укладка дренажной трубыИсточник katlavan.ru

Гидроизоляция носит комплексный характер. Если кратко сформулировать суть технологии, то она заключается в том, что плиту буквально заворачивают в два слоя рулонной изоляции. А полный перечень работ выглядит так:

1. После проведения нулевого цикла и засыпки песчано-гравийной подушки на выровненной площадке стелют два слоя из полотен рулонной битумной изоляции.
2. Все листы укладывают внахлест, а верхний слой относительно нижнего сдвигают на ширину в половину листа.
3. По всему периметру рулонная гидроизоляция должна быть уложена с запасом, достаточным, чтобы загнуть края к торцу плиты.
4. После заливки и созревания бетона, выступающие края гидроизоляции приклеивают битумом к торцу основания.
5. Проводят гидроизоляционные работы по защите верхней и боковых поверхностей фундамента

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

• провести нулевой цикл;
• сделать дренаж;
• завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
• грамотно провести гидроизоляцию плиты;
• смонтировать опалубку;
• связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Плюсы и минусы плитного фундамента

Плитный фундамент обладает большим количеством преимуществ, среди которых:

• Фундамент имеет небольшое давление на грунт. Это достигается благодаря пространственному армированию, а также его большой площади, что позволяет достаточно легко переносить подвижки грунта в разные сезоны года, при этом основание равномерно поднимается и опускается вместе со строением. Это дает возможность предотвратить образование трещин и зазоров в стенах.
• Фундамент можно без особых усилий возвести самостоятельно, без использования специальной техники и квалифицированных работников, однако необходимо четко соблюдать весь процесс заливки бетона.
• Плита фундамента из-за своей большой площади может вынести большие нагрузки от дома, в особенности, если расположена на устойчивом не пучинистом грунте.
• Плита как бы «плавает» на почве во время сезонного пучения, и равномерно по всей ее площади приподнимается вместе со строением.
• Плитное основание можно использовать в качестве чернового пола, что дает возможность сократить расходы на установки лаг, однако плитный пол необходимо утеплить и защитить от грунтовых вод.
• Плитный фундамент является идеальным вариантом, если необходимо построить дом на грунтах, где грунтовые воды располагаются очень близко к поверхности, на смешанных и сильно промерзающих грунтах.
• Фундамент обладает большой прочностью и сейсмоустойчивостью, что позволяет его использовать в сейсмоактивных зонах.

Среди минусов фундамента можно отметить большие затраты средств на его возведение, а в некоторых случаях и использование специальной техники. Также при его использовании нельзя построить строение с подвальным помещением.

Фундамент зимой: можно ли сделать мероприятие выгодным?

Одним из доводов в пользу зимнего строительства, в частности, устройства фундамента, считается экономия средств. Однако это вопрос сложный, разберемся подробнее.

Плюс	Минус
Затраты на оплату труда рабочих действительно меньше, поскольку строительные бригады простаивают и готовы снизить расценки	Для проживания на объекте им требуется обеспечить теплые бытовки, доставку/приготовление горячей пищи, нормальные бытовые условия;
Строительные магазины и склады предлагают скидки на цемент и другие материалы	Расходы на морозостойки присадки, устройство тепляка или «термоса», обогрев бетонной массы «съедят» сэкономленные деньги
Сыпучий грунт в котловане не осыпается, грунтовые воды не мешают рыть котлован	Вручную отрыть котлован даже при прогреве не получится, потребуется нанимать технику. Грунтовые воды могут «проявить себя» при оттепели, превратив котлован в болото
Работы на участке никому не мешают – в дачных поселках почти нет жителей	Подвоз материалов, продуктов, людей затруднен, при плохой погоде работы приходится прекращать, бригады и техника простаивают
Сроки строительства сократятся, весной можно быстро закончить объект	Если технология заливки фундамента не выдержана полностью, возможна недостаточная прочность конструкций и переделка

В заключение хочется сказать – несмотря на то, что фундамент можно заливать и зимой, лучше отложить работы «нулевого цикла» на теплое время года и не рисковать целостностью и надежностью будущего дома!

Технические особенности

Монолитная плита подойдет как фундамент для многих грунтов

Монолитный фундамент представляет собой железобетонную плиту-основание, на котором располагается постройка. Технология строительства такого основания не представляет особых сложностей.

Залить плитный фундамент своими руками может любой частный застройщик, даже не обладающий особыми навыками в строительном ремесле.

Однако подобная технология имеет свои особенности и нюансы, несоблюдение которых может стать причиной преждевременного разрушения основания и всей постройки.

Область применения

Ленточный фундамент — оптимальный вариант в большинстве случаев

Наиболее распространённым на сегодня в частной застройке типом несущих оснований является фундамент-лента. Он универсален и достаточно прост в изготовлении. Но в некоторых случаях подобный вариант может быть абсолютно неприемлем. Причиной этому, прежде всего, могут быть особенности грунта на участке строительства.

Например, высокий или постоянно изменяющийся уровень грунтовых вод, а также большая глубина промерзания почв потребует обустройства фундамента глубокого заложения. Это делает устройство монолитного фундамента ленточного типа экономически невыгодным из-за технической сложности работ и их высокой сметной стоимости.

В то же время, заливка монолитной плиты фундамента становится целесообразной при ряде условий.

1. Проведение работ на сложных грунтах, когда необходимо равномерно распределить нагрузку на как можно большую площадь основания. Технология плитного фундамента даёт возможность увеличить площадь опоры, тем самым снизив удельное давление на грунт.
2. Отсутствие в проекте дома подвального помещения или цокольного этажа.
3. При необходимости заливки чернового пола. В этом случае возможно использование фундаментной плиты не только в виде несущего основания, но и в качестве бетонного пола.

При выборе фундамента для частного дома следует внимательно проанализировать все плюсы и минусы той или иной технологии. Так, если застройщик решил остановить свой выбор на фундаменте плите, он должен разобраться, все ли технические условия строительства подходят именно для плитного фундамента.

Плюсы технологии

Технология заливки такого основания проста, ее можно выполнить своими руками

Устройство фундамента плиты несёт в себе целый ряд преимуществ для застройщика, решившего выбрать данный вариант несущего основания для своей постройки.

Среди основных преимуществ, которыми обладает плиточный фундамент, можно отметить следующие:

1. Высокая прочность. Наличие объёмного армирования и монолитная бетонная заливка позволяют создать прочную плиту фундамента, способную успешно противостоять внешним воздействиям и физическим нагрузкам.
2. Простота технологии позволяет залить монолитную плиту фундамента своими руками без привлечения профессионалов и специальной строительной техники. Заливка плитного фундамента своими руками позволяет значительно снизить общие сметные расходы на постройку дома.
3. Низкое давление на грунт. Данный показатель для основания-плиты составляет порядка 0,1 кг на кв. см, что является рекордом для всех типов несущих оснований. Достигается это равномерным распределением веса постройки по всей площади опоры и позволяет возводить достаточно массивные конструкции на слабых грунтах.
4. Жёсткая конструкция бетонной платформы позволяет ей равномерно опускаться и подниматься в зимний и летний периоды, что особенно актуально для участков с пучинистым грунтом. Силы, действующие при этом на плиту фундамента, не приводят к её деформации, что позволяет предотвратить растрескивания стен постройки. Аналогичные силы, действующие снизу на ленточный фундамент, способны попросту расколоть его со всеми негативными для здания последствиями.
5. Увеличение темпов строительства. Возможность совмещения функций основания и заливного пола позволяет сократить общее время строительства и упростить весь процесс. Обустройство фундамента плиты своими руками само по себе не занимает много времени благодаря простоте конструкции и технологии заливки. Перед тем, как сделать фундамент, не нужно производить длительных подготовительных работ по рытью траншей и монтажу опалубки сложной формы.

Подготовка участка

Технология производства плитного фундамента предполагает предварительную подготовку участка. На этом этапе необходимо провести ряд работ:

Предварительная разметка
Особое внимание уделяется геометрии фундамента, правильной выдержке его углов.
Выборка грунта

Производится по заранее выполненной разметке
Важно выдержать необходимую глубину, которая зависит от толщины фундаментной плиты. Для фундамента с ребрами жесткости дополнительно понадобятся отдельные траншеи

Их глубина – больше основания плиты.
Подсыпка грунта. Технология зависит от вида фундамента. При основании с ребрами жесткости сначала проводится засыпка траншей, укладка гидроизоляции. После проводят подсыпку грунта. При классическом варианте подсыпка грунта проводится сразу по всей площади.

Подготовка участка под фундамент
