Способы переработки навоза в биогаз в домашних условиях

Технология получения биологического топлива

Все бактерии, которые принимают участие в образовании биогаза, являются анаэробными, то есть кислород для жизнедеятельности им не нужен. Для этого сооружают полностью герметичные емкости для брожения, отводные трубы которых также не пропускают воздух извне.

После заливки в резервуар сырьевой жидкости и повышения температуры до нужной величины бактерии начинают работу. Начинает выделяться метан, который поднимается с поверхности навозной жижи. Он направляется в специальные подушки или резервуары, после чего фильтруется и попадает в газовые баллоны.

Отработанная бактериями жидкость скапливается на дне, откуда ее периодически откачивают и также отправляют на хранение. После этого в резервуар закачивают новую порцию навоза.

Температурный режим функционирования бактерий

Для переработки навоза в биогаз необходимо создать подходящие условия для работы бактерий. некоторые из них активизируются при температуре выше 30 градусов – мезофильные. При этом процесс идет медленнее и первую продукцию можно получить через 2 недели.

Термофильные бактерии работают при температуре от 50 до 70 градусов. Сроки получения биогаза из навоза сокращаются до 3 дней. При этом отходы представляют собой ферментированный шлам, который используют на полях в качестве удобрения для сельскохозяйственных культур. В шламе отсутствуют патогенные микроорганизмы, гельминты и сорняки, так как они погибают при воздействии высоких температур.

Есть особый вид термофильных бактерий, которые способны выжить в среде, нагретой до 90 градусов. Их добавляют в сырье, чтобы ускорить процесс брожения.

Понижение температуры ведет к снижению активности термофильных или мезофильных бактерий. В частных хозяйствах чаще используют мезофиллы, так как для них не нужно специально подогревать жидкость и производство газа обходится дешевле. Впоследствии, когда будет получена первая партия газа, его можно использовать для подогрева реактора с термофильными микроорганизмами.

Как подготовить сырье для заливки в реактор

Для производства биогаза из навоза не нужно специально подсаживать микроорганизмы в жидкость, потому что они уже находятся в экскрементах животных. Нужно лишь поддерживать температурный режим и вовремя подливать новый раствор навоза. Его необходимо правильно готовить.

Влажность раствора должна быть 90% (консистенция жидкой сметаны), поэтому сухие виды экскрементов для начала заливаются водой – кроличий помет, конский, овечий, козий. Свиной навоз в чистом виде не нуждается в разбавлении, так как содержит много мочи.

Следующий этап – разбить твердые частицы навоза. Чем мельче будет фракция, тем лучше бактерии переработают смесь и тем больше газа получится на выходе. Для этого в установках применяют мешалку, постоянно работающую. Она снижает риск образования твердой корки на поверхности жидкости.

Для производства биогаза подходят те виды навоза, которые имеют самую высокую кислотность. Их еще называют холодными – свиной и коровий. Снижение кислотности приостанавливает деятельность микроорганизмов, поэтому необходимо следить в начале, сколько времени необходимо, чтобы они полностью переработали объем резервуара. Затем долить следующую дозу.

Технология очистки газа

При переработке навоза в биогаз получается:

  • 70% метана;
  • 30% углекислого газа;
  • 1% примесей сероводорода и других летучих соединений.

Высокое содержание углекислоты также требует очистки, но этот процесс более трудоемкий. В домашних условиях самым простым и дешевым способом очистки биогаза от примесей является вода. Процесс происходит в 2 этапа:

  • Полученный газ сжимается под давлением 9 – 11 атмосфер.
  • Подается в резервуар с водой, где примеси растворяются в жидкости.

В промышленных масштабах для очистки применяют известь или активированный уголь, а также специальные фильтры.

Как уменьшить содержание влаги

Самостоятельно избавиться от примесей воды в газе можно несколькими способами. Один из них – принцип самогонного аппарата. По холодной трубе газ направляется вверх. Жидкость при этом конденсируется и стекает вниз. Для этого трубу проводят под землей, где температура естественным образом снижается. По мере подъема, температура также поднимается, и осушенный газ попадает в хранилище.

Второй вариант – гидрозатвор. После выхода газ поступает в емкость с водой и там очищается от примесей. Такой метод называется одноэтапным, когда с помощью воды биогаз чистят сразу от всех летучих веществ и влаги.

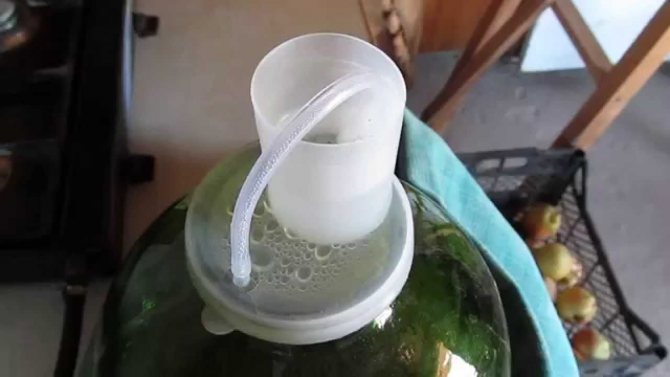

Принцип гидрозатвора

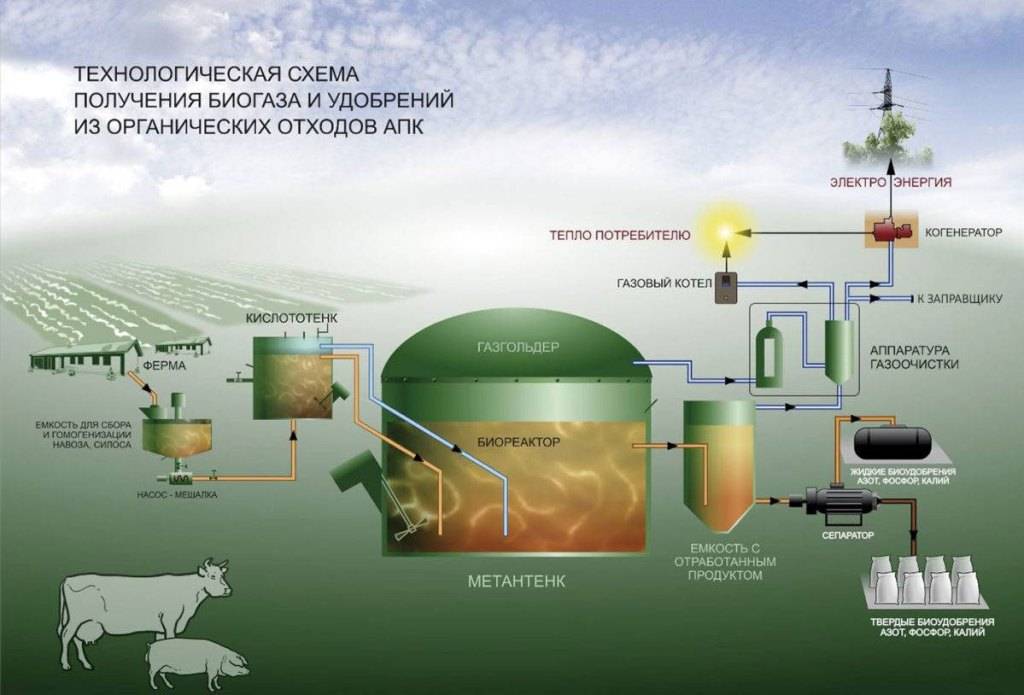

Технологии производства биогаза

Существуют различные варианты технологических схем биогазовых станций — в зависимости от типов и количества видов применяемых субстратов. Использование предварительной подготовки, в ряде случаев, позволяет добиться увеличения скорости и степени распада сырья в биореакторах, а, следовательно, увеличения общего выхода биогаза. В случае применения нескольких субстратов, отличающихся свойствами, например, жидких и твёрдых отходов, их накопление, предварительная подготовка (разделение на фракции, измельчение, подогрев, гомогенизация, биохимическая или биологическая обработка, и пр.) проводится отдельно, после чего они либо смешиваются перед подачей в биореакторы, либо подаются раздельными потоками.

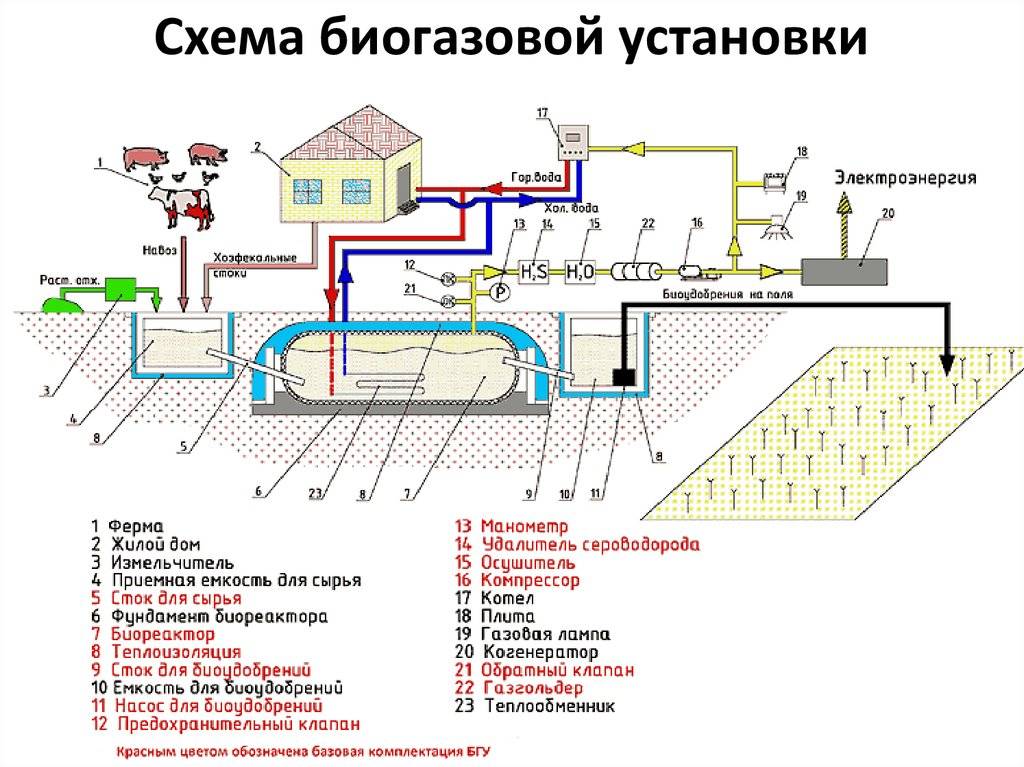

Основными структурными элементами схемы типичной биогазовой установки являются:

  • система приёма и предварительной подготовки субстратов;
  • система транспортировки субстратов в пределах установки;
  • биореакторы (ферментеры) с системой перемешивания;
  • система обогрева биореакторов;
  • система отвода и очистки биогаза от примесей сероводорода и влаги;
  • накопительные ёмкости сброженной массы и биогаза;
  • система программного контроля и автоматизации технологических процессов.

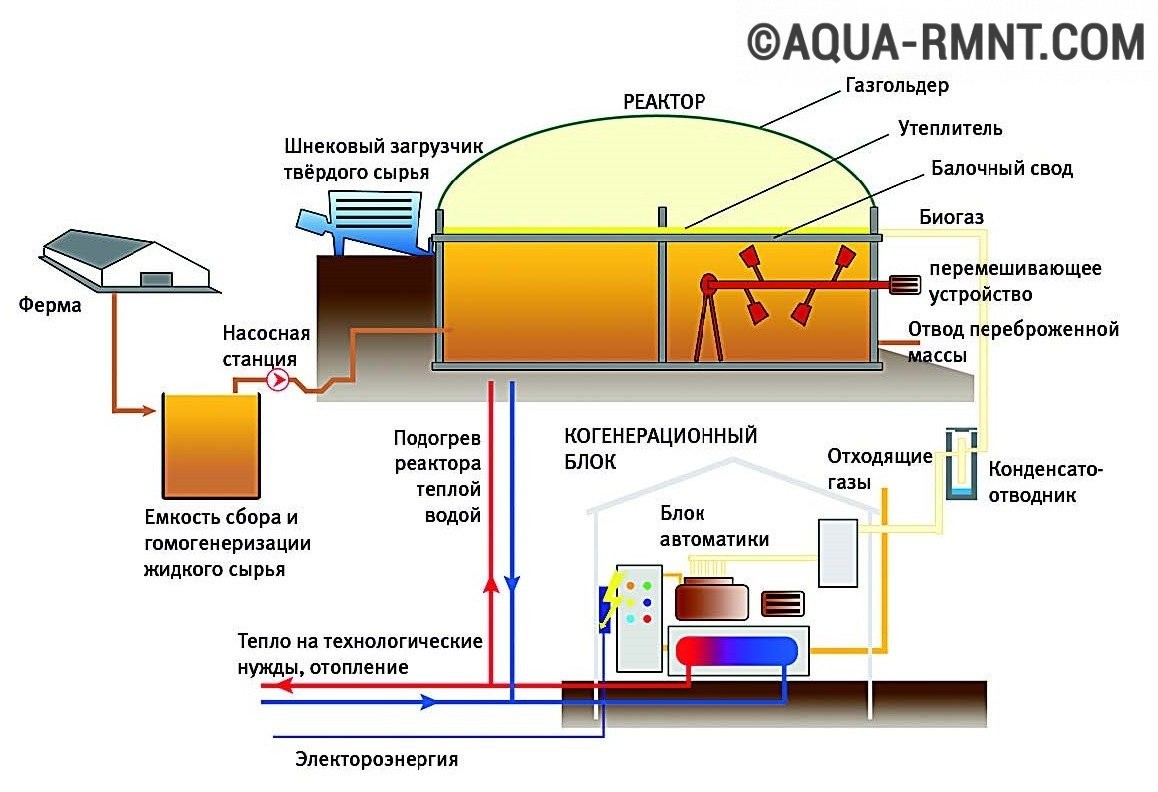

Технологические схемы БГУ бывают различными в зависимости от вида и числа перерабатываемых субстратов, от вида и качества конечных целевых продуктов, от того или иного используемого «ноу-хау» компании поставщика технологического решения, и ряда других факторов. Наиболее распространёнными на сегодняшний день являются схемы с одноступенчатым сбраживанием нескольких видов субстратов, одним из которых обычно является навоз.

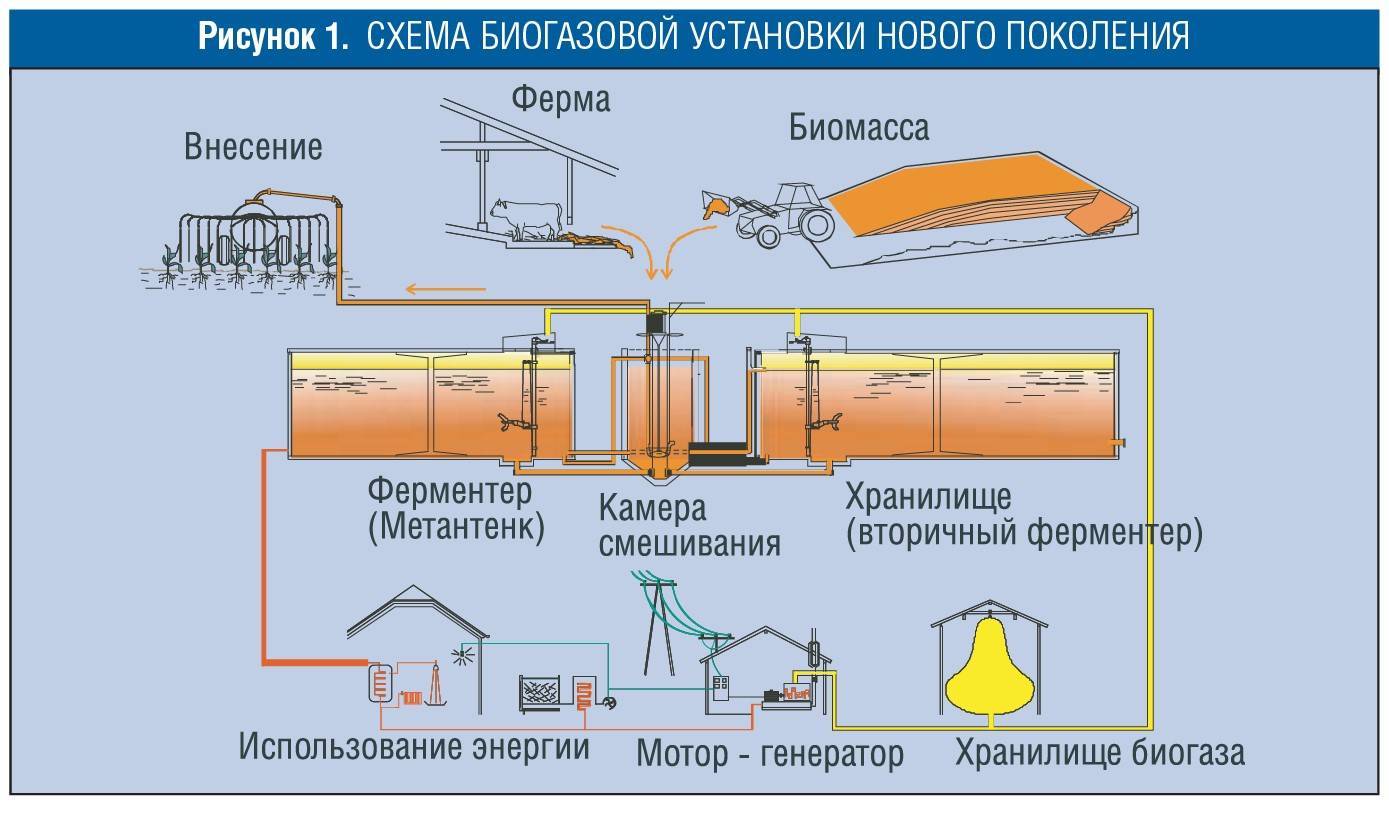

С развитием биогазовых технологий применяемые технические решения усложняются в сторону двухступенчатых схем, что в ряде случаев обосновано технологической необходимостью эффективной переработки отдельных видов субстратов и повышением общей эффективности использования рабочего объема биореакторов.

Как обеспечить активность биомассы?

Для правильного брожения биомассы лучше всего подогревать смесь. В южных регионах температура воздуха способствует началу брожения. Если вы живете на севере или в средней полосе, можете подключить дополнительные нагревательные элементы.

Для запуска процесса нужна температура 38 градусов. Есть несколько способов ее обеспечения:

  • Змеевик под реактором, подключенный к системе отопления;
  • Нагревательные элементы внутри емкости;
  • Прямой нагрев емкости электрическими отопительными приборами.

В биологической массе уже находятся бактерии, которые нужны для получения биогаза. Они просыпаются и начинают активность при повышении температуры воздуха.

Лучше всего подогревать их автоматическими нагревательными системами. Они включаются при поступлении в реактор холодной массы и автоматически выключаются, когда температура достигает нужного значения. Такие системы устанавливаются в водонагревательных котлах, их можно купить в магазинах газового оборудования.

Если вы обеспечите нагрев до 30-40 градусов, то на переработку уйдет 12-30 дней. Это зависит от состава и объема массы. При нагреве до 50 градусов активность бактерий увеличивается, и переработка занимает 3-7 дней. Минус таких установок в больших затратах на поддержание высокой температуры. Они сравнимы с количеством получаемого топлива, поэтому система становится неэффективной.

Другой способ активации анаэробных бактерий – перемешивание биомассы. Вы можете самостоятельно установить валы в котле и вывести ручку наружу, чтобы помешивать массу при необходимости. Но гораздо удобнее сконструировать автоматическую систему, которая перемешает массу без вашего участия.

Что нельзя использовать в биогазовой установке?

Существуют факторы, которые могут существенно снизить активность анаэробных бактерий, а то и вовсе приостановить процесс выработки биогаза. Нельзя допускать, чтобы внутрь резервуара попадало сырье с содержанием:

  • антибиотиков;
  • плесени;
  • синтетических моющих средств, растворителей и прочей «химии»;
  • смол (в том числе опилки хвойных деревьев).

Малоэффективно использовать уже гниющий навоз – загрузке подлежат только свежие или предварительно просушенные отходы. Также нельзя допускать переувлажнения сырья – показатель в 95% уже считается критическим. Впрочем, небольшое количество чистой воды в биомассу добавлять все же нужно – для того, чтобы облегчить ее загрузку и ускорить процесс брожения. Разводят навоз и отходы до консистенции негустой манной каши.

Что представляет собой био газ

По своей сущности данный газ относится к экологически чистым источникам топлива. Его характеристики таковы, что он достаточно похож на природный газ, который добывается промышленными компаниями. Масштабы этого ресурса огромны.

Биогаз можно считать альтернативным топливом, поскольку для его выработки требуются отходы жизнедеятельности животных, которых достаточно в сельском хозяйстве. В результате качественной переработки получается бесцветный газ, не имеющий характерного запаха и содержащий в своем составе около 70% метана.

Теплотворные возможности такого топлива довольно внушительны. К примеру, 1 куб. м. переработанного газа может дать столько же тепла, что и 1,5 кг угля.Биогаз получают из отходов жизнедеятельности животных

Строительство подземной установки по производству биогаза

Теперь поговорим о простейшей установке, позволяющей получить биогаз в домашних условиях с наименьшими затратами. Рассмотрим строительство подземной установки. Чтобы ее изготовить нужно вырыть яму, ее основание и стены заливаются армированным керамзитобетоном. С противоположных сторон камеры выводятся входное и выходное отверстия, куда монтируются наклонные трубы для подачи субстрата и откачки отработанного шлама.

Выходная труба диаметром примерно 7 см должна находиться практически у самого дна бункера, другой ее конец монтируется в компенсирующую емкость прямоугольной формы, в которую будут откачиваться отходы. Трубопровод для подачи субстрата располагается приблизительно на расстоянии 50 см от дна и имеет диаметр 25-35 см. Верхняя часть трубы входит в отсек для приема сырья.

Реактор должен быть полностью герметичным. Чтобы исключить возможность попадания воздуха, емкость необходимо покрыть слоем битумной гидроизоляции

Верхняя часть бункера – газгольдер имеет купольную или конусную форму. Она изготавливается из металлических листов или кровельного железа. Можно также конструкцию завершить кирпичной кладкой, которая затем оббивается стальной сеткой и штукатурится. Сверху газгольдера нужно сделать герметичный люк, вывести газовую трубу, проходящую через гидрозатвор и установить клапан для сброса давления газа.

Для перемешивания субстрата можно оборудовать установку дренажной системой, действующей по принципу барботажа. Для этого внутри конструкции вертикально закрепите пластиковые трубы, чтобы их верхний край был выше слоя субстрата. Проделайте в них множество отверстий. Газ под давлением будет опускаться вниз, а поднимаясь вверх, пузырьки газа будут перемешивать находящуюся в емкости биомассу.

Если вы не желаете заниматься строительством бетонного бункера, можно купить готовую емкость из ПВХ. Для сохранения тепла ее нужно обложить вокруг слоем теплоизоляции – пенополистиролом. Дно ямы  заливается армированным бетоном слоем 10 см. Резервуары из поливинилхлорида допускается использовать, если объем реактора не превышает 3 м3.

Биогазовая установка для частного дома

В связи с тем, что в личном подсобном хозяйстве, количество образующихся органических отходов и продуктов деревообработки и переработки сельскохозяйственных культур, ограничено, то в качестве основного и единственного источника энергии, вне зависимости от направленности (тепловая, электрическая, газ), биогазовые установки рассматривать не целесообразно.

К тому же, необходимо учитывать, что при работе подобных устройств, выделяется целая группа прочих газов (сероводород, аммиак и т.д.), которым свойственен специфический неприятный запах, что требует выполнять монтаж установки на некотором удалении от жилых помещений.

Конструктивно, подобная установка может выглядеть следующим образом:

  • Главный элемент — это реактор, в качестве которого выступает емкость, соответствующая объемами сырья. Емкость может быть установлена в различном исполнении (подземная, наземная и частично заглубленная конструкция).
  • В емкости должны быть предусмотрены загрузочный люк, отводная труба или штуцер для отвода газа, люк для удаления переработанного сырья (может совмещаться с загрузочным) и механизм перемешивания, при необходимости. Монтируемые узлы и элементы должны герметично закрываться и держать определенное давление.
  • К штуцеру отводной трубы подсоединяется отводящий трубопровод, на котором устанавливается запорный вентиль и манометр, для контроля за давлением получаемого газа.
  • При необходимости, может быть установлен электрический привод на мешалке установки, а также насос и транспортер в системах подачи сырья.

А что делать зимой?

Зимой эта биогазовая станция может работать только в самых южных районах страны. Потому как в условиях севера в это время обогрев для поддержания брожения потребует немного больше газа, чем она сможет выработать.

Но зимнее время можно использовать с пользой — для сбора и загрузки камеры сухой биомассой. Тогда при наступлении теплого сезона вам не придется терять время на запуск установки – вы заполните реактор водой либо навозной жижей, и через три-четыре дня вы начнете получать биогаз в домашних условиях. Представляете сколько мы с вами этой биогазовой станцией «убили зайцев».

Ну, вот вроде бы и все, что хотел вам рассказать о добываемом биогазе в домашних условиях. Не говорите только никому. Иначе останетесь без отходов (шучу). На этом пока все, до новых статей.

Потенциал

Производство биогаза приносит двойную выгоду: очищает воздух и обеспечивает дешёвым топливом. В будущем биотопливом будет обеспечиваться большое количество, как частных хозяйств, так и промышленных предприятий.

Источники

  • https://stroychik.ru/raznoe/proizvodstvo-biogaza
  • https://kachestvolife.club/ekologiya/biogazovaya-ustanovka-v-domashnih-usloviyah
  • https://amperof.ru/elektroenergia/biogaz-sostav-syre-polucheniya.html
  • https://masterim.guru/farming/biogazovaya-ustanovka-svoimi-rukami/
  • https://rcycle.net/navoz/oborudovanie-navoz/bioreaktor-i-drugie-ustanovki-dlya-pererabotki-v-biogaz
  • https://biokompleks.ru/technologies/biogaz/

Сервисное и гарантийное обслуживание

Специалисты компании Биокомплекс осуществляют полный комплекс работ: разработка рабочих проектов, поставка оборудования, монтаж, сервисное и гарантийное обслуживание.

В ТЕЧЕНИЕ ЧАСА после получения жалобы клиент получает письменное уведомление по электронной почте о том, что жалоба получена и принята в работу.
В ТЕЧЕНИЕ ОДНОГО РАБОЧЕГО ДНЯ клиент получает по электронной почте официальное письмо с вариантами решения сложившейся проблемы, в том числе и пошаговый алгоритм со ссылками на инструкции при возможности устранения неполадки на месте силами клиента.
Ремонт оборудования на сервисной базе, в независимости от сложности, длится НЕ БОЛЕЕ ЧЕТЫРЕХ ДНЕЙ .В нерабочее время телефон компании Биокомплексавтоматически переадресовывает вызов на сотовый телефон сервисного инженера. Сервисный инженер предпринимает все необходимые меры дляОПЕРАТИВНОГО РЕШЕНИЯ возникшей проблемы, в том числе с личным участием на объекте.

Что представляет собой биогаз

Но что же такое биогаз и почему он оказывается таким полезным?

Биогаз – это вещество, которое невозможно ни увидеть, ни почувствовать. Оно во многом похоже на обычный природный газ. При его сжигании выделяется большое количество тепла. В этом плане 1 куб. м биогаза эквивалентен 1,5 кг традиционного угля.

Газ, вырабатываемый биореактором, примерно наполовину состоит из метана, хотя точные цифры сильно варьируют. Если метан из отходов попадает в атмосферу, то он наносит ей вред, усиливая парниковый эффект. Но если его специально собирать, а затем использовать в качестве топлива, то он сгорает.

Другое вещество, входящее в состав биогаза – углекислота. Его процент меньше. Перед применением в хозяйстве оно обычно удаляется. Остальные составляющие – водород, сероводород, азот.

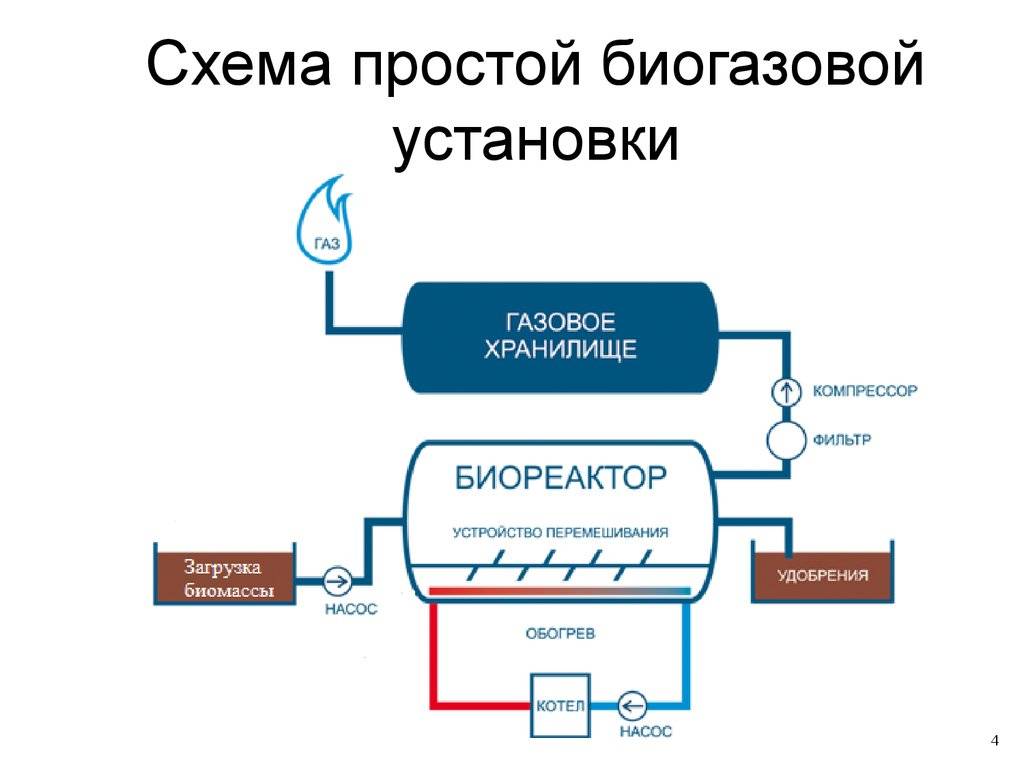

Дополнительное оборудование

Сам бродильный резервуар без вспомогательных устройств не способен обеспечить поддержание необходимой температуры или подачу газа до места его применения. Поэтому к биореактору обязательно присоединяют следующее оборудование:

  • Газгольдер. Представляет собой газовый накопитель, выравнивающий давление биогаза.
  • Газовые трубы. Поставляют выработанную газовую смесь к газгольдеру и далее.
  • Система подогрева биомассы. Теплообменные трубы (змеевики) могут быть расположены внутри реактора, а могут и опутывать его снаружи. Также реактор нередко сам размещается внутри более объемного резервуара, заполненного подогреваемой водой (водяная баня).
  • Стартовый разогрев реактора может осуществляться газом (котел), электричеством (бойлер) либо другими способами (печка, самонагрев на солнце). После начала выделения тепла и биогаза реактор переходит на самостоятельное поддержание температуры.
  • Система перемешивания биомассы. Малоразмерные конструкции домашних биореакторов оснащают упрощенным винтом-мешалкой. Движение винта может осуществляться как с помощью энергии биогаза, так и вручную.
  • Система контроля температуры. Представляет собой устройство из термометра и автоматического регулятора, который включает и выключает биогазовый подогрев.
  • Клапан для сброса излишнего газа (свеча). Предотвращает разрыв труб от чрезмерного газового давления в системе. В целях недопущения распространения метанового запаха, свеча-клапан поджигает выбрасываемую струю газа.

Кроме базовых деталей, реактор может быть оснащен вспомогательными механизмами. Они облегчают обслуживание БЭС либо преобразуют вырабатываемый биогаз в другие виды энергий.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

  • герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
  • крышка для реактора с герметичным узлом прохода для ручки мешалки;
  • материал для теплоизоляции днища (играет роль системы подогрева);
  • ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
  • патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

  • правильно выбрать место (желательно, как можно дальше от жилого дома)
  • рассчитать ежедневные объемы образуемого навоза
  • выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
  • найти место для отходов навоза
  • выкопать котлован
  • приобрести емкость для резервуара и закрепить ее на дне котлована
  • загерметизировать все места стыков
  • сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Что представляет собой биогаз

Биогаз – это летучее вещество без цвета и какого-либо запаха, в котором содержится до 70% метана. По своим качественным показателям он приближается к традиционному виду топлива – природному газу. Отличается хорошей теплотворной способностью, 1м3 биогаза выделяет столько тепла, сколько получается при сгорании полутора килограмм угля.

Образованию биогаза мы обязаны анаэробным бактериям, которые активно трудятся над разложением органического сырья, в качестве которого используются навоз сельскохозяйственных животных, птичий помет, отходы любых растений.

В самостоятельном производстве биогаза может использоваться птичий помет и продукты жизнедеятельности мелкого и крупного домашнего скота. Сырье может применяться в чистом виде и в форме смеси с включением травы, листвы, старой бумаги

Для активизации процесса необходимо создать благоприятные условия для жизнедеятельности бактерий. Они должны быть схожи с теми, в которых микроорганизмы развиваются в естественном резервуаре – в желудке животных, где тепло и отсутствует кислород. Собственно это и есть два основных условия, способствующих чудесному превращению гниющей навозной массы в экологически чистое топливо и ценные удобрения.

Что такое биогаз

Биогаз образуется при анаэробном (без воздуха) метановом сбраживании биомассы. В состав смеси входит до 55–75% метана, 25–45% двуокиси углерода, различное количество примесей сероводорода, оксидов азота, аммиака и других соединений.

Свойства смеси зависят от входящих в состав компонентов:

  • метан взрывоопасен и чрезвычайно горюч, не имеет цвета и запаха, потребительские свойства связаны с большим выделением теплоты при сгорании;
  • углекислый газ (углекислота) при вдыхании является причиной утраты внимания и усталости, снижая уровень насыщения крови кислородом;
  • сероводород в той концентрации, которая бывает в готовом продукте, не подвержен взрыву, но является токсичным для человеческого организма;
  • аммиак неприятно пахнет, но в опасных количествах, способных повредить слизистые оболочки глаз и органов дыхания, в установках вырабатывается редко.

Физические свойства:

  • энергетический запас 5–6,5 кВт/ч в одном кубическом метре;
  • теплотворная способность до 7500 ккал/м³;
  • температура воспламенения — 680–750°С;
  • давление в реакторе от 0,05 атм.

Сырьё для получения биогаза

Биогазовая установка для частного дома использует в качестве сырья самые разнообразные отходы сельского хозяйства. Биогазовая станция перерабатывает:

  • навоз любой фракции, птичий помёт;
  • растительные остатки — сорную траву, солому, силос;
  • мезгу и жом;
  • пивную барду;
  • некондиционные зерновые культуры;
  • отходы рыбных производств;
  • мелассу различного происхождения;
  • остатки бойни;
  • жир;
  • корнеплоды, потерявшие пищевую ценность.

Методы добычи

Сырьё проходит стадию подготовки, чтобы процесс брожения шёл активнее и продуктивнее.

Навоз бывает двух видов: природный и самосплавной. Первый вид забирают из-под животного вместе с подстилкой. Самосплавной вид удаляется с фермы потоком воды.

Мезга и жом — это раздробленные части овощей, фруктов и корнеплодов, из которых отжат сок.

Пивная барда, меласса — побочный продукт пивных, сахарных заводов, являются ценной пищевой добавкой, поэтому целесообразность использования для получения газа определяется стоимостью продукции.

Растительные остатки подвергают резке или силосованию.

Силос кукурузный

На сколько хватает

Примерный выход газа из разных субстратов собран в таблицу.

СубстратВлажность сырья, %Выход биотоплива, м³ из тонны сырья
Навоз КРС (природный)8555
Навоз КРС (самосплавного способа удаления)9522
Навоз свиной природный8562
Навоз свиной самосплавной9525
Птичий помёт60–7590–100
Свежая трава50–90До 200
Кукурузный силос60–90До 180
Мезга картофельная90До 32
Свекольный жом78119

В следующей таблице собраны данные по количеству сырья, которое можно получить от животных и с одного гектара пашни.

ИсточникСырьёКоличество сырья т/годКоличество биогаза м³
Корова дойнаяЖидкий навоз без подстилки20До 500
Свинья на откормеЖидкий навоз без подстилки2–640–170
Бычок на откормеТвёрдый навоз с подстилкой5–12250–850
ЛошадьТвёрдый навоз без подстилкидо 8500
100 курСухой помёт2250
1 гектар пашниСахарная свёкла, силос кукурузы40–705200–10500
1 гектар пашниСвежий силос из травы и зерновых культур25–505000–8000

Эффективность

Выгоду биогаза оценивают по преимуществам его использования и выходу тепловой или электрической энергии.

Плюсы и минусы добычи биогаза

Энергию получают из возобновляемых природных источников
Используют широкий спектр сырья
Универсальность биогаза для получения тепла или электрической энергии
Экологичность переработки
Утилизация отходов и использование отработанной биомассы для повышения плодородия сельхозземель, улучшения структуры почвы

Выработка в промышленных масштабах не всегда окупается

Сравнение с другими источниками энергии

По потребительским свойствам биогаз можно сравнить с другими источниками энергии: природным и сжиженным газом, сжатым метаном.

ХарактеристикаБиогазПриродныйСжиженный пропанСжатый (метан)
Температура воспламенения, °С700650480650
Плотность, кг/м³1,20,72,00,73
Плотность относительно воздуха0,90,551,50,55
Энергия сгорания кВт*ч/м³2,9–5,0102510

Использование биогаза

Высокое содержание метана (около 70%) делает биологический газ горючим. Отходы, которые остаются после переработки сырья, можно использовать для удобрения – они обладают отличными характеристиками и совершенно безопасны в биологическом смысле.

Возможности применения биогаза чрезвычайно широки. Посредством специальных когенерационных установок его можно превращать в электричество и источник тепловой энергии, при этом электро-ресурс подавать в общую сеть, а тепло использовать для обогрева:

  • Зданий производственного назначения;
  • Жилых домов;
  • Помещений, где содержатся сельскохозяйственные животные.

Биологический газ в мировой энергетике

Статистика утверждает, что в мировой энергетике доля биологического газа, полученного из отходов сельскохозяйственного производства, составляет почти 12%, хотя изначально идея его производства и использования не имела целью получение значительной коммерческой выгоды.

И по сей день большой объем биологического сырья, которое используется для получения энергии, не относится к категории коммерческих продуктов и официальной статистикой совсем не учитывается.

Если говорить о странах Евросоюза, то доля биоматериалов в энергетике в общем доходит до 3%, при этом:

  • Австрия — это 12% от объема национальной энергетической индустрии;
  • Швеция — до 18%;
  • Финляндия – около 23%.

Как увеличить выход

Поскольку производителями метана являются метаногены, то чтобы увеличить выход газа, необходимо создать максимально комфортные условия для этих микроорганизмов.

Этого можно достичь лишь комплексно, влияя на все этапы от сбора и подготовки навоза до сброса отработанного материала и способов очистки газа.

Метаногены не могут эффективно переваривать твердые фрагменты, поэтому навоз/помет, а также другие органические вещества, такие как подстилка, скошенная трава и прочие необходимо максимально измельчать.

Чем меньше размер крупных фрагментов, а также чем меньше их процентное содержание, тем больше материала может быть переработано бактериями

Кроме того, очень важно достаточное количество воды, поэтому навоз или помет обязательно разводят водой до определенной консистенции

Должен быть соблюден баланс между метаногенами и бактериями, разлагающими органику на простые составляющие, в особенности расщепляющими жиры.

Если же будет избыток бактерий, разлагающих органику, то доля углекислого газа в биогазе резко возрастет, из-за чего после очистки готового продукта будет заметно меньше.

В неподвижном состоянии содержимое биореактора расслаивается по плотности, из-за чего лишь часть метанообразующих микроорганизмов получает достаточное количество питания, поэтому необходимо периодически перемешивать помет/навоз в биореакторе.

Образующийся в итоге ил обладает более высокой плотностью, чем водный раствор навоза, поэтому оседает на дно, откуда его необходимо удалять, чтобы освободить место для новой партии экскрементов.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
