Расчет расхода газа в газгольдере для частных и загородных домов

Стоимость газа и как его принимать?

Стоимость газа в Московском регионе очень сильно колеблется в зависимости от сезона. В России стоимость газа в разных регионах разная. Приведем пример Московского региона. Стоимость газа летом и весной. В апреле 2020 года газ стоил 13 рублей с доставкой. Зимой газ в 2020 году, в январе, стоил порядка 25 рублей. Вот такой разбег цены от 13 весной до 25 зимой, то есть больше 10 рублей разница в цене. Вот так стоимость газа меняется в течении года.

Принимать его нужно по приборам учета, который установлен у вас на газгольдере и который установлен на газовозе. На газовозе должен быть обязательно, как минимум счетчик, а лучше удаленная телеметрия, которая контролируется дополнительно диспетчером из офиса поставщика, чтобы вы могли данные эти перепроверить, сколько газа слили, и водитель знал, что его перепроверяют, и у него было меньше соблазна вас обмануть. А так обязательно проверяйте его по уровнемеру на газгольдере и сравнивайте с теми показателями, что вам показывают на газовозе.

Особенности эксплуатации и сервисное обслуживание

Правила эксплуатации требуют проведения планового технического обслуживания каждые 2 года. В комплекс работ входит:

  • Внешний осмотр резервуара, трубопровода, редукционной группы, запорной арматуры.
  • Проверка уровня газа в емкости, давления в системе.
  • Мелкий ремонт и замена отдельных узлов.

Дополнительное (внеплановое) обслуживание проводят при подключении новых потребителей, очистки емкости от конденсата, удалении кристаллогидратных пробок в системе. При любых поломках, в том числе и разгерметизации, выполняют комплекс работ по аварийному обслуживанию и устранению неисправностей.

Использование редуктора

Удобный редуктор с манометром

Обязательной частью газобаллонной системы есть редуктор — это устройство, которое используют для понижения давления. Установка редуктора обязательная, потому что давление в емкостях постоянно меняется через разную температуру воздуха на улице и количество оставшегося газа в баллонах. Относитесь к выбору редуктора очень внимательно. Подберите правильную производительность этого устройства. Редукторы, которые переключаются с помощью автоматики используются со специальной защитой. При большом поднятии уровня давления, защита открывает сбросной клапан.

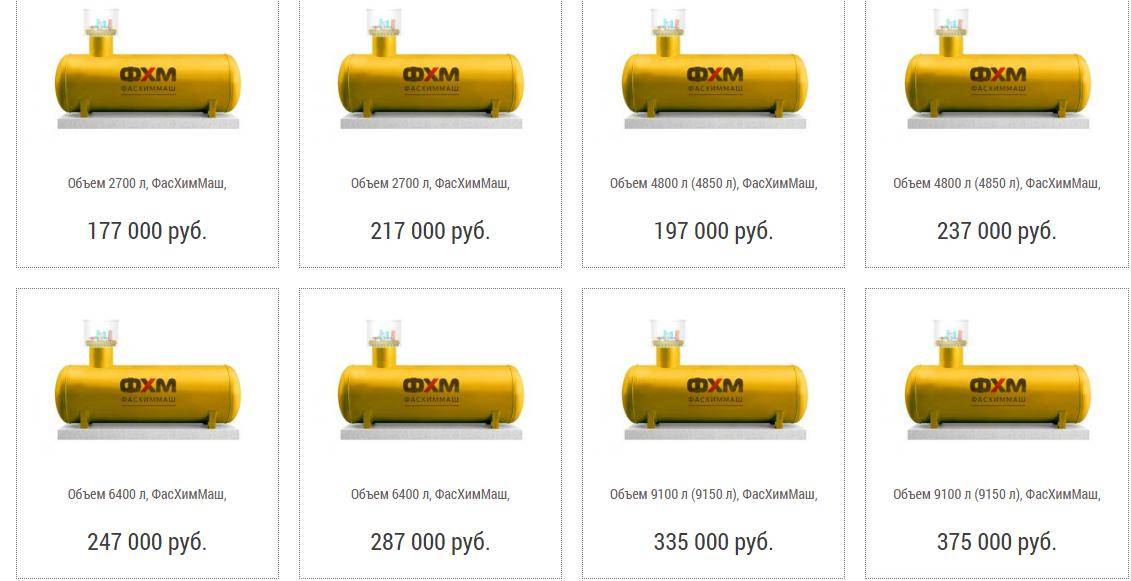

Правила выбора газгольдера

Производители предлагают наземные, подземные и мобильные газгольдеры. Учитывая климатические условия в стране, загородный дом для постоянного проживания следует оснащать именно подземной емкостью. В наземной при отрицательных температурах процесс регазификации замедляется, что приводит к перебоям в работе котельного оборудования и газовых водонагревателей.

Существует возможность выбрать вертикальный или горизонтальный газгольдер. Первый вариант более предпочтителен для небольших по размеру загородных участков. Кроме того, такая компоновка отличается более равномерным процессом регазификации, в том числе и при снижении уровня сжиженного газа.

Лучший вариант — покупка у проверенных поставщиков и производителей, оказывающих весь комплекс услуг по организации автономного газоснабжения. Такие компании помогут в разработке проекта, возьмут на себя доставку и монтаж газгольдера, обязательное периодическое техническое обслуживание оборудования и заправку сжиженным газом. Это позволит гарантировать безопасную эксплуатацию и более выгодные условия поставки топлива.

На участках с высоким уровнем грунтовых вод и предрасположенных к затоплению при сезонных паводках, необходимо устанавливать газгольдеры с максимально высокой горловиной. Это позволит предотвратить затопление редукционной группы и запорной арматуры.

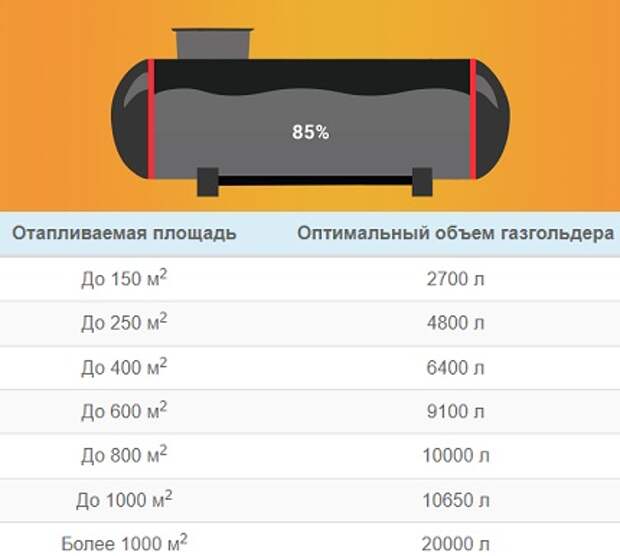

Основной параметр выбора — объем резервуара. Подбирать следует так, чтобы уменьшить количество требуемых заправок. Экономия при покупке небольшого газгольдера приводит к существенному увеличению текущих расходов.

Следует учитывать, что емкость может быть заполнена только на 85% от общего объема. Расчет оптимальной вместительности основан на среднегодовом расходе газа на квадратный метр площади дома, он составляет 22–24 литра. Средние значения емкости для отопления дома в зависимости от площади следующие:

  • До 100 м2 — достаточно 2–3 тысяч кубометров.
  • До 150 м2 — необходимо 3,5–4,5 тысяч кубометров
  • До 200 м2 — потребуется 5–6 тысяч кубометров.
  • До 300 м2 — необходим резервуар не менее 8–9 тысяч кубометров.

В этом случае будет достаточно 1-2 заправок в год, что позволит сократить расходы на заправку.

Отопление при помощи пеллетов

Топливные гранулы, изготавливаемые из торфа и древесных отходов, отличаются от дров более высокими плотностью и теплотворной способностью. Это наиболее выгодное и комфортное твёрдое топливо, но все его плюсы перевешивают уже знакомые минусы: необходимость частой загрузки, сильный запах, большое помещение для хранения мешков с пеллетами.

Низкая цена. Пеллеты стоят на удивление дёшево: всего за кВт*ч. Если бы не приходилось тратить столько времени на загрузку, они стали бы самым дешёвым видом топлива. Но время всё же приходится тратить, пусть и меньше, чем при использовании угля или дров. Загрузка пеллетов должна производиться не реже раза в неделю, и с учётом труда истопника этот вид топлива можно считать средним по стоимости, но никак не самым дешёвым: за отопление ста квадратных метров в течение года.

Недостатки отопления при помощи пеллетов

  • Очень частая загрузка.
  • Необходимость чистки золы и оплаты истопника.
  • Запах в доме и на участке.
  • Часть участка занимает склад.

Виды газгольдеров

Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.

Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.

Наземный

Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.

Наземный газгольдер для частного дома

Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.

Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.

Подземный

С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.

Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.

Вертикальные

Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.

Вертикальные газгольдеры

Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.

Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.

Горизонтальные

Горизонтальные газгольдеры выбирают чаще

Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.

Мобильный

В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.

Мобильный газгольдер для частного дома

Определение годовых расходов газа

Годовые расходы газа Qгод, м3/год, на бытовые нужды определяют по чис­ленности населения города (района) и нормам газопотребления на одного чело­века, а на коммунально-бытовые – в зависимости от пропускной способности предприятия и норм расхода газа по формуле:

(3.1)

Где:

q – норма расхода теплоты на одну расчетную единицу, МДж/год;

N – число расчетных единиц;

– низшая теплота сгорания газа на сухую массу, МДж/м3.

Таблица 3.1 Годовой расход газа на бытовые и коммунально-бытовые нужды

Назначение расходуемого газа

Показатель потребления

Количество расчетных единиц

Норма расхода тепла q, МДж/год

Годовой расход газа , м3/год

Результаты, м3/год

Кварталы с газовыми плитами и централизованным ГВС (1-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N1=136427,6

2800

6923067,49

Больницы для приготовления пищи и горячей воды

На 1 койку в год

1637,131

367911,5

Поликлиники для процедур

На 1 посетителя в год

3547,117

5335,796

Столовые и рестораны

На 1 обед и 1завтрак

14938822

1705670,755

ИТОГО:

9348138,911

Кварталы с газовыми плитами и проточными водонагревателями

(2-я зона застройки)

На приготовление пищи и хозяйственные нужды в жилых домах

На 1 чел. В год

Численность жителей N5=1219244,8

8000

31787588,63

Больницы для приготовления пищи и горячей воды

На 1 койку в год

2630,9376

591249,1485

Поликлиники для процедур

На 1 посетителя в год

5700,3648

8574,702

Столовые и рестораны

На 1 чел. В год

24007305

2741083,502

ИТОГО:

36717875,41

Годовые расходы газа крупными коммунально-бытовыми потребителями

Бани

На 1 помывку

3698992,9

2681524,637

Прачечные

На 1 т сухого белья

25964,085

8846452,913

Хлебозавод

На 1 т изделий

90874,298

8975855,815

Годовые расходы газа на технологические и энергетические нужды промышленных, коммунально-бытовых и сельскохозяйственных предприятий оп­ределяют по удельным нормам расхода топлива, объему выпускаемой продук­ции и величине фактического топливопотребления. Расход газа определяют от­дельно для каждого предприятия.

Годовой расход газа на котельную складывается из расходов газа на ото­пление, горячее водоснабжение и принудительную вентиляцию зданий во всем районе.

Годовой расход газа на отопление , м3/год, жилых и общественных зданий рассчитывают по формуле:

(3.1)

Где:

а = 1,17 – поправочный коэффициент принимается в зависимости от температуры наружного воздуха;

qa – удельная отопительная характеристика здания принимается 1,26-1,67 для жилых зданий в зависимости от этажности, кДж/(м3×ч×оС);

tв – температура внутреннего воздуха, С;

tcp от – средняя темпе­ратура наружного воздуха в отопительный период , °С; пот =120 – продолжитель­ность отопительного периода, сут. ;

VH – наружный строительный объем отапли­ваемых зданий, м3;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

ή – КПД теплоиспользующей установки, принимается 0,8-0,9 для отопительной котельной.

Наружный строительный объем отапливаемых зданий можно определить

как

(3.2)

Где:

V0 – объем жилых зданий на человека, принимается равным 60 м3/чел, если нет других данных;

Np — количество жителей в районе, чел.

Таблица 3.2 Значения поправочного коэффициента а в зависимости от температуры

наружного воздуха

,°С

-10

-15

-20

-25

-30

-35

-40

-50

а

1,45

1,20

1,17

1,08

1,00

0,95

0,85

0,82

Годовой расход газа на централизованное горячее водоснабжение (ГВС) , м3/год, котельных определяют по формуле:

(3.3)

Где:

qГВС = 1050 кДж/(чел-ч) – укрупненный показатель среднечасового расхода тепла на ГВС на 1 чел.;

N – число жителей, пользующихся цен­трализованном ГВС;

tхл, tхз – температура холодной воды в летний и зимний пе­риод, °С, принимается tхл =15 °С, tx= 5 °С;

– низшая теплота сгорания газа на сухую массу, кДж/м3;

– коэффициент, учитывающий снижение расхода го­рячей воды в летний период в зависимости от климатической зоны, принимает­ся от 0,8 до 1.

м3/год

Годовой расход газа на принудительную вентиляцию общественных зда­ний , м3/год, можно определить из выражения

(3.4)

Где:

qв – удельная вентиляционная характеристика здания, может быть принята 0,837 кДж/(м3×ч×°С);

fcp.в. – средняя температура наружного воздуха для расчета вентиляции, °С, (допускается принимать tcp в. = tcp om).

По району годовой расход газа , потребляемый сетями низкого давления , м3/год, равен

(3.5)

м3/год

Годовой расход газа крупными коммунально-бытовыми потребителями , м3/год, равен:

(3.6)

м3/год

Всего на коммунальные и коммунально-бытовые нужды расходуется , м3/год, газа

(3.7)

м3/год

Общий годовой расход газа районом , м3/год, без промышленных потребителей составляет:

(3.8)

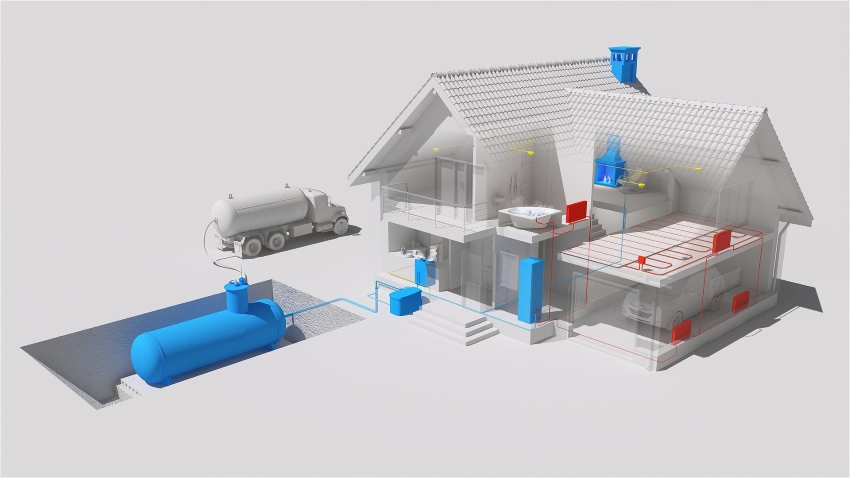

Отопление дома газгольдером

Необходимое количество газа лучше считать с привязкой к бочке. То есть на сколько хватит каждой емкости при разном метраже помещения.

Газгольдер подбирают по количеству заправок. Оптимальным считается показатель 1–2 раза в год. Минимально резервуара должно хватать на 7–8 месяцев — отопительный сезон.

Расход сжиженного газа за сезон

Согласно СП 131.13330.2012 Строительная климатология (актуализированная редакция СНиП 23-01-99) отопительный сезон в России составляет 207 суток. Это примерно 7 месяцев.

Также важная информация: котел работает не круглые сутки. В среднем отопление функционирует 10 часов в день.

Мы провели расчеты на основе исходных данных:

  • кирпичный дом без мансарды и подвала;
  • высота этажа 3.2 м;
  • КПД газового котла 92%.

Показатели по частотности заправки усредненные. Мы заложили одинаковые расходы по топливу на каждый месяц. В действительности проживание может быть сезонным или наездами, потребление отличается в зависимости от сезона.

Соотношение площади дома и объема газгольдера (ГГ)

Объем ГГ (м3) Полная заправка ГГ (л) На сколько хватит газа (мес.)
50–100 м2 150 м2 200 м2 250 м2 300 м2 350–450 м2 500–600 м2 800 м2
3 802 л/год 5 703 л/год 7 603 л/год 9 504 л/год 11 405 л/год 17 107 л/год 22 809 л/год 30 412 л/год
2.5 2 125 6.7 4.5 3 2.7 2 1.5 1.1 0.8
2.7 2 295 7 5 3.6 3 2.4 1.6 1.2 0.9
4.6 3 910 12 8 6 5 4 2.7 2 1.5
4.8 4 080 12.8 8.5 6.4 5.1 4.2 2.8 2.1 1.6
4.85 4 112 13 8.6 6.5 5.2 4.3 2.9 2.2 1.6
5 4 250 13.4 9 7 5.4 4.5 3 2.2 1.7
6.4 5 440 17 11.4 8.5 6.8 5.7 3.8 2.8 2.1
6.5 5 525 17.4 11.6 8.7 6.9 5.8 3.9 2.9 2.2
6.6 5 610 17.6 12 9 7 6 4 3 2.2
8.6 7 310 23 15 11.5 9 7.7 5 3.8 2.9
9.1 7 735 24.4 16 12 9.7 8 5.4 4 3
9.15 7 777 24.5 16.4 12.3 9.8 8.2 5.5 4.1 3.1
9.6 8 160 25.7 17 13 10 8.6 5.7 4.3 3.2
10 8 500 27 18 13.4 10.7 9 6 4.5 3.4

Расшифровка цветов в таблице:

нерационально Запас емкости слишком большой или слишком маленький
оптимально При сезонном проживании или постоянном с 2 заправками в год
идеально Лучше всего установить на отопительный сезон
с запасом Разовой заправки хватит на год

Дома площадью 800–1000 м2 обслуживаются:

  • газгольдерами промышленных объемов более 10 м3 (установка сложнее);
  • двумя емкостями, расположенными рядом (8.6, 9.1 или 9.15 м3).

Как рассчитать расход магистрального газа при отоплении жилья?

Стандартные расчеты выполняются на основании действующей формулы. Формула для каждого случая общая — А = Q / q * ɳ, где:

  • Q — мощность котла, которая требуется для обогрева определенной территории. Чтобы рассчитать этот показатель, потребуется количество кв. метров в жилище умножить на базовое значение;
  • q — это марка газа и его удельная теплота. Например, газ G 20 имеет характеристику в 9,45 кВт;
  • ɳ — КПД котла, выраженного в отношении к единице. Если КПД равен 95%, значит, описываемый показатель равен 0,95.

Теперь осталось использовать данную формулу, чтобы произвести расчеты для помещений разной площадью.

Чтобы читатели могли получить более наглядное представление о проведении специальных расчетов, составим таблицу. Для каждого примера возьмем потребление газа двухконтурным котлом на 24 Квт и марку газа G 20. КПД агрегата будет равно 95% (0,95), а базовое значение для определения Q составит 50

Принимая во внимание все показатели, произведем расчеты для помещений разной площади

Площадь помещения, в кв. метрахСколько равен показатель Q, в кВт.Сколько кубов газа в час будет уходить на отоплениеРасход газа за суткиРасход топлива за месяцКоличество кубометров газа в год
70(70*50)/1000=3,53,5/9,45*0,95=0,3900,390*24=9,36280,83369,6
100(100*50)/1000=55/9,45*0,95=0,5570,557 *24=13,368401,044812,48
150(150*50)/1000=7,57,5/9,45*0,95=0,8350,835*24=20,04601,027214,4
200(200*50)/1000=1010/9,45*0,95=1,1141,114*24=26,74802,089624,26

Подводя небольшие итоги можно сделать выводы, что чем больше жилье, тем больше будет уходить газовой смеси на его отопление в час, в месяц и в год.

Дополнительная информация! Чем меньше будет КПД отопительного котла, тем больше станет расход газовой смеси при магистральной подаче.

Расход газа на домашнее отопление газгольдером

Расход сжиженного газа при независимой газификации личного дома играет если не главное, то очень приоритетное значение в глазах владельцев дома при их оценке полезности заказа этого ответственного мероприятия. Ответить на вопрос про то, каков же расход газа из газгольдера на домашнее отопление и приготовление пищи, можно исключительно с применением некоторых усредненных показателей. И это довольно понятно, так как на интенсивность расхода газа из газгольдера действует очень широкий ряд моментов. В их числе – среднегодовые условия климата определенной местности, сезонность эксплуатации загородного дома, его отапливаемая площадь и связанная с ней мощность оборудования для отопления, количество проживающих, определяющие размер зеркала испарения вид и объем газгольдера и иные, которые способны ощутимо исправить расход газа при независимой газификации личного дома в какую-то определенную сторону.

Расход газа при независимой газификации дома: статистический способ

Как показывают статистические данные, величина среднего расхода газа из газгольдера за весь сезон теплоснабжения составляет примерно 20 литров на каждый метр обогреваемой площади дома (при общей квадратуре жилья до 200 метров квадратных), исходя из ряда допущений, в особенности:

  • Утеплительные работы дома выполнены со строжайшим выполнением всех необходимых для этого требований ГОСТ;
  • Расчетная температура в холодный период года берется как усредненное значение для северо-восточных Российских регионов;
  • Воздействие нескольких моментов – материала стен дома, розы ветров, количества и вида осадков и прочих – не учитывалось во время расчета;
  • Мощность оборудования для котельной берется исходя из условия равенства формуле: обогреваемая площадь/10;
  • Количество живущих в доме не превышает 6 человек, любой из них применяет газ только для обогревания помещений, оснащения горячего водообеспечения и приготовления пищи;

Например рассчитаем расход газа на дом 100 м2 и 200 м2.

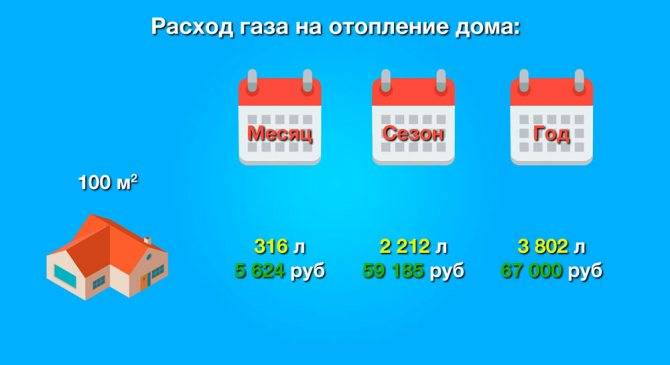

Расход газа на дом 100 м2

Подробнее рассмотрим необходимость домов и круглый год применяемых дачных загородных домов скромной площади в теплоснабжении, выполняемого котлом на сжиженном газе.

Нужный объем сжиженного газа рассчитывается по формуле V = Q / q ? B, где: V – расчетное кол-во газа; Q – теплопроизводительность, необходимая для обогревания дома (принимается в 5 киловатт при номинальной 10 кВт, так как в течении всего отопительного периода температура окружающего воздуха может изменяться в широких пределах, что дает возможность экономить на расходе газа); q – питательность горючего, для сжиженного газа принимается 12,8 кВт/м;

В – КПД имеющегося котла отопления в полном значении (другими словами, меньше 1).

Подобным образом, расход газа на дом 100 м2 исходя из приведенной формулы для котла с КПД 93% составляет:

V = 5 / 12,8?0,93 = 0,42 (кг/ч).

Исходя из этого, месячный расход сжиженных углеводородов будет составлять: 10,08?30= 302,42 кубометра топлива.

Взяв во внимание то, что литр сжиженных углеводородов весит 0,54 кг, тогда часовой расход газа на домашнее отопление в 100 метров квадратных площади востребует 0.42 / 0.54 = 0.78 (л) сжиженных углеводородов. Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома

Исходя из этого, зная длительность отопительного периода в месте Вашего проживания (5-6 месяцев), Вы можете правильно выбрать газгольдер благоприятного объема, одной или 2-ух заправок которого хватит на все домашние и отопительные нужды жителей Вашего дома.

Расход газа на дом 200 м2

Расход газа на домашнее отопление 200м2 устанавливается по подобным методикам. Местное отопление газом подобной площади при продолжительности отопительного периода в конечном счете будет характеризоваться следующими величинами расхода сжиженного пропан-бутана:

Взяв во внимание то, что выше был приведен расчет минимально нужного расхода «голубого топлива» для обогревания жилья заданных площадей, идеальные показатели нужных его запасов и, исходя из этого, затрат на его приобретение немного выше. Они определяются из показателей рассчитаные с запасом мощностей котла отопления

Какой расход газа на теплоснабжение газгольдером? Пример

Пример расхода сжиженного газа и общих расходов, которые связаны с эксплуатацией независимой системы газоснабжения за отопительный период (6 месяцев)

Газгольдер для загородного дома: расход газа для отопления

Чтобы максимально точно провести планирование, необходимо произвести предварительные расчеты расхода газа, который будет потребляться для отопления дома

Просчитать это можно, приняв во внимание несколько основополагающих факторов, которые определяют уровень расхода:

  • тип оборудования, которое применяется для отопления и служит потребителем газа;
  • наличие или отсутствие горячей воды в доме;
  • особенности климатических условий, в которых вы проживаете;
  • теплоизоляционные характеристики здания;
  • количество людей, которые проживают в доме.

При установке газгольдера важно учитывать все особенности инфраструктуры дома

Приняв во внимание все эти факторы, можно произвести расчеты согласно следующему алгоритма: количество квадратных метров дома делим на 10. Полученная цифра будет показывать, какая мощность отопительного оборудования необходима для обеспечения комфортной температуры в помещении

После этого полученный результат необходимо разделить на 2 и умножить на 30 (среднее количество дней в месяце) и на 24 (часы в сутках). Результат будет равен необходимому количеству энергии в кВт/ч. Если учесть, что один литр газа обеспечивает 11,2 кВт/ч, то число, которое вы получили, необходимо разделить на 11,2, чтобы получить приблизительный расход топлива для вашего дома.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
