Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

Галерея изображений

Фото из

Поставка газа в котел для отопления дома

Выработка газа для транспортных средств

Производство газа для с/х техники

Газовые светильники и обогреватели

В качестве твердого топлива в газовом генераторе используют:

• древесный, бурый и каменный уголь;
• топливные пеллеты из древесных отходов;
• солому, опилки и дрова;
• торфяные брикеты, кокс;
• лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

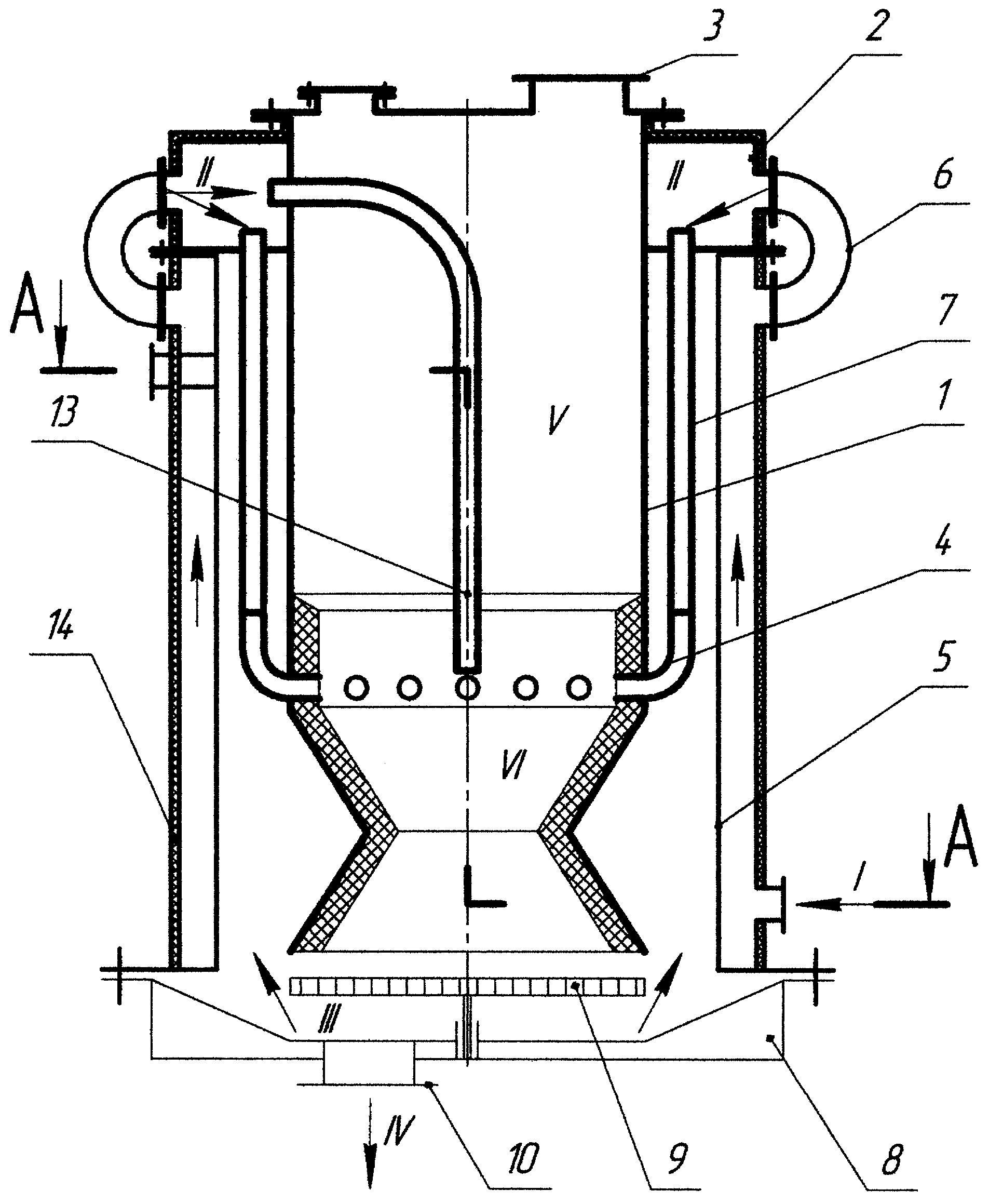

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.

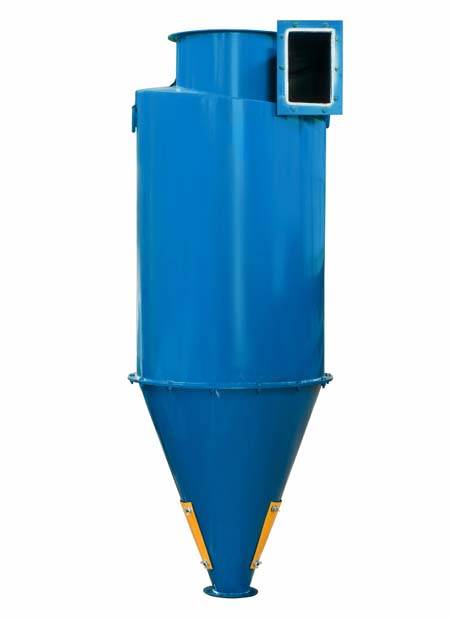

2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

• прямыми;
• обращенными;
• горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.

Газогенераторы и отопление: основные мифы

О газогенераторных установках тиражируется немало мифов. В-основном, речь идет об их эффективности в составе автономной системы отопления. Рассмотрим популярные высказывания, которые можно встретить в Интернете.

Миф 1. «КПД газогенератора значительно выше, чем КПД твердотопливного котла, и достигает 95%».

Начнем с того, что данные виды оборудования используются для различных целей:

• газогенераторная установка вырабатывает горючий газ, и ее КПД – это соотношение реально получаемого продукта из определенного объема топлива и теоретически возможного, умноженное на 100%;
• отопительный котел вырабатывает тепловую энергию, и его КПД – это соотношение реально получаемого тепла при сгорании определенного объема топлива и теоретически возможного, умноженное на 100%.

Таким образом, сопоставлять КПД газогенератора и отопительного котла в корне неверно. Кроме того, КПД самодельной газогенераторной установки редко превышает 80%, поэтому цифры в 90-95% можно считать мифом.

Сравнивать можно КПД пиролизного и обычного твердотопливного котла – в этом случае преимущество на стороне пиролизного, поскольку сжигание горючих газов во вторичной камере сгорания заметно повышает эффективность использования топлива.

Миф 2. «Газогенераторная установка успешно работает на сырых дровах».

Функционировать агрегат способен даже при использовании сырых дров, но его производительность при этом резко падает, поскольку значительная часть тепловой энергии тратится на испарение влаги, содержащейся в дровах. Снижение температуры в камере сгорания приводит к замедлению пиролиза, и негативно сказывается на реальной мощности установки.

Миф 3. «Газогенератор выгоднее использовать для отопления дома, нежели твердотопливный котел».

Конструкция газогенераторной установки сложнее, чем твердотопливного котла, в том числе пиролизного, кроме того, она занимает больше места, поскольку в ее состав входит контур охлаждения. Монтировать более сложный и дорогостоящий агрегат для того, чтобы сжигать полученный горючий газ, нет никакого смысла.

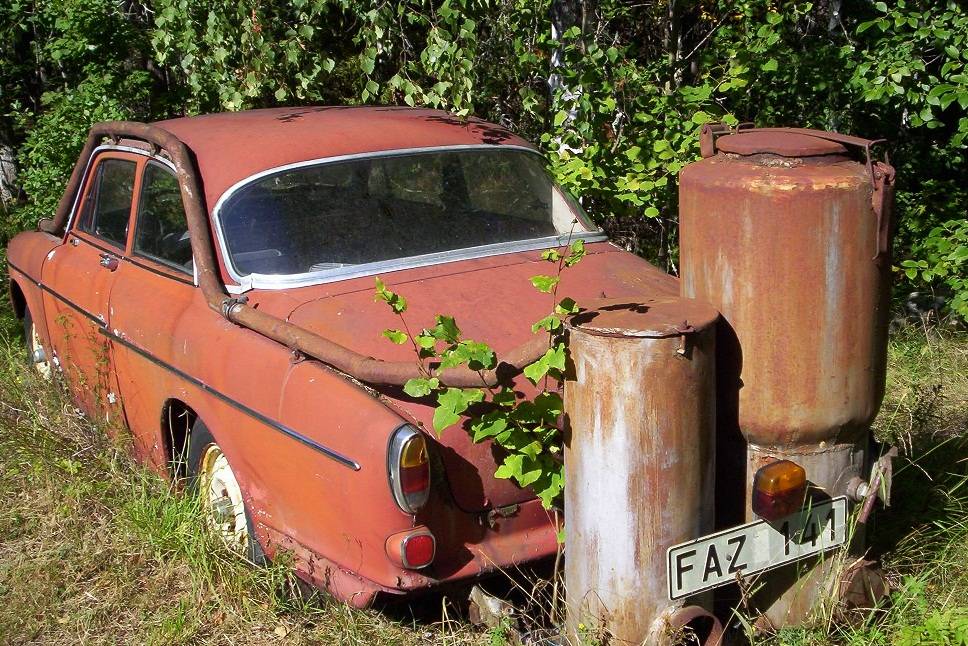

Пример самодельного газогенератора, установленного в багажнике автомобиля

Таким образом, газогенератор своими руками изготавливают в двух случаях – для установки на автомобиль и при необходимости иметь под рукой источник энергоносителя (горючего газа), тепловую энергию которого можно преобразовать в электрический ток.

Устройство и принцип работы

Газовый генератор имеет несложное конструктивное устройство. Принцип его работы основывается на сжигании газа и преобразовании выделенной тепловой энергии в переменный ток.

Конструкция агрегата представляет собой два элемента: корпус и бункер сжигания. Корпус обычно выполняется в форме цилиндра. При этом используется жаропрочная сталь высокой пробы. В нижнем отсеке корпуса располагается газовая камера, куда непосредственно поступает топливо. Она прикрепляется к днищу корпуса при помощи специальных болтов, удерживающих ее в неподвижном положении. Вверху корпус закрывается герметичной крышкой со специальным уплотнителем.

Сам бункер, в котором происходит непосредственно сжигание газа, имеет множество шланг и ответвлений, включая отсеки для отходов и фильтр, задерживающие тяжелые смолы и продукта распада топлива. Они также выполняются из высокопрочных материалов, способных выдерживать давление и высокую температуру.

Средняя часть агрегата имеет специальные отверстия, через которые подается кислород, участвующий в процессе горения газа и преобразования его в электричество. На выходе устанавливается специальный клапан, не позволяющий газу улетучиваться. Некоторые модели снабжены специальными датчиками давления и температуры, которые показывают процесс переработки газа в ток, а также предотвращают агрегат от поломок.

Устройство газогенератора, работающего на дровах

изготавливаются из листовой стали

Важными составными частями конструкции газогенератора является бункер. Его используют для загрузки топлива внутрь установки. Он имеет цилиндрическую форму и изготавливается с использованием малоуглеродистой стали. Бункер устанавливается внутри корпуса газогенератора и надежно закреплен болтами. На кромках крышки люка, который ведет в бункер, имеется асбестовый уплотнитель или обычная прокладка.

Еще одна важная составная часть газогенератора – камера сгорания. Она располагается в нижней части бункера. При ее изготовлении чаще всего применяется жаропрочная сталь. Иногда для отделки внутренней поверхности этой камеры используется керамика. Именно в этой камере происходит сгорание твердого топлива.

Процесс крекинга смолы происходит в нижней части. Для этого там установлена горловина, выполненная из хромистой стали, которая обладает высокими жаропрочными свойствами. Прокладка располагается между корпусом газогенератора и его горловиной. В качестве прокладки обычно используется асбестовый шнур.

Фурмы, посредством которых обеспечивается подача воздуха в этих установках, располагаются в камере сгорания в её средней части. По своему виду это отверстия определенного калибра. Они имеют соединение с воздухораспределительной коробкой, которая связана с атмосферой. Жаропрочная сталь выступает материалом для изготовления фурм и распределительной коробки.

Обратный клапан присутствует на выходе воздухораспределительной коробки. Благодаря ему предотвращается выход горючего газа из газогенератора. Для повышения мощности агрегата перед этой коробкой устанавливается вентилятор. Благодаря ему также обеспечивается возможность для использования топлива высокой влажности. Работающий вентилятор обеспечивает нагнетание воздуха внутрь корпуса.

Колосниковая решетка используется для поддержания раскаленных углей. Если говорить о месте ее расположения, то в установке она находится в нижней части генератора. Прогоревшие угли, превратившиеся в золу, легко проникают через отверстия решетки в зольник. Чтобы имелась возможность для очищения колосниковой решетки от шлака, средняя часть сделана подвижной. Для поворота чугунных колосников предусмотрен специальный рычаг.

В составе корпуса газогенератора присутствуют и загрузочные люки, которые оснащены крышками, закрывающимися достаточно герметично. Верхний люк имеет уплотнение асбестовым шнуром. На креплении крышки присутствует специальный амортизатор. Он представляет собой рессору, которая приподнимает крышку при избыточном давлении внутри камеры. Два загрузочных люка располагаются и с боковой части корпуса.

• Первый находится вверху. Основное его предназначение заключается в добавлении при использовании агрегата топлива в зону восстановления;
• Местом расположения второго является нижняя часть корпуса, а используется он главным образом для удаления золы.

В зоне восстановления производится отбор газа. Он осуществляется через патрубок. К нему методом сварки присоединены трубы газопровода. Совсем необязательно только что произведенный газ, находящийся в горячем состоянии, выводить за пределы корпуса. Он может использоваться для подогрева или просушивания топлива в том случае, если используется твердое топливо высокой влажности. Для этого его подают в камеру загрузки. Чтобы он поступал туда, необходимо провести отводящий газопровод по кольцевой вокруг камеры, между корпусом установки и бункером.

Фильтр тонкой очистки находится за корпусом газогенератора. Своим видом он представляет несколько труб, которые заполнены фильтрующими элементами. Прежде чем попасть в этот фильтр, газ проходит через охладитель. Когда же он очищен, газ поступает в смеситель, где производится его смешивание с воздухом. И только потом смесь поступает в ДВС.

Когда в камере сгорания происходит процесс сгорания топлива, то оно окисляется воздухом, который поступает через фурмы камер из воздуха в распределительной коробке. Образовавшийся горючий газ движется в фильтр грубой очистки, где производится его очистка и последующее охлаждение. А потом он поступает в фильтр тонкой очистки, после чего попадает в смеситель. Из смесителя образовавшаяся смесь поступает в ДВС.

Как сделать авто на дровах своими руками

Если вы хотите попробовать перевести свою машину на дрова, на вашем пути встанет множество препятствий. Конструируя газогенераторную установку, вам надо будет сделать ее одновременно небольшой, довольно легкой и в тоже время высокоэффективной. Если позволяют финансы, наилучшим решением будет пойти по пути умельцев из-за рубежа и использовать нержавеющую сталь для корпуса самого газогенератора, фильтра и охладителя.

Это даст вам заметный выигрыш в массе всей конструкции, причем без потери прочности. Однако нержавейка обойдется вам в копеечку, и поэтому отечественные мастера часто заменяют ее обычной сталью.

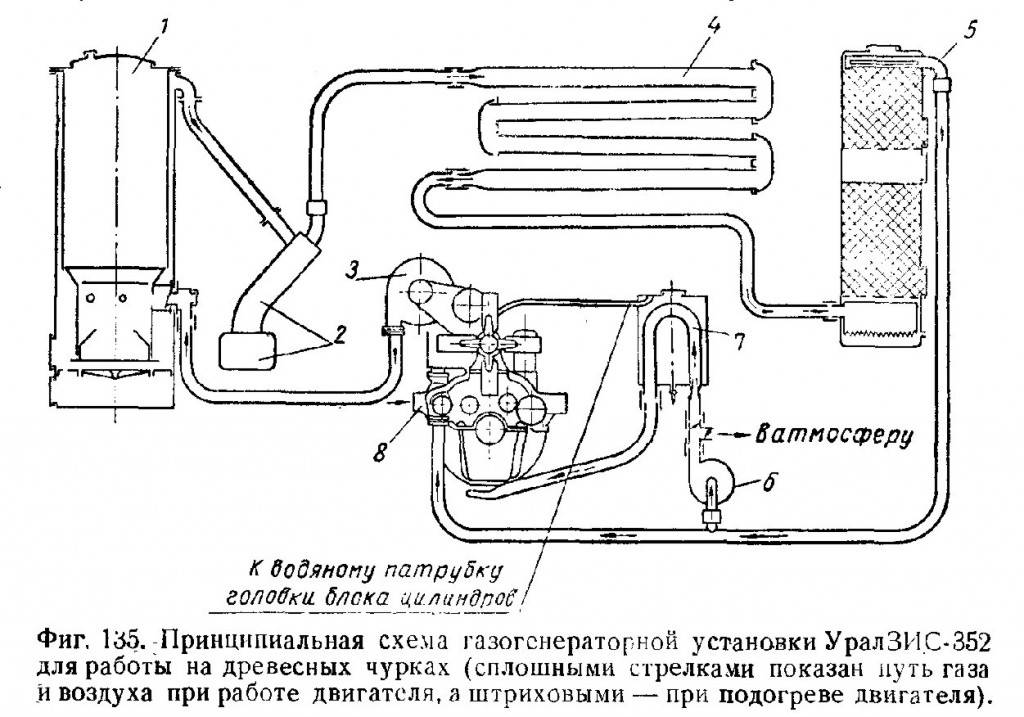

На изображении внизу приведена схема самой совершенной автомобильной газогенераторной установки, которой оснащались серийные автомобили (речь идет о грузовике «УралЗИС-352″, выпускавшимся в 1950-х гг.). Именно на ее конструкцию лучше всего ориентироваться при сборке своего газогенератора:

Для начала надо будет сделать наружную емкость – для этой цели прекрасно подойдет прочная железная бочка или завальцованный и заваренный лист металла толщиной не менее 1 мм, для внутренней же сгодится газовый баллон (для пропана) или ресивер от грузовика (КамАЗа, например). Не забудьте прорезать в корпусе дверцу для доступа к зольнику, иначе вы не сможете его чистить. Внизу камеры сгорания следует расположить горловину – там будут осаждаться смолы. Колосниковую решетку легко сделать из прочной арматуры, а для патрубков придется подыскать трубы подходящего размера и диаметра. Из листа металла толщиной 5 мм получатся отличная крышка и днище. В качестве уплотнителя используйте асбестовый шнур (не забудьте нанести на него пропитку в виде графитной смазки).

На фильтр грубой очистки можно пустить отслуживший свое огнетушитель. В нижней части он оснащается насадкой в форме конуса со штуцером, а сверху вваривается патрубок, через который будет выходить очищенный газ. Сбоку, в корпус, врезается еще один штуцер для подачи продуктов горения. Общая схема циклона приведена ниже:

Так как смесь газов обладает слишком высокой температурой, в ДВС ее использовать нельзя. Поэтому газы необходимо охладить. В качестве охладителя можно использовать как обыкновенную «гармошку», применяющуюся в системах отопления, так и более продвинутый биметаллический радиатор, разместив его так, чтобы он хорошо обдувался набегающим потоком воздуха.

После охладителя газы нужно очистить еще раз с помощью фильтра тонкой очистки. Тут тоже подойдет корпус от старого огнетушителя, а вот фильтрующий элемент выбирайте на свое усмотрение . Узлы и агрегаты следует объединить согласно данной схеме:

Кроме того, вам понадобится еще 2 детали. Первая из них – это смеситель, с помощью которого вы будете регулировать топливно-воздушную смесь для ДВС. Вторая – вентилятор с реле, необходимый для нагнетания газа во время розжига (после запуска мотора в системе появляется разряжение, и вентилятор на этом этапе должен отключаться). Кстати говоря, вентилятор устанавливается в воздухораспределительной коробке, оснащенной обратным клапаном. Коробка не является частью газогенератора, а устанавливается отдельно.

Выводы и рекомендации

Хотя идея перевести машину с бензина на дрова и кажется весьма привлекательной, равноценной замены не получится. При всех достоинствах газогенератора, двигатель, работающий на смеси горючих газов, просто неспособен развивать мощность, сравнимую с мотором на жидком топливе. Как следствие, динамика оставляет желать лучшего (даже 70-80 км/ч- скорость практически недостижимая). Другое дело, если газогенераторная установка создается с целью отопления жилья в негазифицированных населенных пунктах

В данном случае это весьма неплохой вариант, на который определенно стоит обратить внимание

Автомобиль на дровах? И можно ли сделать такое авто своими руками?

Глядя на таблички АЗС с ценами на бензин, то и дело возникает желание перевести авто на более дешевый вид топлива.

Один из популярных вариантов — переделка автомобиля на газ. Но и здесь не все гладко. На фоне событий в газовой и нефтяной сфере газ может подорожать, что сделает работу бессмысленной.

Проблемы с энергоресурсами налицо и еще никто не знает, чем это закончится для конечного потребителя.

Если уж и решаться на переделку, то стоит выбирать независимые и по-настоящему эффективные способы. И здесь на первое место по экономии выходят газогенераторные автомобили или по-простому — «машины на дровах».

Преимущества и недостатки газгена

Газогенераторы можно использовать в схеме автономной газификации дома

Одним из преимуществ газогенераторной установки являются широкие возможности использования горючего газа:

• для приготовления пищи;
• для отопления дома;
• в качестве топлива для двигателей внутреннего сгорания.

В первом случае трубы от газового генератора подводят к кухонной плите. Во втором – полученный газ сжигается в пиролизном котле и используется для отопления жилых домов, теплиц, а также производственных помещений, цехов и предприятий. Двигатели внутреннего сгорания, работающие на газе, служат приводом электрогенераторов, насосных станций и даже автомобилей.

Помимо этого, выделяются и другие положительные моменты:

• Некоторые модели газогенераторов на дровах автономны. Их можно установить там, где невозможно провести электричество или где затруднен подвоз газа в баллонах.
• По сравнению с твердотопливным котлом, КПД которого составляет около 60%, газогенераторный котел работает с КПД 80–95%.
• В обычном котле дрова сгорают за 3–5 часов. В газогенераторе одна закладка прогорает примерно за 8–12 часов, причём скорость горения зависит от вида топлива и устройства котла. Если котел с верхним горением, дрова горят до 25 часов, а уголь 5–8 дней.
• Древесное топливо сгорает полностью, поэтому не приходится часто чистить газоход и зольник.
• Мощность газогенератора регулируется от 30 до 100%.
• Газогенератор практически не выбрасывает в атмосферу вредных веществ.
• Установки экономичны по сравнению с обычными газовыми или жидкотопливными котлами.
• Некоторые газогенераторы справляются с неполностью высушенной древесиной и даже свежесрубленной.
• Необязательно рубить поленья, в газген можно заложить дрова длиной до 1 метра.
• В газогенератор на опилках и дровах можно загружать полимерные материалы: резину, полиэтилен, пластмассу.
• Газогенератор более безопасен, если сравнивать с твердотопливным котлом.

Газогенератор по стоимости превышает цену твердотопливного котла

Недостатки:

• Газовый генератор стоит примерно в 2 раза дороже обычного твердотопливного котла.
• Не все модели могут работать без электричества, в некоторых устройствах используется вентилятор для нагнетания воздуха, требующий подключения к электросети.
• Следствием использования на неполной мощности является нестабильное горение, которое приводит к образованию дегтя.
• Низкая температура обратки отопления (ниже 60°С) становится причиной образования конденсата.
• Некоторые модели работают только на хорошо просушенной древесине.

Конструкция газогенератора

Итак, переходим к конкретному вопросу нашей статьи: как сделать газогенератор на дровах самостоятельно? В его конструкцию должны входить:

• Корпус. Изготавливают его обычно или из трубы с толщиною стенки не меньше 4 мм, или из листового железа с той же толщиной. Форма может быть круглой или прямоугольной.
• Бункер для загрузки топлива. Его изготавливают из малоуглеродистой стали и вставляют внутрь корпуса, прикрепляя болтовыми соединениями. Этот элемент обязательно снабжается крышкой, которая должна плотно прилегать.
• Камера сгорания. Она является частью бункера и расположена под ним. Изготавливают камеру из жаростойкой стали, можно использовать газовый баллон.
• Снизу к топке присоединяется горловина, здесь будут осаждаться смолы.
• Воздухораспределительная коробка, к которой присоединяется обратный клапан. Это устройство обычно является отдельной единицей. То есть ее в корпусе газогенератора на размещают. Некоторые мастера перед коробкой устанавливают вентилятор, который нагнетает в нее воздух. Это позволяет использовать в качестве топлива даже свежесрубленные деревья.
• Колосниковая решетка. Этот элемент чаще всего изготавливают из чугуна. В конструкции лучше всего учесть подвижную среднюю часть, с ее помощью можно будет легко откидывать решетку, чтобы проводить чистку зольника. Для управления подвижной частью устанавливается снаружи корпуса специальный рычаг.
• Обязательно устанавливаются две дверцы: одна для загрузки дров, вторая для чистки зольника. И в том, и в другом случае необходимо позаботиться об их герметичном закрытии. Каждый мастер придумывает свой способ герметизации. Есть даже очень уникальные. К примеру, установка рессоры, которая амортизирует дверцу. Кстати, люк, используемый для загрузки дров, можно использовать и в качестве сбросного клапана, если есть необходимость сбросить давление газов внутри бункера.
• Также в состав газогенератора входят фильтры, охладитель, смеситель и различные по назначению патрубки.

Внутреннее устройство

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Отдельные моменты использования

Прежде всего, хотелось бы отметить, что традиционный метод сжигания природного газа или пропана в нашем случае не подойдёт, поскольку температура горения HHO превышает аналогичные показатели углеводородов в три с лишним раза. Как вы сами понимаете, такую температуру конструкционная сталь долго не выдержит. Сам Стенли Мейер рекомендовал использовать горелку необычной конструкции, схему которой мы приводим ниже.

Схема водородной горелки конструкции С. Мейера

Вся хитрость этого устройства заключается в том, что HHO (на схеме обозначено цифрой 72) проходит в камеру сжигания через вентиль 35. Горящая водородная смесь поднимается по каналу 63 и одновременно осуществляет процесс эжекции, увлекая за собой наружный воздух через регулируемые отверстия 13 и 70. Под колпаком 40 задерживается некоторое количество продуктов горения (водяного пара), которое по каналу 45 попадает в колонку горения и смешивается с горящим газом. Это позволяет снизить температуру горения в несколько раз.

Второй момент, на который хотелось бы обратить ваше внимание — жидкость, которую следует заливать в установку. Лучше всего использовать подготовленную воду, в которой не содержатся соли тяжёлых металлов. Идеальным вариантом является дистиллят, который можно приобрести в любом автомагазине или аптеке. Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды

Для успешной работы электролизёра в воду добавляют гидроксид калия KOH, из расчёта примерно одна столовая ложка порошка на ведро воды.

И третье, на чём мы делаем особое ударение — безопасность. Помните о том, что смесь водорода и кислорода не случайно назвали гремучей. HHO представляет собой опасное химическое соединение, которое при небрежном обращении может привести к взрыву. Соблюдайте правила безопасности и будьте особенно аккуратны, экспериментируя с водородом. Только в этом случае «кирпичик», из которого состоит наша Вселенная, принесёт тепло и комфорт вашему дому.

Надеемся, статья стала для вас источником вдохновения, и вы, засучив рукава, приступите к изготовлению водородной топливной ячейки. Разумеется, все наши выкладки не являются истиной в последней инстанции, однако, их вполне можно использовать для создания действующей модели водородного генератора. Если же вы хотите полностью перейти на этот вид отопления, то вопрос придётся изучить более детально. Возможно, именно ваша установка станет краеугольным камнем, благодаря которому закончится передел энергетических рынков, а дешёвое и экологичное тепло войдёт в каждый дом.

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку. Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

Принцип работы

Для того, чтобы понять, как правильно использовать генератор в домашних условиях, стоит разобраться в основах его работы. Это позволит понять, стоят ли затраты на материалы вложенных средств, и как быстро они окупятся. К тому же у газогенератора есть и своя сфера применения.

Сам по себе, данное устройство представляет собой комплекс узлов и агрегатов, которые обеспечивают выработку газа из твердого топлива. Полученный материал и используется в работе двигателя внутреннего сгорания. Но есть нюанс: конструкция генераторов может отличаться друг от друга – все зависит от вида твердого топлива.

Одним из самых распространенных, и , пожалуй, доступных видов топлива, являются дрова. Когда древесина сжигается в герметичном пространстве, то в процессе производятся такие горючие газы, как угарный газ, водород, метан и другие непредельные углероды. В составе этой смеси дополнительно еще присутствуют балластные газы – кислород, водяные пары, двуокись углерода и азот. Но эффективность газогенератора зависит не просто от выработки такой горючей смеси. Она должна стать пригодной для эксплуатации в конкретных целях. Поэтому весь процесс проходит обязательные этапы:

1. Газификация. Тут твердое топливо должно полностью перегореть и перейти в стадию тления. Этот процесс происходит при небольшом количестве кислорода – 30-35%.
2. Первый и второй этап очищения. Все летучие вещества, которые получились после тления, при помощи сухого вихревого фильтра-циклона, отделяются и подаются в отдельную камеру – скруббер. Тут уже задействуется вода, которая проводит еще одну очистку горючего потока.
3. Охлаждение. В процессе горения и тления, все вещества приобретают достаточно высокую температуру – от 700 градусов и выше. Чтобы они понизили свои показатели, используется воздушный или водяной теплообменник. После этого, смеси предстоит пройти еще одну очистку.
4. Отправка. После всех этапов, полученные готовые вещества могут быть закачены в бак-распределить при помощи компрессора, или сразу же поступают в двигатель внутреннего сгорания.

На самом деле, полный цикл достаточно сложный, поэтому и требует времени. Но основным узлом является сам газогенератор. В основном, он представляет собой колонну из металла цилиндрической или прямоугольной формы, с сужением на конце. Внутренняя конструкция имеет несколько воздушных патрубков, по которым закачивается кислород и выходит газ. В верхней части расположена крышка, через которую загружаются дрова.

Если сильно не вникать в основу химических процессов, то процесс выработки газа выглядит так: загрузили топливо – оно сгорело/стлело – получилась газовая смесь. Чтобы конечный продукт обладал необходимыми свойствами, внутри конструкции присутствует много узлов, которые и проводят очистку и охлаждение смеси. Если говорить о домашних газогенераторах, то тут можно использовать более простую конструкцию. Это выходит и проще и дешевле.

Заключение

Невзирая на всю привлекательность идеи сжигания дров вместо бензина в современных условиях она практически нежизнеспособна. Долгий розжиг, езда на средних и высоких оборотах, влияющая на ресурс ДВС, отсутствие комфорта, — все это делает действующие установки обычными диковинками, не находящими широкого применения. А вот сделать газогенератор для домашней электростанции – совсем другой вопрос. Стационарный агрегат совместно с переделанным дизельным ДВС может оказаться отличным вариантом электроснабжения дома.опубликовано econet.ru
